Vasbeton födémek. Az előregyártott vasbeton födémek elemei nem a helyszínen hanem az előregyártó üzemekben készülnek. Előnyeik:
|
|
- Regina Dudásné
- 6 évvel ezelőtt
- Látták:
Átírás
1 Betontermékek
2 Vasbeton födémek Az előregyártott vasbeton födémek elemei nem a helyszínen hanem az előregyártó üzemekben készülnek. Előnyeik: Jobb minőség Termelékenység emelkedése a gépesítésnek köszönhetően Méretpontosság jobb Élőmunka-ráfordítás csökken Szerkezet azonnal teljes mértékben terhelhető
3 Födémek A feszített gerendákkal és béléstestekkel készülő födémszerkezetek elemeit az egymástól általában 60 cm-re, esetleg 30 cm tengelytávolságra elhelyezett előfeszített gerendák és a közéjük helyezett béléstestek alkotják. A gerendák többféle fesztávra és teherbírás függvényében különböző vasalással készülnek A béléstestek anyaga: Kavicsbeton Könnyűbeton (duzzasztott agyagkavics, polisztirolgyöngy-beton)
4 Födémbéléstestek A béléstesteket vízszintes szilárd területen máglyába rakva kell tárolni, max. 5 rétegben. A máglyákat ledőlés ellen biztosítani kell.
5 Födémbéléstestek EB jelű: E jelű feszítettbeton födémgerendákhoz használhatók és H jelű födémgerendákhoz. A födém teljes teherbírását a gerendák és béléstestek közötti hézagok kibetonozása után éri el.
6 Födémbéléstestek B jelű 22 cm magasak Felhasználhatók FF, G, GM jelű feszítettbeton födémgerendákhoz
7 Födémbéléstestek MB jelű M feszítettbeton födémgerendákhoz használhatók Béléstestek magassága 29 cm
8 Födémgerendák Tárolásnál és szállításnál a gerendák mindig az alátétfákra feküdjenek fel, a végektől max. 40 cm távolságra
9 Födémgerendák E jelű feszített vasbeton födémgerenda A gerendák 60 és 30 tengelykiosztással kéttámaszú tartóként alkalmazhatók Minimális felfekvés 4,8 m falközig 10 cm, e felett 12 cm A gerendákat be kell kötni a koszorúba Födémszerkezet egyszerűen kivitelezhető, nem kíván különleges szaktudást és gépesítést. Alkalmazható lakó, irodai, kereskedelmi, üzemi épületek pince feletti és emeletek közötti, valamint tetőfödém céljára, betonra, nem agresszív környezetben. A gerendákhoz EB 60/19 és EB 60/24 kitöltő elemek építhetők be. A födém teljes teherbírását a gerendák és a béléstestek közötti hézagok kibetonozása után éri el, ezért az építés időtartama alatt a gerendákat a szükséges mértékben gyámolítani kell. 5,00 m feletti falköztávolság mellett a gerendák beépítése kettőzve javasolt.
10 Födémgerendák E jelű tárolása, szállítása A gerendák a méretük és súlyuk szerinti megfelelő járműre rakhatók csak fel. Közúti szállításnál az egymás fölé helyezhető elemsorok száma a szállító jármű teherbírásától, oldalfalának magasságától függ. A gerendák kilógása maximum 50 cm lehet, az utolsó alátéttől számítva. A rakományt elmozdulás ellen rögzíteni kell keresztirányban és hosszirányban egyaránt vagy átlós irányú kikötéssel. Villástargoncával szállítani és rakodni nem ajánlott! A gerendák emelése egyenként két-két ponton a végektől cm-re elhelyezett kétszer áthurkolt kötéllel végezhető. Az elemeket óvni kell a dinamikus igénybevételektől, azokat csúsztatni, dobálni és erős rázkódásnak kitenni nem szabad. Csak szilárd alapzatot képező sík felületen tárolható. A depóniát 1 m-nél magasabbra rakni nem javasoljuk. Egy rakatba csak azonos méretű gerendák kerüljenek! A gerendákat a beépítési helyzetnek megfelelően kell tárolni és szállítani egymás felett max. 5 sorban. Tárolásnál a sorok közé a gerendavégektől legfeljebb 50cm távolságra egy függőlegesbe eső faalátéteket kell elhelyezni. Az alátétek mérete legalább 5 2,5 cm keresztmetszetű legyen.
11 Födémgerendák E jelű
12 Födémgerendák M jelű feszített födémgerenda Nagy fesztávú és terhelhetőségű födémgerenda MB 100-as és MB 60-as béléstestek tartoznak hozzá Terheléstől függően 100 ill. 60 cm tengelykiosztással alkalmazható kéttámaszú tartóként A gerendákat be kell kötni a koszorúba
13 Födémgerendák FF és G jelű vasbeton födémgerenda 60 és 100 cm tengelykiosztással, kéttámaszú tartóként alkalmazhatók Az FF jelű mindkét végükön 127 cm túlnyúlással konzolosan is beépíthetők Béléselemek B60 és B100 H jelű vasbeton födémgerenda Hegesztett acélvázbetétes gerendák
14 Födémrendszer PPB födémrendszer Fő tartóeleme az előfeszített vasbeton gerenda, melíy13, 15 és 17 cm magas lehet 60 cm lépcsőkben változó falközmérettel készülnek cm tengelytávra helyezhetők Béléstestek különböző anyagúak és méretűek lehetnek Beton Salakbeton Vázkerámia Polisztirolbeton Nagyobb teherbíráshoz kettőzött gerendák használhatók Helyszíni beton min. C16-os legyen
15 Födémrendszer PPB
16 Pallófödémek Egymás mellé helyezett, jellemzően cm széles üreges vasbeton pallók sorozata Nagy súly PK és PS jelű feszített födémpallók PK jelű födémek 19 cm magas, feszített födémpallók Az elemek vakolatmentes kivitelben is gyárthatók Palló felvekvése 10 cm PS födémpanel a PK-hoz hasonló kialakítású, már nem gyártják
17 Pallófödémek FF jelű pallófödémek Feszített kivitelben készülnek, különböző magassági mérettel A feszítőpászmák mérete és darabszáma a terhelés függvényében változik Elemek gyártási hossza tetszőleges
18 Áthidalók A és AD jelű nyílásáthidalók Az A jelű kisebb teherbírású, 40 cm-es lépcsőben 1,2-3,2 nyílásáthidalásra alkalmas Az AD jelű nagyobb teherbírású, 0,9-4,2 m-es nyílástartományban 60 cm-es méretlépcsőben készül
19 Zsaluelemek, falazóelemek, kémények N jelű beton zsaluzóelem Pince, lábazat, teherhordófal, melléképület, raktár, felvonulási épület, aknák készítéséhez alkalmas Kibetonozható és betonacéllal erősíthető Kötésbe kell rakni

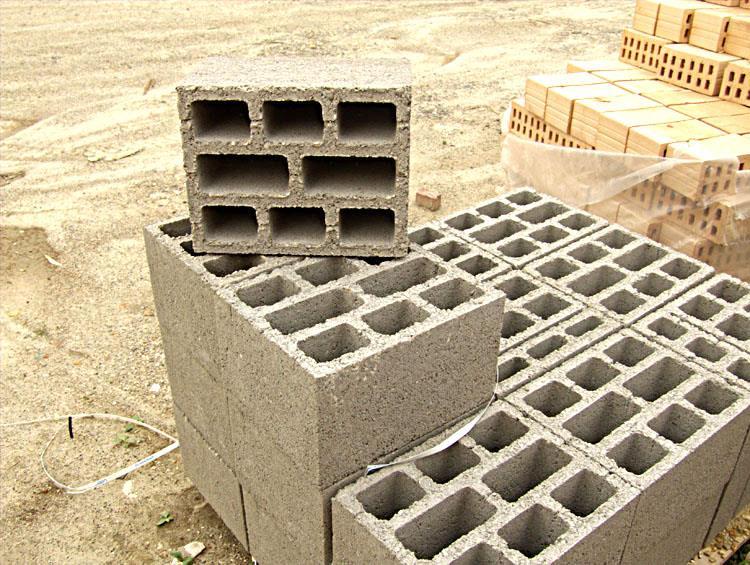

20 Zsaluelemek, falazóelemek, kémények PF pincefalazóelem Üregcellás Lakó, üdülő, közösségi, ipari, mezőgazdasági épületek pincefalaihoz Kötésben kell rakni Az elemek áttörése tilos!
21 Zsaluelemek, falazóelemek, kémények Modulelemes kémények Beton köpenyből, szigetelésből és a belső samott csőből álló háromrétegű szerkezetek Olyan nagy tömörségű anyagokból készülnek, amelyeken nem hatol át a levegő, a füst és a tűz
