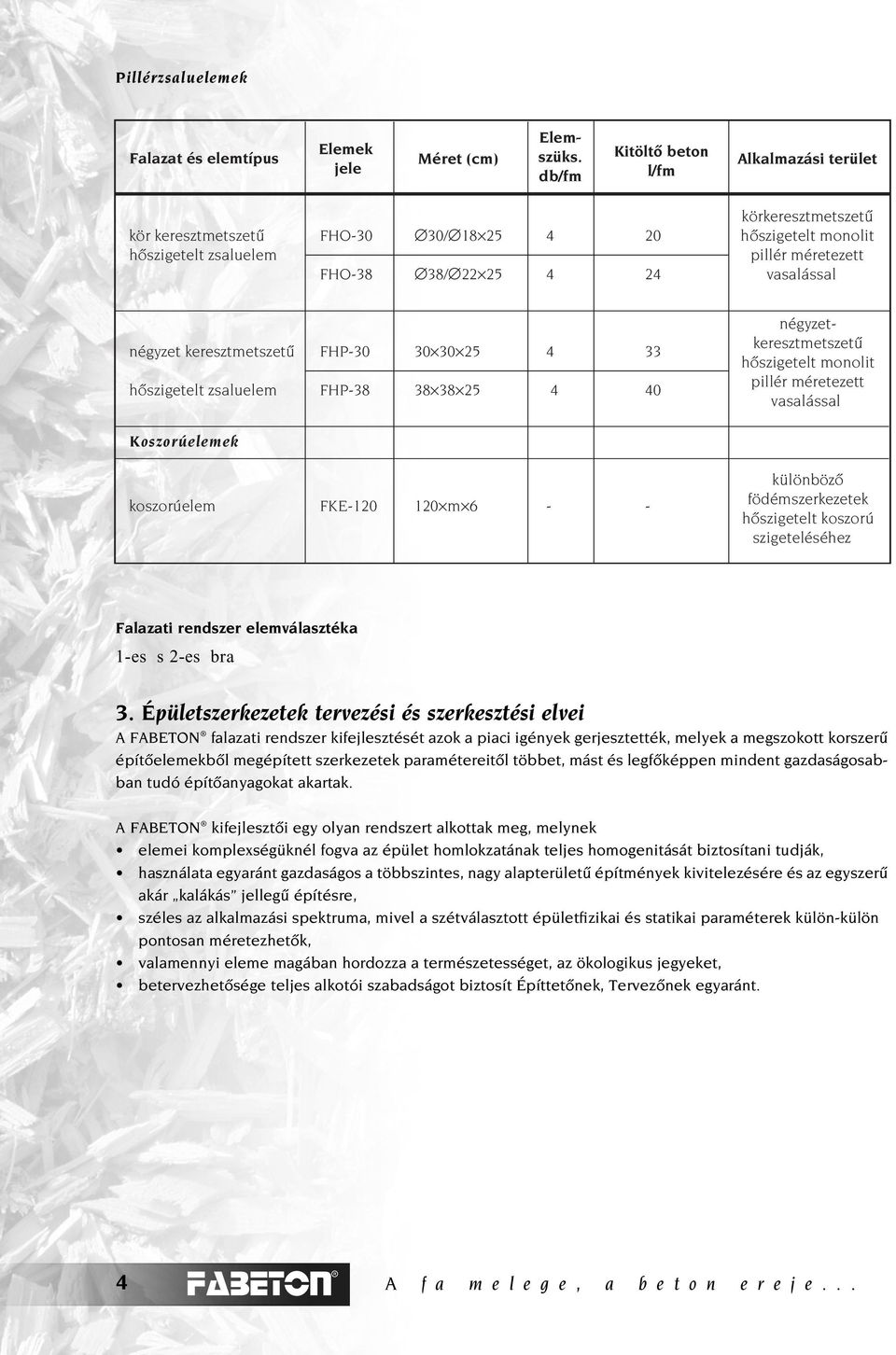

1 Pillérzsaluelemek Falazat és elemtípus Elemek jele Méret (cm) Elemszüks. db/fm Kitöltô beton l/fm Alkalmazási terület kör keresztmetszetû FHO-30 30/ hôszigetelt zsaluelem FHO-38 38/ körkeresztmetszetû hôszigetelt monolit pillér méretezett vasalással négyzet keresztmetszetû FHP hôszigetelt zsaluelem FHP négyzetkeresztmetszetû hôszigetelt monolit pillér méretezett vasalással Koszorúelemek koszorúelem FKE m különbözô födémszerkezetek hôszigetelt koszorú szigeteléséhez Falazati rendszer elemválasztéka 1-es s 2-es bra 3. Épületszerkezetek tervezési és szerkesztési elvei A FABETON falazati rendszer kifejlesztését azok a piaci igények gerjesztették, melyek a megszokott korszerû építôelemekbôl megépített szerkezetek paramétereitôl többet, mást és legfôképpen mindent gazdaságosabban tudó építôanyagokat akartak. A FABETON kifejlesztôi egy olyan rendszert alkottak meg, melynek elemei komplexségüknél fogva az épület homlokzatának teljes homogenitását biztosítani tudják, használata egyaránt gazdaságos a többszintes, nagy alapterületû építmények kivitelezésére és az egyszerû akár kalákás jellegû építésre, széles az alkalmazási spektruma, mivel a szétválasztott épületfizikai és statikai paraméterek külön-külön pontosan méretezhetôk, valamennyi eleme magában hordozza a természetességet, az ökologikus jegyeket, betervezhetôsége teljes alkotói szabadságot biztosít Építtetônek, Tervezônek egyaránt. 4 A fa melege, a beton ereje...

2 1- ábra Falazóblokk választék A fa melege, a beton ereje... 5

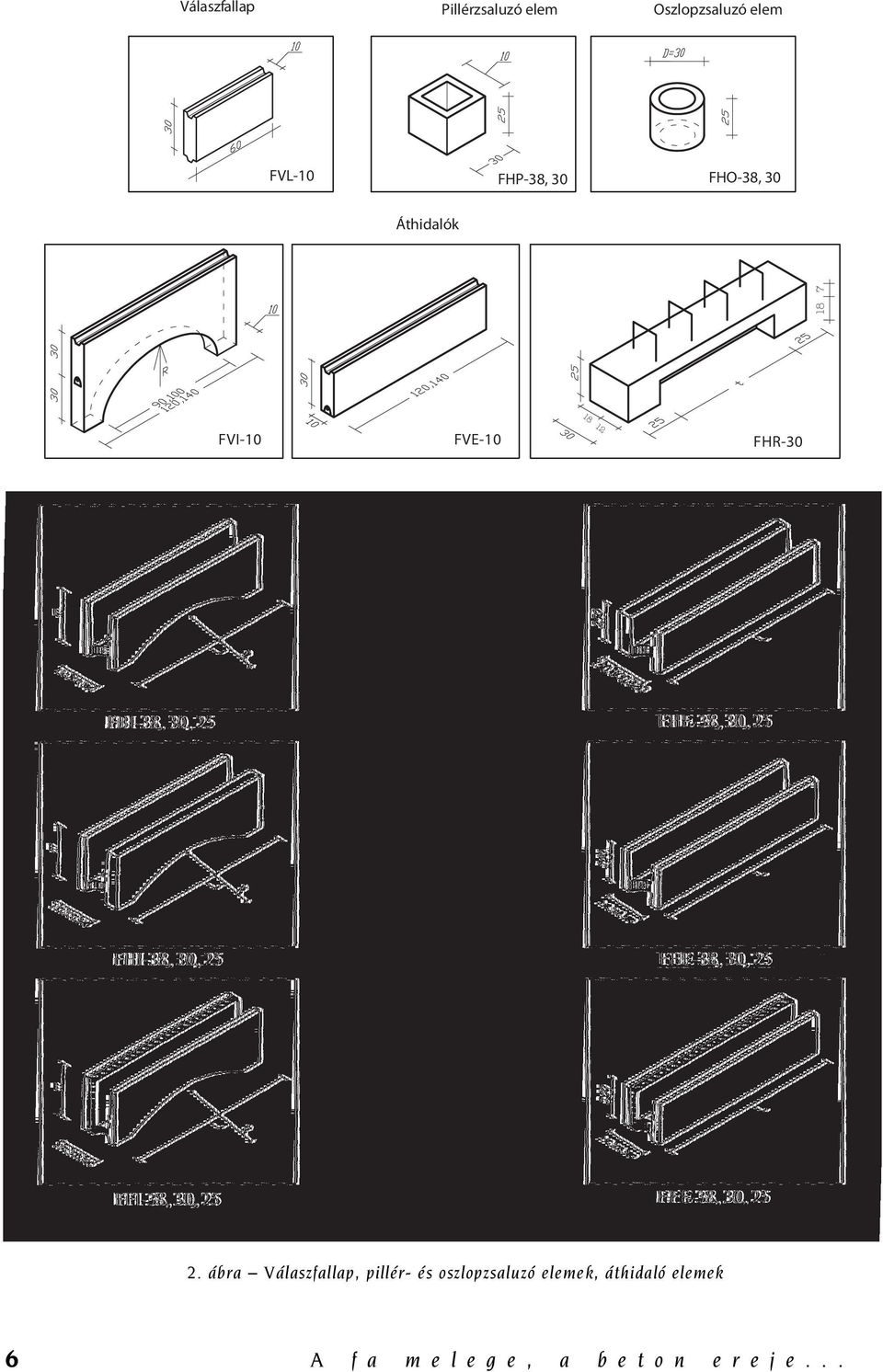

3 Válaszfallap Pillérzsaluzó elem Oszlopzsaluzó elem FVL-10 FHP-38, 30 FHO-38, 30 Áthidalók FVI-10 FVE-10 FHR ábra Válaszfallap, pillér- és oszlopzsaluzó elemek, áthidaló elemek 6 A f a m e l e g e, a b e t o n e r e j e...

4 A FABETON rendszer elemeibôl a legcélszerûbb változatot már a tervezés fázisában célszerû kiválasztani. Útmutatónk következô részében ehhez kívánunk segítséget nyújtani az általános alkalmazási elvek rendszerezésével. 3. ábra A Fabeton falazat statikai vasalata 3.1 Családi házak, sorházak Jellemzôen a pince + földszint + tetôtér összetételû épületnagyságról szólunk. JAVASOLT FABETON ELEMEK Pince: normál hôszigetelésû vagy belsô fôfali elemek (FH és FB elemek) 30 és 25 cm-es falvastagságú vál tozatban, külsô oldali talajnedvesség elleni szigeteléssel. A lábazat (föld feletti pince fal) hôhíd mentes kialakítására az FH jelû elemek használata javasolt. Földszinti falazat: fokozott vagy normál hôszigetelésû (FF és FH jelû) elemek 30 vagy 25 cm-es falvastagsággal. Tetôtér: térdfalként a földszinti fallal megegyezô falazóelem család (FF illetve FH jelû elemek) alkalmazása javasolt. A fa melege, a beton ereje... 7

5 A sokszögû illetve íves falkialakítások az elemek szabásával általában kialakíthatók. Amennyiben az ívek rádiusza kicsi, a falszerkezettel megegyezô hôszigetelési értékû egyedi elemeket is szállít a Gyártó. 3.2 Többszintes, falazott épületek (középületek, társasházak) A FABETON rendszer elemeibôl 4 szint + tetôtér magasságig a szerkezetek vasalás nélkül építhetôk meg. Javasolt a fokozott hôszigetelésû, FF és a normál hôszigetelésû FH jelû blokkcsaládok alkalmazása. A merevítô fôfalak távolsága 8-12 m között kell legyen, a födém teherbírásának függvényében. A falszerkezetek és a pillérek méretezését és ellenôrzését minden esetben el kell végezni. Vázszerkezetes épületek kitöltô falazata Vasbeton vázas szerkezetek esetén a hôtechnikai elvárások függvényében választhatók a 30 cm-es FF és FH jelû elemek vagy kisebb követelmény esetén a 25 cm-es FH blokkcsalád. A pillérekhez való ütköztetéshez falvégelemek használata javasolt. Acélvázas szerkezetek bármely hôszigetelt falazóelembôl falazhatók. Az elemek egyszerû szabásával a szerkezet a pilléreknél is hôhídmentessé tehetô. Nagyobb szelvényméretû tartók esetén a hôhidak megsz n- tet s re egyedi burkol elemeket is sz ll t a Gy rt. 3.3 Csarnokjellegû épületek falazata A FABETON falazat alkalmas nagy fesztávú, egyterû épületek tetôszerkezetének fogadására is (fa- vagy acél rácsos szaruzat) mert az ilyen esetekben szükséges falmerevítô pilléreket a betonmagba rejtve lehet elkészíteni akár vasbeton-, akár merev acélbetétes kivitelben. Praktikus alkalmazási példák: burgonyatárolók, állattartási épületek, lovardák. 4. ábra Falazott csarnoképület 3.4 Utólagos tetôtér-beépítések, toldaléképítmények A meglévô szerkezetek legkisebb többletterhelése érdekében a fokozott hôszigetelésû (FF jelû) elemek használata javasolt. A ferde falsablonok az elemek egyszerû, méretpontos szabásával alakíthatók ki. A meglévô szerkezetekhez való lekötés, csatlakoztatás a falazat betonmagjába benyújtott acél elemekkel old- 8 A fa melege, a beton ereje...

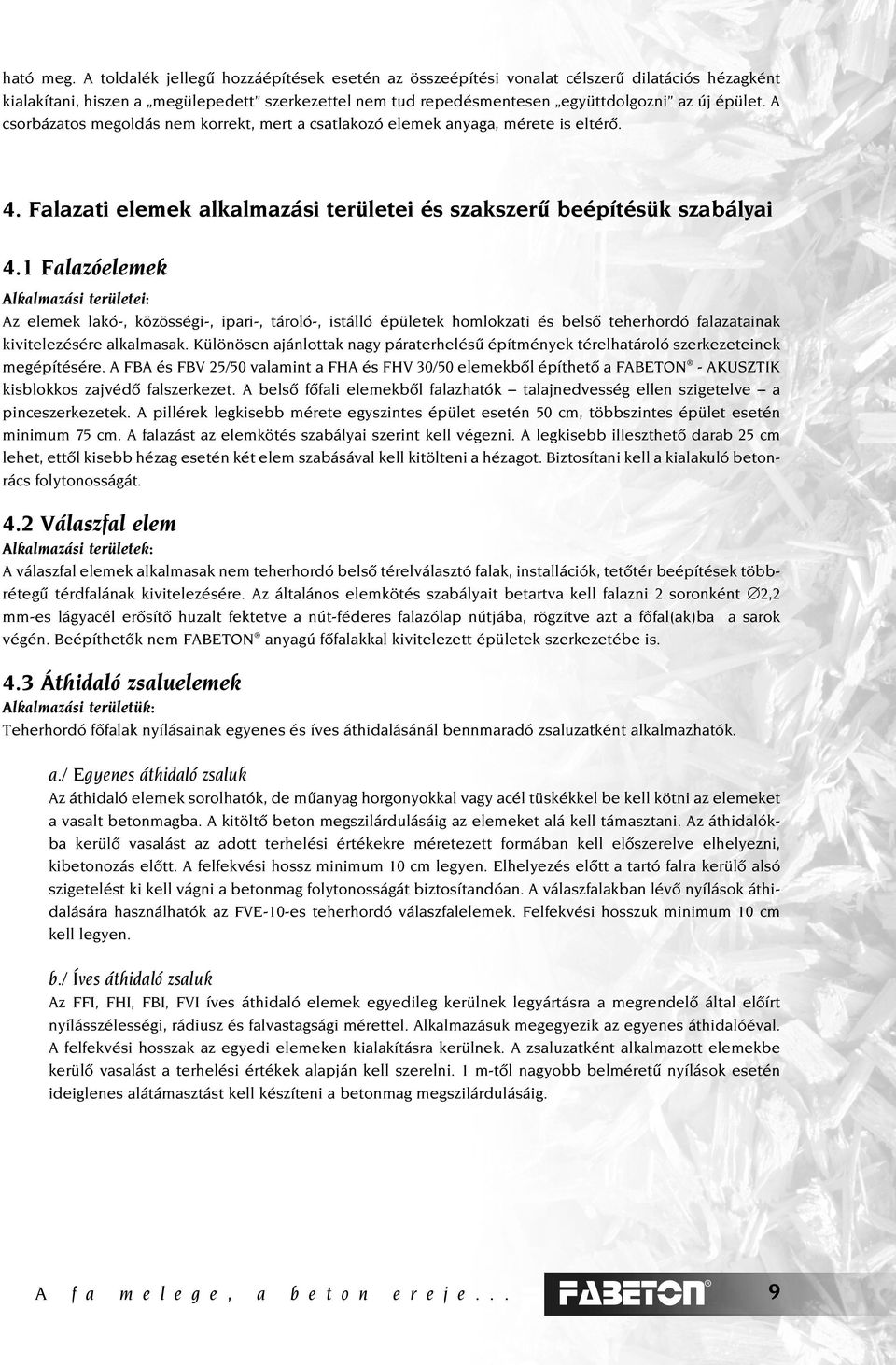

6 ható meg. A toldalék jellegû hozzáépítések esetén az összeépítési vonalat célszerû dilatációs hézagként kialakítani, hiszen a megülepedett szerkezettel nem tud repedésmentesen együttdolgozni az új épület. A csorbázatos megoldás nem korrekt, mert a csatlakozó elemek anyaga, mérete is eltérô. 4. Falazati elemek alkalmazási területei és szakszerû beépítésük szabályai 4.1 Falazóelemek Alkalmazási területei: Az elemek lakó-, közösségi-, ipari-, tároló-, istálló épületek homlokzati és belsô teherhordó falazatainak kivitelezésére alkalmasak. Különösen ajánlottak nagy páraterhelésû építmények térelhatároló szerkezeteinek megépítésére. A FBA és FBV 25/50 valamint a FHA és FHV 30/50 elemekbôl építhetô a FABETON - AKUSZTIK kisblokkos zajvédô falszerkezet. A belsô fôfali elemekbôl falazhatók talajnedvesség ellen szigetelve a pinceszerkezetek. A pillérek legkisebb mérete egyszintes épület esetén 50 cm, többszintes épület esetén minimum 75 cm. A falazást az elemkötés szabályai szerint kell végezni. A legkisebb illeszthetô darab 25 cm lehet, ettôl kisebb hézag esetén két elem szabásával kell kitölteni a hézagot. Biztosítani kell a kialakuló betonrács folytonosságát. 4.2 Válaszfal elem Alkalmazási területek: A válaszfal elemek alkalmasak nem teherhordó belsô térelválasztó falak, installációk, tetôtér beépítések többrétegû térdfalának kivitelezésére. Az általános elemkötés szabályait betartva kell falazni 2 soronként 2,2 mm-es lágyacél erôsítô huzalt fektetve a nút-féderes falazólap nútjába, rögzítve azt a fôfal(ak)ba a sarok végén. Beépíthetôk nem FABETON anyagú fôfalakkal kivitelezett épületek szerkezetébe is. 4.3 Áthidaló zsaluelemek Alkalmazási területük: Teherhordó fôfalak nyílásainak egyenes és íves áthidalásánál bennmaradó zsaluzatként alkalmazhatók. a./ Egyenes áthidaló zsaluk Az áthidaló elemek sorolhatók, de mûanyag horgonyokkal vagy acél tüskékkel be kell kötni az elemeket a vasalt betonmagba. A kitöltô beton megszilárdulásáig az elemeket alá kell támasztani. Az áthidalókba kerülô vasalást az adott terhelési értékekre méretezett formában kell elôszerelve elhelyezni, kibetonozás elôtt. A felfekvési hossz minimum 10 cm legyen. Elhelyezés elôtt a tartó falra kerülô alsó szigetelést ki kell vágni a betonmag folytonosságát biztosítandóan. A válaszfalakban lévô nyílások áthidalására használhatók az FVE-10-es teherhordó válaszfalelemek. Felfekvési hosszuk minimum 10 cm kell legyen. b./ Íves áthidaló zsaluk Az FFI, FHI, FBI, FVI íves áthidaló elemek egyedileg kerülnek legyártásra a megrendelô által elôírt nyílásszélességi, rádiusz és falvastagsági mérettel. Alkalmazásuk megegyezik az egyenes áthidalóéval. A felfekvési hosszak az egyedi elemeken kialakításra kerülnek. A zsaluzatként alkalmazott elemekbe kerülô vasalást a terhelési értékek alapján kell szerelni. 1 m-tôl nagyobb belméretû nyílások esetén ideiglenes alátámasztást kell készíteni a betonmag megszilárdulásáig. A fa melege, a beton ereje... 9
