Schöck Isokorb Q, Q-VV

Átírás

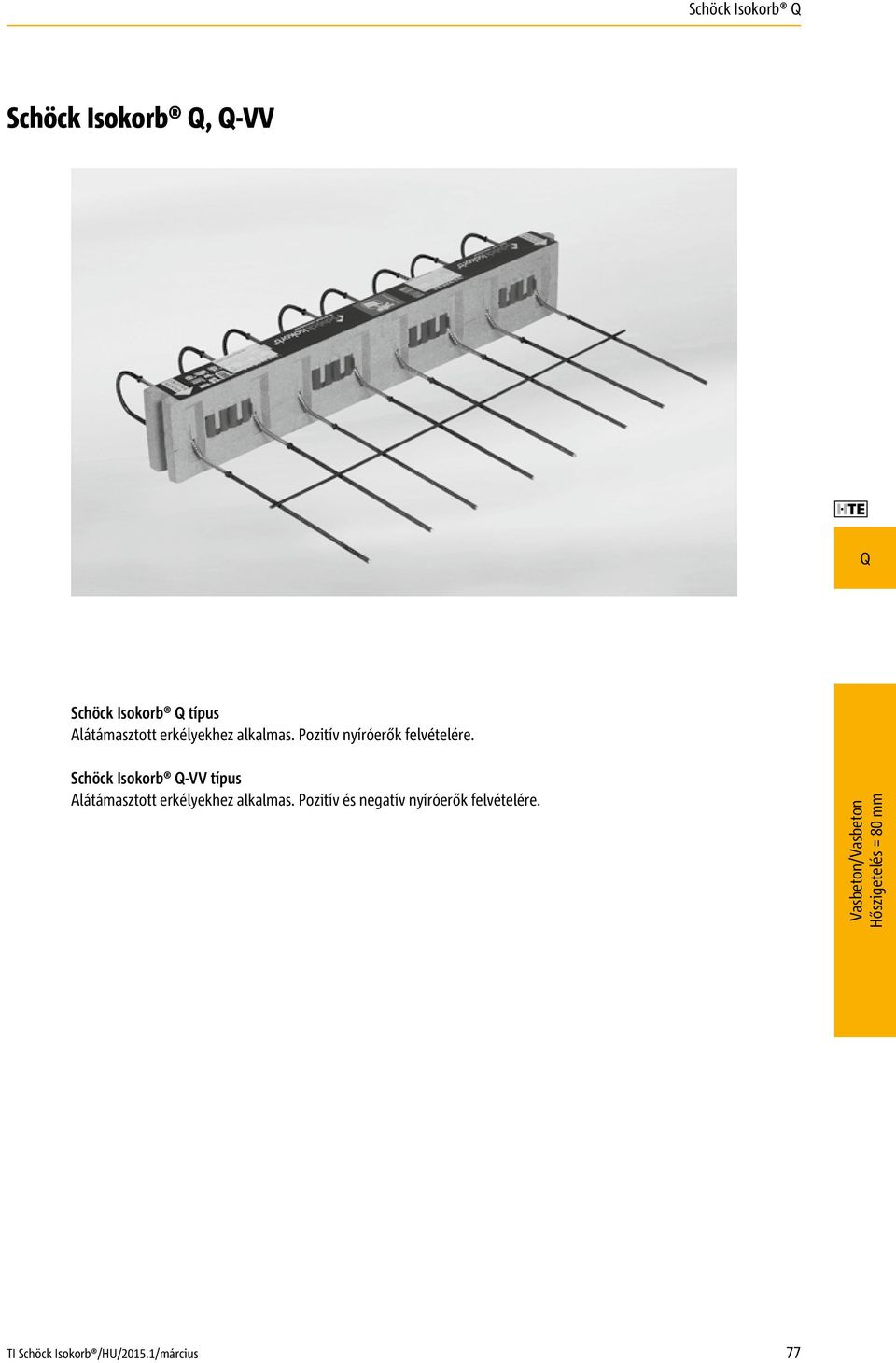

1 Schöck Isokorb, -VV Schöck Isokorb típus Alátámasztott erkélyekhez alkalmas. Pozitív nyíróerők felvételére. Schöck Isokorb -VV típus Alátámasztott erkélyekhez alkalmas. Pozitív és negatív nyíróerők felvételére. 77

2 Elemek elhelyezése típus P-VV típus típus P-VV típus Schöck Isokorb típus: pal alátámasztott erkély Schöck Isokorb P és -VV típusok: pal alátámasztott erkély, csatlakozás különböző alátámasztási merevséggel -VV típus P típus P típus Rejtett gerenda alsó vasalással l1 típus -VV típus -VV típus típus l 2 Schöck Isokorb -VV és P típusok: Három oldalon felfekvő erkély Schöck Isokorb és P-VV típusok: pal alátámasztott, két oldalon felfekvő erkély 78

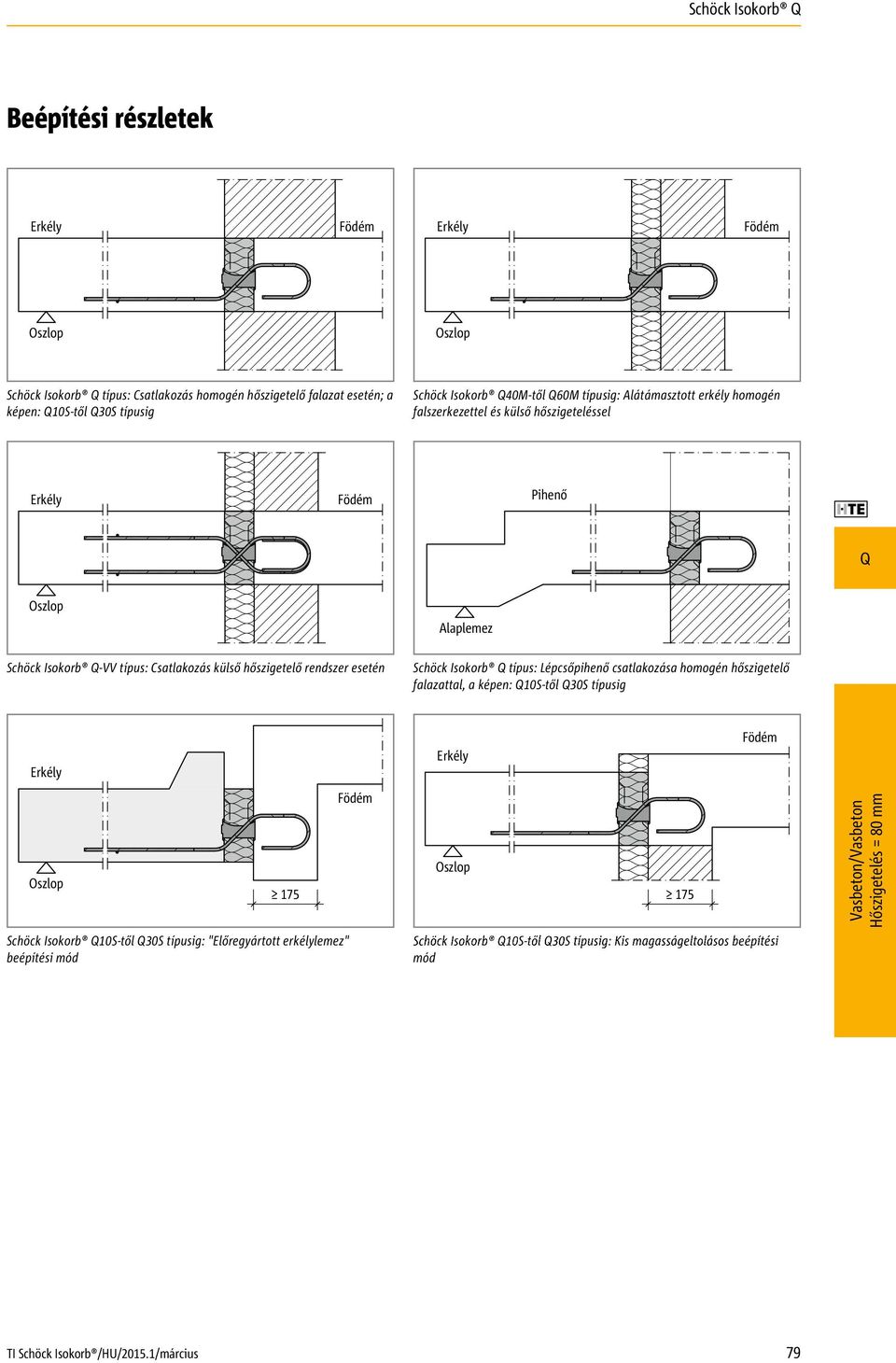

3 Beépítési részletek Schöck Isokorb típus: Csatlakozás homogén hőszigetelő falazat esetén; a képen: 10S-től 30S típusig Schöck Isokorb 40M-től 60M típusig: Alátámasztott erkély homogén falszerkezettel és külső hőszigeteléssel Pihenő Schöck Isokorb -VV típus: Csatlakozás külső hőszigetelő rendszer esetén Alaplemez Schöck Isokorb típus: Lépcsőpihenő csatlakozása homogén hőszigetelő falazattal, a képen: 10S-től 30S típusig Schöck Isokorb 10S-től 30S típusig: "Előregyártott erkélylemez" beépítési mód Schöck Isokorb 10S-től 30S típusig: Kis magasságeltolásos beépítési mód 79

4 Típusválaszték Típusjelölés Egyedi kialakítások Típusválaszték Schöck Isokorb, -VV A Schöck Isokorb és -VV elemek az alábbi választékban készülnek: A nyíróvas az erkély oldalon alulról indul, a belső oldalon a felső övbe érkezik. -VV típus: A nyíróvas az erkély oldalon alulról indul, a belső oldalon a felső övbe érkezik és fordítva. Teherbírási lépcsők: 10S - 60M: Nyíróvas a födém felöli oldalon hajlítva, az erkély felöli oldalon egyenes. Betontakarás alul: CV = 30 mm 10S - 30S nél, CV = 40mm 40M - 60M nél felül: CV függ a nyíróvasak magasságától Magasság: H = H min 2 mm-ig (A lemez minimális magassága az elem teherbírási szintjétől is függ!) Tűzvédelmi osztály: R0: (szabvány), R90 Típusjelölés Típus/Teherbírási lépcső Isokorb magasság Tűzvédelem 50M -H200-R90 5 Egyedi kialakítások Olyan csatlakozási helyzetek esetén, melyek az itt ismertetett standard elemekkel nem valósíthatók meg, kérjük forduljanak a műszaki szaktanácsadónkhoz (elérhetőség a 3. oldalon).

5 Méretezés C25/30 Schöck Isokorb méretezési táblázat Schöck Isokorb Típus 10S 20S 30S 40M 50M 60M Számítási értékek v Rd,z [kn/m] Beton C25/30 54,8 82,1 109,5 123,2 184,8 246,4 Isokorb hossz [mm] Nyíróvasak Nyomólap (db.) H min esetén R0 [mm] H min esetén R90 [mm] hmin Hmin hmin Hmin l l Schöck Isokorb 10S-től 30S típusig: Statikai modell Schöck Isokorb 40M-től 60M típusig: Statikai modell Schöck Isokorb -VV méretezési táblázat Schöck Isokorb Típus 10S-VV 20S-VV 30S-VV 40M-VV 50M-VV 60M-VV Számítási értékek v Rd,z [kn/m] Beton C25/30 ±54,8 ±82,1 ±109,5 ±123,2 ±184,4 ±246,4 Isokorb hossz [mm] Nyíróvasak 2 x x x x x x 8 12 Nyomólap (db.) H min esetén R0 [mm] H min esetén R90 [mm] hmin Hmin hmin Hmin l l Schöck Isokorb 10S-VV-től 30S-VV típusig: Statikai modell Schöck Isokorb 40M-VV-től 60M-VV típusig: Statikai modell A Schöck Isokorb mindkét oldalán a csatlakozó lemezt statikai számítással kell ellenőrizni. A Schöck Isokorb és -VV típusok külpontos teherbevezetése miatt a csatlakozó lemezszéleken nyomaték keletkezik. Ezt a lemezek méretezésénél figyelembe kell venni. 81

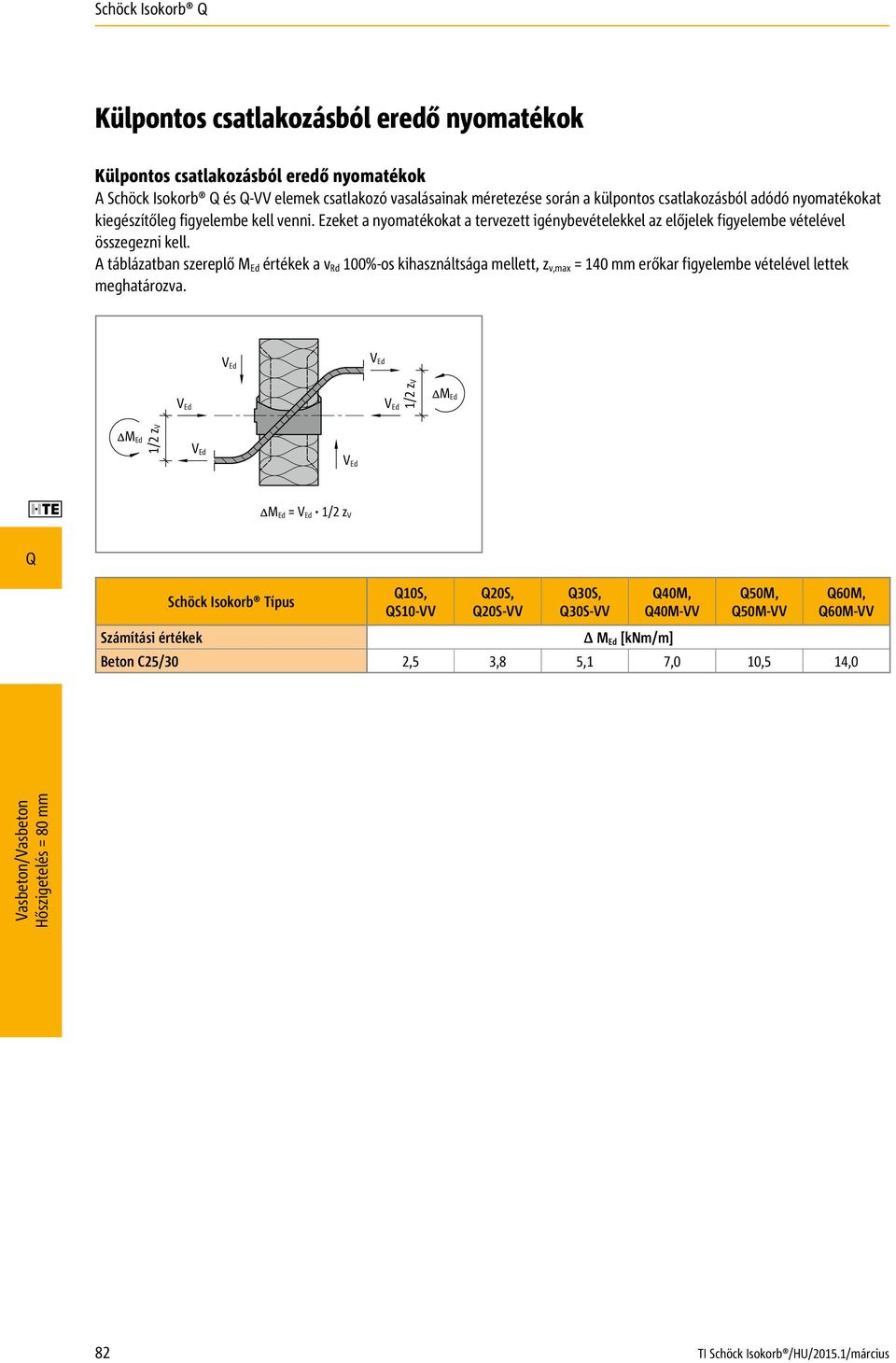

6 Külpontos csatlakozásból eredő nyomatékok Külpontos csatlakozásból eredő nyomatékok A Schöck Isokorb és -VV elemek csatlakozó vasalásainak méretezése során a külpontos csatlakozásból adódó nyomatékokat kiegészítőleg figyelembe kell venni. Ezeket a nyomatékokat a tervezett igénybevételekkel az előjelek figyelembe vételével összegezni kell. A táblázatban szereplő M Ed értékek a v Rd 100%-os kihasználtsága mellett, z v,max = 140 mm erőkar figyelembe vételével lettek meghatározva. V Ed V Ed V Ed V Ed 1/2 zv M Ed M Ed 1/2 zv V Ed V Ed M Ed = V Ed 1/2 z V Számítási értékek Schöck Isokorb Típus 10S, S10-VV 20S, 20S-VV 30S, 30S-VV 40M, 40M-VV M Ed [knm/m] 50M, 50M-VV 60M, 60M-VV Beton C25/30 2,5 3,8 5,1 7,0 10,5 14,0 82

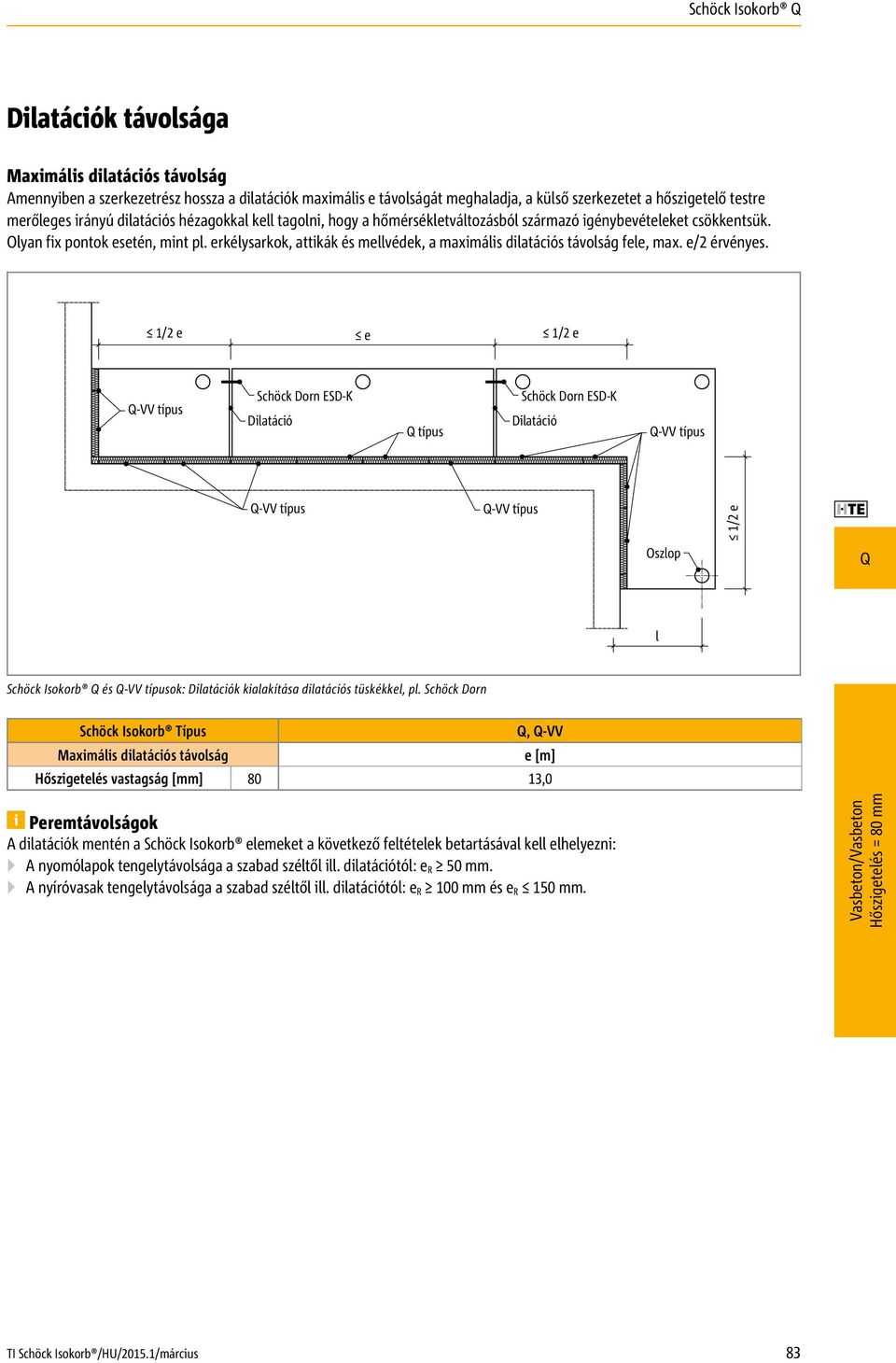

7 Dilatációk távolsága Maximális dilatációs távolság Amennyiben a szerkezetrész hossza a dilatációk maximális e távolságát meghaladja, a külső szerkezetet a hőszigetelő testre merőleges irányú dilatációs hézagokkal kell tagolni, hogy a hőmérsékletváltozásból származó igénybevételeket csökkentsük. Olyan fix pontok esetén, mint pl. erkélysarkok, attikák és mellvédek, a maximális dilatációs távolság fele, max. e/2 érvényes. 1/2 e e 1/2 e -VV típus Schöck Dorn ESD-K Dilatáció típus Schöck Dorn ESD-K Dilatáció -VV típus -VV típus -VV típus 1/2 e l Schöck Isokorb és -VV típusok: Dilatációk kialakítása dilatációs tüskékkel, pl. Schöck Dorn Schöck Isokorb Típus, -VV Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 13,0 5 Peremtávolságok A dilatációk mentén a Schöck Isokorb elemeket a következő feltételek betartásával kell elhelyezni: A nyomólapok tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm. A nyíróvasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 100 mm és e R 150 mm. 83

8 Termékleírás Nyomólap Nyomólap Schöck Isokorb 10S-től 30S típusig: Metszet Schöck Isokorb 10S-től 30S típusig: Metszet Schöck Isokorb 10S típus: Alaprajz Schöck Isokorb 50M típus: Alaprajz

9 Termékleírás Tűzvédelmi kialakítás Nyomólap Nyomólap Schöck Isokorb 10S-VV-től 30S-VV típusig: Metszet Schöck Isokorb 40M-VV-től 60M-VV típusig: Metszet Schöck Isokorb 10S-VV típus: Alaprajz Schöck Isokorb 50M-VV típus: Alaprajz 5 Termékleírás További elemrajzok letölthetők a menüpont alatt. Ügyelni kell a Schöck Isokorb, -VV típusok H min minimális magasságára. A termék tűzálló kivitele Hmin - 2 Nyomólap Hmin - 2 Nyomólap Schöck Isokorb 10S-től 30S típusig R90 esetén: Metszet Schöck Isokorb 40M-től 60M típusig R90 esetén: Metszet 85

10 Helyszíni vasalás 1 Helyszíni vasalás Schöck Isokorb 10S-től 30S-ig és 10S-VV-től 30S-VV-ig Schöck Isokorb 10S-től 30S típusig: Helyszíni vasalás Schöck Isokorb 10S-VV-től 30S-VV típusig: Helyszíni vasalás Schöck Isokorb Típus 10S, 10S-VV 20S, 20S-VV 30S, 30S-VV Helyszíni vasalás Toldó vasalás Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 erkély felől A statikus megadása szerint Betonacél a hőszigetelés mentén erkély felől födém felől Toldó kengyel [cm²/m] erkély felől 1,41 2,12 2,83 Zárt kengyel [cm²/m] födém felől 1,41 3,02 4,02 födém felől 8/250 8/150 8/125 Toldó vasalás erkély felől A statikus megadása szerint, a húzott zónában Poz. 6 Konstruktív perembeszegés a szabad szélen Poz. 6 Perembeszegés MSZ EN szerint (nem ábrázoltuk) 86

11 Helyszíni vasalás Helyszíni vasalás Schöck Isokorb 40M-VV-től 60M-VV-ig Schöck Isokorb 40M-től 60M típusig: Helyszíni vasalás Schöck Isokorb 4 0M-VV-től 60M-VV típusig: Helyszíni vasalás Schöck Isokorb Típus 40M, 40M-VV 50M, 50M-VV 60M, 60M-VV Helyszíni vasalás Toldó vasalás Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 erkély felől A statikus megadása szerint Betonacél a hőszigetelés mentén erkély felől födém felől Toldó kengyel [cm²/m] erkély felől 3,18 4,77 6,36 Zárt kengyel [cm²/m] födém felől 3,18 6,79 9,05 födém felől 12/250 12/150 12/125 Toldó vasalás erkély felől A statikus megadása szerint, a húzott zónában Poz. 6 Konstruktív perembeszegés a szabad szélen Poz. 6 Perembeszegés MSZ EN szerint (nem ábrázoltuk) 5 Helyszíni vasalás A csatlakozó vasbetonszerkezetek vasalását a szükséges betontakarás figyelembe vételével a lehető legszorosabban a Schöck Isokorb hőszigetelő testjéhez kell elhelyezni. A nyíróvasakat az egyenes szárukkal kell a nyomott zónában lehorgonyozni. A húzott zónában a nyíróvasakat toldani kell. 87

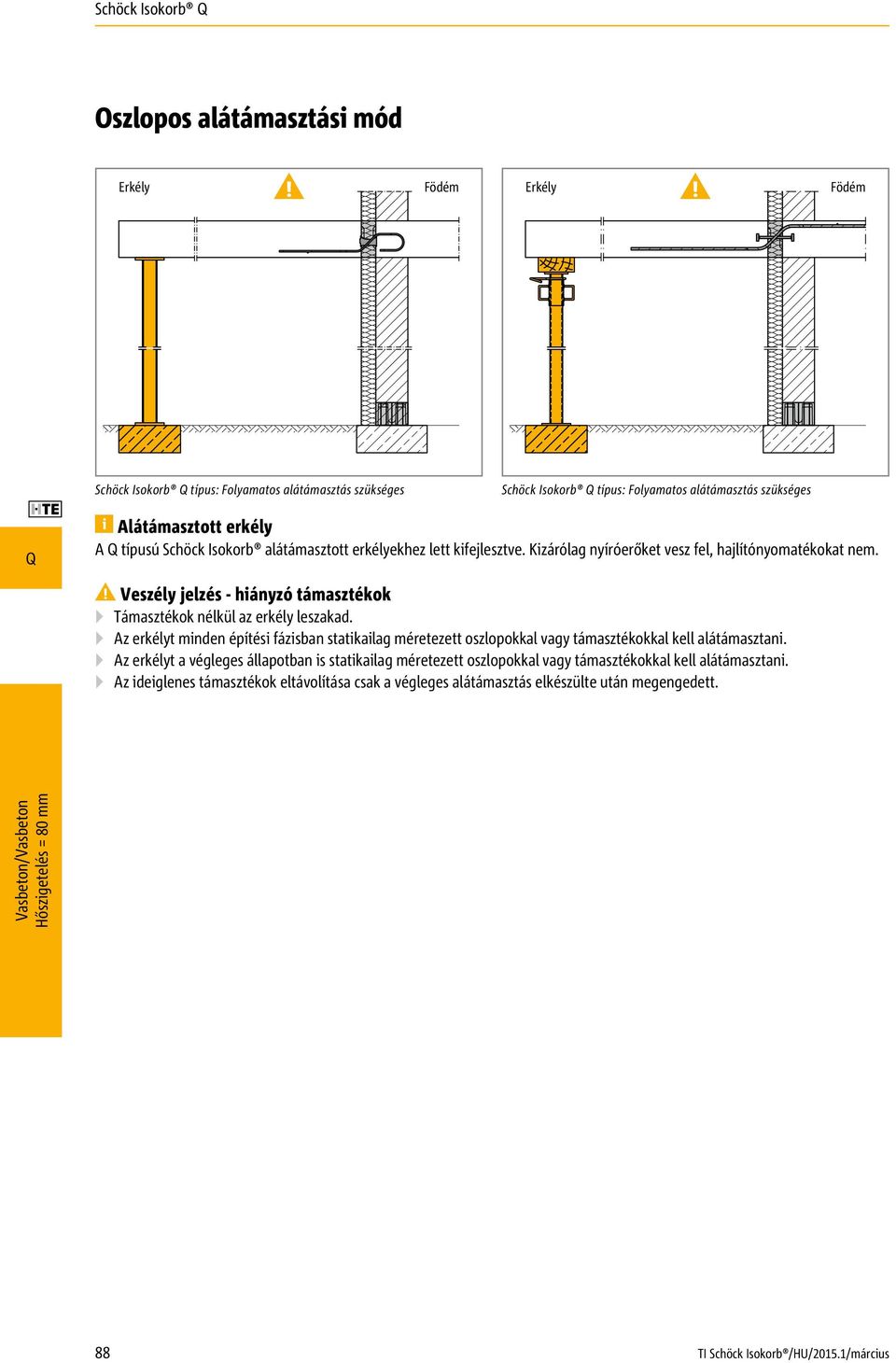

12 os alátámasztási mód 4 4 Schöck Isokorb típus: Folyamatos alátámasztás szükséges Schöck Isokorb típus: Folyamatos alátámasztás szükséges 5 Alátámasztott erkély A típusú Schöck Isokorb alátámasztott erkélyekhez lett kifejlesztve. Kizárólag nyíróerőket vesz fel, hajlítónyomatékokat nem. 4 Veszély jelzés - hiányzó támasztékok Támasztékok nélkül az erkély leszakad. Az erkélyt minden építési fázisban statikailag méretezett oszlopokkal vagy támasztékokkal kell alátámasztani. Az erkélyt a végleges állapotban is statikailag méretezett oszlopokkal vagy támasztékokkal kell alátámasztani. Az ideiglenes támasztékok eltávolítása csak a végleges alátámasztás elkészülte után megengedett. 88

13 Beépítési útmutató 165 mm 1 4B 2 5 3A 3B 3C 3D c 2 l 0 50 mm ø mm 165 mm hh-c 1 -c 2 c 1 ø 8 ø 8 7 4A 89

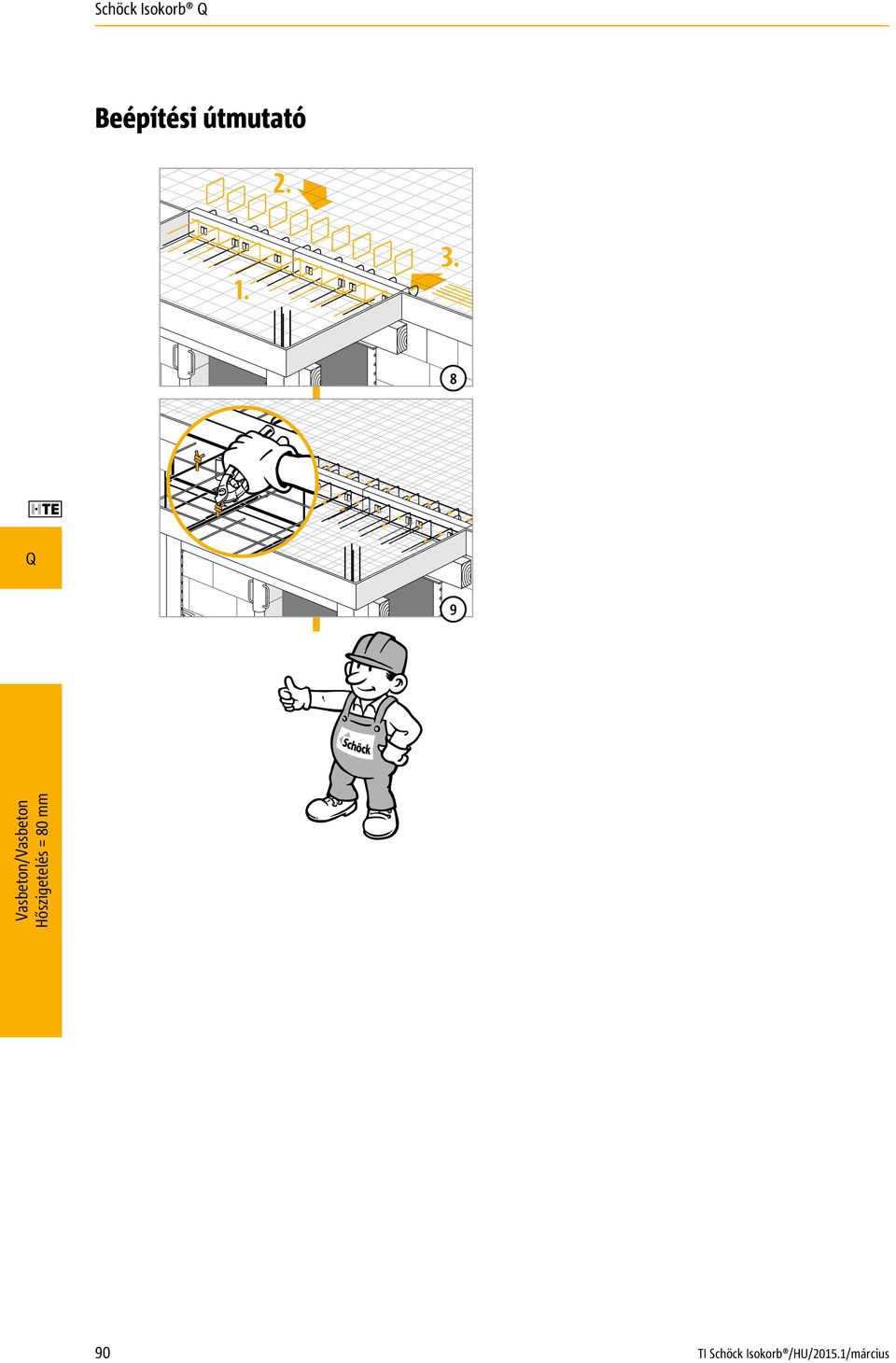

14 Beépítési útmutató
