Schöck Tronsole QW típus SCHÖCK TRONSOLE

Átírás

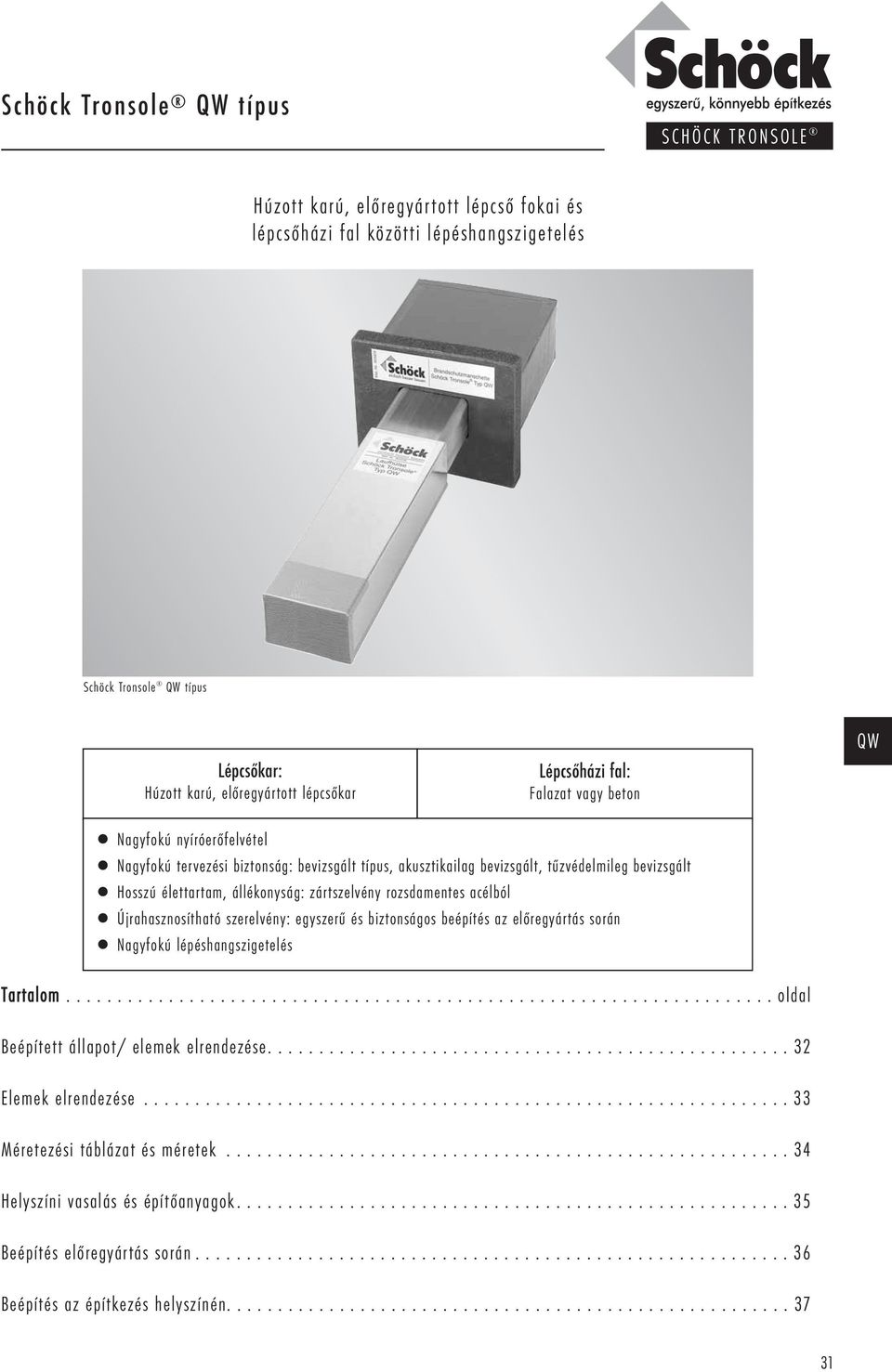

1 Schöck Tronsole típus Húzott karú, előregyártott lépcső fokai és lépcsőházi fal közötti lépéshangszigetelés Schöck Tronsole típus Lépcsőkar: Húzott karú, előregyártott lépcsőkar Lépcsőházi fal: Falazat vagy beton Nagyfokú nyíróerőfelvétel Nagyfokú tervezési biztonság: bevizsgált típus, akusztikailag bevizsgált, tűzvédelmileg bevizsgált Hosszú élettartam, állékonyság: zártszelvény rozsdamentes acélból Újrahasznosítható szerelvény: egyszerű és biztonságos beépítés az előregyártás során Nagyfokú lépéshangszigetelés Tartalom oldal Beépített állapot/ elemek elrendezése Elemek elrendezése Méretezési táblázat és méretek Helyszíni vasalás és építőanyagok Beépítés előregyártás során Beépítés az építkezés helyszínén

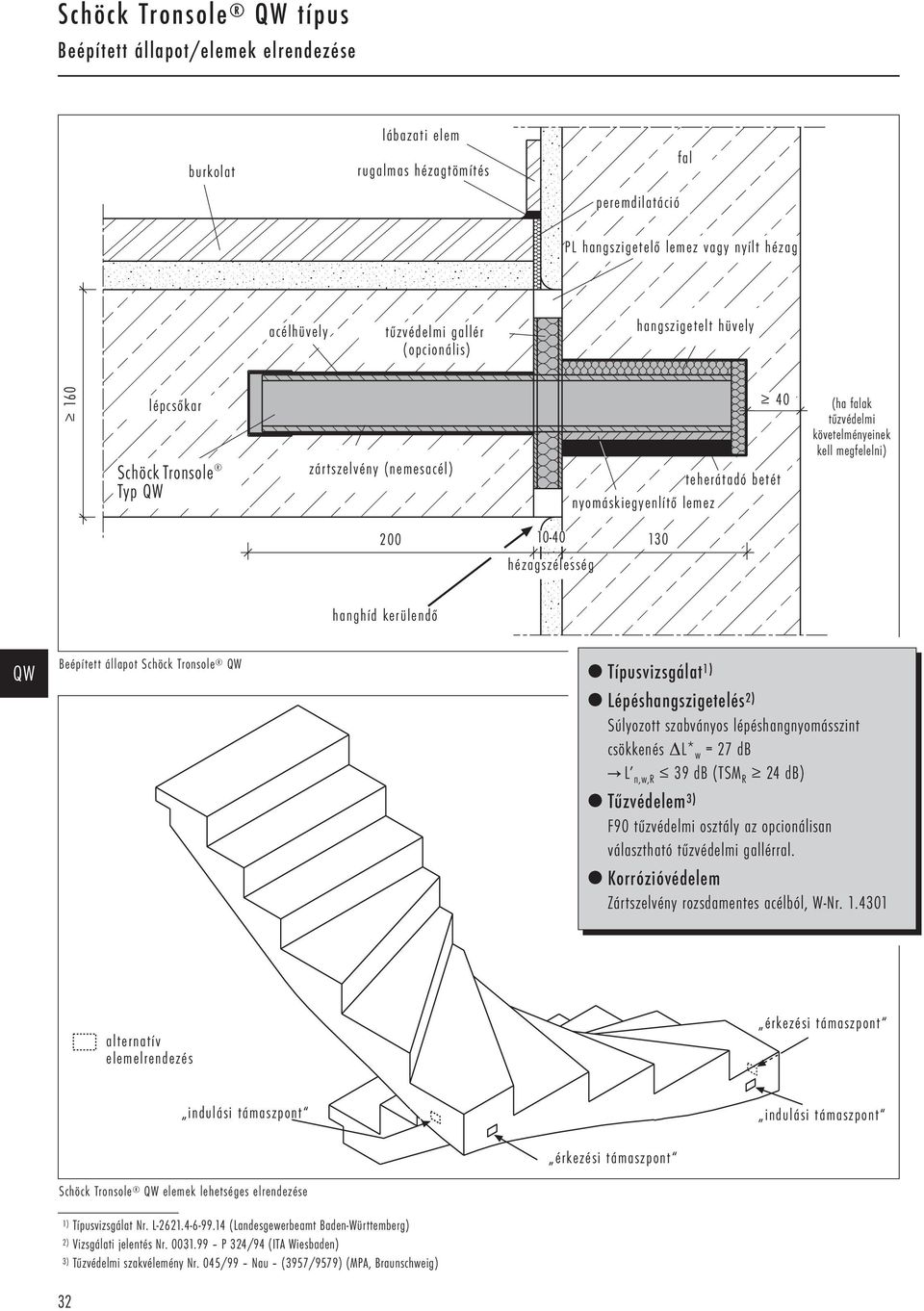

2 Schöck Tronsole típus Beépített állapot/elemek elrendezése burkolat lábazati elem rugalmas hézagtömítés peremdilatáció fal PL hangszigetelő lemez vagy nyílt hézag acélhüvely tűzvédelmi gallér (opcionális) hangszigetelt hüvely 160 lépcsőkar Schöck Tronsole Typ zártszelvény (nemesacél) 40 teherátadó betét nyomáskiegyenlítő lemez (ha falak tűzvédelmi követelményeinek kell megfelelni) hézagszélesség hanghíd kerülendő Beépített állapot Schöck Tronsole Típusvizsgálat 1) Lépéshangszigetelés 2) Súlyozott szabványos lépéshangnyomásszint csökkenés ΔL* w = 27 db C L n,w,r 39 db (TSM R 24 db) Tűzvédelem 3) F90 tűzvédelmi osztály az opcionálisan választható tűzvédelmi gallérral. Korrózióvédelem Zártszelvény rozsdamentes acélból, W-Nr alternatív elemelrendezés érkezési támaszpont indulási támaszpont Schöck Tronsole elemek lehetséges elrendezése 1) Típusvizsgálat Nr. L (Landesgewerbeamt Baden-Württemberg) 2) Vizsgálati jelentés Nr P 324/94 (ITA Wiesbaden) 3) Tűzvédelmi szakvélemény Nr. 045/99 Nau (3957/9579) (MPA, Braunschweig) érkezési támaszpont indulási támaszpont 32

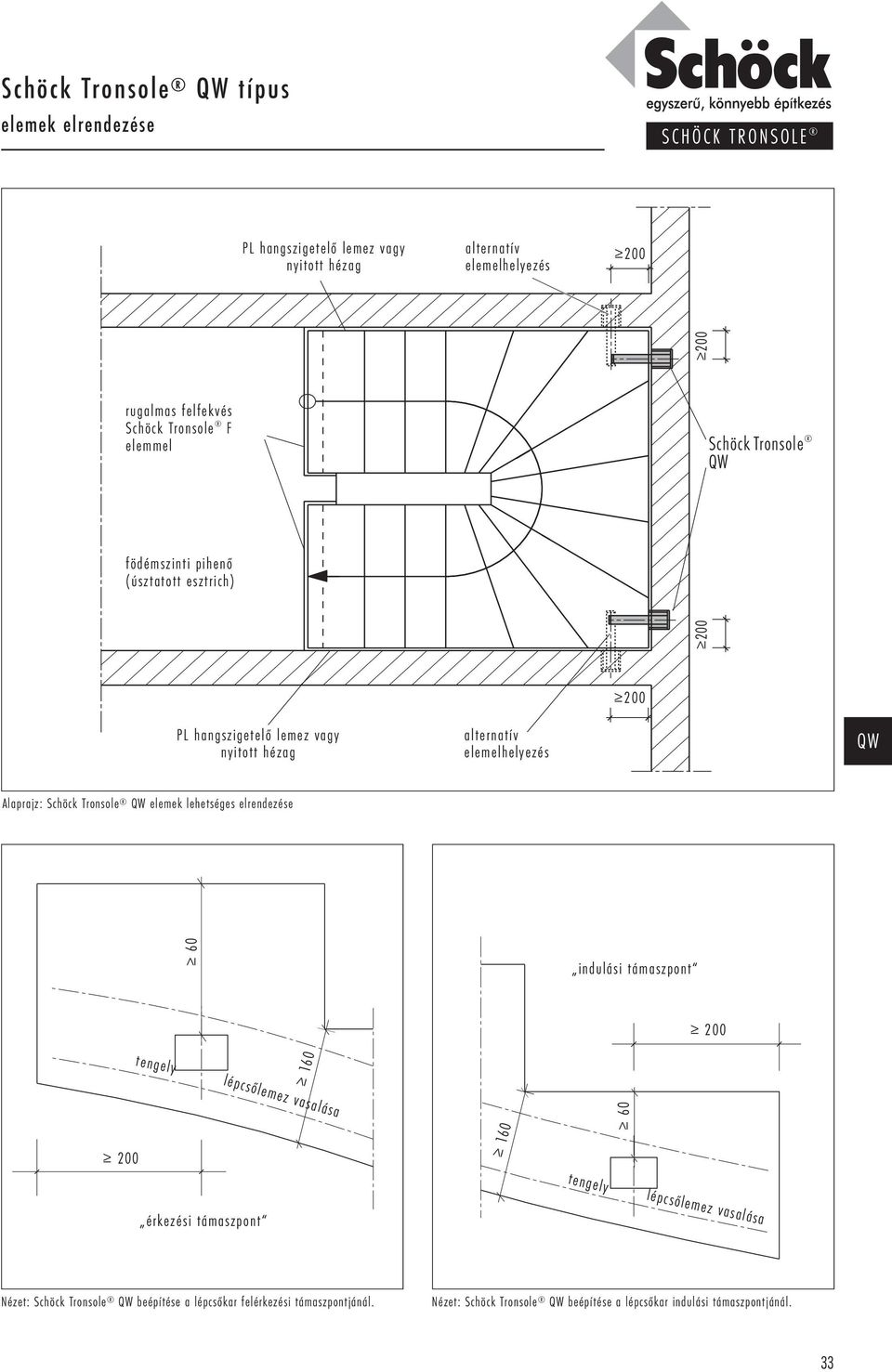

3 Schöck Tronsole típus elemek elrendezése PL hangszigetelő lemez vagy nyitott hézag alternatív elemelhelyezés rugalmas felfekvés Schöck Tronsole F elemmel Schöck Tronsole födémszinti pihenő (úsztatott esztrich) PL hangszigetelő lemez vagy nyitott hézag alternatív elemelhelyezés Alaprajz: Schöck Tronsole elemek lehetséges elrendezése 60 indulási támaszpont 200 tengely 160 lépcsőlemez vasalása tengely lépcsőlemez vasalása érkezési támaszpont Nézet: Schöck Tronsole beépítése a lépcsőkar felérkezési támaszpontjánál. Nézet: Schöck Tronsole beépítése a lépcsőkar indulási támaszpontjánál. 33

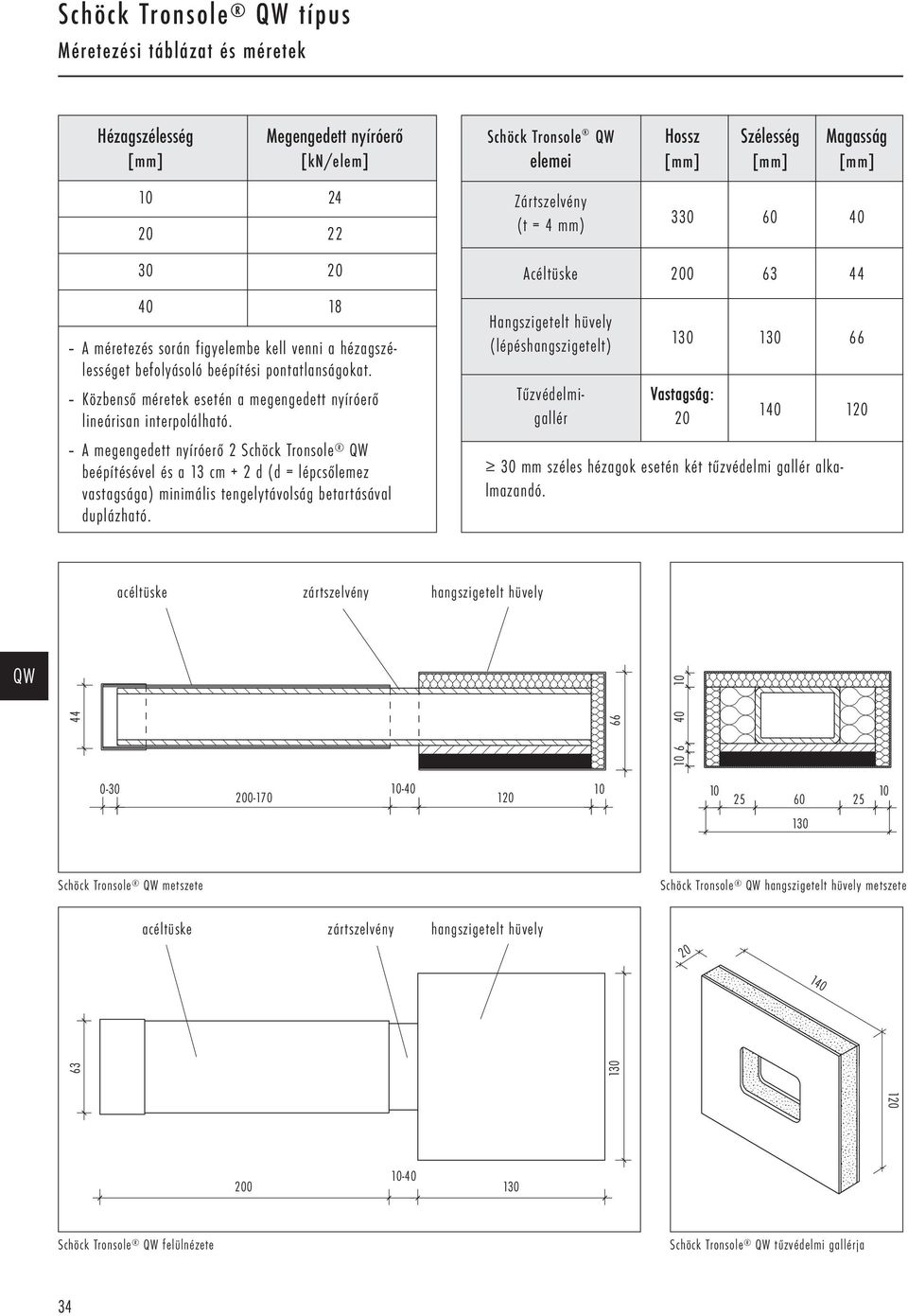

4 Schöck Tronsole típus Méretezési táblázat és méretek Hézagszélesség [mm] Megengedett nyíróerő [kn/elem] A méretezés során figyelembe kell venni a hézagszélességet befolyásoló beépítési pontatlanságokat. Közbenső méretek esetén a megengedett nyíróerő lineárisan interpolálható. A megengedett nyíróerő 2 Schöck Tronsole beépítésével és a 13 cm + 2 d (d = lépcsőlemez vastagsága) minimális tengelytávolság betartásával duplázható. Schöck Tronsole Hossz Szélesség Magasság elemei [mm] [mm] [mm] Zártszelvény (t = 4 mm) Acéltüske Hangszigetelt hüvely (lépéshangszigetelt) Tűzvédelmi- Vastagság: gallér mm széles hézagok esetén két tűzvédelmi gallér alkalmazandó. acéltüske zártszelvény hangszigetelt hüvely Schöck Tronsole metszete Schöck Tronsole hangszigetelt hüvely metszete acéltüske zártszelvény hangszigetelt hüvely Schöck Tronsole felülnézete Schöck Tronsole tűzvédelmi gallérja 34

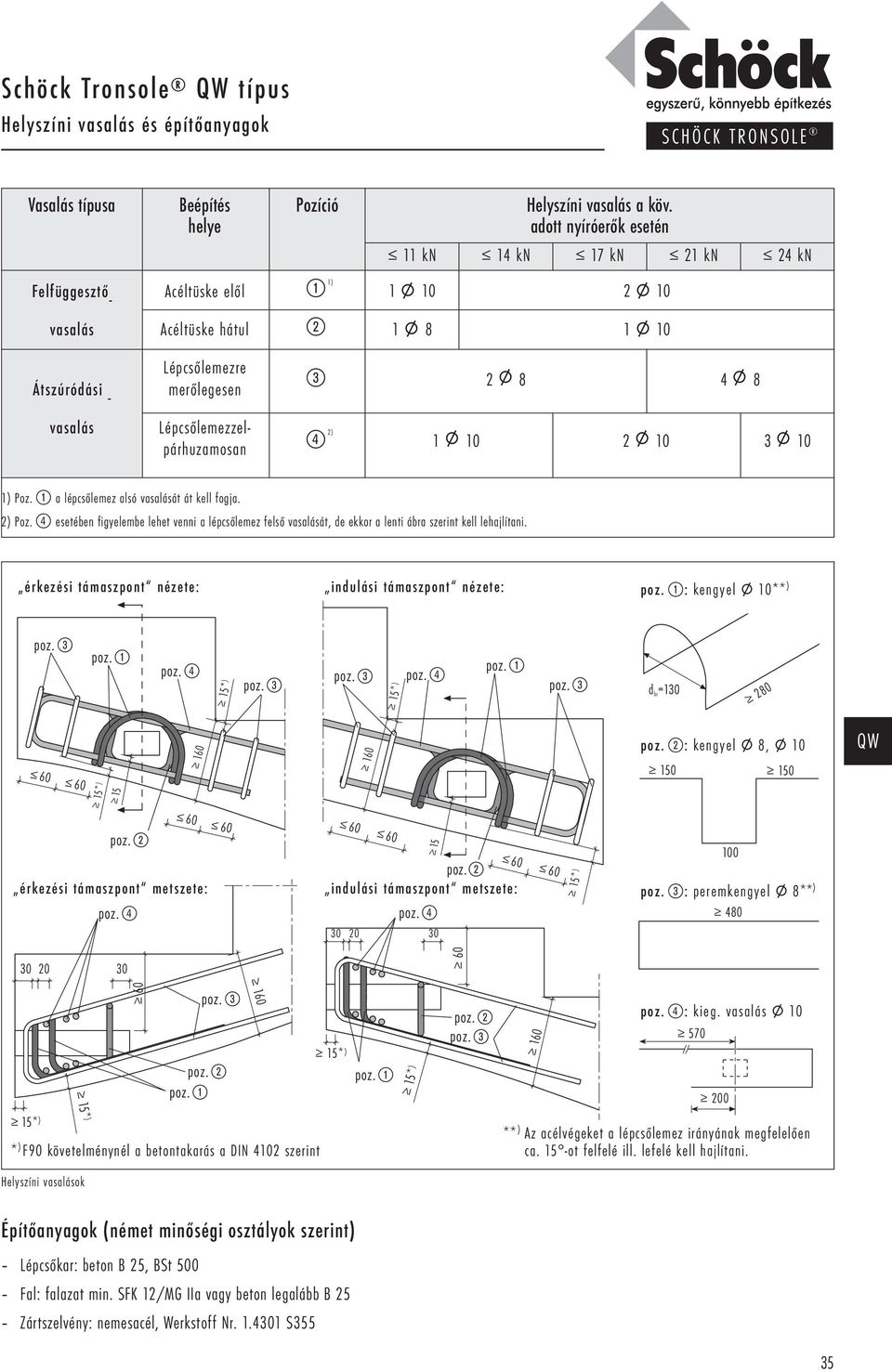

5 Schöck Tronsole típus Helyszíni vasalás és építőanyagok Vasalás típusa Beépítés Pozíció Helyszíni vasalás a köv. helye adott nyíróerők esetén 11 kn 14 kn 17 kn 21 kn 24 kn Felfüggesztő - Acéltüske elől 1 1) 1 P 2 P vasalás Acéltüske hátul 2 2) 1 P 8 1 P Átszúródási - vasalás Lépcsőlemezre merőlegesen Lépcsőlemezzelpárhuzamosan 3 2) 2 P 8 4 P 8 4 2) 1 P 2 P 3 P 1) Poz. 1 a lépcsőlemez alsó vasalását át kell fogja. 2) Poz. 4 esetében figyelembe lehet venni a lépcsőlemez felső vasalását, de ekkor a lenti ábra szerint kell lehajlítani. érkezési támaszpont nézete: indulási támaszpont nézete: poz. 1: kengyel P ** ) d br = * ) 15 érkezési támaszpont metszete: 15 indulási támaszpont metszete: poz. 2: kengyel P 8, P poz. 3: peremkengyel P 8** ) poz. 4: kieg. vasalás P * ) F90 követelménynél a betontakarás a DIN 42 szerint ** ) Az acélvégeket a lépcsőlemez irányának megfelelően ca. 15 -ot felfelé ill. lefelé kell hajlítani. Helyszíni vasalások Építőanyagok (német minőségi osztályok szerint) Lépcsőkar: beton B 25, BSt 500 Fal: falazat min. SFK 12/MG IIa vagy beton legalább B 25 Zártszelvény: nemesacél, Werkstoff Nr S355 35

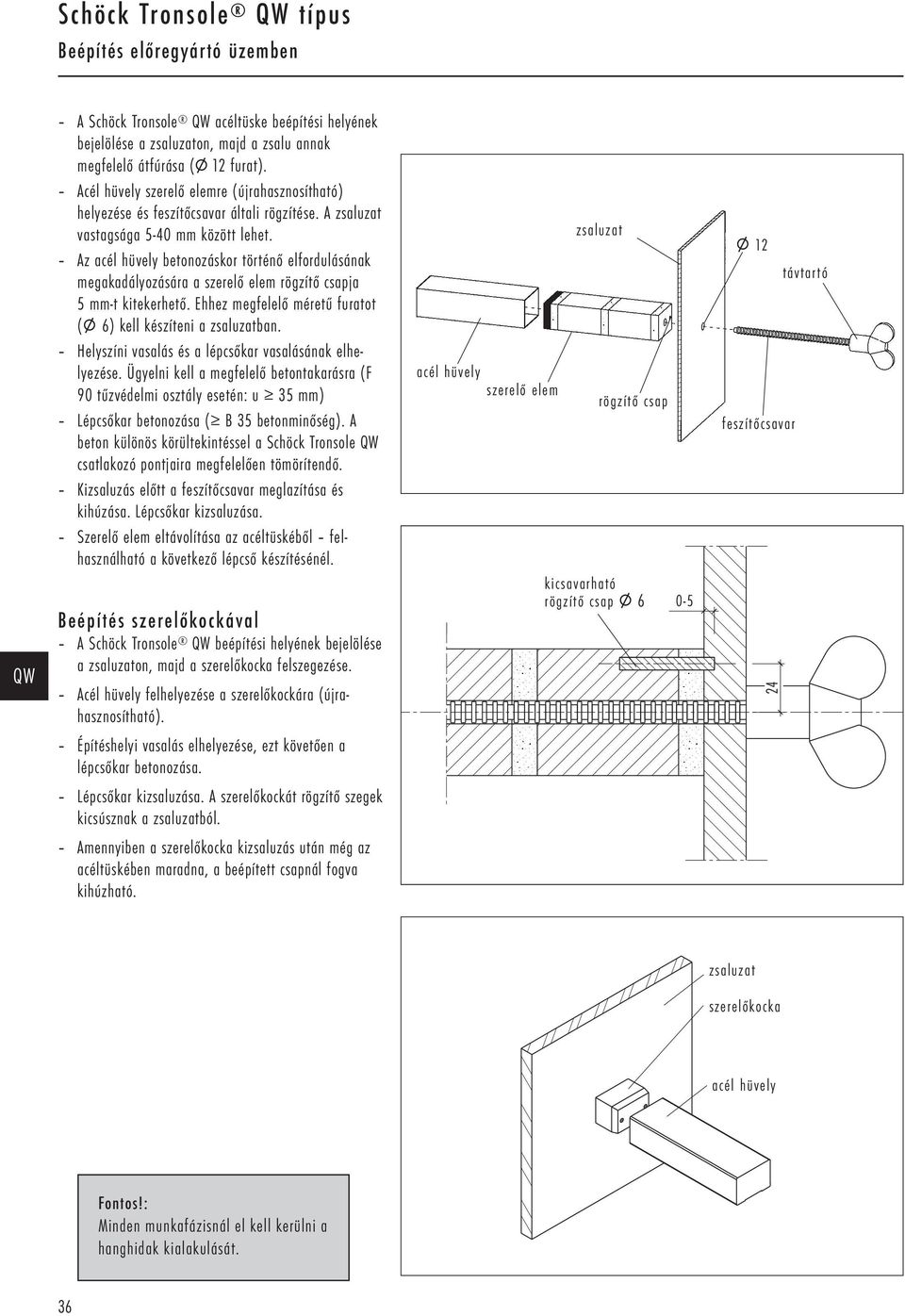

6 Schöck Tronsole típus Beépítés előregyártó üzemben A Schöck Tronsole acéltüske beépítési helyének bejelölése a zsaluzaton, majd a zsalu annak megfelelő átfúrása (P 12 furat). Acél hüvely szerelő elemre (újrahasznosítható) helyezése és feszítőcsavar általi rögzítése. A zsaluzat vastagsága 5-40 mm között lehet. Az acél hüvely betonozáskor történő elfordulásának megakadályozására a szerelő elem rögzítő csapja 5 mm-t kitekerhető. Ehhez megfelelő méretű furatot (P 6) kell készíteni a zsaluzatban. Helyszíni vasalás és a lépcsőkar vasalásának elhelyezése. Ügyelni kell a megfelelő betontakarásra (F 90 tűzvédelmi osztály esetén: u 35 mm) Lépcsőkar betonozása ( B 35 betonminőség). A beton különös körültekintéssel a Schöck Tronsole csatlakozó pontjaira megfelelően tömörítendő. Kizsaluzás előtt a feszítőcsavar meglazítása és kihúzása. Lépcsőkar kizsaluzása. Szerelő elem eltávolítása az acéltüskéből felhasználható a következő lépcső készítésénél. Beépítés szerelőkockával A Schöck Tronsole beépítési helyének bejelölése a zsaluzaton, majd a szerelőkocka felszegezése. Acél hüvely felhelyezése a szerelőkockára (újrahasznosítható). Építéshelyi vasalás elhelyezése, ezt követően a lépcsőkar betonozása. Lépcsőkar kizsaluzása. A szerelőkockát rögzítő szegek kicsúsznak a zsaluzatból. Amennyiben a szerelőkocka kizsaluzás után még az acéltüskében maradna, a beépített csapnál fogva kihúzható. acél hüvely szerelő elem zsaluzat rögzítő csap kicsavarható rögzítő csap P P 12 távtartó feszítőcsavar 24 zsaluzat szerelőkocka acél hüvely Fontos!: Minden munkafázisnál el kell kerülni a hanghidak kialakulását. 36

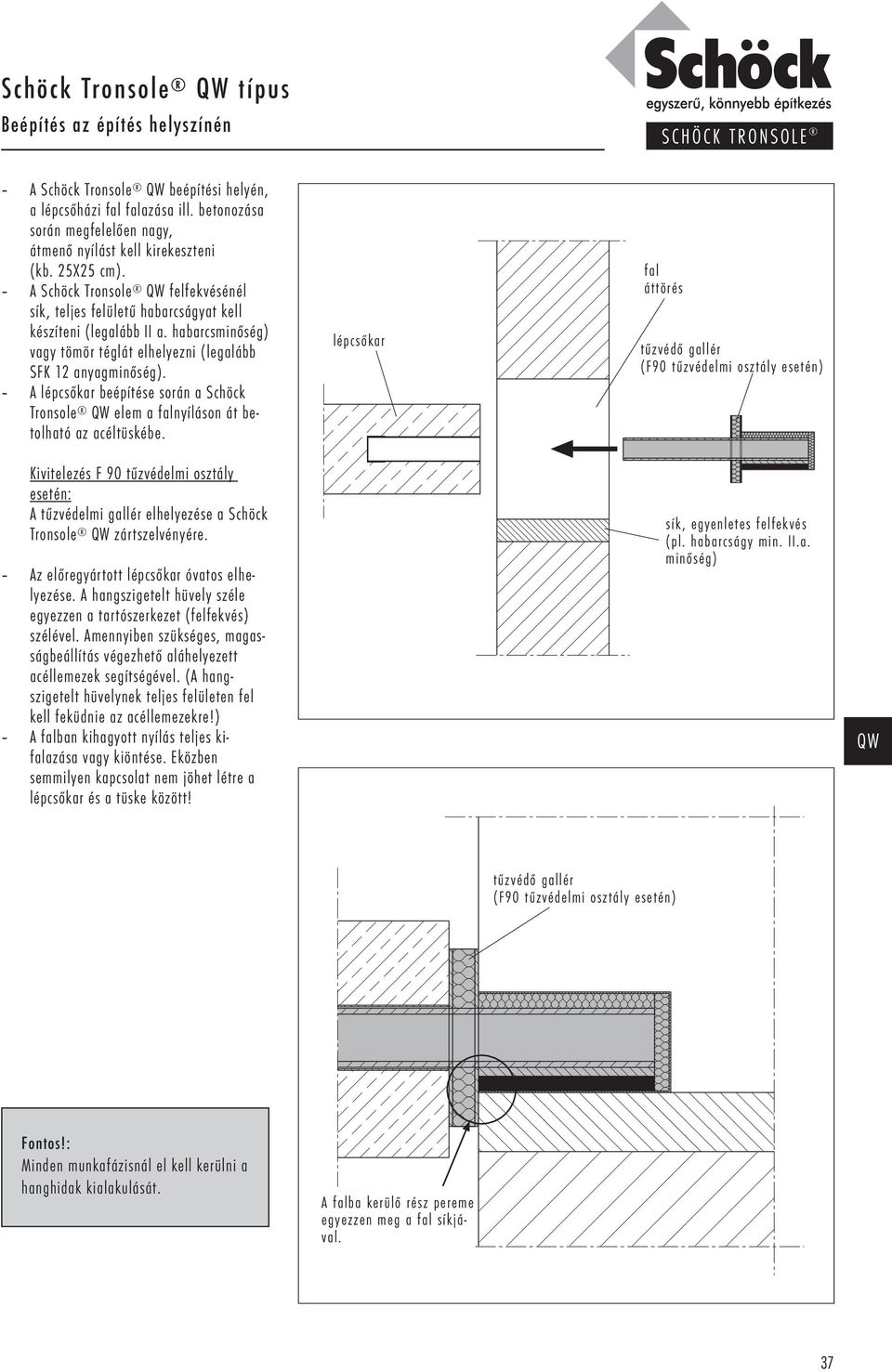

7 Schöck Tronsole típus Beépítés az építés helyszínén A Schöck Tronsole beépítési helyén, a lépcsőházi fal falazása ill. betonozása során megfelelően nagy, átmenő nyílást kell kirekeszteni (kb. 25X25 cm). A Schöck Tronsole felfekvésénél sík, teljes felületű habarcságyat kell készíteni (legalább II a. habarcsminőség) vagy tömör téglát elhelyezni (legalább SFK 12 anyagminőség). A lépcsőkar beépítése során a Schöck Tronsole elem a falnyíláson át betolható az acéltüskébe. lépcsőkar fal áttörés tűzvédő gallér (F90 tűzvédelmi osztály esetén) Kivitelezés F 90 tűzvédelmi osztály esetén: A tűzvédelmi gallér elhelyezése a Schöck Tronsole zártszelvényére. Az előregyártott lépcsőkar óvatos elhelyezése. A hangszigetelt hüvely széle egyezzen a tartószerkezet (felfekvés) szélével. Amennyiben szükséges, magasságbeállítás végezhető aláhelyezett acéllemezek segítségével. (A hangszigetelt hüvelynek teljes felületen fel kell feküdnie az acéllemezekre!) A falban kihagyott nyílás teljes kifalazása vagy kiöntése. Eközben semmilyen kapcsolat nem jöhet létre a lépcsőkar és a tüske között! sík, egyenletes felfekvés (pl. habarcságy min. II.a. minőség) tűzvédő gallér (F90 tűzvédelmi osztály esetén) Fontos!: Minden munkafázisnál el kell kerülni a hanghidak kialakulását. A falba kerülő rész pereme egyezzen meg a fal síkjával. 37
