Beton pályaburkolatok tervezése és építése. Vörös Zoltán UTIBER Kft november

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Beton pályaburkolatok tervezése és építése. Vörös Zoltán UTIBER Kft 2008. november"

Ödön Tamás
8 évvel ezelőtt
Látták:

1 Beton pályaburkolatok tervezése és építése Vörös Zoltán UTIBER Kft november

2 Általános előírások Betonburkolatok - Hézagaiban vasalt betonburkolatok (hossz- és kereszthézagok) - Hézag nélküli betonburkolatok (folyamatos vasalású betonburkolatok) - Hídon átvezetett betonburkolatok (vasalás+hézagok)

nélküli betonburkolatok (folyamatos vasalású

3 Általános előírások - Geometriai tervezés Ellenesésű sávokat kerülni kell Minél kevesebb építési sávszélesség Egyoldalú oldalesés 2,5% Építés lehetőleg teljes szélességű lehessen Leálló, gyorsító- lassító sáv oldalesése azonos a főpályával Forgalmi sávok száma >3, csapadékvizek hosszirányú összegyűjtése szükséges Gyorsító/lassító sáv ne legyen változó szélességű Betonburkolathoz csatlakozó burkolat minimális szélessége 0,5m Táblák számozása fenntartás, üzemeltetés

a főpályával Forgalmi sávok száma >3, csapadékvizek hosszirányú összegyűjtése szükséges Gyorsító/lassító sáv ne

4 Betonburkolat erősítése vasalással Felülről betontakarás min. 7 cm Alsó vasalás min. 3 cm-re a fogadó felülettől 0,03h kg/m2 betonacél mennyiség szükséges Betonacélok osztástávolsága max. 150 mm lehet Helyszíni szerelés Előre gyártott hálók

3 cm-re a fogadó felülettől 0,03h kg/m2 betonacél mennyiség

5 Betonburkolat vastagsága, táblaméretek Vastagság: Összvastagság az ÚT szerint a forgalmi kategóriától függően kerül meghatározásra (ma már vannak méretező programok is) Kétrétegű, azonos összetételű betonburkolat felső rétege min. 8 cm Kétrétegű, különböző összetételű betonburkolat felső (kopóbeton) rétege min. 4 cm, de a Dmax<h/4 Vastagság: Vasalás nélkül h<300 mm-ig 25h a max. kereszthézag távolság, - h>300mm max. 7,5 m kereszthézag távolság, - Táblák szélessége max. 5m, - L=max.1,5*B Vasalással A hézagok távolsága a vasalás mennyiségétől függ.

betonburkolat felső rétege min. 8 cm Kétrétegű, különböző összetételű betonburkolat felső (kopóbeton) rétege min.

6 Hézagok Vakhézagok Vakhézagok éleit 45 fokban le kell fózolni.

7 Hézagok Terjeszkedési hézag

8 Hézagok Terjeszkedési hézagok alkalmazása: Mélyebben alapozott szerkezetekhez való csatlakozásnál R<400 m sugarú ív elején és végén íves szakasz eltolódása Hídfők előtt és után Körforgalmakban és azok betorkolló és kivezető csonkjai és a körforgalom találkozásánál

végén íves szakasz eltolódása Hídfők előtt és után

9 Hézagvasak Kereszthézag (vakhézag, munka- vagy szoroshézag, terjeszkedési hézag): 25mm vastag sima Teflon vagy műgyanta bevonat 500 mm hosszú Hosszhézag (szoros- vagy vakhézag): 16 mm vastag bordás korrózióvédő bevonat 20 cm-en 600 vagy 800 mm hosszú

bevonat 500 mm hosszú Hosszhézag (szoros- vagy vakhézag): 16

10 Hézagvasak kiosztása Autópályán és főúton

11 Hézagvasak kiosztása Kereszthézag vasak: A vastagság felében 300 mm-ként, vagy 250 mm-re sűrítve a haladó sávban 500 mm-ként kisforgalmú utakon, leálló sávon Hosszhézag vasak: A vastagság felében vagy alsó harmadában 800 mm hosszúak vakhézagban 600 mm hosszúak szoros hézagban

kisforgalmú utakon, leálló sávon Hosszhézag vasak: A vastagság

12 A betonburkolatok építése Keverőtelep: - Pozicionálás - Megfelelő kapacitás -Műszaki állapot - Kiszolgálás, logisztika - Alapanyagok tárolása - Laboratórium a helyszínen - Kamera Keverékgyártás: - Keverék konzisztencia beállítása naponta indulás előtt - Mérlegek adagolási pontossága 3% - Adalékszerek adagolása vízzel hígítva - Cement és adalékanyag adagolása súlyméréssel - Keverési idő 60 sec - Teljesítmény: +20% - Nedvesség tartalom mérő szonda

beállítása naponta indulás előtt - Mérlegek adagolási pontossága 3% - Adalékszerek adagolása vízzel hígítva -

13 Betonburkolatok építése Szállítás - Billenő rakfelületű tgk. Alumínium rakfelület nem lehet Beépítés helyének helyszíni adottságai Keverék konzisztencia nem módosítható Takarás Jó zárás - Mixerkocsik Konzisztencia a beépítés helyén módosítható Átkeverés Lassúbb ürítés Hézagvasak elhelyezése előre

Keverék konzisztencia nem módosítható Takarás Jó zárás - Mixerkocsik

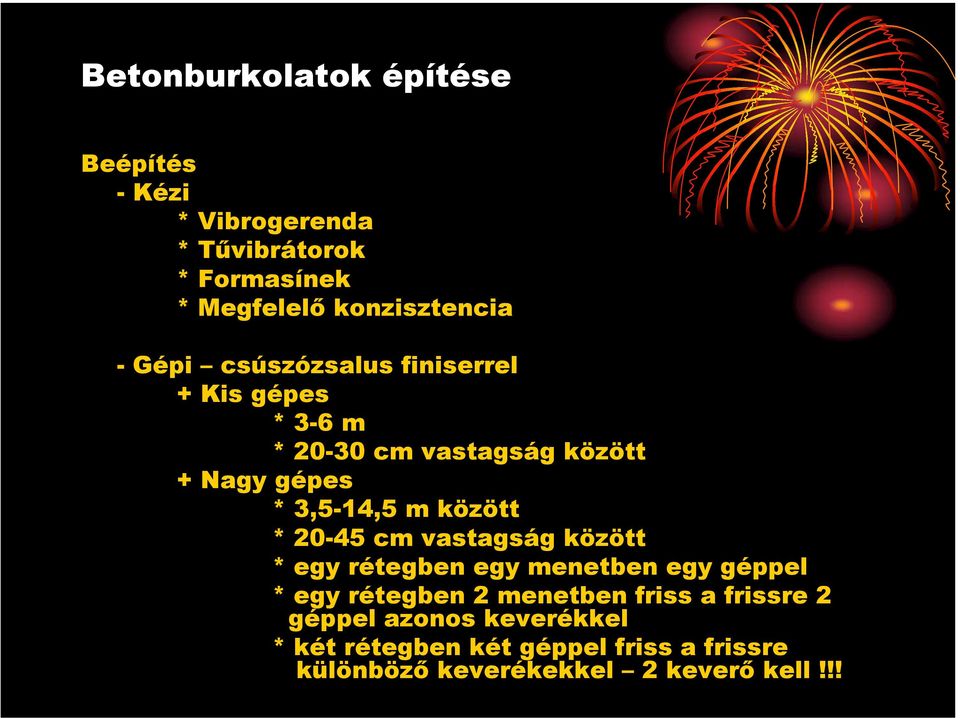

14 Betonburkolatok építése Beépítés -Kézi * Vibrogerenda * Tűvibrátorok * Formasínek * Megfelelő konzisztencia - Gépi csúszózsalus finiserrel + Kis gépes * 3-6 m * cm vastagság között + Nagy gépes * 3,5-14,5 m között * cm vastagság között * egy rétegben egy menetben egy géppel * egy rétegben 2 menetben friss a frissre 2 géppel azonos keverékkel * két rétegben két géppel friss a frissre különböző keverékekkel 2 keverő kell!!!

* 20-45 cm vastagság között * egy rétegben egy menetben egy géppel * egy rétegben 2 menetben friss a frissre

15 Betonburkolat építése Mire építünk? - mechanikai alaprétegre víztelenítés - hidraulikus kötőanyagú alaprétegre - elválasztó réteg * fólia * műszaki textília * bitumen emulzió * zúzalékkiszórásra * aszfaltréteg-szalagdrain

16 Betonburkolat építése Beépítés - Elterítés - Tömörítés - Hézagvasak elhelyezése - Felület kialakítása lehúzó gerenda, hosszsimító - Felületképzés - Párazárás, takarás Felületképzés - Seprűvel (acél vagy műanyag szálas) * keresztben * hosszában - Jutavászon -Műfűvel - Mosott beton

Felületképzés - Párazárás, takarás Felületképzés - Seprűvel (acél

17 Hézagképzés Hézagvágás * keresztmetszet gyengítése * rávágás Hézagzárás * fózolás * takarítás * kellősítés * hézagzsinór * kiöntés vagy hézagprofil elhelyezése

18 Köszönöm a figyelmüket.
