1 BONTOTT ÉPÍTÉSI ANYAGOK HIDEG HELYSZÍNI ÚJRAHASZNOSÍTÁSA REMIX ELJÁRÁSOK, ESZKÖZÖK és ÉPÍTÉSI MÓDOK

2 HELYSZÍNI HIDEGÚJRAHASZNOSÍTÁS ÖNJÁRÓ MARÓKEVERŐ MOBIKEVERŐ ÖNJÁRÓ KÉNYSZERKEVERŐ

3 TELEPI HIDEG ÚJRAHASZNOSÍTÁS TELEPI KEVERŐ TELEPI TÖRŐ ÉS OSZTÁLYOZÓ

4 HELYSZÍNI HIDEG REMIX ELJÁRÁSOK CÉLGÉPEI

5 MARÓKEVERŐ

6 MARÓKEVERŐ

7 MARÓKEVERŐ VÁZLATRAJZ MIKROPROCESSOR VEZÉRLŐ MIKROPROCESSOR VEZÉRLŐ HABBITUMEN BITUMEN EMULZIÓ SAJÁT VÍZTARTÁLY VIZES TARTÁLYAUTÓ MIKROPROCESSOR VEZÉRLŐ HALADÁSI IRÁNY REMIXELT ANYAG ELÖREGEDETT PÁLYASZERKEZET MARO KEVERŐ HENGER

8 MARÓKEVERŐ DOB

9 MARÓ KEVERŐ Padka beépítés Sávos beépítés Fagyvédő réteg

10 KÉNYSZERKEVERŐ

11 KÉNYSZERKEVERŐ

12 WR 4200 KÉNYSZERKEVERŐ

13 KÉNYSZERKEVERŐ GÉPLÁNC VIZES AUTÓ BITUMENEMULZIÓS AUTÓ KÉNYSZERKEVERŐ

14 KÉNYSZERKEVERŐ MARÓ HENGER TERÍTŐ CSIGA KÉTTENGELYŰ KÉNYSZERKEVERŐ

15 KÉNYSZERKEVERŐ

16 KÉNYSZER KEVERŐ Padka beépítés Félpályás beépítés Fagyvédő réteg

17 35 m MOBIL KEVERŐ 45 m

18 TÖRŐ BERENDEZÉS

19 MOBIL KEVERŐ

20 MOBIL KEVERŐ VÁZLATRAJZ HOMLOKRAKODÓ MOBIL KEVERŐ TEHERAUTÓ CEMENT SILÓ VÍZTARTÁLY BITUMEN EMULZIÓ TARTZÁLY

21 KEVERŐDOB

22 MOBIL KEVERŐ Beépítés teljes pályaszélességben Padka beépítés Félpályás beépítés Fagyvédő réteg

23 TERVEZÉSHEZ SZÜKSÉGES ELŐKÉSZÍTÉS SZEMREVÉTELEZÉS JELLEMZŐ HIBÁK MEGÉLLAPÍTÁSA GEODÉZIA TEHERBÍRÁS MÉRÉS PÁLYASZERKEZET FELTÁRÁS MINTAVÉTEL VIZSGÁLATOK PÁLYASZERKEZET MÉRETEZÉS

24 JELLEMZŐ ÚTÁLLAPOT Szemrevételezés a.) jellemző hibákról fotók készítése b.) padka állapota c.) vízelvezető árok állapota és növényzete d.) burkolat állapot jellemzők Jellemző hibák a.) jellemző hibák csoportba foglalása b.) hibacsoportok mennyiségi kimutatása Geodézia a.) burkolati méretek felvétele (burkolat szélesség, szakaszhossz) b.) kereszt- és hossz szelvény felvétele

) feltárás marással 25-30 cm mélységig, de

) padka feltárás, padka anyagából mintavétel

25 PÁLYASZERKEZET FELTÁRÁS Pályaszerkezet feltárás a.) feltárás marással cm mélységig, de legalább a pályaszerkezet alsó síkjáig (földmű felső síkjáig) b.) mintavétel a burkolat szintjétől cm mélységben (a tervezett alapréteg vastagságának megfelelő mélységben) c.) padka feltárás, padka anyagából mintavétel és annak vizsgálatai d.) tárcsás teherbírás mérés cm mélységben, vagy ha földmű ettől eltérő szinten található, akkor azon a szinten

26 PÁLYASZERKEZET FELTÁRÁS

27 TEHERBÍRÁS MÉRÉS Teherbírás mérés a.) külső- és belső keréknyomban, valamint a burkolat szélén (gépi teherbírásmérés esetén egy szelvényben max. két mérés legyen, de a gördülékenység miatt, egyszer a burkolat szélén a következő a közepe felé, a belső keréknyom fölé essen a mérőpont)

28 Mintavételi vizsgálatok a.) mintavétel anyagának vizsgálata ÚME előírás szerinti vizsgálata (szemeloszlás meghatározása, tömöríthetőségi megfelelőség, szerves anyag meghatározás, víz-tartalom, stb ) b.) esetlegesen hiányzó szemszerkezet pótlására alkalmas javító anyag (kőváz) minőségi és mennyiségi meghatározása ÚME előírásoknak megfelelően

29 RECEPTÚRA c.) receptúra meghatározása ÚME előírásoknak megfelelően (kötőanyag kötő-anyagok minőségi és mennyiségi meghatározása) meglévő helyi anyag + cement + bitumen emulzió + = víz kész termék

30 MEGLÉVŐ RÉREGEK KÉSZ ALAPRÉTEGRE BEÉPÍTHETŐ ASZFALT- ÉS BEVONATI RÉTEGEK HIDEG REMIX RÉTEG HIDEG REMIX RÉTEG HIDEG REMIX RÉTEG FÖLDMŰ FÖLDMŰ FÖLDMŰ FÖLDMŰ ASZFALT KÖTŐ BEVONAT ASZFALT KOPÓ

31 FÚRT MINTA ASZFALT KOPÓ ASZFALT KÖTŐ HIDEG REMIX RÉTEG

32 KÜLÖNBÖZŐ BEÉPÍTÉSI LEHETŐSÉGEK

33 PÁLYASZERKEZET MÉRETEZÉSE, KÜLÖNBÖZŐ BEÉPÍTÉSI MÓDOK Kiinduló állapot elöregedett, tönkrement pályaszerkezet Normál beépítés a helyszínen lévő anyag 100%-os felhasználással Ráépítés új anyag felhasználással Teljes átépítés, új pályaszerkezet építése Relatív szélesség

34 SZEGÉLY ELHELYEZÉS

35 LEHETSÉGES ÉPÍTÉSI MÓDOK MARÓKEVERŐ

36 JELLEMZŐ ÚTÁLLAPOT

37 PÁLYASZERKEZET MARÁSA BURKOLAT ELŐMARÁS MART ANYAG TÖRÉS ELŐTT

38 MART ANYAG TÖRÉSE MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

39 MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

40 MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

41 MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

42 MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

43 MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

44 MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

45 MART ÉS TÖRT ANYAG TÖRÉS UTÁN TÖRÉS ELŐTT

46 ALAPRÉTEG ANYAGÁNAK TERÍTÉSE TERVEZETT SZINTRE GRÉDERREL

47 PROFILOZÁS UTÁN SZÁRAZON BETÖMÖRÍTÉS

48 CEMENT KITERÍTÉSE

49 MARÓKEVERŐ GUMIKEREKES

50 MARÓKEVERŐ GÉPLÁNC

51 MARÓKEVERŐ GÉPLÁNC

52 KÉSZ ALAPRÉTEG

53 SAM VÉDŐRÉTEGRÉTEG SZÓRT FELÜLETI BEVONAT

54 BEÉPÍTÉSI MÓDOK KÉNYSZER KEVERŐ

55 JELLEMZŐ ÚTÁLLAPOT

56 PÁLYASZERKEZET MARÁSA BURKOLAT ELŐMARÁS MART ANYAG TÖRÉS ELŐTT

57 MART ANYAG TÖRÉSE MOBIL VONTATOTT RÖPÍTŐ TÖRŐ

58 MART ÉS TÖRT ANYAG TÖRÉS UTÁN TÖRÉS ELŐTT

59 ALAPRÉTEG ANYAGÁNAK TERÍTÉSE TERVEZETT SZINTRE GRÉDERREL

60 CEMENT KITERÍTÉSE

61 KÉNYSZERKEVERŐ

62 TÖMÖRÍTÉS

63 KÉSZ ALAPRÉTEG

64 KÉSZ ALAPRÉTEG

65 SAM VÉDŐRÉTEGRÉTEG SZÓRT FELÜLETI BEVONAT

66 35 m MOBIL KEVERŐ 45 m

67 BEÉPÍTÉSI MÓDOK MOBIL KEVERŐ

68 FELHASZNÁLÁSI TERÜLET FÖLDMŰ RÉSZLEGES KITAKARÁSA ÍVKORREKCIÓ TELJES PÁLYASZERKEZET FELÚJÍTÁSA ÚJ ÚTPÁLYASZERKEZET ÉPÍTÉSE

69 FÖLDMŰ RÉSZLEGES KITAKARÁSA ABBAN AZ ESETBEN HA AZ ELŐZETESEN ELVÉGZETT VIZSGÁLATOK EREDMÉNYEI A FÖLDMŰ NEM MEGFELELŐ TEHERBÍRÁSÁRA UTALNAK: MEGOLDÁS: MOBIL KEVERŐ ALKALMAZÁSA!!! 1. PÁLYASZERKEZET ELBONTÁSA FÖLDMŰ SZINTJÉIG 2. BONTOTT ANYAG DEPONÁLÁSA MUNKATERÜLETEN, VAGY KÖZVETLEN KÖZELÉBEN 3. DEPÓHELYEN BONTOTT ANYAG SZÜKSÉG SZERINTI TÖRÉSE ÉS OSZTÁLYOZÁSA MEGFELELŐ MÉRETRE 4. FÖLDMŰVÖN RÉSZLEGES TALAJCSERE VAGY STABILIZÁ- CIÓ KÉSZÍTÉSE 5. MOBIL KEVERŐGÉPPEL TÖRT-OSZTÁLYOZOTT ANYAG KEVERÉSE, KEVERT ANYAG BEÉPÍTÉSE ÉS TÖMÖRÍTÉSE

70 ÍVKORREKCIÓ 1. ÍVKORREKCIÓ ESETÉN A NEM MEGFELELŐ ÍV PÁLYA- SZERKEZET ANYAGÁNAK ELBONTÁSA ÉS KÖZVETLEN A MUNKATERÜLET KÖZELÉBEN DEPONÁLÁSA 2. DEPÓHELYEN BONTOTT ANYAG SZÜKSÉG SZERINTI TÖRÉSE ÉS OSZTÁ-LYOZÁSA MEGFELELŐ MÉRETRE 3. ELKÉSZÍTENI AZ ÍVKORREKCIÓT FÖLDMŰ FELSŐ SZINT- JÉIG 4. MOBIL KEVERŐGÉPPEL TÖRT-OSZTÁLYOZOTT ANYAG KEVERÉSE KÖTŐANYAGGAL, KEVERT ANYAG BEÉPÍTÉSE (FINISERREL) KELLŐ VASTAGSÁGBAN, MAJD BEÉPÍTETT RÉTEG TÖMÖRÍTÉSE

71 TELJES PÁLYASZERKEZET FELÚJÍTÁSA 1. PÁLYASZERKEZET ANYAGÁNAK ELBONTÁSA, BONTOTT ANYAG KÖZVEZLEN MUNKATERÜLET MELLETTI DEPONÁLÁSA 2. DEPÓHELYEN BONTOTT ANYAG SZÜKSÉG SZERINTI TÖRÉSE ÉS OSZTÁ-LYOZÁSA MEGFELELŐ MÉRETRE 3. FÖLDMŰ ÁTÉPÍTÉSE TERVNEK MEGFELELŐ HOSSZ ÉS KERESZTSZELVÉNY SZINTJÉRE, MAJD FÖLDMŰ STABI- LIZÁLÁSA 4. MOBIL KEVERŐGÉPPEL TÖRT-OSZTÁLYOZOTT ANYAG KEVERÉSE KÖTŐANYAGGAL, KEVERT ANYAG BEÉPÍTÉSE (FINISERREL) KELLŐ RÉTEGVASTAGSÁGBAN, MAJD BEÉ- PÍTETT RÉTEG TÖMÖRÍTÉSE

72 ÚJ ÚTPÁLYASZERKEZET ÉPÍTÉSE 1. AZ ALAPRÉTEG ANYAGÁT KÖZVETLEN A MUNKATE- RÜLETEN VAGY ANNAK KÖZVETLEN KÖZELÉBEN KIA- LAKÍTOTT DEPÓ TERÜLETÉRE KELL BESZÁLLÍTANI 2. A DEPÓBAN ELHELYEZETT MOBIL KEVERŐBEN A TER- VEZETT ALAPRÉTEG ANYAGÁT KÖTŐANYAGGAL MEGKE- VERNI 3. KEVERT ANYAG BEÉPÍTÉSE (FINISERREL) KELLŐ VASTAGSÁGBAN, MAJD BEÉPÍTETT RÉTEG TÖMÖRÍTÉSE

73 FÖLDMŰ KITAKARÁSA

74 TÖRŐBERENDEZÉS

75 FINISHERES BEDOLGOZÁS

76 TÖMÖRÍTÉS

77 ASZFALTBURKOLAT KÉSZÍTÉSE

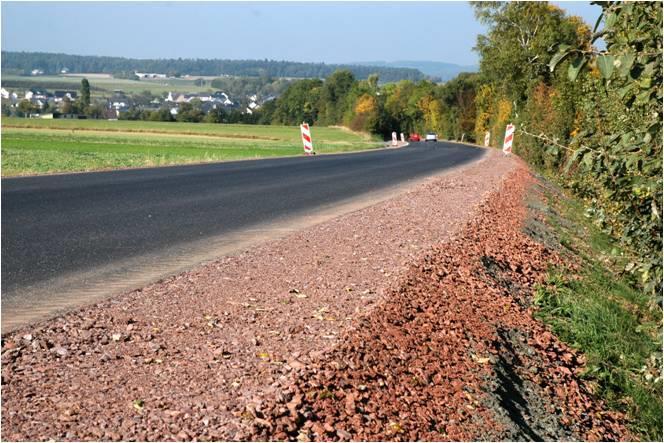

78 KÉSZ ÚTPÁLYA ASZFALT BURKOLATTAL

79 SZÓRT FELÜLETI BEVONAT KÉSZÍTÉSE

80 HELYSZÍNEN KEVERT BEVONAT KÉSZÍTÉSE

81 KÉSZ ÚTPÁLYA KEVERT BEVONATI RÉTEGGEL

82 ÖSSZEFOGLALÁS ELMONDHATJUK, HOGY A HELYSZÍNEN KÉSZÜLT HIDEG-REMIX (RECYCLING) ELJÁRÁSOKRA JELLEMZŐ: az alacsony ráfordítási költség mellett, bontott építési anyagok magas értékű újrahasznosítása!!!

83 Köszönöm megtisztelő figyelmüket Bebők Gábor
