Közlekedési utak építése

Átírás

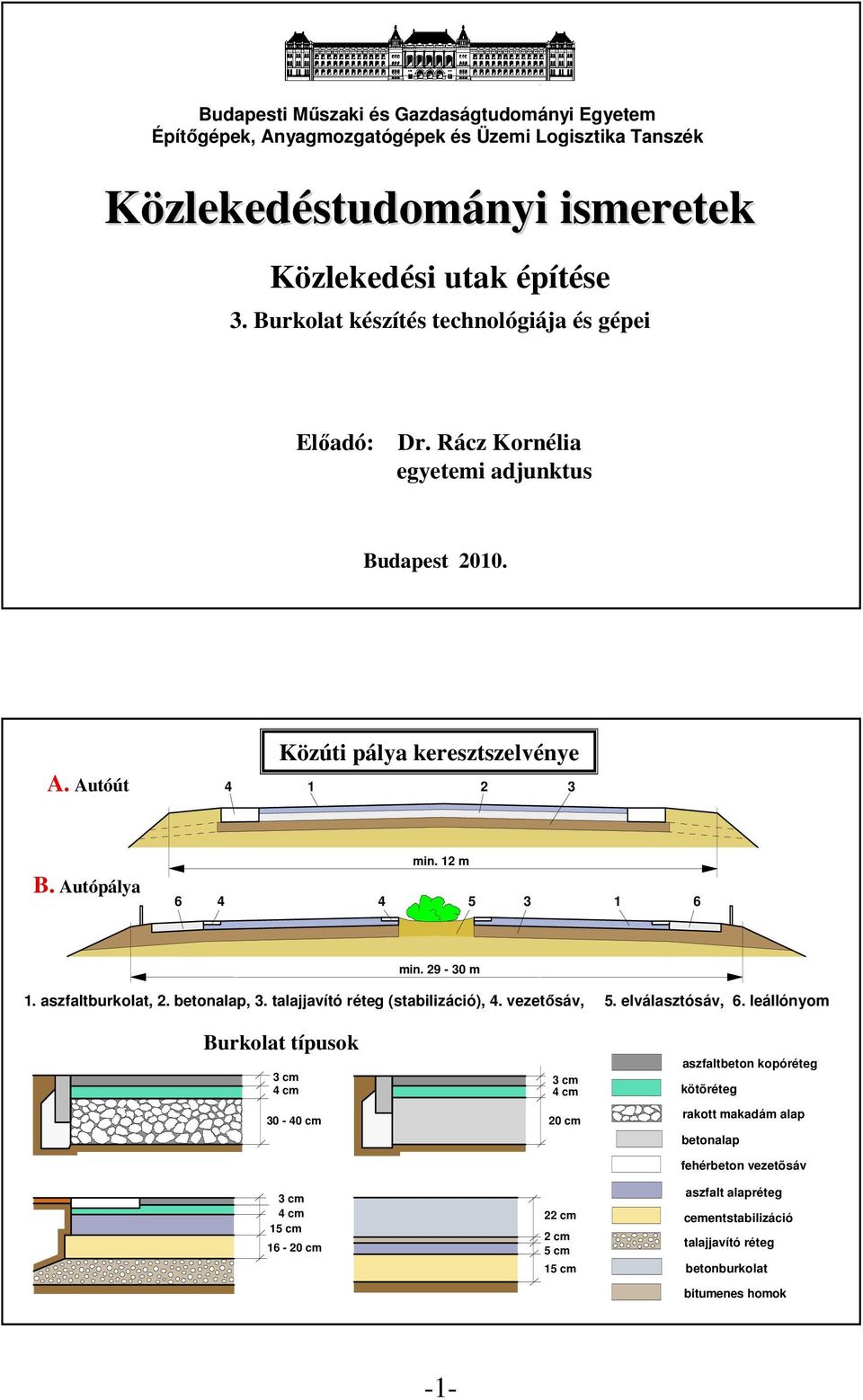

1 Budapesti Mőszaki és Gazdaságtudományi Egyetem Építıgépek, Anyagmozgatógépek és Üzemi Logisztika Tanszék Közlekedéstudományi ismeretek Közlekedési utak építése 3. Burkolat készítés technológiája és gépei Elıadó: Dr. Rácz Kornélia egyetemi adjunktus Budapest A. Autóút Közúti pálya keresztszelvénye min. 12 m B. Autópálya min m 1. aszfaltburkolat, 2. betonalap, 3. talajjavító réteg (stabilizáció),. vezetısáv, 5. elválasztósáv, 6. leállónyom Burkolat típusok 3 cm cm 30-0 cm 3 cm cm 15 cm cm 3 cm cm 20 cm 22 cm 2 cm 5 cm 15 cm aszfaltbeton kopóréteg kötõréteg rakott makadám alap betonalap fehérbeton vezetõsáv aszfalt alapréteg cementstabilizáció talajjavító réteg betonburkolat bitumenes homok -1-

2 Talajstabilizációs géplánc Feladata: az útalap terhelhetıségének növelése Módszerei: mechanikai (ha csak a durva, vagy a finom szemcsék hiányoznak) kötıanyagos (cementes, bitumenes, meszes) Mőveletek: a talaj fellazítása bontófoggal (1) a talaj aprítása marótárcsával (2) a szemcsés adalékanyag, és/vagy a cement (3) + a víz (), vagy a bitumen (bitumenemulzió, higított bitumen, habosított bitumen) kiszórása. a kiszórt anyagok és az eredeti talaj összekeverése marótárcsával (5) a stabilizált réteg tömörítése vibrolappal (6) és tömörítı hengerrel (7) Talajstabilizációs és burkolatfelújító berendezés Emulzió permetezı Felújított burkolat Régi burkolat Terítıpad Vibrogerenda Keverı egység Maróhenger A géplánc részei: önjáró zúzalékszóró víz, vagy cementtej szállító tartálykocsi bitumen szállító tartálykocsi burkolatfelújító célgép gréder (profil kialakítás) gumi és acélköpenyes vibrohengerek -2-

3 Burkolat-terítıgépek (finiserek) Terített réteg Tömörítés Kiegészítı egységek, gépek ASZFALT mm, Több réteg, rétegenként terítve Elızetes finiserrel Végleges hengerléssel A finisernek aszfalttal kapcsolatban lévı szerk. részei főthetıek BETON mm, Egy menetben bedolgozva Elızetes Végleges finiserrel (nagyobb hatékonyságú vibrátorok) A finiser után: érdesítı és utókezelı berendezések Közvetlen adagolású, kis teljesítményő aszfaltfiniser billenıplatós gépkocsi 2. adagolótartály 3 3. tolólemez. szintezılap 5. döngölıpalló 7 6. vibrációs tömörítılap 7. támasztógörgı A finiser munka közben Kaparószalagos aszfaltfiniserek aszfalt szállító jármő 2. adagolótartály 3. kaparószalag. tolólemez 5. szintezılap 6. vázszerkezet 7. elosztócsiga 8. döngölıpalló 9. tömörítılap 10. támasztógörgı Járda készítı finiser Adagolótartály töltése Kötelékben dolgozó finiserek -3-

4 Beton-bedolgozógépek (betonfiniserek) Rúdvibrátor szerkezete haladómő 2. csúszózsaluzat 3. betonelosztó csiga. rúdvibrátor 5. felületi vibrátor 6. lengı simítógép 7. villamos motor 8. gerjesztı tömeg 9. tápkábel 10. hidraulikus munkahenger 11. billentı tengely 12. laprugó Burkolati anyag terítése Útpálya szegély készítése betonfiniserrel laza betonkeverék 2. tömör betonburkolat Hézagbetét adagolóval ellátott betonfiniser 3. lánctalpas haladómő. magassági állítás Hézagbetét célja: a betontáblák elmozdulásának megakadályozása, a hossz- és a keresztirányú tágulási hézagokba beépített, tapadásgátlóval bevont acélrudakkal vázszerkezet 6. elosztócsiga 7. rúdvibrátor-sor 8. lehúzó zsaluzat 9. hézagbetét adagoló 10. házagbetét vibrátor 11. keresztirányú lengı simító 12. hosszirányú lengı simító 13. szintérzékelık 1. vezetıhuzal 15. hajtóegység Hosszirányú hézagbetét adagoló Több sávban épített burkolat keresztirányú hézagbetétei --

5 A burkolatkészítés szervezési feladatai A keverék megrendelésekor rögzíteni kell: az anyag minıségét, pontos összetételét (szemcseméret, hımérséklet, stb..), anyagmennyiséget, beépítési helyet, szállítási útvonalat, a szállítás ütemezését napi-, ill. óránkénti bontásban. Szállításnál folyamatos kapcsolattartás szükséges az építéshely és a keverıtelep között. Átvételkor minıség vizsgálat (rendszeres mintavétel, hımérséklet mérés, vizuális minısítés). Aszfaltkeverék vizuális minısítése Jellemzı Szín Gızölgés Önthetıség Tapadás MEGFELELİ TÚL HIDEG MELEGKÁROSULT fekete, gyengén csillogó barnás, tompa fényő szürkés színő nem gızölög sárgás színő jól önthetı darabos szóródik jól tapad kérgesedés a felületen kicsi, vagy nincs Bedolgozásnál: a finiser haladási sebességét a szállítás ütemezésével, és a tömörítı hengerek kapacitásával összehangoltan kell megválasztani. a környezet hımérsékletét, és az idıjárási viszonyokat is figyelembe kell venni. Szállítási idı hatása a burkolatépítési munkákra Az aszfalt beépíthetıségének idıtartama a hımérsékletétıl, és a rétegvastagságtól függıen Az aszfalt lehülésének idıtartama, a rétegvastagságtól, és a kezdeti hımérsékletétıl függıen Beépíthetıség ideje [perc] t körny = 10 o C 150 o C 135 o C Rétegvastagság [cm] Aszfalt hımérséklet [ o C] t körny = 10 o C 6 cm Tömöríthetıség határa 9 cm 12 cm 18 cm Lehülési idı [óra] A beton eltarthatósága a szállítási módtól és a környezeti hımérséklettıl függıen Szállító jármő Hımérséklet [ o C ] Szállítási idı [óra] Bedolgozási idı [óra] Mixerkocsi Billenıplatós gépkocsi ,0 1,5 1,5 0 0,75 0,75-5-

6 Fagypont körüli hımérséklet: Megfagyott alapzatra nem szabad burkolatot fektetni. Megengedett beépítési léghımérséklet, a burkolat típusától függıen Burkolat típus Hımérséklet > - 3 o C > 0 o C A burkolat fektetése elıtt az alapról a havat, és a jeget el kell távolítani. A tömörítı hengereknek közvetlenül a finiser után kell dolgozniuk. Nyári forróság: Idıjárás hatása az aszfaltozási munkákra A szállítási hımérsékletnél a környezeti hımérsékletet is figyelembe kell venni. Gumikerekes hengereket nem célszerő alkalmazni (szétosztályozódást okozhat). A forgalmat legalább 0 o C-ra lehőlt burkolatra szabad csak ráengedni. Csapadékos idıjárási viszonyok: ALAPRÉTEG KÖTİRÉTEG ZÁRÓRÉTEG > ( 3 6 ) o C vastagságtól függıen Záróréteget, esıben, vagy vizes alapra nem szabad építeni. Esı után, a terítés folytatása elıtt el kell távolítani az alapon összegyőlt csapadékot. Idıjárás hatása a betonozási munkákra A beton kötési ideje függ a környezeti hımérséklettıl: +20 o C-on a végszilárdságát 28 nap alatt éri el + 5 o C-on a végszilárdságát nap alatt éri el ha a betonban lévı víz a kötési folyamat elején fagy meg, a beton megrepedezik, ezért a végszilárdsága soha sem éri el a kívánt értéket (ok: a víz állapotváltozásakor bekövetkezı térfogat-növekedés) Fagypont körüli hımérséklet: Meleg beton készítése (kiszállítás: 0-5 o C) Fagyásgátló adalékszerek alkalmazása Légpórusképzı adalékszerek alkalmazása (a vegyszer hatására kialakuló 0,05-0,30 mm átmérıjő légbuborékok tágulási tartályként viselkednek) Betonburkolat készítésnél csak korlátozottan alkalmazható Nyári forróság: légbuborék Probléma: a keverıvíz gyors elpárolgása Védekezés: kis hıfejlesztéső cementek alkalmazása keverési hımérséklet csökkentése párolgás csökkentése (takarással, párazáró bevonatokkal) Csapadék: a frissen elterített beton víztartalmát megváltoztathatja víz jég légbuborék -6-
