FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai
|
|
- Viktor Juhász
- 8 évvel ezelőtt
- Látták:
Átírás

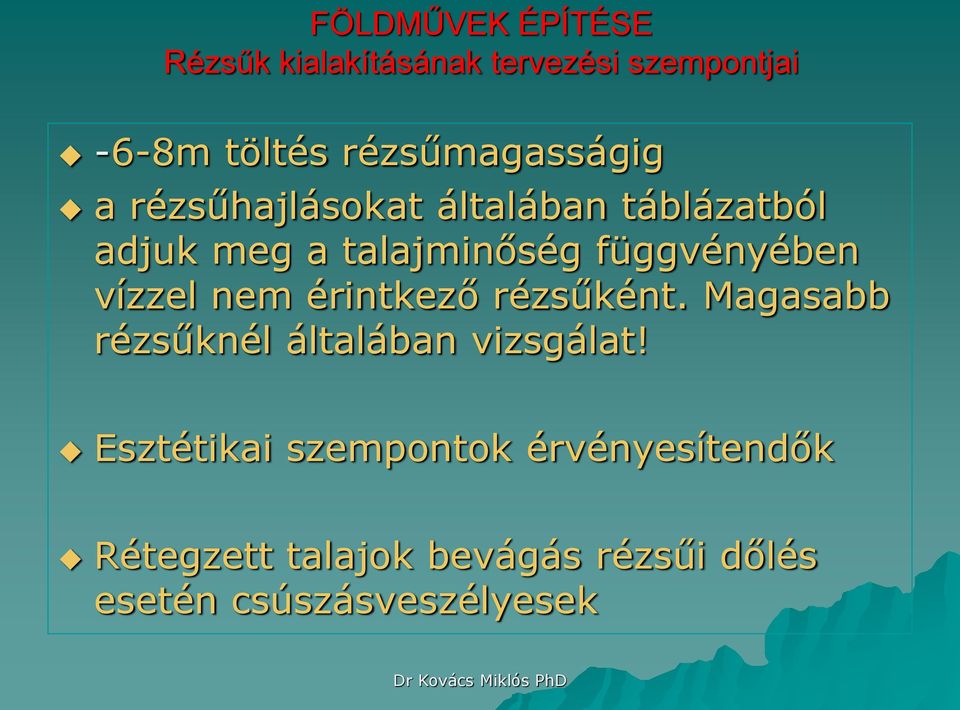

1 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai -6-8m töltés rézsűmagasságig a rézsűhajlásokat általában táblázatból adjuk meg a talajminőség függvényében vízzel nem érintkező rézsűként. Magasabb rézsűknél általában vizsgálat! Esztétikai szempontok érvényesítendők Rétegzett talajok bevágás rézsűi dőlés esetén csúszásveszélyesek
2 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai
3 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO 20 m mély bevágás rétegzett rézsűjánek csúszása
4 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO
5 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO
6 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO Stabilizálás kőlábbal
7 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO
8 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO
9 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO
10 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai MO

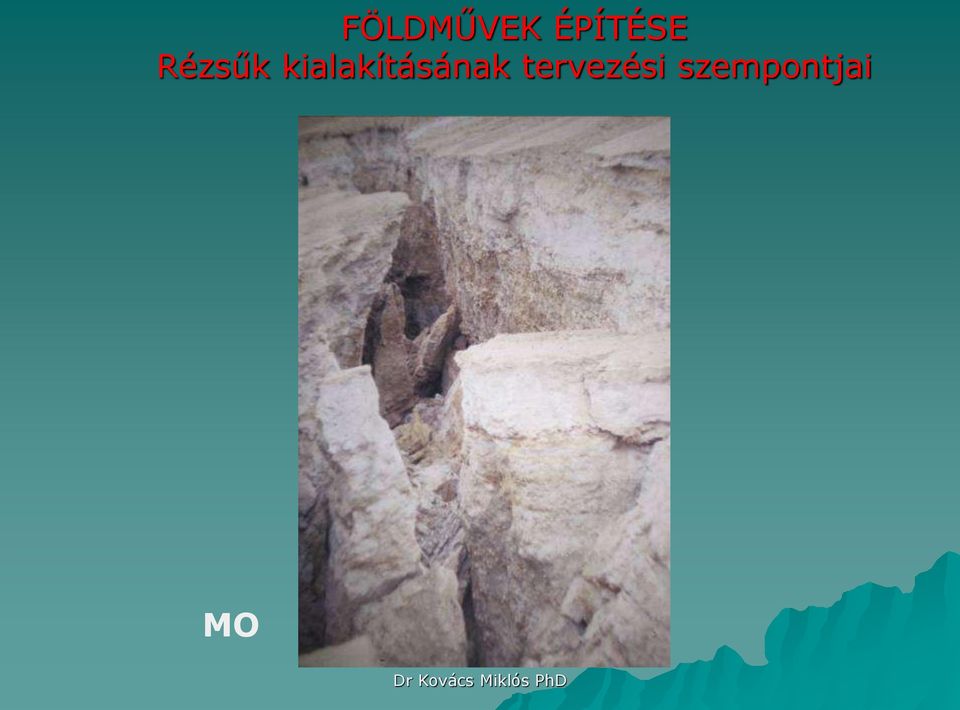

11 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai Löszbevágások rézsűi
12 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai Sziklabevágások 6/4 6/4 laza fedõ 4/4 4/4 kõzetmáladék 2/4 1/4 2/4 1/4 repedezett kõzet ép kõzet biztonsági zóna
13 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai Bevágás vulkáni tufában
14 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai
15 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai Stabilizáslás sziklahorgonyokkal
16 FÖLDMŰVEK ÉPÍTÉSE Rézsűk kialakításának tervezési szempontjai Időtényező szerepe Szilárdságcsökkenés mozaikos anyagoknál (Skempton) Különféle hatások (pl.: kémiai mállás) Fundamentális nyírószilárdság
17 FÖLDMŰVEK ÉPÍTÉSE A földmunkák részfeladatai a következők: Talajfeltárás a földmű vonalán és az anyagnyerő helyen A talajok osztályozása földműépítés szempontjából Az építéstechnológiához szükséges talajfizikai jellemzők meghatározása (w, szemeloszlás, Ip, tömöríthetőség, fagyérzékenység, stb.) A munkaterület előkészítése, töltésalapozás A talajok fejtése A talajok szállítása a beépítés helyére Beépítés (döntés, terítés, tömörítés) Az előírt tömörség ellenőrzése Talajjavítás

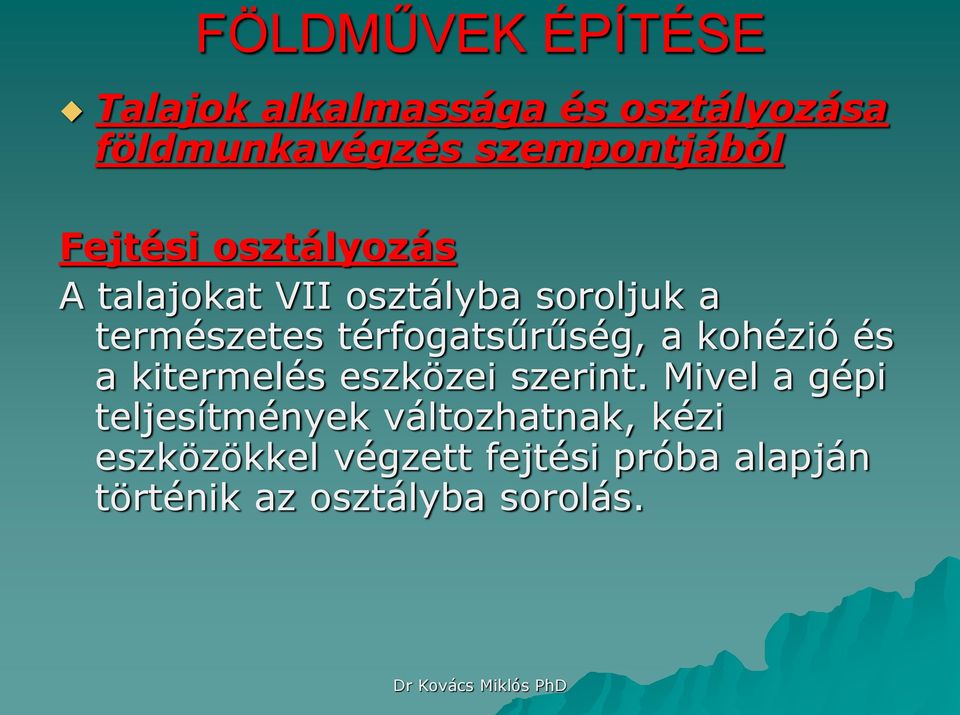

18 FÖLDMŰVEK ÉPÍTÉSE Talajok alkalmassága és osztályozása földmunkavégzés szempontjából Fejtési osztályozás A talajokat VII osztályba soroljuk a természetes térfogatsűrűség, a kohézió és a kitermelés eszközei szerint. Mivel a gépi teljesítmények változhatnak, kézi eszközökkel végzett fejtési próba alapján történik az osztályba sorolás.

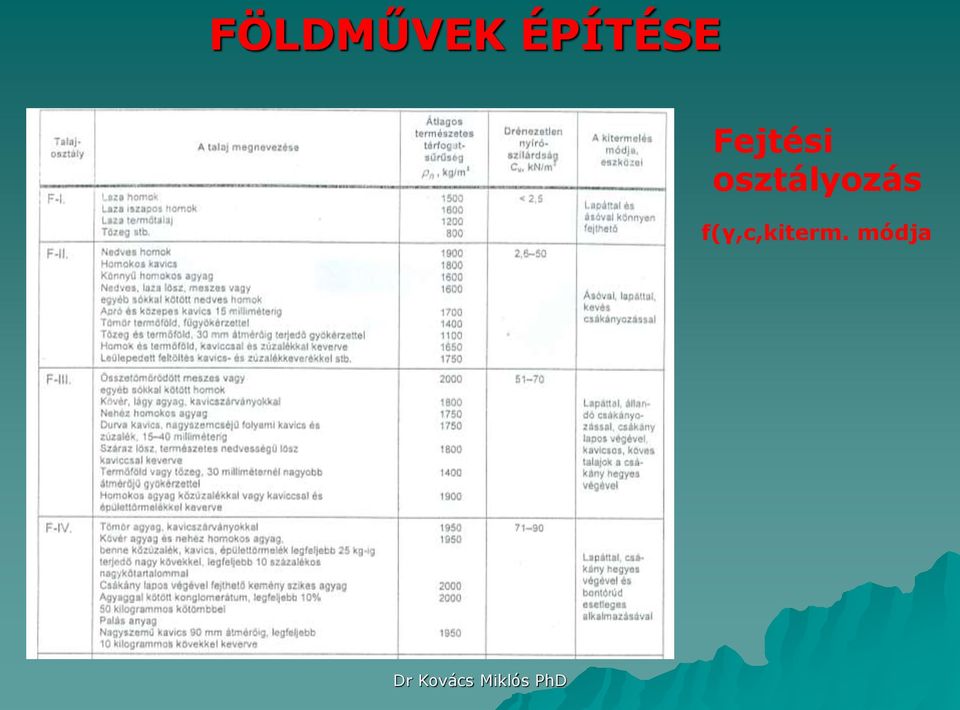

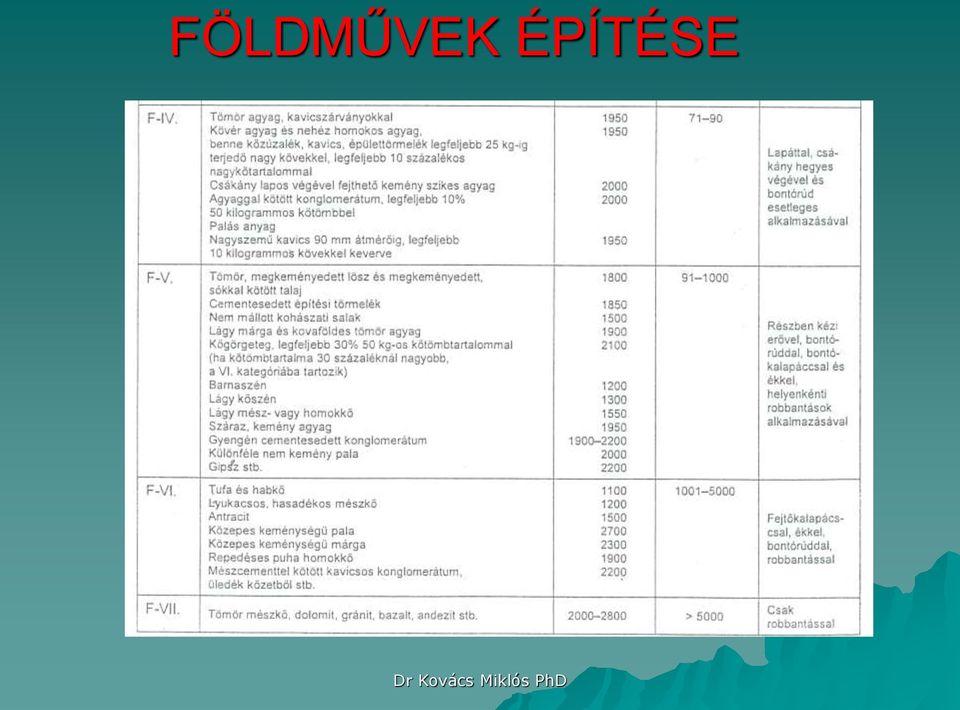

19 FÖLDMŰVEK ÉPÍTÉSE Fejtési osztályozás f(γ,c,kiterm. módja
20 FÖLDMŰVEK ÉPÍTÉSE
21 FÖLDMŰVEK ÉPÍTÉSE Hidraulikus kotró
22 FÖLDMŰVEK ÉPÍTÉSE Forgó felsővázas drótköteles kotró

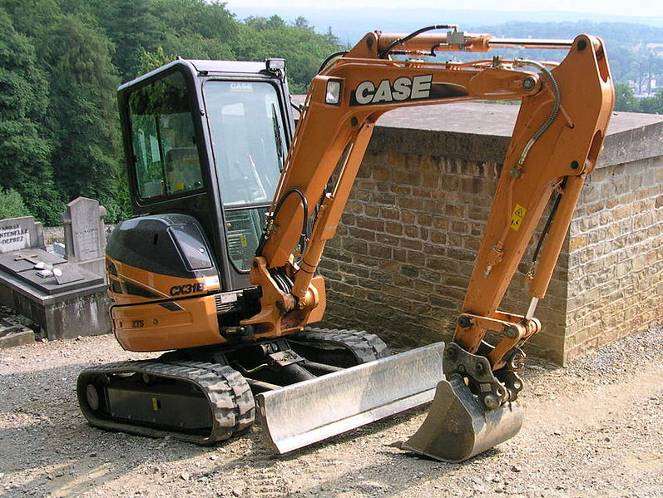

23 FÖLDMŰVEK ÉPÍTÉSE Minikotró

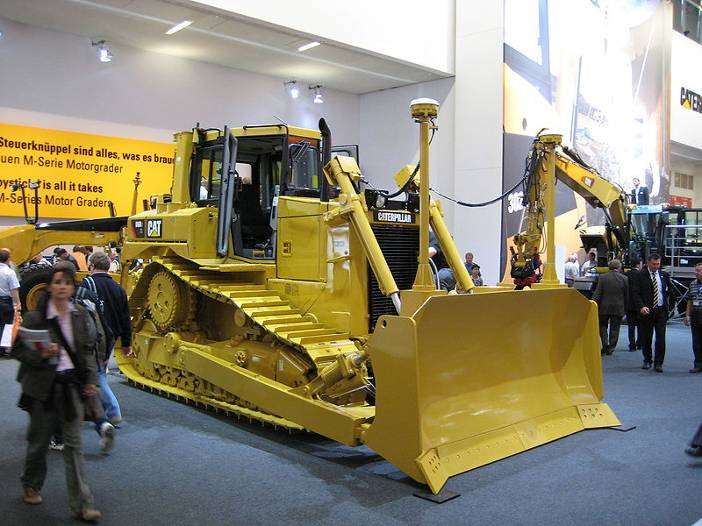

24 FÖLDMŰVEK ÉPÍTÉSE
25 FÖLDMŰVEK ÉPÍTÉSE Teleszkóp kotró
26 FÖLDMŰVEK ÉPÍTÉSE
27 FÖLDMŰVEK ÉPÍTÉSE
28 FÖLDMŰVEK ÉPÍTÉSE
29 FÖLDMŰVEK ÉPÍTÉSE

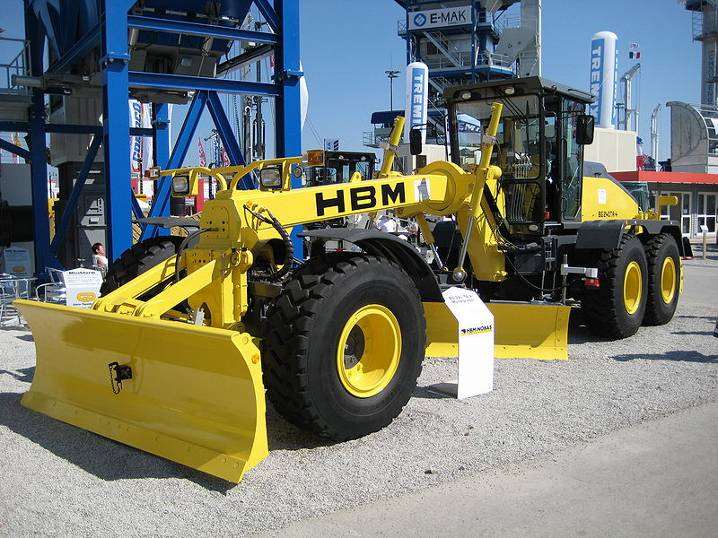

30 FÖLDMŰVEK ÉPÍTÉSE
31 FÖLDMŰVEK ÉPÍTÉSE földnyeső
32 FÖLDMŰVEK ÉPÍTÉSE
33 FÖLDMŰVEK ÉPÍTÉSE Osztályozás beépíthetőség szerint
34 FÖLDMŰVEK ÉPÍTÉSE
35 FÖLDMŰVEK ÉPÍTÉSE Osztályozás tömöríthetőség szerint
36 FÖLDMŰVEK ÉPÍTÉSE Az elérendő tömörségi értékek
37 FÖLDMŰVEK ÉPÍTÉSE
38 FÖLDMŰVEK ÉPÍTÉSE A munkaterület előkészítése, töltésalapozás Mind a töltés, mind a bevágás helyén a növényzetet és a humuszréteget, ill. a térszíni egyéb, alkalmatlan réteget a térszínről el kell távolítani. A humuszt, általában deponálják, és rézsűk védelmére használják fel. A térszíni réteget tömörítik. 5% hajlású terepen egyéb intézkedés nem szükséges 5-10% terephajlás esetén a felszín érdesítése elegendő 10-25%-os hajlású terepet lépcsőzni kell 25%-nál nagyobb terephajlás esetén fogazás. Különleges esetekben a töltésalapozást, ill. a töltés megtámasztását egyedileg kell megtervezni.
39 FÖLDMŰVEK ÉPÍTÉSE A munkaterület előkészítése, töltésalapozás Töltésalapozás > 5-10 % =10-25% lépcsõzés 3~5 %
40 FÖLDMŰVEK ÉPÍTÉSE A munkaterület előkészítése, töltésalapozás Λ >25% Λ=tgα α
41 FÖLDMŰVEK ÉPÍTÉSE A munkaterület előkészítése, töltésalapozás
42 FÖLDMŰVEK ÉPÍTÉSE Rézsű stabilizálása
43 FÖLDMŰVEK ÉPÍTÉSE Rézsű stabilizálása
44 FÖLDMŰVEK ÉPÍTÉSE Rézsű stabilizálása
45 FÖLDMŰVEK ÉPÍTÉSE Rézsű stabilizálása, inklinométeres mérés
46 FÖLDMŰVEK ÉPÍTÉSE Inklinométer cső a nagyátmérőjű megtámasztó szerkezetben
47 FÖLDMŰVEK ÉPÍTÉSE Töltésalapozás kis teherbírású, puha agyagok, tőzegek esetén A. Talajcsere, talajjavítás - A/1. Vékony, nem teherbíró réteg esetén a puha réteg eltávolítása és homokos kavics talajcsere beépítése - A/2. Mélytömörítés - A/3.Függőleges drénezés (drénszalag, kavicscölöp) - A/4. Habarcsolt, ill. kötőanyaggal készített kavics/kő cölöpök - A/5. Lépcsős, időben eltolt építés
48 FÖLDMŰVEK ÉPÍTÉSE Töltésalapozás kis teherbírású, puha agyagok, tőzegek esetén A/1 Talajcsere Kis teherbírású Homokos kavics
49 TALAJJAVÍTÁS A/2. Mélytömörítés + KELLER GRUNDBAU (D. Adam)
50 FÖLDMŰVEK ÉPÍTÉSE TALAJJAVÍTÁS A/3. Függőleges drénezés
51 FÖLDMŰVEK ÉPÍTÉSE TALAJJAVÍTÁS Függőleges drénezés W. Strigler 1 töltéstest, 2 paplandrén, 3 munkaszint merev zúzottkövön, 4 a konszolidálandó, puha altalaj, 5 kavicscölöpök, 6 töltéstúlterhelés, 7 teherbíró altalaj
52 FÖLDMŰVEK ÉPÍTÉSE TALAJJAVÍTÁS A homokcölöp drén hatásmechanizmusa Drénezés nélkül S = 4,2 m W. Strigler S = 2,4 m
53 FÖLDMŰVEK ÉPÍTÉSE Töltésalapozás kis teherbírású, puha agyagok, tőzegek esetén Töltésalapozás szerkezeti megoldásokkal Georács erősítő elem Szemcsés talaj Kis teherbírású talaj Geotextilia elválasztó réteg
54 FÖLDMŰVEK ÉPÍTÉSE Töltésalapozás kis teherbírású, puha agyagok, tőzegek esetén Lépcsős, időben eltolt építés
55 FÖLDMŰVEK ÉPÍTÉSE Töltésalapozás kis teherbírású, puha agyagok, tőzegek esetén Időben lépcsősen eltolt töltésépítés W. Strigler
56 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés Talajok tömörítése és tömöríthetősége A lazán beépített földtömeg az önsúlya, a forgalom, a beszivárgó víz és a fagy hatására ülepedik, tömörödik. A lazán beépített földtömegre helyezett építmények alakváltoznak, süllyednek. A laza földtömeg könnyen átázik, így szilárdsága is csökken. Áteresztőképessége nagy lenne könnyen szivárgás indulhat meg. A tömörítéssel a vázolt káros hatások kiküszöbölhetők.
57 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés A földművek tömörítésénél felmerülő kérdések: Milyen legyen a beépítendő talaj tömörsége és azt hogyan határozzák meg A tömörséget a tömörségi fokkal adjuk meg. Megállapítása egyszerű ill. módosított Proctor-kísérlettel
58 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés Tömörségi fok ahol ρ d a vizsgált réteg száraz térfogatsűrűsége ρ dmax a talaj legnagyobb száraz térfogatsűrűsége
59 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés ρ dmax megállapítása egyszerű ill. módosított Proctor-kísérlettel Kísérlet V Rétegszám Döngölősúly H típusa [cm 3 ] [db] [kg] [cm] Ütésszám Egyszerű ,5 30,5 25 Módosított ,
60 KÖZLEKEDÉSI PÁLYÁK FÖLDMŰVEI DR. KOVÁCS MIKLÓS
61 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés
62 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés Különböző talajok tömörítési görbéi
63 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés Relatív tömörség (szemcsés talajoknál)

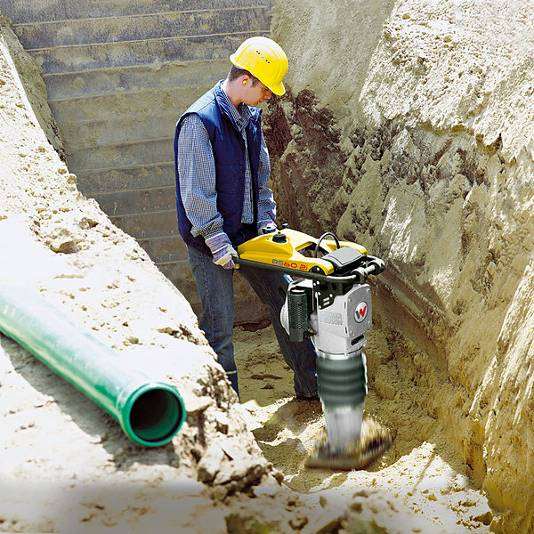

64 FÖLDMŰVEK ÉPÍTÉSE Töltésépítés Tömörítő eszközök és alkalmasságuk Talajfajta Szemcsés Gyengén kötött Kötött Tömörítő eszköz döngölők (béka, lap) vibrolapok vibrohengerek gumiabroncsos henger sima henger vibrolap vibrohenger bütykös henger gumiabroncsos henger döngölőlap
65 KÖZLEKEDÉSI PÁLYÁK FÖLDMŰVEI A tömörítést befolyásoló tényezők A tömörítési mód hatása Dinamikus: - alapvetően döngölés, összenyomódás pillanatnyi nagy erőhatásra - vibrálás, statikus erőhatással Statikus: összenyomás (kompresszió) hosszabban tartó erőhatással Gyúrás: talajszerkezet átdolgozásával, új, talajszerkezet létrehozásával
66 KÖZLEKEDÉSI PÁLYÁK FÖLDMŰVEI DR. KOVÁCS MIKLÓS
67 KÖZLEKEDÉSI PÁLYÁK FÖLDMŰVEI DR. KOVÁCS MIKLÓS
68 FÖLDMŰVEK ÉPÍTÉSE
69 FÖLDMŰVEK ÉPÍTÉSE
70 FÖLDMŰVEK ÉPÍTÉSE
71 FÖLDMŰVEK ÉPÍTÉSE
72 FÖLDMŰVEK ÉPÍTÉSE
73 FÖLDMŰVEK ÉPÍTÉSE
74 FÖLDMŰVEK ÉPÍTÉSE
75 FÖLDMŰVEK ÉPÍTÉSE
76 FÖLDMŰVEK ÉPÍTÉSE
77 FÖLDMŰVEK ÉPÍTÉSE
78 FÖLDMŰVEK ÉPÍTÉSE (Dr. D. Adam)
79 FÖLDMŰVEK ÉPÍTÉSE (Dr. D. Adam)
80 FÖLDMŰVEK ÉPÍTÉSE (Dr. D. Adam)
81 FÖLDMŰVEK ÉPÍTÉSE Monitoring Tömörség ellenőrzése Az előírt tömörségek elérését a töltéstest helyszíni vizsgálatával (ρ d ) ellenőrizni kell. Közvetlen módszerek: Zavartalan minták vétele: mintavevő hengerekkel Mintavétel térfogatméréssel Radioizotópos eljárással Közvetett módszerekkel Dinamikus vagy statikus szondázással Könnyű ejtősúlyos berendezéssel Teljes felületen történő tömörségellenőrzés vibrohengerekkel
82 FÖLDMŰVEK ÉPÍTÉSE Tömörségellenőrzés ρd=md/v TÖMEG ÉS TÉRFOGATMÉRÉS Zavartalan minták vételével
83 FÖLDMŰVEK ÉPÍTÉSE Tömörségellenőrzés TÖMEG ÉS TÉRFOGATMÉRÉS ρd=md/v Gumiballonos térfogatmérő V
84 FÖLDMŰVEK ÉPÍTÉSE Tömörségellenőrzés ρd=md/v md TÖMEG ÉS TÉRFOGATMÉRÉS Homokszóró berendezés V
85 FÖLDMŰVEK ÉPÍTÉSE Tömörségellenőrzés Izotópos tömörségmérés
86 FÖLDMŰVEK ÉPÍTÉSE Tömörségellenőrzés Geiger - Müller száml. sugárforrás
87 FÖLDMŰVEK ÉPÍTÉSE Földművek teherbírása A földműre épített (pálya)szerkezet tartós teherbírását biztosítani kell. A teherbírást az E 2 teherbírási modulussal kell értelmezni (ami lényegében a földmű anyagának a merevségét jelenti) Jelentősége főként a pályaszerkezet alatti (~1 m vtg.) földmű zónában fontos.

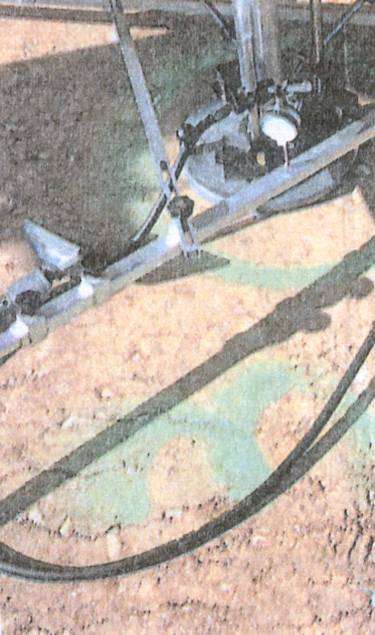

88 FÖLDMŰVEK ÉPÍTÉSE A teherbírás (E 2 ) meghatározása - helyszíni és laboratóriumi mérésekkel helyszíni: tárcsás teherbírás mérés (E 2 ) statikus, dinamikus laboratóriumi: E 2,,(statikus) vagy CBR vizsgálat (átszámítással:e 2 = 10 CBR 2/3 )
89 FÖLDMŰVEK ÉPÍTÉSE STATIKUS TÁRCSÁS TERHELÉS Eredmények Teherbírási modulus E = 1,5.p.r ; E 1 ; E 2 S Tömörödési tényező E 2 T t = ; E 1
90 FÖLDMŰVEK ÉPÍTÉSE Mérési jegyzőkönyv
91 FÖLDMŰVEK ÉPÍTÉSE Tárcsás vizsgálat eredménye

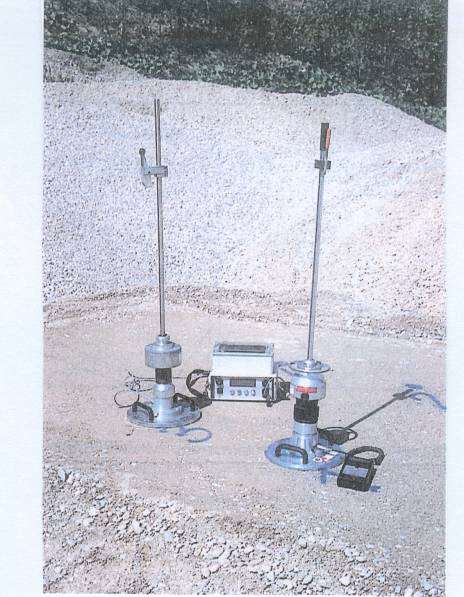

92 FÖLDMŰVEK ÉPÍTÉSE DINAMIKUS TÁRCSÁS TERHELÉS Eredmény Din. teherbírási modulus E vd = 1,5.σ max S
93 E 2 (N/mm 2 ) FÖLDMŰVEK ÉPÍTÉSE E 2 = 3 E vd E vd (N/mm 2 ) E 2 = 2 E vd KUDLA ET AL (1991) - homok KUDLA ET AL (1991) - iszapos agyag WEINGART (1994) DAMM (1997) FLOSS (1997) - durvaszemcsés FLOSS (1997) - finomszemcsés és átmeneti SULEWSKA (1998) BRANDL ET AL (2003) HILDEBRAND (2003) GONCALVES (2003) - agyag GONCALVES (2003) - homokos kavics ZORN (2007) LJUBLJANAI MŰSZAKI EGYETEM (2007) KIM ET AL (2007) ZTV-StB LAS ST 96 ZTV-StB LBB LSA 05/07 Baustoff- und Betonprüfstelle Wetzlar ZTVE-StB
94 FÖLDMŰVEK ÉPÍTÉSE Javasolt E 2 E vd átszámítás különböző talaj- illetve alaprétegek esetén Talaj vagy alapréteg típusa Javasolt átszámítási képlet R 2 Durva- és finomszemcsés talajok E 2 = 1,58 E vd 0,55 Átmeneti talajok E 2 = 1,30 E vd 0,72 Zúzottkő alaprétegek, szemcsés és mechanikai stabilizációs alaprétegek E 2 = 1,69 E vd 0,67 Dr. Tompai Zoltán
95 FÖLDMŰVEK ÉPÍTÉSE (Dr. D. Adam)
96 GEOMŰANYAGOK MÉLYÉPÍTÉSI ALKALMAZÁSA
97 Történeti áttekintés Geoműanyagok előtti időszak A kezdet már i.e ban, Ur-Nammu sumer király toronytemplom építésénél, folytatás Babilonban Joseph Monier 26 éves francia kertész 1849-ben találja fel a vasbetont Természetes anyagú szűrők régóta a víztelenítésben, mezőgazdasági vízgazdálkodásban termett szemcsés talajok szalma, nád, fűrészpor
98 Probléma természetes anyagok hiánya, fizikai tulajdonságaik nem, vagy csak részben szabályozhatók, drágák, mind kitermelésüknél, mind a beépítésnél.
99 Műanyag, geoműanyag Alexander Parks angol kémikus előállítja az első műanyagot, a róla elnevezett parkezint Hermann Staudinger német vegyész ben megalapozza a makro-molekuláris kémiát, kidolgozza a polimerek elméletét, amely a műanyagkémia tudományos alapja. Az 1930-as évek végére ismertté válik az összes, a műanyagok előállítására szükséges eljárás
100 Geoműanyagok fajtái
101 Geoműanyagok
102 Műanyagoknak a mélyépítésben történő alkalmazása a múlt század 50-es éveitől számítható, nagyobb mértékben a 60-as évek második felétől Magyarországon az első geotextília beépítés töltés alatti vastag tőzegrétegre történt ben! Egyéb geoműanyagok csak 90-es évektől!
103 Geotextília A leggyakrabban alkalmazott geoműanyag Fő feladat, szerep eltérő anyagú, tulajdonságú talajok szétválasztása, meghatározott szemcseméretű talajfrakciók visszatartása, a szivárgó víz átengedése, azaz szűrés drénezés erősítés fizikai behatások mérséklése, védelem
104 Geotextiliák funkciói elválasztás

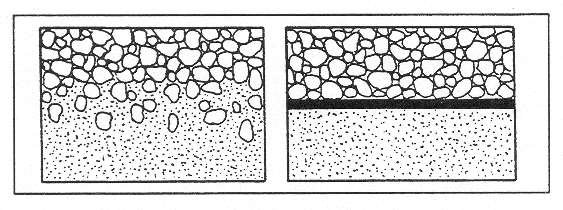

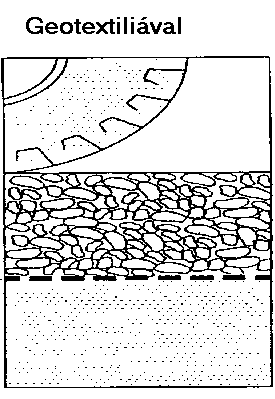

105 Geotextiliák funkciói Mit értünk elválasztó funkción? A textilia megakadályozza két különböző szemcseméretű (durva és finom) talaj összekeveredését a vízmozgás biztosítása mellett.

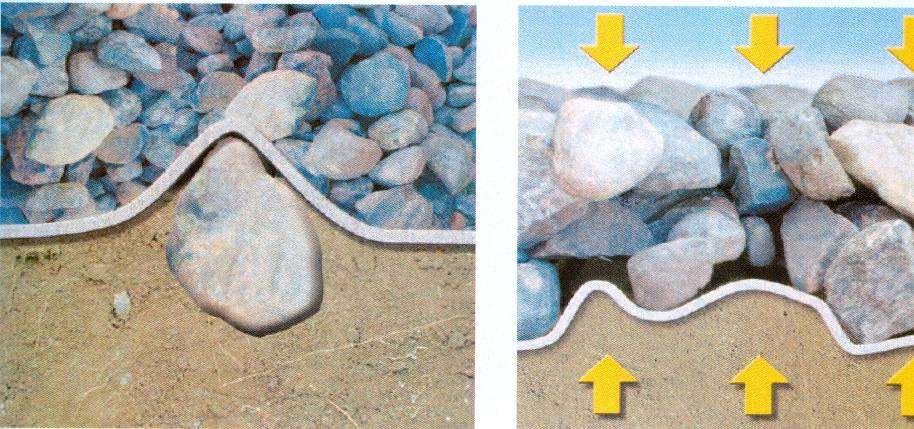

106 Geotextiliák funkciói elválasztás
107 Geotextiliák funkciói

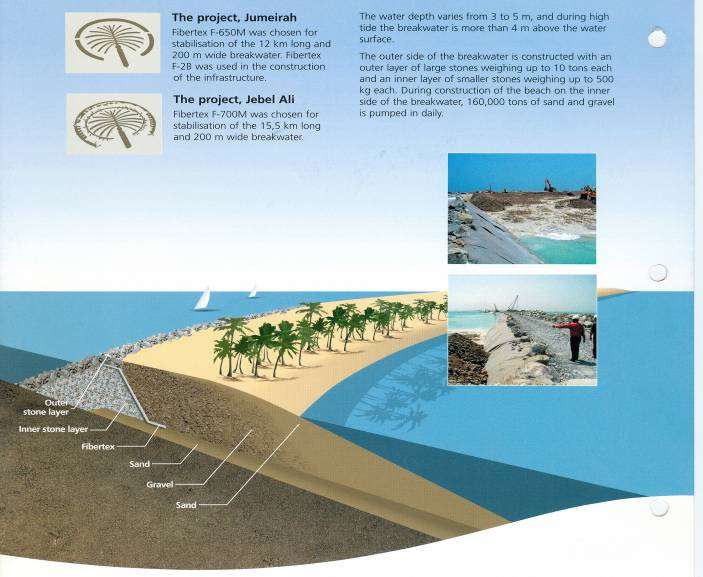

108 Geotextiliák funkciói Elválasztás+ szűrés
109 Geotextiliák funkciói
110 Geotextiliák funkciói szűrés

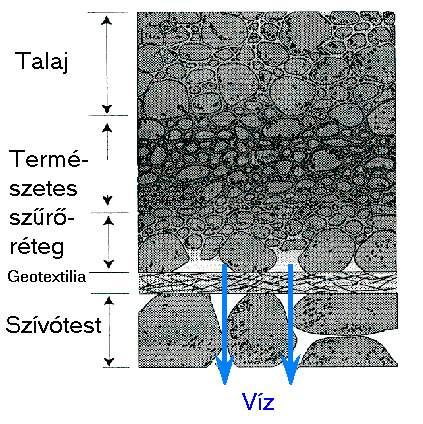

111 Geotextiliák funkciói A hatékony geotextilia tulajdonságai: megfelelő pórusméret és pórusméret eloszlás a szűrt talajénál nagyobb vízáteresztő-képesség elegendő áteresztőképesség terhelés alatt is a beépítési igénybevételeket tűrő mechanikai tulajdonságok vegyi, biológiai hatásokkal szembeni ellenállás
112 Geotextiliák funkciói Hatékony pórusméret A textilia jó pórusméret eloszlása, hatékony pórusmérete megakadályozza a szűrő eltömődését. A példában a pórusméretek 80 %-a kisebb, mint 0,40 mm.
113 Geotextiliák funkciói szűrés
114 Geotextiliák funkciói drénezés
115 Geotextiliák funkciói Drénezés
116 Geotextiliák funkciói védelem
117 Geotextiliák funkciói védelem
118 Georács anizotróp kohézió biztosítása a talajnak, azaz erősítés Erőátadás, ill. felvétel: Súrlódással és szerkezeti ellenállással
119 Georács Törésmechanizmus puha altalaj esetén:
120 Georács A georács erősítő hatása töltéstest alatt:
121 Georács
122 Georács, beépítés
123 Georács Egyirányban teherviselő rács
124 Georács, meredek rézsű
125 Georács, meredek rézsű

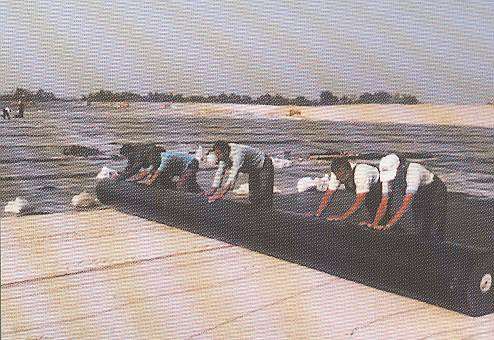

126 Geomembrán hulladéklerakók, tározók, vízfolyások, stb. szigetelés,
127 Geomembrán
128 Geoháló mélyépítésben a geokompozit egyik eleme, pl, drén elem
129 Geokompozit összetett geoműanyag szerkezet, pl. geodrén felületszivárgó
130 Geokompozit felületszivárgó
131 Geokompozit
132 Geokompozit felületszivárgó
133 Alapanyag vizsgálatok cél a termék előírt, vagy kívánt fizikai tulajdonságainak megfelelő alapanyag (műanyag) használata a gyártásnál
134 Geoműanyag termék vizsgálatok cél, a kész, még be nem épített termékre megadott, vagy elérni kívánt mechanikai, ill. hidraulikai jellemzők ellenőrzése
135 A talaj és a geoműanyag termék kölcsönhatásának a vizsgálatai cél, a geoműanyag termék a talajba építve is elérje a számára ott előírt, vagy megkívánt mechanikai, ill. hidraulikai határértékeket
136 A méretezés alapjai, a méretezéshez szükséges adatok Altalaj: Talajállapot Teherbíró képesség Töltésanyag: Minőség Nyírószilárdság Töltésgeometria Geotextilia szilárdsági jellemzői Forgalmi terhelés: Tengelynyomás/Abroncsnyomás Járműszám Megengedett nyomvályú mélység
137 A méretezés alapjai, a méretezéshez szükséges adatok CBR: EN ISO Ø 50 mm Ø 150 mm
138 CBR: EN ISO 12236
139 CBR: EN ISO 12236
140 500 mm A méretezés alapjai, a méretezéshez szükséges adatok Kúpejtés: EN kg Ø 150 mm
141 Kúpejtés: EN 918
142 A méretezés alapjai, a méretezéshez szükséges adatok
143 ESETTANULMÁNY
144 Alkalmazási területek
145 Alkalmazási területek
146 Alkalmazási területek
147 Töltésszétcsúszás
148 A vizsgálat véges elemes modellje
149 A csúszási biztonság számítása A biztonságot a tényleges és a stabilitáshoz legalább szükséges belső súrlódási szög tangense, illetve a tényleges és a stabilitáshoz legkevesebb szükséges kohézió hányadosaként értelmezi a Plaxis program: tan c c. tan ' c' A fentiek szerinti csökkentő tényezővel mindaddig változtatja a program a modellben szereplő anyagok nyírószilárdságát, tan tan, c amíg csak a mozgások nem növekednek korlátlanul. A csökkentő tényező lehetséges maximuma adja az állékonysági biztonság értékét. c c

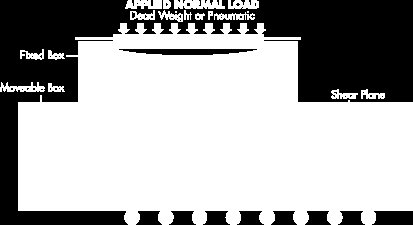

150 Súrlódás georács : a talaj teljes nyírószilárdságával számolhatunk, szőtt textília =17-20,
151 ELMOZDULÁSOK TÖRÉSI ÁLLAPOTBAN, GEORÁCS NÉLKÜL
152 Deformációk georács alkalmazásával
153 Geoműanyagok alkalmazása földművekben
154 Geoműanyagok alkalmazása földművekben
155 Geoműanyagok alkalmazása földművekben
156 Geoműanyagok alkalmazása műtárgyaknál
157 Útirány
158 GEOMŰANYAGOK A hölgyek öltözete geoműanyag
159 FÖLDMŰVEK VÍZTELENÍTÉSE A földmű teherbírását, állékonyságát, leginkább a víz kártételei veszélyeztetik. A károsító vízhatások és az ellenük ható védekezési módok képezik a fejezet tárgyát.
160 A víztelenítés szerepe, jelentősége mérnöki létesítményeknél Közlekedésépítési létesítményeknél Pályaszerkezetek (felépítmény) víztelenítése Cél: A pályaszerkezet alá jutó víz elvezetése a pályaszerkezet alatti talaj teherbírásának megőrzése érdekében A földmű (alépítmény) víztelenítése Cél: A földmű állékonyságának, teherbírásának és mozdulatlanságának megőrzése Utak, autópályák, vasúti pályák, terminálok, repülőterek, parkolók stb. Megoldás Víztelenítés: csapadékcsatornázás, szivárgó rendszerek építése
161 FÖLDMŰVEK VÍZTELENÍTÉSE FELSZÍNI VÍZELVEZETÉS
162 FÖLDMŰVEK VÍZTELENÍTÉSE Károsító vízhatások Bevágás, ill. vegyes szelvénynél Töltés szelvénynél
163 FÖLDMŰVEK VÍZTELENÍTÉSE VÍZ!!!
164 FÖLDMŰVEK VÍZTELENÍTÉSE VÍZ!!! VÍZ!!!
165 FÖLDMŰVEK VÍZTELENÍTÉSE Felszíni vízelvezetés Földműre hulló csapadék Védekezés: Megfelelő lejtések, alkalmazása rézsűknél Rézsűk biológiai védelme (füvesítés) Rézsűk burkolása Elvezető rendszerek Árkok: burkolatlan, burkolt (esés fgv.-ben) Folyókák Surrantók Csapadékcsatornák
166 FÖLDMŰVEK VÍZTELENÍTÉSE Földmedrű talpárok (trapézszelvény)
167 FÖLDMŰVEK VÍZTELENÍTÉSE Földmedrű talpárok (csészeszelvény)
168 FÖLDMŰVEK VÍZTELENÍTÉSE Lejtésviszonyokkal kapcsolatos kialakítások
169 FÖLDMŰVEK VÍZTELENÍTÉSE
170 FÖLDMŰVEK VÍZTELENÍTÉSE
171 FÖLDMŰVEK VÍZTELENÍTÉSE Burkolt talpárok (trapézszelvény
172 FÖLDMŰVEK VÍZTELENÍTÉSE
173 FÖLDMŰVEK VÍZTELENÍTÉSE Burkolt oldalárok (trapézszelvény
174 FÖLDMŰVEK VÍZTELENÍTÉSE Burkolt csészeszelvényű oldalárok
175 FÖLDMŰVEK VÍZTELENÍTÉSE Padka folyóka Bevágási rézsű 20 Padka
176 10 FÖLDMŰVEK VÍZTELENÍTÉSE Bevágási rézsű Padka folyóka hossz-szivárgóval 20 Padka 6 6 Kavics szivárgó test
177 FÖLDMŰVEK VÍZTELENÍTÉSE
178 FÖLDMŰVEK VÍZTELENÍTÉSE Folyóka metszet
179 FÖLDMŰVEK VÍZTELENÍTÉSE
180 FÖLDMŰVEK VÍZTELENÍTÉSE Felszíni vízelvezetés kisműtárgyai (l. vízépítés) Csőátereszek Túlemelés, süllyedések miatt Min. 0,8-1,0 m takarás Körszelvény, tojásszelvény, békaszáj-szelvény Anyaga:beton, vasbeton,acél hullámlemez talajra ágyazva
181 FÖLDMŰVEK VÍZTELENÍTÉSE
182 FÖLDMŰVEK VÍZTELENÍTÉSE
183 FÖLDMŰVEK VÍZTELENÍTÉSE
184 FÖLDMŰVEK VÍZTELENÍTÉSE
185 FÖLDMŰVEK VÍZTELENÍTÉSE

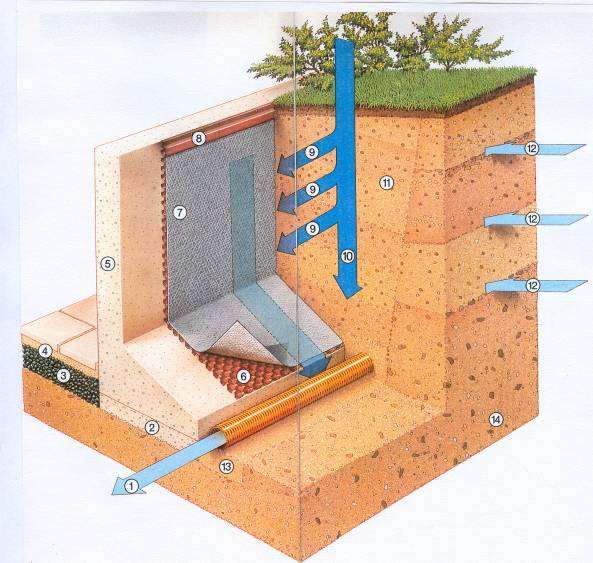

186 FÖLDMŰVEK VÍZTELENÍTÉSE Felszín alatti vizek Vízhatás: talajvíz, rétegvíz Védekezés: szivárgók, szállító és szellőző létesítmények
187 FÖLDMŰVEK VÍZTELENÍTÉSE Szivárgók kialakítása Elhelyezés szerint: Tengellyel párhuzamosan talp, vagy övszivárgó Tengelyre merőlegesen: rézsűszivárgó, műtárgyszivárgó, keresztszivárgó Szivárgók keresztmetszeti kialakítása Részei: Folyóka, vagy dréncső Szívótest Szűrő
188 FÖLDMŰVEK VÍZTELENÍTÉSE
189 FÖLDMŰVEK VÍZTELENÍTÉSE
190 FÖLDMŰVEK VÍZTELENÍTÉSE Folyókák Feladatuk: a szivárgó által összegyűjtött víz elvezetése Dréncső: bordás műanyag kőanyag beton száraz kőrakat, durva szemcsés
191 FÖLDMŰVEK VÍZTELENÍTÉSE Szívótest száraz kőrakat, durva szemcsés száraz kőrakat kavics 8/16; 16/32 homokos kavics (iszapmentes), mint kevert szűrő geoműanyag profil, felületszivárgó
192 FÖLDMŰVEK VÍZTELENÍTÉSE Szűrők Ásványi: különböző szemcseméretű homokok, kavicsok Geoműanyag: geotextíliák A szűrők feladata: a finom talajrészecskék bemosódásának megakadályozása a vízátvezetése mellett. Szűrőszabályok Ásványi (talaj)szűrők esetén (Terzaghi) Geotextíliák esetén O h O 90
193 FÖLDMŰVEK VÍZTELENÍTÉSE
194 FÖLDMŰVEK VÍZTELENÍTÉSE
195 FÖLDMŰVEK VÍZTELENÍTÉSE Szuffozió a, belső b, külső c, kontakt Erózió a, küső b. belső C, kontakt szemcsetranszport
196 FÖLDMŰVEK VÍZTELENÍTÉSE Szűrőszabályok D 15 d 85 < 4 < D 15 d 85 D 50 d 85 < 4,5 D 15 d 15 < 9 D D 15 d 85 < 6 D 50 D 50 d 50 d 15 = 12-től 18, = 12-től 40 D 15
197 FÖLDMŰVEK VÍZTELENÍTÉSE
198 FÖLDMŰVEK VÍZTELENÍTÉSE Út környezetének felszín alatti víztelenítése szivárgóhálózattal
Utak földművei. Útfenntartási és útüzemeltetési szakmérnök szak 2012. I. félév 2./1. témakör. Dr. Ambrus Kálmán
Utak földművei Útfenntartási és útüzemeltetési szakmérnök szak 2012. I. félév 2./1. témakör Dr. Ambrus Kálmán 1. Az utak földműveiről általában 2. A talajok vizsgálatánál használatos fogalmak 3. A talajok
RészletesebbenFöldmővek, földmunkák II.
Földmővek, földmunkák II. Földanyagok tervezése, kiválasztása Földmővek anyagának minısítése A földmőanyagok általános osztályozása A talajok (új) szabványos osztályozása A talajok minısítése a fölmőanyagként
RészletesebbenCél. ] állékonyság növelése
Szivárgók Cél Síkvidék: magas talajvízszint esetén - TV szintcsökkentés, - teherbírás növelés, - fagyveszély csökkentés Bevágás: megszakított TV áramlás kezelése Töltés: ráhullott csapadék kivezetése Támszerkezetek:
RészletesebbenFöldművek, földmunkák I.
Földművek, földmunkák I. Földművek funkciói közlekedési pálya: vízépítési földmű: út, vasút, repülőtér, gát, csatorna, árok, tározó, folyószabályozás, partrendezés, felszín alatti munkatér: alapozás, műtárgy,
Részletesebben5. FELSZÍN ALATTI VÍZELVEZETÉS
5. FELSZÍN ALATTI VÍZELVEZETÉS 5.1. CÉL, FELADAT 5.1.1. Cél: 1. Síkvidék: magas TV szintcsökkentés Teherbírás növelés, fagyveszély csökkentés 2. Bevágás: megszakított TV áramlás kezelése Töltés: rá hullott
Részletesebben- Fejthetőség szerint: kézi és gépi fejtés
6. tétel Földművek szerkezeti kialakítása, építés előkészítése Ismertesse a földmunkákat kiterjedésük szerint! Osztályozza a talajokat fejthetőség, tömöríthetőség, beépíthetőség szerint! Mutassa be az
Részletesebben1./ Mi a különbség a talaj tönkremenel előtti és közbeni teherbíró képessége között?
1./ Mi a különbség a talaj tönkremenel előtti és közbeni teherbíró képessége között? 2./ Ismertesse az ideiglenes támszerkezetek szerkezeti elemeit. Palló: 48 mm vastag palló (Union, Pátria, Cs hullámlemez).
RészletesebbenKözlekedési utak építése
Budapesti Mőszaki és Gazdaságtudományi Egyetem Építıgépek, Anyagmozgatógépek és Üzemi Logisztika Tanszék Közlekedéstudományi ismeretek Közlekedési utak építése 3. Burkolat készítés technológiája és gépei
RészletesebbenD.11.I. MÁV ZRT. 1/279 MAGYAR ÁLLAMVASUTAK ZRT. UTASÍTÁS VASÚTI ALÉPÍTMÉNY TERVEZÉSE, ÉPÍTÉSE, KARBANTARTÁSA ÉS FELÚJÍTÁSA I. KÖTET BUDAPEST 2014.
D.11.I. MÁV ZRT. 1/279 MAGYAR ÁLLAMVASUTAK ZRT. D. 11. UTASÍTÁS VASÚTI ALÉPÍTMÉNY TERVEZÉSE, ÉPÍTÉSE, KARBANTARTÁSA ÉS FELÚJÍTÁSA I. KÖTET BUDAPEST 2014. 2/279 MÁV ZRT. D.11.I. Jóváhagyta a Magyar Államvasutak
RészletesebbenMintacím szerkesztése
FÖLDMUNKÁK MINŐSÉGSZABÁLYOZÁSA ÚTÉPÍTÉSI FÖLDMUNKÁK MINŐSÉGSZABÁLYOZÁSÁNAK ÖSSZEFÜGGÉSEI AZ ÚTPÁLYASZERKEZETEK ÉLETTARTAMÁVAL 1 1 2 2 1 3 3 4 4 2 KOCKÁZAT, BIZTONSÁG 5 5 Mintacím ÖSSZEVETÉSE szerkesztése
RészletesebbenHULLADÉKLERAKÓK. Dr. Kovács Miklós
HULLADÉKLERAKÓK Pusztazámor HULLADÉKLERAKÓK HULLADÉKLERAKÓK A hely kiválasztásának szempontjai Befolyásoló tényezők (általában) A természeti környezettel való összeférhetőség Kapcsolat a térség rendezési
RészletesebbenMezőgazdasági infrastruktúra alapjai 5.
Nyugat-magyarországi Egyetem Geoinformatikai Kara Dr Kosztka Miklós Mezőgazdasági infrastruktúra alapjai 5. MGIN5 modul A mezőgazdasági utak alépítményei SZÉKESFEHÉRVÁR 2010 Jelen szellemi terméket a szerzői
RészletesebbenMUNKAGÖDÖR TERVEZÉSE
MUNKAGÖDÖR TERVEZÉSE MUNKAGÖDÖR TERVEZÉSE 2 Munkatérhatárolás szerkezetei Munkagödör méretezése Plaxis programmal Munkagödör méretezése Geo 5 programmal MUNKAGÖDÖR TERVEZÉSE Munkagödör méretezés Geo5 programmal
RészletesebbenKÖZLEKEDÉSI, HÍRKÖZLÉSI ÉS ENERGIAÜGYI MINISZTÉRIUM. Szóbeli vizsgatevékenység
KÖZLEKEDÉSI, HÍRKÖZLÉSI ÉS ENERGIAÜGYI MINISZTÉRIUM Vizsgarészhez rendelt követelménymodul azonosítója, megnevezése: 06-06/2 A közlekedésépítéssel kapcsolatos gyakori hibák felismerése (segédanyag felhasználásával)
RészletesebbenCOLAS Hungária szakmai nap 2006. május 2. Aktualitások a geotechnikában. dr. Szepesházi Róbert Széchenyi István Egyetem, Gyır
COLAS Hungária szakmai nap 2006. május 2. Aktualitások a geotechnikában dr. Szepesházi Róbert Széchenyi István Egyetem, Gyır Útépítési talajvizsgálatok fejlesztési kérdései laboratóriumi alapvizsgálatok
Részletesebben3. Földművek védelme
3. Földművek védelme Általános tervezési kérdések 2 Alapkövetelmények a földművel szemben Funkcionális megfelelőség (vonalvezetés, űrszelvény, forgalmi kapcsolatok stb.) Statikai megfelelőség (teherbírások
RészletesebbenMezőgazdasági infrastruktúra alapjai 5.
Mezőgazdasági infrastruktúra alapjai 5. A mezőgazdasági utak alépítményei Dr Kosztka, Miklós Mezőgazdasági infrastruktúra alapjai 5.: A mezőgazdasági utak alépítményei Dr Kosztka, Miklós Lektor: Dr. Csorja,
RészletesebbenHULLADÉKLERAKÓK I. A LERAKÓ HELYÉNEK KIVÁLASZTÁSA. Dr. Kovács Miklós
HULLADÉKLERAKÓK I. A LERAKÓ HELYÉNEK KIVÁLASZTÁSA Pusztazámor A hely kiválasztásának szempontjai Befolyásoló tényezők (általában) A természeti környezettel való összeférhetőség Kapcsolat a térség rendezési
RészletesebbenMagasépítéstan alapjai 3. Előadás
MAGASÉPÍTÉSTAN ALAPJAI Magasépítéstan alapjai 3. Előadás BME MET Előadó: 2014/2015 II. szemeszter egyetemi docens, BME Építőanyagok és Magasépítés Tanszék BME MET 2014 / 2015 II. szemeszter 3. Előadás
RészletesebbenKözlekedésépítő szak Útépítési-, fenntartási- és üzemeltetési
Közlekedésépítő szak Útépítési-, fenntartási- és üzemeltetési Közútfejlesztő-, közútkezelő szakmérnöki ágazatok Tantárgy: Közutak üzemeltetése 1. előadó: Dr. Szakos Pál Közutak fenntartása 1.,2. Útüzemeltetés
RészletesebbenA BETON NYOMÓSZILÁRDSÁGI OSZTÁLYÁNAK ÉRTELMEZÉSE ÉS VÁLTOZÁSA 1949-TŐL NAPJAINKIG
1 Dr. Kausay Tibor A BETON NYOMÓSZILÁRDSÁGI OSZTÁLYÁNAK ÉRTELMEZÉSE ÉS VÁLTOZÁSA 1949-TŐL NAPJAINKIG A beton legfontosabb tulajdonsága általában a nyomószilárdság, és szilárdság szerinti besorolása szempontjából
RészletesebbenKözlekedésépítő technikus
A /2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,
RészletesebbenERDÉSZETI UTAK PÁLYASZERKEZETE
1 Készítette: Dr. Péterfalvi József, Dr. Kosztka Miklós: ERDÉSZETI ÚTÉPÍTÉS, ERDÉSZETI UTAK ÉPÍTÉSE c. egyetemi tankönyv alapján ERDÉSZETI UTAK PÁLYASZERKEZETE Az erdő- és vadgazdálkodással, valamint a
Részletesebben9. tétel. Kulcsszavak, fogalmak:
9. tétel Burkolatalapok szerkezeti kialakítása, építése Ismertesse a burkolatalapok feladatát! Mutassa be a kötőanyag nélküli alaprétegeket! Mutassa be a kötőanyaggal készülő alaprétegeket! Kulcsszavak,
RészletesebbenAz építményt érő vízhatások
Általános információk, alapfogalmak ACO Fränkische ACO MARKANT ACO ACO DRAIN DRAIN A megbízható szivárgórendszertõl biztonságot, ellenõrizhetõséget és nagy élettartamot várunk el. Ehhez szükséges a földdel
Részletesebbenkohézió létrehozása a szemcsék összekötésével belső súrlódási szög javítása a tömörség növelése révén
Talajjavítás II. Talajjavítás célja 2 Talajszilárdság javítása kohézió létrehozása a szemcsék összekötésével belső súrlódási szög javítása a tömörség növelése révén Összenyomhatóság csökkentése a szemcsemozgás
RészletesebbenCsomópontok és üzemi létesítmények
Csomópontok és üzemi létesítmények Az utak egyes szakaszain lévő útbecsatlakozásokat, útkereszteződéseket és útelágazásokat csomópontoknak nevezzük. A csomópontok feladata a csatlakozó, keresztező és elágazó
RészletesebbenTÁJÉKOZTATÓ. az MSZ EN 1998-5 (EC8-5) szerinti földrengésre történő alapozás tervezéshez. Összeállította: Dr. Dulácska Endre
Magyar Mérnöki Kamara Tartószerkezeti Tagozat TÁJÉKOZTATÓ az MSZ EN 1998-5 (EC8-5) szerinti földrengésre történő alapozás tervezéshez Összeállította: Dr. Dulácska Endre A tájékoztatót a MMK-TT következő
RészletesebbenA projekt címe: Egységesített Jármű- és mobilgépek képzés- és tananyagfejlesztés
FÖLDMUNKAGÉPEK A projekt címe: Egységesített Jármű- és mobilgépek képzés- és tananyagfejlesztés A megvalósítás érdekében létrehozott konzorcium résztvevői: KECSKEMÉTI FŐISKOLA BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI
RészletesebbenCsatlakozási lehetőségek 11. Méretek 12-13. A dilatációs tüske méretezésének a folyamata 14. Acél teherbírása 15
Schöck Dorn Schöck Dorn Tartalom Oldal Termékleírás 10 Csatlakozási lehetőségek 11 Méretek 12-13 A dilatációs tüske méretezésének a folyamata 14 Acél teherbírása 15 Minimális szerkezeti méretek és tüsketávolságok
RészletesebbenTartószerkezet-rekonstrukciós Szakmérnöki Képzés
6.2. fejezet 483 FEJEZET BEVEZETŐ 6.2. fejezet: Síkalapozás (vb. lemezalapozás) Az irodaház szerkezete, geometriája, a helyszín és a geotechnikai adottságok is megegyeznek az előző (6.1-es) fejezetben
RészletesebbenCsőanyag, csőstatikai. statikai ismeretek
Csőanyag, csőstatikai statikai ismeretek BME Vízi V KözmK zmű és Környezetmérnöki Tanszék Anyaga szerint Csövek csoportosítása sa fémes anyagú, cement kötőanyagk anyagú, kerámia és, műanyag csöveket Falszerkezet
RészletesebbenMESZES TALAJSTABILIZÁCIÓ ALKALMAZÁSA AZ ERDÉSZETI ÚTÉPÍTÉSBEN
MESZES TALAJSTABILIZÁCIÓ ALKALMAZÁSA AZ ERDÉSZETI ÚTÉPÍTÉSBEN 2015 MESZES TALAJSTABILIZÁCIÓ ALKALMAZÁSA AZ ERDÉSZETI ÚTÉPÍTÉSBEN Szerkesztette: Dr. Primusz Péter Témavezető: Dr. Péterfalvi József Lektorálta:
RészletesebbenWolf Ákos. Királyegyháza, cementgyár - esettanulmány
Wolf Ákos Királyegyháza, cementgyár - esettanulmány Királyegyháza, cementgyár - esettanulmányok Tartalom Bevezetés Projekt ismertetés, helyszín bemutatása Főbb műtárgyak, létesítmények Talajadottságok
Részletesebben7. A talaj fizikai tulajdonságai. Dr. Varga Csaba
7. A talaj fizikai tulajdonságai Dr. Varga Csaba Talajfizikai jellemzők Szemcseösszetétel (textúra) Talajszerkezet Térfogattömeg, tömörség Pórustérfogat Vízgazdálkodási jellemzők Levegő és hőgazdálkodás
Részletesebbendinamikus tömörségméréssel Útügyi Napok Eger 2006.09.13-15. Subert
Hatékony minőség-ellenőrzés dinamikus tömörségméréssel Útügyi Napok Eger 2006.09.13-15. Subert Hagyományos tömörség-ellenőrző módszerek MSZ 15320 ÚT 2-3.103 MSZ 14043-7 Földművek tömörségének meghatározása
RészletesebbenSzálerősített cementhabarcs rugalmas vízszigeteléshez és betonvédelemhez
Construction Termék Adatlap Kiadás dátuma: 2015/09/21 Termékazonosító szám: 02 07 01 01 002 0 000043 Szálerősített cementhabarcs rugalmas vízszigeteléshez és betonvédelemhez Termékleírás A Sikalastic -152
RészletesebbenE.ON Közép-dunántúli Gázhálózati Zrt. EKO-MK-20-01-v04 Nyomásszabályozó-állomás tervezése, kivitelezése, üzemeltetése
MK E.ON Közép-dunántúli Gázhálózati Zrt. EKO-MK-20-01-v04 Nyomásszabályozó-állomás tervezése, kivitelezése, üzemeltetése Azonosító: EKO-MK-20-01-v04 Oldalszám: 1/91 EKO-MK-20-01-v04 Nyomásszabályozó-állomás
RészletesebbenKAPOSVÁR, Nádasdi utca ÉPÍTÉSI HULLADÉK FELDOLGOZÓ és LERAKÓ A LERAKÓ LÉTESÍTMÉNYEI
Tervszám: 23/2004. Iratszám: 4.36. KAPOSVÁR, Nádasdi utca ÉPÍTÉSI HULLADÉK FELDOLGOZÓ és LERAKÓ MŰSZAKI LEÍRÁS A LERAKÓ LÉTESÍTMÉNYEI FELDOLGOZÓ ÚJRAHASZNOSÍTÓ TERÜLET; KŐTÖRŐGÉP ALAP; ÚJRAHASZNOSÍTÁSRA
RészletesebbenBevezetés... 9. 1. A talajok fizikai-mechanikai és technológiai tulajdonságai... 10
Tartalomjegyzék Bevezetés... 9 1. A talajok fizikai-mechanikai és technológiai tulajdonságai... 10 1.1. A talajok összetétele... 10 1.1.1. A talajok fázisos összetétele... 10 1.1.2. Szemszerkezeti összetétel...
RészletesebbenNév :Balatoni Kölyök Labdarúgó Klub Balatonfüred, Bartók Béla u. 19. 2015. év május hó 20. nap
Név :Balatoni Kölyök Labdarúgó Klub Balatonfüred, Bartók Béla u. 19. Cím :Balatonfüred, 5454/2hrsz Kelt: 2015. év május hó 20. nap A munka leírása: Parkolók és közlekedési utak kialakítása Készült: kivitelezési
RészletesebbenBeton. (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon. Dr. Józsa Zsuzsanna. Első vasbeton.
Beton (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon Dr. Józsa Zsuzsanna Beton 1 Beton 2 2 A beton fogalma Első vasbeton Lambot-féle betoncsónak 1854 Rostock 2003
RészletesebbenKözlekedésépítő szak Útépítési-, fenntartási- és üzemeltetési
Közlekedésépítő szak Útépítési-, fenntartási- és üzemeltetési Közútfejlesztő-, közútkezelő szakmérnöki ágazatok Tantárgy: Közutak üzemeltetése 1. előadó: Dr. Szakos Pál Közutak fenntartása 1.,2. Útüzemeltetés
RészletesebbenKULCS_GÉPELEMEKBŐL III.
KULCS_GÉPELEMEKBŐL III. 1.Tűréseknek nevezzük: 2 a) az anyagkiválasztás és a megmunkálási eljárások előírásait b) a gépelemek nagyságának és alakjának előírásai c) a megengedett eltéréseket az adott mérettől
RészletesebbenHáromkomponensű, epoxigyantával javított cementbázisú önterülő padló 1,5-3 mm vastagságban
Termék Adatlap Kiadás dátuma: 2013.08.28. Termékazonosító szám: 02 08 02 01 001 0 000001 Sikafloor -81 EpoCem Sikafloor -81 EpoCem Háromkomponensű, epoxigyantával javított cementbázisú önterülő padló 1,5-3
RészletesebbenTerv- és iratjegyzék. Mogyoród. Esőzések okozta károsodások helyreállítási munkái 4 önkormányzati tulajdonú helyszínen
EBR42 azonosító: 2014/201 374 Újpesti Bauplan Kft. 1046 Budapest Pöltenberg u. 6. Msz: 743/2015 Terv- és iratjegyzék Mogyoród Esőzések okozta károsodások helyreállítási munkái 4 önkormányzati tulajdonú
RészletesebbenHulladékgazdálkodás 1. 5. Előadás 15. Települési hulladéklerakók -Hulladéklerakóhelyekfajtái,kialakításilehetőségei, helykiválasztás szempontjai.
Hulladékgazdálkodás 1. 5. Előadás 15. Települési hulladéklerakók -Hulladéklerakóhelyekfajtái,kialakításilehetőségei, helykiválasztás szempontjai. -Tervezésialapelvek, műszakivédelemkialakítása, vízrendezés,
RészletesebbenÉPÍTMÉNYEK FALAZOTT TEHERHORDÓ SZERKEZETEINEK ERÕTANI TERVEZÉSE
Magyar Népköztársaság Országos Szabvány ÉPÍTMÉNYEK FALAZOTT TEHERHORDÓ SZERKEZETEINEK ERÕTANI TERVEZÉSE MSZ 15023-87 Az MSZ 15023/1-76 helyett G 02 624.042 Statical desing of load carrying masonry constructions
RészletesebbenA JAVASOLT TÍPUSOK, ÉS A KAPCSOLÓDÓ ALTÍPUS ÉS VÁLTOZATI TULAJDONSÁGOK ISMERTETÉSE
A JAVASOLT TÍPUSOK, ÉS A KAPCSOLÓDÓ ALTÍPUS ÉS VÁLTOZATI TULAJDONSÁGOK ISMERTETÉSE LÁPTALAJOK Olyan talajok, melyekben a lebontási folyamatok az év nagyobb részében korlátozottak, és így nagymennyiségű
RészletesebbenFeszített vasbeton gerendatartó tervezése költségoptimumra
newton Dr. Szalai Kálmán "Vasbetonelmélet" c. tárgya keretében elhangzott előadások alapján k 1000 km k m meter m Ft 1 1 1000 Feszített vasbeton gerendatartó tervezése költségoptimumra deg A következőkben
RészletesebbenKULCS_GÉPELEMEKBŐL_III._FOKOZAT_2016.
KULCS_GÉPELEMEKBŐL_III._FOKOZAT_2016. 1.Tűréseknek nevezzük: 2 a) az anyagkiválasztás és a megmunkálási eljárások előírásait b) a gépelemek nagyságának és alakjának előírásai c) a megengedett eltéréseket
RészletesebbenDinamikus tömörségmérés SP-LFWD könnyű ejtősúlyos berendezéssel
Dinamikus tömörségmérés P-LFWD könnyű ejtősúlyos berendezéssel ubert István Andreas Kft. Bevezetés A dinamikus mérési módszerek alkalmazása gyorsan terjed a világon. Ez a módszer nem igényel ellensúlyt
RészletesebbenA C E R K F T Cím: 2462 Martonvásár, Bajcsy -Zsilinszky u. 1. Tel/Fax: +36-22/569-021; www.acerkft.hu; info@acerkft.hu Adószám:12623244-2-07
Szabó István alpolgármester Ajánlat száma: 2015/161 Ügyintéző: Czibor Hubert info@acerkft.hu Tel: +36 22 569 021 Tárgy: Árajánlat Páty Község Önkormányzat Tisztelt Alpolgármester Úr! Kérésére az alábbi
RészletesebbenA MÉRETEZÉS ALAPJAI ÉPÜLETEK TARTÓSZERKEZETI RENDSZEREI ÉS ELEMEI ÉPÜLETEK TERHEINEK SZÁMÍTÁSA AZ MSZ SZERINT
A MÉRETEZÉS ALAPJAI ÉPÜLETEK TARTÓSZERKEZETI RENDSZEREI ÉS ELEMEI ÉPÜLETEK TERHEINEK SZÁMÍTÁSA AZ MSZ SZERINT ÉPÜLETEK TERHEINEK SZÁMÍTÁSA AZ EUROCODE SZERINT 1 ÉPÜLETEK TARTÓSZERKEZETÉNEK RÉSZEI Helyzetük
Részletesebben8. tétel. Kulcsszavak, fogalmak: - Felszíni vízelvezetés: utak oldalesése (egyoldali, tetőszelvény)
8. tétel Az utak vízelvezetése külterületen és belterületen Mutassa be a felszíni és a felszín alatti vizek elvezetésére szolgáló szerkezeteket (árkok, folyókák, szivárgók)! Ismertesse a fagykár és az
RészletesebbenKÉRDÉSEK_GÉPELEMEKBŐL_TKK_2016.
KÉRDÉSEK_GÉPELEMEKBŐL_TKK_2016. 1.Tűréseknek nevezzük: 2 a) az anyagkiválasztás és a megmunkálási eljárások előírásait b) a gépelemek nagyságának és alakjának előírásai c) a megengedett eltéréseket az
RészletesebbenÉPÍTŐIPARI MŰSZAKI ENGEDÉLY
ÉPÍTÉSÜGYI MINŐSÉGELLENŐRZŐ INNOVÁCIÓS KÖZHASZNÚ TÁRSASÁG H1113 Budapest, Diószegi út 37. Levélcím: H1518 Budapest, Pf : 69. Telefon: +36 (1) 3726100 Fa: +36 (1) 3868794 Email: info@emi.hu Honlap: http://www.emi.hu
RészletesebbenKöltségvetés főösszesítő Anyagköltség Díjköltség 1. Építmény közvetlen költségei 0 Ft 0 Ft 2.1 ÁFA vetítési alap 2.2 ÁFA 27,00%
Cím: Budapest IV. kerület Fóti út 66. Kertrendezés árazatlan költségvetés kiírás Kelt: Budapest, 2016. május Megnevezés Költségvetés főösszesítő Anyagköltség Díjköltség 1. Építmény közvetlen költségei
RészletesebbenCölöpözési technológiák
Cölöpözési technológiák Cölöpök anyaguk szerint fa-, acél-, beton-, vasbeton-, A készítés módja szerinti csoportosítás elıregyártott -, helyben készített cölöp talajhelyettesítéssel készülı cölöpök, amelyek
RészletesebbenMŰANYAGOK ALKALMAZÁSA
MŰANYAGOK ALKALMAZÁSA Geoműanyagok A környezetszennyeződés megakadályozása érdekében a szemétlerakókat környezetüktől hosszú távra el kell szigetelni. Ebben nagy szerepük van a műanyag geomembránoknak.
RészletesebbenMűszaki Leírás. Diósd, Kocsis u. Zöldfa ÓVODA környezete KÖZLEKEDÉSBIZTONSÁGI FEJLESZTÉSEK
1 / 11 Műszaki Leírás Megbízó: Tervező: Felelős tervező: Diósd, Kocsis u. Zöldfa ÓVODA környezete KÖZLEKEDÉSBIZTONSÁGI FEJLESZTÉSEK GYALOGJÁRDA ÁTÉPÍTÉSE ÉS REKONSTRUKCIÓ VALAMINT MENETDINAMIKAI KÜSZÖB
RészletesebbenGEOTECHNIKA I. LGB-SE005-01 VÍZMOZGÁSOK A TALAJBAN
GEOTECHNIKA I. LGB-SE005-0 VÍZMOZGÁSOK A TALAJBAN Wolf Ákos Vízmozgások okai és következményei Vízmozgások okai Vízmozgások következményei Gravitáció Kapillaritás Termoozmózis Elektroozmózis Szemcsék szívóatása
RészletesebbenALAGUTAK (LGM-SE008-1) 3. ELŐADÁS PAJZSOS ALAGÚTÉPÍTÉS WOLF ÁKOS. 2016. március 18.
ALAGUTAK (LGM-SE008-1) 3. ELŐADÁS PAJZSOS ALAGÚTÉPÍTÉS WOLF ÁKOS 2016. március 18. Alagútfejtési eljárások 2 Alagútépítési eljárások 3 Tradicionális alagútépítés Pajzsos alagútépítés Biztosítás Alagút-fejtés
RészletesebbenÉpítőlemezek beltéri alkalmazása. Tudnivalók és technika
Építőlemezek beltéri alkalmazása Tudnivalók és technika HU A wedi termékek és rendszerek magas minőségi standardot képviselnek, amiért Európa-szerte számos tanúsítvánnyal tűntették ki őket. 2 Tartalom
RészletesebbenSchell Péter: Az M0 útgyűrű Északi Duna-hídjának cölöp próbaterhelései
Schell Péter: Az M0 útgyűrű Északi Duna-hídjának cölöp próbaterhelései Több ütemben, közel 10 éves munkával elkészültek az M0 útgyűrű Északi Duna hídjának ajánlati tervei, amelyek alapján jelenleg a kivitelezők
RészletesebbenHidraulika. 5. előadás
Hidraulika 5. előadás Automatizálás technika alapjai Hidraulika I. előadás Farkas Zsolt BME GT3 2014 1 Hidraulikus energiaátvitel 1. Előnyök kisméretű elemek alkalmazásával nagy erők átvitele, azaz a teljesítménysűrűség
RészletesebbenVONÓELEMES HAJTÁSOK (Vázlat)
VONÓELEMES HAJTÁSOK (Vázlat) Hajtások csoportosítása Közvetlen kapcsolatú Közvetítőelemes Erővel záró hajtások Dörzskerékhajtás Szíjhajtás (laposszíj, ékszíj) Alakkal záró hajtások Fogaskerékhajtás Lánchajtás,
RészletesebbenAgrár-környezetvédelmi Modul Vízgazdálkodási ismeretek. KÖRNYEZETGAZDÁLKODÁSI MÉRNÖKI MSc TERMÉSZETVÉDELMI MÉRNÖKI MSc
Agrár-környezetvédelmi Modul Vízgazdálkodási ismeretek KÖRNYEZETGAZDÁLKODÁSI MÉRNÖKI MSc TERMÉSZETVÉDELMI MÉRNÖKI MSc Dréncső távolság meghatározása 33.lecke A mezőgazdasági területek vízkezelése szempontjából
RészletesebbenNemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT-1-1151/2014 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1151/2014 nyilvántartási számú akkreditált státuszhoz KTI Közlekedéstudományi Intézet Nonprofit Kft. Közlekedéstudományi Üzletág Tudományos Igazgatóság
RészletesebbenKözbeszerzési Értesítő száma: 2015/95
Tájékoztató "A pétfürdői Állomás utca út és járda építési valamint a Berhidai úton kapubejárók és buszöböl kialakítási munkái" közbeszerzési eljárás eredményéről Közbeszerzési Értesítő száma: 2015/95 Beszerzés
RészletesebbenSzivárgóvezetékek és aknák. 800051/3 sz. katalógus. Construcion Automotive Industry
Szivárgóvezetékek és aknák 800051/3 sz. katalógus Érvényes 2007. októbertől A műszaki változtatás jogát fenntartjuk! www.rehau.hu Construcion Automotive Industry Ott vagyunk, ahol Önnek szüksége van ránk.
RészletesebbenÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK
Építészeti és építési alapismeretek középszint 1211 ÉRETTSÉGI VIZSGA 2013. május 23. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK
RészletesebbenCsúcstechnika az építési tűzvédelemben
Csúcstechnika az építési tűzvédelemben Mit várunk a tűzgátló burkolatoktól? megfelelő szilárdság jó hőszigetelés magas hőmérsékleten is célszerű, ha az anyagban hőelvonó (endoterm) folyamatok indulnak
RészletesebbenVizsgakérdések. www.g4m4.atw.hu
Vizsgakérdések www.g4m4.atw.hu 1. Alaptestek kialakítása, fajtái, anyaguk. Az építmények terheit az alapok közvetítik a talajra. Ha az alap közvetlenül az építmény szerkezete alá kerül, akkor síkalapról
RészletesebbenGRUNDFO F S Sze z r e elé l s é i és é üz ü e z m e elt l e t té t s é i ut u a t sít í á t s
GRUNDFOS Szerelési és üzemeltetési utasítás 2 3 4 TARTALOMJEGYZÉK 1. Típus megnevezés 2. Alkalmazási terület 3. Műszaki adatok 3.1 Környezeti hőmérséklet 3.2 Közeghőmérséklet 3.3 Maximális üzemi nyomás
Részletesebben12x16,5=1,98 4,50/2 25 17 43 5 7 cm aszfalt (2 réteg ű) 4-15 cm védőbeton B 140 1 cm szigetelés. 2 cm aszfalt. 1cm 106,39 72. 2,5 (11cm) 1:1,5 103,32
6/ 0 OLDLNÉZET M = : HOSSZMETSZET ( Duna fel ő l ) ( hídtengelyben ) KERESZTMETSZET M = :,,00 (,0/),00/ (,0/) 6 9,00,6, 0 x6,=,9,/ cm aszfalt ( réteg ű) - cm védőbeton 0 cm szigetelés cm kitöltő beton
RészletesebbenPreprufe 300R & 160R
Építmények szigetelése Preprufe 300R & 160R Elõre felhelyezett szigetelõ membrán, mely a ráöntött betonnal ragasztott kötést alkot, megelõzve a vízvándorlást. Felhasználása alaplemezek alatt és alapfalazatokra.
RészletesebbenEurópában használatos tömörség- és teherbírás mérési módszerek Subert István okl.építőmérök, okl.közlekedésgazdasági mérnök Andreas Kft.
Európában használatos tömörség- és teherbírás mérési módszerek Subert István okl.építőmérök, okl.közlekedésgazdasági mérnök Andreas Kft. Budapest Bevezető, előzmények A földművek, közúti- a vasúti- és
RészletesebbenLÉPCSŐ I. (alapismeretek, beton lépcsők) ÉPSZ 1. ELŐADÁS Összeállította: dr. Czeglédi Ottó
LÉPCSŐ I. (alapismeretek, beton lépcsők) ÉPSZ 1. ELŐADÁS Összeállította: dr. Czeglédi Ottó ÉPSZ 1 ea. LÉPCSŐK I. 1 1. ALAPFOGALMAK: Rendeltetése: -.. áthidalása -.. irányú közlekedés Építészeti szerkezet:
RészletesebbenGazdálkodás. 2. Ismertesse a reklám kialakításának szempontjait, a fogyasztói és a vásárlói magatartást, a piackutatás elveit és módszereit!
2 Gazdálkodás 1. Ismertesse a vállalkozás előkészítését, az előkészítés szempontjait termék vagy szolgáltatás esetében, a vállalkozások sikerének legfontosabb tényezőit, a vállalkozás egyensúlyi feltételeit,
RészletesebbenKAPOSVÁR, Nádasdi utca ÉPÍTÉSI HULLADÉK FELDOLGOZÓ és LERAKÓ A LERAKÓ LÉTESÍTMÉNYEI BEVEZETŐ ÚT
Tervszám: 23/2004. Iratszám: 4.31. KAPOSVÁR, Nádasdi utca ÉPÍTÉSI HULLADÉK FELDOLGOZÓ és LERAKÓ MŰSZAKI LEÍRÁS A LERAKÓ LÉTESÍTMÉNYEI BEVEZETŐ ÚT 22 TARTALOMJEGYZÉK BEVEZETŐ ÚT...22 1./A TERVEZÉS TÁRGYÁNAK
RészletesebbenTámfal építés monitoring védelmében a Budapest körüli M0 útgyűrűn
Támfal építés monitoring védelmében a Budapest körüli M0 útgyűrűn Construction works and monitoring of a retaining wall on the M0 motorway ring around Budapest SZILVÁGYI László, WOLF Ákos Geoplan Kft,
RészletesebbenI. JOGI SZABÁLYOZÁS ÉS ÁLTALÁNOS FELTÉTELEK
ÉME: A-706/2008 2/17 Budapest, 2013.01.30. UE: A-2449/2012 Budapest, 2013.01.30. I. JOGI SZABÁLYOZÁS ÉS ÁLTALÁNOS FELTÉTELEK 1. Ezt az ÉME -t az Építésügyi Minőségellenőrző Innovációs Nonprofit Kft. állította
Részletesebbenegyszerű falazott szerkezet? Dr. KEGYES Csaba
Egyszerűe e az egyszerű falazott szerkezet? Dr. KEGYES Csaba műszaki tudományok kandidátusa Egyszerűe e az egyszerű falazott szerkezet? Az SZ EN 181:2008 1:2008 (EC 8) vezette be az egyszerű falazott épületekre
RészletesebbenBeépítési útmutató. ENREGIS/Controlbox szikkasztó rendszer
Beépítési útmutató ENREGIS/Controlbox szikkasztó rendszer Tartalom: I. Termékleírás / Műszaki adatok II. A rendszer elemei III. Általános útmutató a munka előkészítéséhez IV. A munkagödör elkészítése V.
RészletesebbenHogyan válasszunk ventilátort légtechnikai rendszerekhez?
Próhászkáné Varga Erzsébet Hogyan válasszunk ventilátort légtechnikai rendszerekhez? A követelménymodul megnevezése: Fluidumszállítás A követelménymodul száma: 699-06 A tartalomelem azonosító száma és
RészletesebbenTEGULA fal. Felhasználási útmutató. Homlokzati falak, kerítések, lépcsők, szegélykövek. A TEGULA fal falrendszer szabadalmi oltalom alatt áll.
TEGULA fal Homlokzati falak, kerítések, lépcsők, szegélykövek Felhasználási útmutató A TEGULA fal falrendszer szabadalmi oltalom alatt áll. TEGULA fal - a sokoldalú falazórendszer TEGULA fal normál falkő,
RészletesebbenTARTALOM. 1. Bevezető gondolatok 1.1. A vasúti pálya műszaki teljesítőképessége 1.2. Az ÖBB Strategie Fahrweg projektje
ÚJ TECHNOLÓGIÁK ÉS ANYAGOK A PÁLYAÉPÍTÉSBEN ÉS FENNTARTÁSBAN SZAKMAI TOVÁBBKÉPZÉS BÉKÉSCSABA, 2011. augusztus 31 - szeptember 2. A VASÚTI ALÉPÍTMÉNY KARBANTARTÁSÁNAK ÉS REHABILITÁCIÓJÁNAK EGYES KÉRDÉSEI
RészletesebbenMAGYAR RÉZPIACI KÖZPONT. 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu
MAGYAR RÉZPIACI KÖZPONT 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu Tartalom 1. A villamos csatlakozások és érintkezôk fajtái............................5 2. Az érintkezések
RészletesebbenNöveli a nyúlóképességet, a vízállóságot és a vegyi anyagokkal szembeni ellenállást; Csökkenti a vízáteresztı képességet és kiválóan rugalmas.
ASOPLAST-MZ Cikkszám: 2 02222 Kötıanyag - Esztrich- és habarcsadalék Jellemzıi: Az ASOPLAST-MZ nem szappanosítható ragasztó adalékanyag; Acetát-, valamint lágyítóanyag-mentes; Nem korrozív; Az ASOPLAST-MZ
RészletesebbenTALAJVIZSGÁLATI JELENTÉS TALAJMECHANIKAI SZAKVÉLEMÉNY
TALAJVIZSGÁLATI JELENTÉS TALAJMECHANIKAI SZAKVÉLEMÉNY Besenyszög, 112 hrsz. BEMUTATÓ JELLEGŰ KÖZÖSSÉGI ÉPÜLET tervezéséhez Nagykörű 2013 december 09. Horváth Ferenc okl. építőmérnök okl. geotechnikai szakmérnök
RészletesebbenKereskedelmi csövek Raktári program
Kereskedelmi csövek Raktári program ThyssenKrupp Ferroglobus ThyssenKrupp Hetedik kiadás 2006. április Ötvözetlen és alacsony ötvözésû lemeztermékek Betonacélok Szerszámacélok Melegen hengerelt rúdacélok
RészletesebbenMéréstechnika 5. Galla Jánosné 2014
Méréstechnika 5. Galla Jánosné 014 A mérési hiba (error) a mérendő mennyiség értékének és a mérendő mennyiség referencia értékének különbsége: ahol: H i = x i x ref H i - a mérési hiba; x i - a mért érték;
RészletesebbenAlagútfalazat véges elemes vizsgálata
Magyar Alagútépítő Egyesület BME Geotechnikai Tanszéke Alagútfalazat véges elemes vizsgálata Czap Zoltán mestertanár BME Geotechnikai Tanszék Programok alagutak méretezéséhez 1 UDEC 2D program, diszkrét
RészletesebbenAszfalt pályaszerkezeti rácsok viselkedése
Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar Aszfalt pályaszerkezeti rácsok viselkedése Ph.D. értekezés Almássy Kornél okl. építőmérnök, MBA Témavezető Dr. Fi István, egyetemi tanár
RészletesebbenAz áru megnevezése: Felhasználásra kész, gyárilag előkevert, por alakú, cement és mészkötésű, adalékanyagot tartalmazó száraz habarcs.
MŰSZAKI ADATLAP AQUANIL VÍZZÁRÓ VAKOLAT Az áru megnevezése: Felhasználásra kész, gyárilag előkevert, por alakú, cement és mészkötésű, adalékanyagot tartalmazó száraz habarcs. Alkalmazási terület: Különböző
RészletesebbenA KIRÁLYEGYHÁZI CEMENTGYÁR GEOTECHNIKAI TERVEZÉSE
Mérnökgeológia-K zetmechanika 2010 (Szerk: Török Á.. & Vásárhelyi B.) oldal: A KIRÁLYEGYHÁZI CEMENTGYÁR GEOTECHNIKAI TERVEZÉSE Wolf Ákos Geoplan Kft., wolf@geoplan.hu ÖSSZEFOGLALÁS: Magyarország déli részén,
RészletesebbenA tételsor a szakmai és vizsgakövetelményeket módosító 12/2013. (III. 28.) NGM rendelet, alapján készült. 2/35
A vizsgafeladat ismertetése: Égéstermék elvezető rendszerek csoportosítása, valamint szabványok, technológiai utasítás szerinti vezetési, kitorkollási és tűzvédelmi előírások A tételekhez segédeszköz nem
RészletesebbenPróbatömörítés végrehajtásának eljárási utasítása és szabályai
Próbatömörítés végrehajtásának eljárási utasítása és szabályai M7 autópálya Balatonkeresztúr-Nagykanizsa szakasz Budapest 2006 Készítette: Subert István - 1 - Subert István Próbatömörítés eljárási utasítása
Részletesebben
