1 TALAJVIZSGÁLATI JELENTÉS TALAJMECHANIKAI SZAKVÉLEMÉNY Besenyszög, 112 hrsz. BEMUTATÓ JELLEGŰ KÖZÖSSÉGI ÉPÜLET tervezéséhez Nagykörű 2013 december 09. Horváth Ferenc okl. építőmérnök okl. geotechnikai szakmérnök TN: GT/ , SZE: SZGT/ Nagykörű, Vörösmarty u. 7. tel.: 56/494101

december 09. Horváth Ferenc okl. építőmérnök okl.

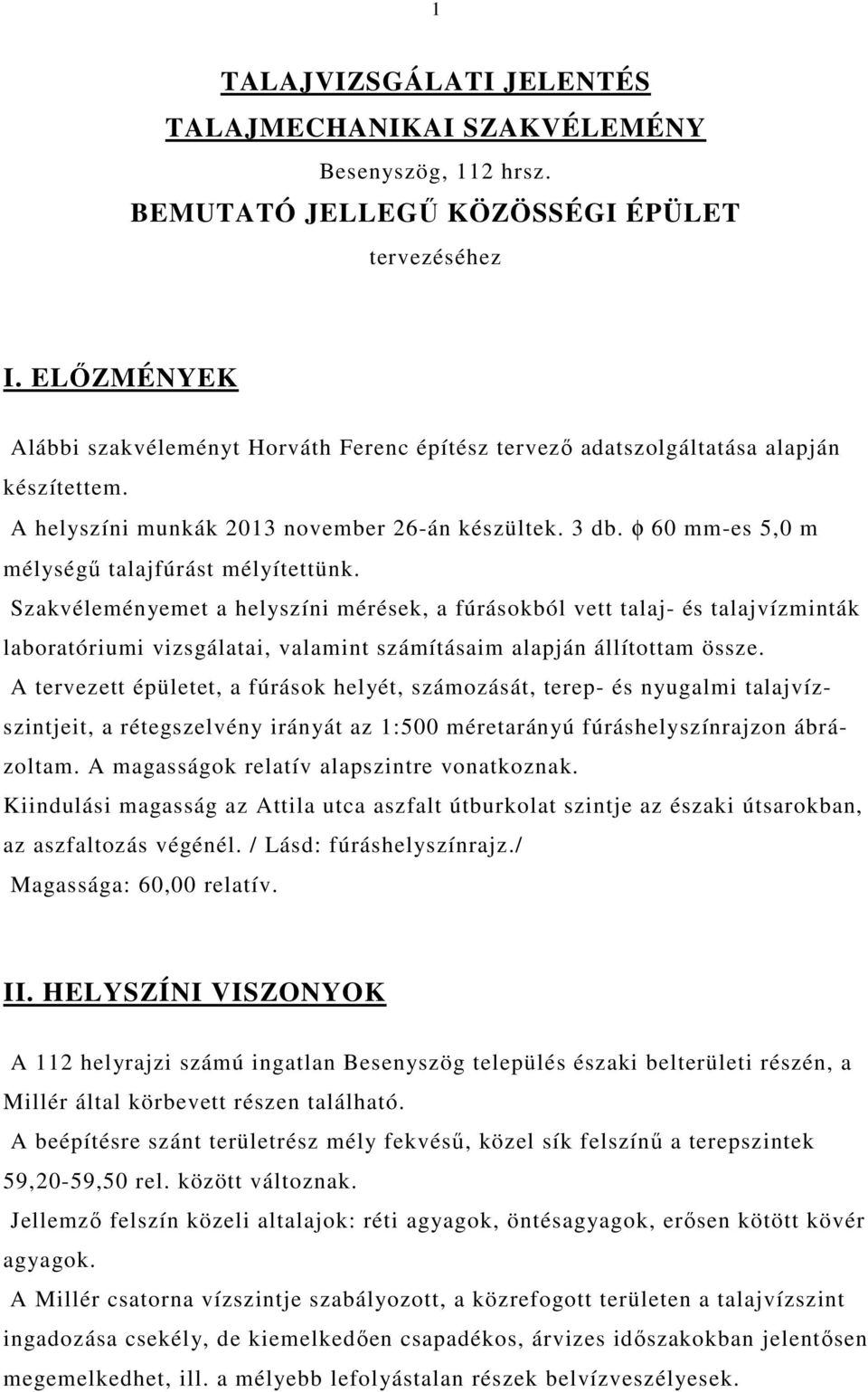

2 1 TALAJVIZSGÁLATI JELENTÉS TALAJMECHANIKAI SZAKVÉLEMÉNY Besenyszög, 112 hrsz. BEMUTATÓ JELLEGŰ KÖZÖSSÉGI ÉPÜLET tervezéséhez I. ELŐZMÉNYEK Alábbi szakvéleményt Horváth Ferenc építész tervező adatszolgáltatása alapján készítettem. A helyszíni munkák 2013 november 26-án készültek. 3 db. φ 60 mm-es 5,0 m mélységű talajfúrást mélyítettünk. Szakvéleményemet a helyszíni mérések, a fúrásokból vett talaj- és talajvízminták laboratóriumi vizsgálatai, valamint számításaim alapján állítottam össze. A tervezett épületet, a fúrások helyét, számozását, terep- és nyugalmi talajvízszintjeit, a rétegszelvény irányát az 1:500 méretarányú fúráshelyszínrajzon ábrázoltam. A magasságok relatív alapszintre vonatkoznak. Kiindulási magasság az Attila utca aszfalt útburkolat szintje az északi útsarokban, az aszfaltozás végénél. / Lásd: fúráshelyszínrajz./ Magassága: 60,00 relatív. II. HELYSZÍNI VISZONYOK A 112 helyrajzi számú ingatlan Besenyszög település északi belterületi részén, a Millér által körbevett részen található. A beépítésre szánt területrész mély fekvésű, közel sík felszínű a terepszintek 59,20-59,50 rel. között változnak. Jellemző felszín közeli altalajok: réti agyagok, öntésagyagok, erősen kötött kövér agyagok. A Millér csatorna vízszintje szabályozott, a közrefogott területen a talajvízszint ingadozása csekély, de kiemelkedően csapadékos, árvizes időszakokban jelentősen megemelkedhet, ill. a mélyebb lefolyástalan részek belvízveszélyesek.

φ 60 mm-es 5,0 m mélységű talajfúrást mélyítettünk.

3 2 A cca. 8 x 14 m-es földszintes Bemutató Jellegű Közösségi Épület könnyűszer- kezettel, faszerkezettel épül. III. TALAJRÉTEGZŐDÉS, TALAJÁLLAPOT A fúrásokból vett talajminták laboratóriumi vizsgálatai alapján meghatározott ta- lajrétegződést a rétegszelvényen ábrázoltam. ( M v =1:100, M h =1:150 ) A talajrétegződés egyenletes. A jelenlegi térszíntől -0,6-0,7 m mélységekig fekete humuszos agyag van, a fúrások idején kemény és merev, azaz kemény és nehezen sodorható állapotú. ( I om = 7,0-9,3 % ) A fekete agyag kissé laza szerkezete és magas szervesanyag tartalma miatt épület alapozására alkalmatlan. -0,6-0,7 m terepszint alatti mélységektől szürkéssárga, sárgásszürke kövér agyag következik, meszes, rozsdafoltos, kemény és merev, kemény és nehezen sodorható állapotú. Talajfizikai jellemzői: folyási határ: W L = 55,7-69,6 % plasztikus index: I p = 34,4-42,6 % konzisztencia index: I c = 0,92-1,28 hézagtényező: e = 0,85-0,95 testsűrűség: γ = 1,80-1,96 t/m 3 súrlódási szög: ϕ = kohézió: C = kn/m 2 összenyomódási modulus: M = 8-12 MN/m 2 áteresztőképességi együttható: k = cm/sec

( M v =1:100, M h =1:150 ) A talajrétegződés egyenletes.

4 3 IV. TALAJVÍZVISZONYOK 2013 november 26-án a nyugalmi talajvízszintet: -2,67-2,81 m terepszint alatti mélységekben, 56,58-56,61 rel. szintek között mértük. Megütött vízszintek: -3,80-4,50 m. A fúrások kiemelkedően csapadékszegény aszályos nyarat követő őszi időszakban készültek. Mértékadó maximális talajvízszint: Tm = 58,70 rel. V. KORRÓZIÓVÉDELEM A laboratóriumi vizsgálatok alapján a talajvíz gyengén agresszív. ( ph = 7,3-7,6, SO 4 = mg/l ) Min. cement és betonminőség előírása az MSZ-EN 206-1:2002 szabvány XA2 osztályra vonatkozóak alapján. / MI 17215/2-86 C típusú korrózió II/2 osztály./ VI. ALAPOZÁSI JAVASLATOK 1.) A geotechnikai vizsgálatok alapján a beépítésre szánt terület síkalapozásra alkalmas. 2.) Javasolt alapozási módok: - sávalapozás, vb. talpkoszorúval, ill. talpgerendaráccsal, - vb. lemezalapozás, talajcserével. 3.) Javasolt alapozási sík: - 58,50 rel. szint körül a szürkéssárga kövér agyagban. 4.) Határfeszültségi alapérték a javasolt alapsíkon: σ a = 260 kn/m 2

KORRÓZIÓVÉDELEM A laboratóriumi vizsgálatok alapján a talajvíz gyengén agresszív. ( ph = 7,3-7,6, SO 4 = 1390-1670 mg/l ) Min.

5 4 5.) Az altalajok szeizmikus hatásra méretezéshez a C altalaj osztályba tartoznak. 6.) A talajvízszint várhatóan nem éri a javasolt alapozási síkot, víztelenítésre nem kell számítani. Munkagödör víztelenítés a kövér agyagokban nyílt víztartás mellett szivattyúzással lehetséges. 7.) A földmunkával kitermelt talajok az IV. fejtési osztályba sorolhatók, nehezen tömöríthetők, burkolatok alatti feltöltések készítésére nem alkalmasak. Burkolatok alá Trγ = 90 %-ra tömörített ágyazat szükséges könnyen tömöríthető szervetlen talajokból. A felső cm-es réteget homokos kavicsból, Trγ = 95 %-ra tömörítve kell készíteni. Vasbeton lemezalapozáshoz a felső 0,6-0,7 m vastag fekete szerves agyagot el kell távolítani, a vb. lemez és az így keletkező tükörszint közötti részt kell kitölteni könnyen tömöríthető szervetlen szemcsés talajokkal Trγ = 95 %-ra tömörítve. 8.) Javasolt járdaszint: min. 59,80 rel. 9.) Mértékadó talajvízszint alá érő műtárgyakat felúszásra méretezni, talajvíznyomás ellen szigetelni kell. 10.) Sávalapok munkaárkai függőleges oldalhatárolással készíthetők. 11.) A geotechnikai szakvélemény szerzői jogvédett szellemi termék, csak a 112 helyrajzi számú ingatlanon épülő Bemutató Jellegű Közösségi Épület tervezéséhez és kivitelezéséhez használható fel. Nagykörű 2013 december 09. mell.: Fúráshelyszínrajz Rétegszelvény Horváth Ferenc okl. építőmérnök okl. geotechnikai szakmérnök TN: GT/ , SZE: SZGT/ Nagykörű, Vörösmarty u. 7. tel: 56/494101

fejtési osztályba sorolhatók, nehezen tömöríthetők, burkolatok alatti feltöltések készítésére nem alkalmasak.
