ÁLLAMVIZSGA KÉRDÉSEK 2005.

Átírás

1 ÁLLAMVIZSGA KÉRDÉSEK Adott egy lejtős terület, lejtőirányú réteghajlással, ahol lakóparkot építenek. A területet alulról patak határolja. G) A Bizottság által megadott talajrétegződés figyelembevételével határozza meg egy pillérvázas épület alapozását. I) A csapadékvíz-elvezetés kialakításának milyen alapelvei vannak? Ismertesse a zárt csapadék elvezető rendszer egy lehetséges kialakítását a terület adottságainak figyelembevételével. SZ) Ismertesse a pillérvázas épület építés alatti, illetve végleges merevítési kérdésének megoldását. Hol és milyen vizsgálatot végez el egyetlen pillérre vonatkozóan? 2. Adott egy közel vízszintes terület, ahol egy 120 fős üdülőépület 300 terítékes étteremmel épül. A talajvíz mértékadó szintje 3,50 m. G) A Bizottság által megadott talajok dőlése 25. Ismertesse a dobozalapozást. I) Ismertesse az épület szennyvízelhelyezésének technológiai megoldását normál területen! Milyen folyamatok játszódnak le a felvett szennyvíztisztítási technológia során? SZ) Az étterem felett nyitott fedélszék készül, melynek vízszintes erejét laposacélból kialakított vonórudakkal vesszük fel. Ismertesse a húzott rúd méretezési elveit és a rúd kapcsolatának méretezését kötőelemes kapcsolattal. 3. A városi utak tervezése során: G) Ismertesse az útépítéshez szükséges talajfeltárás alapján a szükséges talajfizikai jellemzőket! I) Ismertesse a tervezés rendjét városi utak építése esetén és készítse el a forgalomterelés tervét (helyszínrajz) a megadott útszakaszra. (Bp., Thököly út és Dózsa Gy. út között) SZ) A városi út mentén nagyfelületű acélszerkezetű reklámlemez két db. oszlopra rögzítve kerül elhelyezésre. Hogyan méretezi a függőleges téglalap alakú fémlemezt, illetve a két tartóoszlopot? 4. Egy 100 ha-os városi területen rehabilitációt hajtanak végre. A területen több foghíjbeépítést is készítenek. G) Ismertesse a Bizottság által megadott talajviszonyok estére a meglévő épületek állékonyságának biztosítási lehetőségeit! I) A szóbajöhető közmű rekonstrukciók során, hogyan határozza meg a meglévő szennyvízelvezető rendszer kapacitását? SZ) Foghíjbeépítés esetén hogyan kezeljük az új épületre ható szélteher hatását? Ellenőrizze a meglévő pillérvázas épület legalsó szintjén lévő egyik téglapillér teherbírását. 5. Vízellátó vezeték közúti és vasúti keresztezését csőátsajtolással építik Balatonszépe községben. A csőátsajtolás érdekében egy meglévő épület közvetlen közelében kell az

2 indítóaknát megépíteni. A talajmechanikai fúrások szerint a terepszint alatt átmeneti talajok helyezkednek el. G) Ismertesse az indítóakna dúcolását, ha a talajvíz építéskor az akna fenékszintjéhez képest 1,50 m magasan van. I) Ismertesse az adott feltételek mellett a vízellátó vezeték keresztezésének megoldását! Hogyan határozza meg a vízellátó vezetékek szükséges átmérőjét és a fellépő nyomásveszteségeket? SZ) A meglévő épület pillérvázas. Ismertesse a legalsó szinten beépített egyik betonpillér ellenőrzésének lépéseit. 6. Lejtős terepen térfogatváltozó talajviszonyok mellett terület előkészítést végeznek, előközművesítéssel ipari park építése érdekében. G) Egy hosszanti főfalas (három terhelt főfal) épület egyik része pincézett, a másik nem. Ismertesse a síkalapozás lehetőségét! I) Mi az előközművesítés lényege és milyen megoldásai vannak? SZ) A hosszanti főfalas (három terhelt főfal) épület egy közbenső födémét méretezze monolit vasbeton lemez feltételezésével. Vázolja fel a födémvasalás alaprajzát, metszetét, továbbá a födém kapcsolatát a főfalakkal ill. a főfal nyílászárói feletti kialakítást. 7. X város lakóterületeinek bővítése során zöldmezős beruházás épül pillérvázas épületek elhelyezésével. A Bizottság által megadott talajviszonyok estén az építési vízszint a terepszinthez közel helyezkedi el. G) Sorolja fel egy pillérvázas épület esetén a szóbajöhető mélyalapozási lehetőségeket (teherbírás és kivitelezés figyelemebevételével)! I) Ismertesse a közműellátáshoz a csőanyagok kiválasztásának szempontjait!! Ismertesse a vízellátó hálózat szerelvényeit és műtárgyait! SZ) Milyen vasalási rendszerű födémet tervez monolit vasbetonból? Vázolja fel az elképzelt födém alaprajzát, metszetét. 8. Y város szennyvíztisztító telepének készítése során az eleveniszapos biológiai szennyvíztisztítót és acélszerkezetű csarnokot építenek. G) A műtárgy alapozásához 40*60 m alapterületű munkagödröt alakítanak ki. Milyen előnyei és hátrányai vannak a rézsüs munkagödörnek a függőleges falúval szemben? I) Ismertesse a biológiai szennyvíztisztító műtárgy lehetséges kialakítási módjait! SZ) Ismertesse az acélszerkezetű csarnok hegesztett gerinclemezes főtartójának szilárdsági vizsgálatait, illetve a stabilitási vizsgálat elkerülési módjait. 9. Z településen egy fsz + 6 szintes épületet építenek teljes közműellátással. A talaj iszapos homokliszt, a talajvíz mértékadó szintje 1,50 m a terepszint alatt. G) Ismertesse a szóbajöhető alapozási módokat! I) Ismertesse a terület távhőellátásának funkcionális és szerkezeti kialakítását! Ismertesse a hőtágulás felvételének lehetőségeit!

3 SZ) Ismertesse a fszt. + 6 szintes épület egy oszlopának és egy teherhordó falának teherbírási vizsgálatát /tervezését/ amennyiben a pillér vasbeton, a fal téglafalazat. /Összefüggések, szerkesztési szabályok ellenőrzése/. 10. A lakóterületen a mérések szerint a talajvíz szintje az utóbbi időben jelentősen megemelkedett. G) A területen lévő épület főfalai megrepedtek. Ismertesse a sávalapok megerősítési lehetőségeit és annak erőtani tervezését! I) A csatornahálózatban lefolyó szennyvízhozam megnövekedett és ez túlterheli a szennyvíztisztító telepet. Ismertesse a szennyvízcsatornák mértékadó vízhozamának meghatározását és mértékét, valamint jellemezze az ún. idegen vizeket! SZ) Ellenőrizze egy hosszfőfalas épület téglafalának teherbírását. 11. Pályaudvaron az olaj lefejtéséhez olajfogót terveznek. G) Ismertesse a doboz szerkezet mértékadó terheléseit! I) Miért szükséges az olajfogó építése? Ismertesse az olajfogó kialakításának elveit és szerkezetét! SZ) Ismertesse a zárt keret számításának módszereit. /erőmódszer, Cross-módszer/ 12. Lakópark épül az agglomerációban. Milyen utakat tervezne a lakópark építésénél és rajzolja fel a javasolt rétegrendeket! G) Milyen talajfizikai jellemzőkre lesz szüksége a lakópark építése során? Hogyan határozza meg azokat, ismertesse a mintavételi lehetőségeket! I) Ismertesse a lakópark gázellátás kialakításának elveit! Hogyan méretezi a hálózatot? SZ) Ismertesse a kör keresztmetszetű, belső nyomásnak kitett vasbeton csövek erőjátékát, ha az ágyazási tényező adott. Vázolja fel a belsőerő ábráit! Melyik feszültségi állapot szerint méretezné a csövet és miért? 13. Közműves vízellátás EU előírásokat meghaladó szennyezettsége miatt rekonstrukció készül a vízmű telepen. Egyidejűleg könnyűszerkezetes iroda és egy hagyományos szerkezetű laboratóriumi épület is épül ott. G) Ismertesse a könnyűszerkezetes épületek alapozási lehetőségeit, kivitelezési technológiáját, alkalmazási feltételit! I) Ismertesse a Bizottság által meghatározott víztisztítási technológiát! SZ) Ismertesse a könnyűszerkezetes épületre ható meteorológiai terhek meghatározásának lényegét! Hogyan vesszük figyelembe az MSZ szerint az egyidejűleg ható funkcionális és meteorológiai terheket? 14. Terület előkészítést kell készítenie kedvezőtlen altalaj adottságok mellett (térfogatváltozó-, lösz-, feltötés-, szerves talaj). G) Milyen tervezési szempontokat venne figyelembe az alapozás tervezése során?

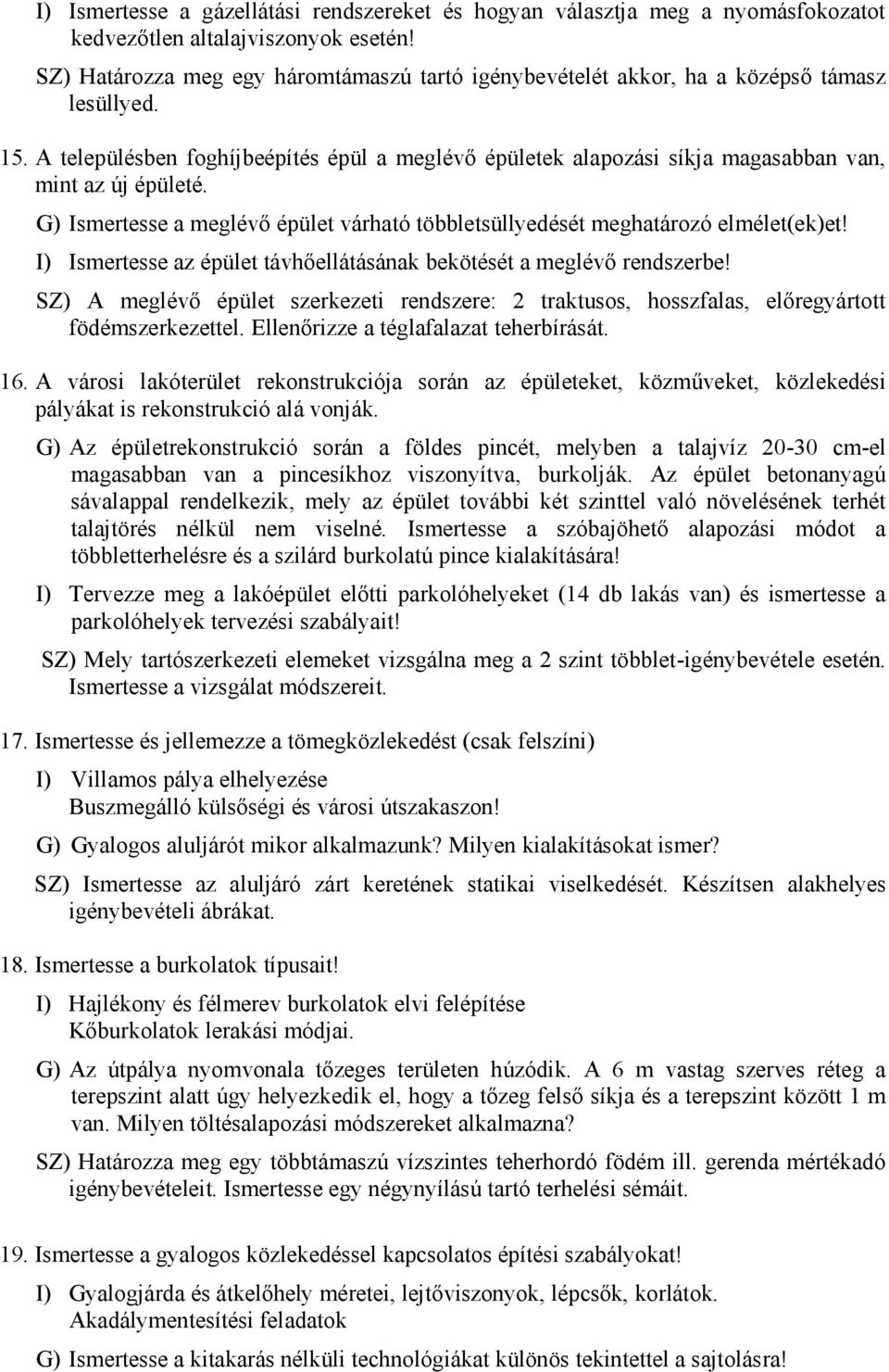

4 I) Ismertesse a gázellátási rendszereket és hogyan választja meg a nyomásfokozatot kedvezőtlen altalajviszonyok esetén! SZ) Határozza meg egy háromtámaszú tartó igénybevételét akkor, ha a középső támasz lesüllyed. 15. A településben foghíjbeépítés épül a meglévő épületek alapozási síkja magasabban van, mint az új épületé. G) Ismertesse a meglévő épület várható többletsüllyedését meghatározó elmélet(ek)et! I) Ismertesse az épület távhőellátásának bekötését a meglévő rendszerbe! SZ) A meglévő épület szerkezeti rendszere: 2 traktusos, hosszfalas, előregyártott födémszerkezettel. Ellenőrizze a téglafalazat teherbírását. 16. A városi lakóterület rekonstrukciója során az épületeket, közműveket, közlekedési pályákat is rekonstrukció alá vonják. G) Az épületrekonstrukció során a földes pincét, melyben a talajvíz cm-el magasabban van a pincesíkhoz viszonyítva, burkolják. Az épület betonanyagú sávalappal rendelkezik, mely az épület további két szinttel való növelésének terhét talajtörés nélkül nem viselné. Ismertesse a szóbajöhető alapozási módot a többletterhelésre és a szilárd burkolatú pince kialakítására! I) Tervezze meg a lakóépület előtti parkolóhelyeket (14 db lakás van) és ismertesse a parkolóhelyek tervezési szabályait! SZ) Mely tartószerkezeti elemeket vizsgálna meg a 2 szint többlet-igénybevétele esetén. Ismertesse a vizsgálat módszereit. 17. Ismertesse és jellemezze a tömegközlekedést (csak felszíni) I) Villamos pálya elhelyezése Buszmegálló külsőségi és városi útszakaszon! G) Gyalogos aluljárót mikor alkalmazunk? Milyen kialakításokat ismer? SZ) Ismertesse az aluljáró zárt keretének statikai viselkedését. Készítsen alakhelyes igénybevételi ábrákat. 18. Ismertesse a burkolatok típusait! I) Hajlékony és félmerev burkolatok elvi felépítése Kőburkolatok lerakási módjai. G) Az útpálya nyomvonala tőzeges területen húzódik. A 6 m vastag szerves réteg a terepszint alatt úgy helyezkedik el, hogy a tőzeg felső síkja és a terepszint között 1 m van. Milyen töltésalapozási módszereket alkalmazna? SZ) Határozza meg egy többtámaszú vízszintes teherhordó födém ill. gerenda mértékadó igénybevételeit. Ismertesse egy négynyílású tartó terhelési sémáit. 19. Ismertesse a gyalogos közlekedéssel kapcsolatos építési szabályokat! I) Gyalogjárda és átkelőhely méretei, lejtőviszonyok, lépcsők, korlátok. Akadálymentesítési feladatok G) Ismertesse a kitakarás nélküli technológiákat különös tekintettel a sajtolásra!

5 SZ) Ismertesse egy kétkarú lépcső méretezési alapelvét különféle statikai váz alapján. Ismertesse a korlátok méretezési alapelvét (erkély, lépcső, tetőterasz esetén)! 20. Adott a Velencei-tó északi partján három település, melyeket korszerűsítenek, új üdülőtelkeket alakítanak ki. A területen csak vízellátás és felszíni csapadékelvezető hálózat van. I) Ismertesse, hogy milyen csatornázási rendszerek vannak, értékelje azokat! G) Ismertesse a feltöltésen való alapozás lehetőségeit! Milyen talajmechanikai vizsgálatokra lesz szükség az alapozás tervezéséhez? SZ) Üdülőtelep közösségi épülete nagyfesztávú kialakítású. A födém szerkezete kéttámaszú rácsos tartóra fektetett trapézhullámlemez fedés. Ismertesse az acél rácsostartó méretezésének elveit. Mutasson be csomópont kialakítási megoldásokat. 21. Dunaújvárosban korszerűsítik a vízellátó hálózatot és a város rekonstrukció során a tárolókat, mert azok a vízellátó hálózat növekedése miatt nem tudják biztosítani az ellátást. I) Ismertesse a tárolók hálózathoz és vízműhöz viszonyított lehetséges elrendezési módját, értékelje azokat. G) Makroporózus lösztalaj milyen szempontok szerint befolyásolja az alapozást magas súlypontú létesítmények esetén? Ismertesse a lösztalajon való alapozás lehetőségeit! SZ) Ismertesse a vízellátó műtárgy külpontosan nyomott vasbeton pillérének méretezését. 22. Szarv- és pata feldolgozó üzem tűzivíz ellátó hálózatát és vezérlő épületét építik. A területen lösztalaj van. I) Ismertesse a vízellátás tűzivízellátási feladatait: - az ellátáshoz biztosítandó vízmennyiségeket és előírásokat, - a tűzivíz beszerzésének lehetőségeit! G) Milyen talajfizikai jellemzőket határozna meg a tűzivíz tároló medence létesítéséhez? Ismertesse a tűzivíz tároló medence szóbajöhető alapozását! SZ) A vezérlő épület vb. keretei háromcsuklósak. Ismertesse a háromcsuklós keret vonórúdjának méretezését. 23. Adott X családi házas kistelepülés, néhány kommunális létesítménnyel. I) Ismertesse a lehetséges gázelosztó-vezeték rendszereket és a méretezés kiinduló adatait. Részletesen ismertesse a gázterhelés meghatározásainak módját! Ismertesse a gázvezeték-elosztóvezeték építési technológiáját, valamint a bekötési megoldásokat! G) Térfogatváltozó talaj és lejtős terep esetén milyen szempontok figyelembevételével tervezné meg a családi ház alapozását? SZ) Családi ház fő tartószerkezeti elemeinek méretezési lépései előregyártott födém, teherviselő téglafal ill. központosan nyomott vasbeton pillér beépítése esetén. 24. Nagyvárosi foghíj beépítésre kerül sor. Az épület fsz.+6 em. (lakásszám32).

6 I) Ismertesse a gázcsatlakozó vezeték kialakítását, csatlakozás módját! Az elosztó gázvezetékről hogyan készíthet leágazást KPE és acélvezeték estén! G) A Bizottság által megadott talaj és talajvízviszonyokra ismertesse az elkészült alapozási lehetőséget, milyen terheket kell figyelembe venni az alapozási szerkezet méretezésénél! SZ) Milyen szerkezetet választana a nagyvárosi foghíj fszt+6 emeletes lakóépület tervezésénél. Indokolja választását. Foglalja össze a teherátadódás sorrendjében az egyes szerkezeti elemek méretezésének szempontjait egészen az alapozás szintjéig. 25. Z város lakóterületének bővítése során egy 12 tantermes iskola és 3 db egyenként 45 lakásos (2 szobás) épület épül. I) A távfűtésben nyomásdiagram felhasználásával Δp nyomáskülönbség áll rendelkezésre. Vázlat alapján ismertesse a forróvíz elosztó mellék gerincvezeték méretezésének menetét! A nyomásdiagram alapján ismertesse a távfűtési rendszer nyomásviszonyait! G) Ismertesse a térszíni lemez alapozásokat, a talajcsere lehetőségét, célját és a cseretalaj vastagságának meghatározását! SZ) Ismertesse egy nagy alapterületű, több épületből álló együttes esetén a szerkezetek dilatációs kérdését, a többszintes épület munkahézagainak helyét. Előregyártott szerkezetű épület esetén ismertesse az épület merevítésének elveit és megoldásait. 26. Az adott lakótelep hagyományos távfűtési rendszere felújításra és bővítésre szorul. I) A megnövekedett hőigények ismeretében hogyan határozza meg a forróvíz tömegáramát és az új átmérőket! G) Ismertesse a szoliter (pillér) alapozást és lemez alapozást a Bizottság ált al megadott talaj és talajvíz viszonyok esetén (teherbírás, talajtörtés, süllyedés becslés)! SZ) Rajzolja fel monolit vasbeton pilléralap és oszlop csuklós ill. befogott kapcsolatát. Foglalja össze a két megoldás teherbírási és kivitelezési előnyeit és hátrányait.
