ÉPÜLETSZERKEZETTAN 1 FÖDÉMEK II. HAGYOMÁNYOS FÖDÉMEK, GERENDÁS FÖDÉMEK, TERVEZÉSI SZERKESZTÉSI ELVEK
|
|
|
- Endre Lukács
- 7 évvel ezelőtt
- Látták:
Átírás
1 Dr. Czeglédi Ottó ÉPÜLETSZERKEZETTAN 1 FÖDÉMEK II. HAGYOMÁNYOS FÖDÉMEK, GERENDÁS FÖDÉMEK, TERVEZÉSI SZERKESZTÉSI ELVEK ÉPSZ 1. EA/CO FÖDÉMEK II. 1
2 Födémek fejlődése, története (sík födémek) Hagyományos födémek: fa födémek, acél gerendás födémek o Fa födémek: - ma csak a favázas és hétvégi épületeknél alkalmazzák (1920-ig zárófödémek 90 %-a) - röviden a fa födémekről: jellemzi: anyaga: vörösfenyő (gyantatartalom), tölgy (> hajlító szilárdság), kg/m 3 szilárdsága: a rostokkal párhuzamosan nagyobb a nyomó és hajlító szilárdsága, 130 kp/cm 2 fa alakváltozása: zsugoródása (szaradás), duzzadása (nedvesség felvétel) tervezési, rekonstrukciós kérdések: felfekvése, korhadása, gombásodása ÉPSZ 1. EA/CO FÖDÉMEK II. 2
3 Legismertebb fa födémek: csapos (záró födémként) pór födém (családi házak) Pór födém Csapos gerendás födém Borított gerendás födém ÉPSZ 1. EA/CO FÖDÉMEK II. 3
4 o Acél gerendás födémek: - lakó épületeknél ritkán, ma csak acélvázas építési rendszereknél használják (csarnokok), 1920-ig lakóép. közbenső födémeként, (un. Poroszsüveg födémként) - röviden az acél födémekről: jellemzi: anyaga: nyersvas olvasztás öntöttvas izzó állapotban hengerlés melegen hengerelt tartók I, U tervezési kérdések: korrózió, tűzvédelem kapcsolatok (hegesztett-merev nyomatékbíró, vagy csavaros oldható) ÉPSZ 1. EA/CO FÖDÉMEK II. 4
5 Ismertebb acélgerendás födémek : acél gerendák közötti téglaboltozatos Poroszsüveg boltozatos födém - Kis fesztávú síkra,nagyobb fesztávú ívesen vakolt - Kupás vagy gyűrűs falazás gerendák között - Fogas alsó födém felület A-A o o Mátrai födém o - Salakbetonos födém (acél A o korrózió) o - Gerendák között un. átlós kötélgörbe vasalás (szalag acél+ o kötél pászma) A ÉPSZ 1. EA/CO FÖDÉMEK II. 5
6 o Sűrűbordás idomtestes födémek: Lényege: - együttdolgozó terhelhető idomtestek közötti vasalt beton sűrű bordák beépítése (rovátkolt bordás oldal felület) - nyomott öv növelése felbetonnal - pozitív nyomaték növelése idomtest borda kitörésével - legismertebb a Bohn födém (égetett agyag tégla) ÉPSZ 1. EA/CO FÖDÉMEK II. 6

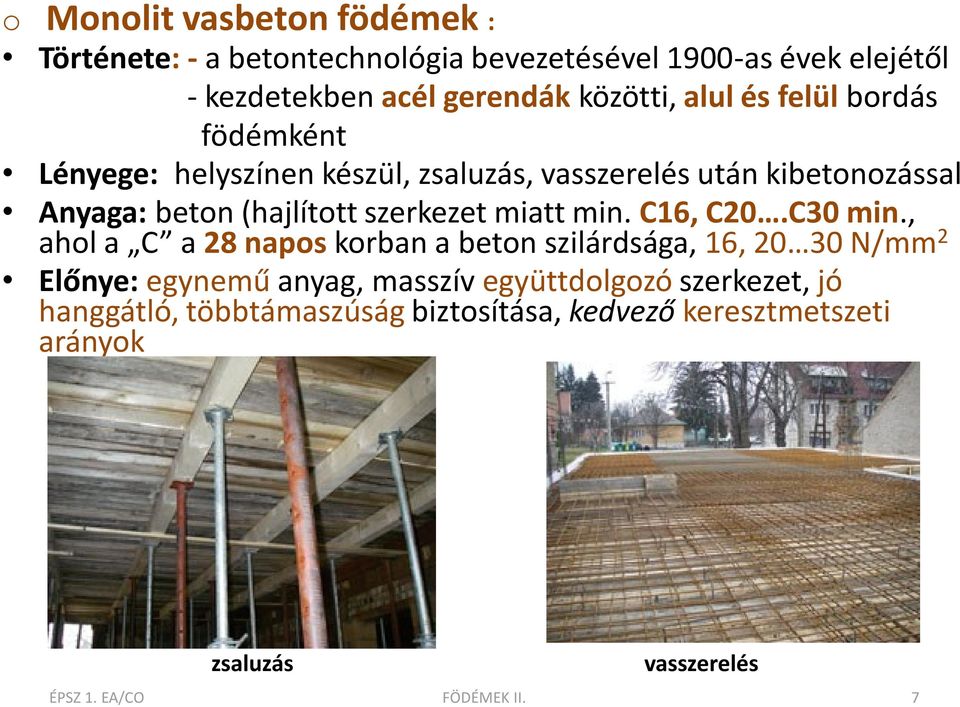

7 o Monolit vasbeton födémek : Története: - a betontechnológia bevezetésével 1900-as évek elejétől - kezdetekben acél gerendák közötti, alul és felül bordás födémként Lényege: helyszínen készül, zsaluzás, vasszerelés után kibetonozással Anyaga: beton (hajlított szerkezet miatt min. C16, C20.C30 min., ahol a C a 28 napos korban a beton szilárdsága, 16, N/mm 2 Előnye: egynemű anyag, masszív együttdolgozó szerkezet, jó hanggátló, többtámaszúság biztosítása, kedvező keresztmetszeti arányok zsaluzás vasszerelés ÉPSZ 1. EA/CO FÖDÉMEK II. 7

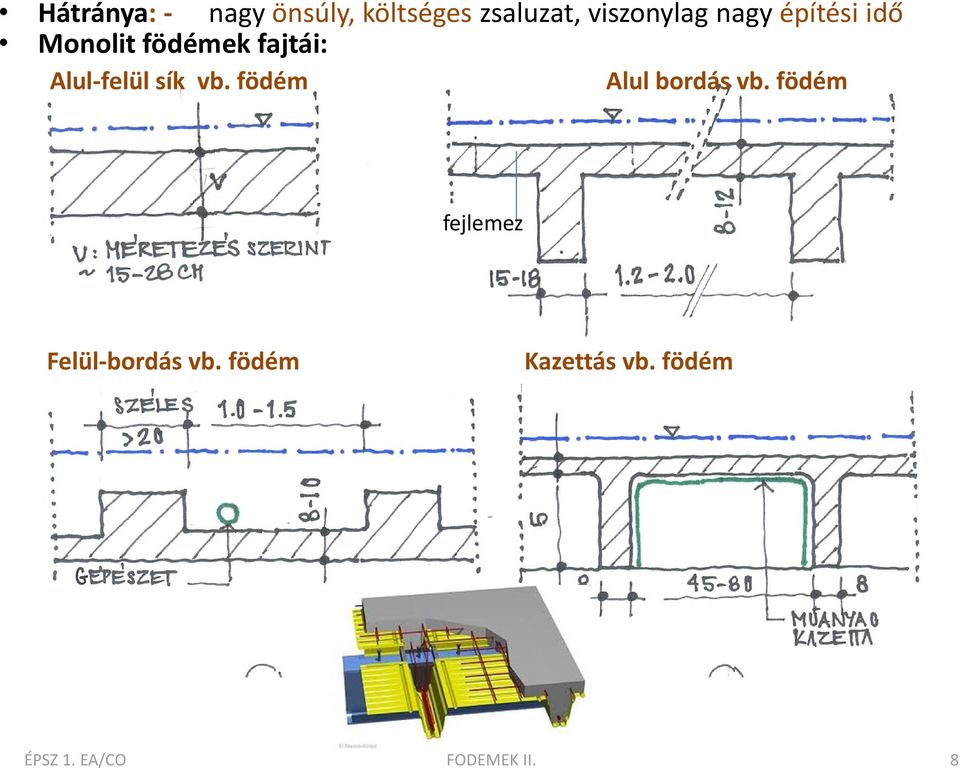

8 Hátránya: - nagy önsúly, költséges zsaluzat, viszonylag nagy építési idő Monolit födémek fajtái: Alul-felül sík vb. födém Alul bordás vb. födém fejlemez --- Felül-bordás vb. födém Kazettás vb. födém ÉPSZ 1. EA/CO FÖDÉMEK II. 8

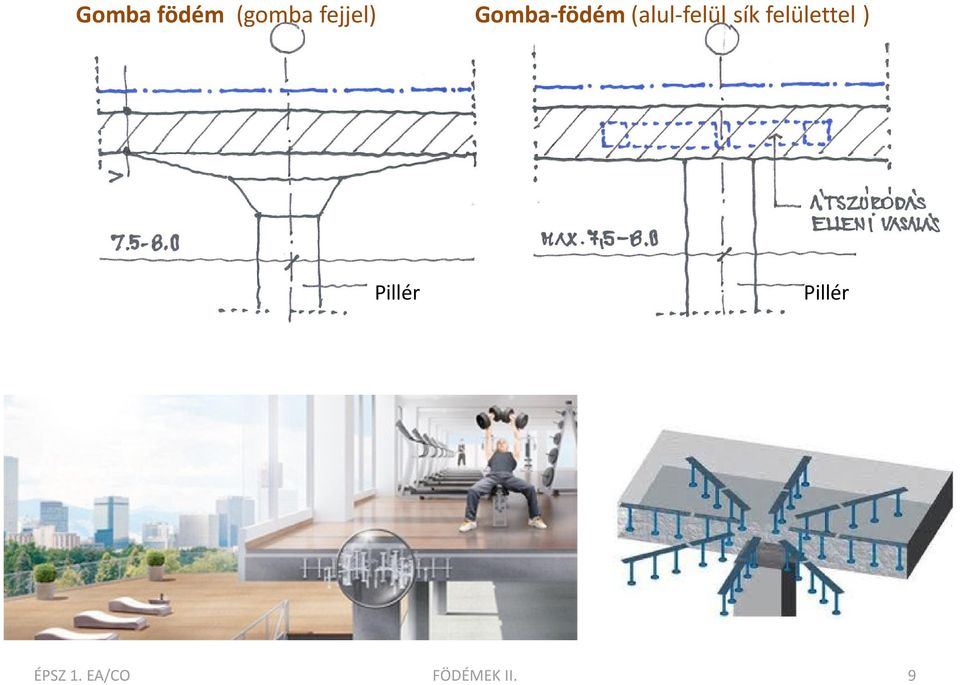

9 Gomba födém (gomba fejjel) Gomba-födém (alul-felül sík felülettel ) Pillér Pillér ÉPSZ 1. EA/CO FÖDÉMEK II. 9
10 o Gerendás födémek Története: - háború után a tömeges helyreállítás miatti építési igény - régi nem tipizált (boltozatok, acélgerendás) hagyományos födémek nem tudták a tömeges igényeket Bevezetésüket megelőzte: - anyagipar fejlődése - méretkoordinálás-tipizálás bevezetése ÉPSZ 1. EA/CO FÖDÉMEK II. 10
11 Kialakításuk lényege: - bizonyos tengelytávra elhelyezett gerendából (teherhordó) és béléselemből (teherátadó-elosztó) állnak - egy irányban teherhordók, kéttámaszúak (részleges befogás) - teljes teherbírásukat a bélés elem és gerendaköz vagy felbeton kibetonozása után érik el Teljes keresztmetszetében előregyártott gerenda Félig előregyártott gerenda Előregyártás foka és vasalásuk szerint lehetnek: - teljes keresztmetszetében (vb. gerendás) és félig előregyártottak - lágy és feszített vasalásúak ÉPSZ 1. EA/CO FÖDÉMEK II. 11
12 Tervezési és beépítési előírások: 1. Építés közbeni alátámasztás, túlemelés - a félig előregyártott un. papucs elemes gerendákat építés közben a falköz függvényében alá kell támasztani (ideiglenes terhelés hordása) és túlemelni (lehajlás csökkentése) - alátámasztás általában- 4 m falközig a falköz felében, fölötte harmadában kell elkészíteni (alkalmazástechnikai kézikönyvek!) ÉPSZ 1. EA/CO FÖDÉMEK II. 12
13 Általános tervezési és beépítési előírások: 2. Koszorú és gerendavég kialakítási lehetőségek: Gerendavég befogással Falegyenre ültetéssel Koszorú bekötő vasalás Félig előregyártott gerenda végnél Előregyártott gerendánál ÉPSZ 1. EA/CO FÖDÉMEK II. 13
14 3. Gerenda kiosztás, gerendával párhuzamos koszorú csatlakozás Kiegyenlítő lemezzel Modulált csatlakozással Koszorú nyúlvánnyal Koszorúba ültetéssel ÉPSZ 1. EA/CO FÖDÉMEK II. 14
15 4. Többletterhelésre, födém megerősítési lehetőségek: Gerenda kettőzéssel Monolit borda kiegészítéssel vb. gerendánál vb. gerendánál fél monolit gerendánál vb. gerendánál Gerenda sűrítéssel fél monolit gerendánál ÉPSZ 1. EA/CO FÖDÉMEK II. 15
16 4. Többletterhelésre, födém megerősítési lehetőségek: Kiegészítő gyártmány választékkal magasított béléstesttel Fel betonnal ÉPSZ 1. EA/CO FÖDÉMEK II. 16
17 4. Keresztborda (átkötő borda): merevítés, együttdolgozás, repedés elkerülés 5. Középfőfali min. koszorú gerenda eltolás Födém alaprajzi részlet ÉPSZ 1. EA/CO FÖDÉMEK II. 17
18 Gerendás födémek ismertetése: PPB vb. Gerendás födém ÉPSZ 1. EA/CO FÖDÉMEK II. 18
19 Új Fert gerendás födém ÉPSZ 1. EA/CO FÖDÉMEK II. 19
20 Mester födém ÉPSZ 1. EA/CO FÖDÉMEK II. 20
21 Zsaluzó kéregpaneles födém: Panel általános elrendezése ÉPSZ 1. EA/CO FÖDÉMEK II. 21
22 Zsaluzó kéregpaneles födém: Panel beépítési csomópontja ÉPSZ 1. EA/CO FÖDÉMEK II. 22
23 Köszönöm a figyelmet! (a jövő órán gépészeti alapismeretek lesznek) ÉPSZ 1. EA/CO FÖDÉMEK II. 23
