1 ÉPÜLETSZERKEZETTANI ALAPISMERETEK FÖDÉMEK Dr. Preisich Katalin ábraanyagának felhasználásával 3. Födémek szerkezeti osztályozása A födém: - falakra - kiváltógerendákra - pillérekre, oszlopokra támaszkodó vízszintes, ritkábban ferde, lépcsıs vagy íves térelhatároló, teherhordó, illetve térlefedı szerkezet. A födém épületbeli helyzete és funkciója szerint: közbensı-, tetı-, pince-, áthajtó feletti födém. A födémszerkezet alkotóelemei: - a teherhordó szerkezet - a felsı és/vagy az alsó burkolat - esetenként hıszigetelı réteg, hangszigetelı/lépéshanggátló réteg - tetıfödémeken nedvességszigetelés, adott esetben párazáró réteg. A födém teherhordó szerkezetének kialakítása a fesztávtól, a terheléstıl és az építési technológiától függ. A burkolatok és a további rétegek a használati funkciótól függenek. 2 1

szerkezet. A födém épületbeli helyzete és funkciója szerint: közbensı-, tetı-, pince-, áthajtó feletti födém.

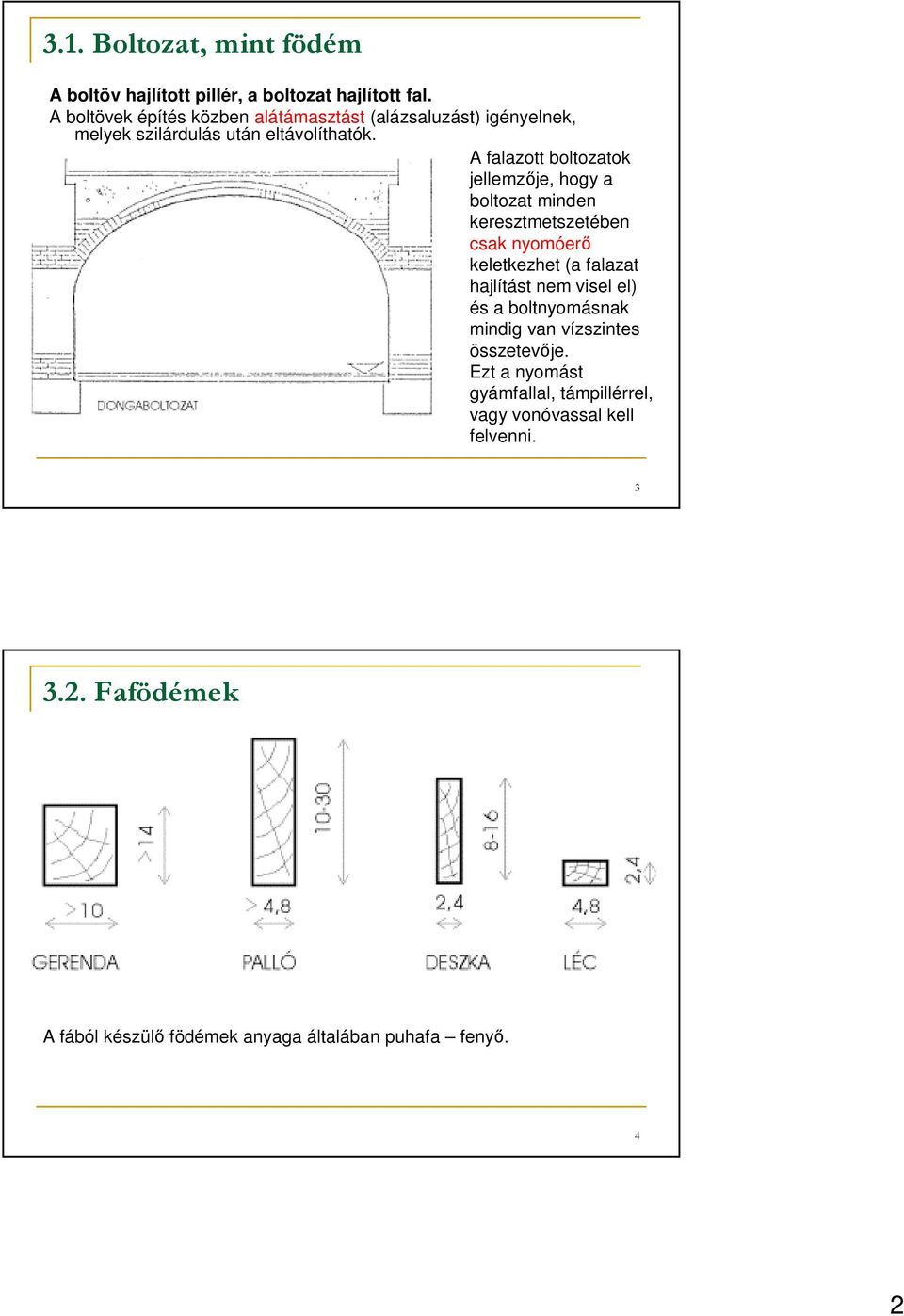

2 3.1. Boltozat, mint födém A boltöv hajlított pillér, a boltozat hajlított fal. A boltövek építés közben alátámasztást (alázsaluzást) igényelnek, melyek szilárdulás után eltávolíthatók. A falazott boltozatok jellemzıje, hogy a boltozat minden keresztmetszetében csak nyomóerı keletkezhet (a falazat hajlítást nem visel el) és a boltnyomásnak mindig van vízszintes összetevıje. Ezt a nyomást gyámfallal, támpillérrel, vagy vonóvassal kell felvenni Fafödémek A fából készülı födémek anyaga általában puhafa fenyı. 4 2

A falazott boltozatok jellemzıje, hogy a boltozat minden keresztmetszetében csak nyomóerı keletkezhet (a falazat hajlítást nem

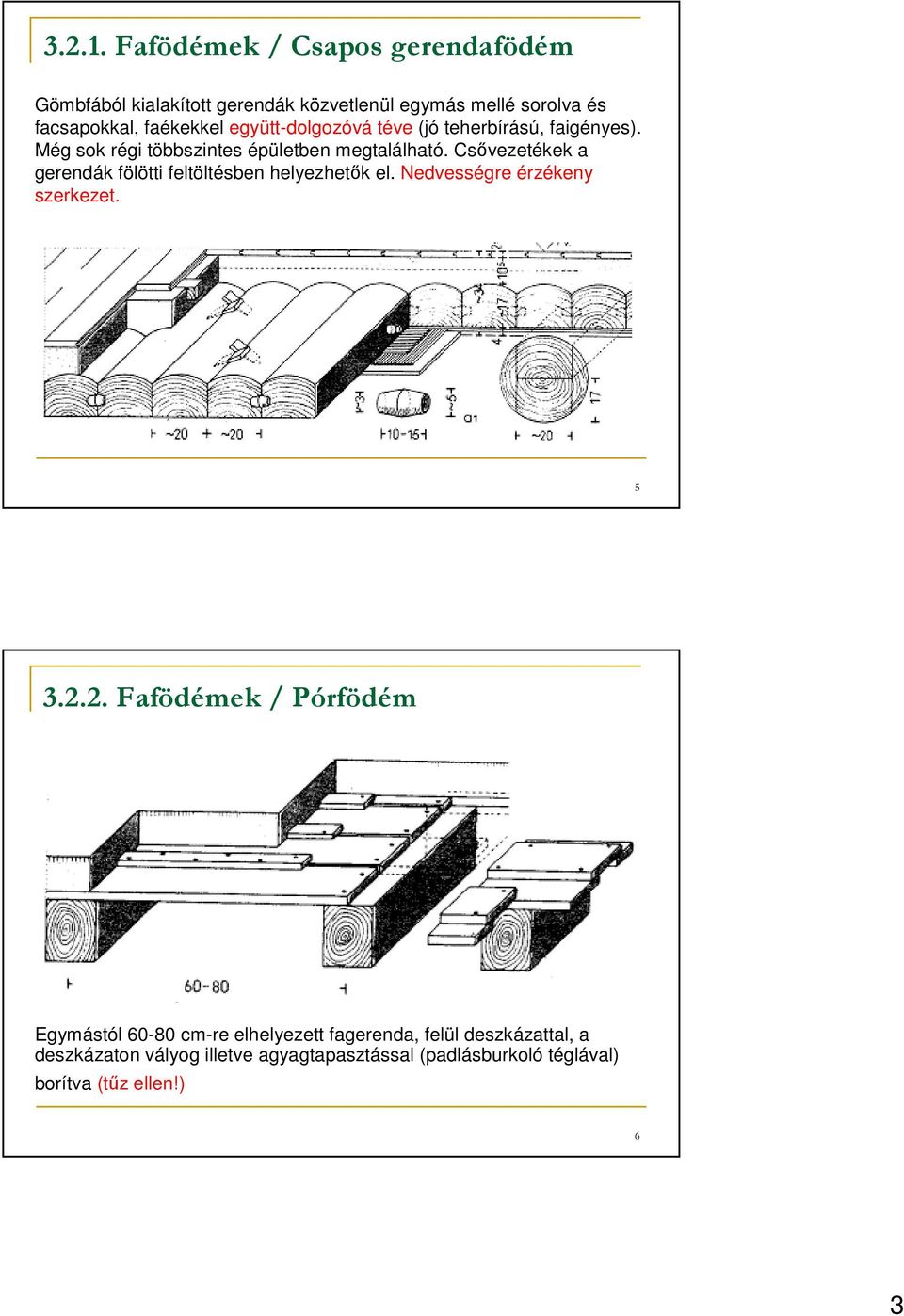

3 Fafödémek / Csapos gerendafödém Gömbfából kialakított gerendák közvetlenül egymás mellé sorolva és facsapokkal, faékekkel együtt-dolgozóvá téve (jó teherbírású, faigényes). Még sok régi többszintes épületben megtalálható. Csıvezetékek a gerendák fölötti feltöltésben helyezhetık el. Nedvességre érzékeny szerkezet Fafödémek / Pórfödém Egymástól cm-re elhelyezett fagerenda, felül deszkázattal, a deszkázaton vályog illetve agyagtapasztással (padlásburkoló téglával) borítva (tőz ellen!) 6 3

együtt-dolgozóvá téve (jó teherbírású, faigényes). Még sok régi többszintes épületben megtalálható.

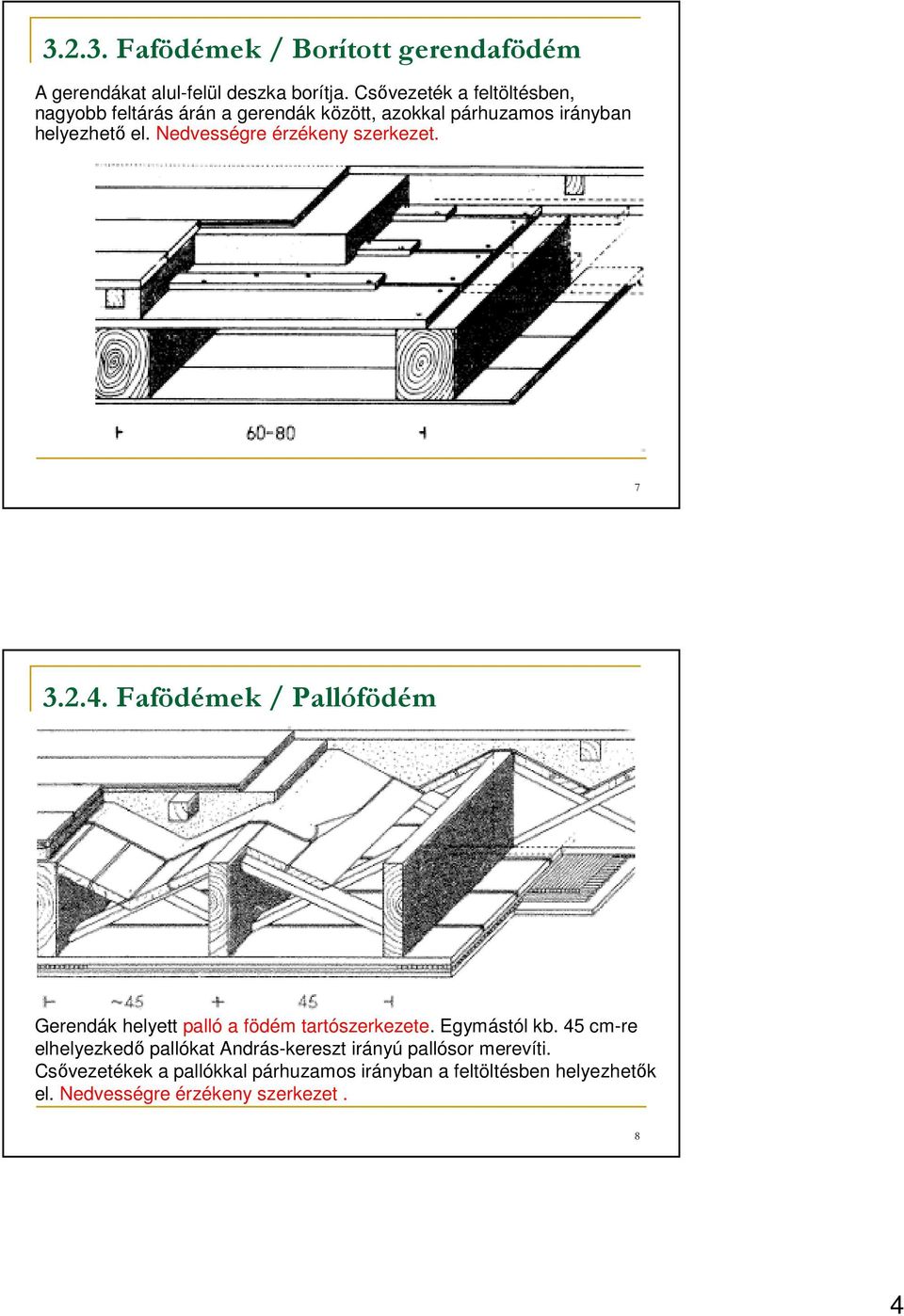

4 Fafödémek / Borított gerendafödém A gerendákat alul-felül deszka borítja. Csıvezeték a feltöltésben, nagyobb feltárás árán a gerendák között, azokkal párhuzamos irányban helyezhetı el. Nedvességre érzékeny szerkezet Fafödémek / Pallófödém Gerendák helyett palló a födém tartószerkezete. Egymástól kb. 45 cm-re elhelyezkedı pallókat András-kereszt irányú pallósor merevíti. Csıvezetékek a pallókkal párhuzamos irányban a feltöltésben helyezhetık el. Nedvességre érzékeny szerkezet. 8 4

Nedvességre érzékeny szerkezet. 7 3.2.4. Fafödémek / Pallófödém Gerendák helyett palló a födém tartószerkezete. Egymástól kb.

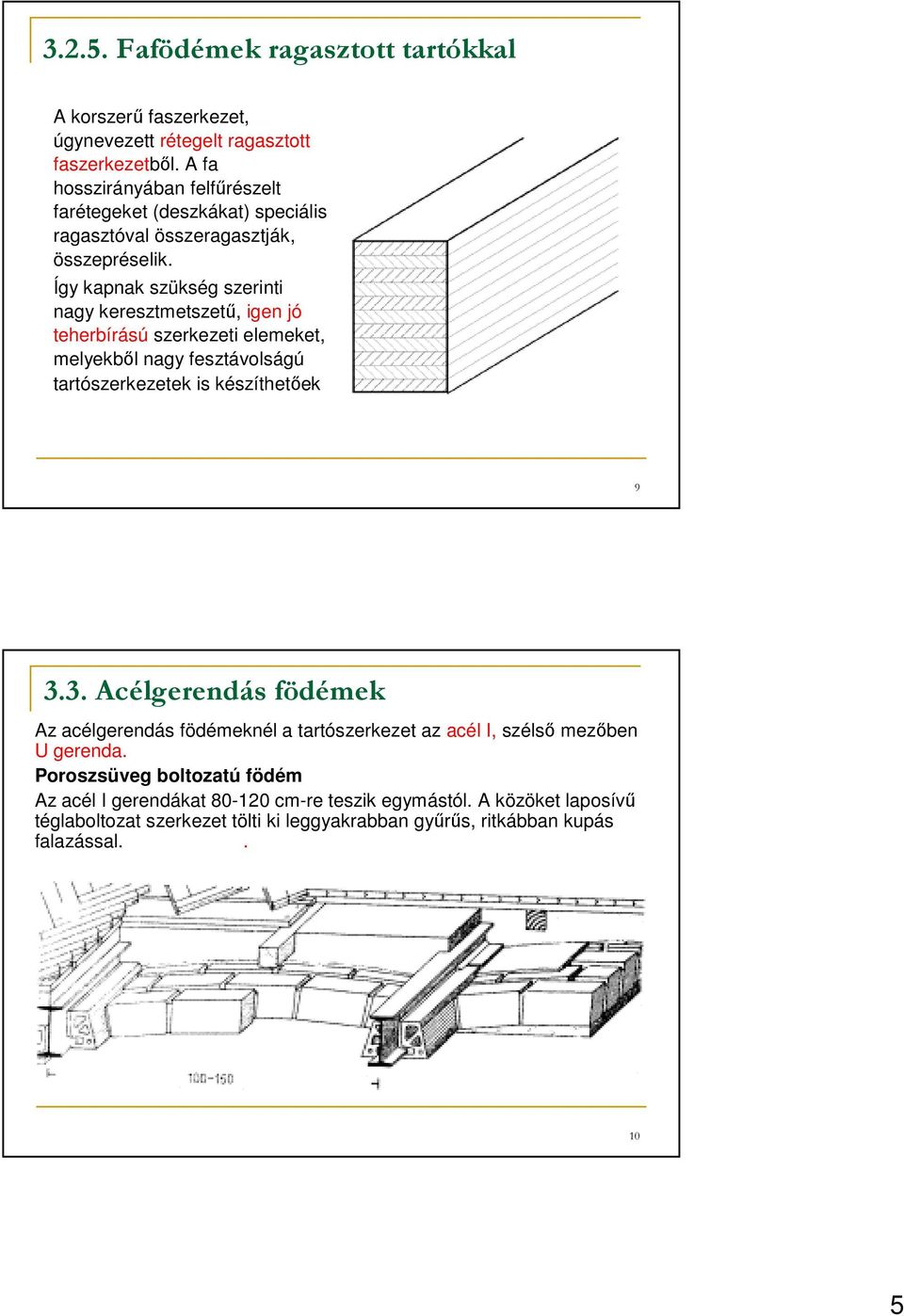

5 Fafödémek ragasztott tartókkal A korszerő faszerkezet, úgynevezett rétegelt ragasztott faszerkezetbıl. A fa hosszirányában felfőrészelt farétegeket (deszkákat) speciális ragasztóval összeragasztják, összepréselik. Így kapnak szükség szerinti nagy keresztmetszető, igen jó teherbírású szerkezeti elemeket, melyekbıl nagy fesztávolságú tartószerkezetek is készíthetıek Acélgerendás födémek Az acélgerendás födémeknél a tartószerkezet az acél I, szélsı mezıben U gerenda. Poroszsüveg boltozatú födém Az acél I gerendákat cm-re teszik egymástól. A közöket laposívő téglaboltozat szerkezet tölti ki leggyakrabban győrős, ritkábban kupás falazással

Így kapnak szükség szerinti nagy keresztmetszető, igen jó teherbírású szerkezeti elemeket, melyekbıl nagy fesztávolságú tartószerkezetek is készíthetıek 9 3.

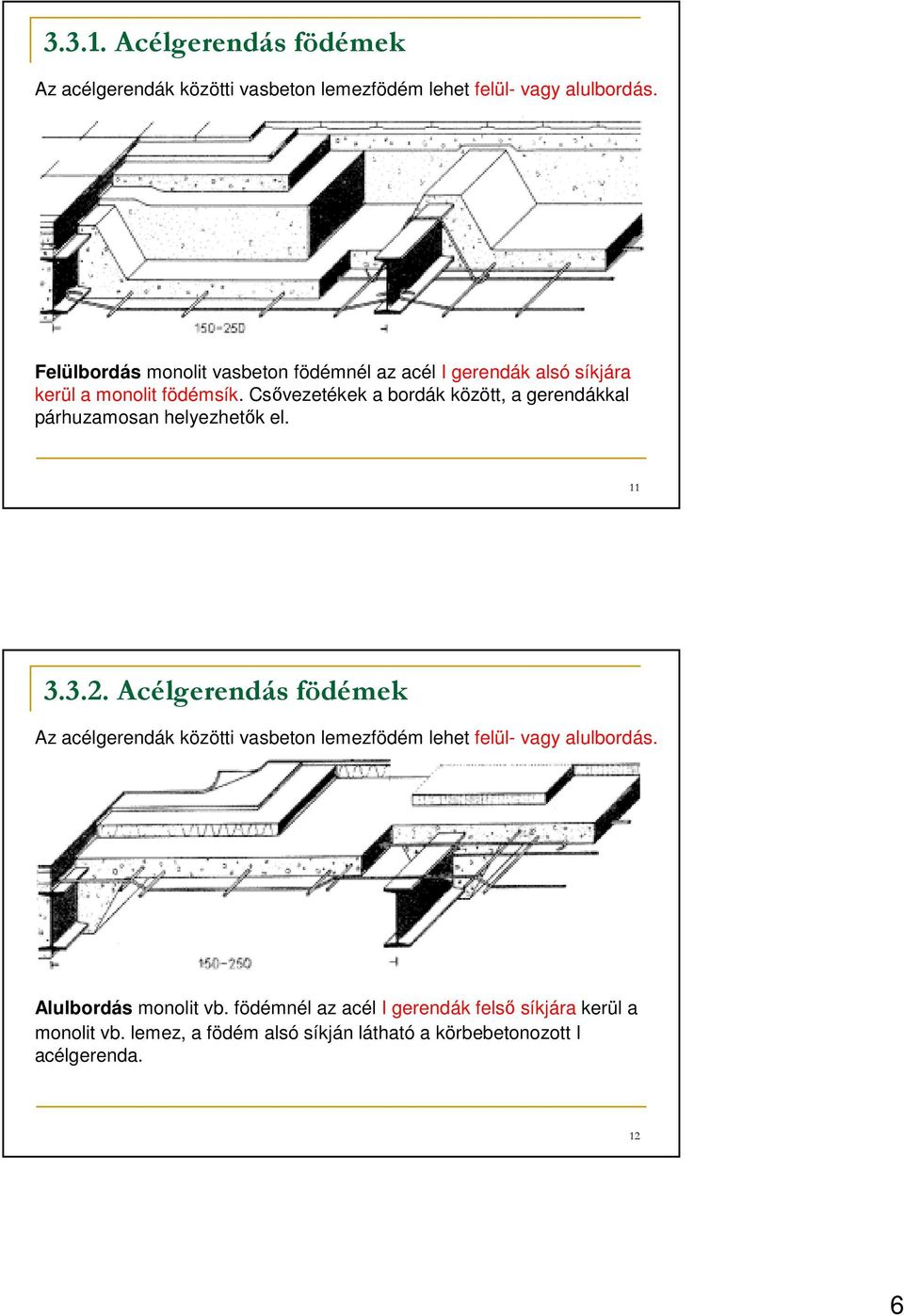

6 Acélgerendás födémek Az acélgerendák közötti vasbeton lemezfödém lehet felül- vagy alulbordás. Felülbordás monolit vasbeton födémnél az acél I gerendák alsó síkjára kerül a monolit födémsík. Csıvezetékek a bordák között, a gerendákkal párhuzamosan helyezhetık el Acélgerendás födémek Az acélgerendák közötti vasbeton lemezfödém lehet felül- vagy alulbordás. Alulbordás monolit vb. födémnél az acél I gerendák felsı síkjára kerül a monolit vb. lemez, a födém alsó síkján látható a körbebetonozott I acélgerenda. 12 6

Csıvezetékek a bordák között, a gerendákkal párhuzamosan helyezhetık el. 11 3.3.2.

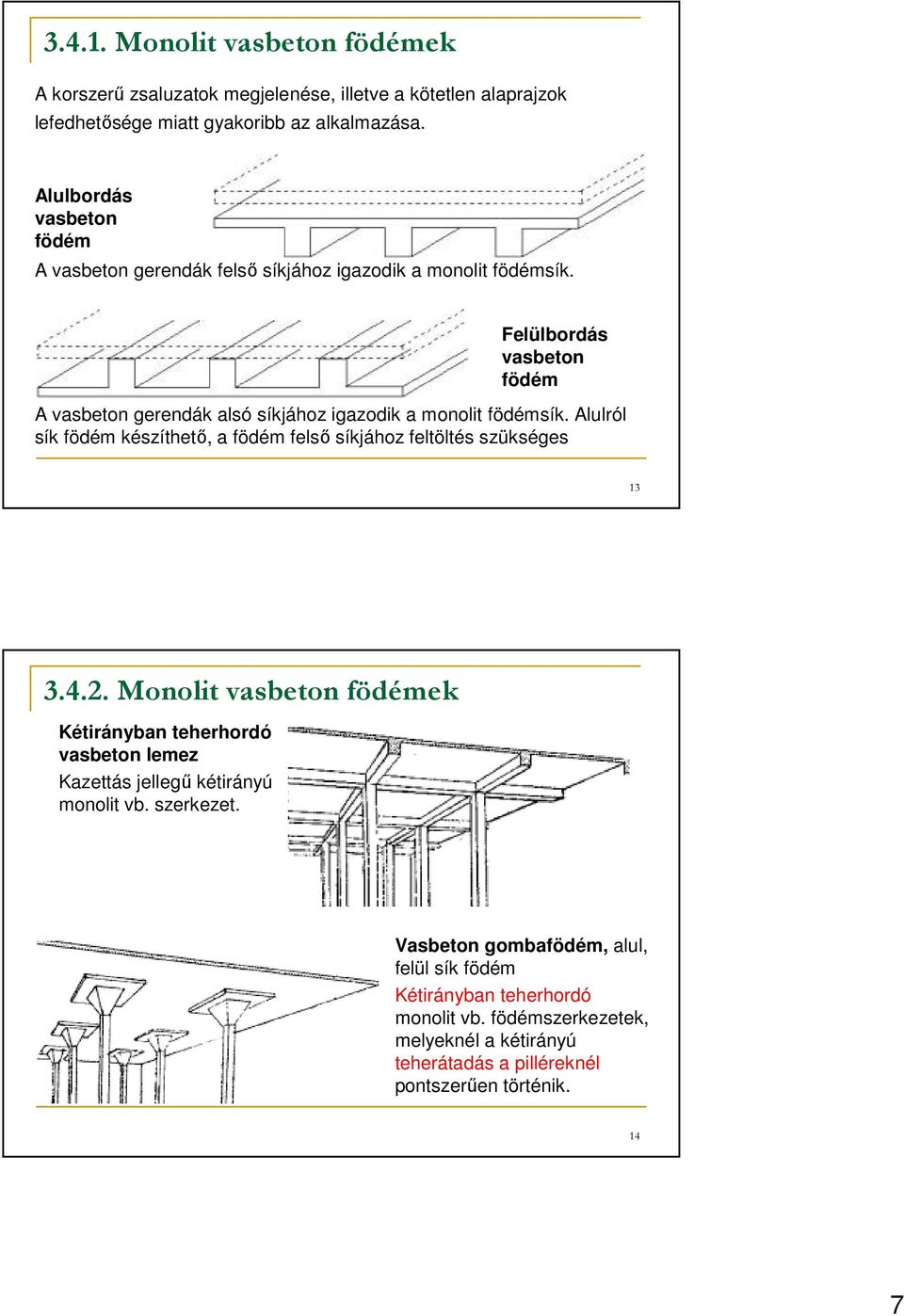

7 Monolit vasbeton födémek A korszerő zsaluzatok megjelenése, illetve a kötetlen alaprajzok lefedhetısége miatt gyakoribb az alkalmazása. Alulbordás vasbeton födém A vasbeton gerendák felsı síkjához igazodik a monolit födémsík. Felülbordás vasbeton födém A vasbeton gerendák alsó síkjához igazodik a monolit födémsík. Alulról sík födém készíthetı, a födém felsı síkjához feltöltés szükséges Monolit vasbeton födémek Kétirányban teherhordó vasbeton lemez Kazettás jellegő kétirányú monolit vb. szerkezet. Vasbeton gombafödém, alul, felül sík födém Kétirányban teherhordó monolit vb. födémszerkezetek, melyeknél a kétirányú teherátadás a pilléreknél pontszerően történik. 14 7

Felülbordás vasbeton födém A vasbeton gerendák alsó síkjához igazodik a monolit födémsík. Alulról sík födém készíthetı, a födém felsı síkjához feltöltés szükséges 13 3.4.2.

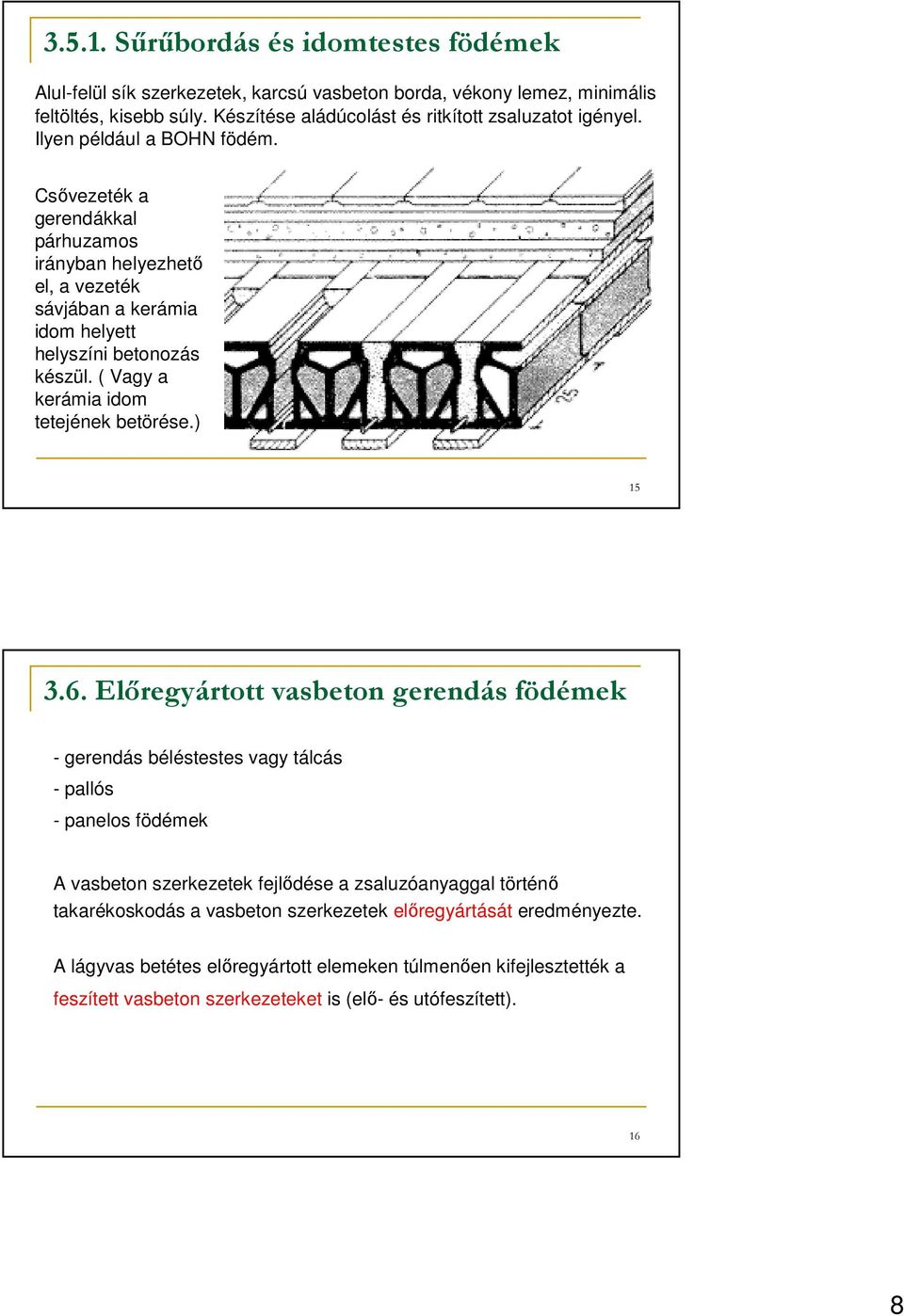

8 Sőrőbordás és idomtestes födémek Alul-felül sík szerkezetek, karcsú vasbeton borda, vékony lemez, minimális feltöltés, kisebb súly. Készítése aládúcolást és ritkított zsaluzatot igényel. Ilyen például a BOHN födém. Csıvezeték a gerendákkal párhuzamos irányban helyezhetı el, a vezeték sávjában a kerámia idom helyett helyszíni betonozás készül. ( Vagy a kerámia idom tetejének betörése.) Elıregyártott vasbeton gerendás födémek - gerendás béléstestes vagy tálcás - pallós - panelos födémek A vasbeton szerkezetek fejlıdése a zsaluzóanyaggal történı takarékoskodás a vasbeton szerkezetek elıregyártását eredményezte. A lágyvas betétes elıregyártott elemeken túlmenıen kifejlesztették a feszített vasbeton szerkezeteket is (elı- és utófeszített). 16 8

Csıvezeték a gerendákkal párhuzamos irányban helyezhetı el, a vezeték sávjában a kerámia idom helyett helyszíni betonozás készül. ( Vagy a kerámia idom tetejének betörése.) 15 3.6.

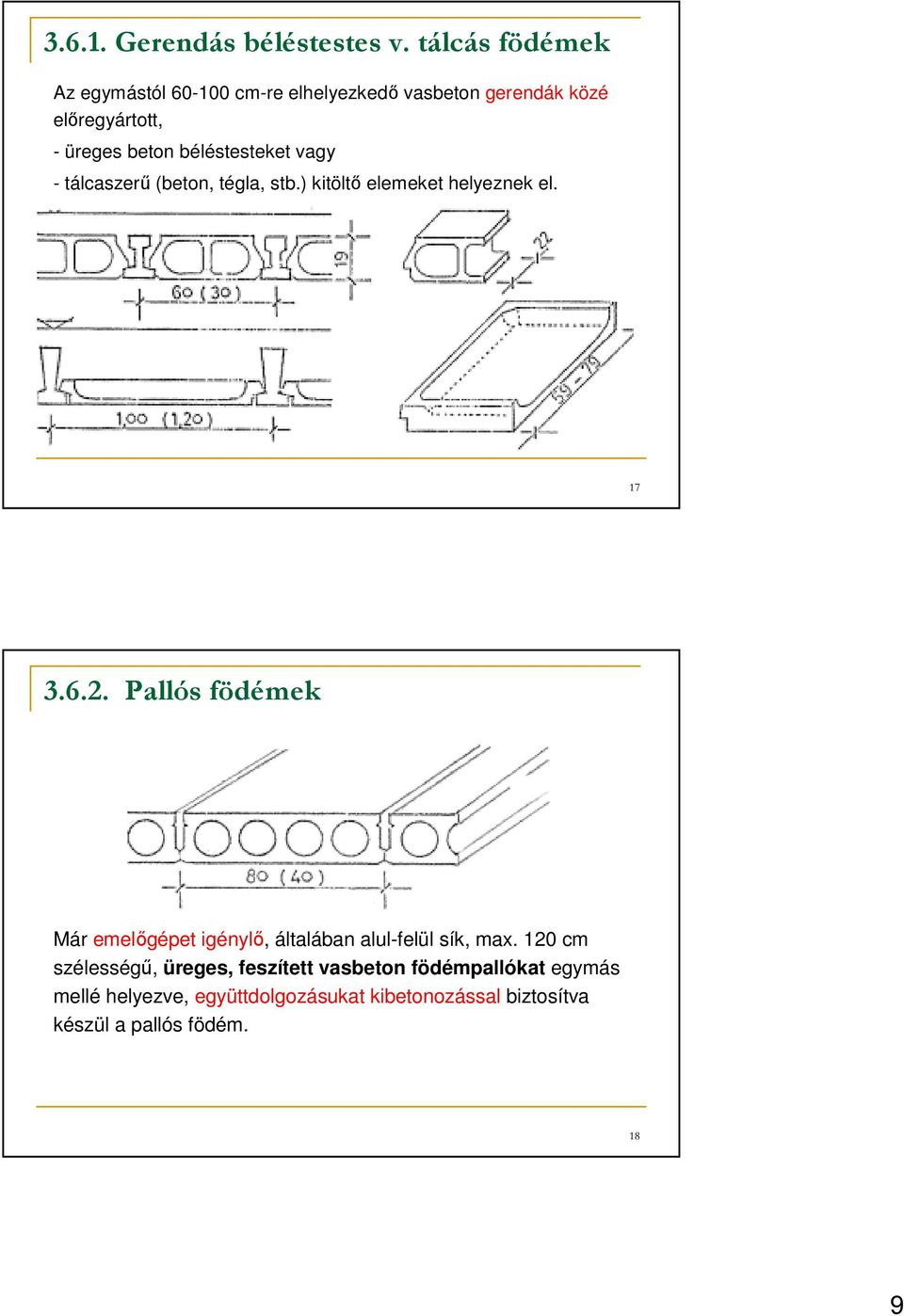

9 Gerendás béléstestes v. tálcás födémek Az egymástól cm-re elhelyezkedı vasbeton gerendák közé elıregyártott, - üreges beton béléstesteket vagy - tálcaszerő (beton, tégla, stb.) kitöltı elemeket helyeznek el Pallós födémek Már emelıgépet igénylı, általában alul-felül sík, max. 120 cm szélességő, üreges, feszített vasbeton födémpallókat egymás mellé helyezve, együttdolgozásukat kibetonozással biztosítva készül a pallós födém. 18 9

béléstesteket vagy - tálcaszerő (beton, tégla, stb.) kitöltı elemeket helyeznek el. 17 3.6.2.

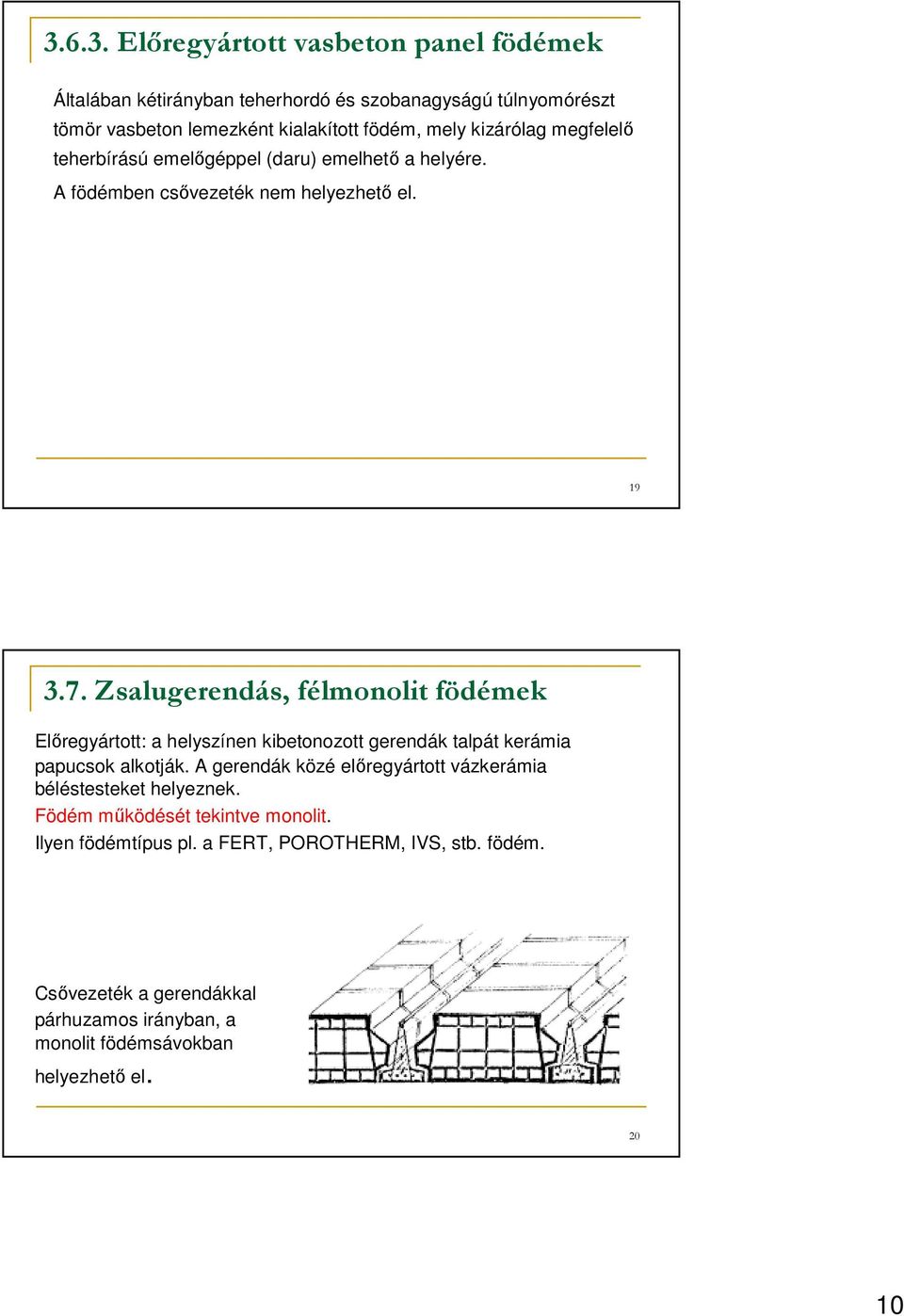

10 Elıregyártott vasbeton panel födémek Általában kétirányban teherhordó és szobanagyságú túlnyomórészt tömör vasbeton lemezként kialakított födém, mely kizárólag megfelelı teherbírású emelıgéppel (daru) emelhetı a helyére. A födémben csıvezeték nem helyezhetı el Zsalugerendás, félmonolit födémek Elıregyártott: a helyszínen kibetonozott gerendák talpát kerámia papucsok alkotják. A gerendák közé elıregyártott vázkerámia béléstesteket helyeznek. Födém mőködését tekintve monolit. Ilyen födémtípus pl. a FERT, POROTHERM, IVS, stb. födém. Csıvezeték a gerendákkal párhuzamos irányban, a monolit födémsávokban helyezhetı el

Zsalugerendás, félmonolit födémek Elıregyártott: a helyszínen kibetonozott gerendák talpát kerámia papucsok alkotják.
