1 Belső terek szerkezetei Horváth Tamás PhD építész, egyetemi adjunktus Széchenyi István Egyetem, Győr Építészeti és Épületszerkezettani Tanszék 1
2 Hárompontos kérdés: Homlokzatburkolatos épületek? Látszóbeton Tadao Ando épületei Árpád úti tízemeletes Kőburkolat Terméskő burkolat Kazinczy Ferenc Gimnázium Kőlap burkolat Győri Nemzeti Színház, carrarai márvány Győri Pályaudvar, mészkő Hild József Iskola, mészkő Bolyai Kollégium (Miskolc) Miskolci új városháza Téglaburkolat Vegyes téglafal Jedlik Ányos Iskola Révai Miklós Iskola Földes Ferenc Gimi (Miskolc) Tisza és Gömöri pályaudvarok (Miskolc) Hasított klinkertégla Lukács Sándor Iskola Bercsényi Miklós Iskola Városi Könyvtár, Adyváros Szerelt-falazott burkolat Kisalföld szerkesztőség Szegedi Városi és Megyei Könyvtár Szegedi Egyetemi Könyvtár Kerámia burkolatok Ragasztott klinker lapok Sopron vasútállomás (eredetileg) Mázas kerámia ragasztva Győri Nemzeti Színház, Vasarely mozaik Baross Gábor Iskola Zsolnay pirogránit Szerelt üreges kerámialap Sopron vasútállomás (felújítva) Szerelt kerámia lapburkolat Győri Megyeháza és Vízügyi Palota OTP Bank, Teleki út Famulus Hotel IBIS Hotel Fémlemez burkolatok Szinuszlemez Egyetemi sportcsarnokok Trapézlemez HiperTesco Kazettás fémlemez SZE Audi labor Delicates ház, Dunakapu tér Transzparens homlokzatok Feszített membrán Audi Aréna Üvegtégla Biblioteca Duesto (Bilbao) 2
3 Hárompontos kérdés Födémek Álmennyezeti sík Padló sík Válaszfal Korrekt metszet 3
4 Belső terek szerkezetei Válaszfalak Falburkolatok Padlóburkolatok Mennyezetburkolatok Lépcsők 4
5 Falazott válaszfalak > kisméretű tömör tégla 12 cm-es féltégla vastag fal 6,5 cm-es éltégla vastag fal 6,5 cm-es Z fal / katonafal 5 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
6 Falazott válaszfalak > válaszfallapok Soklyukú Üreges Vázkerámia Pórusbeton Könnyűbeton (pl.: Porotherm) (pl.: Ytong) (pl.: Leier) Habarcs / ragasztó hab Huzalmerevítés Kiékelés fent Födémről indul Födémig tart 6 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
7 Szerelt válaszfalak > szerkezet Váz: fa palló / hajlított acél profilok Hangszigetelés: üveg/kőzetgyapot Borítás: építőlemez Gipszkarton 1 / 1,25 / 1,5 cm, 1 / 2 réteg Cementkötésű faforgácslap OSB lap stb. 7 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
8 Szerelt válaszfalak > fa / acél váz 8 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet

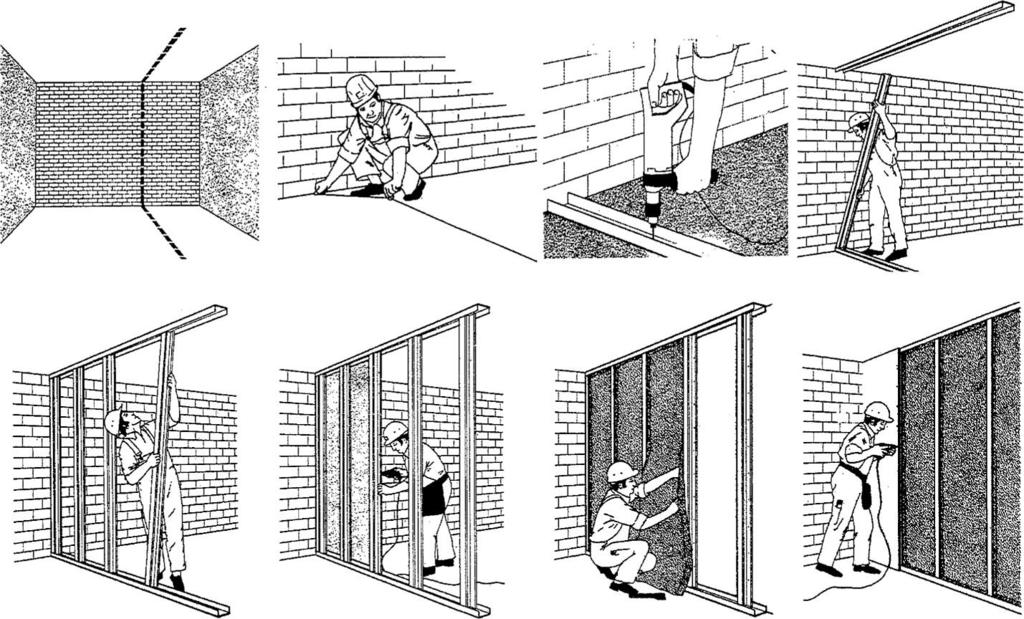

9 Szerelt válaszfalak > építés 9 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet

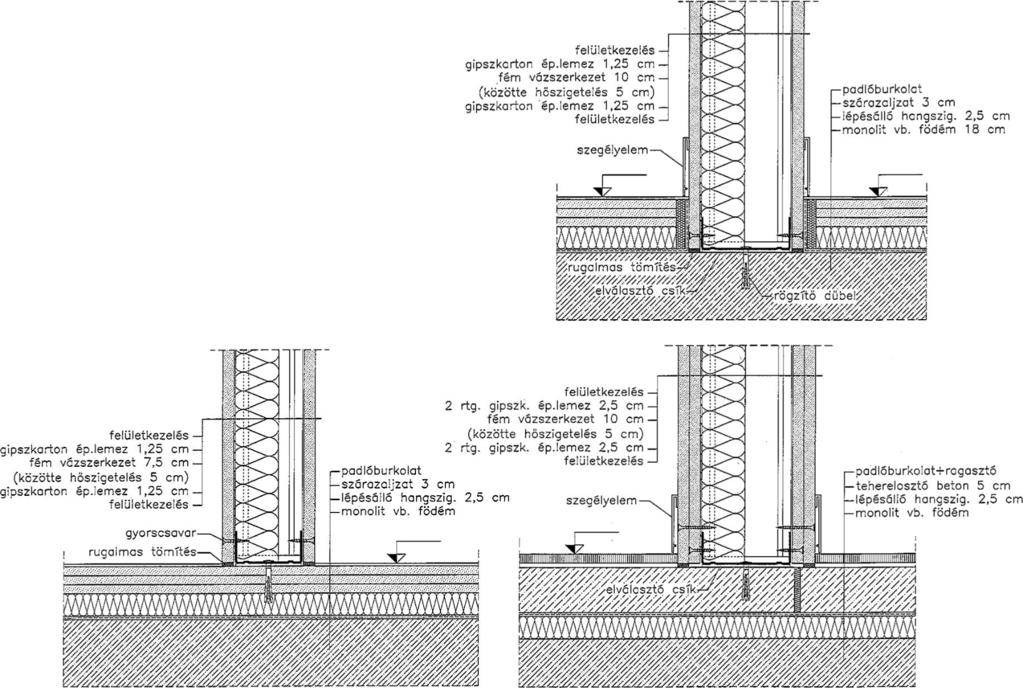

10 Szerelt válaszfalak > padló és fal viszonya Fal és padló viszonya: Födémről, külön száraz aljzatok Dilatált aljzatbetonokról Száraz aljzatról Szerkezet: 10 cm váz + 2 1,25 cm gipszkarton 10 cm váz + 2 2,5 cm gipszkarton 7,5 cm váz + 2 1,25 cm gipszkarton Akusztikailag jó megoldás! 10 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
11 Építőlemezes falburkolatok Ragasztott gipszkarton falburkolat (vakolás helyett is) Szerelt gipszkarton előtéthéj (külön tartószerkezettel) 11 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
12 Egyéb falburkolatok (két példa) Felületi hőérzet szerint Meleg Hideg Technológia szerint Ragasztott Szerelt 12 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
13 Mennyezetburkolatok Burkolat rögzítése Közvetlen egyirányú lécváz Közvetlen kétirányú lécváz Direkt rögzítő kengyelekkel Függesztve > álmennyezet! 13 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
14 Álmennyezetek Födémhez rögzített kéregszerkezet Nem teherhordó Szerkezete általában Függesztők Vázszerkezet Borítás / betét elemek Felette, benne Világítás, fénytechnika Szellőztetés: befúvás, elszívás Tűzjelzők, tűzoltás Villamosság Informatikai hálózat Hangosítás Ábrán: sík gipszkarton álmennyezet 14 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
15 Álmennyezetek változatai (hat példa) Bandraszteres (gipsz) kazettás Sejtszerű, fém Látszóbordás, (gipsz) kazettás Rejtettbordás, fém kazettás Sávos, fém Lamellás, fa 15 Bársony István: Magasépítéstan II.
16 Padlószerkezetek Födémen fekvő padlószerkezet Padlóburkolat: tetszőleges Mázas kerámia Ragasztóhabarcs Padló szerkezet: Aljzatbeton Technológiai szigetelés Lépésállóhang szigetelés Tartószerkezet: Födémszerkezet pl. monolit vasbeton födém Talajon fekvő padlószerkezet Padlóburkolat: tetszőleges Parketta Ragasztó Padló szerkezet Aljzatbeton Technológiai szigetelés Lépésállóhang szigetelés Talajnedvesség elleni szigetelés Tartószerkezet: Vasalt aljzat Hőszigetelés Kavicságy Termett talaj 16 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
17 Úszó padlók: aljzatbeton / szárazaljzat Úsztató réteg (hangszigetelő anyag) + Úszó tömeg (aljzatbeton / száraz aljzat) Nedves technológia: aljzatbeton Száraz technológia: szárazaljzat Kavicsbeton Gipszkarton, gipszrost lapok Hálósan vasalt kavicsbeton OSB, CK, egyéb építőlemezek Minimális vastagság: 5 cm Minimális vastagság: 2 1,5 cm 17 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet

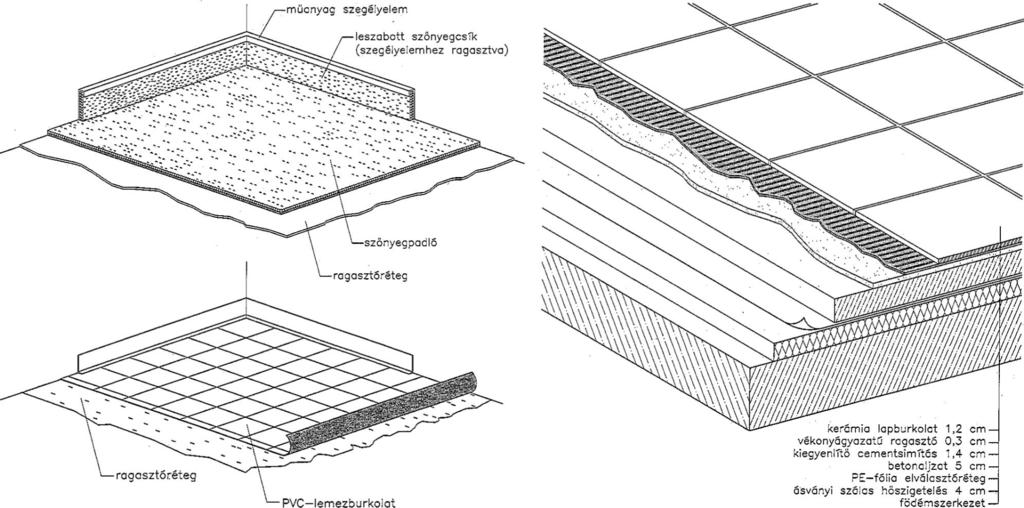

18 Padló burkolatok (három példa) Felépítés: Aljzat Rögzítő réteg Burkolat Hőérzet szerint: Meleg padlóburkolatok: fa, textil, műanyag, gumi, műgyanta stb. Hideg padlóburkolatok: kő, műkő, kerámia, fém 18 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
19 Fa padlóburkolatok (négy példa) 19 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
20 Álpadlók / Kettős padlók Födémre állított kéregszerkezet Teherhordó (részben) Szerkezete általában Tartólábak Padlólap / padlószerkezet Padlóburkolat Alatta, benne Villamosság Informatikai hálózat Szellőztetés: befúvás, elszívás Vízellátás, csatornázás Ábrákon Nedves tech., nem bontható Száraz tech., nem bontható Száraz tech., bontható, moduláris 20 Bársony István, Schiszler Attila, Walter Péter: Magasépítéstan II. Szega Books Kft. Pécs, fejezet
21 Lépcsők osztályozása Meredekség szerint (szintáthidalók) Helyzetük Külső Belső Forgalmuk és szerepük Dísz- Fő- Mellék- Vész- Vonalvezetésük Egyenes Tört Íves Vegyes Karok száma Egy- Két- Három- Anyaguk Kő, műkő Beton, vasbeton Fa Acél Üveg Készítésük Monolit Előre gyártott Szerelt 21 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
22 Lépcsők (járó)vonalvezetése Egykarú egyenes Egykarú íves Csigalépcső Kétkarú egyenes Kétkarú sarok Kétkarú Kétkarú húzott Háromkarú Háromkarú íves Háromkarú középen visszaforduló és még sokan mások 22 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
23 Lépcsőkkel kapcsolatos fogalmak lépcsőfok, járófelület, homloklap, belépés, fellépés, járóvonal, lépcsőkar, pihenő, orsótér, orsófal, korlát, mellvéd, fogódzó, belmagasság, emeletmagasság, karhossz, karszélesség 23 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
24 Lépcsők méretezése 24 Jogszabály: OTÉK Fokméretek: 2m + sz = cm egy átlag lépés Lakáson kívül Lakáson belül m max. 17 cm 20 cm karszél. min. karhossz max. magassá g 1,20 m 0,8 m max. 20 fellépés 3,40 m 4,00 m Az akadálymentes lépcső előírásai szigorúbbak! Az időszakos használatú lépcső előírásai enyhébbek. Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet

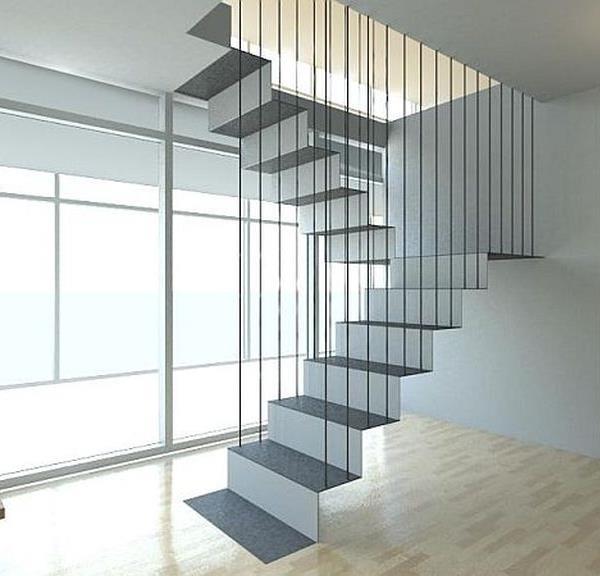

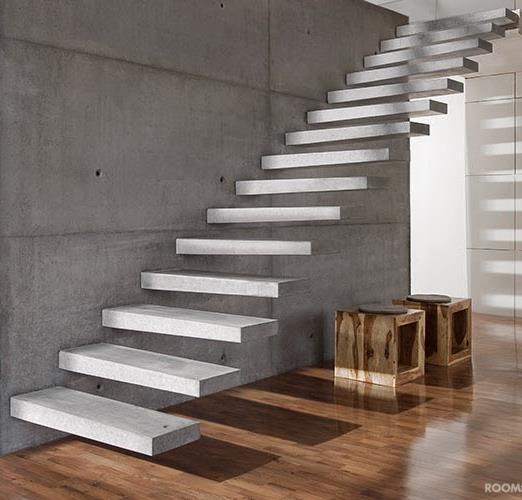

25 Lépcsők gyámolítása Talajon fekvő lépcsők Lebegő lépcsők Gyámolított lépcsők Mindkét oldalon befogással Egyik oldalon befogással, másik oldalon fallal Egyik oldalon befogással, másik oldalon gerendával Mindkét oldalon fallal Egyik oldalon fallal, másik oldalon gerendával Mindkét oldalon gerendával Középgerendával Teljes felületen boltozattal Függesztett lépcsők 25 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
26 Vasbeton lemezlépcsők Monolit vasbeton lemezlépcső Síklemezekkel, gerendákkal gyámolítva Törtlemezzel Előregyártott vasbeton lemezlépcső Külön síklemez pihenőkkel és karokkal Törtlemezekkel 26 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet Pandula András: xtr_07_15.jpeg
27 Fa és acél lépcsők Jellemző felhasználás Lakáson belüli lépcsők Üzemi lépcsők Tartóprofil Falépcsőnél: pofapalló Nyergelt Vésett Acéllépcsőnél: pofatartó 27 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet
28 Korlát, mellvéd, fogódzó Jogszabály: OTÉK m magas korlát 28 Bársony István: Magasépítéstan I. Szega Books Kft. Pécs, fejezet

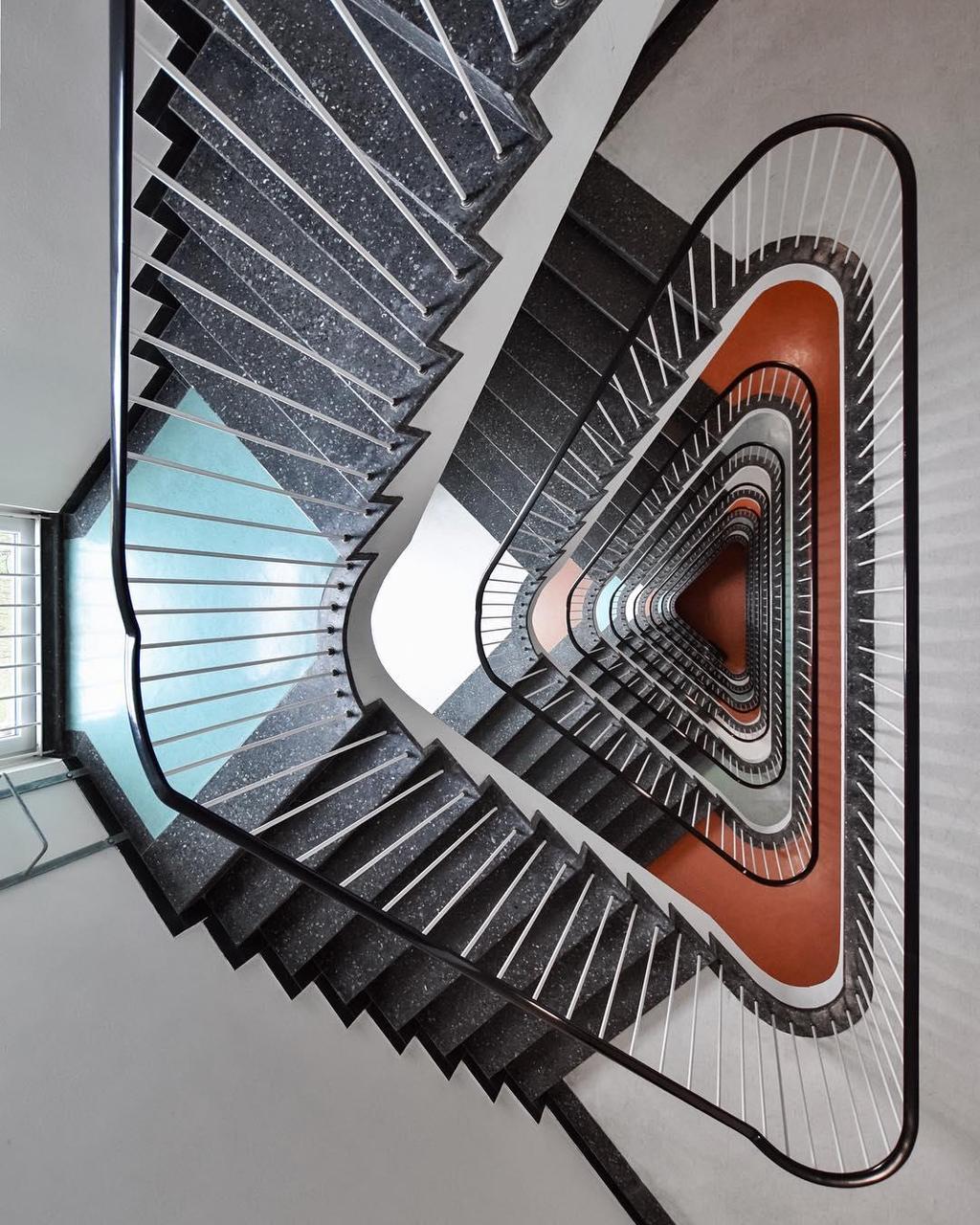

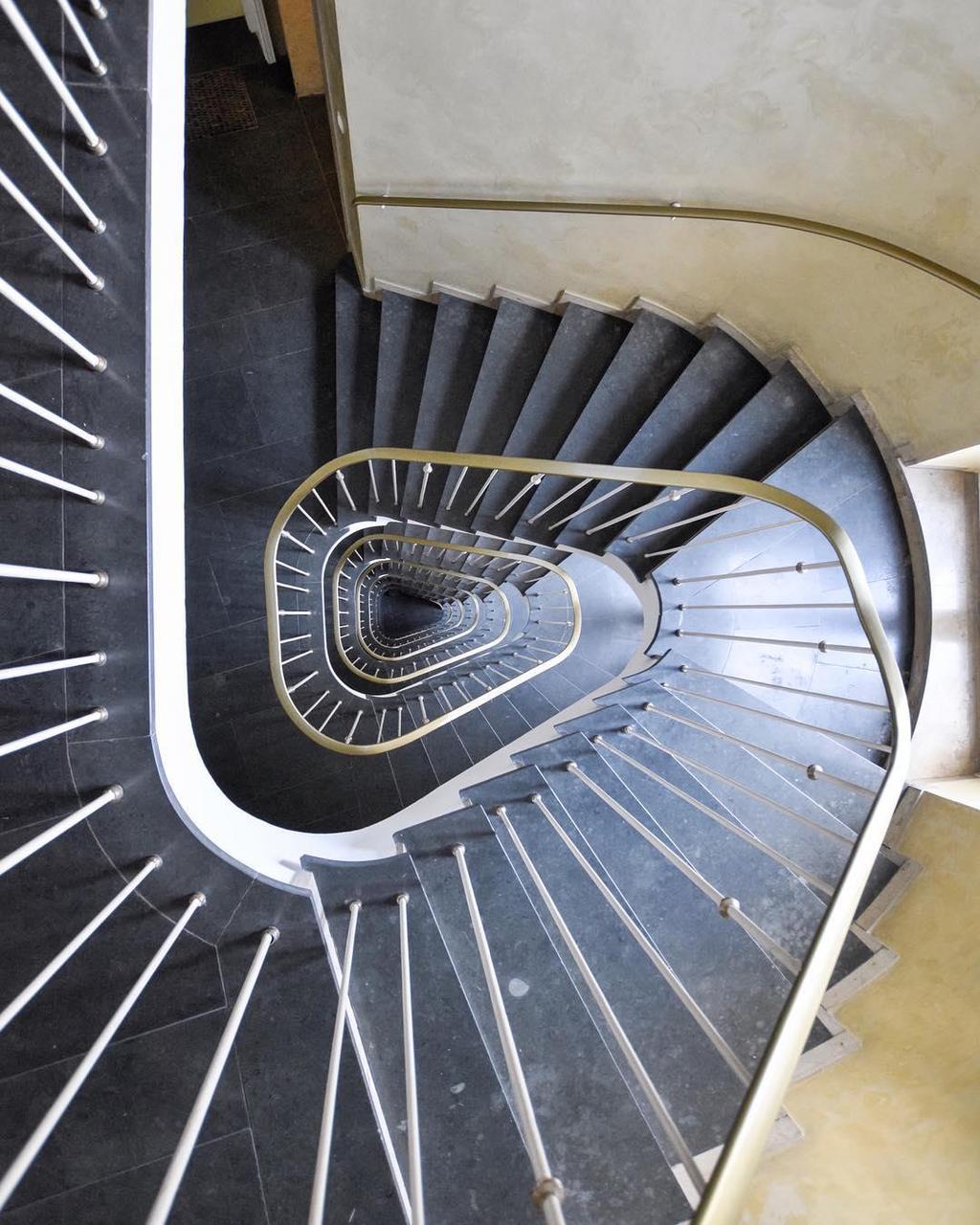

29 Szép lépcsők 29
30 Szép lépcsők 30
31 Szép lépcsők 31

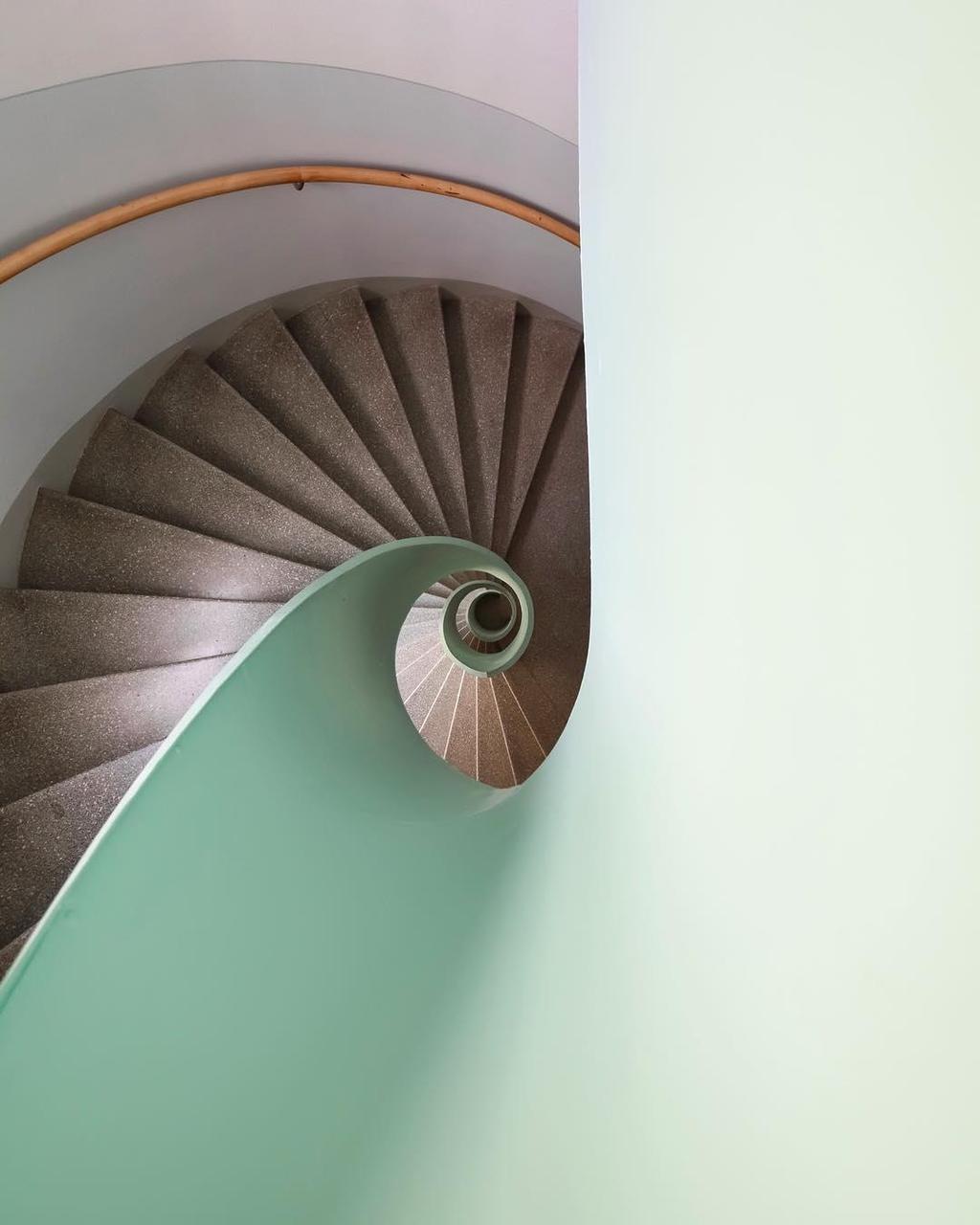

32 Szép lépcsők 32
