ÉPÜLETSZERKEZETTANI ALAPISMERETEK FALAK

Átírás

1 ÉPÜLETSZERKEZETTANI ALAPISMERETEK FALAK Dr. Preisich Katalin ábraanyagának felhasználásával Két alapvetı: Sejtszerő 1. Szerkezeti rendszerek Nagyterő 2 1

2 1.1. Falas szerkezeti rendszerő épületek :a függıleges teherhordó szerkezet "tömör" fal. Jellemzıje a terhek vonalmenti eloszlása. - hosszfalas - harántfalas - Vegyes Vázas szerkezeti rendszerő épületek :a függıleges teherhordó szerkezet pillér (négyszög) vagy oszlop (kör). Jellemzıje a terhek pontszerinti elosztása. 4 2

3 1.2. Vázas szerkezeti rendszerő épületek :A vázas szerkezeti rendszerő épületet merevíteni kell, befogott pillérrel, merevítı fallal vagy szélráccsal Vegyes szerkezeti rendszerő épületek: a függıleges teherhordó szerkezet részben fal-, részben pillér vagy oszlop Térelemes szerkezeti rendszerő épületek: 6 3

4 2. Falak szerkezeti osztályozása Tartószerkezeti szempontból: - teherhordó falak - az épület összes terhét hordják, azt az alaptestek közvetítésével az altalajra adják át - nem - teherhordó falak csupán saját súlyukat hordják, a megoldástól függıen a vázszerkezetet, vagy a teherhordó falakat terhelik. Alaprajzi elrendezés szempontjából vannak - térelhatároló falak, melyek a külsı és belsı terek elhatárolása - térelválasztó falak (válaszfalak), melyek a belsı tereket egymástól elválasztják (teherhordó is lehet). Anyaguk szerint megkülönböztetünk: - természetes anyagú falakat, (vályogfalak, kıfalak), - mesterséges anyagú falakat, (tégla, beton (vasbeton, könnyőbeton, gázbeton, stb.) falak), - fa, fém vagy mőanyag bázisú réteges falakat, illetve ezek kombinációit Falak Réteges falak (rétegszám, hıszigetelés, légréteg ) 8 4

5 2.2. Falak szerkezeti osztályozása Építési technológia szerint: - természetes földanyagú falak - természetes építıkövekbıl készített falak - kézi falazóelemekbıl készített falak - gépi falazóelemes - falazóblokkos elemek, melyeknél az elemek közötti kapcsolatot falazóhabarcs (vagy ragasztó) biztosítja; - nagyelemes vagy paneles (szoba- vagy félszoba nagyságú, elıregyártott falpanelek, kibetonozás és speciális kapcsolóelemek); - öntött falas (zsaluzóelemek közé öntött, - könnyőbeton, beton, vasbeton); Kézi falazóelemek - kézi erıvel, általában habarcsba rakva - Hézag hézagra nem kerülhet! - Leggyakoribb: - a kismérető, tömör tégla 12 x 25 x 6,5 cm A kismérető tégla szélességi és hosszúsági mérete egymással összefügg. - nagymérető égetett agyagtégla (14 x 29 x 6,5 cm). 10 5

6 Kézi falazóelemek A falazatok hıtechnikai tulajdonságának javítása : - könnyő adalékanyaggal (pld. polisztirol-gyöngy) - több lyukkal (pld. vázkerámia) - kedvezı formai kialakítással - elem méretének növelésével (habarcs-hézag szám csökkentés) - égetett agyag helyett gázbetonból, illetve könnyőbetonból hıszigetelı anyagok felhasználásával - zsaluzatként használatosak, különleges növényi alapanyagból (szerves rizshéj + cement) készülnek és összeépítésük kötıanyag nélkül "LEGO"-szerően történik Kézi falazóelemek - megnövelt méretek, de az elemek súlya nem nagy (anyag porozitása, az üregrendszer) 12 6

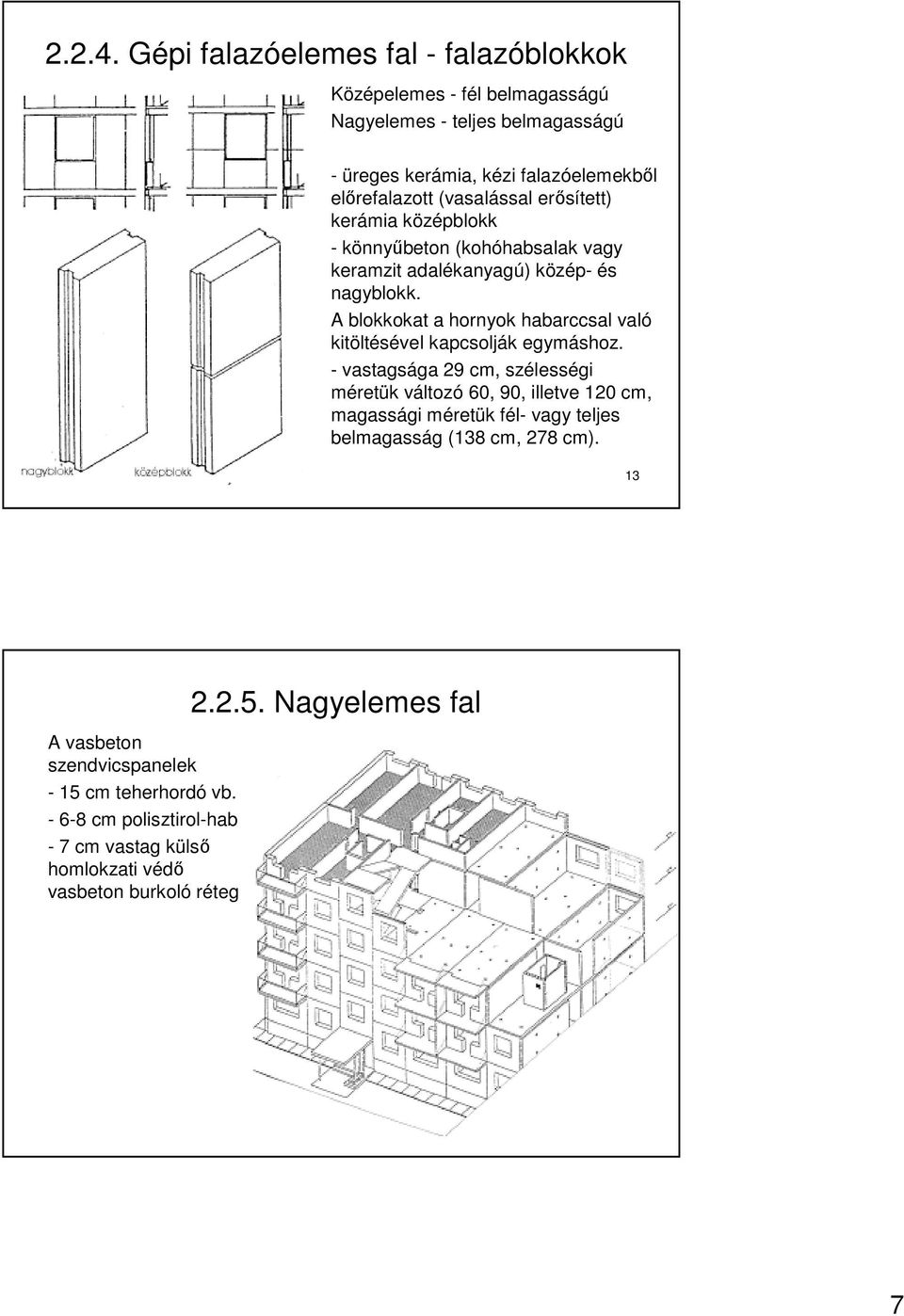

7 Gépi falazóelemes fal - falazóblokkok Középelemes - fél belmagasságú Nagyelemes - teljes belmagasságú - üreges kerámia, kézi falazóelemekbıl elırefalazott (vasalással erısített) kerámia középblokk - könnyőbeton (kohóhabsalak vagy keramzit adalékanyagú) közép- és nagyblokk. A blokkokat a hornyok habarccsal való kitöltésével kapcsolják egymáshoz. - vastagsága 29 cm, szélességi méretük változó 60, 90, illetve 120 cm, magassági méretük fél- vagy teljes belmagasság (138 cm, 278 cm). 13 A vasbeton szendvicspanelek - 15 cm teherhordó vb cm polisztirol-hab - 7 cm vastag külsı homlokzati védı vasbeton burkoló réteg Nagyelemes fal 14 7

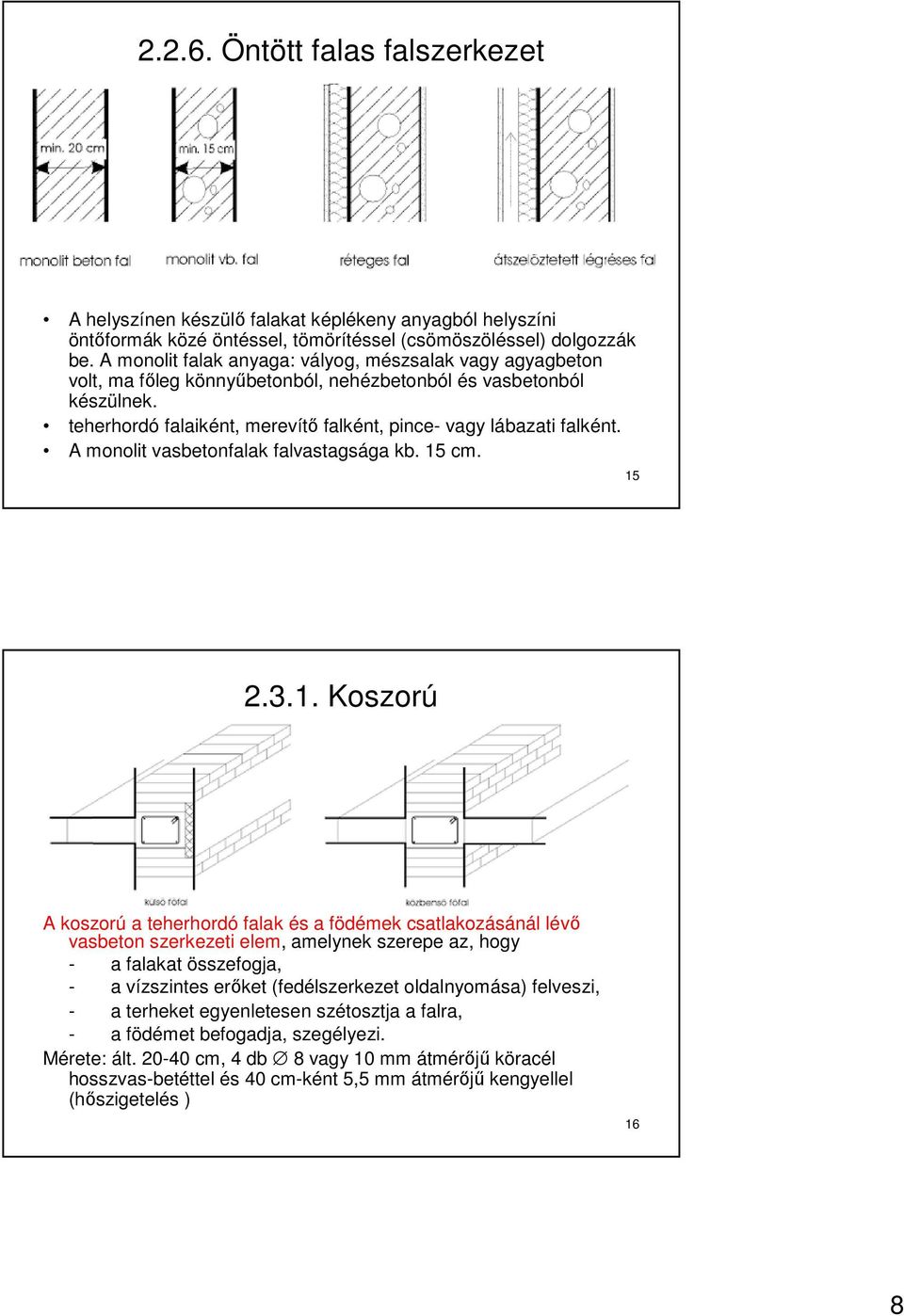

8 Öntött falas falszerkezet A helyszínen készülı falakat képlékeny anyagból helyszíni öntıformák közé öntéssel, tömörítéssel (csömöszöléssel) dolgozzák be. A monolit falak anyaga: vályog, mészsalak vagy agyagbeton volt, ma fıleg könnyőbetonból, nehézbetonból és vasbetonból készülnek. teherhordó falaiként, merevítı falként, pince- vagy lábazati falként. A monolit vasbetonfalak falvastagsága kb. 15 cm Koszorú A koszorú a teherhordó falak és a födémek csatlakozásánál lévı vasbeton szerkezeti elem, amelynek szerepe az, hogy - a falakat összefogja, - a vízszintes erıket (fedélszerkezet oldalnyomása) felveszi, - a terheket egyenletesen szétosztja a falra, - a födémet befogadja, szegélyezi. Mérete: ált cm, 4 db 8 vagy 10 mm átmérıjő köracél hosszvas-betéttel és 40 cm-ként 5,5 mm átmérıjő kengyellel (hıszigetelés ) 16 8

9 Falnyílások áthidalása, kiváltók Falnyílások áthidalása, kiváltók Ma a leggyakoribbak az elıregyártott vasbeton, elı- vagy utófeszített vasbetonszerkezetek és a monolit vasbeton áthidalások. Ez utóbbiakat gyakran a födém koszorújával egyesítve készítik. 18 9

10 Falnyílások áthidalása, kiváltók A nyílásáthidalók külsı falban történı elhelyezésénél gondosan ügyelni kell a kiváltók megfelelı külsı oldali hıszigetelésére, a hıhídmentesség biztosítására Válaszfalak - elválasztásra alkalmazzuk - teherhordó födémekre vagy az alsó szinten alaptestre, vasalt aljzatbetonra, kiváltógerendákra támaszkodnak. - állékonyságát a födémhez történı kiékeléssel és a vízszintes habarcshézagokban vezetett és a fıfalakhoz erısített lágyvas huzalbetétekkel biztosítják. A válaszfal építés kézi falazóelemeinek anyagai lehetnek: - tömör kismérető tégla - féltégla 12 cm - éltégla 6,5 cm - válaszfallap 6 vagy 10 cm 20 10

11 Válaszfalak Égetett üreges válaszfallapok, 6 v. 10 cm vastag, 20 x 40 cm, ezek a válaszfalak vakolást igényelnek Válaszfalak Gipsz, illetve gipszperlit, gipszkerámia, rácsbetétes alapú kézi falazóelemek 8 v. 10 cm vastag 30x50, 50x50 cm Ezek a lapokból álló, illesztett-ragasztott szerkezetek vakolást nem igényelnek
