előadás Falszerkezetek

Átírás

1 előadás Falszerkezetek

2 Terek lehatárolása a külső tértől, Belső terek egymástól való lehatárolása, Teherhordás Méretét, anyagát az épület funkciója és szerkezeti megoldása határozza meg.

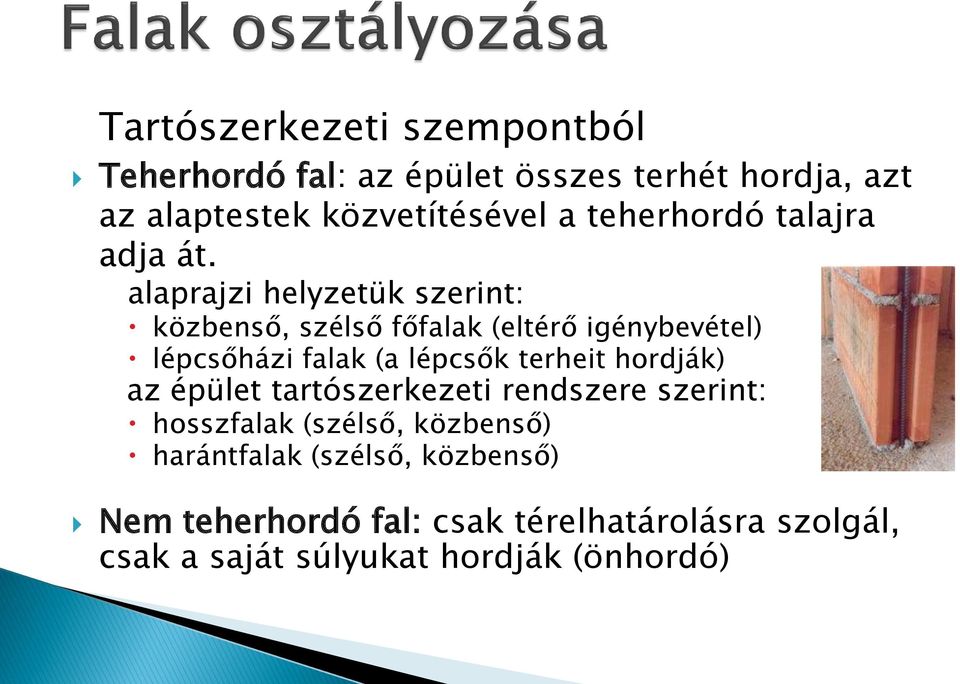

3 Tartószerkezeti szempontból Teherhordó fal: az épület összes terhét hordja, azt az alaptestek közvetítésével a teherhordó talajra adja át. alaprajzi helyzetük szerint: közbenső, szélső főfalak (eltérő igénybevétel) lépcsőházi falak (a lépcsők terheit hordják) az épület tartószerkezeti rendszere szerint: hosszfalak (szélső, közbenső) harántfalak (szélső, közbenső) Nem teherhordó fal: csak térelhatárolásra szolgál, csak a saját súlyukat hordják (önhordó)

4 Alaprajzi elrendezés szempontjából: Térelhatároló falak: külső-belső terek térelhatárolására szolgál Térelválasztó falak: válaszfalak, belső tereket választják el egymástól

5 Anyaguk szerint: Természetes anyagú falak Vályogfalak, Kőfalak Mesterséges anyagú falak tégla, beton (vasbeton, könnyűbeton, gázbeton stb.) falak, fa, fém, vagy műanyag bázisú réteges falak, illetve ezek kombinációi.

6 Épületszerkezeti megoldás szerint: Homogén Réteges (külső, belső hőszigeteléssel) Maghőszigetelésű Átszellőztetett légrésű

7 Építési technológia szerint: Természetes földanyagú falak: vályogfalak Természetes építőkövekből épült falak: terméskő, kváderkő, ciklopfal stb. Kézi falazóelemekből készített falak kis- vagy nagyelemek, tömör vagy lyukacsos, falazóblokkos falak Gépi falazóelemes falazóblokkos középelemes, félbelmagasságú, nagyelemes, teljes belmagasságú Nagyelemes, vagy paneles szoba- vagy félszoba nagyságú, előregyártott falpanelek Öntött falas könnyűbeton, beton, vasbeton

8 Vályog: szalma, pelyva, szecska + agyag, esetenként +homok, +víz Vertfal: mintadeszkázatot (zsalut) készítenek, közé verik, sulykolják a vályogot. Paticsfal: fakarók közé font sövényre tapasztott vályog Vályogtéglafal: (rakott fal): a vályogból téglaformákat készítenek, melyeket a napon megszárítanak. Az elkészült fal nedvességtől védendő!

9 terméskő falazat (kiegyenlítő réteges fal): megmunkált oldalak nélküli, pattintással leválasztott, változó méretű kődarabokból szárazon rakott, vagy kötőanyaggal összeépített falazat

10 ciklopfal: réteg nélküli fal, szabálytalan kőelemekből építve. A kövek közel egyforma méretűek, öt- hatszög alakú, durván megmunkált felületek. Lábazatok, támfalak, kerítések szerkezete.

11 Kváderkő falazat (faragottkő fal): négyszöghasábra falazott, vagy fűrészelt, és beépítés után vakolt, illetve egy oldalt szabadon maradó, és látszó felületén különböző módon megmunkált építő kő, mely mészhabarcsba, vagy szárazon rakott (kapcsolt) szerkezet. Felületi megmunkálás: élszegélyezés + szemcsézett felület, rovátkolt felület gyémánt kváder

12 Kézi erővel, habarcsba rakva készítik. Kötési szabály: hézag, hézagra nem kerülhet. kisméretű égetett agyag tégla (12x25x6,5) tömör, illetve lyukacsos. nagyméretű égetett agyag tégla (14x29x6,5)

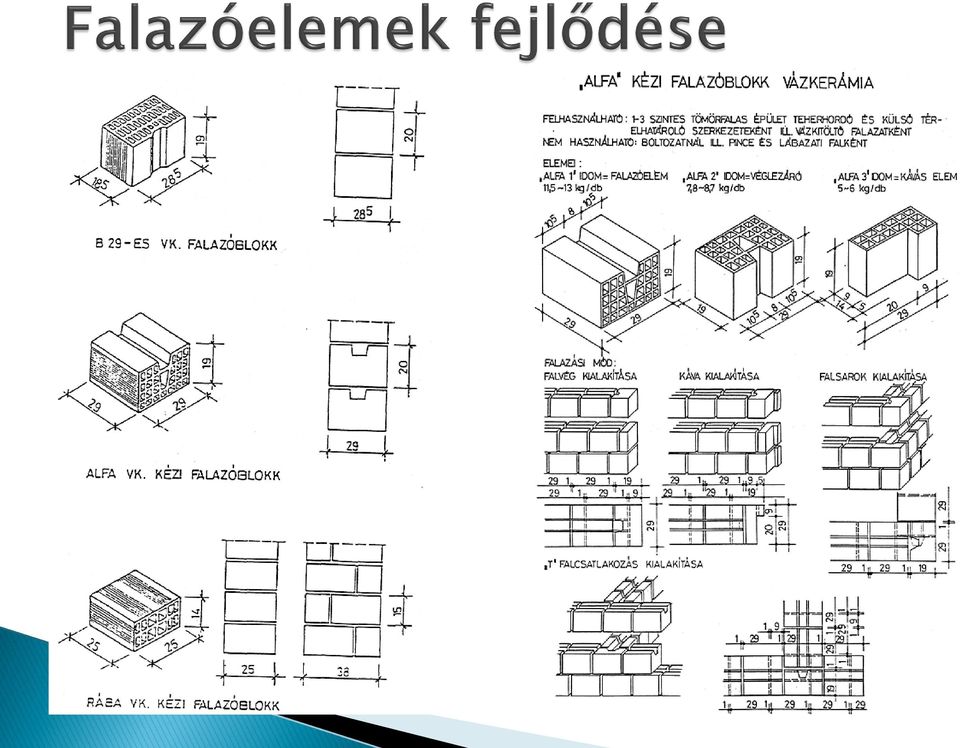

13 A falazóelemek fejlődése: a munka könnyítése, a falazatok hőtechnikai javítása A hőtechnikai tulajdonság javítására: könnyű adalékanyagokat (pl. ps gyöngy) használnak a tégla anyagában, több üreget hagynak a téglában (vázkerámia) az elem növelésével csökkentik a habarcshézagok számát.

14

15

16

17

18 Gázbeton, könnyűbeton falazóelemek

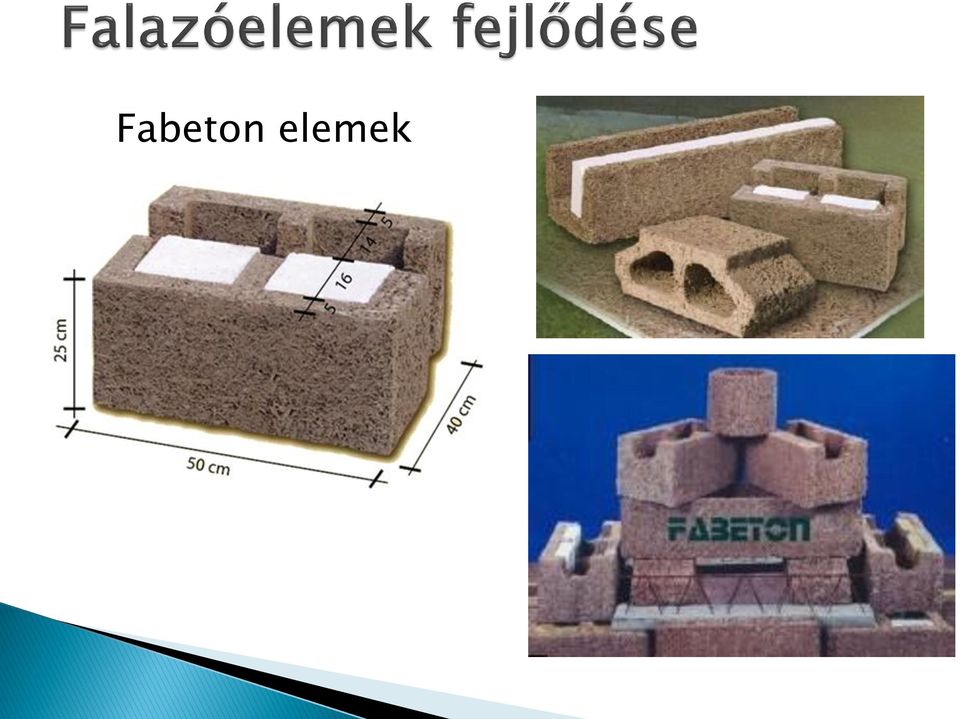

19 Fabeton elemek

20 középelemes fél belmagasságú, nagyelemes teljes belmagasságú. előnyei: gyors helyszíni építő munka, az épület összsúlyának csökkentése, az építés során a falazatba kerülő nedvesség csökkentése, jól gépesíthető

21 Anyagválaszték: üreges kerámia, kézi falazóelemekből előrefalazott, vasalással erősített kerámia középblokk, könnyűbeton, (kohóhabsalak, vagy keramzit kötőanyagú) közép- és nagyblokk. A blokkokat a hornyok habarccsal való kitöltésével kapcsolják egymáshoz. Méretek: vastagság: 29 cm, szélesség: 60, 90, 120 cm, magasság 138, 278 cm

22

23 Szoba, vagy félszoba nagyságú, üzemben előregyártott falpanelek, cellás rendszert alkotva, kapcsolataik speciális kapcsolóelemekkel, hegesztéssel, illetve kibetonozással készültek. Jellemző rétegfelépítésük: 15 cm teherhordó vasbeton szerkezet, 7 cm külső homlokzati védő, vasbeton burkolóréteg, köztük 6-8 cm ps hab hőszigetelés A külső és a belső réteg rozsdamentes acél elemekkel kapcsolódik egymáshoz.

24 Vízszintes csatlakozásnál kinyúló acél kapcsolóelemeket hegesztéssel, vagy átfűzött betonacéllal erősítik egymáshoz, majd a kapcsolati elemeket kibetonozzák. A panelek egymásra helyezését szintbeállító csavarokkal végzik. Homlokzati panelhézagokkal szemben a lég- és nedvességzárás, valamint a hőhídmentes kialakítás szigorú feltételeket támaszt.

25 A helyszínen készülő (monolit) falakat friss állapotukban képlékeny anyagból helyszíni öntőformák közé öntéssel, tömörítéssel (csömöszöléssel) dolgozzák be. Anyaguk régen vályog volt, ma: könnyűbeton, beton, vasbeton. Alkalmazási területük: teherhordó falak, merevítő falak, pince, vagy lábazati falak, támfalak, tornyok, tartályok, kémények. Zsaluzati rendszerek: egyedi zsaluzat (fa, fém, fém+műanyag bevonat) táblás zsaluzat, csúszó zsaluzat, kúszó zsaluzat, alagútzsaluzat stb.

26 Előnyei: kisebb falvastagság (15 cm), jól gépesíthető, épület merevsége kedvező. A monolit vasbeton falak épület külső falaként általában állandó emberi tartózkodásra szolgáló épület falaként csak kiegészítő hőszigetelés elhelyezésével jöhetnek szóba. A hőszigetelést lehetőség szerint külső falsíkon kell elhelyezni. réteges fal, átszellőztetett légréses fal.

27 Koszorú funkciója A kézi falazó elemekből (téglából, és blokkokból) épített épületek vízszintes irányú összefogása. A vízszintes erők felvétele, A terhek egyenletes szétosztása, A födém befogadása, szegélyezése.

28 Régebben (az 1910-es évekig) falkötővas, azóta vasbeton koszorú. Méret: Magasság: födémtől függően cm, Szélesség: általában falvastagság, szükség szerint csökkentett méret (homlokzaton hőszigetelés) Vasalás: 4 db 8-10 mm átmérőjű hosszvas, 40 cmként 6 mm átmérőjű kengyel.

29

30 Falnyílások feletti falszakaszok terheit adja át a nyílás melletti falszakaszokra. Kialakításuk szerint lehetnek: boltövek anyaguk: kő, illetve tégla egyenes, íves körszegmens, kosárgörbe, félkörív, csúcsíves.

31 Egyenes áthidalók, kiváltó gerendák anyaguk: fa, kőgerenda, acél, vasbeton monolit, (általában a koszorúval egybeépítve) előregyártott (elő, vagy utófeszített vasbeton szerkezetek) kibetonozott vázkerámia gázbeton stb.

32 Funkciójuk: az épületen belüli terek elválasztása. A válaszfalak teherhordó födémekre, alsó szinten alaptestre, vasalt aljzatbetonra, kiváltógerendára támaszkodnak. Teherhordó képességük nincs, önhordóak, így az egymás feletti szinteken lévő válaszfalak terhének átadását ki kell küszöbölni!

33 Hagyományos kőműves munkával, habarcsba rakással készülnek. Kis vastagságú válaszfalak állékonyságát a födémhez történő kiékeléssel, valamint a vízszintes habarcshézagokban vezetett, a főfalakhoz erősített lágyvas huzalbetétekkel oldják meg.

34 kisméretű tégla (25 cm) féltégla (12 cm) éltégla (6,5 cm) égetett üreges válaszfallapok 6 cm vtg, 10 cm vtg. (20x40 cm) Vakolásuk szükséges! gipsz, illetve gipszperlit, gipszkerámia kézi falazóelemek 8-10 cm vtg., (30x50, 50x50 cm) Ragasztott szerkezetek, vakolást nem igényelnek (simítás)

35

36

37 gipsz, cementrabic, beton, könnyűbeton vasbeton Rabichálóra hordják fel a fal anyagát.
