2 Építési elvek, szerkesztési szabályok Falas és vázas rendszerek Él- és pontterhelés érzékenység: (falas rendszerek) Födémek teherelosztás Áthidalók felfekvése Oromfalak vastagsága Víz és nedvességérzékenység: (mindkét esetben) Telepítés, felszíni vizek Lábazat, felcsapódó vizek Ereszkinyúlás, csapóeső Kivitelezés közben megázás Egy vályogháznak a mi éghajlatunkon jó kalapra és jó csizmára van szüksége 2

3 Kiegészítő szerkezetek Alapozás, lábazat Födémek, koszorúk Nyílászárók és áthidalók Fedélszékek, fedések Padlók Felületképzések Épületgépészet 3

4 Tradicionális födémek, kiváltók 4

5 Korszerű fafödémek 5

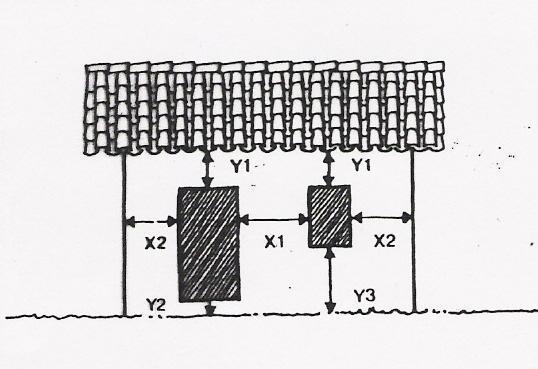

6 Nyílászárók elhelyezése vályogfalban 6

7 Nyílászárók vályogfalban, csapóeső védelem 7

8 Kiváltók és nyílászárók elhelyezése vályogfalban 8

9 Hőszigetelés javításának lehetőségei 9

10 Fedélszékek-1 10

11 Tetőformák, koszorúk, ereszképzések 11

12 Tradicionális fal-födém-tető csatlakozás 12

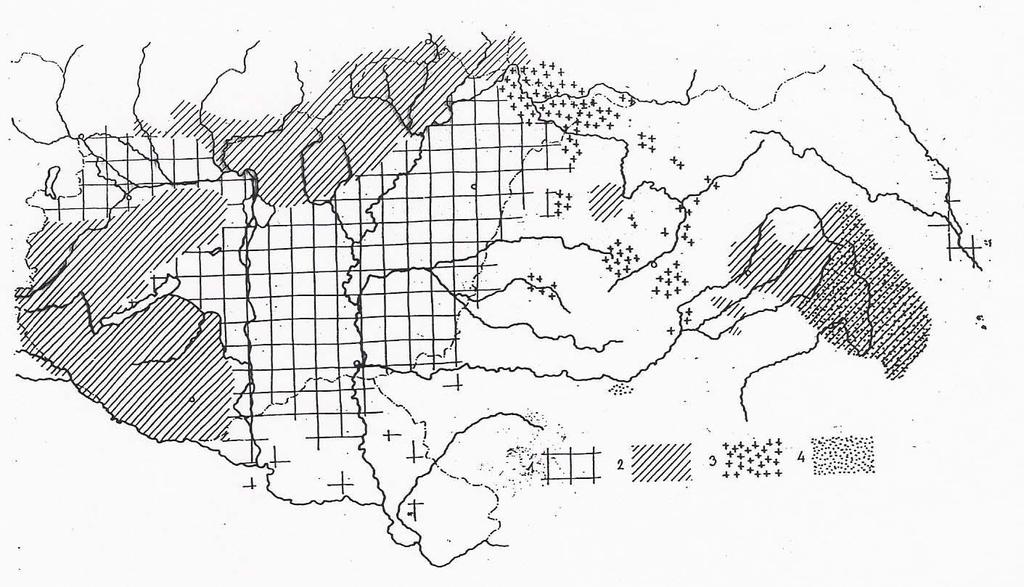

13 Fedések 1: nád, 2: zsúp, 3: taposott szalma, 4: zsindely, (égetett cserép, horganyzott acél) 13

14 Nád anyagjellemzők Vizes élőhelyeken, éles levelű pázsitkóró, cm, Építőanyagként; vörös tövű nád Hajlító és nyomószilárdság, nem mérhető, max 60 cm alátámasztás. Testsűrűség; ρ= kg/m3 (tömörségtől függően) Hővezetési tényező; λ= 0,06-0,07W/mK, (műa. habok= 0,025-0,05) 35 cm vtg, U= 0,20 W/m2K Páradiffúziós tényező; 0,13 g/msmpa, 35 cm vtg Rv=2,7 m2smpa/g (10 cm vtg. Kőzet-üveggyapot Rv=1-2, PS hab Rv=40 m2smpa/g. Tűzvédelem; Könnyen éghető Területileg illetékes hatóság egyedi engedélye, max két szint. Lángmentesítő, égéskésleltető szerek, felületi bevonatok 14

15 Nád Építőipari felhasználás Kitermelés, tárolás; télen, tolókasza, kézi gépi, stb. kévézés, halmokban Termékek; nádszövet, -palló (2,5,10 cm), tetőfedő nád, osztályozott szegőnád Duggatónád (pamacs) Kézzel válogatott export nád). Stb Szakszerűen kivitelezett, karbantartott (8-10 évenként) nádtető, évig él. 15

16 Nádfedés 16

17 Nádfedés kivitelezése Aljzat; fedélszék, lécezés 20-50cm táv. (ellenléc), deszkázat, építőlemez Segédeszközök,szerszámok;könnyű állvány, eresztámasztó és munkaállás palló, egerek (beakasztó elem), kislétra (macska) befejező-javító munkáknál,csípőfogó, ácsszekerce, fércelő-tűk, huzalfeszítők, sulyok. Fektetés két rtg. korcdrót (φ= 6 mm betonacél), lefogása φ=1,6 mm horg. ac. drót befűzve (2 fő), varrva vagy szulfis (facsavarra hurkolt drót fúróval behajtva, huzalfeszítővel (egy oldalról, 1 fő) Következő sor lekötése után felverés (a külső síkon csak a nádvégek látszanak 17

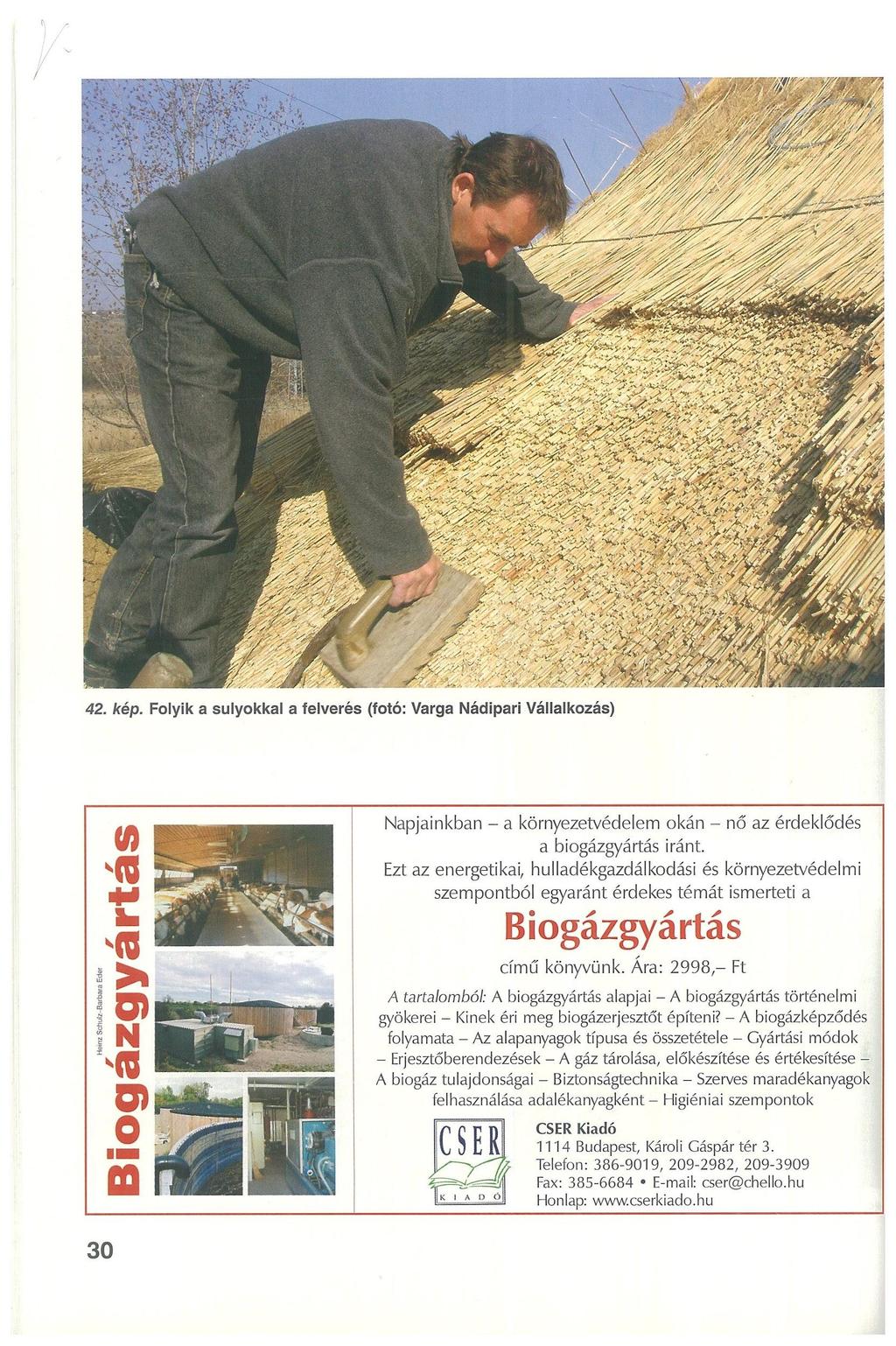

18 Nádfedés Kévék vendégrögzítése, felverés 18

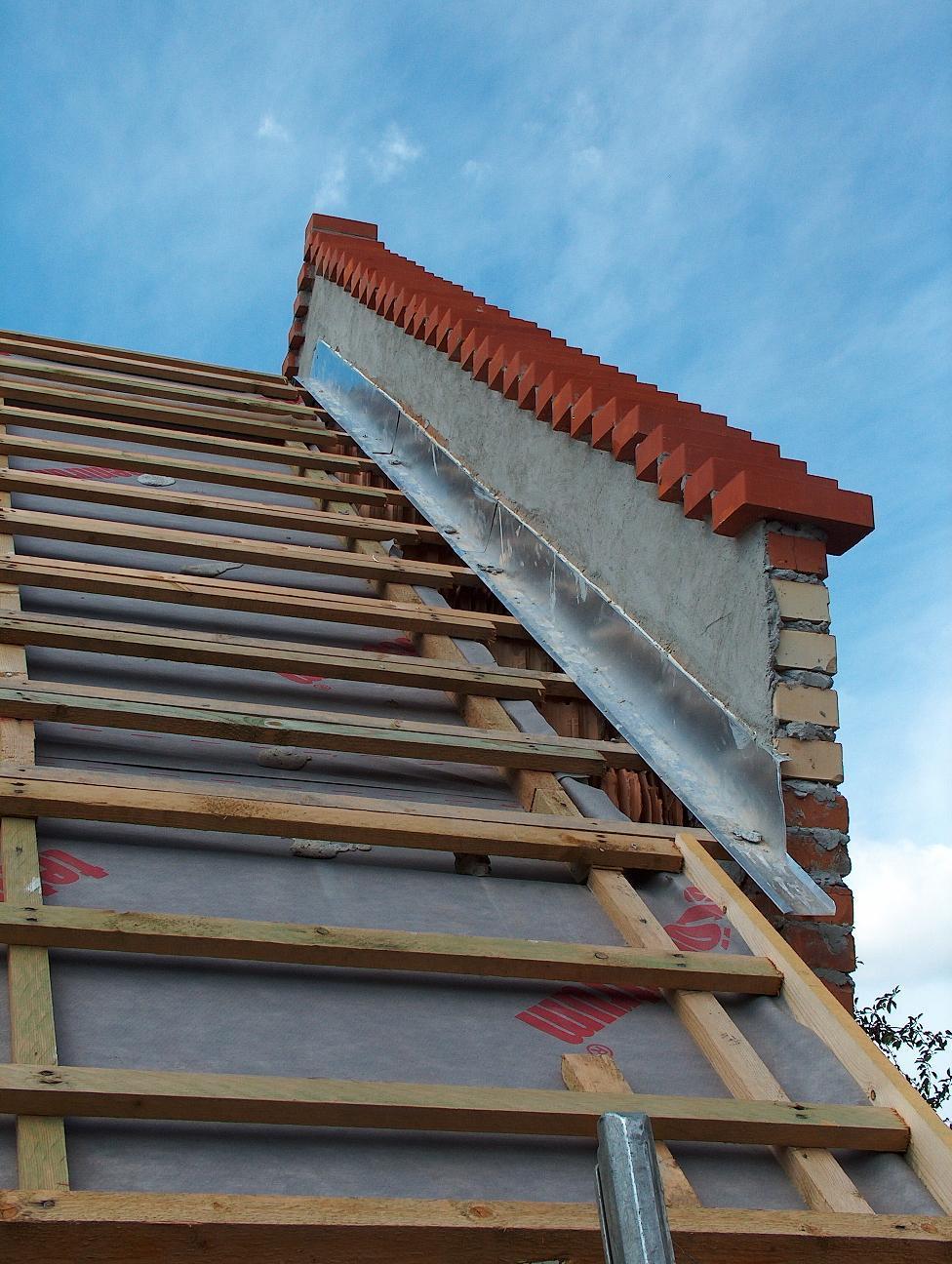

19 Nádfedés tetőtér beépítéssel, egyoldali rögzítéssel 19

20 Nádfedés gerinc- és oromszegély, ereszcsatorna 20

21 Felületképzések, padlók 21

22 Felületképzések, padlók Példák Belső alapvakolat összetétele; 8 habarcsmerő rostált, áztatott vályogtalaj 2 vödör kvarcos homok 1 vödör fűrészpor 2 marék szecskázott szalma 1 serpenyő tönköly pelyva Finom vakolat; 8 habarcsmerő rostált, áztatott vályogtalaj 2 vödör kvarcos homok 1 serpenyő fűrészpor 2x meszelés Külső vakolat összetétele; Portalanított felületen, vízszintesen felerősített stukatúrnád Vályogiszapos, szalmás gúzolás Vályog, kvarcos homok és szalmatörek 1:1 arányú keveréke 1 vagy 2 réteg mészhabarcs Padlórétegek; 30 cm nagy coulé jug. pince talajtextil vagy gyöngykavics könnyűvályog tégla +homok hajópadló párnafán 22

23 Épületgépészet-1 tüzelőberendezések 23

24 Épületgépészet-2 füstelvezetés 24
