1 FALAK III. FALAK TERVEZÉSE, FALAZATOK ÉPSZ1. ELŐADÁS ÖSSZEÁLLÍTOTTA, ELŐADÓ: dr. Czeglédi Ottó 2012/13/II. FALAK III./CO 1
2 Falazatok, történeti áttekintés - A fal kezdetekben vastag, tömör volt (kő, vegyes fal), csak a szilárdság számított - A természettudományok fejlődésével a fal anyaga is változott. - A mai fal alapját adó tégla falazóelemek elődje (1874) a régi méretű tégla volt, amely három irányban méret koordinált - A tégla alakját, méretét kezdetben a gyakorlati szempontok (egykezes, kétkezes) határozták meg 2012/13/II. FALAK III./CO 2
3 Téglafal - A téglafal szerkezetét a téglák elhelyezése és az elemeket összekötő falazó habarcs adja - Falazó elemek készülhetnek: o természetes alapanyagokból (kőből, vályogból..) o term. anyagokból, de mesterséges előállítással - égetett anyagú elemek (téglák, falazó blokkok) - vegyi úton előállított elemekből (mészhomok beton..) o szervetlen (gipsz) és szerves (faforgács) alapanyagokból 2012/13/II. FALAK III./CO 3
4 Falazóelem, tégla gyártása Alapanyaga: az agyag (üledékes-eruptív kőzetek csoportjába tartozik) Téglagyártása: - agyag kitermelése, előkészítése (zúzása+víz), formázása - korszerű falazó elemeknél adalék hozzáadása (porozítás és hőszig. képesség növelése, polisztirol Hagyományos km. tégla gyöngy, fareszelék ) - présgépen majd vágógépen átvezetése - szárítása, majd égetése ( (fontos! Az agyag tisztasága: mészkukac, só kivirágzás ) Korszerű falazó blokk 2012/13/II. FALAK III./CO 4
5 Téglák összeépítése, a falazó habarcs A habarcs feladata: 1. elemeket összeköti 2. felfekvési síkokat kiegyenlíti 3. a hézagokat kitölti (hőtárolás) 4. egyenletes teherátadás (fekvő, álló hézag) 5. rögzít, tömít és ragaszt 6. méreteket koordinál 2012/13/II. FALAK III./CO 5
6 A habarcs készül: kötő anyagból+ adalékból + keverő vízből Kötőanyag: oltott mész (CaOH 2 ), javított habarcsnál+cement oltott mész előállítása: CaCO 3 (mészkő) darabolás, égetés,oltás CaOH 2 oltott mész falazáskor visszaalakul CaCO 3 (mészkővé) Habarcsok kötés módja szerint lehetnek: levegőn kötők és víz hatására kötők Adalék: 0-3 mm érdes és éles szemű bányahomok (szita-görbe) feladata: a vízzel és kötőanyaggal keverve soványítják a habarcsot és biztosítják a kötéshez a tűszerű kristályokat 2012/13/II. FALAK III./CO 6
7 Keverővíz: szulfáttartalom mentes tiszta lágy víz feladata: a habarcs bedolgozhatósága Habarcsok osztályozása: - falazó vakoló burkoló ágyazó Falazó habarcs: jele H f, lehet (H 3 H 90 ) - mészhabarcs, 4-10 N/mm 2 (4-10 kp/cm 2 ) - javított mészhabarcs, N/mm 2 - cement habarcs, N/mm 2 Normál, kézi keverésű habarcs összetétele: 1.05 m 3 homok, 0.2m 3 oltott mész, z (építési nedvesség, diffúzió) kézi keverés (keverő láda) gépi keverés (kényszerkeverőgép) 2012/13/II. FALAK III./CO 7
8 Szárazhabarcs : - zsákos kiszerelés (adalék+kötőanyag együtt) - jobb minőség és bedolgozhatóság - kevesebb élőmunka Előkevert falazó habarcs kg/zsák Korszerű habarcskeverő 2012/13/II. FALAK III./CO 8
9 Falazóelemek összeépítése - falazás szabályai (hagyományos elemekre) 1. futó és kötő sorok rétegenként váltakozzanak 2. állóhézagok nem eshetnek egymás fölé 3. eltolás mértéke 1/4-1/2 tégla-elem méret 4. az egyes sorokban a lehető legtöbb kötő téglát kell alkalmazni 5. a lehető legkevesebb faragott tégla legyen 2012/13/II. FALAK III./CO 9

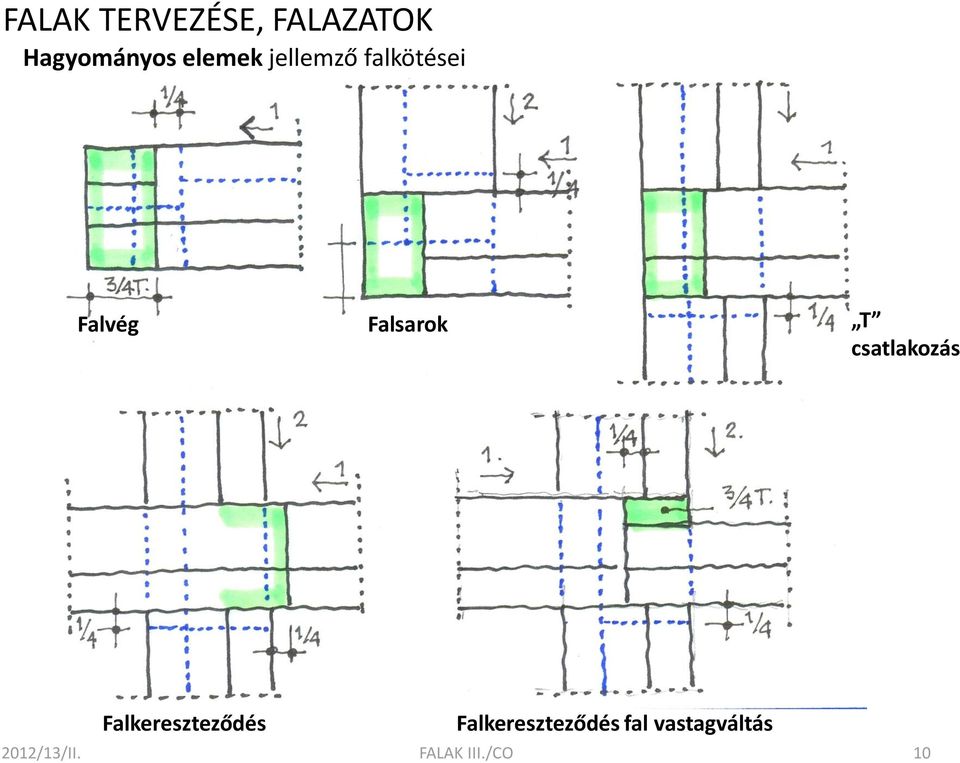

10 Hagyományos elemek jellemző falkötései Falvég Falsarok T csatlakozás Falkereszteződés Falkereszteződés fal vastagváltás 2012/13/II. FALAK III./CO 10
11 Korszerű kézi falazó elemek Fejlesztésüket igényelte: 1. hőszigetelési követelmények növekedése 2. élőmunkaigény csökkentése 3. termelékenység növelése 4. súly csökkentése 5. építészet és építési technológia változása (vázas építés) Kézi falazó blokkokat jellemzi: 1. hézagtérfogat növelése (12%-ról 60 %) 2. üregek eltolása 3. új alapanyagok megjelenése (finom kerámia) 4. porozitás növelése (ps. gyöngy, fa reszelék) 5. biobeton és ps. köpenyű elemek terjedése (nád, szalma. Legó-építés) hőáram, hővezetési út növelése 2012/13/II. FALAK III./CO 11
12 6. méret növelése, db szám csökkentése (kisméretű tégla 153db/m 2 kézi falazó blokkok db /m 2 ) 7. elem súly növekedés, m 2 falsúly csökkentése (km. tégla: 2.6-3kg/db kézi f. blokk 8-16 kg/db) 8. összefalazás gyorsítása (alak változása, kitöltött állóhézag elhagyása) Hézagképzés: álló hézag teljes kitöltése csak a habarcsdugó kitöltése nincs kitöltés,csap+horony, (hőhidas, jó légzárás, (kisebb hőhid, szétnyílás (nincs hőhid, szétnyílás szétnyílás akadályozva) kisebb mértékben) veszélye!) 2012/13/II. FALAK III./CO 12
13 Kerámia falak (jellemzői, falkötések) Egyéb korszerű falazó blokkok Körös 30 Körös 45 Leier-Habisol 2012/13/II. FALAK III./CO 13
14 Pórusbeton falak (jellemző i, falkötések) 2012/13/II. FALAK III./CO 14 l
15 Korszerű falazó elemek : ISOTEQ (magyar fejlesztés) építési rendszer: szendvics szerkezetű öntött falas építési rendszer (fal, koszorú, áthidaló, födém..), elem mérete 25-40/25/100 cm alapanyaga: EPS polisztirol vázú (előhabosított sztirolgyöngy) zsalu elem (grafit adalékkal, hőtükörként viselkedik) összeépítés: Legó rendszerű (összepattintás-illesztés, vasalás, betonozás) értékelés: gyors építés, hőhidmentes kapcso- latok, U=0.09, páradiffuzió? Műanyag összekötő borda (együttdolgozás) 5cm belső+15cm beton+10-25cm külső Ps kéreg 2012/13/II. FALAK III./CO 15 l
16 Falszerkezetek tervezése: 1. Kiindulási adatok: (építészeti igény, a fal rendeltetése, felhasznált falazó elem paraméterei, faltestek-nyílás méretek pontosítása vízszintes és magassági méretrend megadása) 2. A falazatokat vb. koszorú zárja le. (1912 óta beton koszorú, előtte falkötővas) Koszorú típusai: Teljes méretű Csökkentett méretű Áthidalóval egyesített Gerendavéget befogja Gerenda a falegyenen Együttdolgozás a kiváltóval 2012/13/II. FALAK III./CO 16
17 Koszorú szerepe, feladata: 1. Összpontosított terheket (pillér, gerenda) szélesebb falszakaszra szétosztja. 2. Összpontosított nyomatékot (erkély) szélesebb falszakaszra adja át. 3. Vízszintes erőket felveszi. (tető) 4. A falszakaszt összefogja, kidőlését akadályozza. 5. Nyílást hidal át. (koszorúval egyesített kiváltó) 2012/13/II. FALAK III./CO 17
18 Falazatok méretrendje : A faltesteket, pilléreket lehetőleg - a falazóelem mérete (szélessége, magassága)+hézag egészszámú többszörösében kell tervezni - vízszintes méretrend tervezése: kisméretű téglánál az átfedés (1/4T) és a szélességi modul (sz= ½ T) méret alapján H = n x (sz + 1) 1 (nem lehet db. tégla teherhordó falpilléreknél és látszó téglaburkolat- nál) 2012/13/II. FALAK III./CO 18 l
19 FALAK TERVEZÉSE - vízszintes méretrend tervezése: korszerű falazó blokkoknál a modul (sz) az elem szélességi mérete (sz=20-25 cm) és min. átfedés (sz/2) alapján tervezhető (álló hézag=0, illesztés) H = n x (sz + 0) falhossz pontos méretét a feles és falvég elemek használata biztosítja falpillérek min. mérete 2.5 sz (ellenőrizni kell!) 2012/13/II. FALAK III./CO 19 l
20 FALAK TERVEZÉSE - magassági (függőleges)méretrend tervezése: az elem magassági mérete (m) és a fekvőhézag (h) egész számú többszöröse, figyelembe véve a a parapet, (PM) nyílásméret (NM) és szemöldök (kiváltó, S Z) elem magassági mérettel való oszthatóságát Fontos: előregyártott kiváltó alatt vágott elem nem lehet! Összefüggések: M = n x (m+h) = PM + NM + SZ 2012/13/II. FALAK III./CO 20 l
