1 Tömör, égetett agyag téglából építetett falszerkezetek : - alapanyaga : az agyag túl zsíros agyagot nem jól használni az tégla gyártásba, de a sovány sem. Minél kevesebb zárvány (pl. mész) legyen benne. Mezopotámiában napon szárított tégla (vályogtégla) - csapadék hatására szétmállott, - kiégették: nagyabb, erısebb épület, égetett agyagtégla, - mázzal bevonták az égetett agyagtéglákat (Babiloni Istár kapu). Nagymérető tégla : 6,5X4X29 cm as évek közepétıl - Minden irányban egységes (modulban?) - Csak bontásból lehet hozzá férni. 2. Kismérető tégla : 6,5X2X cm - Németek találták ki 3. Egyszeres mérető kevéslyukú tégla : 6,5X2X cm - Hıszigetelés érték javítása 4. Kettıs mérető kevéslyukú tégla : 4X2X cm 5. Kettıs mérető soklyukú tégla : X2X4 cm B30-as falazóblokk tégla : 7,5X4X30 cm - 30 cm vastag falat lehet építeni - 50-es, 60-as években találták ki B-30-as blokk falazóelem 30 cm Levegırés Habarcsdugó

Mezopotámiában napon szárított tégla (vályogtégla) - csapadék hatására szétmállott, - kiégették: nagyabb, erısebb épület, égetett agyagtégla, - mázzal bevonták az égetett agyagtéglákat (Babiloni

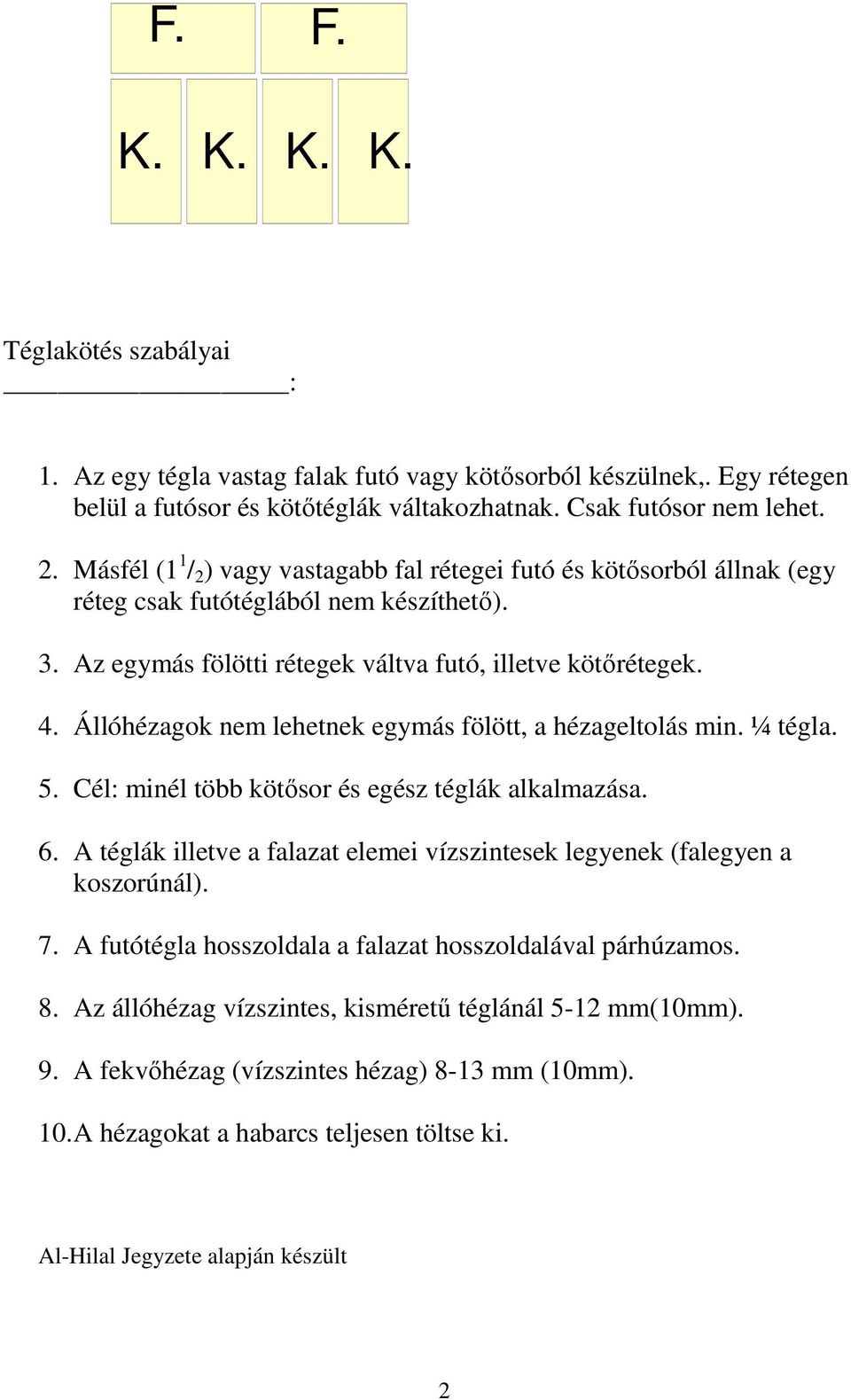

2 Téglakötés szabályai :. Az egy tégla vastag falak futó vagy kötısorból készülnek,. Egy rétegen belül a futósor és kötıtéglák váltakozhatnak. Csak futósor nem lehet. 2. Másfél ( / 2 ) vagy vastagabb fal rétegei futó és kötısorból állnak (egy réteg csak futótéglából nem készíthetı). 3. Az egymás fölötti rétegek váltva futó, illetve kötırétegek. 4. Állóhézagok nem lehetnek egymás fölött, a hézageltolás min. ¼ tégla. 5. Cél: minél több kötısor és egész téglák alkalmazása. 6. A téglák illetve a falazat elemei vízszintesek legyenek (falegyen a koszorúnál). 7. A futótégla hosszoldala a falazat hosszoldalával párhúzamos. 8. Az állóhézag vízszintes, kismérető téglánál 5-2 mm(0mm). 9. A fekvıhézag (vízszintes hézag) 8-3 mm (0mm). 0. A hézagokat a habarcs teljesen töltse ki. 2

Állóhézagok nem lehetnek egymás fölött, a hézageltolás min. ¼ tégla. 5. Cél: minél több kötısor és egész téglák alkalmazása. 6.

3 A KISMÉRETŐ TÉGLÁK SZERKEZETI ÉPÍTÉSE:. Falkötések a. egysorú b. kétsorú 2. Fal idomkötések a. falvég, b. falsarok c. falcsatlakozás d. falkeresztezıdés (+) 3. Pillérkötések a. pillér alaprajz: négyszög b. oszlop alaprajz: kör 4. Kéménykötések a. falazott kémények (tömör kismérető téglából) b. kéménypillérek. - Téglakötések ábrázolása: :2 :,5 : :0,5 :4 T 3/4T /2T /4T Fejelı tégla - Futótégla: Futótégla Faksík Futósor 3

oszlop alaprajz: kör 4. Kéménykötések a. falazott kémények (tömör kismérető téglából) b. kéménypillérek.

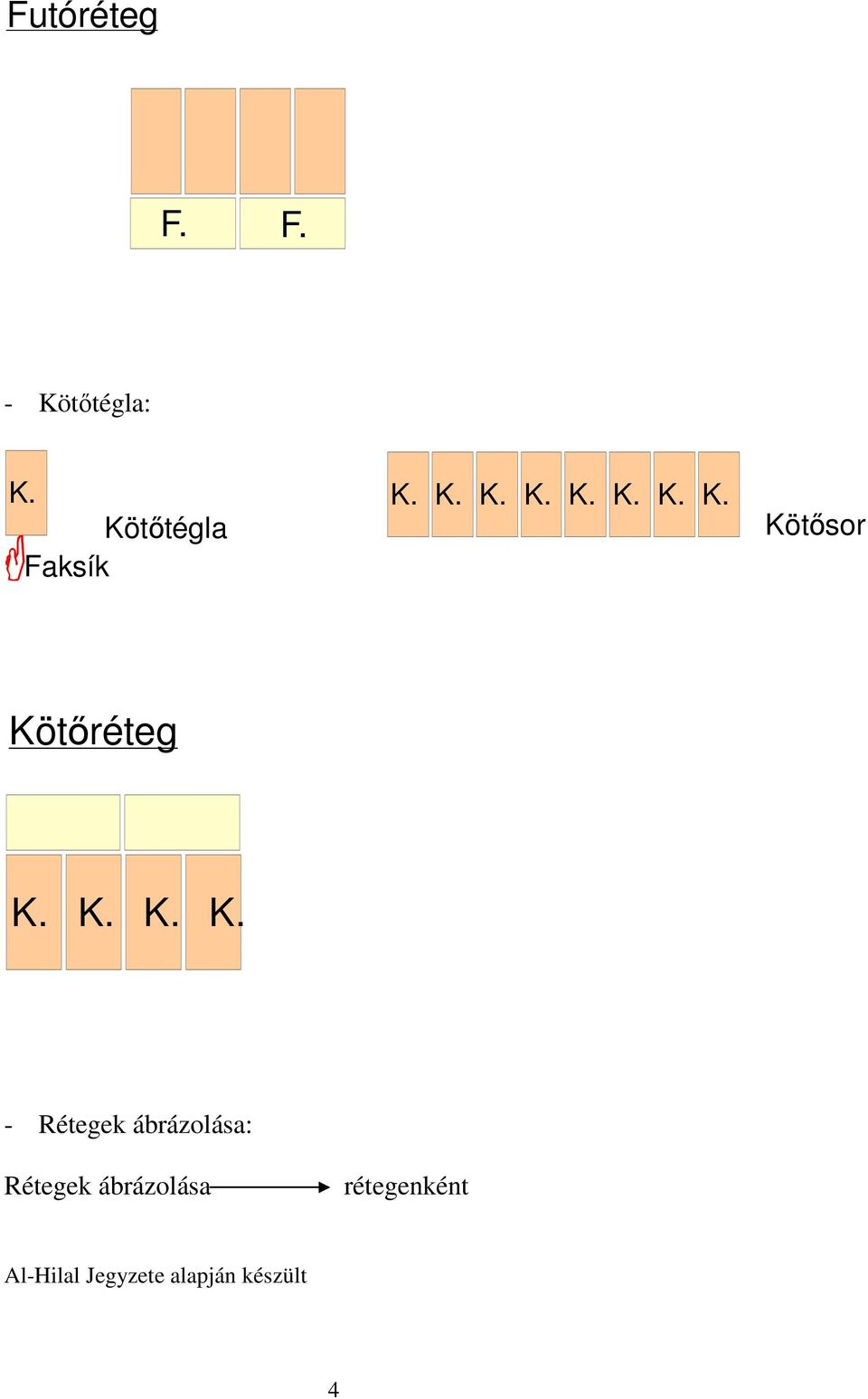

4 Futóréteg - Kötıtégla: Kötıtégla Faksík Kötısor Kötıréteg - Rétegek ábrázolása: Rétegek ábrázolása rétegenként 4

5 - Elsı sor - réteg: - Második sor - réteg: - Rétegek ábrázolása összevontan: - Elsı réteg egész - Második réteg szaggatott

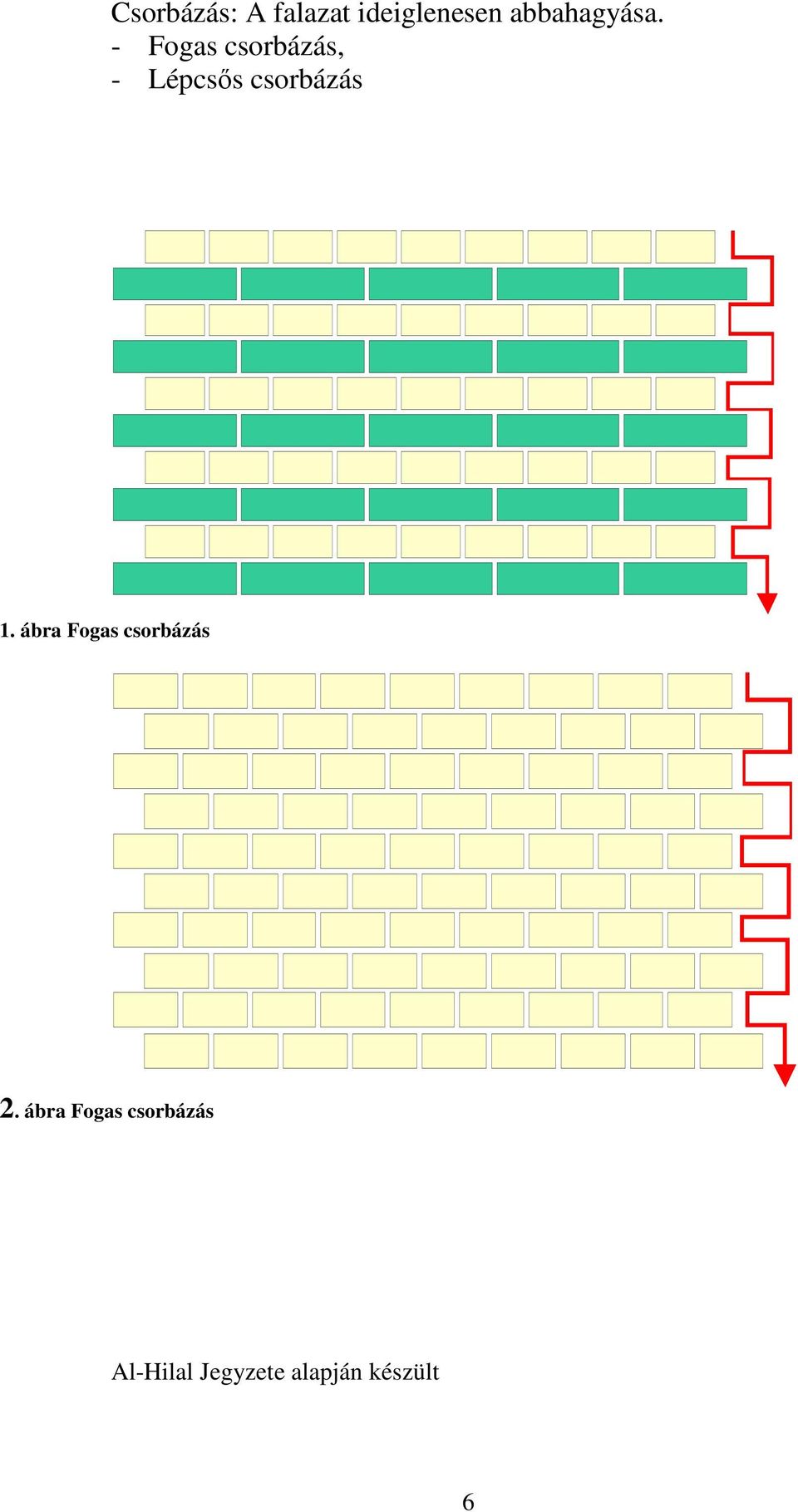

6 Csorbázás: A falazat ideiglenesen abbahagyása. - Fogas csorbázás, - Lépcsıs csorbázás. ábra Fogas csorbázás 2. ábra Fogas csorbázás 6

7 3. ábra Lépcsıs csorbázás.a Falkötések: A. Egysorú falkötések: - Az egymás fölötti rétegek azonos helyzetőek, - Az állóhézagok egymás fölé nem eshetnek (helyezkednek) /4-/2 eltolás van.. Futókötés : /2 tégla vastag fal (csak futótéglából). A Pl. Nehézválaszfal 2 cm /2 tégla eltolás B /2 tégla 4. ábra Futókötés 7

állóhézagok egymás fölé nem eshetnek (helyezkednek) /4-/2 eltolás van.

8 2. Bekötıkötés : Egy tégla vastag falszerkezet (csak kötıtéglából) ( cm) A cm /4 tégla eltolás B tégla 5. ábra Bekötıkötés 3. Lengyel kötés vagy gót kötés : - Két kötıtégla közé két futótégla kerül - Kétoldalt szép (esztétikus) a falsík. - Átfutó hézag /4 eltolás - /4 átmenı függıleges fuga cm /4 tégla eltolás 6. ábra Lengyel vagy gót téglakötés 8

Lengyel kötés vagy gót kötés : - Két kötıtégla közé két futótégla kerül - Kétoldalt

9 B. Kétsorú falkötések: - Az azonos kialakítású rétegek két soronként ismétlıdnek (pl. kötıréteg-futóréteg).. Egy tégla vastag falszerkezet ( cm), A. Kötısor B. Futó kétsor Nézet 7. ábra Kétsorú téglakötés 8. ábra Keresztkötés Az átmenı hézag /4 tégla, 9

. Egy tégla vastag falszerkezet ( cm), A. Kötısor B.

10 2. Hollandi kötés ( cm) Hollandi kötés A. B /4 tégla eltolás Kötısor A. réteg kötıréteg, B. réteg lengyel vagy gót kötés 9. ábra Hollandi kötés 3. Blokk kötés (38 cm): A. B /4 tégla eltolás 38 cm./2 tégla 0. ábra Klokk kötés (38 cm) 0

11 4. Blokk kötés (5 cm): A. 5 cm /4 tégla eltolás B 2.tégla. Fal idomkötések: A. Falvég, B. Falkáva, C. Falsarok, D. Falcsatlakozás, E. Falkeresztezıdés. A. Falvég:. Fél tégla vastag falszerkezet (nehézválaszfal) :

12 cm 2 cm 2 cm 2 cm 2 cm 2 cm 2 cm cm cm cm cm cm 8,5 cm 8,5 cm 2 cm cm cm cm 2 cm cm Elso sor cm cm cm cm cm cm cm cm cm cm cm 8,5 cm 2 cm 2 cm 8,5 cm 2 cm 2 2 cm cm 2 cm 2 cm cm cm cm cm Második sor cm 2

Önálló Pillérek 8,5 2 2 2 2 8,5 8,5 Elsosor Másodiksor Elso és második sor együtt 2 cm 2

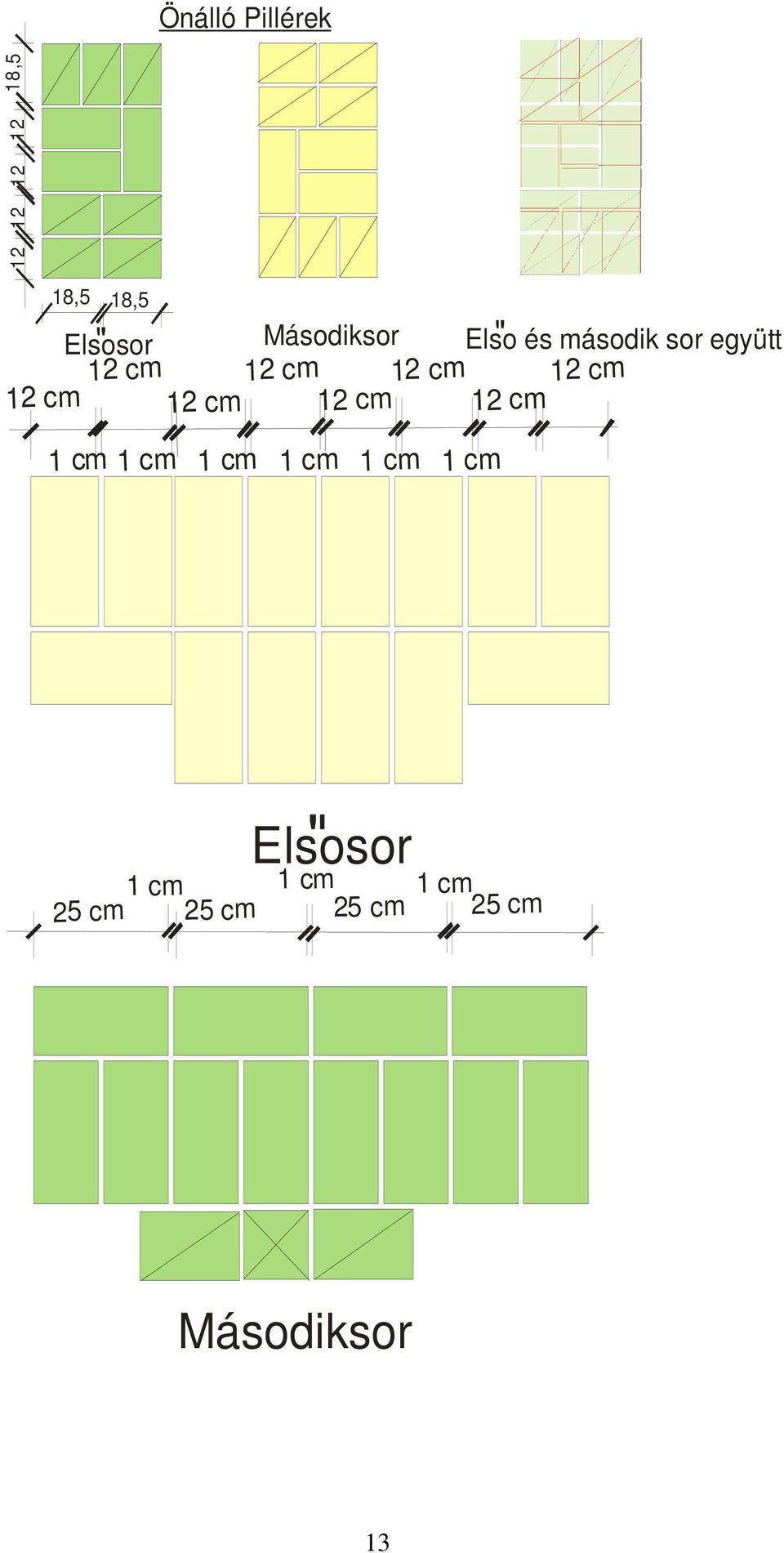

13 Önálló Pillérek 8, ,5 8,5 Elsosor Másodiksor Elso és második sor együtt 2 cm 2 cm 2 cm 2 cm 2 cm 2 cm 2 cm 2 cm cm cm cm cm cm cm Elsosor cm cm cm cm cm cm cm Másodiksor 3

14 2. Tégla Elso és második sor együtt /4 tégla 2. Tégla A. B. /4 tégla./2. Tégla Elsosor./2. Tégla Másodiksor 4

15 Falvég./2 tégla./2 tégla A B A 2 tégla 2 tégla B 5

16 ./2 tégla A. /2 tégla B./2 tégla./2 tégla 6

17 7 8,5 2 8, Elsısor Másodiksor
