1 MAGASÉPÍTÉSTAN ALAPJAI Magasépítéstan alapjai 7. Előadás BME MET Előadó: 2014/2015 II. szemeszter, BME Építőanyagok és Magasépítés Tanszék

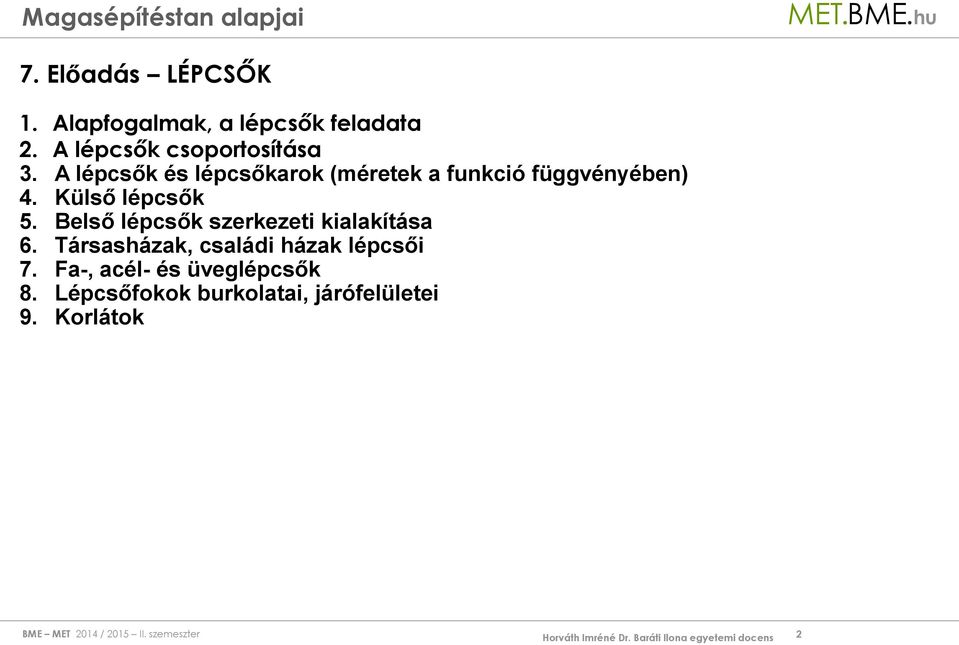

2 7. Előadás LÉPCSŐK 1. Alapfogalmak, a lépcsők feladata 2. A lépcsők csoportosítása 3. A lépcsők és lépcsőkarok (méretek a funkció függvényében) 4. Külső lépcsők 5. Belső lépcsők szerkezeti kialakítása 6. Társasházak, családi házak lépcsői 7. Fa-, acél- és üveglépcsők 8. Lépcsőfokok burkolatai, járófelületei 9. Korlátok 2

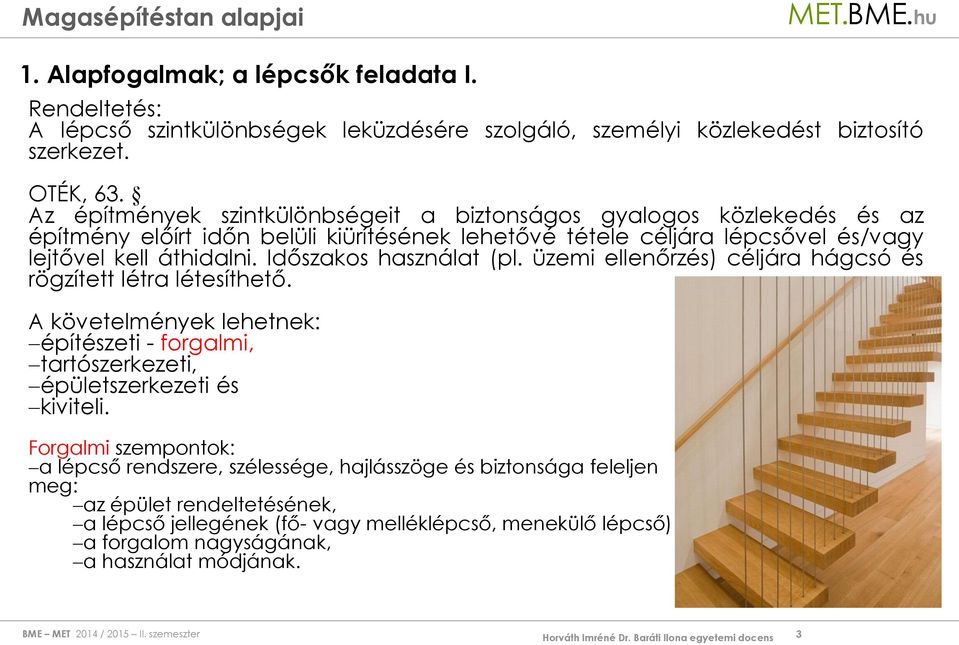

3 1. Alapfogalmak; a lépcsők feladata I. Rendeltetés: A lépcső szintkülönbségek leküzdésére szolgáló, személyi közlekedést biztosító szerkezet. OTÉK, 63. Az építmények szintkülönbségeit a biztonságos gyalogos közlekedés és az építmény előírt időn belüli kiürítésének lehetővé tétele céljára lépcsővel és/vagy lejtővel kell áthidalni. Időszakos használat (pl. üzemi ellenőrzés) céljára hágcsó és rögzített létra létesíthető. A követelmények lehetnek: építészeti - forgalmi, tartószerkezeti, épületszerkezeti és kiviteli. Forgalmi szempontok: a lépcső rendszere, szélessége, hajlásszöge és biztonsága feleljen meg: az épület rendeltetésének, a lépcső jellegének (fő- vagy melléklépcső, menekülő lépcső) útvonal), a forgalom nagyságának, a használat módjának. 3

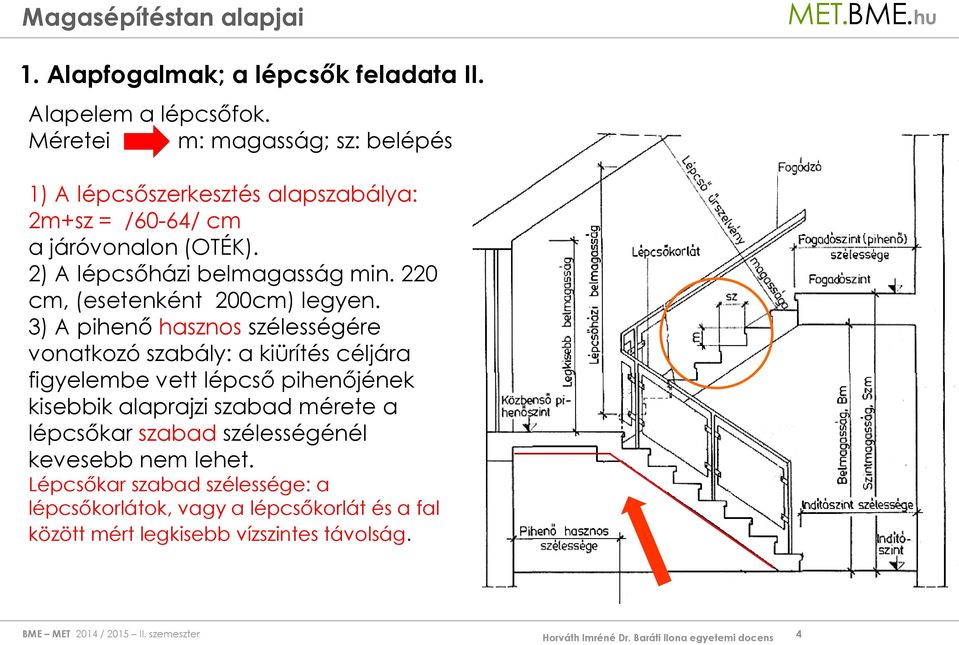

4 1. Alapfogalmak; a lépcsők feladata II. Alapelem a lépcsőfok. Méretei m: magasság; sz: belépés 1) A lépcsőszerkesztés alapszabálya: 2m+sz = /60-64/ cm a járóvonalon (OTÉK). 2) A lépcsőházi belmagasság min. 220 cm, (esetenként 200cm) legyen. 3) A pihenő hasznos szélességére vonatkozó szabály: a kiürítés céljára figyelembe vett lépcső pihenőjének kisebbik alaprajzi szabad mérete a lépcsőkar szabad szélességénél kevesebb nem lehet. Lépcsőkar szabad szélessége: a lépcsőkorlátok, vagy a lépcsőkorlát és a fal között mért legkisebb vízszintes távolság. 4

5 1. Alapfogalmak; a lépcsők feladata III. A lépcsőfok méretei a pihenőknél i - induló fok szélessége e - érkező fok szélessége i+e = sz 1) A lépcsőkar vetületi hossza: (fellépések száma -1) * belépés (cm-ben megadott értéke) 2) A lépcsőház hossza: emeletközi pihenő szélessége + lépcsőkar hossza + emeleti pihenő szélessége 3) A lépcsőház szélessége: 2*lépcsőkar szélessége+ orsótér i e 5

6 2. Lépcsők csoportosítása I. a) Épülethez viszonyított helyzet szerint b) Alaprajzi elrendezés szerint c) Szerkezeti jelleg szerint d) Tartószerkezet és fokok anyaga szerint tereplépcső a) Épülethez viszonyított helyzet szerint Belső lépcső Külső lépcső (tereplépcső, aknalépcső, előlépcső) belsőlépcső előlépcső fotók forrása: http: //lepcso.cyberapa.hu 6

7 2. Lépcsők csoportosítása II. b) alaprajzi elrendezés szerint/karok száma/elhelyezése szerint EGYENES KARÚ LÉPCSŐK 1) Egykarú 2) Egykarú, kéttagú, közbenső pihenővel 3) Egyenes kétkarú (U-alakú) tereplépcső 7

8 2. Lépcsők csoportosítása III. b) alaprajzi elrendezés szerint/karok száma/elhelyezése szerint EGYENES KARÚ LÉPCSŐK 1) Háromkarú 2) Háromkarú 3) Négykarú tereplépcső L 8

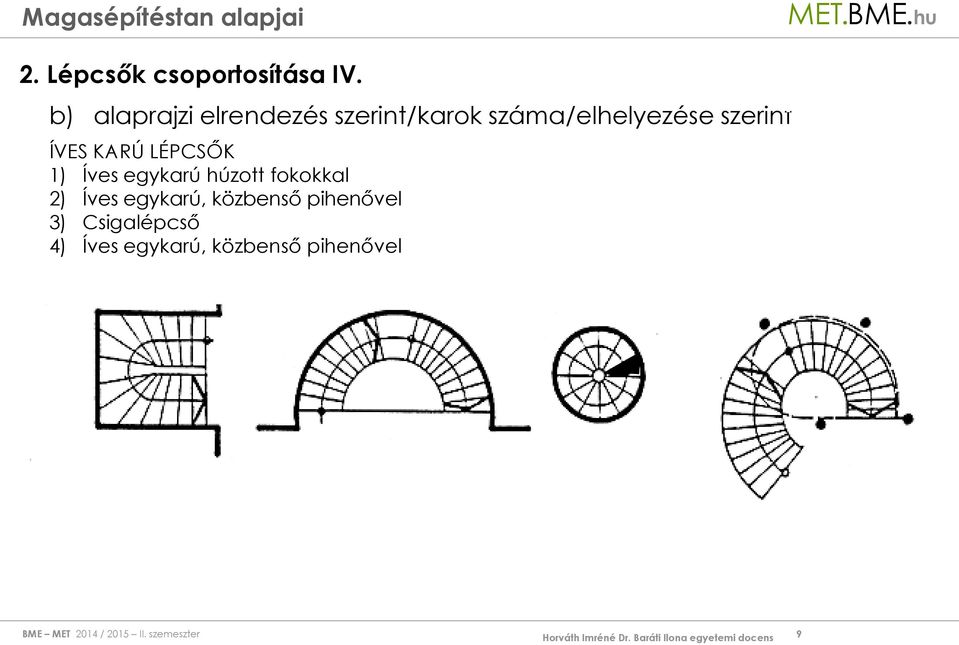

9 2. Lépcsők csoportosítása IV. b) alaprajzi elrendezés szerint/karok száma/elhelyezése szerint ÍVES KARÚ LÉPCSŐK 1) Íves egykarú húzott fokokkal 2) Íves egykarú, közbenső pihenővel 3) Csigalépcső 4) Íves egykarú, közbenső pihenővel tereplépcső L 9

10 2. Lépcsők csoportosítása V. c) Szerkezeti jelleg szerint teljes felületen (talajon)fekvő; lebegő; és gyámolított lépcsők tereplépcső Teljes felületen talajon fekvő Lebegő lépcső fotók forrása: 10

11 2. Lépcsők csoportosítása VI. c) Szerkezeti jelleg szerint gyámolított lépcsők, amelyek boltozatokkal falakkal falakkal és boltövekkel gerendákkal falakkal és gerendával (vasbeton)lemezzel gyámolítottak (vagy arról függesztettek!) lehetnek. Gerendával gyámolított lépcső Falakkal és boltövekkel gyámolított lépcső Boltövekkel és boltozatokkal gyámolított tereplépcső BME Központi épület fotók forrása: Dr. Széll Mária előadása 11

12 2. Lépcsők csoportosítása VII. d)tartószerkezet és fokok anyaga szerint tereplépcső Példázó felsorolás az előforduló megoldásokról, kialakításokról 1) Fagerenda, fa anyagú lépcsőfokok 2) Vasbeton gerenda, vagy vasbeton lemez, beton/műkő lépcsőfokok 3) Acélgerenda, fa-, vagy fém lépcsőfokokkal, esetenként acél anyagú lemez-mű 4) Lebegő lépcsőként építve kő-, vagy műkő lépcsőfokok 5) Talajon fekvő lépcsőműveknél kő, tégla, műkő lépcsőfokok, esetenként fa anyagú rögzítőkkel/megtámasztással 6) Acélgerenda üveg lépcsőfokokkal 7) Födémről, gerendáról, korlátról fém pálcákkal, kötelekkel, láncokkal függesztett fém, fa, vagy üveg anyagú lépcsőfokok 2. és 3. fotó forrása: 12

13 3. Lépcsők és lépcsőkarok (méretek a funkció függvényében) I. A lépcső elemei: alapelem: fok, m/sz meredekség, méret-összefüggés: 2m+sz = /60 64/ cm, lépcsőkar: min. 3, max. 20 fok, általában szélessége 60 cm/fő (lásd alább) járóvonal: elméleti vonal (OTÉK!) Karszélességek: Lakóépület esetén, ha a lakásszám/ szint karszélesség (m). 1 1,0. 2 1, , ,4 Középületben, ha a forgalom karszélesség (m). csekély 1,5. közepes 1,8. jelentős 1,8 3,0. nagy, lökésszerű 2,4 3,5 Lépcsőméretek: m/sz cm Tereplépcső: 10/43 13/37 Díszlépcső: 13/37 14/35 Közép. főlépcső:14/35 15/33 Társasház: 15/33 17/29 Családi ház: 17/29 20/23 Pincelejáró: 17/29 22,5/18 Cs.ház padlásl.: 22,5/18 25/13 forrás: Dr. Széll Mária előadása 13

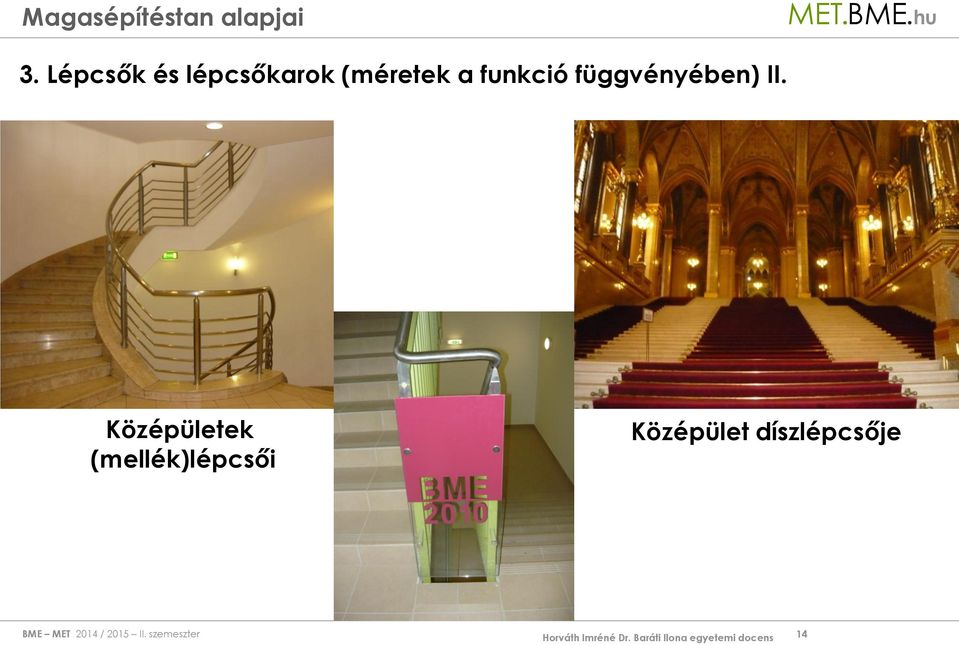

14 3. Lépcsők és lépcsőkarok (méretek a funkció függvényében) II. Középületek (mellék)lépcsői Középület díszlépcsője 14

15 4. Külső lépcsők I. Tereplépcső épülettől független Rendeltetése: lehetővé tenni szintkülönbségeinek leküzdését. a természetes, vagy mesterséges terep a b c d a) csak homloklap; b) lapos tömbkövek; c) homloklap és fellépő durván megmunkált kövekből; d) faragott kövekből A lépcső készülhet a talaj rámosódása ellen kis támfallal védve (b), vagy kiemelve (d). forrás: Dr. Széll Mária előadása 15

16 4. Külső lépcsők II. Előlépcső épülettel egybeépítve, illetve épülettől külön is készülhet Rendeltetése: lehetővé tenni az épület (fő)bejárata és a járda közötti szintkülönbség leküzdését. a.1: egyfokos a. b. c. b.1: három fokos c.1: többfokos A szakirodalomban az előlépcsők elnevezésére a fellépések száma szolgált. Alapozás nélküli is készülhet előlépcső, pl. az a)1. ábrán látható változat, amelynél az épület pincefalából, (esetenként sávalapjából) kinyúló konzolra ül az előlépcső. Rendszerint azonban a falszerkezetekhez hasonló alapozást (általában sávalapot) igényelnek. a képek forrás: Dr. Széll Mária előadása 16

17 4. Külső lépcsők III. Előlépcső-változatok fotók forrása: 17

18 4. Külső lépcsők IV. Aknalépcsők, külső pincelejárók Y - Y metszet X - X metszet X tömb lépcsőfokok, téglafalra ültetve, alatta feltöltés X támfal lépcső fokokat tartó fal szig.védő fal Y _ Y drain-cső 18

19 4. Külső lépcsők V. Külső lépcsők különleges megoldásokkal fotók forrása:

20 Műemlék épület új, szerelt lépcsővel (Róma) 20

21 5. Belső lépcsők szerkezeti kialakítása I. A LÉPCSŐK szerkezeti kialakítása és anyaghasználata szoros kapcsolatban van. A kő és műkő lépcsők o lebegő és o gyámolított szerkezettel, A vasbeton lépcsők o monolit és o előregyártott változatokban épülnek. A fa, acél és üveglépcsők lebegő és gyámolított szerkezetűek, kivitelezésük szerelő jellegű tevékenység. (lásd 7. fejezet) 21

22 5. Belső lépcsők szerkezeti kialakítása II. LEBEGŐ LÉPCSŐK fotók forrása: ÚJ ANYAG- HASZNÁ- LAT: LÁTSZÓ- BETON ÉS FA A hagyományos kő és műkő lebegő lépcsők szerkesztési szabályai: konzolos, ékszelvényű fokok sora, karszélesség 1,30 m, lépcsőtartó fal: v 38 cm, befalazás mértéke: 12 cm - minden 5. foknál 25 cm, a fokok kapcsolata támhornyos, közbülső pihenő: lemez, nyílással áttört falaknál: ellenboltöv, nyílásáthidaló gerenda, megülepedett falakba utólag bevésve, állványról építik. 22

23 5. Belső lépcsők szerkezeti kialakítása III. GYÁMOLÍTOTT LÉPCSŐK A kő és műkő lépcsők gyámolítása fallal, boltövvel, boltozattal, gerendával történik. GYÁMOLÍTÁS: megtámasztás, alátámasztás falakkal és boltozattal gyámolított lépcsők falakkal és boltövekkel gyámolított lépcsők forrás: Dr. Széll Mária előadása 23

24 5. Belső lépcsők szerkezeti kialakítása IV. GYÁMOLÍTOTT LÉPCSŐK A kő és műkő lépcsők gyámolítása acélgerendával Acélgerenda a fokok alátámasztására Acélgerenda Acélgerenda a pihenő szélén Acélgerenda a pihenő szélén forrás: Dr. Széll Mária előadása 24

25 5. Belső lépcsők szerkezeti kialakítása V. GYÁMOLÍTOTT LÉPCSŐK Vasbeton anyagú lépcsők kivitelezés szerint monolitikusak vagy előregyártottak. A gyámolítás a vasbetonlemez, amely a fokok kialakítását is lehetővé teszi. A zöld nyíllal jelölt háromszög-szimbólum egy-egy tartógerenda, illetve A pirossal jelölt helyen a lemez tengelye iránytörést szenved. alátámasztás helyét mutatja. / tört tengelyű tartó / Kéttámaszú vasbetonlemez Egyszer tört vasbetonlemez Kétszer tört vasbetonlemez 25

26 5. Belső lépcsők szerkezeti kialakítása VI. GYÁMOLÍTOTT LÉPCSŐK Monolit vasbeton lemezlépcsők építése: fókuszban az akusztika Háromkarú lépcső képek forrása: Schöck-Tronsole katalógus 26

27 5. Belső lépcsők szerkezeti kialakítása VII. GYÁMOLÍTOTT LÉPCSŐK Monolit vasbeton lemezlépcsők Húzott lépcsőfokokkal készült egykarú lépcső Háromkarú lépcső Kétkarú lépcső mellvéddel képek forrása: 27

28 5. Belső lépcsők szerkezeti kialakítása VIII. GYÁMOLÍTOTT LÉPCSŐK Előregyártott vasbeton lépcsők Az előregyártott vb. lépcsők változatai: kiselemes falas lakóépületeknél, külön tartógerenda és lépcsőfokok középelemes - faltömbös épületeknél, a lépcsőkar teljes szélessége több elem elhelyezésével adódik ki. nagyelemes - házgyári paneles, egy. vb. vázas, öntött falas épületeknél, teljes lépcsőkar Kétkarú előregyártott nagyelemes lépcső alulnézetben a pihenő gerendájára támaszkodva Lépcsőkar szállítás közben 28

29

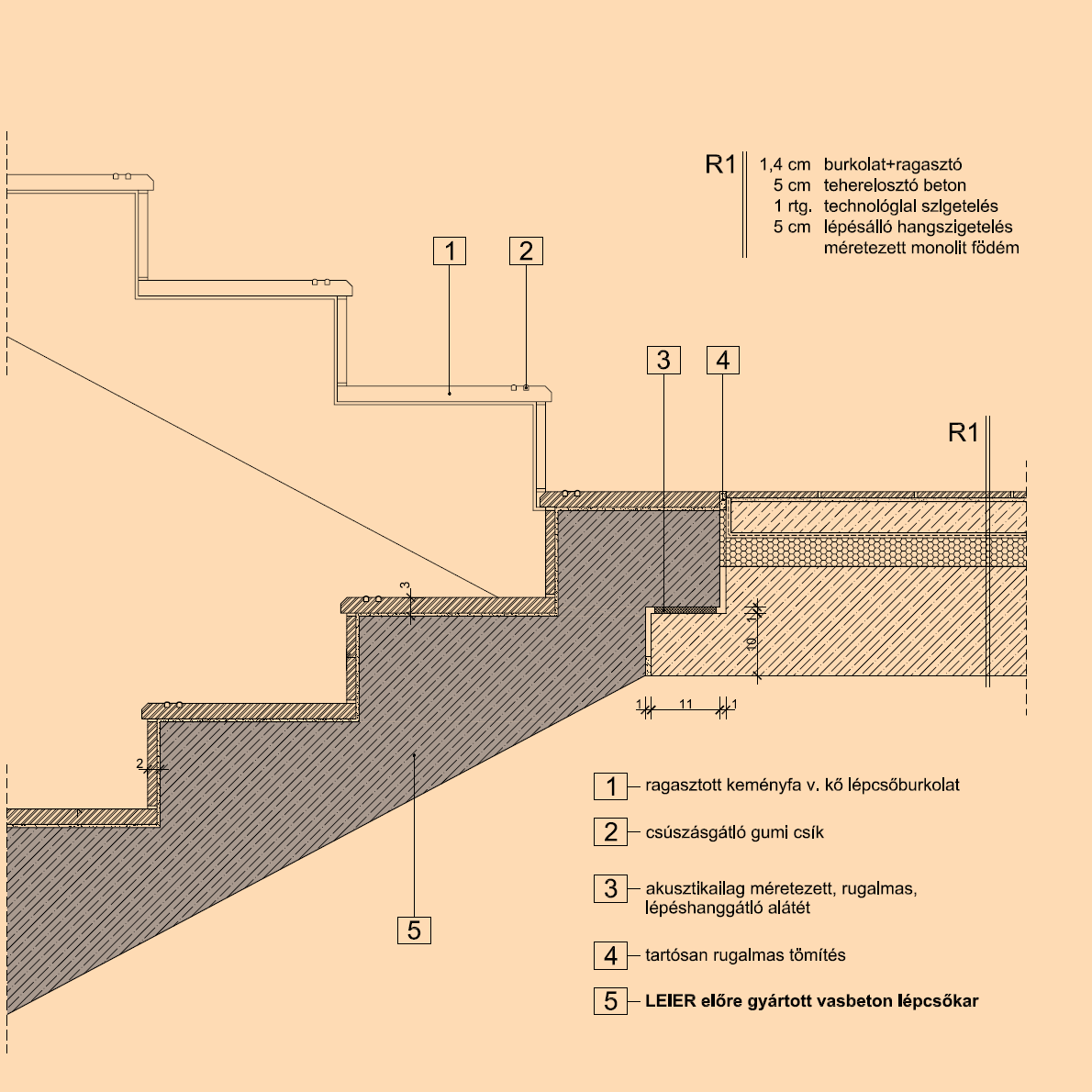

30 5. Belső lépcsők szerkezeti kialakítása IX. GYÁMOLÍTOTT LÉPCSŐK Előregyártott nagyelemes kész vasbeton lépcsők Egykarú, tört tengelyű előregyártott nagyelemes lépcső pihenővel, beemelés közben LEIER Lépcsőkarok, és az elhelyezési tervrajz forrás: LEIER katalógus forrás: Thomas-armstrongconstruction 30

31 6. Társasházak, családi házak lépcsői I. Társasházak lépcsőházai Előnyösek az egyenes karokkal, közbeiktatott pihenőkkel kialakított lépcsők. Egy lépcsőkar maximum 20 fellépést tartalmazhat. A védett, fedett lépcsőkarok forgalmi és karbantartási okok miatt kedvezőbbek, az általános előírás szerint zárt lépcsőházak építendők. (korlátozottan létesíthető ún. szabadlépcső társasházban is) Amennyiben erre a társasházban igény van, az akadálymentes közlekedés biztosítása érdekében a lépcsőt homloklappal és orr nélküli járólappal kell kialakítani. A lépcsőház tűzvédelmi szempontból jelentős épületrész, menekülési útvonal a hatályos OTSZ előírásai betartandók. Anyaghasználat jellemzően előregyártott vagy monolit vasbeton. 31

32 6. Társasházak, családi házak lépcsői II. Korrekt megjelenésű lépcsők: a szerkezet monolit vasbeton lemezlépcső, pofafalra szerelt fém korlátoszlopok és pálcás korlát, fa-, illetve fém fogódzóval. 32

33 6. Társasházak, családi házak lépcsői III. Családi házak lépcsői: belső szintkülönbségek leküzdésére, tetőtérbe jutáshoz. A fellépés magassága (m) általában 17 cm, lakáson vagy üdülőegységen belüli, továbbá az időszakos használatú építményszint (pl. tetőtér), vagy üzemi berendezés megközelítésére szolgáló lépcső fokmagassága ennél nagyobb is lehet, de legfeljebb 20 cm. A karszélesség a kiürítés céljára szolgáló lépcsőkar esetén lakáson belül min. 80 cm, míg társasháznál a várható forgalom függvényében számított mértékű. fotók forrása: A belső tér védelme miatt az anyaghasználat változatos lehet, Így előtérbe került a lépcső belsőépítészeti szerepe, esetenként a főbb követelmények sem teljesülnek. (biztonságos közlekedés?) 33

34 7. Fa-, acél- és üveglépcsők I. FALÉPCSŐK Jellemző szerkezeti kialakítás: Pofapallók közé beépített fa lépcsőfokok, homloklappal vagy homloklap nélkül. Új, korszerű, lendületes kialakítás: Ragasztott fatartó/gerenda gyámolítású fa lépcsőfokok 34

35 7. Fa-, acél- és üveglépcsők II. - Acéllépcsők Jellemző szerkezeti kialakítás: két oldalon futó szegélytartók közé (A), illetve a szegélytartókra (B) illesztett fém fellépők. B A Új, lendületes, fiatalos kialakítás: Zárt szelvényű tartóra erősített kőlapok, illetve a fellépések ritmusát követő pofalemezek közé illesztett acélmerevítéssel ellátott üveg fellépők. fotók forrása: 35

36 7. Fa-, acél- és üveglépcsők III. -Üveglépcsők Jellemző a kombinált anyaghasználat. Gyámolításként acéltartókat, gerendát, konzolokat, esetenként függesztőpálcát használnak. Ritkábban fordul elő üvegtartószerkezet. fotók forrása: 36

37 8. Lépcsőfokok, burkolatok, járófelületek I. A lépcsőfokok alakja és az anyaghasználat összefügg. Kő, és műkő anyagú lépcsőfokok tömb- és ékszelvénnyel készültek/készülnek. Acél, fa és üveg anyagú lépcsőfokok keresztmetszete rendszerint négyszög, de a szerkezeti kialakítás függvényében előfordul áttört, L, U, T, és háromszög alakú keresztmetszet is. 37

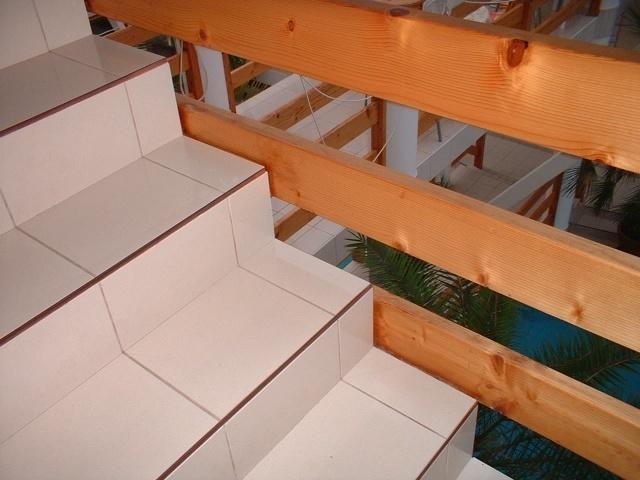

38 8. Lépcsőfokok, burkolatok, járófelületek II. A burkolatokkal szemben támasztott követelmények: Csúszásmentesség Stabil helyzet Könnyű tisztíthatóság Tartósság Kültéren: fagyállóság Gyakori kialakítás: kerámia vagy gres lapburkolat homloklapként és járófelületként is. 38

39 8. Lépcsőfokok, burkolatok, járófelületek III. Célszerű a burkolatokkal megegyező, vagy azzal összhangban lévő kísérő lábazatot kialakítani a lépcsőkarok és a pihenők mellett. Követelmények: Stabil helyzet Könnyű tisztíthatóság Tartósság Kültéren: fagyállóság fotók forrása: 39

40 9. Korlátok I. Biztonsági és dekorációs elem: A hatályos OTÉK betartása kötelező. 3 foknál több esetén már szükséges, mellvéd helyettesíti a korlátot Legalább a lépcsőkar egyik oldalán korlátot/fogódzót kell kialakítani, tömegtartózkodásra alkalmas helyen 2,0 m szélesség felett mindkét oldalon. A korlát ideális magassága cm. A korlátot úgy kell tervezni és megvalósítani, hogy egy 120 mm átmérőjű tárgy ne férjen át a nyílásain, és ne tartalmazzon felmászást elősegítő, fellépőként szolgáló elemeket (OTÉK).???? Fogódzó lehetséges kialakítása 40

41 9. Korlátok II. Korlátoszlopok rögzítése rajzok forrása: Frick, Knöll : Baukonstruktionslehre 41

42 9. Korlátok III. fotók forrása: 42

43 Köszönöm a figyelmet! barati.ilona@met.bme.hu 43

44 Források, szakirodalom 1. Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 1. B.G. Teubner, Stuttgart, 2. Dr. Széll Mária: Magasépítéstan alapjai előadások / 3. Megnevezetett termékek, eljárások katalógusai: pl. LEIER 4. Gábor László: Épületszerkezettan I. Tankönyvkiadó, Budapest 5. Fotók: saját fotók, illetve és Magasépítéstan alapjai 44
