1 KÜLZETLAP az Egri Baptista Gyülekezet 3300 Eger, Deák Ferenc u. 9. szám alatti MEGLÉVŐ IMAHÁZ ÉPÜLET OLDALÉPCSŐ és RÁMPA ÁTALAKÍTÁSI TERVE Helyszín: 3300, Eger, Deák Ferenc út 9. Hrsz:... Megbízó- építtető: Egri Baptista Gyülekezet 3300, Eger, Deák Ferenc út 9. Építész Tervező: Abkarovits József okl. építészmérnök É/ Eger, Neumayer út 2. Tel.: +3630/

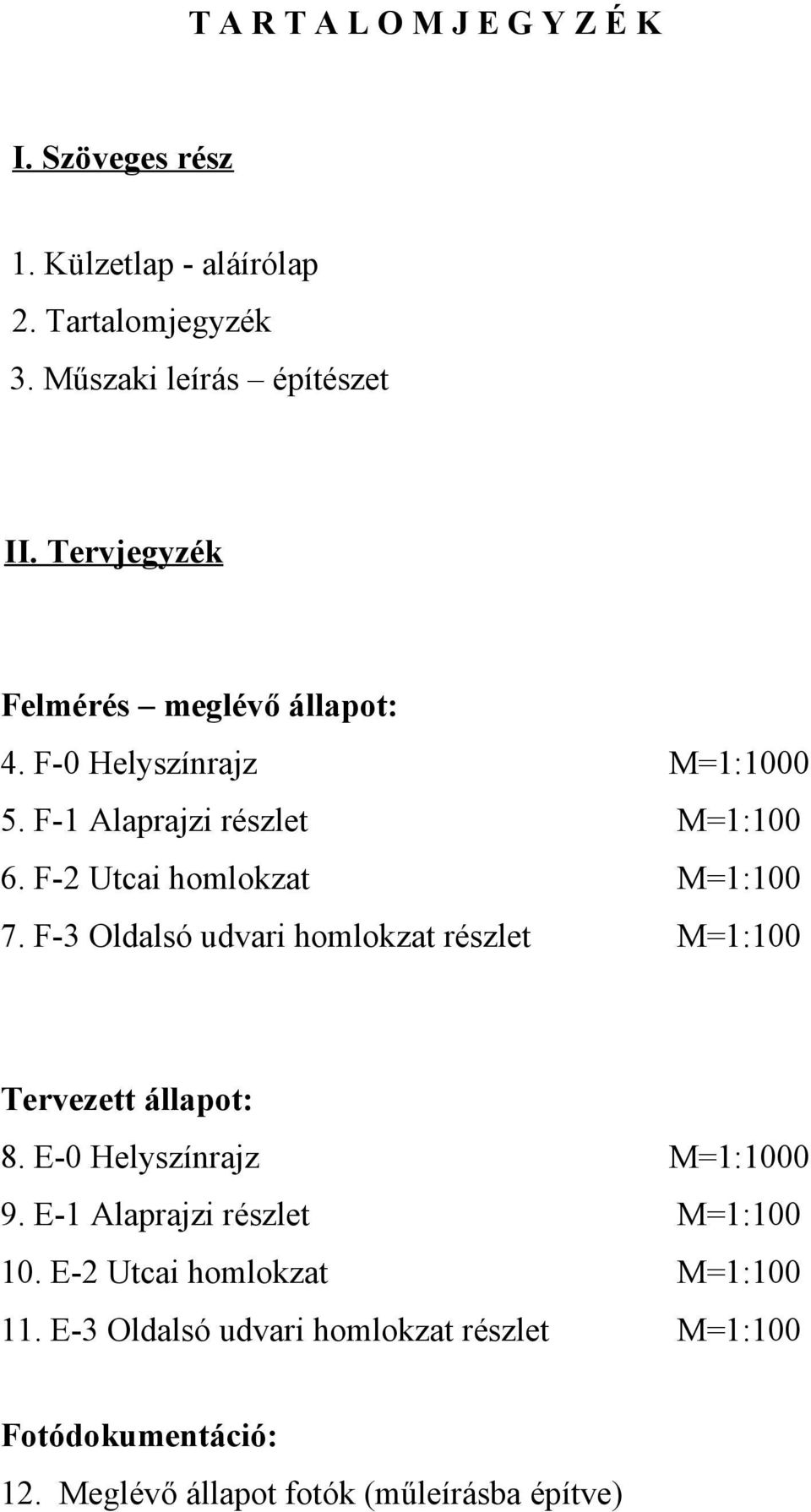

2 TARTALOMJEGYZÉK I. Szöveges rész 1. Külzetlap - aláírólap 2. Tartalomjegyzék 3. Műszaki leírás építészet II. Tervjegyzék Felmérés meglévő állapot: 4. F-0 Helyszínrajz 0 5. F-1 Alaprajzi részlet 6. F-2 Utcai homlokzat 7. F-3 Oldalsó udvari homlokzat részlet Tervezett állapot: 8. E-0 Helyszínrajz 0 9. E-1 Alaprajzi részlet 10. E-2 Utcai homlokzat 11. E-3 Oldalsó udvari homlokzat részlet Fotódokumentáció: 12. Meglévő állapot fotók (műleírásba építve)

F-3 Oldalsó udvari homlokzat részlet Tervezett állapot: 8. E-0 Helyszínrajz 0 9. E-1 Alaprajzi részlet 10.

3 MŰSZAKI LEÍRÁS Előzmény és jelenlegi állapot: Megbízó felkérte tervezőt a címbeli ingatlanon található előlépcső és rámpa korszerűsítésének és előtetővel való ellátásának megtervezésére. A meglévő rámpa - babakocsis típusú - középső részén lépcsőzetes kialakítással, és a mellette futó lépcső több tekintetben balesetveszélyes, korszerűtlen. A rámpa szélessége (83 cm) különösen az egy sor csempés középső lépegetős résszel (31 cm) nem megfelelő, mintahogyan a 60 cm szabad szélességnél is keskenyebb lépcső sem. A burkolatuk sok helyen tönkremeneteli állaptot mutatnak (felfagyás) és a csúszásgátló mértékük sem elegendő. Ezen épületszerkezeteket nem védi semmi a hótól és esőtől.

A rámpa szélessége (83 cm) különösen az egy sor csempés középső lépegetős résszel (31 cm) nem megfelelő, mintahogyan a 60 cm szabad szélességnél is keskenyebb lépcső sem.

4 Tervezett munkák: A meglévő oldallépcső annak kő mellvédfala és a rámpa elbontódik. Helyébe új rámpa és lépcső készül a lehetőségekhez képesti szélességnöveléssel, amely cm szélességű lépcsőt és lejtőt jelent. Az új rámpa 15 fokos dőlésszögű lesz, ez szintén a helyszíni adottságok függvényében elérhető optimális megoldás, amely ugyan nem elégíti ki az akadálymentesség elvárásait ami ennek a tervezési projektnek nem feladata, de a jelenlegi helyzethez képest mindenképpen kedvezőbb és biztonságosabb lehetőséget nyújt például a gyülekezet idősebb vagy babakocsis tagjainak közlekedésére. Az új lépcső egységes be- és fellépéssel, 15 cm-es fok magasságokkal, csúszásgátló burkolattal és orrnélküli kiképzéssel készül. A bejárat előtti érkező rész a jelenlegihez képest jelentősen megnövelt területe, valamint a kapcsolódó ajtó nyitásirányának megfordítása szintén a sokkal jobb használhatóságot teszi lehetővé. A lejtő és lépcső mellett az előírásoknak megfelelő fogódzó és korlát fut: rámpánál két soros - 95, 70 cm magasságban elhelyezett fém fogódzó (átmérő = 45-50mm) és lecsúszás elleni alsó védelem készül. A lépcsőnél és a lejtő felső szakaszánál a kiesés elleni korlátmegoldást a maximálisan 120 mm-es távolságban elhelyezett tömör acél pálcák (köracél vagy négyzetes gattervas, d=20 mm) biztosítják. A lépcső és a rámpa korláttartó oszlopait vagy ezek rögzítőszerkezeteit érdemes még a betonozáskor elhelyezni, de utólagos fém dübeles csavarrögzítés is készülhet. Az új épületelemek alapozása vasbeton sávalap, fagyhatárig levezetett 30x30 cm-es keresztmetszetű vasalt talpkoszorúval. A terepszint alatt található további szerkezet alapfal lehet a lejtőnél és a lépcsőnél látható 15 cm vastag pofafalakkal egységesen készített (szélességi méret, zsaluzás, vasalás) fal, vagy készülhet cm vastagságban, ekkor az alapgerendával együtt betonozandó. A rámpa lehetséges burkolati megoldása térkő betonelemes 6 cm vastagságban. Ekkor a rámpa vasbeton lemezét két oldalán 10 cm magas és 10 cm széles vasbeton peremmel kell kialakítani, hogy az így létrejött vályúba lehessen a homokágyazatba rakni a térkő elemeket. Az oldalirányú vízkivezetést a legalább 50 cm-ként elhelyezett d=50 mm

Az új rámpa 15 fokos dőlésszögű lesz, ez szintén a helyszíni adottságok függvényében elérhető optimális megoldás, amely ugyan nem elégíti ki az akadálymentesség elvárásait ami ennek a tervezési

5 geotextillel védett pvc csövek és a lemez lejtése biztosítják. A lépcső burkolata csúszásgátló, fagyálló kerámia lapburkolat, kültéri flexibilis csempergasztóval és fúgával készítve. A Főépítészeti Csoport képviselőjének helyszíni szemlén közölt álláspontja szerint a rámpa-lépcső fedése teljes alapterületen, valamint az eredeti oldalhomlokzatra tervezve nem támogatott. A meglévő szélfogóról indított és az ott található kishajlásszögű tetővel összhangban szerkesztett elő- védőtető kialakítása lehetséges, ennek tervezett szerkezete acél váz drótüveg fedéssel. A lefedett terület kb. az új lépcső alsó induló részéig tart. A Tűzrendészeti előírások miatt az épületben tartózkodók menekítésére a tervezéssel érintett oldallépcső és rámpa az átalakítás után sem vehető figyelembe ( lépcső szélesség 90 cm < 120 cm), ezért az épület utcai homlokzatának közepén található lépcsőt (középső lépcső) kell ilyen esetekben használni! Ehhez a lépcsőhöz csatlakozó kijarátnál 90 cm szabad szélességet kell biztosítani, ami a kijárat átalakításával lehetséges. Ha az áthidalót meg kell erősíteni, változtatni, úgy az engedélyhez kötött munka! Ennek a közlekedési zónának a burkolat cseréje is indokolt, az új lépcsővel azonos minőségű és megjelenésű csempével. A lépcső előtti mozgatható kerítés kapuelemét az épületben tartózkodás idejére nyitott állapotban rögzíteni kell! Ezt a lépcsőt is új fogódzóval kell felszerelni.

A meglévő szélfogóról indított és az ott található kishajlásszögű tetővel összhangban szerkesztett elő- védőtető kialakítása lehetséges, ennek tervezett szerkezete acél váz drótüveg fedéssel.

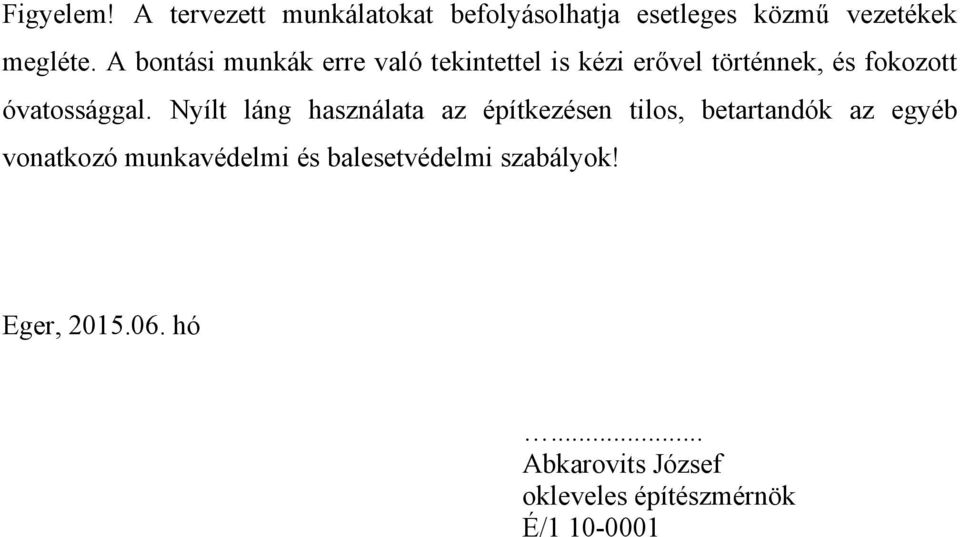

6 Figyelem! A tervezett munkálatokat befolyásolhatja esetleges közmű vezetékek megléte. A bontási munkák erre való tekintettel is kézi erővel történnek, és fokozott óvatossággal. Nyílt láng használata az építkezésen tilos, betartandók az egyéb vonatkozó munkavédelmi és balesetvédelmi szabályok! Eger, hó... Abkarovits József okleveles építészmérnök É/

Nyílt láng használata az építkezésen tilos, betartandók az egyéb vonatkozó munkavédelmi és
