1 P É T F Ü R D Ő LISZT FERENC UTCA 3. SZ. ELŐTTI LÉPCSŐ TERVSZÁM: 719/15 MEGRENDELŐ: PÉTFÜRDŐ NAGYKÖZSÉG ÖNKORMÁNYZATA 8105 PÉTFÜRDŐ, BERHIDAI ÚT 6. KÉSZÍTETTE: GEOplaner Építőipari Tervező KFT 8200 VESZPRÉM, JÓZSEF ATTILA U MÁJUS

2 TERVJEGYZÉK PÉTFÜRDŐ, LISZT FERENC UTCA 3. SZ. ELŐTTI LÉPCSŐ Tsz: 719/15 Tervjegyzék Tervezői nyilatkozat Műszaki leírás Költségvetési kiírás Tervlapok L-1 Átnézeti helyszínrajz L-2 Lépcső terve (Helyszínrajz, A-A metszet) 1:100;1:20 GEOplaner

Műszaki leírás Költségvetési kiírás Tervlapok L-1 Átnézeti

3 GEOplaner KFT Veszprém, Veszprém, József Attila u. 40. Terv megnevezése: Tervszám: 719/15 PÉTFÜRDŐ, LISZT FERENC UTCA 3. SZ. ELŐTTI LÉPCSŐ TERVEZŐI NYILATKOZAT Alkalmazott Útügyi Műszaki Előírások: e-ut e-ut e-ut e-ut e-ut Úttervezési rajzok tartalmi és formai követelményei A gyalogosközlekedés közforgalmi létesítményeinek tervezése Útépítési zúzottkövek és zúzott kavicsok 3. rész Betonkő burkolatú pályaszerkezetek tervezése és építése Útpályaszerkezetek kötőanyag nélküli és hidraulikus kötőanyagú alaprétegei 1/1975. (II.5) KPM-BM együttes rendelet: a közúti közlekedés szabályairól 20/1984. (XII.21.) KM rendelet: az utak forgalomszabályozásáról és a közúti jelzések elhelyezkedéséről. A vonatkozó rendeleteknek megfelelően az útépítési és út-víztelenítési és forgalomtechnikai előírások tekintetében megfelel az országos (MSZ) és ágazati szabványok és műszaki előírások követelményeinek, az alkalmazott műszaki megoldások megfelelnek az általános érvényű és eseti hatósági előírásoknak, helyi rendeleteknek, az alkalmazott műszaki megoldások és leírások a területrendezési és településrendezési tervekkel, a helyi építési szabályzattal összhangban készült, megfelelnek a megelőző tűzvédelmi követelmények kielégítéséről szóló rendeletek, szabályzatok, az országos /MSZ/ és ágazati szabványok, a műszaki előírások, illetve az engedélyezett eltérések követelményeinek, az évi XXXI. törvény bekezdés szerint és - 54/2014. (XII.5.) BM rendelet alapján. a tárgyi dokumentáció a létesítmény / létesítmény-csoport / telepítésére, tervezésére és üzemeltetésére vonatkozó munkavédelmi, biztonságtechnikai szabályok, továbbá egyéb hatósági, tűzvédelmi egészségvédelmi és környezetvédelmi előírások betartásával készült, valamint ezek érvényesítésének módját, adatait a műszaki leírás megfelelő fejezetei tartalmazzák. Szép Marianna közlekedés tervező KÉ-k

00.21 e-ut 03.07.23 e-ut 05.01.11 e-ut 06.03.42 e-ut 06.03.52 Úttervezési rajzok tartalmi és formai követelményei A gyalogosközlekedés közforgalmi létesítményeinek tervezése Útépítési zúzottkövek és zúzott kavicsok 3.

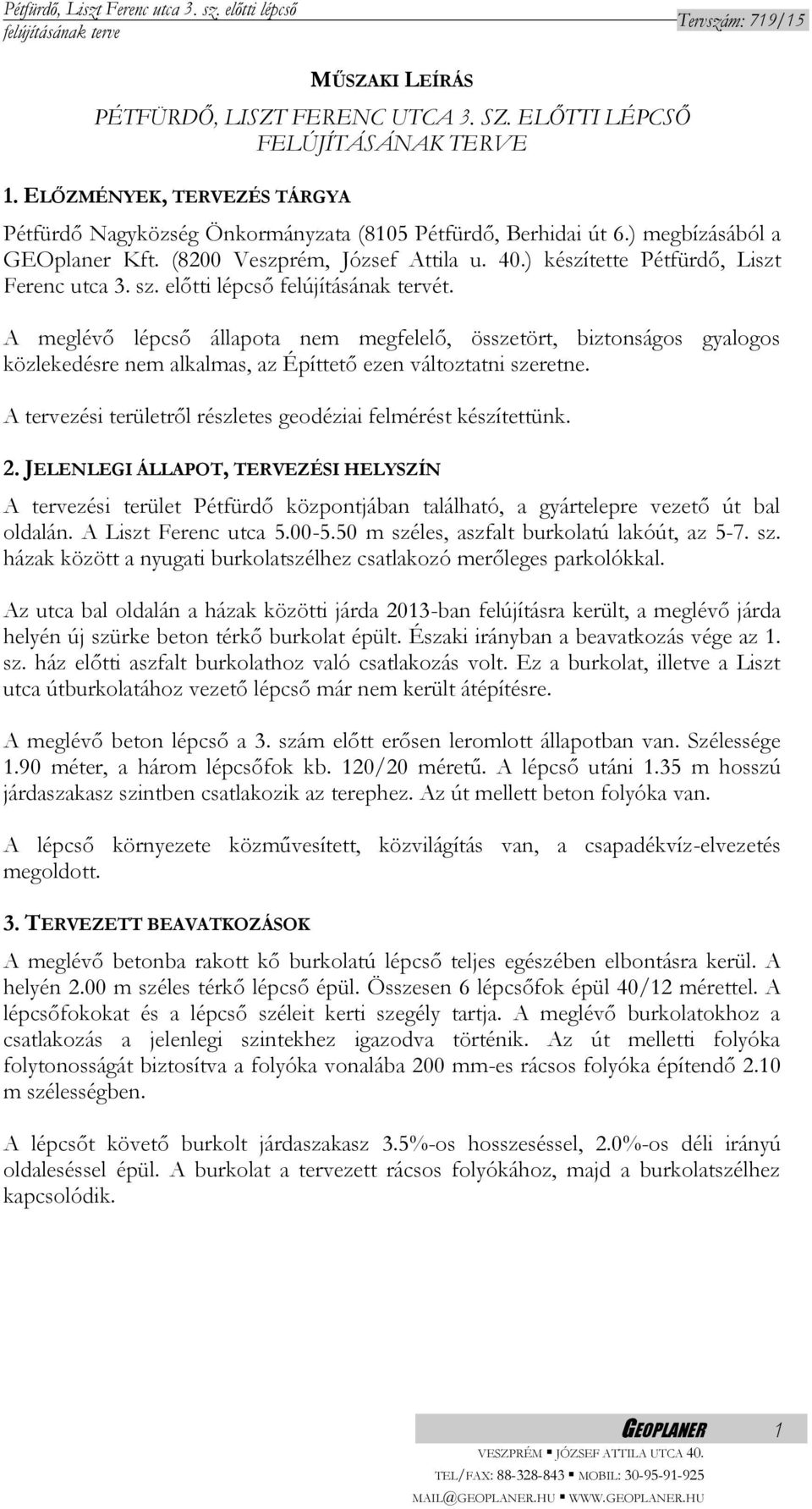

4 Pétfürdő, Liszt Ferenc utca 3. sz. előtti lépcső felújításának terve Tervszám: 719/15 MŰSZAKI LEÍRÁS PÉTFÜRDŐ, LISZT FERENC UTCA 3. SZ. ELŐTTI LÉPCSŐ 1. ELŐZMÉNYEK, TERVEZÉS TÁRGYA Pétfürdő Nagyközség Önkormányzata (8105 Pétfürdő, Berhidai út 6.) megbízásából a GEOplaner Kft. (8200 Veszprém, József Attila u. 40.) készítette Pétfürdő, Liszt Ferenc utca 3. sz. előtti lépcső felújításának tervét. A meglévő lépcső állapota nem megfelelő, összetört, biztonságos gyalogos közlekedésre nem alkalmas, az Építtető ezen változtatni szeretne. A tervezési területről részletes geodéziai felmérést készítettünk. 2. JELENLEGI ÁLLAPOT, TERVEZÉSI HELYSZÍN A tervezési terület Pétfürdő központjában található, a gyártelepre vezető út bal oldalán. A Liszt Ferenc utca m széles, aszfalt burkolatú lakóút, az 5-7. sz. házak között a nyugati burkolatszélhez csatlakozó merőleges parkolókkal. Az utca bal oldalán a házak közötti járda 2013-ban felújításra került, a meglévő járda helyén új szürke beton térkő burkolat épült. Északi irányban a beavatkozás vége az 1. sz. ház előtti aszfalt burkolathoz való csatlakozás volt. Ez a burkolat, illetve a Liszt utca útburkolatához vezető lépcső már nem került átépítésre. A meglévő beton lépcső a 3. szám előtt erősen leromlott állapotban van. Szélessége 1.90 méter, a három lépcsőfok kb. 120/20 méretű. A lépcső utáni 1.35 m hosszú járdaszakasz szintben csatlakozik az terephez. Az út mellett beton folyóka van. A lépcső környezete közművesített, közvilágítás van, a csapadékvíz-elvezetés megoldott. 3. TERVEZETT BEAVATKOZÁSOK A meglévő betonba rakott kő burkolatú lépcső teljes egészében elbontásra kerül. A helyén 2.00 m széles térkő lépcső épül. Összesen 6 lépcsőfok épül 40/12 mérettel. A lépcsőfokokat és a lépcső széleit kerti szegély tartja. A meglévő burkolatokhoz a csatlakozás a jelenlegi szintekhez igazodva történik. Az út melletti folyóka folytonosságát biztosítva a folyóka vonalába 200 mm-es rácsos folyóka építendő 2.10 m szélességben. A lépcsőt követő burkolt járdaszakasz 3.5%-os hosszeséssel, 2.0%-os déli irányú oldaleséssel épül. A burkolat a tervezett rácsos folyókához, majd a burkolatszélhez kapcsolódik. GEOPLANER 1 VESZPRÉM JÓZSEF ATTILA UTCA 40. TEL/FAX: MOBIL: MAIL@GEOPLANER.HU

) készítette Pétfürdő, Liszt Ferenc utca 3. sz. előtti lépcső felújításának tervét.

5 Pétfürdő, Liszt Ferenc utca 3. sz. előtti lépcső felújításának terve Tervszám: 719/15 4. PÁLYASZERKEZET A tervezett lépcső és járda az alábbi pályaszerkezettel épül: 6.0 cm vtg. beton térkő 3.0 cm vtg. 2/4 ágyazó zúzalék 30.0 cm vtg. murva ágyazat 5. FÖLDMUNKA A talajmechanikai feltárások alapján a talajréteg fagyérzékeny és fagyveszélyes kategóriába tartozik. A bevágásból kikerülő föld egy része töltésépítésre szolgál. A földmű építésekor a megkívánt tömörség a felső 50 cm-es rétegben Trg 90%, a teherbírás minimum 50 MN/m 2. A padkát Trg 95%-ra kell tömöríteni. 6. KÖZMŰVEK A közművek nyomvonala a közműtulajdonosok, illetve -kezelők adatszolgáltatásának, és ezt kiegészítve a helyszíni felmérésnek megfelelően kerültek feltüntetésre. A tervezett létesítmények kereszteznek föld alatti vezetéket. A feltüntetett közmű nyomvonalakat szolgáltatói, megbízói adatszolgáltatás keretében kaptuk meg. A közmű nyomvonalak helyszínrajzi elhelyezkedése tájékoztató jellegű, fektetési mélységük nem ismert. A közmű nyomvonalak elhelyezkedéséért felelősséget nem vállalunk. Elektromos földkábel A terv szerint végzendő munka elektromos földkábeleket érint. A kábelek a létesítésük óta megtörtént többszörös terepátrendezés következtében a talajszint alatt a szabványostól eltérő mélységben is előfordulhatnak. 7. KÖRNYEZETVÉDELEM Az építésből adódó burkolattal kapcsolatos bontási és helyreállítási, valamint felépítményi munkák során keletkező hulladékokat a kivitelezőnek az érvényes jogszabályok szerint kell kezelnie, elhelyeznie, illetve nyilvántartania. Az építés ideje alatt a veszélyes hulladékokkal kapcsolatban a 98/2001. (VI. 15.) Kormányrendeletben foglaltak szerint kell eljárnia a kivitelezőnek. Kivitelező technológiájától függően az elbontott beton- és kő burkolatok megfelelő szemszerkezetűre történő aprítása után ágyazatként felhasználhatók. 8. TERÜLETIGÉNYBEVÉTEL A tervezett létesítmények az önkormányzat tulajdonában lévő ingatlanokon valósulnak meg. GEOPLANER 2 VESZPRÉM JÓZSEF ATTILA UTCA 40. TEL/FAX: MOBIL: MAIL@GEOPLANER.HU

A bevágásból kikerülő föld egy része töltésépítésre szolgál. A földmű építésekor a megkívánt tömörség a felső 50 cm-es rétegben Trg 90%, a teherbírás minimum 50 MN/m 2.

6 Pétfürdő, Liszt Ferenc utca 3. sz. előtti lépcső felújításának terve Tervszám: 719/15 9. EGYÉB Az építési feladattal összefüggő környezetvédelmi és egyéb engedélyek beszerzése, valamint a vonatkozó előírások betartása a Vállalkozó feladata. Az építés alatti ideiglenes forgalomkorlátozásnak meg kell felelnie az e-ut Közutakon folyó munkák elkorlátozásának és ideiglenes forgalomszabályozása című útügyi műszaki előírásban szerepelteknek. A közúton a munkálatokat csak az út kezelője által jóváhagyott ideiglenes forgalomkorlátozási terv alapján lehet megkezdeni. A terv kivitelezésével az érvényes egészségügyi és a munkavégzés biztonságát szolgáló szabványokat, valamint szociális előírásokat be kell tartani. Köteles minden dolgozó fényvisszaverő öltözékben dolgozni. Tűzvédelem A tervezett létesítmény megfelel az 54/2014. (XII. 5.) BM rendelet előírásainak. A létesítmény tűzveszélyességi osztályba sorolása: Nem tűzveszélyes. Veszprém, május Szép Marianna közlekedés tervező KÉ-k GEOPLANER 3 VESZPRÉM JÓZSEF ATTILA UTCA 40. TEL/FAX: MOBIL: MAIL@GEOPLANER.HU

Az építés alatti ideiglenes forgalomkorlátozásnak meg kell felelnie az e-ut 04.05.
