1 Budapest Főváros XV. kerületi Rákospalota, Pestújhely, Újpalota Önkormányzat Gazdasági Működtetési Központ Index: 01 BUDAPEST XV. KERÜLET XV-12 SZ. BÖLCSŐDE (1156, BP. XV. KER. NÁDASTÓ PARK 1. UDVARFELÚJÍTÁS Udvari burkolt felületek felújítása Teraszok melletti járdák szélesítése Pangó víz elvezetés kialakítása Bejárati előtéri burkolatok javítása Tocsogók felújítása Homokozók árnyékolása Gumiburkolatok kialakítása játékoknál ÁPRILIS Műszaki leírás

2 1. Általános ismertetés, környezeti adottságok: A bölcsőde 1970-es években épült, földszint + egy emeletes panel szerkezetű. Az épület a lakótelepi övezetben helyezkedik el, szabadon állóan. A bölcsőde és az óvoda egy épületben kapott helyet. A bölcsődei rész a földszinten helyezkedik el. Az elülső és a hátsó udvaron az intézmény működése alatt valószínűleg nem volt jelentősebb beruházás. A hiányosságok nagyrészt a gumiburkolathoz, tocsogókhoz és az elemes burkolat rossz állapotához kapcsolódnak. 2. Udvaron található burkolt felületek felújítása, vízelvezetés kialakítása Az épület mögötti hátsó udvaron az elemes burkolat tönkrement, annak vízelvezetése jelenleg nem megoldott, ezért szükségessé vált ennek a felületnek térkővel való újraburkolása. Ebben az esetben a vízelvezetés is megoldódik. Az udvaron az eltávolított elemes burkolat helyett sima felületű térkő lesz lerakva (lehetőség van fugamentes térkövet használni ha a vízelvezetés másképp megoldható, így a kerekes játékok zökkenőmentesen tudnak haladni rajta). A térkőburkolat szélén mindenhol süllyesztett szegély lesz kialakítva (beleértve a falcsatlakozást is). A házfal és a szegély között 2 cm széles rést kell hagyni, ami homokkal lesz feltöltve (ez a kialakítás nem alkalmazandó az úttal való csatlakozásnál). A dilatációs kapcsolatok a szükséges helyeken kialakítandóak. Az udvarra nyíló ajtónál lévő beton rámpa elbontása szükséges a lépcső térkővel való újraburkolásához. (1-3. ábra). A burkolás után szükség van új babakocsifeljáró (rámpa) építésére. A beton rámpa nem burkolandó újra. A felújítandó udvarrészen található egy csatorna, aminek a fedéllapját a gyerekek ki tudják nyitni, így ennélfogva ez balesetveszélyes. Emiatt a fedéllapot 180-fokkal meg kell fordítani és a pántokat újra le kell hegeszteni. Ezen kívül az aknát úgy kell kialakítani, hogy lakattal zárható legyen. 3. Teraszok melletti járdák szélesítése Jelenleg a járda nem elég széles (1,36 m), azonban helyhiány miatt csak 0,8 m-el szélesítendő ki, így a szélessége 2,16 m lesz. A szomszédos intézménytől egy fa gyökere átnyúlik a kiszélesítendő járda területére, így ennek eltávolítása szükséges (a gyökér teljes keresztmetszetben történő átvágása szükséges 4. ábra). 4. Bejárati előtér burkolatok javítása Az épület főbejáratánál lévő térkő állapota jelentősen leromlott, így a hátsó udvarral együtt ennek a résznek a felújítása is szükségessé vált (5-7. ábra). A lépcsőn lévő babakocsifeljáró elbontása itt is szükséges, a térkő lerakása után új rámpa építendő. A dilatációs kapcsolatok a szükséges helyeken kialakítandóak. A bejárati lépcső is hasonló színű és típusú térkővel lesz újraburkolva (a beton rámpa itt sem burkolandó újra). Süllyesztett betonszegély kizárólag az aszfaltozott burkolattal való csatlakozásnál lesz 1

3 kialakítva. 5. Tocsogók, homokozók felújítása: A Bölcsőde udvarán oldalanként két db gumiburkolatú tocsogó található, amiknek az állapota az idő előrehaladtával jelentősen leromlott, így felújításuk szükségessé vált (elemes gumiburkolat cseréje, fém szegély pótlása a tocsogók körül, szórófejek cseréje, 8-9. ábra). Jelenleg az épület mögötti udvaron található négy darab homokozó, amiknek az árnyékolása nem megoldott. Így homokozónként négy db pózna telepítése szükséges a napvitorla kifeszítésére. 5.1 Opciós tételek A tocsogók vízellátásáért felelős szerelvényeket és csővezetékeket is fel kell újítani ha szükséges (ez tocsogónként 1 db golyóscsap és 1 db keverőszelep cseréjét jelenti a hozzá tartozó csővezetékekkel). Az intézményben felmerült az igény, hogy az udvaron található 3 db akna szintén 2 cm vastag gumiburkolatot kapjon, így a játékeszközök használata biztonságosabbá fog válni, mivel annak esési terében nem lesz akadály ( ábra). 6. Gumiburkolatok kialakítása játékoknál Két mászóka alatt nem található ütéscsillapító felület. Ugyan a játékeszköz így is megfelel a biztonsági előírásoknak, azonban a folyamatos használat miatt az ütéscsillapító felület kialakítása növeli a játékeszközök biztonságát. Így mindkét játékeszköz körül 10 m2 elemes gumiburkolat alakítandó ki. A felújítás, illetve bontás során be kell tartani a vonatkozó jogszabályok és szabványok előírásait, a beépítendő anyagok, szerelvények, burkolatok műszaki paraméterei, kialakítása meg kell feleljen a vonatkozó hatályos előírásoknak! A méretek a helyszínen ellenőrizendők. 7. Munkavédelem A felújítási munkálatok folyamán a vonatkozó technológiai és baleset megelőzési, munkavédelmi előírások betartandók! A használatbavétel után is fokozott figyelemmel kell betartani a tűzbiztonsági, biztonságtechnikai és balesetvédelmi, valamint a rendeltetésszerű használatra vonatkozó előírásokat! Az ajánlati ár megadásakor ajánlattevő a jelen műszaki leírás tartalmában foglaltak vállalásával, tudomásul vételével tesz ajánlatot. Jelen anyag elválaszthatatlan részét képezik a munkanemenkénti bontásban készült, 2

4 tételes árazatlan költségvetési kiírás! Összeállította: Bp. Főv. XV. ker. Gazdasági Működtetési Központ, műszaki osztály (Cím: 1158 Budapest, Ady Endre u , I.em.127, Tel.: 70/ , Budapest, 8. Melléklet: 1. ábra: jelenlegi elemes burkolat a hátsó udvaron 3

5 2. ábra 3. ábra 4

6 4. ábra: gyökérbenövés a kiszélesítendő járda helyén 5. ábra: épület főbejáratnál található felujítandő burkolat 5

7 6. ábra 7. ábra 6

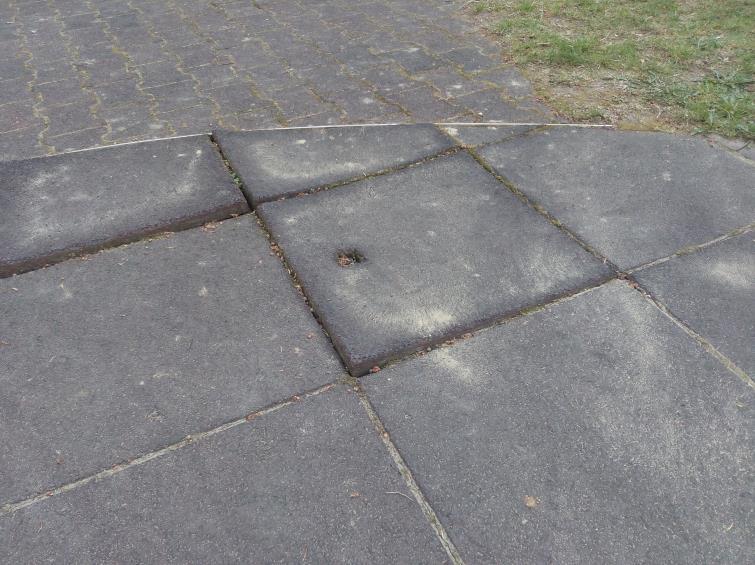

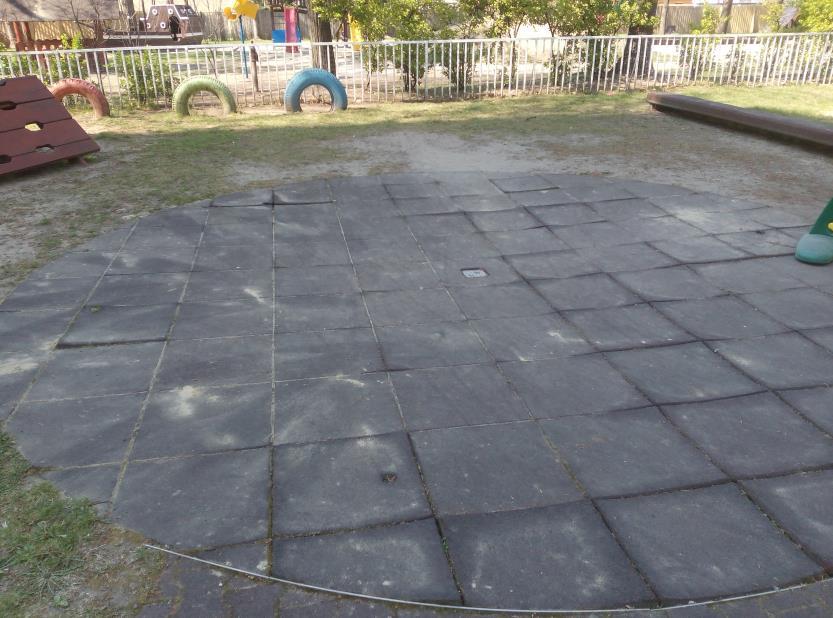

8 8. ábra: felújítandó tocsogók 9. ábra 7

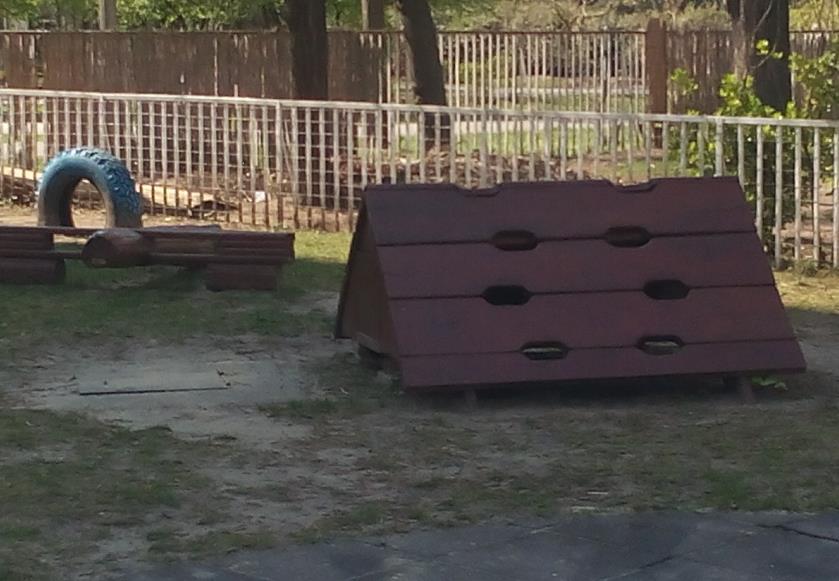

9 10. ábra 11. ábra: gumilapokkal burkolandó akna 8
