1 TELEPÜLÉSKÉPI BEJELENTÉSI TERVDOKUMENTÁCIÓ a 1096 Budapest, Haller utca 27. szám alatti Ferencvárosi Művelődési Központ és Színház Haller utcai kerítés építésének munkáihoz október LUKÁ C S P ÉTE R cím: 2151 Fót, Puskin utca 4. Tel: peter.lukacs@gmail

2 1. Aláírólap Megbízó: Ferencvárosi Intézményüzemeltetési Központ Székhely: 1097 Budapest, Vágóhíd u Képviseli: Kaszanyicki Tibor.. Tel: Tervező: Lukács Péter.. Cím: 2151 Fót, Puskin utca 4. Telefon:

3 2. Tartalomjegyzék 1. Aláírólap 2. Tartalomjegyzék 3. Fotófelmérés 4. Műszaki leírás 5. Műszaki tervek 3

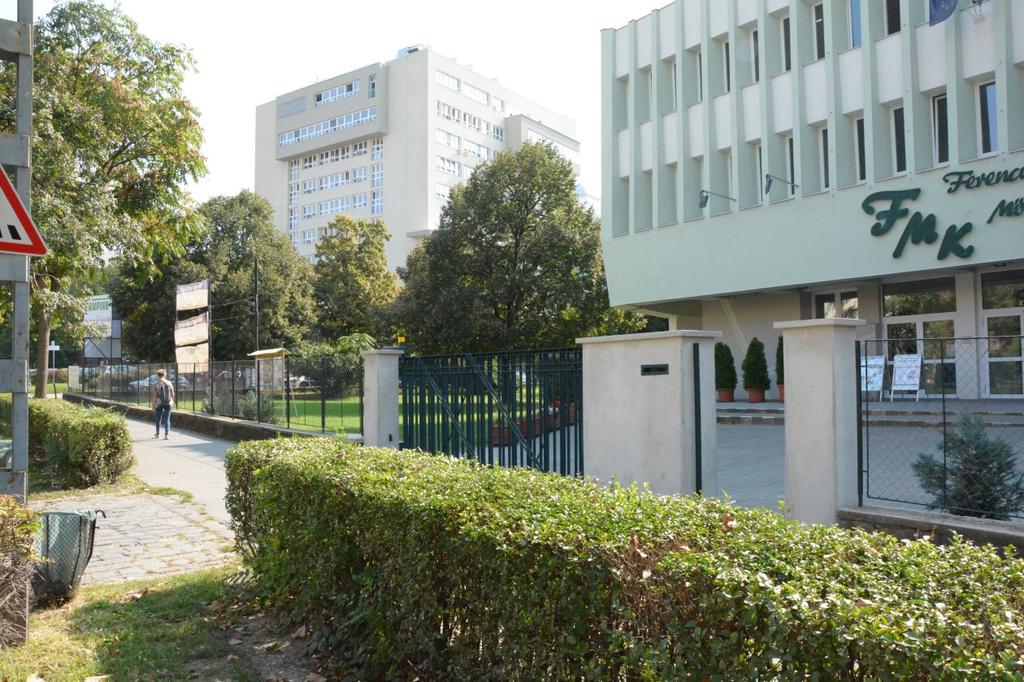

4 3.Fotófelmérés 1096 Budapest, Haller utca 27. Ferencvárosi Művelődési Központ és Színház kerítés építés 4

5 4. MŰSZAKI LEÍRÁS Előzmények Kaszanyicki Tibor, mint a Ferencvárosi Intézményüzemeltetési Központ üzemeltetési csoportvezetője megkeresett, mint építész tervezőt, hogy készítsek településképi bejelentési tervdokumentációt a 1096 Budapest, Haller utca 27.szám alatti Ferencvárosi Művelődési Központ és Színház Haller utcai bejáratától balra lévő kerítésszakasz építésének munkáihoz. Tervezési program A megbízó a Művelődési Központ Haller utcai főkapujától balra lévő cc32méteres kerítésszakaszt szeretné kicserélni. A kerítés több helyen el van törve, megsüllyedve, vélhetően nincs megfelelő alapozása kialakítva. A koncepció, hogy az újonnan kialakított kapu mintájára látszóbeton lábazati fallal és acél kerítésmezőkkel készüljön el az új kerítésszakasz. 5

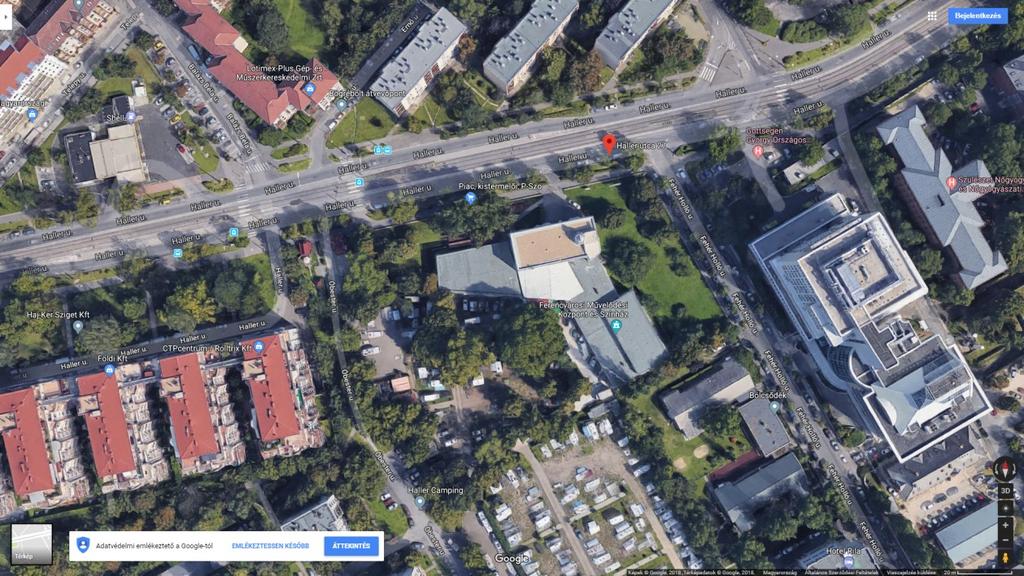

6 Jelenlegi állapot A Ferencvárosi Művelődési Központ, épülete 1962-ben épült, Szabó István Ybl-díjas építész tervei alapján. Eredetileg úttörőháznak készült az épület, tornateremmel és 300 fős színházteremmel ben a terasz lefedésével megbővítették az épületet. Az intézmény Ferencvárosban a Haller utcában helyezkedik el. A területet Budapest Főváros IX. Kerület Ferencváros Önkormányzata Képviselő-testületének 34/2017. (XII.22.) rendelete a Budapest, IX. kerület VÁGÓHÍD UTCA ÉS KÖRNYÉKE Soroksári út Haller utca Fehér Holló utca (38283/8) Hrszú közterület Szent László Kórház 38283/5 Hrsz telekhatára Könyves Kálmán körút Albert Flórián út Ferencvárosi Pályaudvar MÁV Budapest-Kelebia vasútvonal által határolt terület Kerületi Építési Szabályzatáról rendelete szabályozza. A 22. Vi-2/IX-V/45/A jelű Intézményi, jellemzően szabadonálló beépítésű terület építési övezeti előírások vonatkoznak rá. A meglévő kőlábazatú kerítésnek beton fedköve van melybe cc 160cm enként festett acél zártszelvény oszlopok vannak befogva. Az acél oszlopok között gömbvas keretre drótháló van feszítve. A lábazati fal jelenleg 40 cm magas, a fal belső oldalán a földfeltöltés magasabb az aszfaltozott járda szintjéhez képest. A teljes hosszon a terep 75 cm t lejt a kapu irányába. Tervezett állapot A felújítással érintett szakaszon bontásra kerül az acél szerkezet a lábazati fal és annak alapteste. A bontást a sarkon túl egy egységnyit a következő oszlopig végezzük, hogy az új kerítés át tudjon fordulni. A csatlakozásnál az oszlopokat duplázzuk a meglévő mellé egy újat is telepítünk. Az új kerítés építését a vasbeton alaptest készítésével kezdjük. Az alapozás síkja a talajszinttől mért -80 cm az első ütemben az alaptestet földpartközé betonozzuk a végleges szint alatt 10 cm ig, hogy az ütem határvonala később ne látszódjon. A második ütemet látszóbeton minőségben készítjük Dokaplex zsaluhéjjal struktúra nélküli sima világos beton felületettel, 40 cm magasságig. Az alaptestbe és a falba tervek szerint betonacél, kerül elhelyezésre. A terep lejtését cc 5 es szakaszokban vesszük fel így készül 6 egyforma és egy kisebb szakasz cc12cm es ugrásokkal. A fal kizsaluzásra csak akkor kerüljön sor, ha a beton megfelelő szilárdságot elérte. A kivitelezés során ügyelni kell, hogy a fal tetejét is látszóbeton minőségbe kell elkészíteni. A lábazati falba hüvelyeket helyezünk el előre melyek később fogadni tudják a kerítés acél szerkezetét. Anyagminőségek: beton: C30/37-24-XC4-XD1-XF1-F2(KK) betonacél: B500 betonfedés: 4 cm A kerítés szelvényei laposvas és zártszelvény anyagok. A felületkezelése homokszórás után tüzihorganyozva alapozó és fedőfestékkel porszórva. Színe sötétzöld, mint meglévő kerítés. A kerítésmezők rögzítése a betonba rögzített 40x40x3 acél oszlopokhoz csavarral készül oválfuraton keresztül közvetlen az acél oszlophoz a hátsó oldalon, hogy az acél szerkezet fel tudja venni a hőmozgásokat. Fót, október.. Lukács Péter Okleveles építészmérnök É
