253/1997. (XII. 20.) Kormányrendelet az országos településrendezési és építési követelményekről

Átírás

1

2

3 Előadásunk tartalma Követelmények, jogszabályok áttekintése Akadálymentesítés szükségessége esetünkben Akadálymentesítendő szerkezetek, ezek helyes kialakítása tervezési segédletek alapján Jelenlegi helyzetünk problématérkép Megoldási lehetőségek

4 Követelmények 253/1997. (XII. 20.) Kormányrendelet az országos településrendezési és építési követelményekről évi XXVI. törvény a fogyatékos személyek jogairól és esélyegyenlőségük biztosításáról

5 Általános előírások OTÉK IV. Fejezet Az építménynek meg kell felelnie a rendeltetési célja szerint a) az állékonyság és a mechanikai szilárdság, b) a tűzbiztonság, c) a higiénia, az egészség- és a környezetvédelem, d) a biztonságos használat és akadálymentesség, e) a zaj és rezgés elleni védelem, f) az energiatakarékosság és hővédelem, g) az élet- és vagyonvédelem, valamint h) a természeti erőforrások fenntartható használata alapvető követelményeinek, és a tervezési programban részletezett elvárásoknak.

6 d) a biztonságos használat és akadálymentesség Szorosan összekapcsolódik A cél: veszélyhelyzet kialakulásának megakadályozása kényelmes, egyszerű használat biztosítása mindenki számára Ami a sérültek tájékozódását, mozgását segíti, az az egészségeseknek csak előny, plusz kényelem

7 Közhasználatú építmény A közhasználatú építmény akadálymentes használatra kialakított önálló rendeltetési egységéhez akadálymentes megközelíthetőséget kell biztosítani. (OTÉK IV. fejezet 104. ) közszolgáltatás: fb) az állam által fenntartott intézmény által nyújtott közszolgálati médiaszolgáltatás, továbbá oktatási, közművelődési, közgyűjteményi, kulturális, tudományos, szociális, gyermekjóléti, gyermekvédelmi, egészségügyi, sport-, ifjúsági, foglalkoztatási, közlekedési szolgáltatás, ellátás, illetve tevékenység (1998. évi XXVI. törvény 4. f bekezdése)

8 Meglévő építmények - OTÉK IV. Fejezet 108. A meglévő építmények utólagosan akadálymentesítendő építményrészeit úgy kell meghatározni, hogy az építményben lévő közszolgáltatás hozzáférése mindenki számára biztosított legyen. Ha az építmény utólagos akadálymentessé tétele csak részben valósítható meg, a részleges akadálymentesítése is elfogadható, ha az ott lévő közszolgáltatás így is mindenki számára akadálymentesen hozzáférhető.

9 Kötelező az akadálymentesítés? Egészséges diákok DE Előfordulhatnak sérültek, sérülések Használat teljessége nem csak oktatás, szülői értekezletek, kiállítások is

10 Akadálymentesítendő szerkezetek, terek sorrend az OTÉK bekezdései szerint Megközelítés, parkolók Padlók Nyílászárók (bejáratok, (vész)kijáratok!) Szintkülönbség-áthidalók (lépcső, lift, rámpa) Korlát, mellvédfal Tisztálkodó helyiség, illemhely Info-kommunikáció

11 Segédlet: Pandula András, P. Farkas Zsuzsa és Zsilinszky Gyula, Tervezési segédlet az akadálymentes épített környezet megvalósításához c. könyv Akadálymentes cheklist: Ellenőrző lista

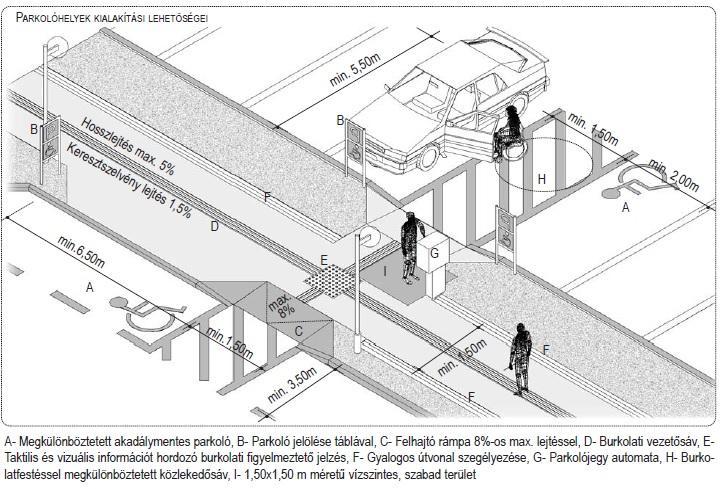

12 Megközelítés, parkolók (50-ből 1 db!)

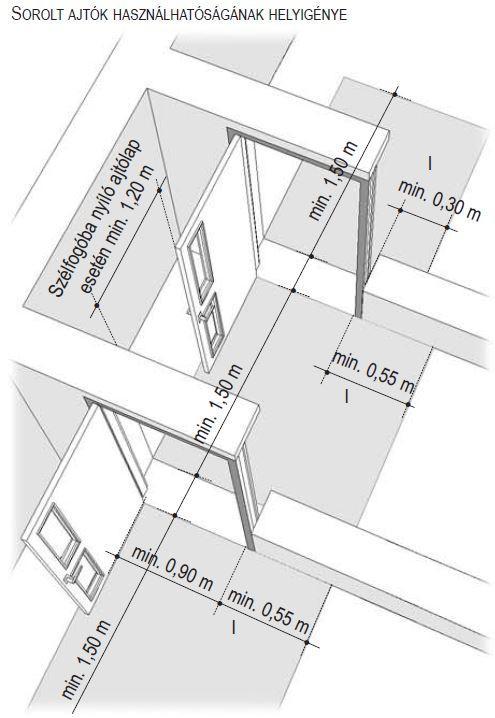

13 Megközelítés, szélfogó, folyosó

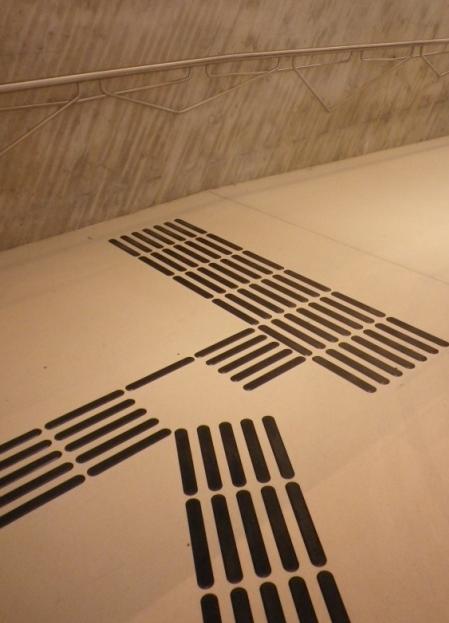

14 Padlók Rács max osztása 2x2 cm, ha sávos, merőleges a haladásra Csúszásgátló 2 cm-nél magasabb küszöb lejtéssel Taktilis vezetősáv

15 Nyílászárók (bejáratok, (vész)kijáratok!) 90/195 szabad szélesség Könnyen kezelhető Nagy erőkifejtést nem igénylő Nem lehet mélyen üvegezett (30 cm) Forgó-, billenőablak, forgóajtó nem ajánlott Üvegajtó jelzése (1,00-1,50 m között

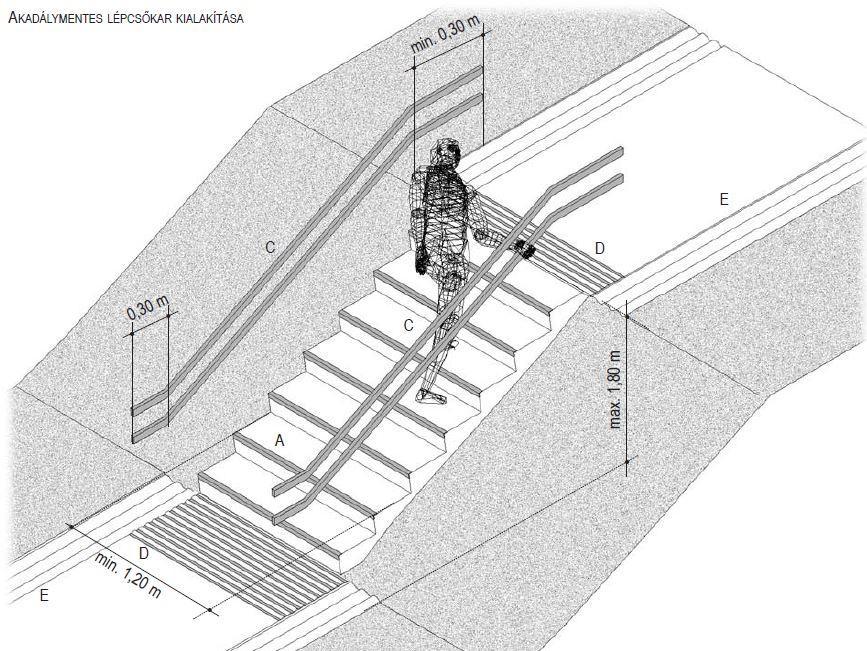

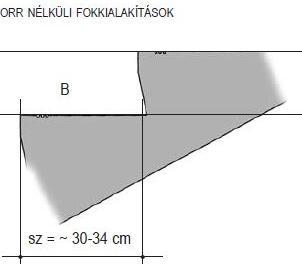

16 Lépcső

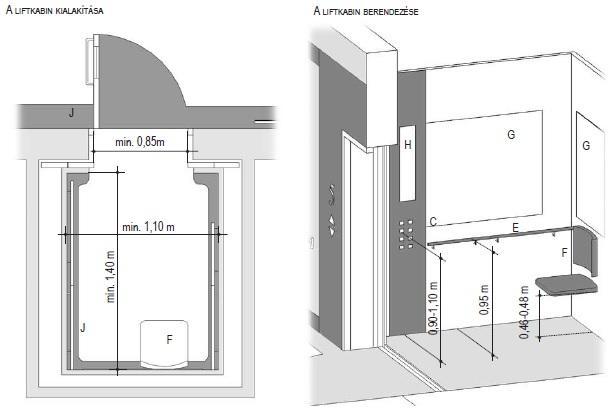

17 Lift Ajtó mérete Kezelőfelület magassága Megfelelő világítás Kontraszt Kapaszkodó Hang-, fényjelzés Tapintható gombok, Braille felirat

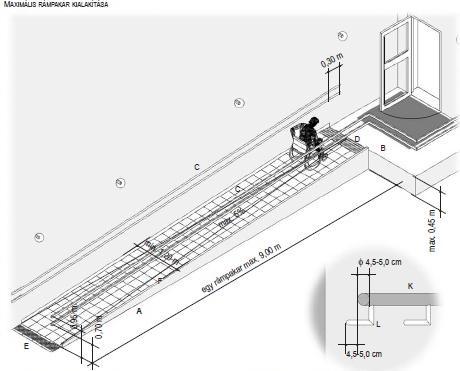

18 Rámpa Egy kar 45 cm-t hidalhat át 17 cm szintkülönbségig 8% 17 cm felett 5% Lejtőkar szélessége Pihenő (9m után 1,50 m hosszú) Csúszásmentes felület Kerékvető Kétsoros kapaszkodó

19 Korlát, mellvédfal 1,0 m-nél hosszabb vízszintes vetületű lépcsőhöz, rámpához, lejtőhöz Kétsoros 1,50 m szélesség felett kétoldali Azokban az épületekben, ahol 3-10 éves korú gyermekek fokozott jelenlétére lehet számítani (bölcsőde, óvoda,általános iskola, gyermekorvosi rendelő), ott az alsó korlát a gyermekek kisebb kézfejét és elérési magasságát figyelembe véve 3,2 cm átmérővel 0,65 m magasságban készülhet.

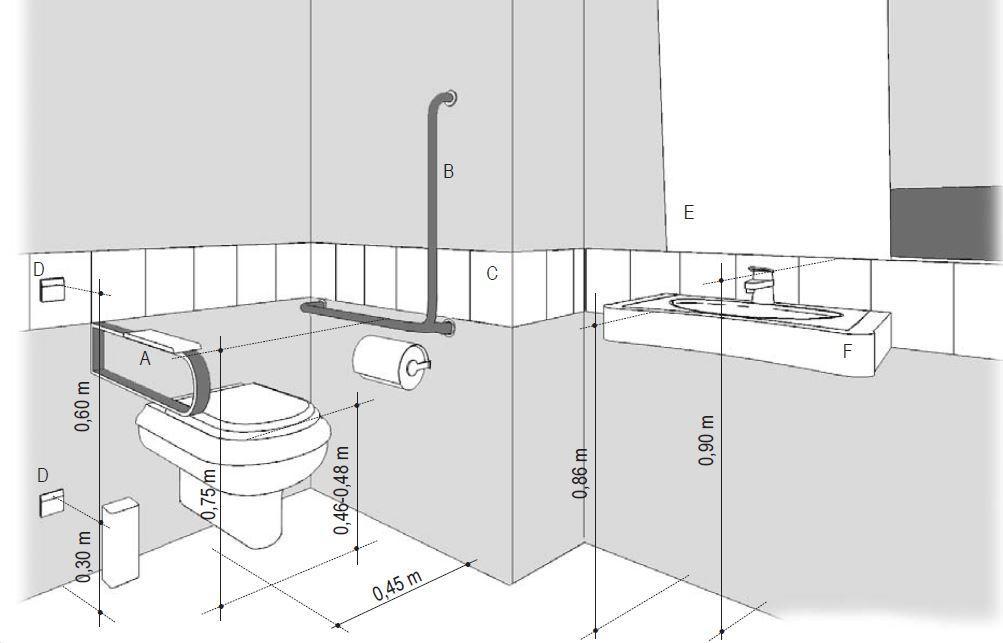

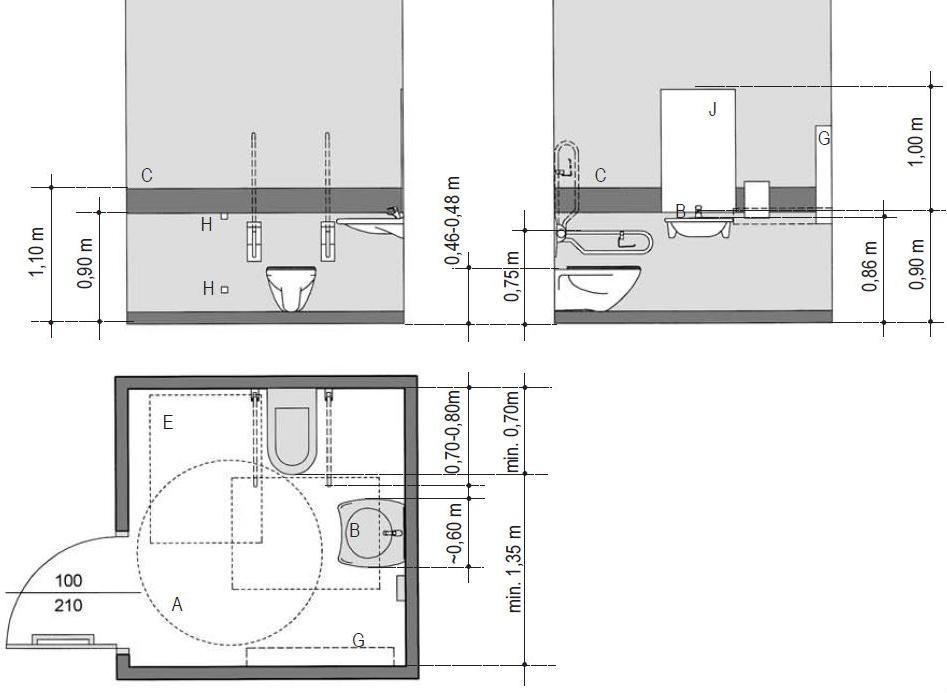

20 Tisztálkodó helyiség, illemhely Kilincs, ajtóbehúzó korlát cm magas wc Kapaszkodó kétoldalt (felhajtható, fix) Állítható magasságú, konkáv mosdó térdszabad kialakítással 86 cm magason Kontrasztos sáv Forrázásgátlóval ellátott egykaros keverő csaptelep

21 Tisztálkodó helyiség, illemhely

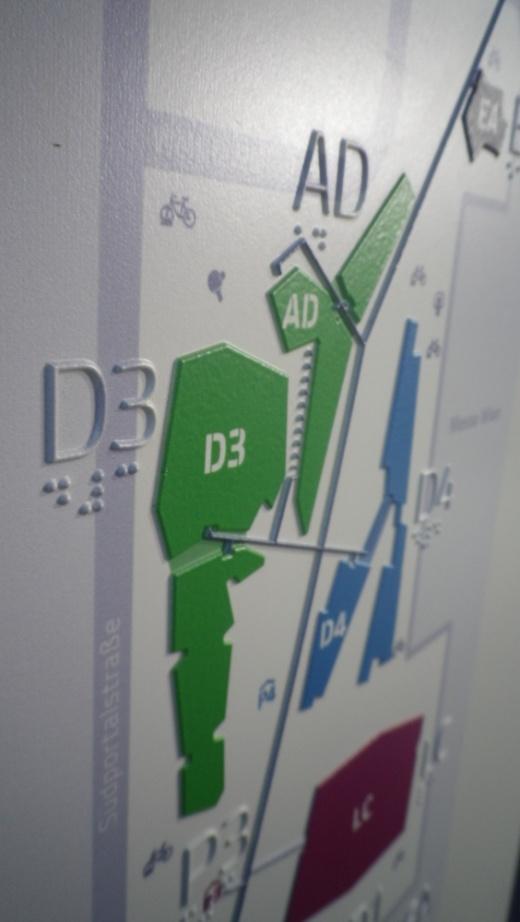

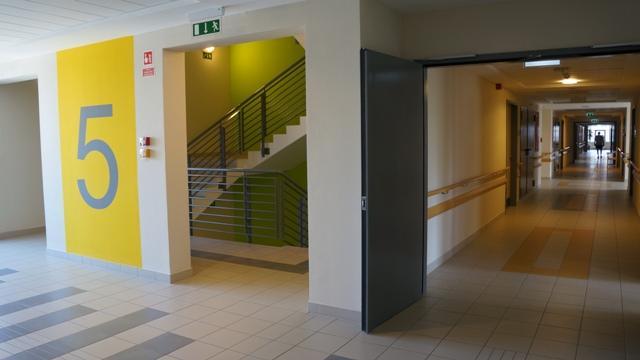

22 Info-kommunikáció

23 Info-kommunikáció

24 Jelenlegi helyzet tanulmányi épület

25 Jelenlegi helyzet kollégium épülete

26 Megoldási lehetőségek meglévő épületre Átalakítás Bővítés - előírásoknak megfelelően - új részek akadálymentesen Utólagos akadálymentesítés eszközei szintkülönbségekre: Fix: emelő, lépcsőlift Elbontható szerkezetek: mobilrámpa Nyílászárókra: ajtóbehúzó, ajtónyitó alkalmazása rásegítésként

27 Emelőlap 4 m magasságig használható Minimális platóméret Korláttal Peremmel Rákanyarodás biztosítása

28 Korlátlift Lépcső szabad szélessége (min 1,20 m lehajtva is szabadon maradjon) Minimális platóméret Korláttal Peremmel Rákanyarodás biztosítása Kültéri használat nehézkes

29 Mobilrámpa, könnyűszerkezetes rámpa Helyszínen kihajtható Állítható Rákanyarodás biztosítása Ideiglenes szerkezet Elbontható könnyűszerkezet Homlokzati kép

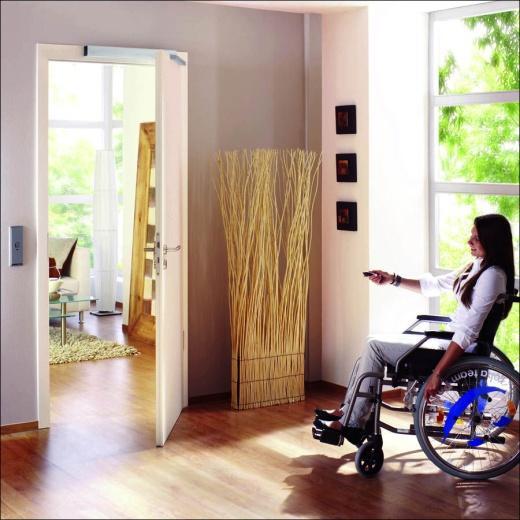

30 Automata ajtónyitó, ajtóbehúzó Meglévő nehéz, nehezen nyitható ajtókhoz

31 Összegzés Legfontosabb leküzdendő akadályok: Parkolás Bejutás Szintkülönbség áthidalások Mosdók

32 Források Segédlet: Pandula András, P. Farkas Zsuzsa és Zsilinszky Gyula, Tervezési segédlet az akadálymentes épített környezet megvalósításához c. könyv, ÖTM Önkormányzati és Területfejlesztési Minisztérium, Területfejlesztési és Építésügyi Szakállamtitkárság, Kiadó: VÁTI Kht., Dr. Novák Ágnes, Dr. Szabó Péter: Az akadálymentesség és egyetemes tervezés építészeti szempontjai, műszaki követelmények c. kézirat, A fizikai és info-kommunikációs akadálymentesítés szakmai hátterének kialakítása című TÁMOP kiemelt projekt keretében, Kiadó: Fogyatékos Személyek Esélyegyenlőségéért Közalapítvány, 2009 Akadálymentes checklist Ellenőrző lista

33 Köszönjük a figyelmet!
