1 bme középülettervezési tanszék középülettervezés segédlet 2014

2 tartalom Jelen segédlet a középüleervezési tanulmányok során felmerülő legalapvetőbb méretezési kérdéseket tartalmazza, hivatkozva a hatályos OTÉK (Országos Településrendezési és Építési Követelmények) előírásaira. A segédletben - nem teljeskörűen, csak a legfontosabbakat kiemelve - feltünteük a vonatkozó jogszabályi előírásokat, valamint Ernst Neufert könyvének (2002-es kiadás, Dialóg Campus Kiadó) oldalszámait. E hivatkozások nem helyeesí:k e források áekintését. A segédlet kizárólag oktatási céllal készült, a Középüleervezési Tanszék szellemi tulajdona október 02 belmagasság 04 ajtó 05 szélfogó 06 középfolyosó 07 oldalfolyosó 08 lépcső, li, rámpa 17 mosdó 21 recepció 22 büfé 23 asztalok, székek 24 éerem 25 kávézó 26 előadóterem 27 öltöző 32 konyhák 34 vendégszobák 01

3 belmagasságok 85. (2) A helyiség legkisebb alaprajzi méretét úgy kell tervezni és megvalósítani, hogy a) a nem huzamos tartózkodás céljára szolgáló helyiség szabad mérete 0,80 m-nél, szabad mélysége 1,10 m-nél kevesebb nem lehet, b) a huzamos tartózkodás céljára szolgáló helyiség szabad mérete 2,00 m-nél kisebb nem lehet. (3) A helyiség belmagasságát a rendeltetésének és a lehetséges legnagyobb befogadóképességének megfelelően kell meghatározni, de a helyiség hasznos alapterületének belmagassága legalább a következő legyen: a) 3,0 m átlagos belmagasság a nevelési, oktatási épület tantermében, foglalkoztatótermében, 200 m2 hasznos alapterületet meghaladó nagyságú huzamos tartózkodásra szolgáló helyiségben, az egészségügyi épületek közvetlen fekvő-betegellátást szolgáló helyiségeiben, b) 2,50 m átlagos belmagasság az a) pontban nem említe huzamos tartózkodás céljára szolgáló helyiségben a c) pontban említe kivétellel, c) 2,20 m átlagos belmagasság a lakás, üdülőegység második és további (nem nappali tartózkodásra szolgáló) lakószobájában, a nem huzamos tartózkodásra szolgáló helyiségben a d) és e) pontban említe kivétellel, d) 2,20 m szabad belmagasság az építmények közös közlekedőiben és a kiürítési útvonalakon, e) 1,90 m szabad belmagasság a tároló helyiségekben, f) 2,75 m átlagos belmagasság a 200 m2 hasznos alapterületet meghaladó nagyságú irodai munkahelyeken. A szabad keresztmetszet legkisebb mérete búvóterekben legalább 0,80 m, búvónyílásokban legalább 0,55 m legyen. (4) A helyiség légtérfogata a terveze befogadóképességének megfelelően legalább a következő legyen: a) 15 m3/fő a szobákban, kórtermekben és az irodai munkahelyeken, b) 2,0 m3/fő mesterséges légcsere esetén a kabinokban (tolmács-, riporter-fülkékben). 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről

4 belmagasságok 2,50 1,90 2,70 2,50 3,00 3,60 3,30 3,00 10,00 2,75 3,35 8,00 2,70 2,20 2,20 2,70 tárolóhelyiségekben: szabad belmagasság előírás min.: 1,90 m jól használható: 2,50 m közlekedőkben, kiürítési útvonalakon: szabad belmagasság előírás min.: 2,20 m jól használható: 2,70 m lakószobákban, vizes helyiségekben: átlagos belmagasság előírás min.: 2,20 m jól használható: 2,70 m nappali szobákban, huzamos tartózkodású helyiségekben: átlagos belmagasság előírás min.: 2,50 m jól használható: 2,70 m 200 m 2 -nél nagyobb helyiségekben: átlagos belmagasság előírás min.: 3,00 m jól használható: 3,60 m 200 m 2 -nél nagyobb irodák: átlagos belmagasság előírás min.: 2,75 m jól használható: 3,60 m nevelési, oktatási helyiségekben: átlagos belmagasság előírás min.: 3,00 m jól használható: 3,30 m kisebb tornatermek: (12x24 m - 16x30 m) legalább: 8,00 m 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről 85. nagyobb tornatermek: (24x32 m - 28x45 m) legalább: 10,00 m 03

5 ajtók egyszárnyú ajtó és biztosítandó szabad terület szabad nyílás min.: 60 cm magasság min.: 195 cm (210; 212,5) egyszárnyú akadálymentes ajtó és biztosítandó szabad terület szabad nyílás min.: 90 cm magasság min.: 195 cm (210; 212,5) külső kétszárnyú ajtó szélesség: (-240) cm magasság: (-300) cm külső egyszárnyú ajtó szélesség: (-130) cm magasság: (-300) cm külső kétszárnyú asszimetrikus ajtó szélesség: cm magasság: (-300) cm belső kétszárnyú ajtó szélesség: (-240) cm magasság: (-270) cm küszöbbel vagy küszöb nélkül belső egyszárnyú ajtó szélesség: (-130) cm magasság: (-270) cm küszöbbel vagy küszöb nélkül belső kétszárnyú asszimetrikus ajtó szélesség: cm magasság: (-270) cm küszöbbel vagy küszöb nélkül belső kétszárnyú lengőajtó szélesség: (-240) cm magasság: (-270) cm küszöbbel vagy küszöb nélkül belső egyszárnyú lengőajtó szélesség: (-130) cm magasság: (-270) cm küszöbbel vagy küszöb nélkül 62. (4) Az építményben a gyalogos közlekedés céljára szolgáló falnyílásnak vagy ajtónak alkalmasnak kell lennie a rendeltetésszerű és a biztonságos használatra. A falnyílás vagy ajtó szabad mérete 0,60/1,95 m-nél nem lehet kisebb. A tömegtartózkodásra szolgáló építményben, a kiürítési útvonalon lévő falnyílás vagy ajtó szabad méretét az országos tűzvédelmi szabályzatról szóló miniszteri rendelet szerin: számítással kell meghatározni. (5) A közhasználatú építményben az akadálymentes közlekedésre is alkalmas falnyílás vagy ajtó szabad mérete 0,90/1,95 m-nél kisebb nem lehet. (6) Az akadálymentesség érdekében az ajtó beépítését úgy kell megtervezni és megvalósítani, hogy az ajtó azon az oldalán, ahová nyílik, a zárszerkezet felőli részen legalább 55 cm széles, a másik oldalon legalább 30 cm széles szabad sáv legyen biztosítva a nyílás tokbelméretén felül. Az ajtó pánt felőli oldalán a burkolt falfelüleől való távolság legalább 10 cm legyen. 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről 62, 96. Ernst Neufert: Építés- és tervezéstan, ajtók old 04

6 szélfogók 1, , , ,25 2, ,25 szélfogó minimális mérete akadálymentes szélfogó 2,00 2,00 forgóajtós szélfogó menekülőajtóval 90 1, , ,25 2,15 1,50 tolóajtós szélfogó menekülőajtóval mélysége min.: ajtó+65 cm tolóajtós szélfogó menekülőajtóval mélysége min.: 1,50 m nagyméretű tolóajtós szélfogó menekülőajtóval nagyméretű szélfogó menekülőajtóval 05

7 középfolyosók 1,80 2,40 x 90 x 1,50 2,00 középfolyosó szélessége, ha ajtók nem nyílnak bele: min.: 1,50 m jól használható: 1,80-2,00 m középfolyosó szélessége, ha ajtók nyílnak bele: min.: 2,00 m jól használható: 2,40 m középfolyosó szélessége akadálymentes közlekedés esetén, ha ajtók nem nyílnak bele: min.: 0,90 m szabad szélesség jól használható: 3,00 m középfolyosó szélessége, tömegtartózkodásra szolgáló épületekben, ha ajtók nem nyílnak bele: min.: 1,80 m jól használható: 2,40 m középfolyosó szélessége, tömegtartózkodásra szolgáló épületekben, ha ajtók nyílnak bele: min.: 2,40 m jól használható: 3,00 m Ernst Neufert: Építés- és tervezéstan, közlekedők 229. old 06

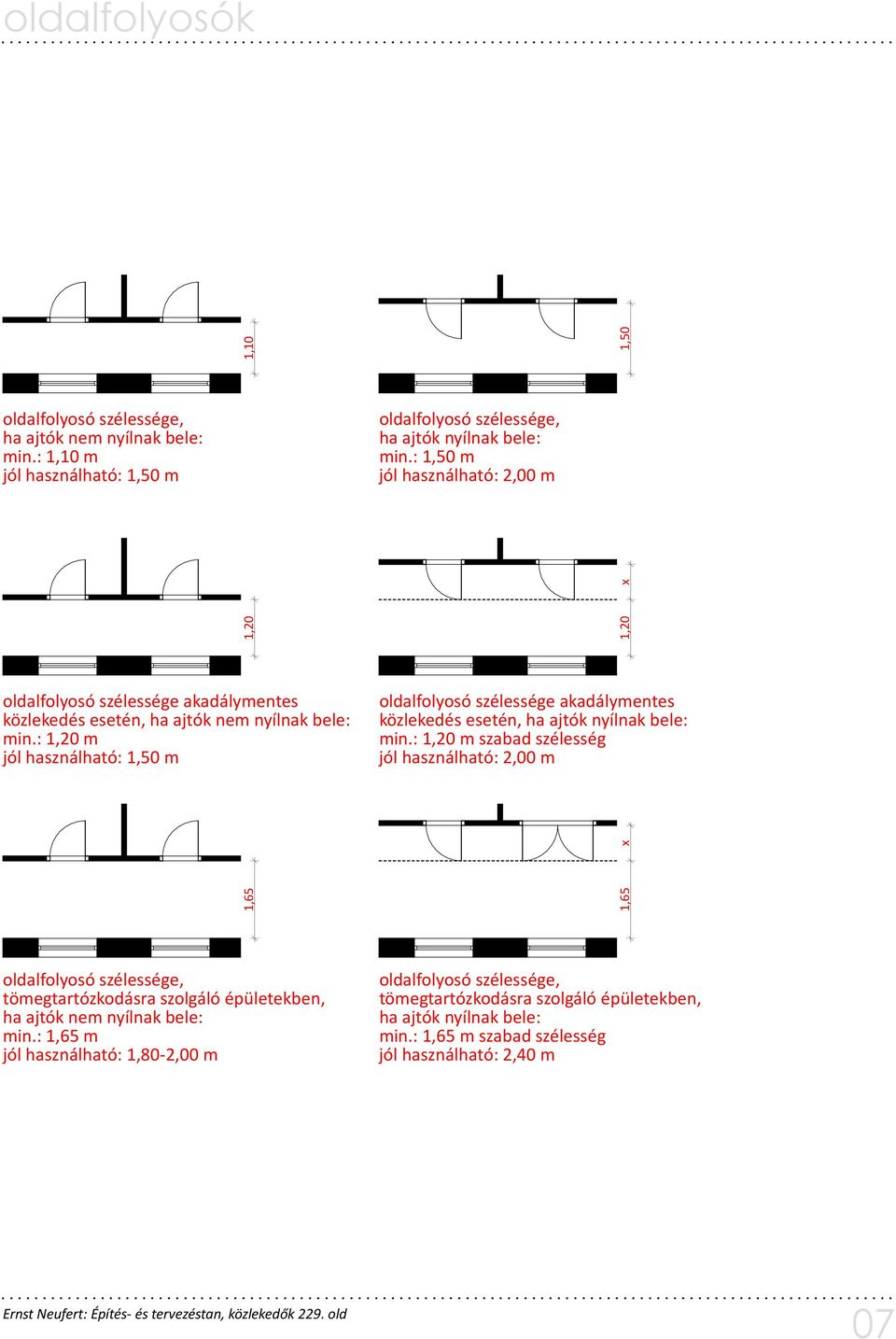

8 oldalfolyosók 1,65 1,65 x 1,20 1,20 x 1,10 1,50 oldalfolyosó szélessége, ha ajtók nem nyílnak bele: min.: 1,10 m jól használható: 1,50 m oldalfolyosó szélessége, ha ajtók nyílnak bele: min.: 1,50 m jól használható: 2,00 m oldalfolyosó szélessége akadálymentes közlekedés esetén, ha ajtók nem nyílnak bele: min.: 1,20 m jól használható: 1,50 m oldalfolyosó szélessége akadálymentes közlekedés esetén, ha ajtók nyílnak bele: min.: 1,20 m szabad szélesség jól használható: 2,00 m oldalfolyosó szélessége, tömegtartózkodásra szolgáló épületekben, ha ajtók nem nyílnak bele: min.: 1,65 m jól használható: 1,80-2,00 m oldalfolyosó szélessége, tömegtartózkodásra szolgáló épületekben, ha ajtók nyílnak bele: min.: 1,65 m szabad szélesség jól használható: 2,40 m Ernst Neufert: Építés- és tervezéstan, közlekedők 229. old 07

9 lépcsők, rámpák 64. (2) A lépcső lépcsőfokok és lépcsőpihenők sorozata, amely lehetővé teszi az eltérő szintek gyalogos megközelítését. A lépcsőkar a pihenők (szintek) közöc lépcsőszakasz. A lépcsőkaron belül csak azonos magasságú lépcsőfok lehet. A lépcsőkar legfeljebb 20 fellépést tartalmazhat. (4) A közhasználatú építményben az akadálymentes használatú lépcsőkart úgy kell tervezni és megvalósítani, hogy az egyenes vonalú legyen, és a lépcsőkar 1,80 m-nél nagyobb szintkülönbséget nem hidalhat át. (6) A kiürítés céljára szolgáló lépcsőkar szabad szélességét a lépcső által kiszolgált építményben, építményrészben a rendeltetés szerint huzamosan tartózkodók számának és a várható forgalom egyidejűségének figyelembevételével, a kiürítésre vonatkozó előírások megtartásával kell meghatározni, ez a szélesség azonban nem lehet kevesebb időszakos használatú lépcsőnél 0,60 m-nél, egy lakáson belüli lépcső esetén 0,80 m-nél. (7) A lépcsőkar és a lépcsőpihenő felec szabad belmagasságnak legalább 2,20 m-nek kell lennie. Egy lakáson vagy üdülőegységen belüli, továbbá az időszakos használatú építményszintre vezető lépcső felec legkisebb szabad belmagasság indokolt esetben 2,00 m lehet. A lépcsőkar felec szabad belmagasságot a lépcső járóvonalán, a lépcsőfokok élére illeszte érintő vonaltól függőlegesen kell mérni. 65. (1) A lépcsőfok méreteit a,,2 m+sz = cm'' összefüggés alapján kell meghatározni [m = a fokmagasság cm-ben, sz = a fokszélesség (belépőszélesség) cm-ben, a járóvonalon mérve]. (2) A lépcsőfok magassága (m) a) általános esetben 17 cm-nél, b) közhasználatú építményben az akadálymentes használatú lépcső esetén 15 cm-nél nagyobb nem lehet. (3) A lakáson vagy üdülőegységen belüli, továbbá az időszakos használatú építményszint (pl. tetőtér) vagy üzemi berendezés megközelítésére szolgáló lépcső fokmagassága legfeljebb 20 cm lehet. 66. (1) A lejtő lejtésének mértéke a) a gyalogos közlekedés útvonalán legfeljebb 8%-os, b) a rendszeres kézierős teherszállítás útvonalán legfeljebb 10%-os, c) szabadban legfeljebb 15%-os lehet. (2) Akadálymentes közlekedéshez a lejtőt és a rámpát úgy kell tervezni és megvalósítani, hogy a) a legfeljebb 17 cm-es szintkülönbség áthidalásához legfeljebb 8%-os (1:12) lejtésű legyen, b) a 17 cm-nél nagyobb szintkülönbség áthidalásához legfeljebb 5%-os (1:20) lejtésű legyen, c) egy lejtőkar, rámpakar legfeljebb 0,45 m szintkülönbséget hidaljon át, d) a lejtőkar, rámpakar indulásánál és érkezésénél legalább 1,50 m átmérőjű vízszintes szabad terület biztosíto legyen, e) a többkarú lejtő, rámpa áekinthető mellvéddel kerüljön kialakításra, f) a lejtőhöz, rámpához két fogódzkodóval elláto korlát legyen biztosítva a járófelüleől mért 0,70 m és 0,95 m magasságban, és az 1,50 m-nél szélesebb lejtőnél, rámpánál mindkét oldalon kapaszkodót kell elhelyezni és a pihenők mentén megszakítás nélkül továbbvezetni, g) szabadban csapadéktól védeen, ennek hiányában megfelelő csúszásgátló bordázaal legyen kialakítva, valamint h) építményen belül a többkarú lejtő, rámpa legfeljebb 1,80 m szintkülönbséget hidalhat át. 67. (1) A kiürítés céljára figyelembe ve lépcső pihenőjének kisebbik alaprajzi szabad mérete a (2) bekezdés szerin: kivétellel a lépcsőkar szabad szélességénél kevesebb nem lehet. Ezt a szabad méretet más rendeltetés (pl. keresztező közlekedés) nem zavarhatja, illetőleg benyíló nyílószárny, beálló berendezés nem csökkenthe:. (2) Egyenes tengelyű lépcső közbenső pihenője a járóvonalon mérve legalább 0,60 m hosszú legyen. (3) A közhasználatú építményben az akadálymentes használatú közlekedéshez a) a lejtőkarok hosszában legfeljebb 9,00 m vízszintes hossz után pihenőt kell beiktatni, amelynek hossza legalább 1,50 m legyen, b) ha a lejtő járóvonala törtvonalú, akkor a töréspontoknál legalább 1,50x1,50 m szabad terület biztosítandó a kerekesszék fordulásához, c) több karú lejtők esetében legalább minden második kar utáni pihenőn legalább két kerekesszék találkozásához szükséges szabad hely biztosítandó. 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről 63-68, /2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzatról 387, Ernst Neufert: Építés- és tervezéstan, lépcsők old

10 lépcsők A lépcsőfokok méreteit a 2m+sz=60-64 cm összefüggés alapján kell meghatározni, ahol m=fokmagasság cm, sz=fokszélesség cm ,10 1,20 1,65 fokmagasság: általános esetben max. 17 cm közhasználatú építményben akadálymentes lépcső esetén max. 15 cm lakáson vagy üdülőegységen belüli max. 20 cm időszakos használatú építményszintre vezető lépcső max. 20 cm induló/érkező pihenő szélessége: ha ajtó nem nyílik bele: min. karszélesség ha ajtó nyílik bele: karszélesség cm közbenső pihenő szélessége: min. karszélesség közbenső pihenő hossza: min. 0,60 cm jól használható: 0,90 cm lépcsőpihenők jól használható szélessége: minimális méret +10 cm lépcsőkarok maximális hossza: egy lépcsőkar legfeljebb 20 fellépést tartalmazhat lépcsőkarok minimális hossza: egy lépcsőkar legalább 3 fellépést tartalmaz jól használható lépcsőkar szélességek: a minimális szélesség 1,1-1,2 -szerese (ennél szélesebb lépcsők szükségtelenek) maximális lépcsőkar magasság: akadálymentes közlekedés esetén egy lépcsőkar max. 1,80 m szintkülönbséget hidalhat át lépcsőpihenő/lépcsőkar fele( szabad belmagasság: általános esetben: min. 2,20 m lakáson vagy üdülőegységen belüli: min. 2,00 m időszakos használatú építményszintre vezető lépcső: min. 2,00 m induló és érkező fokok szélessége: i=induló fok szélessége é=érkező fok szélessége i+é=sz időszakos használatú lakáson belüli fsz x m = km fsz x m = km fsz x m = km ksz 10 ksz 12x15 = 1,80 12x15 = 1,80 12x15 = 1,80 1, ,20 közbenső pihenő +1,80 általános eset +5,40 min. 2,20 min. 2,20 1,20 12x30 = 3,60 1,20 1,20 12x30 = 3,60 1,20 +1,80 akadálymentes tömegtartózkodásra szolgáló épületben 1,20 12x30 = 3,60 1,20 ksz fsz x sz ksz ksz 10 ksz 1, ,20 induló/érkező pihenő +3,60 induló/érkező pihenő +0,00 +1,50 +3,60 +3,00 1,20 12x30 = 2,70 1,20 ksz fsz x sz ksz 09

11 kétkarú lépcsők szintmagasság= 3,60 m karszélesség=ksz= 1,20 m karmagasság=km= 1,80 m karonkén: fellépések száma=fsz= 12 fokszélesség=sz= 30 cm fokmagasság=m= 15 cm lépcsőpihenő méretei lépcsők ábrázolása 6,00 1,20 3,60 1,20 1, ,20 +1,80 ha ajtók nem nyílnak a lépcsőpihenő terébe +3,60 +1,80 lépcső ábrázolása +3,60 szinten, ha a lépcső felfelé továbbmegy +3,60 6,60 1,20 3,60 1,80 1, ,20 +1,80 +3,60 ha ajtók nyílnak a lépcsőpihenő terébe 6,90 1,20 3,60 2,10 +1,80 lépcső ábrázolása +3,60 szinten, ha a lépcső nem megy tovább +3,60 1, ,20 +1,80 +3,60 ha ajtók nyílnak a lépcsőpihenő terébe lépcső ábrázolása +0,00 szinten ±0,00 10

12 egykarú lépcsők lépcsőpihenő méretei 8,20 1,30 2,40 60 (90) 2,70 1,20 1, ,20 +1,50 +3,00 szintmagasság= 3,00 m karszélesség=ksz= 1,20 m karmagasság=km= 1,50 m karonkén: fellépések száma=fsz= 9 fokszélesség=sz= 30 cm fokmagasság=m= 16,67 cm ha ajtók nem nyílnak a lépcsőpihenő terébe 9,60 1,80 2,40 60 (90) 2,70 2,10 1, ,20 +1,50 ha ajtók nyílnak a lépcsőpihenő terébe +3,00 +1,50 +3,00 +1,50 +3,00 +1,50 +3,00 lépcsők ábrázolása lépcső ábrázolása +3,00 szinten, ha a lépcső felfelé továbbmegy lépcső ábrázolása +3,00 szinten, ha a lépcső nem megy tovább lépcső ábrázolása +0,00 szinten 11

13 háromkarú lépcsők szintmagasság= 3,00 m karszélesség=ksz= 1,20 m karmagasság=km= 1,00 m karonkén: fellépések száma=fsz= 6 fokszélesség=sz= 30 cm fokmagasság=m= 16,67 cm lépcsőpihenő méretei lépcsők ábrázolása 4,30 1,20 1,80 1,30 4,20 1,20 1,80 1,20 4,20 1,20 1,80 1,20 4,20 1,20 1,80 1,20 +1,00 +2,00 +3,00 4,80 1,20 1,80 1,80 +1,00 +2,00 +3,00 5,10 1,20 1,80 2,10 +1,00 +2,00 +3,00 ±0,00 +1,00 +2,00 +3,00 +1,00 +2,00 +3,00 ha ajtók nem nyílnak a lépcsőpihenő terébe lépcső ábrázolása +3,00 szinten, ha a lépcső felfelé továbbmegy ha ajtók nyílnak a lépcsőpihenő terébe lépcső ábrázolása +3,00 szinten, ha a lépcső nem megy tovább ha ajtók nyílnak a lépcsőpihenő terébe lépcső ábrázolása +0,00 szinten 12

14 liftek akadálymentes személyli*ek 1,70 1,95 1,10 1,35 2,20 1,60 2,55 2,55 1,95 1,95 1,40 1,75 1,40 1,75 1,40 1,75 1,40 1,75 1,75 2, ,10 1,10 1, kg 8 személy 800 kg 10 személy 1000 kg 13 személy 1250 kg 15 személy 1600 kg 20 személy teherli*ek 1,40 2,40 1,50 2,40 1,80 2, ,00 2,40 3,30 2,70 3,30 2,70 1, , kg szállítására alkalmas ételli; aknamélység 1,30 1,40 aknamélység aknamélység aknaszélesség 1600 kg szállítására alkalmas teherli; és helyszükséglet a li; elő< aknaszélesség 2000 kg szállítására alkalmas teherli; és helyszükséglet a li; elő< aknaszélesség 2500 kg szállítására alkalmas teherli; és helyszükséglet a li; elő< ajtók elhelyezési lehetőségei és helyszükséglet 1,50 1,50 1,50 1,50 1,50 1,50 1,50 1,50 1,50 1,50 1,50 két ajtónyílás lehet ugyanazon a szinten, vagy egy-egy nyílás szintenként változóan az ellensúly a li; oldalfalán, illetve a há=alán is lehet 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről 82. Ernst Neufert: Építés- és tervezéstan, felvonók old 13

15 lépcsőblokk példák 1 1, ,20 +1,80 +3,60 13 személy 2,30 1,50 1,20 3,60 1,20 10,00 1, ,20 +1,80 +3,60 13 személy 8,60 2,30 1,30 3,60 1,20 1,30 3,60 1,20 1, ,20 1,80 +1,80 10 személy +3,60 2,10 1,50 2,30 2,50 2,50 1,50 12,10 2,30 1,50 1,20 2, , ,20 2,50 13 személy +1,50 +3,00 1, ,20 10,90 2,50 1,30 2, ,70 1,20 1,50 2,50 13 személy +1,50 +3,00 1, ,20 14

16 lépcsőblokk példák 2 1, ,20 2,50 1,50 1, ,20 1,80 1,80 1,30 3,60 1,20 +1,80 +3,60 13 személy 13 személy 1,30 2,20 2,20 1,30 3,60 1,20 +1,80 +3,60 10 személy 10 személy 2,10 1,70 2,30 3,10 1,90 füstmentes lépcsőházzal - a földszin: ajtónak szabadba kell nyílnia - a földszinten megfordul a nyitásirány 1, , ,50 2,30 1,30 3,60 1,20 +1,80 +3,60 10 személy 10 személy 10 személy 1,90 1,90 1,90 +1,20 +2,40 1,20 2,10 1,50 1,20 8 személy +3,60 1,20 2,10 1,20 2,40 15

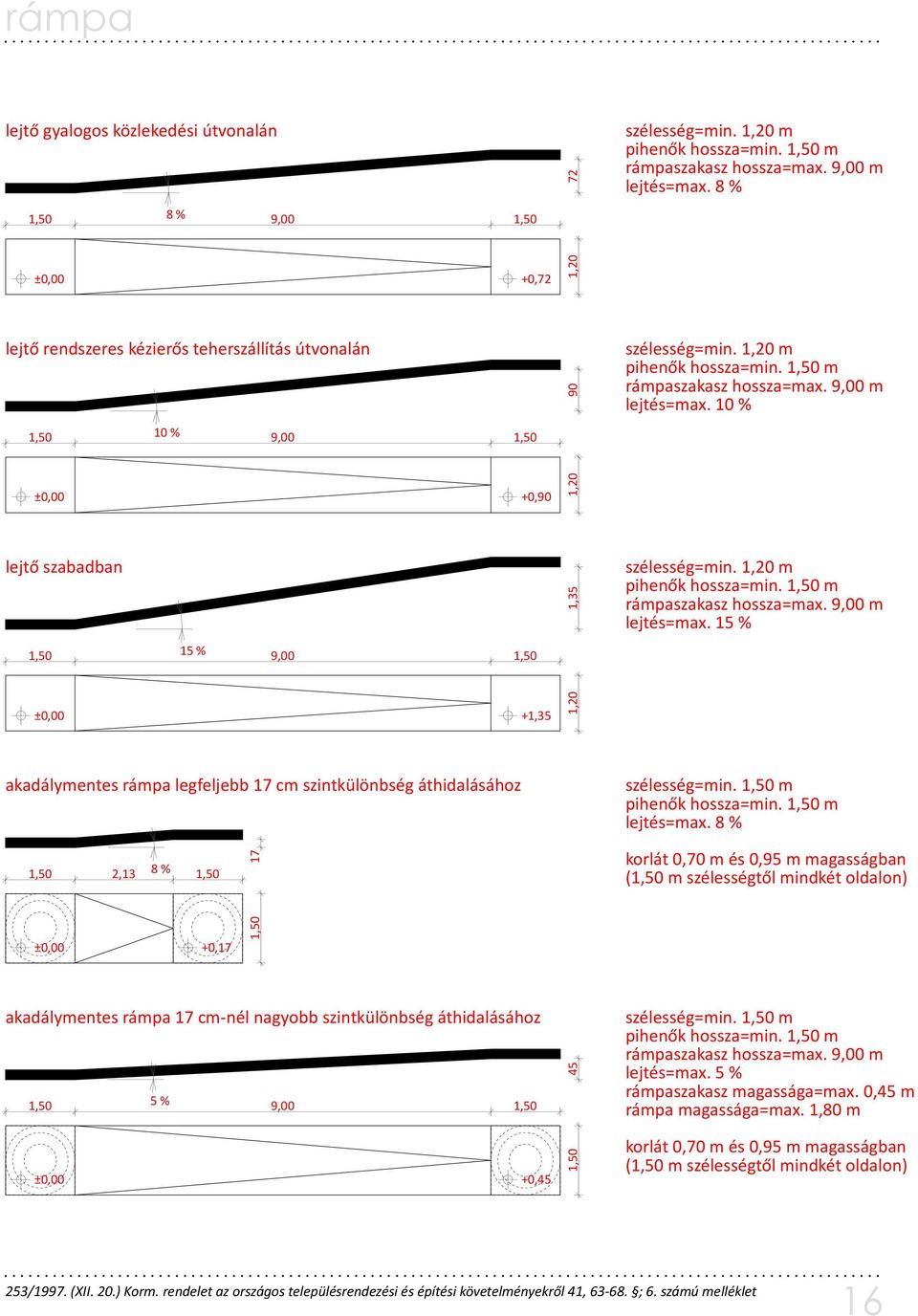

17 rámpa lejtő gyalogos közlekedési útvonalán 1,50 8 % 9,00 1,50 ±0,00 +0,72 lejtő rendszeres kézierős teherszállítás útvonalán 1,50 10 % 9,00 1,50 ±0,00 +0,90 lejtő szabadban 1,50 15 % 9,00 1,50 ±0,00 +1,35 akadálymentes rámpa legfeljebb 17 cm szintkülönbség áthidalásához 1,50 2,13 8 % 1,50 ±0,00 +0,17 1,50 17 akadálymentes rámpa 17 cm-nél nagyobb szintkülönbség áthidalásához 1,50 5 % 9,00 1,50 ±0,00 +0,45 1, ,20 1,35 1, ,20 72 szélesség=min. 1,20 m pihenők hossza=min. 1,50 m rámpaszakasz hossza=max. 9,00 m lejtés=max. 8 % szélesség=min. 1,20 m pihenők hossza=min. 1,50 m rámpaszakasz hossza=max. 9,00 m lejtés=max. 10 % szélesség=min. 1,20 m pihenők hossza=min. 1,50 m rámpaszakasz hossza=max. 9,00 m lejtés=max. 15 % szélesség=min. 1,50 m pihenők hossza=min. 1,50 m lejtés=max. 8 % korlát 0,70 m és 0,95 m magasságban (1,50 m szélességtől mindkét oldalon) szélesség=min. 1,50 m pihenők hossza=min. 1,50 m rámpaszakasz hossza=max. 9,00 m lejtés=max. 5 % rámpaszakasz magassága=max. 0,45 m rámpa magassága=max. 1,80 m korlát 0,70 m és 0,95 m magasságban (1,50 m szélességtől mindkét oldalon) 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről 41, ; 6. számú melléklet 16

18 mosdó alapméretek 99. (1) Az építményeket és a szabadtéri tartózkodásra, munkavégzésre szolgáló területeket (pl. temetőt, közú: pihenőhelyet, helyhez kötö szabadtéri munkahelyet, sátortábor céljára kijelölt területet) a rendeltetésüknek megfelelő illemhely-használa: és :sztálkodási lehetőséggel kell tervezni, megvalósítani és fenntartani. Az illemhelyek és a :sztálkodó helyiségek berendezéseinek számát az építmény, az önálló rendeltetési egység, a terület egyidejű használóinak terveze (becsült) lehetséges legnagyobb létszáma és nemek szerin: megoszlása alapján kell tervezni, megvalósítani. Az illemhelyekhez biztosítani kell a kézmosás lehetőségét. (2) A :sztálkodó helyiség, az illemhely (WC-csésze, vizelde-berendezéssel felszerelt helyiség) könnyen :szqtható, fertőtleníthető, továbbá önálló szellőzésű és fűthető legyen, ezen túlmenően a csoportos :sztálkodó helyiség fűthető helyiségből nyíljon. A több illemhelyet magában foglaló helyiség (csoportos illemhely) csak önálló szellőzésű előtérből nyílhat. Az illemhely mérete 0,90 x 1,20 m-nél befelé nyíló ajtó esetén 0,90 x 1,60 m-nél kevesebb nem lehet. (3) Az építményekhez és az (1) bekezdés szerin: területekhez az illemhelyek számát az egyidejű használóinak a terveze, becsült összlétszám alapján a következők szerint kell megállapítani: a) 200 főig 10 fő részére legalább egy közös, 10 fő létszám fele nemek szerint külön illemhelyet kell létesíteni, minden megkezde aa) 15 fő női létszám részére legalább 1 WC-fülke, illetőleg ab) 40 fő férfi létszám részére legalább 1 WC-fülke és 1 vizelde vagy 2 WC-fülke létesítése szükséges; b) fő összlétszámhoz minden megkezde ba) 30 fő női létszám részére legalább 1 WC-fülke, illetőleg bb) 80 fő férfi létszám részére legalább 1 WC-fülke és 1 vizelde vagy 2 WC-fülke létesítése szükséges; c) 1000 fő összlétszám fele az illemhelyek és az akadálymentes illemhelyek számát a tervezési programban az egészségügyi követelmények megtartásával kell megállapítani; d) az óvodai célú önálló rendeltetési egységben és a 3 6 év közöc gyermekek használatára szolgáló építményekben, építményrészekben minden megkezde 8 fő gyermek részére egy gyermek WC-csésze és kézmosó létesítése szükséges; e) kisgyermekek és kísérőik által rendszeresen használt építményekben WC csoportonként 1 db illemhelyet legalább 1,20 m-es szélességi méreel kell megvalósítani. (4) Az illemhelyekhez legalább egy, illetve minden megkezde 3 db berendezési tárgy (WC-csésze, vizelde- berendezés) után legalább egy kézmosót kell létesíteni. (5) A közhasználatú építmény és az (1) bekezdés szerin: terület akadálymentes használatához nemektől független, kerekesszéket és más segédeszközt használó személyek részére alkalmas illemhelyet kell létesíteni, amelyek számát a tervezési programban rögzíteni kell. Az akadálymentes használat céljára szolgáló illemhely méretének, berendezési tárgyai elhelyezésének és kialakításának biztosítania kell a rendeltetésszerű használatot, a WC-csésze minimum három módon (szemből, oldalról, átlósan-szemből) történő megközelíthetőségét, valamint a helyiségben a kerekesszékkel történő 360 -os megfordulást. Az akadálymentes használatra alkalmas illemhely is beszámít a (3) bekezdés szerint megvalósítandó mennyiségbe. (6) Az illemhelyet akadálymentesség követelménye esetén, továbbá a nevelő-oktató és a gyógykezelő célú építményekben szintenként kell, egyéb építményekben legfeljebb egy szintkülönbséggel szabad létesíteni, a számításba ve használók tartózkodási helyének súlypontja közelében. (7) Két lakószobásnál nagyobb lakásban önálló illemhelyet kell létesíteni. (8) A csoportos illemhelyek előterében egy takarítás céljára is szolgáló vízvételi és kiöntési szerelvényt kell biztosítani. (9) Élelmiszer tárolására, feldolgozására, fogyasztására, forgalmazására szolgáló helyiségből WC-, vizelde szerelvénnyel felszerelt helyiség közvetlenül nem nyílhat. 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről

19 mosdó alapméretek ,20 1,50 1,60 1,90 1,20 1,50 1,60 1, min. méretű wc min. méretű kézmosós wc min. méretű wc befelé nyíló ajtóval min. méretű kézmosós wc befelé nyíló ajtóval 1,70 1,20 1,70 1,70 1,20 1,20 1, ,20 90 min. méretű wc előtérrel max. 10 fő (ffi/női) használatára min. méretű wc előtérrel kb. 30 fő használatára , min. méretű mozgássérült wc 1, ,05 1. ajtóbehúzó rúd, l=30 cm, h=100 cm 2. szappanadagoló, h=100 cm 3. homorú elülső felületű mosdó, 65x55 cm, h=85 cm 4. tükör, 60x90 cm, h=90 cm 5. fehér színű kézszárító, h=100 cm 6. vészjelző gomb, h=100 cm 7. fix kapaszkodó, l=80 cm, h=75 cm 8. konzolos hosszíto wc kagyló, h=46 cm 9. felhajtható kapaszkodó, l=80 cm, h=75 cm 10. vészjelző gomb, h=30 cm 18

20 mosdó példák 1 max. 40 ffi és 30 nő részére 1,20 1,20 1,20 1, ,75 1,85 1,95 1,75 1,20 1,20 1,20 1, ,30 1,60 1,20 2, , max. 80 ffi és 45 nő részére (200 fő fölö1 160 ffi és 90 nő részére) 2, ,50 1,80 1,20 1,20 1,20 2,20 1,30 2, , ,30 1,60 1,20 1, ,75 1,80 1,20 1,35 1,80 2,05 1,75 1,80 1,20 1,20 1,20 1, ,

21 mosdó példák 2 max. 80 ffi és 60 nő részére (200 fő fölö1 160 ffi és 120 nő részére) 2, ,50 1,80 1,20 1,20 1,20 1,80 2,05 1,75 1,80 1,20 1,20 1,20 1,80 1,20 1,20 1,20 3,10 2,05 3,20 2, ,50 1,20 1,80 1,20 1,20 1,40 1,45 1, , , ,85 1,85 1,85 1, , max. 120 ffi és 75 nő részére (200 fő fölö1 240 ffi és 150 nő részére) max. 320 ffi és 240 nő részére 20

22 recepciók, ruhatárak recepciós munkahely az előtérben (külön irodával) - példák 60 1, , , ,20 ruhatár - példák 3,90 8,00 3,10 1,20 1,20 1,20 1,20 1,20 1, ,00 4,10 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 8, , , , , , ,60 3,90 fogasos ruhatár kb. 100 főre fogasos ruhatár kb. 200 főre szekrényes ruhatár kb. 200 főre (két szekrény egymás fölö<) 21

23 büfék 2,20 2, ,00 70 szabadonálló büfé önálló, zárható bútorként 90 1, , , , ,10 2,50 2,30 2, , , ,00 1,50 2, ,20 2,30 1,50 büfé raktárral öltöző-mosdó-wc-vel büfé raktárral öltöző-mosdó-wc-vel büfé konyhával, öltöző-mosdó-wc-vel raktárral, áruátvevő előtérrel 2,50 2, , , ,50 2, , , ,80 1,80 1,50 büfé konyhával, öltöző-mosdó-wc-vel raktár-áruátvevő előtérrel 1,50 1,80 1,80 1,50 büfé konyhával, öltöző-mosdó-wc-vel raktárral, áruátvevő előtérrel 22

24 asztalok, székek 40 2, , , , , ,40 kétszemélyes étkező asztal helyszükséglete négyszemélyes étkező asztal helyszükséglete 3, , ,90 1, ,25 2,55 hatszemélyes étkező asztal helyszükséglete , ,10 kétszemélyes kávéházi asztal helyszükséglete négyszemélyes kávéházi asztal helyszükséglete Ernst Neufert: Építés- és tervezéstan, vendéglátóhelyek old 23

25 étterem asztalok csoportosítása é1eremben helyigények 2,20 2,20 50 (asztalok helye, egyéb bútorzat, ruhatárolás, stb.): elegáns é<erem: 2,0 m 2 /fő átlagos é<erem: 1,4-1,6 m 2 /fő alacsony színvonal: 1,1-1,3 m 2 /fő párhuzamos elrendezés 1, ,80 1, ,80 (pincér) közlekedő (pincér) közlekedő 2,30 1,80 (pincér) közlekedő (pincér) közlekedő (pincér) közlekedő (pincér) közlekedő átlós elrendezés vegyes elrendezés Ernst Neufert: Építés- és tervezéstan, vendéglátóhelyek old 24

26 kávézó asztalok csoportosítása kávéházban, büfében 1,40 50 helyigények (asztalok helye, egyéb bútorzat, ruhatárolás, stb.): elegáns kávéház: 1,6 m 2 /fő átlagos kávéház: 1,2-1,3 m 2 /fő kis büfék: 0,8-1,0 m 2 /fő 1,40 helytakarékos, átlós elrendezés 1,75 50 (pincér) közlekedő (pincér) közlekedő 1,75 (pincér) közlekedő (pincér) közlekedő párhuzamos elrendezés Ernst Neufert: Építés- és tervezéstan, vendéglátóhelyek old 25

27 előadóterem, színház, mozi székek elhelyezése előadóteremben belső menekülő útvonal rögzíte< székek esetén belső közlekedő útvonal helyigények a nézőtér területe: kb. 0,8 m 2 /fő az előterek összterülete: kb. 0,8 m 2 /fő sortávolság felhajtható székek esetén: min. 85 cm (100 cm) menekülő útvonalak szélessége: min. 120 cm sorok max. hosszúsága: 16 hely/közlekedő (kétoldali megközelítés esetén 32 hely) ülőhely szélessége: min. 45 cm (60 cm) 1, , párhuzamos elrendezés 1, ,00 előszín vonala látóvonalak előszín magassága min cm max. 110 cm szemmagasság ülő helyzetben cm 4-6 m 1, ,10 belső menekülő útvonal rögzíte< székek esetén belső közlekedő útvonal széthúzo< elrendezés 6x6 látási vonal emelkedése soronként 6 cm max. 10 (ennél nagyobb emelkedés esetén lépcső szükséges) előszín vonala látóvonalak előszín magassága min cm max. 110 cm szemmagasság ülő helyzetben cm 4-6 m 1,50 1,80 1,80 1,80 6x6 látási vonal emelkedése 2 soronként 12 cm max. 10 (ennél nagyobb emelkedés esetén lépcső szükséges) Ernst Neufert: Építés- és tervezéstan, színház old 26

28 személyzeti öltöző példák 1, ,50 1,40 1, ,40 3,00 1, ,50 1,40 3,00 1,80 2 főre mosdóval, wc-vel 10 főre mosdóval, wc-vel 10 főre zuhanyzóval, wc-vel 3,00 1, , ,20 3,00 1, , ,20 4,80 1,40 3,30 5,70 1,40 1,40 2,70 25 főre zuhanyzóval, wc-vel 30 főre wc-s zuhanyzóval BME Ipari és Mezőgazdasági Épüleervezési Tanszék - Öltözők segédlet 27

29 fekete-fehér személyzeti öltöző példák 3,00 2,50 3, , ,20 1, , ,80 5,80 1,50 1,20 5,90 1,20 1, ,10 1,80 1, ,10 1,80 1, ,50 1,10 2,40 1,20 1,20 3,50 6,00 1, ,70 :szta közlekedő piszkos közlekedő 34 főre wc-s zuhanyzóval :szta közlekedő piszkos közlekedő 35 főre wc-s zuhanyzóval 28

30 tornatermi, edzőtermi öltöző példák 2,00 3, , ,00 90 tornacipős közlekedés 7,60 1, ,70 2, , , , , , , ,30 6,60 3,10 3,20 1,20 1,80 1,10 2,10 utcai cipős közlekedés 36 főre mosdóval, zuhanyzóval, wc-vel utcai cipős közlekedés 48 főre mosdóval, zuhanyzóval, wc-vel tornacipős közlekedés 8,20 1, ,70 1,50 1,20 1,10 6,00 1,10 3,10 3,00 1,20 1,80 1, ,10 1,40 1,60 3,00 utcai cipős közlekedés tornacipős közlekedés 38 főre mosdóval, zuhanyzóval, wc-vel 29

31 uszodai öltöző példák 3,50 3,50 1,50 2,10 1,70 1,50 3,50 3,50 1,50 2,10 1,70 1,50 1,00 1,00 1,00 1,55 1,50 2, ,25 2,70 1,90 6,25 2,70 1,90 1,15 5,00 2, ,60 1,25 1,20 1,25 1,60 váltókabinos-szekrényes uszodai öltöző főre 80 1,20 1,40 1,40 1, , ,90 80 szekrényes-öltözőpados uszodai öltöző főre 30

32 színházi öltözők 3,00 1,20 4,30 2,00 1, ,90 5,00 1, ,60 1,20 3,60 színészöltöző 5 főre, mosdó-zuhanyzóval, wc-vel sztáröltöző 1-2 főre, mosdó-zuhanyzóval, wc-vel 3,00 2, , , , , ,30 1,60 3,10 4,80 sta:szta öltöző 25 főre, mosdó-zuhanyzóval, wc-vel zenekari/kórus öltöző 12 főre, kézmosókkal 31

33 konyhák 3,70 1,80 1,80 3,70 mosogató áruátvevő előtér tálaló konyha raktár 2,10 3,60 3,60 áruátvevő előtér mosogató tálaló konyha raktár 2,10 5,70 1,50 1,50 2,10 1,50 2,10 melegítőkonyha kb. 100 (max. 150) adagos 2,40 4,40 3,70 3,00 2,40 4,40 2,10 2,40 2, , ,40 2,40 konyhai raktár fehér mosogató fekete mosogató cukrászkonyha bárpult, kiszolgálás iroda, séf hűtők hűtők konyhai közlekedő áruátvevő előtér hulladék általános raktár 1,20 1,20 2,40 1,80 kávéház cukrászata pultos felszolgálással Ernst Neufert: Építés- és tervezéstan, konyhák old 32

34 konyhák 2, ,50 6,50 2,40 2,10 2, , , , ,40 6, ,80 1,20 1,20 2,10 1,80 1,80 hulladék általános raktár hűtők áruátvevő előtér konyhai közlekedő ital előkészítés hidegkonyha főzés konyha bárpult, tálalás sütés fekete mosogató fehér mosogató 5,40 3,30 2,30 6, adagos gyorsé<erem főzőkonyhája pultos felszolgálással 2, ,50 1,80 4,80 2,40 1,80 2,70 1, , , ,40 hulladék 1,50 5,90 3,60 1,20 1,20 2,10 2,40 1,70 1,80 göngyöleg általános raktár hűtők áruátvevő előtér konyhai közlekedő ital raktár iroda, séf zöldség előkészítő hús előkészítő söntés főzés hidegkonyha konyha tálalás pincérforgó sütés fehér mosogató fekete mosogató moslék 5,90 3,30 1,80 2,50 2, ,90 3, adagos főzőkonyha pincéres felszolgálással Ernst Neufert: Építés- és tervezéstan, konyhák old 33

35 vendégszobák 1,50 1,40 3,00 1,80 1,60 3,50 2,10 1,70 3,90 2,50 1,80 4,40 3,20 2,10 5,00 6,90 1,40 4,50 1,50 4,00 1,70 4,20 1,90 4,30 kétágyas szoba (*), m 2 összesen: 7,7-8,2 m 2 /fő kétágyas szoba (**), m 2 összesen: 10,0-11,1 m 2 /fő kétágyas szoba (***), m 2 összesen: 11,6-12,8 m 2 /fő 3,10 kétágyas szoba (****), m 2 összesen: 14,9-16,9 m 2 /fő hatágyas szoba menedékházban, m 2 összesen: 3,3-3,9 m 2 /fő négyágyas szoba turistaszállóban, m 2 összesen: 4,2-5,0 m 2 /fő Ernst Neufert: Építés- és tervezéstan, hotelek old 34

36 impresszum Cságoly Ferenc DLA, DSc egyetemi tanár öszzeállítását aktualizálta Biri Balázs doktorandusz és Szabó Levente DLA egyetemi adjunktus Budapes: Műszaki és Gazdaságtudományi Egyetem Építészmérnöki Kar (ÉPK) Középüleervezési Tanszék 1111 Budapest, Műegyetem rkp. 3., K. épület II. emelet október 35
