02. 1:500 és 1:200 léptékű rajzok szabályai
|
|
|
- Rezső Fábián
- 6 évvel ezelőtt
- Látták:
Átírás
1 02. 1:500 és 1:200 léptékű rajzok szabályai Horváth Tamás építész, egyetemi tanársegéd Széchenyi István Egyetem, Győr Építészeti és Épületszerkezettani Tanszék 1
2 1. feladat: Szabványírás szakcikk alapján 2
3 1. Feladat értékelés ÉPÜLETSZERKEZETEK 1. Feladat volt: 1 db A2 lapból hajtott A3 méretű borító, a minta szerint; 2 db üres fekvő A3 tervlap, a minta szerint; 2 db üres álló A3 tervlap, a minta szerint; 1 db szabványírás feladat, fekvő A3-as tervlapon, az instrukciók szerint. Szempontok Esztétikus tervlap elrendezés Szabványos, egységes, szép íráskép Források szerepelnek Max. pontszám: 5 3
4 Épületek ábrázolása vetületekkel 4 Szerényi István, Gazsó Anikó: Építőipari szakrajz, 1995.
5 Épületek ábrázolása vetületekkel 5 Báthory Sándor, Jakab János: Építőipari szakrajz

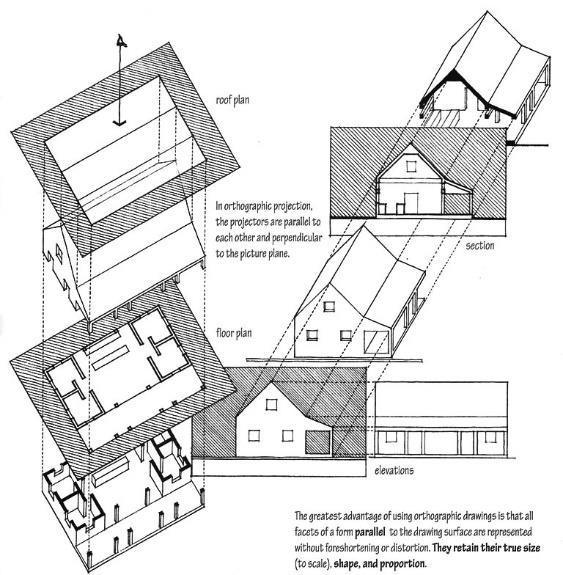

6 Épületek ábrázolása 6
7 Szokásos építész rajzok ÉPÜLETSZERKEZETEK 1. Helyszínrajz 1:1000, 1:500 Alaprajzok 1:200, 1:100, 1:50 Pinceszinti alaprajz Földszinti alaprajz 1. emeleti alaprajz Tetőtéri alaprajz Metszetek 1:200, 1:100, 1:50 Keresztmetszet Hosszmetszet AA metszet A-A metszet Homlokzatok 1:200, 1:100, 1:50 Északi homlokzat Délkeleti homlokzat Északnyugati homlokzat Utcafronti homlokzat Udvari homlokzat Utcakép Részletrajzok Stb. 7 Szerényi István, Gazsó Anikó: Építőipari szakrajz, 1995.
8 1:500 és 1:200 lépték ÉPÜLETSZERKEZETEK 1. Mi az ábrázolás célja? Átnézeti kép Terek és kapcsolataik megmutatása Terek és szerkezetek viszonya Az épület formáinak bemutatása Mi nem cél? A szerkezetek megmutatása Sem az anyaguk Sem a szerkezeti kialakítás Mikor használjuk? Vázlatterveknél Épületek, tervek bemutatásakor Előnyei: Portfóliókban Publikációkban Kis rajzok Vetületi összefüggések Sematikus Hátrányai: Sematikus Félreértelmezhető jelek 8 DETAIL / Lakóház, Hiroshima, építész: Hiroshi Nakamura & NAP, Tokio
9 Hiroshi Nakamura: Lakóház, Hiroshima 9
10 Hiroshi Nakamura: Lakóház, Hiroshima 10
11 Hiroshi Nakamura: Lakóház, Hiroshima 11
12 Hiroshi Nakamura: Lakóház, Hiroshima 12
13 Hiroshi Nakamura: Lakóház, Hiroshima 13
14 Hiroshi Nakamura: Lakóház, Hiroshima 14
15 1:200 alaprajzok 15 Hiroshi Nakamura: Lakóház, Hiroshima
16 1:200 metszetek, homlokzat 16 Hiroshi Nakamura: Lakóház, Hiroshima
17 1:200 alaprajz ellenőrző lista ÉPÜLETSZERKEZETEK 1. Alaprajzi metszősíkkal képzett rajz az ábrázolandó szint magasságának alsó egyharmadában, nagyjából 1 m magasságban metszve minden eltérő szintről készüljön rajz címe, léptéke épület megnevezése, helye metszetvonalak helye, nézet irányai raszter háló és méretek az épület főbb méretei helyiségek neve, alapterülete, szükség esetén számozással külön táblázatba kigyűjtve 0,00 szint megadása az épületszint jellemző magassági adatai bejáratok jelei, északjel alaprajzi síkkal metszett szerkezetek metszetei tömör, vagy üres kitöltéssel jelölve (falak, pillérek, oszlopok) ablakok jelölése: tokszerkezet nélkül, csak a parapet kontúrjával ajtók jelölése: ajtószárny vonala, nyitás íve és az esetleges küszöb vonala lépcsők jelölése: lépcső kontúrja, lépcsőkar első és utolsó fellépésének vonala, járóvonal, az emelkedés irányát jelölő nyíllal, a lépcső formájának és az alaprajzi metszősíknak megfelelően vágva az alaprajzi sík alatt nézetben látható szerkezetek kontúrjai: parapet falak, padlószint váltások, lépcsők, rámpák az alaprajzi sík felett lévő fontosabb szerkezetek kontúrjai szaggatva, pontozva 17
18 1:200 metszet ellenőrző lista ÉPÜLETSZERKEZETEK 1. Az alaprajzon jelölt metszősíkkal képezve legalább egy, lehetőség szerint az épület egy jellemző keresztmetszete rajz címe, léptéke épület megnevezése, helye az épület jellemző szintjei: főként padló szintek, tető jellemző magassági adatai csatlakozó terep, talaj jelölése metszetben a metszett szerkezetek metszetei tömör vagy üres kitöltéssel jelölve: falak, födémek, tetőszerkezetek ajtók és ablakok jelölése: a nézetben látható fal kontúrjával a metszősík előtt nézetben látható szerkezetek kontúrjai: épületrészek, tetősíkok, tetőszerkezeti elemek, kémények, gerendák, nyílászárók, lépcsők, rámpák a metszősík mögötti fontosabb szerkezetek kontúrjai 18
19 1:200 homlokzat ellenőrző lista ÉPÜLETSZERKEZETEK 1. Az épület homlokzati síkjával párhuzamos függőleges metszősíkkal képezve, minden eltérő nézetről rajz címe, léptéke épület megnevezése, helye az épület jellemző szintjei: főként padló szintek, tető jellemző magassági adatai csatlakozó terep, talaj jelölése metszetben a metszett szerkezetek metszetei tömör vagy üres kitöltéssel jelölve: falak, födémek, tetőszerkezetek a metszősík előtt nézetben látható szerkezetek kontúrjai: épületrészek, tetősíkok, tetőszerkezeti elemek, kémények, gerendák, nyílászárók, lépcsők, rámpák az épület jellemző szintjei: csatlakozó terep szintjei, nyílászárók méretei, tető jellemző magassági adatai 19
20 Alaprajzi méretezetések ÉPÜLETSZERKEZETEK 1. Rajzok olvasási irányai: alulról vagy jobbról! 20 Báthory Sándor, Jakab János: Építőipari szakrajz Szerényi István, Gazsó Anikó: Építőipari szakrajz, 1995.
21 2. feladat 21
22 2. feladat ÉPÜLETSZERKEZETEK 1. Lakóépület 1:200 léptékű rajzai vetületi összefüggésben Építész folyóiratban publikált cikk rajzai alapján Álló vagy fekvő A3 méretű tervlap Tartalmazzon: Két alaprajzot Egy hosszmetszetet Legalább egy keresztmetszetet Bátraknak: egy homlokzatot Vetületi összefüggésben A rajz elkészíthető pauszon is rajzlapra ragasztva 22
23 2. feladat: Lakóépület 1:200 léptékű rajza ÉPÜLETSZERKEZETEK 1. DETAIL 2013/ Lakóház, Krumbach, építész: Bernardo Bader Architekten, Dornbirn 23
