1 Műszaki dokumentáció Szabályok, eljárások II. 1

2 A rajzi megjelenítés Műszaki gondolatok közlésének és rögzítésének eszköze a rajz Hiba és félreértés nem megengedett Nemzetközileg rögzített, így világnyelv Elvonatkoztat a valóságtól és többnyire vetületekben ábrázol Ezek alapján kell az adott objektumot elképzelni, méreteit és jellemzőit megállapítani Esetleg az elkészítés műveleteit és sorrendiségét is közli A rajz szakszerű olvasást igényel 2

3 A rajzi megjelenítés A műszaki rajz valamilyen információhordozón (papíron, mikrofilmen, mágneslemezen, stb.) rögzített, egyezményes szabályoknak megfelelően, grafikusan ábrázolt műszaki információ, amely rendszerint méretarányos. 3

4 Gépészeti műszaki rajz felépítése Tárgy képe rendezett géprajzi vetítéssel leképezve. Előfordulhat még axonometrikus, perspektívikus, vagy szimbólikus ábrázolás is (tengelyeket és nem látható éleket is jelöljük). A tárgy részleteinek vagy környezetének képe és ezek azonosító jelei Nézet, metszet, szelvény. Méretek megadása Méretszám, méretvonal, méretsegédvonal, méretszöveg. 4

5 Gépészeti műszaki rajz felépítése Gyártástechnológiai előírások Hegesztési varrat, tűrés, felületi érdesség jelzése. Szövegmező és darabjegyzék Szöveges utasítások Szerelésre, hőkezelésre, stb. vonatkozóan. Keret 5

6 Rajzfajták a gépészetben Elvi rajz Technológiai folyamatábra Technológiai kapcsolási rajz Hidraulikus kapcsolási terv Izometrikus csőterv Összeállítási rajz Alkatrészrajz Műhelyrajz Elrendezési rajz Karbantartási rajz 6

7 Példa: Fejes csapszeg 7

8 Fejes csapszeg műszaki rajza 8

9 Géprajzi vetület Speciális párhuzamos vetület A vetítősugarak merőlegesek a képsíkra, és úgy helyezzük el a tárgyat, hogy a fősíkja a képsíkkal párhuzamos legyen. Előnye: a képsíkkal párhuzamos alakzatok nem torzulnak, könnyű megrajzolni. Hátránya: nem térhatású az ábra. Nem kölcsönösen egyértelmű. 9

10 Vetítõsugár Tárgy A B A Kép B D D C C Képsík 10

11 Nézetek elhelyezése a rajzon (nézetrend) Több képsíkra vetítünk, majd ezeket a rajz síkjába forgatjuk. Elölnézet a P PE b c PF Felülnézet Balnézet PB Elölnézet PE b c a b PF Balnézet a PB c Felülnézet 11

12 Példa a nézetek elhelyezésére Elölnézet Balnézet Felülnézet 12

13 Gépészeti rajzok formai (alaki) követelményei Rajzlapméretek a b a = = 2 b a / 2 b a b = 1 2 m A4: 210x297 13

14 Keret, szövegmező, darabjegyzék 14

15 Méretarány (a valóságos és a rajzi méret aránya) Nagyítás Kicsinyítés Változatlan méret M 2:1, M 5:1, M 10:1 M 1:2, M 1:5, M 1:10, M 1:20, M 1:50 M 1:1 15

16 Vonalvastagságok Két vonalvastagság kötelező: vastag, vékony. Vastag Vékony 0,5 mm 0,18 mm 16

17 Vonaltípusok Folytonos Szaggatott Pontvonal Kétpont-vonal 17

18 Jellegzetes vonaltípus és vastagság párosítások Folytonos, vastag Kontúrok, látható élek. Folytonos, vékony Szaggatott, vastag Törésvonal, méretvonal, sraffozás. Nem látható élek. Szaggatott, vékony Nem látható élek. 18

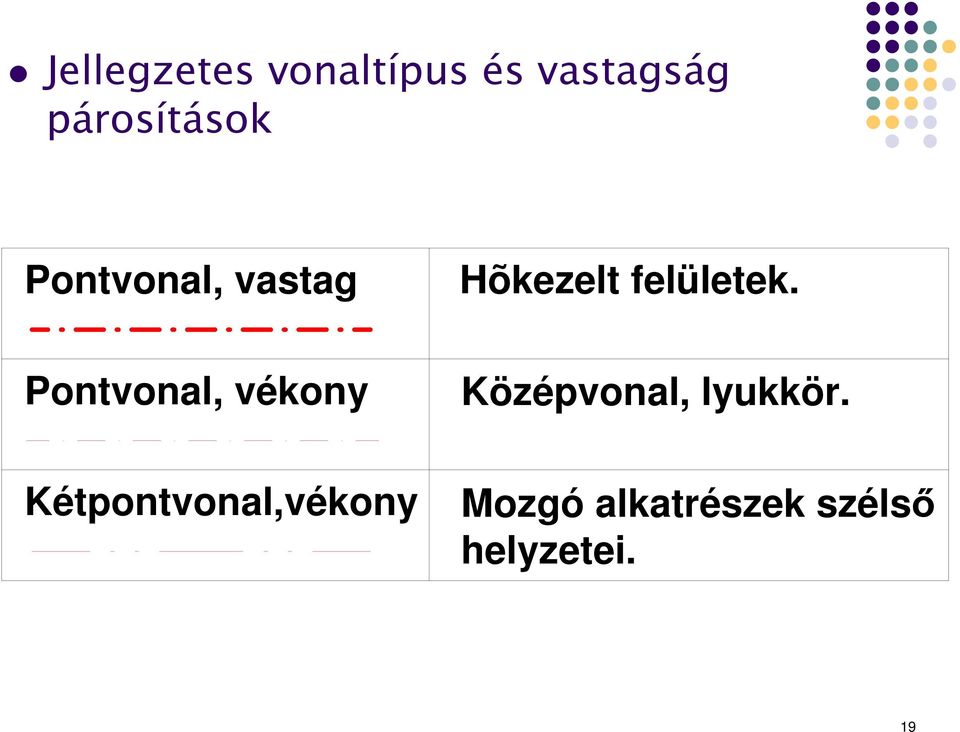

19 Jellegzetes vonaltípus és vastagság párosítások Pontvonal, vastag Hõkezelt felületek. Pontvonal, vékony Középvonal, lyukkör. Kétpontvonal,vékony Mozgó alkatrészek szélső helyzetei. 19

20 Ábrázolás rendezett nézetekben (félbevágott cső) 20

21 Egyéb nézetek Nézetrendtől eltérő nézet 21

22 Résznézet 22

23 Helyi nézet 23

24 Metszetek Teljes metszet 24

25 Egyszerű metszet 25

26 Félmetszet Szimmetrikus alkatrész egyik fele nézetben a másik metszetben ábrázolható. 26

27 Részmetszet (kitörés) Lépcsős metszet 27

28 Nem metszett alkatrészek Tömör gépelemek: csavar, anya, alátét, szegecs, ék, retesz, szeg, tengely Borda, rúd, küllő, golyó, fog Szelvény A tárgy metszősíkban lévő része. A metszősík mögötti részt nem ábrázoljuk. Befordított szelvény Nézeten kívül elhelyezett szelvény 28

29 Nézeten kívüli szelvény A A-A A 29

30 Különleges ábrázolások Szimmetrikus tárgyak Kiemelt részlet Törésvonallal megszakított tárgy Befordított lyukkör Mozgó alkatrész szélső állása Csatlakozó alkatrész Eredeti körvonal (alakítás előtti) Ismétlődő alakzatok Sík felület Négyszögletes nyílások Metszősík előtti részek 30

31 Példa: karimás csőkötés 31

32 Összeállítási rajz 32

33 Kiemelt részlet 33

34 Gépalkatrészek mérettűrése Gyártási pontatlanságok főbb okai: Munkagép és szerszám pontatlansága, kopása Rezgések, deformációk Mérés pontatlansága Gépkezelő hibái (Névleges méret, tényleges méret, méretszóródás.) 34

35 Tűrésezés Megengedett méretszóródás határainak előírása. Névleges méret (N). Jelölések: Alsó határméret (AH). Felső határméret (FH). Tűrés nagysága (T). Alsó határeltérés (AE). Felső határeltérés (FE). Alapeltérés (E). 35

36 Tűrés előírása Nem a határméreteket írjuk elő, hanem azt, hogy mekkora: a tűrésmező nagysága (T), Alapeltérés (E). Pl.: ø20 h8 Tűrésmező nagyságára utal. Alapeltérésre utal. A rajzon táblázatban is meg kell adni a tűrésezett méretek határeltéréseit, pl.: F20 h8-0,

37 Alapeltérés előírása Névleges mérettől függő betűjelet adunk meg. Csapnál kisbetű (pl.: h, j, k) Lyuknál nagybetű (pl.: H, K, P) Az alapeltérés nagysága táblázatból kikereshető. 37

38 Csapok alapeltérései A h jelű alapeltérés értéke nulla. 38

39 Furatok alapeltérései A H jelű alapeltérés értéke nulla. 39

40 Gépalkatrészek illeszkedése Laza: könnyű elmozdítás, szerelés, mert játék van a csatlakozó méretek között. Szilárd: nehéz elmozdítás, szerelés, mert fedés van a csatlakozó méretek között. 40

41 Siklócsapágy kétféle illeszkedése 41

42 Gépalkatrészek illesztése Az illeszkedő méretek tűréseinek összehangolása úgy, hogy a szükséges illeszkedés valósuljon meg. Laza illesztés Mindig játék van. Szilárd illesztés Mindig fedés van. Átmeneti illesztés Vagy játék, vagy fedés van. 42

43 Laza illesztés Szilárd illesztés 43

44 Szabványos illesztési rendszerek Alaplyuk rendszer A furat tűrése H jellegű és az eltérő illesztéseket úgy valósítjuk meg, hogy a csap alapeltérését változtatjuk. Alapcsap rendszer A csap tűrése h jellegű és az eltérő illesztéseket úgy valósítjuk meg, hogy a furat alapeltérését változtatjuk. 44
