1 Nyugat-magyarországi Egyetem Faipari Mérnöki Kar Terméktervezési és Gyártástechnológiai Intézet Gyakorlati segédlet a tervezési feladathoz Mechanikai megmunkálás (OFM, FM BSC) és Ipari Technológiák II. (ITF BSC) tárgyakból Kidolgozta: Papp Tibor egyetemi tanársegéd

2 Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki Kar Gép- és Terméktervezési Tanszék Nyugat-magyarországi Egyetem Faipari Mérnöki Kar Terméktervezési és Gyártástechnológiai Intézet Évközi feladat Faipari technológiák (ITF BSC) tantárgyból Oktató: Dr. Kovács Zsolt egyetemi tanár

3 Feladat értelmezése FELADAT: Meghatározott bútoripari termék és technológiai folyamatának tervezése, például: tömörfa dohányzóasztal tervezése PARAMÉTEREK: A megtervezendő bútoripari termék néhány megkötését, behatárolását tartalmazza, például: Diófából készült faszerkezet, mely tartalmaz egy polcot és a fedőlapja üvegből készül. Méretei tetszőlegesen megválaszthatóak, ergonómiai előírásoknak megfelelnek.

4 A műszaki rajzi dokumentáció A feladatként kapott bútoripari termék teljes műszaki rajzi dokumentációját, mely tartalmazza: Az összeállítási rajzot M 1:10-es méretben, A metszeti rajzokat M 1:5-ös méretben, A rajzok kivitelének minőségi- és műszaki megfelelőségét a gyakorlatvezetővel a gyakorlaton kell egyeztetni. Rajzokról konzultálni a gyakorlatokon, vagy személyes megkeresés útján lehet.

5 A műszaki rajzi dokumentáció A rajzokat Nagy Dániel FM.BSc hallgató készítette Az összeállítási rajz M 1:10-es méretben A termék jellegrajza Befoglaló méretek Alkatrészek tételszámozása Metszetek jelöltése és iránya

6 A műszaki rajzi dokumentáció A rajzokat Nagy Dániel FM.BSc hallgató készítette A metszeti rajz M 1:5-ös méretben Méretek: azokat a méreteket kell megadni, amik nem ábrázolhatók nagyságuknál fogva a csomóponti rajzokon. Tételszámozás Csomóponti rajzok kijelölése és azonosítása

7 A műszaki rajzi dokumentáció A csomóponti rajz M 1:1-es méretben, Minden szükséges adat feltüntetésével, Tételszámozással

8 Darabjegyzék elkészítése A darabjegyzék anyagra és alkatrészre vonatkozó adatok legfontosabb információhordozója, melynek feladatai: Felvilágosítást ad a gyártmányba beépített alkatrészekről, anyagokról, azok féleségéről és mennyiségéről, megmutatja a termék és alárendelt egységeinek összefüggéseit. Az alkatrész- és anyagszükséglet meghatározás alapja Szakinformációkat adhat az egyes anyagokhoz, alkatrészekhez Tételszámmal látjuk el az egyes alkatrészeket, kötő- és szerkezeti elemeket, melyeket a metszeti és csomóponti rajzokon is feltüntetünk.

9 Darabjegyzék elkészítése Részei: Fejléc (adat- vagy szövegmező), mely tartalmazza a gyártmány adatait (mindig a gyártáshoz ad információkat), adattartalmát a felhasználók információszükséglete határozza meg. Tetszés szerinti tételsorok azoknak az elemeknek, részegységeknek az adataival, amelyekből a fejlécben (szövegmezőben) szereplő gyártmány áll, esetenként szakinformációval, szerelési- vagy egyéb megjegyzéssel.

10 Darabjegyzék elkészítése

11 Szabásjegyzék elkészítése

12 Műszaki leírás elkészítése A gyártmányfejlesztés a termék összeállítási és csomóponti rajzaival mutatja be az új termékre vonatkozó elképzeléseket. Ezen kívül a termékről műszaki leírást is készít a következő célokkal: A vállalaton belül azoknak, akik a termék előkészítésén dolgoznak, ebben írja le a tervező az olyan közléseit, melyeket a rajzon nem tudott kifejezni, de az előkészítés során figyelembe kell venni. (pl.: forgalmazással-, vevők extra igényeivel-, minőséggel-, szabványokkal-, előírásokkal kapcsolatos követelmények) A vállalton kívüli elsősorban kereskedő és minőségellenőrzőszerveknek, melyeknek nem áll rendelkezésre a részletes összeállítási és csomóponti rajzdokumentáció, esetlegesen csak egy garnitúra, vagy elemrajz. Ebből a műszaki leírásból kell megismerni a termék jellemzőit, felépítését, minőségi követelményeit.

13 Műszaki leírás elkészítése A műszaki leírások formája és tartalma kötetlen. Részletezése a forgalmazási egységet követi, garnitúrára, vagy elemre vonatkozóan. Szokásos főbb egységei: A termék megnevezése, jele; Általános jellemzői: főbb méretei, megjelenése, funkciója, színe, szerkezete összeépítése, anyagai, készletezése, csomagolása; Vonatkozó minőségi előírások, különleges kikötések, hivatkozások szabványra vagy a megrendelő igényeire; Előre megadható változtathatósági lehetőségek és határok; Extrák, bővíthetőségek, kiegészítők variációi; Egyéb közlendők.

14 Műszaki leírás elkészítése

15 Műszaki leírás elkészítése

16 Műveletterv A gyártástervezés fontos eleme a műveletek pontos helyének, sorrendjének és végrehajtási módjainak megtervezése. A művelettervek célja a munkamenetek tisztázása a közvetlen végrehajtás számára, a munkamenetek leírásában pedig információt biztosítunk azoknak az ellátásához. A műveletterveknek a formai- és tartalmi megkötései lazák, vagy egyáltalán nincsenek, hiszen tartalmi-, mélységi- és tevékenységi jellemzők alapján sokfélék lehetnek, pl.: Műveletterv Műveleti jegyzék Műveleti utasítás Rajzos műveletterv

17 Műveletterv Hagyományos értelemben a művelettervnek nevezzük a termék teljes legyártására vonatkozó olyan dokumentációt mely tartalmazza (ezeket kell elkészíteni a feladatban: A termelés folyamán alkalmazott összes műveleteket, ezek sorrendiségét és egyértelmű meghatározását, azaz a gyártástechnológiai műveleteinek lépéseit (felsorolásos forma) Alkatrészenkénti műveletjegyzéket (táblázatos forma), Műveletek rajzos vázlatát, mely tartalmazza az alkatrészek és gépek összefüggéseit (táblázatos forma) Műveletek végrehajtásának részletes leírását (szöveges forma), mely tartalmazza alkatrészekre bontva a műveletek sorrendiségét, az elvégzendő műveletelemhez szükséges gép-, eszköz- és szerszám megjelölését, Minőségi követelményeket.

18 Műveletterv Alkatrészenkénti műveletjegyzék Példa: A táblázatos forma tartalmazza a termelés folyamán alkalmazott összes műveletet termelési sorrendben (felső fejléc), valamint a gyártmányunk részegységeit tetszőleges sorrendben (függőleges fejléc). Alkatrészenként -el jelöljük a közös metszékben, ha az adott technológiai helyen az alkatrészen alakítás történik. A táblázat kitöltése során számba vesszük az egyes technológiai helyeket az összes alkatrész viszonyában, majd értékeljük a folyamatban az egyes technológiai helyek leterheltségét. (leírás)

19 Műveletterv Alkatrészenkénti műveletjegyzék

20 Műveletterv Vonalas folyamatábra

21 Műveletterv Műveletek rajzos vázlata és Műveleti utasítás Műveletek rajzos vázlata Az összes alkatrész technológiai folyamatábrája alkatrészenként lebontva az adott technológiai hely és gép hozzárendelésével. Műveleti utasítás Műveletek végrehajtásának részletes leírása, mely tartalmazza alkatrészekre bontva a műveletek sorrendiségét, az elvégzendő műveletelemhez szükséges gép-, eszköz- és szerszám megjelölését, azaz az adott gyártmányelem teljes legyártásának leírását technológiai sorrendben.

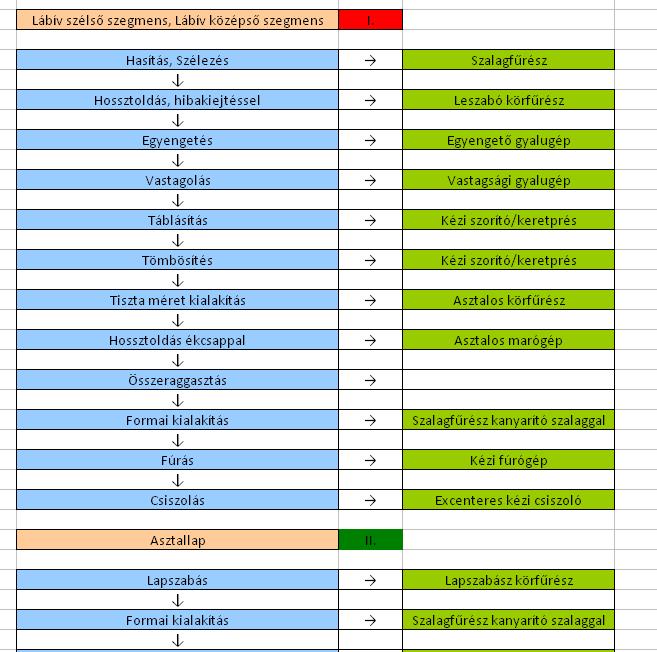

22 Műveletterv Műveletek rajzos vázlata

23 Műveletterv Műveletek rajzos vázlata

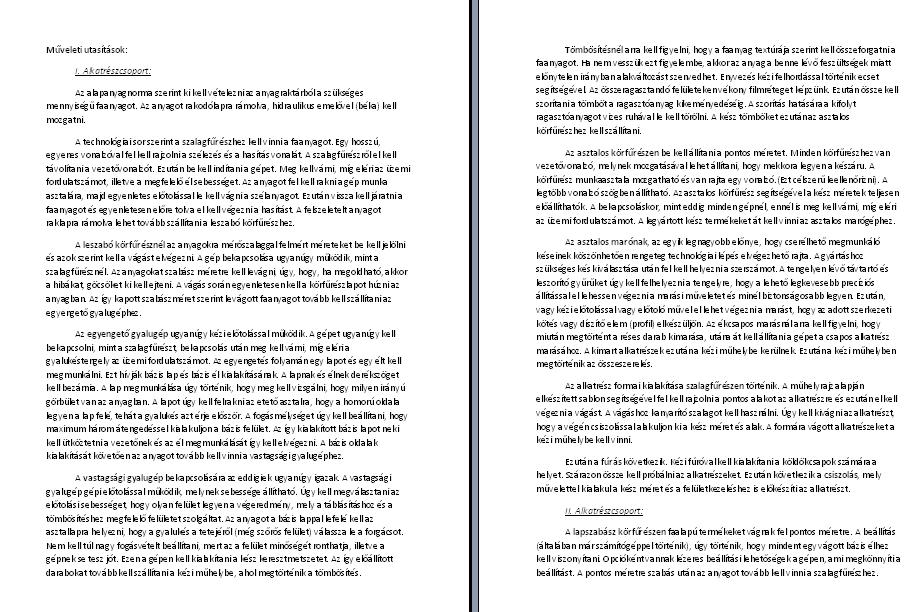

24 Műveletterv Műveleti utasítás

25 Műveletterv Műveleti utasítás

26 Műveletterv Műveleti utasítás

27 Műveletterv Műveleti utasítás

28 Felületkezelés és csomagolás Felületkezelés. A felületkezelő anyagok előzetes kiválasztása, a felhordás rétegeinek száma, módja, bevonat megkeményítésének módja. A termék csomagolásánál az alkalmazandó csomagolási mód és technológia leírására kell szorítkozni.
