1 előadás CAD Rendszerek II AGC2 Piros Attila Budapesti Műszaki és Gazdaságtudományi Egyetem, Gép- és Terméktervezés Tanszék 1 / 18

2 DOKUMENTÁCIÓK FELOSZTÁSA I. Felosztás felhasználás szerint: gyártási dokumentáció szerelési segédlet felhasználói kézikönyv karbantartási utasítás marketinganyag belső kommunikációs segédanyag 2 / 18

3 DOKUMENTÁCIÓK FELOSZTÁSA II. Felosztás formátum szerint: 2D-s dokumentáció raszteres formátumú (pl. képernyőfotó) vektoros formátumú (pl. PDF típusú műszaki rajzok) 3D-s dokumentáció általános formátumú (pl. VRML, 3D-s PDF, U3D) CAD specifikus (ami csak speciális szoftverrel nézhető) Hibrid dokumentáció (pl. 3D-s beágyazott tartalom PDF-ben) 3 / 18

4 DOKUMENTÁCIÓK FELOSZTÁSA III. Felosztás tartalom szerint: Statikus dokumentáció Állóképeket, statikus ábrákat tartalmaz csak (pl. fotórenderelt kép). Dinamikus dokumentáció Mozgó képeket, objektumokat tartalmaz (pl. animáció). 4 / 18

5 GYÁRTÁSI DOKUMENTÁCIÓ I. Alapja a 3D-s modell, már nem manuálisan készülnek a rajzok. 2D-s műszaki rajzok A legelterjedtebb típus. Új elemek a rajzokon: 3D-s axonometrikus vagy perspektivikus nézetek árnyékolt nézetek térbeli robbantott ábrák automatikusan generált furattáblázatok 3D-s rajzok Közvetlen a 3D-s modellek méretezésével jönnek létre. Előnyök: már tervezés közben elkezdődhet a méretezés, tűrésezés kevesebb idő alatt készülnek el (nem kell külön nézeteket készíteni) könnyebb értelmezni a rajzot (tetszőlegesen forgatható, metszhető) 5 / 18

6 GYÁRTÁSI DOKUMENTÁCIÓ II. 2D-s műszaki rajz 3D-s rajz 6 / 18

7 SZERELÉSI SEGÉDLET Kifejezetten a gépek összeszereléséhez készített dokumentáció. szerelési lépések ábrázolása össze- és szétszerelés definiálása szükséges szerszámok, segédanyagok, szerelési utasítások megjelenítése 7 / 18

8 FELHASZNÁLÓI KÉZIKÖNYV A végfelhasználók tájékoztatására készül. Főbb követelmények: többnyelvűség automatikus kapcsolat a CAD modellekkel többféle statikus formátum elektronikus, interaktív formátumban is takartvonalas ábrák generálása 8 / 18

9 KARBANTARTÁSI UTASÍTÁS Segítség a kötelező karbantartásokhoz a következő követelményekkel: többnyelvűség automatikus kapcsolat a CAD modellekkel lehetőség a 2D-s és 3D-s grafika kombinálására utasítások egyértelmű megjelenítése 9 / 18

10 MARKETINGANYAG A termék forgalmazását segítő anyag. Kapcsolatos követelmények: attraktív és realisztikus már a termékfejlesztés korai fázisában elérhető termék megjelenítése a felhasználási környezetében különböző változatok, színsémák ábrázolása 10 / 18

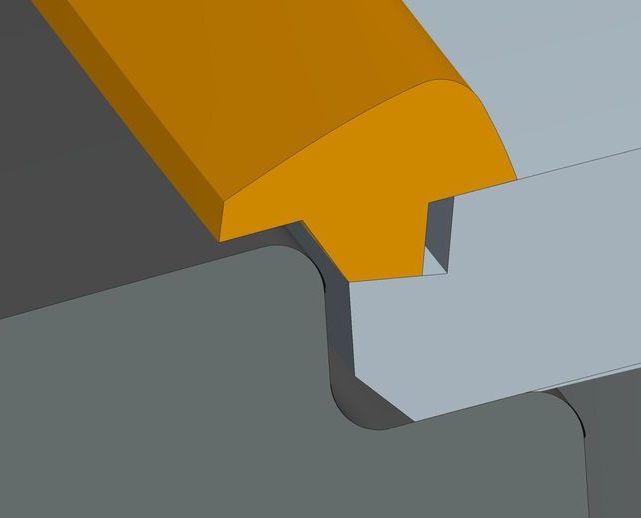

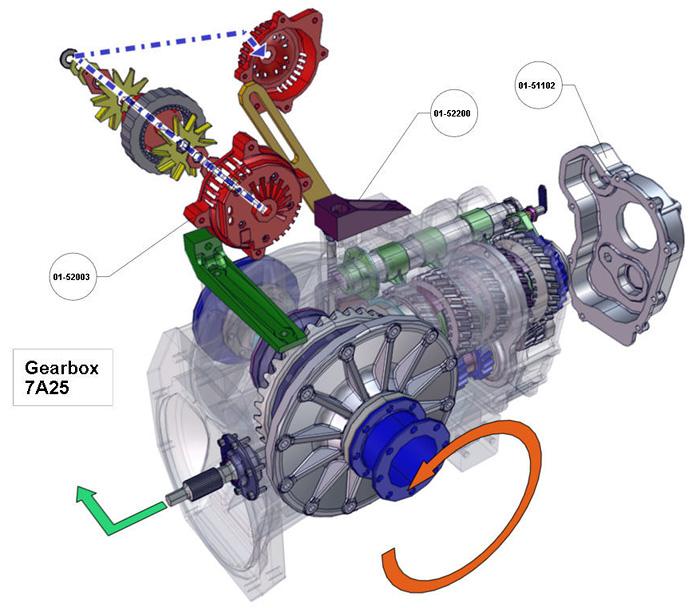

11 BELSŐ KOMMUNIKÁCIÓS SEGÉDANYAG Alapvetően egy cégen belüli kommunikációt segítő anyagok. Jellemzően a műszaki tartalom szemléltetése a fő feladata. Főbb típusai: képernyőfotók 3D-s PDF fájlok utólag feliratozott képek 3D-sen méretezett ábrák 11 / 18

12 2D-S DOKUMENTÁCIÓ Raszteres formátum jellemzői: diszkrét képpontokból áll felbontása meghatározza a minőségét (nagy felbontás jó minőség) elterjedt, általánosan használt formátum 12 / 18

13 2D-S DOKUMENTÁCIÓ Vektoros formátum jellemzői: vektoros leírású rajzelemkből áll nagyítástól független minőség (bármilyen nagyítás jó minőség) speciális programot és megfelelő grafikus teljesítményt igényel a megtekintése 13 / 18

14 3D-S DOKUMENTÁCIÓ általános (pl. VRML, 3D-s PDF, U3D) vagy CAD specifikus formátum tetszőlegesen forgatható és nagyítható egyes komponensek kiemelhetők, átlátszóvá tehetők 3D-s méretekkel támogatott 14 / 18

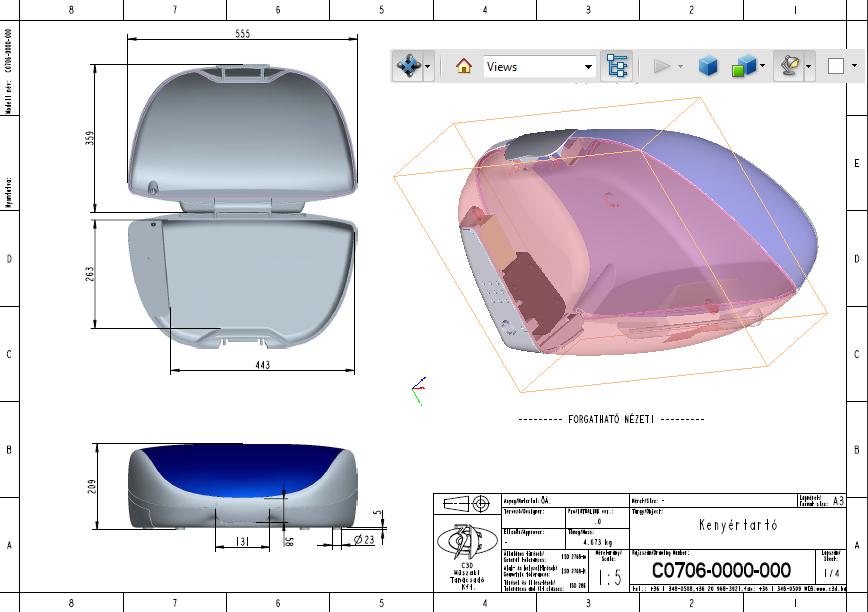

15 HIBRID DOKUMENTÁCIÓ a 2D-s és a 3D-s ábrázolás előnyeit egyesíti 2D: könnyen átlátható 3D: térbeli ábrázolás 15 / 18

16 STATIKUS DOKUMENTÁCIÓ Statikus tartalom, az eddig tárgyalt dokumentum formátumok zöme ilyen. 16 / 18

17 STATIKUS DOKUMENTÁCIÓ Mozgó tartalom, egyre komolyabb animációs lehetőségekkel. 17 / 18

18 DOKUMENTÁCIÓ FEJLESZTÉSI IRÁNYZATAI interaktív felhasználói segédletek (pl. BMW User's Manual) WEB-es megjelenés (3D-s tartalom támogatásával) asszociativitás a CAD modellekkel egyre komplexebb dokumentáció fejlesztési folyamat (pl. egyszerre több nyelven és eltérő helyszíneken párhuzamosítva folyik a dokumentálás) 18 / 18
