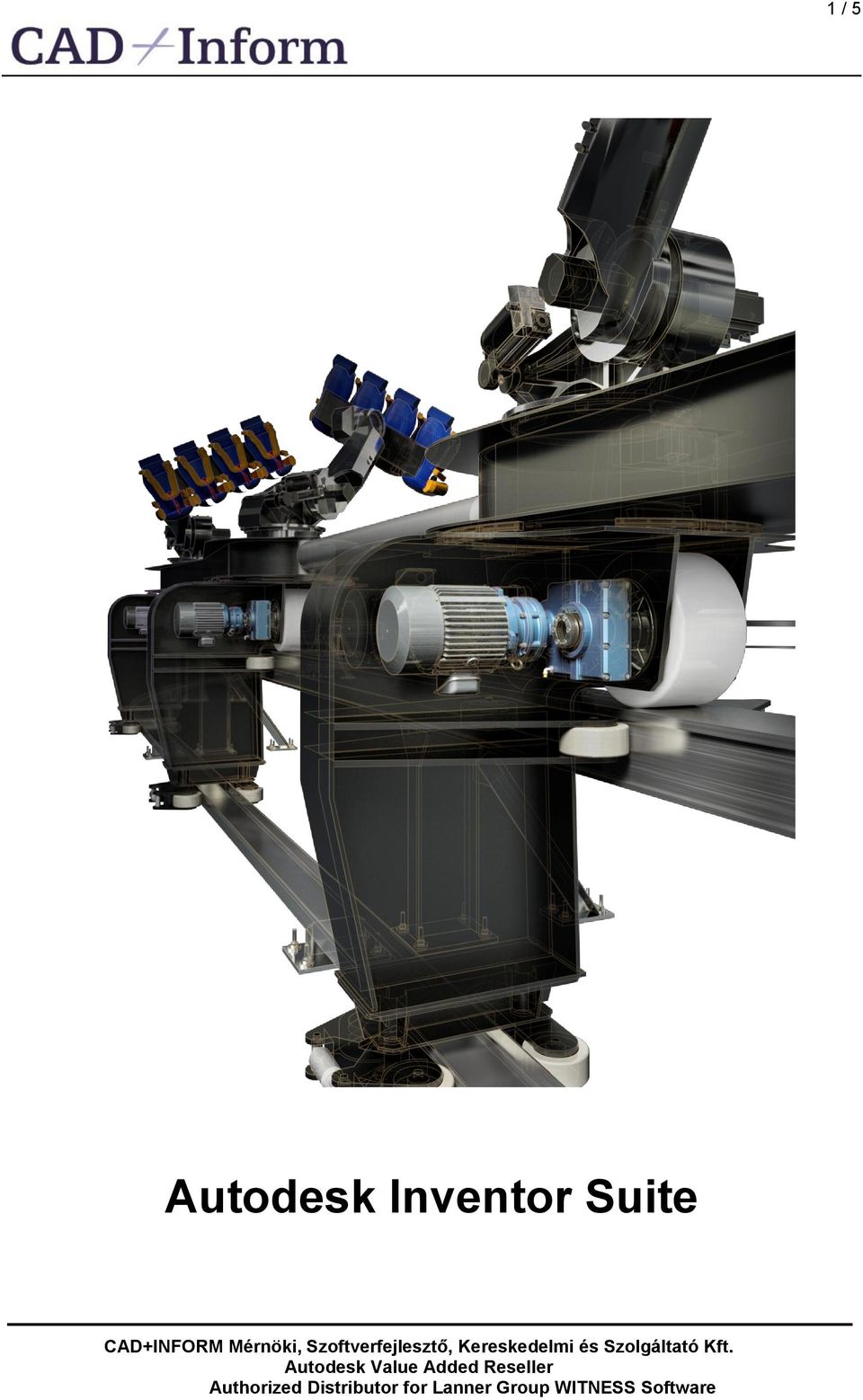

1 1 / 5 Autodesk Inventor Suite

2 2 / 5 Autodesk Inventor Suite Az Autodesk Inventor Suite egy olyan parametrikus tervező - modellező szoftver, melynek segítségével hatékonyan hozhatjuk létre alkatrészeink 3D-s digitális prototípusát. A prototípus segítségével megvizsgálhatjuk terveink működőképességét, tesztelhetjük modelljeinket. A nagy darabszámú alkatrész összeállításokat is kiválóan kezelő program több, a mérnökök munkáját támogató funkciót is tartalmaz, melyek a következők: Lemezmodellező Hegesztett összeállítások készítése Design Accellerator (fék, fogaskerék, csapágy, különböző hajtások tervezése, méretezése) Vázszerkezet készítő Mérnöki kézikönyv Szabványos elemeket tartalmazó könyvtár 2D rajzkészítés Robbantott ábra készítése Ütközésvizsgálat Összeállított modellek működtetése Darabjegyzék Műszaki dokumentáció készítése Fotorealisztikus képkészítés

3 3 / 5 Oktatási tematika 2D vázlatkészítés 1. nap Az Autodesk Inventor Suite szoftverben létrehozott testek, felületek mindegyike egy 2D-s síkbeli vázlatból indul ki. A testelemek megfelelő kialakításához a vázlat szerkesztési lehetőségei és ismeretei elengedhetetlenek. A nap során megismerkednek a kényszerekkel, azok elhelyezésével, továbbá a program beállítási lehetőségeivel is. Rajzi elemek méretpontos elhelyezése Rajzi elemek kényszerezése, mozgatása, forgatása A nézetablakok beállításai az egyes elforgatott koordináta rendszereknek megfelelően Az egyes rajzelemi pontok pontos magadásának módozatai Minden, a nap során tanult funkciót gyakorló feladatok segítségével sajátítanak el a diákok. 3D testelemek létrehozása 2. nap Az Inventor egyik erőssége a 3D-s testmodellek elkészítésében rejlik. Minél tökéletesebb, minél pontosabb modell készül, annál hatékonyabban méretezhető és tervezhető maga az alkatrész is. Ezért elengedhetetlen a megfelelő ismeret a digitális prototípus legyártásához. A 2. nap célja a 3D-s testmodellek elkészítésének, szerkesztésének megismerése. Minden megismert parancsot gyakorló feladatok segítségével sajátítanak el a diákok. Kihúzás Megforgatás

4 4 / 5 Pásztázás Loftolás Meglévő méretek módosítása Méretek automatikus szerkesztése 3D lemezelemek létrehozása 3. nap Az Autodesk Inventor külön lemezmodellező résszel egészül ki. Hatékony használatával rengeteg időt lehet megspórolni a tervezés során. Összetett, bonyolult modellek is elkészíthetők segítségével. A munkát az előre definiált sarokkialakítások egyszerűsítik le. Zárt lapból létrehozott lemezalkatrészek létrehozása Pásztázással kialakított lemezalkatrészek Kivágások elhelyezése Saját kivágó minta készítése Peremezés Sarokkialakítások 2D-s műszaki dokumentáció készítése 4. nap A tervezői munka végeredménye minden esetben az alkatrészek, összeállítások műszaki dokumentációjának elkészítése. Ennek segítségével készülhet el a fizikai prototípus. A műszaki rajznak jól kidolgozottnak, érthetőnek kell lennie. Fontos, hogy a gyártáshoz szükséges elengedhetetlen adatokat, méreteket, metszeteket stb. tartalmazza. A dokumentáció szerves része a darabjegyzék is, melyet az Inventor automatikusan kezel. A 4. nap célja a műszakim rajz elkészítési folyamatának megismertetése.

5 5 / 5 Saját méretstílus létrehozása, szövegstílus hozzárendelése Különféle nézetek létrehozása Metszetek létrehozása Kitörések, részletezések definiálása Darabjegyzék elkészítése Összeállítások elkészítése 5. nap Az elkészült alkatrészek összeszerelésével létrehozhatjuk a végterméket. Az alkatrészek egymáshoz viszonyított helyzete határozza a működőképességet és precizitást. A modul célja, hogy a kényszerek használatával működőképes modellt állítsunk össze. 3D elemek létrehozása összeállításokban 3D elemek elhelyezése összeállításokban 3D kényszerek használata Content Center (tartalomközpont használata) Gyakorlói feladatok megoldása
