2 Innovatívabb megoldásokat tehet le az asztalra Az AutoCAD Civil 3D szoftver jobb módszert kínál az építőmérnöki projektek tervezési, elemzési és dokumentálási feladatainak elvégzésére. Az AutoCAD Civil 3D szoftverrel gyorsabban készíthet jobb minőségű közlekedési, területfejlesztési és környezetvédelmi projekteket. A program célirányosan fejlesztett eszközei támogatják az épületinformáció-modellezési (BIM) folyamatokat és csökkentik a módosítások tervezéséhez, elemzéséhez és megvalósításához szükséges időt. Ennek eredményeképpen több helyzetben elemezheti és optimalizálhatja a projekt teljesítményét. A Civil 3D program földmérési és tervezési eszközei az időigényes feladatok automatizálásával segítik a projekt munkafolyamatainak felgyorsítását. Földmérés A földmérési funkciók továbbra is teljesen beépülnek a Civil 3D szoftverbe, így egységesebb környezetben végezheti el az összes feladatot, többek között a nyers földmérési adatok közvetlen importálását, a legkisebb négyzetek módszerével végzett kiegyenlítést, a földmérési mérések szerkesztését, valamint a földmérési alakzatok és felületek automatikus létrehozását. A földmérési alakzatok csúcspontjait interaktívan hozhatja létre és szerkesztheti, valamint azonosíthatja és szerkesztheti a metsző vonalakat a potenciális problémák elkerüléséhez, így olyan pontok, földmérési alakzatok és felületek jönnek létre, amelyek az egész projektben használhatóak. Felületek és rézsűk A Civil 3D programban a hagyományos földmérési adatokból, például pontokból és törésvonalakból felületeket építhet fel. A felületek egyszerűsítésére szolgáló eszközökkel kihasználhatók a légi fotogrammetria, a lézeres beolvasás és a digitális domborzatmodellek nagy adatkészletei. A felület megtekinthető szintvonalas és háromszögekre bontott megjelenítésben, valamint szintmagasság- és lejtéselemzések is létrehozhatók. A felületek emellett felhasználhatók referenciaként olyan intelligens objektumok létrehozásához, amelyek dinamikus kapcsolatot tartanak fenn a forrásadatokkal. A hatékony rézsűképző eszközök segítségével a csapat bármely tagja elkészítheti a rézsűfelületek modelljeit. Telekkiosztás A program lehetővé teszi, hogy a meglevő AutoCAD rajzelemek konvertálásával, vagy rugalmasabb elrendezési eszközök használatával, és a folyamat automatizálásával hozzon létre telkeket. Egy telek módosításakor a program automatikusan elvégzi a megfelelő módosításokat a szomszédos telkeken is. A fejlett elrendező eszközök pedig lehetővé teszik az előkert bizonyos távolságban történő mérését és a telkek minimális mélység és szélesség alapján való kialakítását. Nyomtervmodellezés A nyomtervmodellezés a vízszintes és függőleges geometriák és a testre szabható keresztszelvény-összetevők egyesítésével hozza létre az utak és egyéb közlekedési rendszerek parametrikusan meghatározott, dinamikus 3D modelljeit. A szoftver beépített alkotóelemeket tartalmaz, többek között forgalmi sávokat, járdákat, elválasztósávokat és összetett sávrendszereket, illetve lehetőség van saját alkotóelemek készítésére is. A modell könnyedén, vizuálisan és interaktívan, vagy az út-jellemző keresztszelvényét meghatározó paraméterekkel szerkeszthető. Az egyes alkotóelemek egyedi tulajdonságai lehetővé teszik a 3D modell számára az ismert jellemzők célként való felhasználását. Csővezetékek A szabályalapú eszközökkel elkészítheti az ivóvíz- és szennyvízvezetékek, valamint az esővíz-elvezető rendszerek terveit. A meglévő csőhálózatokat megtörheti vagy egyesítheti, a változtatásokat pedig grafikus vagy numerikus bemeneten végezheti el, és ütközésvizsgálatot is futtathat. A csőhálózat rajzai helyszínrajzi, hossz-szelvény- és keresztszelvénynézetekben nyomtathatók ki, az anyagok és méretek pedig megoszthatók a külső elemző alkalmazásokkal. Földmunkaszámítások A program segítségével az összetett térfogat vagy az átlag terület módszerekkel gyorsan kiszámíthatja a meglévő és a tervezett felületek földmennyiségeit. Földmozgatási görbéken elemezheti azt a távolságot, amelyen a bevágás és a töltés már kiegyenlíti egymást; az anyagmozgatás mennyiségét és irányát, valamint azonosíthatja az anyagnyerőhelyeket és a lerakási helyszíneket. Kritériumalapú geometriai tervezés Gyorsabban felvázolhatja a helyszínrajzi és hossz-szelvényi nyomvonal-geometriát a helyi szabványokon vagy az ügyfél igényeire szabott szabványokon alapuló tervezési kritériumokkal. A tervezési kényszerek figyelmeztetik a felhasználót, ha megsért egy szabályt, így azonnali visszajelzést nyújt a szükséges módosítások elvégzéséhez. Út- és autópálya-tervezéshez kifejlesztett eszközök A közlekedésspecifikus tervezőeszközökkel hatékonyabban tervezhet utakat és autópályákat. Dinamikus csomópontmodelleket építhet, amelyek automatikusan frissülnek, így a terv optimalizálására koncentrálhat, és biztos lehet abban, hogy a rajzok és a feliratok mindig naprakészek maradnak. A gyakran használt tervezési szabványok alapján gyorsabban helyezheti el a körforgalmakat a táblákkal és az útburkolati jelekkel együtt. Mennyiségszámítási elemzések Kigyűjtheti az anyagmennyiségeket a nyomtervmodellekből, valamint anyagtípusokat rendelhet például a lámpaoszlopokhoz és a tereprendezéshez. Jelentéseket futtathat, és a beépített költségvetésitétel-listák használatával segítheti az aláírásra kész szerződések létrehozását. A pontosabb mennyiségszámító eszközökkel jobb döntéseket hozhat a projekt költségeiről a tervezési folyamat korai szakaszában.

3 Jobb minőségű dokumentáció és jobb koordináció Egységesebb kiviteli dokumentációt készíthet, amely még a terv módosításakor is szinkronban marad a modellel. A tervezés és a dokumentálás intelligens összekapcsolásával az AutoCAD Civil 3D segít javítani a termelékenységet, valamint a tervek és a kivitelezési dokumentumok minőségét. A Civil 3D stílusalapú rajzkészítő folyamata csökkenti a hibák számát és egységesebbé teszi a dokumentációt. Rajzkészítés Automatikusan hozhatja létre a kiviteli terveket, amelyek teljesen feliratozott keresztszelvénylapokat, hossz-szelvényeket és rézsű terveket tartalmaznak. A legfontosabb az, hogy a tervek az xrefek és az adathivatkozások használatával több rajz alapján is készülhetnek. Ennek köszönhetően létrejön egy munkafolyamat, amely lehetővé teszi, hogy a kiviteli tervlapok a modell egyetlen példánya alapján készüljenek. Ráadásul, ha a modell megváltozik, pillanatok alatt frissíthető az összes kiviteli tervlap. Helyszínrajzkészítés A keresztszelvények, a helyszínrajzok és a hosszszelvények tervlapjainak elkészítését sokoldalú eszközök segítik. Az AutoCAD szoftver lapkészlet kezelőjébe tökéletesen illeszkedő Helyszínrajzkészítés varázsló automatizálja a nyomvonalak mentén a lapok és átlapolási vonalak elrendezését, valamint helyszínrajz- és hosszszelvény lapokat hoz létre az elrendezés alapján. A végeredmény számos tervlap, amelyek már készen állnak a feliratozásra és a nyomtatásra. A térképkönyv funkció tervlapokat fektet a projektre, majd térképeket és jelmagyarázatokat hoz létre a teljes lapkészlethez. E funkció kiválóan alkalmas közműtérképek és rézsűtervek létrehozásához. Feliratozás A szoftver feliratai közvetlenül a terv objektumaiból vagy a külső referenciákból származnak, és a terv változásakor automatikusan frissülnek. A szoftver emellett automatikusan követi a rajzi méretarány és a nézettájolás változásait, így azonnal frissíti a feliratokat a nézetablakok nyomtatási méretarányának megváltoztatásakor. Jelentéskészíté Az AutoCAD Civil 3D rugalmasabb, valós idejű, szabadon bővíthető jelentéskészítő eszközt is tartalmaz. Mivel az adatok egyenesen a modellből érkeznek, a jelentések egyszerűbben frissíthetők, így biztosítják a gyorsabb visszajelzést a tervmódosítások során. Rajzstílusok és szabványok Az AutoCAD Civil 3D az egyes országokra sajátosan jellemző CAD-stílusokat biztosítja a rajzok megjelenésének részletes szabályozásához. A stílusok tökéletesen kezelik többek között a színeket, a vonaltípusokat, a szintvonal intervallumokat és a feliratozást. Adathivatkozások és referenciák Az xrefek és az adathivatkozások révén a projekt résztvevői megoszthatják a modelladatokat (például a felületeket, nyomvonalakat és csővezetékeket), és ugyanazt a tervezési objektumot többféle tervezési feladathoz használhatják fel. Az adathivatkozásokból, de akár közvetlenül az xrefekből is készíthet feliratozásokat, így a kiviteli rajzok mindig összhangban maradnak. Fejlett adatkezelés A fejlett adatkezelést igénylő cégek számára az Autodesk Vault technológia a továbbfejlesztett változáskezeléssel, verziókezeléssel, felhasználói engedélyekkel és archiválási szabályozással bővíti tovább az adathivatkozási funkciókat. Tervellenőrzés A mérnöki folyamatok manapság sokkal bonyolultabbak, mint eddig bármikor. A tervellenőrzésben gyakran olyan csapattagok vesznek részt, akik nem használnak CAD szoftvereket, azonban kulcsszerepet játszanak a projektben. A DWF fájlformátumban való közzététel lehetővé teszi a tervellenőrzések digitális kiterjesztését a csapatra. Szakágak közötti koordináció Az Autodesk Revit Architecture épülethéjak AutoCAD Civil 3D szoftverbe importálása lehetővé teszi a közvetlenül az építészektől származó adatok felhasználását, például a közművek csatlakozási pontjait, a tetők területét vagy az épület bejáratait. Ehhez hasonlóan a közlekedéstervezéssel foglalkozó mérnökök közvetlenül a szerkezettervező mérnököknek adhatják át az olyan információkat, mint a hossz-szelvények, a nyomvonalak és a felületek, és így segíthetik a hidak, csatornák és egyéb közlekedési műtárgyak elhelyezését az Autodesk Revit Structure

4 A teljesítmény optimalizálása elemzéssel és látványtervekkel Több különböző tervváltozatot értékelhet ki a tervezési folyamat korábbi szakaszában, majd a piacvezető 3D látványtervező eszközökkel megoszthatja az ötleteit.. Az AutoCAD Civil 3D szoftver beépített elemző és látványtervező eszközei segítenek a különböző tervváltozatok kiértékelésében, így gyorsabban valósíthatja meg az innovatív terveket. Csapadékelvezetés szimulálása és elemzése A csapadékelvezető rendszerek a gyűjtőrendszerek, tározók és csatornák integrált szimulációs eszközeivel tervezhetők meg és elemezhetők. Csökkentheti a fejlesztés utáni műveletek mennyiségét, és elkészítheti a csapadékvíz-mennyiségére és -minőségére vonatkozó fenntarthatósági követelményeket támogató jelentéseket. Több tervezési alternatívát is kiértékelhet, például a bevált, innovatív, környezetbarát kezelési gyakorlatokat a környezetre érzékenyebb és tetszetősebb tervek létrehozásához. Pontosabb kiviteli dokumentumokat készíthet, beleértve a hidraulikai és energiavonalakat, elősegítve ezzel a terv kiértékelését és a közbiztonságot. Térinformatikai elemzés és térképkészítés Az AutoCAD Civil 3D térinformatikai elemző és térképkészítő képességekkel is rendelkezik a mérnöki tervezésen alapuló munkafolyamatok támogatása érdekében. Elemezheti a rajzi objektumok közötti térinformatikai kapcsolatokat. Két vagy több topológia átfedésével új információkat nyerhet ki vagy hozhat létre. Az ütközőzónák létrehozásával és használatával kijelölhetők a más alakzatokhoz képest megadott távolságra lévő alakzatok. Felhasználhat nyilvánosan elérhető térinformatikai információkat, elősegítve ezzel a helyszínválasztást és jobban megértve a tervezési kényszereket a projekt ajánlattételi fázisában. A fenntartható tervezési követelmények betartása érdekében létrehozhat megbízható térképészeti bemutatókat. Pontfelhők Az AutoCAD Civil 3D programban LIDARadatokból hozhat létre pontfelhőket. Importálhatja és ábrázolhatja a pontfelhőadatokat; szerkesztheti a pontadatok stílusát a LAS besorolások, RGB szín, magasság és intenzitás alapján, valamint felhasználhatja az adatokat felületek létrehozására, a helyszín felmérésére és az építőmérnöki tervezési projektek megépített jellemzőinek digitalizálására. Fenntartható tervezés Az AutoCAD Civil 3D segíthet az építőmérnöki projektek fenntarthatóbbá tételében. A helyszíni körülmények és tervezési kényszerek megbízható modellje és az alternatívák kiértékelésének lehetősége innovatívabb és a környezetre érzékenyebb terveket eredményezhet. Az AutoCAD Civil 3D az elismert fenntarthatósági kezdeményezések, például a LEED számos vonatkozását segítő eszközöket tartalmaz, és olyan funkciókat kínál, mint az elemzések és tanulmányok összekapcsolása, a projekt tájolása, a csapadékvíz-kezelési alternatívák stb. AutoCAD platform Az AutoCAD Civil 3D az AutoCAD platformra, a világ egyik vezető CAD szoftverére épül. A világszerte több millió szakképzett AutoCAD felhasználó segítheti a projektek megosztását és gyorsabb teljesítését. Az AutoCAD szoftver DWG fájlformátumával biztonságosan mentheti és oszthatja meg fájljait. A tervadatok tárolásának és megosztásának a legpontosabb és legmegbízhatóbb módja a DWG-technológia használata. Látványtervezés Hatásosabb képi ábrázolásokat hozhat létre, amelyek lehetőséget nyújtanak az érintetteknek a projekt megvalósulás előtti megtekintésére. Az ábrázolások közvetlenül az egyes tervezési alternatívák modelljéből hozhatók létre, ezáltal jobban megérthető a terv hatása a közösségre és az azt körülvevő környezetre. A modell közzétehető a Google Earth térképszolgáltatásban, így a környezetbe helyezve könnyebben érthetővé válik a projekt. Az Autodesk 3ds Max Design programmal fotorealisztikus rendereléseket készíthet a modellekről. Az Autodesk Navisworks programban a Civil 3D modellt felhasználó szimulációkat hozhat létre, amelyek segítenek az érintetteknek megérteni, hogy hogyan fog kinézni és működni a projekt, ha megépül. 64 bites rendszerek támogatása Az AutoCAD Civil 3D támogatja a 64 bites operációs rendszereket, ezért a program képes a nagyobb projektek kezelésére, és jobb teljesítményt és stabilitást biztosít a memóriaigényes feladatok során.

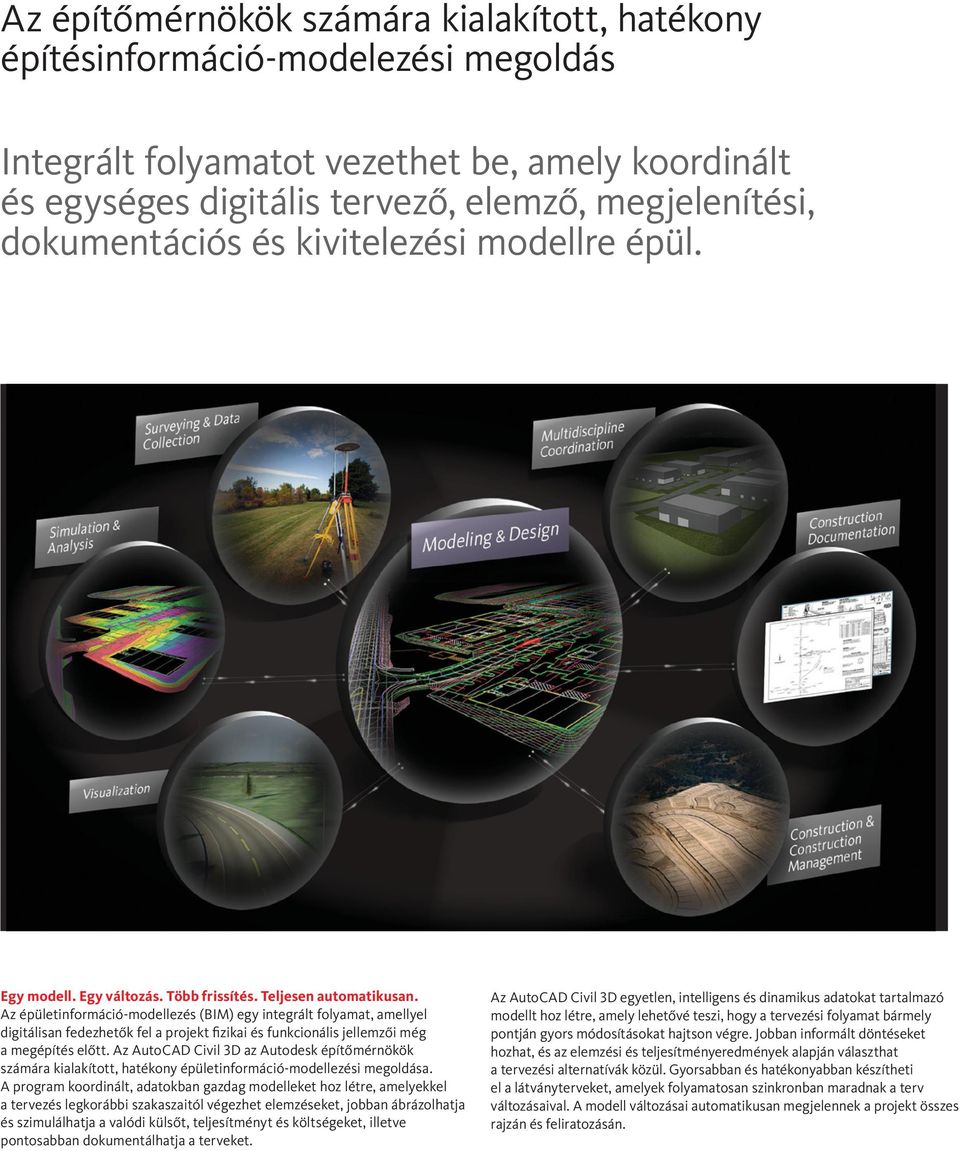

5 Az építőmérnökök számára kialakított, hatékony építésinformáció-modelezési megoldás Integrált folyamatot vezethet be, amely koordinált és egységes digitális tervező, elemző, megjelenítési, dokumentációs és kivitelezési modellre épül. Egy modell. Egy változás. Több frissítés. Teljesen automatikusan. Az épületinformáció-modellezés (BIM) egy integrált folyamat, amellyel digitálisan fedezhetők fel a projekt fizikai és funkcionális jellemzői még a megépítés előtt. Az AutoCAD Civil 3D az Autodesk építőmérnökök számára kialakított, hatékony épületinformáció-modellezési megoldása. A program koordinált, adatokban gazdag modelleket hoz létre, amelyekkel a tervezés legkorábbi szakaszaitól végezhet elemzéseket, jobban ábrázolhatja és szimulálhatja a valódi külsőt, teljesítményt és költségeket, illetve pontosabban dokumentálhatja a terveket. Az AutoCAD Civil 3D egyetlen, intelligens és dinamikus adatokat tartalmazó modellt hoz létre, amely lehetővé teszi, hogy a tervezési folyamat bármely pontján gyors módosításokat hajtson végre. Jobban informált döntéseket hozhat, és az elemzési és teljesítményeredmények alapján választhat a tervezési alternatívák közül. Gyorsabban és hatékonyabban készítheti el a látványterveket, amelyek folyamatosan szinkronban maradnak a terv változásaival. A modell változásai automatikusan megjelennek a projekt összes rajzán és feliratozásán.

6 Az AutoCAD Civil 3D rugalmas eszközöket kínál, amelyekkel innovatív megoldások találhatók az építőmérnöki problémák látszólag végtelen sorára. Cristian Otter vezető tervező Breijn B.V., infrastruktúraosztály Hollandia Vásárlás és további információ Bárhol a világon olyan szakemberekkel léphet kapcsolatba, akik jól ismerik a terméket és az Ön szakterületét, valamint a szoftverlicenc-vásárláson túlmutató értéket kínálnak. Az AutoCAD Civil 3D szoftver licencének megvásárlásához lépjen kapcsolatba egy hivatalos Autodesk forgalmazóval. A legközelebbi forgalmazó megkereséséhez látogasson el a weboldalra. Autodesk tananyagok és oktatás Az Autodesk az Ön igényeihez illeszkedő oktatási megoldásokat kínál, az oktató által tartott vagy önálló ütemben végezhető tanfolyamoktól az online képzési és oktatási forrásokig. Szakértői útmutatást kaphat az Autodesk hivatalos oktatóközpontjaiban (ATC ), online vagy a helyi könyvesboltban elérheti az oktatási eszközöket, és tapasztalatát Autodesk tanúsítványokkal érvényesítheti. További információt a weboldaon talál. Autodesk szolgáltatások és támogatás Lecsökkentheti a befektetések megtérülési idejét, és optimalizálhatja a hatékonyságot a társtermékek, a szolgáltatások, valamint az Autodesk és a partnerei által kínált támogatás, oktatás és képzések segítségével. A legtöbbet hozhatja ki a szoftverből a munka felgyorsítását és a versenyelőny megtartását célzó eszközök és szolgáltatások révén, függetlenül attól, hogy mely iparágban dolgozik. További információt a weboldalon talál. Autodesk Szoftverkövetés Az Autodesk Szoftverkövetéssel azonnal hozzájuthat a Szoftverkövetés időtartama alatt kiadott szoftverfrissítésekhez, valamint hozzáférhet a csak szoftverkövetéssel rendelkező ügyfelek számára elérhető szolgáltatásokhoz és támogatáshoz, amellyel a lehető legtöbbet hozhatja ki Autodesk szoftveréből. További információt a weboldalon talál. E termékismertető 100 százalékban újrahasznosított papírra nyomtattuk. Az Autodesk, az ATC, az AutoCAD, a DWF, a Navisworks, a Revit és a 3ds Max az Autodesk, Inc. és/vagy leányvállalatai és/vagy társvállalatai bejegyzett védjegye vagy védjegye az Amerikai Egyesült Államokban és/vagy más országokban. Minden más terméknév, márkanév vagy védjegy a megfelelő birtokosok tulajdona. Az Autodesk fenntartja a jogot a termék- és szolgáltatásajánlatok, valamint a specifikációk és árak előzetes értesítés nélküli módosítására, és elhárítja a felelősséget jelen dokumentum tipográfiai és grafikai hibáiért Autodesk, Inc. Minden jog fenntartva. 237B MZ01
