1 ŰRTECHNOLÓGIA GYAK. Általában a műszaki rajzokról A forgácsoló gépek áttekintés Konstrukciós szemelvények (GEKKO, BioDOS) ea: dr. Bánfalvi Antal V1/105

2 Műszaki rajz Ha egy dokumentáció nem szöveges részéről beszélünk, általában rajzokra, fotókra gondolunk. A műszaki rajz grafikusan ábrázolt műszaki információ adathordozón, pld. papíron, diszken stb. Az ezzel kapcsolatos dolgokat szabványok tartalmazzák. A műszaki rajz műszaki gondolatok közlésének és rögzítésének eszköze. Megállapítások: Hiba v. félreértés nincs Nemzetközileg elfogadott így világnyelv Vetületekben ábrázol a vetületek alapján kell a tárgyat elképzelni A rajz az elkészítés műveleteire esetleg a sorrendiségre is utal A rajz szakszerű olvasást igényel GY2

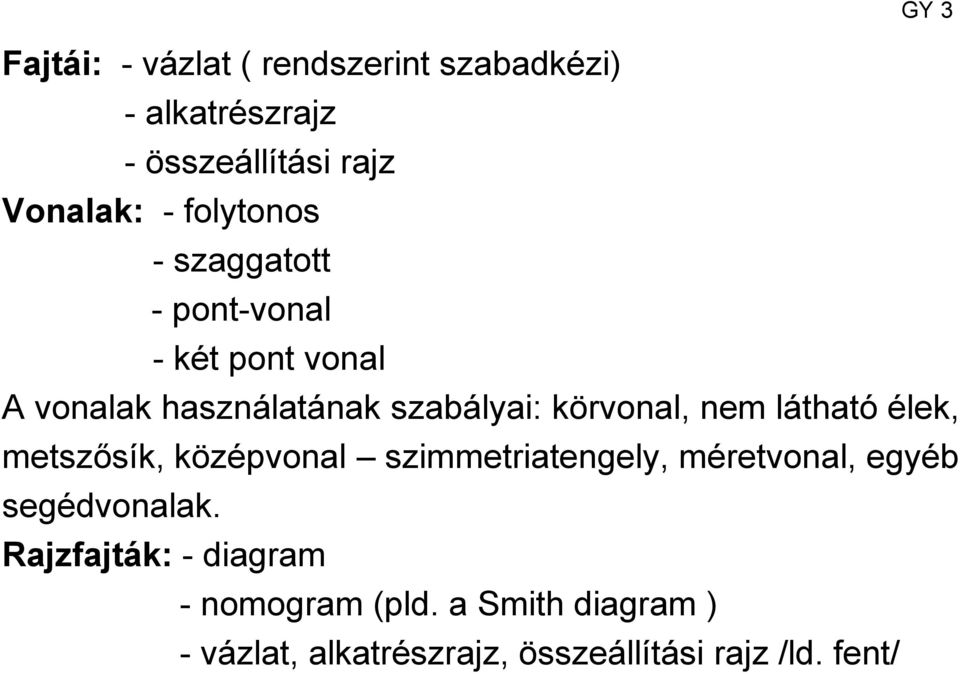

3 GY 3 Fajtái: - vázlat ( rendszerint szabadkézi) - alkatrészrajz - összeállítási rajz Vonalak: - folytonos - szaggatott - pont-vonal - két pont vonal A vonalak használatának szabályai: körvonal, nem látható élek, metszősík, középvonal szimmetriatengely, méretvonal, egyéb segédvonalak. Rajzfajták: - diagram - nomogram (pld. a Smith diagram ) - vázlat, alkatrészrajz, összeállítási rajz /ld. fent/

4 Rajzlap: GY 4 A2 A1 A3 A4 841x1189 mm : A0 A hosszabb oldalt felezzük Megjegyezni A4: 210x297 mm.

5 A rajzon az ábra mellett, alatt, a szövegmezőben stb. még az alábbi információkra van szükség: Az alkatrész neve Anyaga A rajzoló és/vagy tervező Méretarány Darabszám Cégjelzés Dátum Rajzszám Módosítási hivatkozások GY 5

6 GY 6 Európai vetítés: Alulnézet Jobb oldalnézet Elölnézet Bal oldalnézet Hátulnézet Felülnézet Amerikai vetítés: Felülnézet Bal oldalnézet Elölnézet Jobb oldalnézet Hátulnéze t Alulnézet

7 Vetítési módok Axonometriák Vetületek Áthatások (ábrázoló geometria) Átlátszó felület Robbantott ábra Anyagfajták metszete (fém, fa, műanyag, üveg stb.) Méretmegadás: - egy méretet csak egyszer kell megadni GY 7 - egy rajzon belül azonos mértékegységet kell használni - működés szempontjából fontos méretet közvetlenül kell megadni - az ilyen méretszámokat a gyártás és ellenőrzés szempontjából kell elhelyezni

8 A méretmegadás elemei: Méretvonal Segédvonal Mérethatároló Méretszám Mutatóvonal Egyértelmű jelek: - ø keresztmetszetre utal - SR (gömbsugár) - R (sugár) - S ø (gömb átmérő) - keresztmetszetre utal Csavart, szegecset nem metszünk hosszában Csavar, szegecs szabványos kötő elemek jelölni is elég GY 8

9 Méretvonalak /v. segédvonalak / lehetőleg ne keresztezzék egymást Szimmetriavonal ne legyen méretvonal Menetet az orsó külső átmérőjével adjuk meg Tervezést segítő szoftverek az utóbbi évben a 2D-s rendszerek terjedtek el úgymond a rajztábla helyett. Pár éve terjednek a 3D-s szoftverek, amelyekkel összeállításokat ütközéseket analíziseket lehet futtatni FEA (Finite Element Method) A FEA numerikus módszerrel keres megoldást olyan problémára melyet matematikailag csak differenciál egyenletrendszerrel lehet leírni szilárdságtani, dinamikai, termikus illetve áramlástani témákban. GY 9

10 A CAD rendszerek által nyújtott lehetőségek: Drótvázas geometria képzés, Összeállítás modellezés Műszaki rajz készítése szilárd-test modellből A modellek könnyű változtathatósága Döntés-előkészítés többféle változat vizsgálatával Szabványos alkatrészek automatikus generálása Tervek szimulációja próbagyártás nélkül Szoftverek: AutoCAD, Autodesk Inventor CATIA (Computer Aided Three Dimensional Interactive Application) több platformon működő géptervező sv. Solid edge, Solid Works, ArchiCAD, Pro Engineer. GY 10

11 GY11 Mérések: a leggyakoribb eszköz a tolómérő : A tolómérő által mutatott érték leolvasása : 3,58 mm

12 GY 12 Mérési lehetőségek a tolómércével: Érdekességek: a minőségről --- digitális kijelző Céleszközök kaliberek stb.

13 GY 13 További mérőeszközök: Mikrométer, a leolvasható érték: 5,78 mm

14 Forgácsoló gépek: Fúrógép, esztergapad, marógép, köszörű, körfűrész, egyéb darabolók, szikraforgácsolás, GY 14 FÚRÁS - a munkadarabot gépi-satuba kell fogni - a csigafúrók jellemzői - átmérő, hossz, csúcs-szög a csúcs-szög általában szénacélokhoz, puhább fémekhez kisebb csúcs-szögű /hegyesebb/ süllyesztő fúró 90 -os. - speciális csigafúrók: lépcsős, központ fúró, csapos fúró, beton fúró /vídia betétes/, különleges bevonatokkal ellátott fúrók

15 Asztali fúrógép GY 15

16 GY 16 Oszlopos fúrógép Gépi satuk

17 ESZTERGÁLÁS Az esztergát akkor használjuk, ha forgástesteket akarunk kialakítani. Főorsó, tokmány munkadarab forog. Mellékorsó szerszám befogás késtartó két irányban mozgatható - kézi vagy gépi előtolás. GY 17

18 GY 18

19 E 400-as esztergapad GY 19

20 GY 20 CNC eszterga központ Forgó csúcs: A forgó csúcs, vagy csak a csúcs az un. szegnyeregbe helyezhető és a munkadarab megtámasztására szolgál a tokmánnyal ellentétes oldalon.

21 GY 21 MARÁS A marógépet síkfelületek megmunkálására, valamint az azokból induló bonyolult áthatások kialakítására használjuk. Főorsó, tokmány szerszám befogása forog. Mellékorsó gépisatú munkadarab befogása két irányban mozgatható - kézi vagy gépi előtolás.

22 GY 22 Az elvi elrendezés: A marószerszámok /nem a gépek!/ tipusai: Újjmarók homlokmarók és hengermarók, stb.

23 Marógép GY 23

24 GY 24

25 GY 25 Köszörülés Modern termelékeny alakos /szoftverrel segített/ kivágási lehetőségek: a lézeres és a víz-sugaras vágások.

26 GY 26 Darabolás Tárcsás daraboló Áttételes karos olló

27 Körfűrészek GY 27

28 GY 28 A GEKKO születése: ESA, SSC, DLR - diákprojektek Rakéta: L: 5.6m, D: 356mm, max. emelk.: 100 km. Támogatás a MUI részéről Fizikus tanácscadó: Dr. Bencze Pál Soproni Geofiz. I. Mérjünk Ionspektrumot. Ez már az Ionoszféra alja:

29 GY 29

30 GY 30

31 Hogyan lehet mérni? Gerdien Kondenzátor Az áram nagyságr.: na-µa GY 31 A valós kond.

32 GY 32 A kond. bekötése triax kábellel A dolgok megvalósítása

33 GY 33 A belső cső kapton szig-el és az átvezető csapokkal A belső vez. triax kábellel és TNC csatl. - val

34 A trax kábel külső vezetőjének beforrasztása GY 34 Ua. mint fent, biztonsági szigetelésssel

35 Gekko végleges összeállítás GY 35

36 GY 36 Példa: A BEXUS detektor dobozához szükséges fűtőteljesítmény becslése: Átlagos hőátadási tényező: u1=0,6 W/m² MLI fólia típusa: Coolcat 2 NW RUAG Space GmbH, Min. 20 réteg, 2 oldalon több, ez a technológiából jön. u2=0,0056 W/m²K /a kvarcüveg hővezetési tényezője 1,4 W/mK, 2x2 mm réteg/ Külső hőm.:-80c, Belső hőm.:-40c, Felületek: A1: mm², A2: 393 mm²./ 5 db kvarc ablak/. Q1= u1xδtxa1=678,2 mw. Q2= u2xδtxa2=0,1 mw. Q1+Q2=678,3 mw. Általános kép: HŐTAN NAGY MÍNUSZ MI NEM BÍRJA? FŰTÉS HŐSZIGETELÉS

37 A detektordobozok GY 37

38 A detektorok és a fűtőellenállások GY 38

39 A belső rész másik nézete GY 39 Más fűtőbetét

40 Adatlap-LSH20a GY 40

41 Adatlap-LSH20b GY 41

42 Adatlap-LSH20c GY 42

43 Adatlap-LSH20d GY 43

44 MLI fólia adatlap GY 44

45 MLI fólia GY 45

46 Az MLI fólia működése GY 46

47 Műszaki rajz példa GY 47

48 GY 48 Zh kédések: 1. Ismertesse az MLI fóliák tulajdonságait és felhasználási lehetőségeit! 2. Miért használjuk a műszaki rajzainkhoz a vetületi ábrázolást? 3. Milyen mérési pontosság érhető el egy átlagos tolómérővel? 4. Milyen mérési pontosság érhető el egy átlagos mikrométerrel? 5. Miért 90-fokos a sűllyesztő fúró? 6. Soroljon fel még egyéb fúróféléket! 7. Melyek azok a szerszámgépek amelyeknél a szerszám forog? 8. Melyek azok a szerszámgépek amelyeknél a munkadarab forog? 9. Milyen modern kivágási lehetőségek vannak?
