Adaptív modellezési technika használata Feladat: Készítse el az alábbi ábrán látható belsőégésű motor egyszerűsített összeállítási modelljét adaptív technikával!

1 Adaptív modellezési technika használata Feladat: Készítse el az alábbi ábrán látható belsőégésű motor egyszerűsített összeállítási modelljét adaptív technikával! 1 modellezésnél első lépésként az egész szerkezet vázszerkezetét, az un. skeleton modellt kell elkészíteni, amely a későbbi modellezés során referenciaként fog szolgálni. Az eljárás lényege, hogy egy mozgó (nem teljesen definiált) vázlat segítségével tesztelhetjük a mechanizmust valamint a csatlakozási pontokat is rögzíthetjük. Az elkészített referenciának köszönhetően az egyes alkatrészek kiadhatóak különböző részlettervezőknek/tervező csoportoknak, hiszen a referencia és a csatlakozási pontok mindenkinél adottak, a tervező látja hol és hogyan csatlakoznak egymással az alkatrészek. 1. Indítson egy új feladatot! New Default Standard.ipt

2 2. Az XY síkra hozza létre az alábbi vázlatot, helyezze fel a megadott geometriai- és méretkényszereket! Ügyeljen arra, hogy a vázlat a hajtókaron kívül szimmetrikus legyen a függőleges tengelyre, valamint ne definiálja teljesen a hajtókart reprezentáló egyenest! A későbbiekben ugyanis csak így tudja majd mozgatni a mechanizmust Mentse el.ipt néven az elkészült vázlatot! 4. A következő lépésekben a mechanizmus alkatészei fognak elkészülni. Minden egyes elemet úgy kell létrehozni, hogy referenciaként az előző pontokban elkészített modell legyen felhasználva. Kezdje a modellezést a hajtókarral, indítson egy új alkatrészt! New Default Standard.ipt

3 5. Mielőtt bármilyen vázlatot rajzolna, a Manage fülön található Derive parancs használatával hívja be a.ipt-t referenciaként! A felugró ablakban ügyeljen arra, hogy a Sketches fülön belül a referenciavázlatot behívja a program! 3

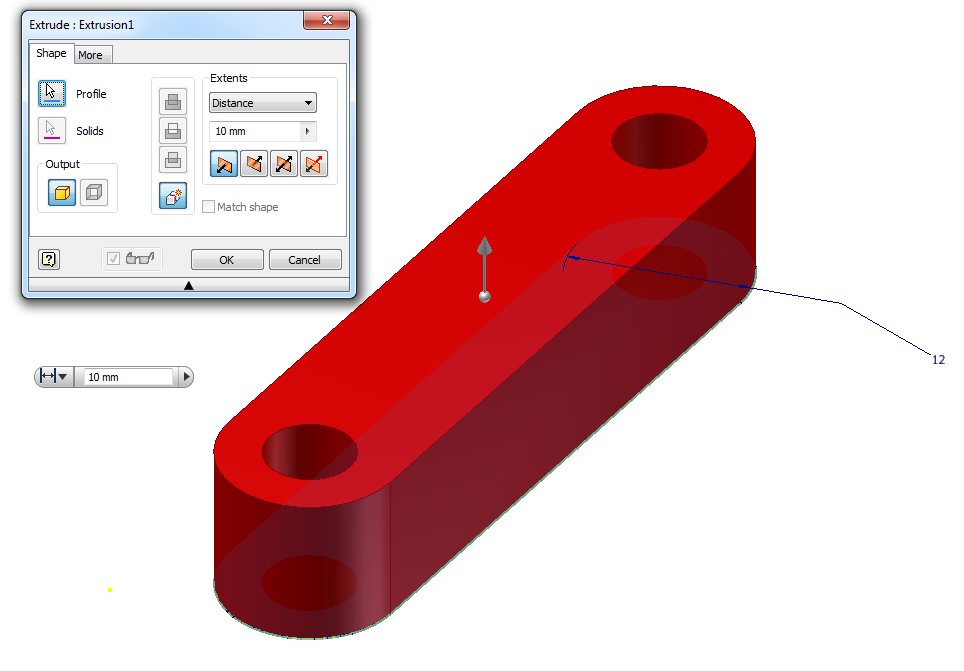

4 6. Ezután az XY síkra hozza létre az alábbi vázlatot! Első lépésként a modellről a Project Geometry parancs segítségével vetítse át a hajtókar referenciáit (az egyenest és a két kört)! 7. Az Extrude (E) paranccsal húzza ki a vázlatot 10mm-re, majd adjon az alkatrésznek Red színstílust! Végül mentse el a modellt Hajtokar.ipt néven! 4

5 8. A kész alkatrésznek így kell kinéznie. 9. Indítson egy új alkatrészt, majd és a Derive parancs használata után az XY síkra hozza létre az alábbi vázlatot! Ügyeljen arra, hogy az előző alkatrészhez hasonlóan a modellről történjen a referenciavonalak (két egyenes és a furatot jelképező kör) vetítése! A Revolve (R) parancs használatával forgassa meg az előbbi vázlatot, állítson be Chrome színstílust, majd mentse el az alkatrészt Dugattyu.ipt néven!

6 11. A Fillet (F) paranccsal kerekítse le a dugattyú két élét 1mm-es kerekítési sugárral! 6

7 12. Az XY síkra hozza létre az alábbi vázlatot. Ügyeljen arra, hogy a referenciákat ebben az esetben is a modellről vetítse át (kivéve az alsó élt). Ezután az Extrude (E) parancs segítségével hozzon létre 10mm-es nagyságú, szimmetrikus negatív értelmű kihúzást! 7

8 13. Egy újabb XY síkra készített vázlatnál vetítse át a modellről az ábrán látható kört, majd az Extrude (E) paranccsal húzza ki a profilt szimmetrikusan, negatív értelemben a teljes testen keresztül! 8

Indítson egy új alkatrészt, és első lépésként hívja be a modellt

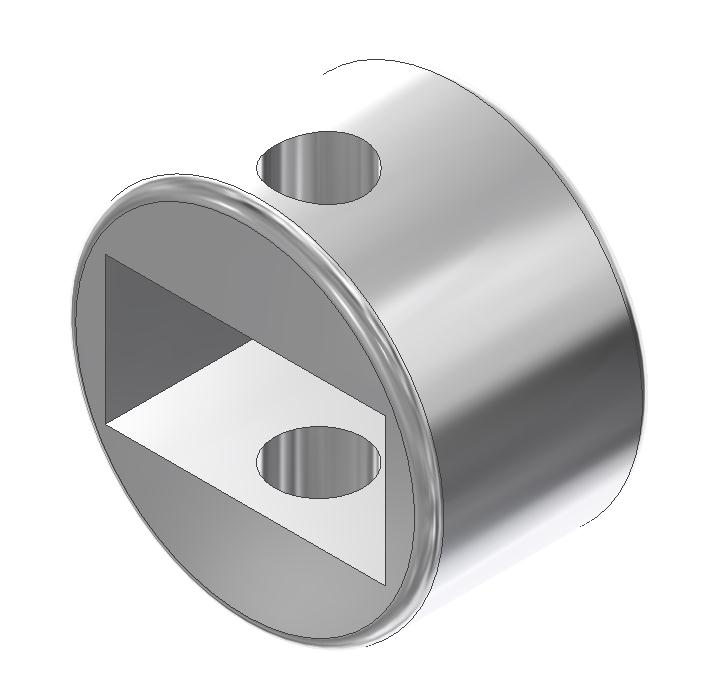

9 14. Mentse el a módosításokat! Az alkatrésznek az alábbi ábrán látható módon kell kinéznie. 15. Indítson egy új alkatrészt, és első lépésként hívja be a modellt referenciaként! Ezután az XY síkkal párhuzamosan, attól 5mm-es távolságra hozzon létre egy munkasíkot! 9

10 16. Ez előző pontban létrehozott síkra készítse el az alábbi vázlatot! A megszokott módon a referenciaköröket a modellről vetítse át! Húzza ki a profilt 5mm-re az XY síktól ellentétes irányban az Extrude (E) parancs segítségével! Színstílusnak válassza a Green opciót! A fenti ábrához viszonyított helyzethez képest az alkatrész felső síkjára hozza létre az alábbi vázlatot, majd húzza ki szintén az Extrude (E) parancs segítségével 10mm-re!

11 18. Az alkatrész másik oldalára pedig a következő vázlatot kell létrehoznia! Referenciaként a modellt használja! Ezután egy újabb Extrude (E) parancs használatával húzza ki a profilt az XY síkig! 11

19. Végül a Mirror parancs segítségével tükrözze le az egész testet az XY síkra! 12 20.

12 19. Végül a Mirror parancs segítségével tükrözze le az egész testet az XY síkra! Mentse el az alkatrészt Tengely.ipt néven! A modellnek a következőképpen kell kinéznie

13 21. Nyisson egy új összeállítást, és helyezze el az előző pontokban létrehozott 3 db alkatrészt! Értelemszerűen kényszerezze össze az elemeket a Constrain (C) parancs segítségével. A következő képet kell látnia. 22. Változtasson meg a.ipt-n belül a vázlatban néhány méretet, módosítson a mechanizmus helyzetén, majd frissítsen az összeállításban! A program az összes alkatrészt újra tudja generálni, hiszen az alkatrészek létrehozásánál referenciának a modell lett felhasználva. 13

14 14 Az elkészült 3D-s összeállítási modellt - megfelelő PDF olvasó esetén - a következő oldalon a modellre történő kattintást követően megforgathatja, szemügyre veheti közelebbről.
