1 9. Előadás Ugrásszerűen változó törésmutató, optikai szálak Ugrásszerűen változó törésmutatójú közeget két, vagy több objektum szoros egymáshoz illesztésével és azokhoz különböző anyag vagy törésmutató rendelésével hozhatunk létre. Például két szorosan egymáshoz csiszolt, különböző törésmutatójú prizmák. TÁMOP C-12/1/KONV projekt 1

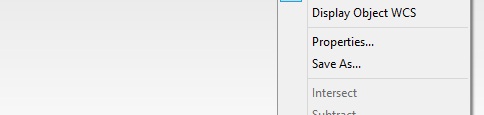

2 Ugrásszerűen változó törésmutató Ezt egyszerűen a két objektum, geometriailag egymáshoz tolásával tehetjük, az eddig már ismert módon. (Lásd: Move lehetőség az objektum kiválasztása és arra jobb egérgombbal való kattintásánál lenyíló menüből.) TÁMOP C-12/1/KONV projekt 2

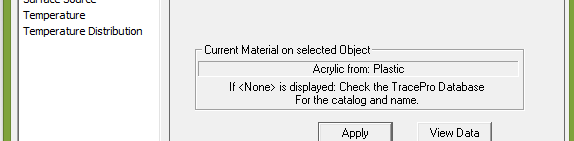

3 Ugrásszerűen változó törésmutató Ezután, a már ismertek szerint a két objektumnak a Properties opcióból megadjuk az anyag típusokat. TÁMOP C-12/1/KONV projekt 3

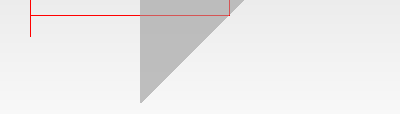

4 Ugrásszerűen változó törésmutató Az ábrán látható két egymáshoz tökéletesen illesztett prizma. Az első az akril törésmutatójával rendelkező, a második a vízével megegyező törésmutatójú prizma. Sugárforrásunkból az alapértelmezett 546 nm hullámhosszú sugarakat bocsájtottunk rá melyek az origóban Y irányban 1 mm-el felfelé lettek tolva és a forrás sugara 5 mm. 1 2 TÁMOP C-12/1/KONV projekt 4
5 A mai, modern információtovábbításban és még számos helyen igen fontos optikai eszköz az optikai szál, melynek működése a teljes visszaverődés jelenségén alapul. Az optikai szál szerkezetileg legegyszerűbb típusa az ún. step-index (ugrásszerűen változó törésmutatójú) szál, ami egy µm átmérőjű magból és az azt körülvevő optikailag ritkább anyagból készült köpenyből áll. Ahhoz, hogy a magba sugár végig a szálban maradjon egy bizonyos kritikus szögnél nagyobb szögben kell, hogy belépjen a szál elején. Ez a szög a következő formulával adható meg: Θ n = arcsin n mag max 1 Ahol n 0 a környezet törésmutatója. 0 n n Amennyiben a fény levegőből lép a magba, a fenti formula a következő egyszerűbb alakot ölti: Θ = köpeny mag 2 2 ( nmag n ) max arcsin köpeny 2 TÁMOP C-12/1/KONV projekt 5
6 TÁMOP C-12/1/KONV projekt 6
7 P: Az optikai szálban történő fényterjedést szimulálandó illesszünk be egy 2 mm átmérőjű 30 mm hosszú hengert és rendeljünk hozzá a BK7- es anyagtípust. Ezután készítsük el a köpenyt, (Insert t / Tube), ) melyet definiáljuk iálj úgy, hogy az tökéletesen illeszkedjen a mag felületére, vastagsága legyen 1 cm és optikailag ritkább anyagú legyen, például BK10 (n köpeny = 1, ,1 nm-re). Definiáljuk a sugárforrásunkat úgy, hogy egy sugár az origóhoz képest -1 mm-re legyen Y és Z irányban. A kritikus beesési szöget határozzuk meg az anyagok törésmutatói alapján. A sugárforrásunk dőlésszögét változtatva és sugárkövetést végezve megfigyelhető, hogy a kritikus szögnél kisebb beesési szög esetén a sugár a mag köpeny határán teljes visszaverődést szenved, az optikai szál végén lép csak ki. TÁMOP C-12/1/KONV projekt 7
8 Ábra: Optikai szálak TÁMOP C-12/1/KONV projekt 8
9 A becsatolási szögnek a kritikus szögnél nagyobb értéket megadva megfigyelhetjük, hogy a sugár a mag-köpeny határon megtörik és a köpeny külső felületéről verődik csak vissza. TÁMOP C-12/1/KONV projekt 9
10 A beépített CAD eszközökkel már képesek vagyunk egy henger alakú testet beilleszteni, azt kedvünk szerint, illetve munkánkhoz megfelelően paraméterezni. Érintőlegesen már láthattuk, hogy atraceproképes az objektumokat kihúzni (Sweep) és elhajlítani (Revolve). Ezen eszközök segítségével lehetőségünk van célunknak megfelelő optikai szálat készíteni, annak felületi és közegbeli tulajdonságait ízlésünk szerint meghatározni. TÁMOP C-12/1/KONV projekt 10
11 Revolve lehetőségei Az első négy paraméter: Kijelölt felület és a hajlítás után keletkező új felület síkjai által be- zárt szög Kihúzás foka Hajlításj görbülete Hajlítás lépései Ha 0 értéket adunk, a hajlítás folytonos Ha nullánál nagyobb értéket, akkor az értéknek megfelelő szá- mú törés lesz benne forgástengely szög A felület eredeti pozíciója A felület síkja sugár TÁMOP C-12/1/KONV projekt 11
12 P: Illesszünk be egy 2 mm átmérőjű, 15 mm hosszúságú hengert. Húzzuk ki az utolsó felületétől még 15 mm hosszúra, majd hajlítsuk meg az X tengely körül 45 -al és 45 mm rádiusszal. (A Calculate a Position using selected surface gomb segíthet) TÁMOP C-12/1/KONV projekt 12
13 Az eredmény: TÁMOP C-12/1/KONV projekt 13
14 Adjunk meg valamilyen közeget, majd definiáljunk egy sugárforrást, és valamilyen szögben irányítsuk a sugarat az optikai szálunkra. Megfigyelhető, hogy, ha megfelelően választjuk ezt az értéket, akkor a sugár a közeghatárokon nem törik meg, hanem visszaverődést szenved, így végig az optikai szálban marad. TÁMOP C-12/1/KONV projekt 14
15 TÁMOP C-12/1/KONV projekt 15
16 P: Köpeny nélküli optikai szálban történő terjedés egyszerű modellezéséhez hajlítsunk meg negyed körben egy vastag üveglemezt az ábrán látható módon! Adjuk meg annak feltételét, hogy az egyik véglapra merőlegesen beeső fénysugár ne lépjen ki a közegből! megjegyzés: Ezen modell pusztán a terjedés jellegét kívánja szemléltetni egy hajlattal rendelkező szálban. A méretek, illetve a szerkezetet alapján nem tekinthető a gyakorlatban használatos optikai szálak modelljének. TÁMOP C-12/1/KONV projekt 16
17 Jelölje r, illetve R a hajlat kisebb, illetve nagyobb görbületi sugarát, d a lemez vastagságát! A bemenő sugár pozícióját jellemezzük x-szel! Az A pontba érkező sugár a lemezben marad, ha a β szög nagyobb a teljes visszaverődés határszögénél: sin ( β ) = x + r 1 R n A β szög akkor a legkisebb, amikor x = 0 (kritikus belépési hely), tehát a sugár bennmaradásának feltétele: r 1 R R n azaz = n azaz R d R n r R d n 1 TÁMOP C-12/1/KONV projekt 17
18 Vizsgáljuk meg mi történhet a fénysugárral a kanyarulat elhagyása után! i)haafelső falat éri el a fénysugár: A φ szög feltétlenül nagyobb β-nál, β mivel φ az ABC háromszög külső, ő β pedig belső szöge. Ezért a teljes visszaverődés feltétele mindenképp teljesül TÁMOP C-12/1/KONV projekt 18
19 ii) Ha az alsó falat éri el a fénysugár: A φ szög szintén feltétlenül nagyobb β-nál, mivel OE < OA = R. Ezért a teljes visszaverődés feltétele mindenképp teljesül. Tehát mind az i), mind az ii) esetben a fénysugár a bal oldali véglapon lép ki. TÁMOP C-12/1/KONV projekt 19
20 A két lehetőséget vizsgáljunk meg a TracePro-val! Első esetben a hajlítás sugara legyen kisebb a kritikus értéknél, így kicsi x esetén a sugár megtörik a hajlatban, majd egy része a lemezben marad, míg a másik része törés után a kilép a hajlatnál. Legyen a beillesztendő lemez 1 mm vastag, 10 mm hosszú Z irányban és 5 mm hosszú X irányban. Az utolsó felület kijelölésével hajlítsuk meg felfelé lé 90 -ban 2 mm-es rádiusszal. A meghajlított felület fölé helyettünk egy 1 mm sugarú forrást, mely merőlegesen 1 sugarat indítson a felületre. Pozíciója legyen a számítások alapján Y = 3, Z = 11,6 mm. Helyezünk el még egy ugyanilyen forrást (más színnel) Y = 3, Z = 12,3 mm-re. TÁMOP C-12/1/KONV projekt 20
21 Mint láthatjuk is, az elmélet szerint a kisebb x-re lévő sugár a hajlatnál megtört. TÁMOP C-12/1/KONV projekt 21
22 Ha a lemezt a kritikusnál nagyobb sugárban hajlítjuk, teljesülni fog a szálban maradás feltétele: TÁMOP C-12/1/KONV projekt 22
23 Mit ismertünk meg? - Szimuláltuk az optikai szálakban történő fényterjedést. Megismertük a TracePro hajlítási funkcióját. Következik: - Gradiens törésmutatójú közegek TÁMOP C-12/1/KONV projekt 23
