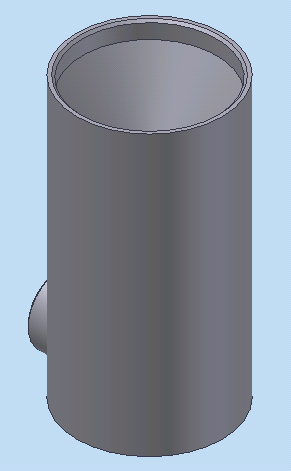

1 Összeállítás 01 gyakorló feladat Összeállítás-modellezés szerelési kényszerek Feladat: Készítse el az alábbi ábrán látható kézi működtetésű szelep összeállítás modelljét! A rajzkészítés nem része a feladatnak! A feladat megoldásához szükséges fájlok: Össz1k_Ház, Össz1k_Zárótest, Össz1k_Kar, Össz1k_Forgató_Kar A feladat célja: Egy egyszerű szerkezet modellezésén keresztül megismertetni az összeállítás modellezés módszertanát, parancsait, az összeállítási kényszereket. Az összeállítás modell alkatrészei Össz1k_Ház Össz1k_Zárótest

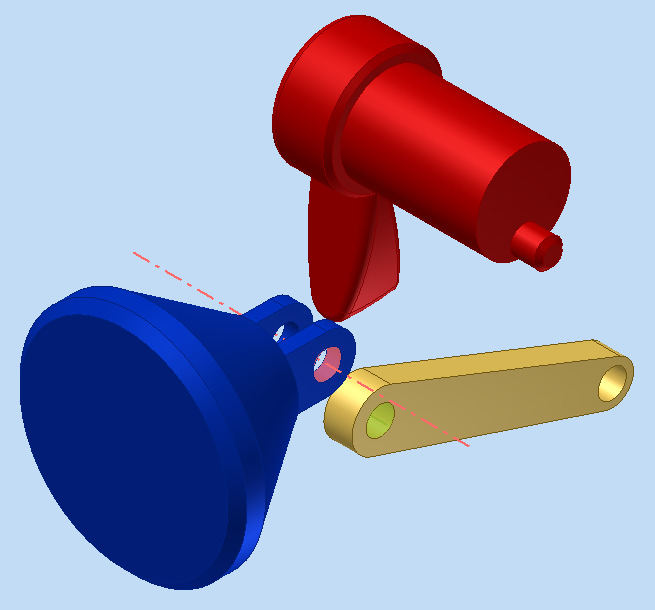

2 Összeállítás 01 Szerelési kényszerek 2 Inventor2010 Össz1k_Forgató_Kar Össz1k_Kar Parancsok: Place; Constrain; Drive Constrain; Half Section View 1) Indítson egy új feladatot az összeállítás templétfájl használatával. New Metric Standard (mm).iam 2) A Place parancs használatával bázis alkatrészként hívja be az Össz1k_Ház nevű alkatrészt! Egy parancson belül többszörözni lehet az alkatrész elhelyezést. Az alkatrészek letételét jobb egérgomb a rajzmezőn, és a Done paranccsal, vagy az Esc gomb megnyomásával lehet befejezni. 3) Helyezze el a további három alkatrészt is a modelltétben. A bázis alkatrész valamennyi szabadságfoka kötött, a további alkatrészek mind a 6 szabadságfoka szabad. 4) Az áttekinthetőség fokozása érdekében színezze át az egyes alkatrészeket. A Zárótest legyen kék, a Forgató_Kar piros, a Kar pedig sárga.

3 Összeállítás 01 Szerelési kényszerek 3 Inventor2010 4) Szerelje össze a Házat és a Zárótestet. A Zárótest 6 szabadságfokának megszüntetéshez a következő szerelési kényszereket használja: a) egybeeső kényszer: a Ház forgástengelye essen egybe a Zárótest forgástengelyével. Az 1. alkatrész kijelölésekor klikkeljen a Ház vékony, belső hengeres felületére, a 2. alkatrész kijelölésekor pedig a Zárótest vékony hengeres felületére! (Előfordulhat, hogy a tengely-tengely egybeeső parancs végrehajtásakor a Zárótest a jobb oldali ábrának megfelelő módon fog elhelyezkedni. Ezt majd egy későbbi egybeeső parancs a helyére teszi.) Az alkalmazott egybeeső kényszer a Zárótest 6 szabadságfokából 4-t eliminált. Megmaradt a Zárótest tengely menti elmozdulása és a tengely körüli elfordulása. Ezt a két mozgási lehetőséget az egérrel ki is lehet próbálni.

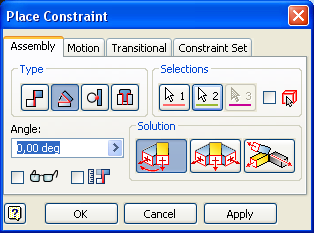

4 Összeállítás 01 Szerelési kényszerek 4 Inventor2010 b) szög kényszer: a Ház kis átmérőjű csövének homloksíkja legyen párhuzamos a Zárótest fülének síkjával. Forgassa el a házat olyan helyzetbe, hogy kijelölhető legyen a kis cső homlok felülete, és hozza olyan helyzetbe a Zárótestet, hogy a fül síkja megjelölhető legyen. A két megjelölt felület közötti szög 0º, azaz a két felület párhuzamos. Ez a kényszer egy újabb szabadságfokot eliminál, 1 szabad szabadságfok marad, a Zárótest tengely irányú elmozdítási lehetősége. c) egybeeső kényszer: a Ház homloksíkja essen egybe a Zárótest homloksíkjával: Hozza szerelési helyzetbe a Zárótestet, majd klikkeljen a Zárótest homloklapjára és a Ház vékony körgyűrű homloklapjára. Az egysíkú opciót kell választani, amikor is a két sík normálisa egy irányba mutat. Ha a Zárótest fordított állású (4a pont második eset), akkor azt az opciót kell választani, amikor a két sík normálisa egymással szemben mutat. 5) Illessze be a házba a Forgató_Kart. A szereléshez használja a beilleszt kényszert. A beilleszt kényszer furat csap szerelését teszi lehetővé egyszerű módon. Csak kör geometriai elem jelölhető meg. A beilleszt kényszer 5 szabadságfokot szüntet meg. Megmarad a beillesztett alkatrész saját tengelye körüli rotációs szabadságfok.

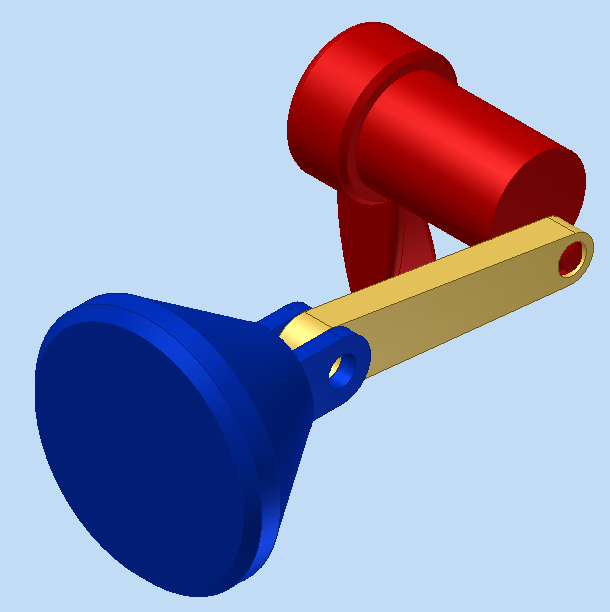

5 Összeállítás 01 Szerelési kényszerek 5 Inventor2010 6) A Ház láthatóságának ideiglenes kikapcsolásával szerelje be a Kart a szerkezetbe. A Kar összeállítási modellbe való beillesztéséhez egybeeső kényszereket használjon. Egybeesik két tengely és a Kar homloksíkja.

6 Összeállítás 01 Szerelési kényszerek 6 Inventor2010 7) A Ház láthatóságának vissza kapcsolásával az összeállítási modell létrehozása befejeződött. 8) A belső kialakítás megtekintéséhez tegye üvegszerűen átlátszóvá a Házat! A Zárótest egysíkú kényszerének letiltásával a Forgató_Kar forgathatóvá válik, és ezzel tanulmányozható a szerkezet kinematikai működése. 9) Az automatikus mozgatáshoz adjon meg egy szögkényszert a Forgató_Karra. A Forgató_Kar Zárótest felöli sík felülete legyen párhuzamos a Zárótest homlokfelületével.

7 Összeállítás 01 Szerelési kényszerek 7 Inventor ) A Forgató_Kar szögkényszerét meghajtva 0-90º között működés közben tanulmányozható a szerkezet. 11) Kapcsolja be az ütközésvizsgálatot, és tapasztalni fogja, hogy a hajtórúd beleütközik a házba. Ütközés -53ºnál. Tegye átlátszóvá a házat, vagy vizsgálja a jelenséget fél modellen! 12) A fél modell megjelenítéséhez vegyen fel az összeállítás környezetben egy munkasíkot! A munkasík az YZ síkkal párhuzamos, és keresztülmegy a Ház forgástengelyén.

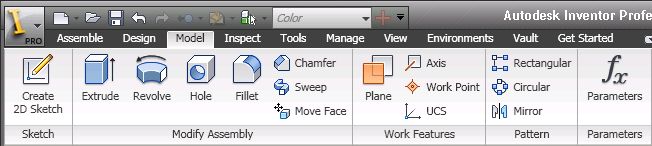

8 Összeállítás 01 Szerelési kényszerek 8 Inventor ) A fél modell megjelenítéséhez válassza a View menücsoport Half Section View parancsát, felező síknak jelölje meg a munkasíkot, majd kapcsolja ki a munkasík láthatóságát! 14) Az ütközés megszüntetése végett az összeállítási környezetben bővítse ki a Ház Ø20-as furatát Ø25-re 30 mm mélyen. A Ház alkatrész megnyitásához az Áttekintőben jobb egérgombbal klikkeljen az Össz1k_Ház sorra, majd válassza az Open parancsot!

9 Összeállítás 01 Szerelési kényszerek 9 Inventor2010 Mentse el a módosított alkatrészt, majd zárja be az alkatrész modellezőt. 15) Ismételje meg az ütközésvizsgálatot. Most már nem lesz ütközés.
