1 Lépcsők és korlátok hozzáadása 10 Ebben a leckében lépcső és korlát objektumokat adhat hozzá az alapvető épületelrendezéshez. A következők létrehozását tanulhatja meg: Többemeletes egyenes lépcső. Többemeletes U-alakú lépcső. Falra erősített korlátok családtípusa, és ezt a típust felhasználhatja az U-alakú lépcsőhöz. Védőkorlát az erkélyre a pavilon fölött. Egyenes lépcső hozzáadása Ebben a gyakorlatban egyenes lépcsőt adhat hozzá a projekthez. Ezután módosíthatja, és többemeletes lépcsővé alakíthatja azt egy, a második emeletről a harmadikra vezető lépcső hozzáadásával. 167

2 Gyakorlatfájl Kattintson a Megnyitás gombra. A Megnyitás párbeszédpanel bal oldali ablaktábláján kattintson a Training Files (gyakorlatfájlok) ikonra, majd nyissa meg a Metric\RAC_SR_01_Straight_Stair_i.rvt fájlt. Lépcső létrehozása 1 A Projektáttekintőben az Alaprajzok csoportban kattintson duplán a 01 - Entry Level elemre. 2 Nagyítson a központi váró alsó részén levő nyílásra. A szaggatott vonalak a födémen a lépcső számára hagyott nyílást jelölik. 3 Kattintson az Alap lap Közlekedés panel Lépcső elemre. 4 Kattintson a Lépcsővázlat létrehozása lap Elem panel Lépcső tulajdonságai parancsra. Ellenőrizze, hogy a megfelelő lépcső családtípus van-e kiválasztva, majd adja meg a lépcső szélességét. 5 Paraméterek megadása a Példánytulajdonságok párbeszédpanelen: Ellenőrizze, hogy a Típus mezőben a 150mm max riser 300mm tread elem van-e kiválasztva. A Méretek terület Szélesség mezőjébe írja be az 1625 mm értéket. Kattintson az OK gombra fejezet Lépcsők és korlátok hozzáadása

3 6 A Rajz panelen ellenőrizze, hogy be legyen jelölve a Járóvonal elem. A Járóvonal beállítás használatakor a program a lépcsőtípus tulajdonságaiban megadott számítási szabályok szerint rajzolja meg a fellépéseket. Mivel még nem biztos abban, hogy milyen hosszú legyen a lépcső, a nyílástól távolabb rajzolja meg a lépcsőt, majd azután mozgassa a megfelelő pozícióba. 7 Kattintson a nyílás jobb oldalára a lépcső kezdőpontjának a megadásához. A járóvonal rajzolása közben a dinamikus kijelző megjeleníti a létrehozott, illetve a fennmaradó fellépések számát. 8 Mozgassa felfelé a mutatót 13 fellépés megrajzolásához, majd kattintson a lépcső végpontjának megadásához. Fejezze be a lépcsőt, hogy létrehozhasson egy pihenőt. 9 Mozgassa felfelé a mutatót, amíg megjelenik a második vonal (vízszintes szaggatott vonal), majd kattintson a második lépcső megkezdéséhez. A pihenők létrehozásakor a segédvonalak segítenek a lépcső járóvonalának az elhelyezésében. Ebben a példában egy olyan pihenőt hozhat létre, amelynek a hosszúsága megegyezik a lépcső szélességével. 10 Mozgassa felfelé a mutatót, amíg csak egy fellépés marad, majd kattintson a második lépcső befejezéséhez. Azért itt kell befejezni a lépcsőt, hogy illeszkedjen a fenti födém széléhez. Ebben a példában felhasználhatja a födém szélét, amely az utolsó fellépésként fog működni. Egyenes lépcső hozzáadása 169

4 11 Kattintson a Módosítás gombra. 12 Rajzoljon egy kijelölő téglalapot a lépcső köré. Jelölje ki a lépcsőt, és helyezze el a födémnyílás közepén. 13 Kattintson a Lépcsővázlat létrehozása lap Módosítás panel Mozgatás parancsra. 14 Jelölje ki a második lépcső felső középső végpontját. 15 Jelölje ki a nyílás tetejének középpontját a lépcső áthelyezéséhez fejezet Lépcsők és korlátok hozzáadása

5 16 Nyomja le az Esc billentyűt. 17 Kattintson a Lépcsővázlat létrehozása lap Lépcső panel Lépcső befejezése elemre. 18 Zárja be a megjelenő párbeszédpanelt. (A födém széle lesz az utolsó fellépés.) Metszeti nézet létrehozása 19 Kattintson a Nézet lap Létrehozás panel Metszet elemre. 20 Kattintson a lépcső fölé (a lépcső vízszintes középpontjánál), hogy megadja a metszet kezdőpontját, és kattintson a lépcső alá, hogy megadja a végpontját. Egyenes lépcső hozzáadása 171

6 21 Nyomja le az Esc billentyűt. 22 Kattintson duplán a metszetfej jelre (a metszetvonal tetejénél) a metszeti nézet megnyitásához. A lépcső objektum módosítása, hogy elérje a harmadik emeletet 23 Jelölje ki a lépcsőt. 24 Kattintson a Lépcső módosítása lap Elem panel Elem tulajdonságai legördülő lista Példánytulajdonságok elemre. 25 A Példánytulajdonságok párbeszédpanelen a Többemeletes felső szintje mezőben válassza ki a 03 - Floor értéket, majd kattintson az OK gombra. Ha többemeletessé tesz egy lépcsőt, akkor a lépcső geometriája megkettőződik, hogy elérje a megadott emeletet fejezet Lépcsők és korlátok hozzáadása

7 26 Nyomja le az Esc billentyűt. 27 Zárja be a fájlt annak mentésével vagy anélkül. U-alakú lépcső hozzáadása Ebben a gyakorlatban egy U-alakú lépcsőt adhat a projekthez az egyik lépcsőházban. Egyemeletesről többemeletesre módosíthatja a lépcsőt, majd meghosszabbítja a harmadik emeletig. U-alakú lépcső hozzáadása 173

8 Gyakorlatfájl Kattintson a Megnyitás gombra. A Megnyitás párbeszédpanel bal oldali ablaktábláján kattintson a Training Files (gyakorlatfájlok) ikonra, majd nyissa meg a Metric\RAC_SR_02_U_Stair_i.rvt fájlt. A lépcső elhelyezése 1 A Projektáttekintőben az Alaprajzok csoportban kattintson duplán a 01 - Entry Level elemre. 2 Nagyítson a lépcsőházra az épület hosszabbik szárnyának jobb végénél. 3 Kattintson az Alap lap Közlekedés panel Lépcső elemre. 4 Kattintson a Lépcsővázlat létrehozása lap Elem panel Lépcső tulajdonságai parancsra. 5 Értékek megadása a Példánytulajdonságok párbeszédpanelen: A Típus mezőben válassza a 150mm max riser 300mm tread elemet. A Többemeletes felső szintje beállításhoz válassza a 03 - Floor elemet. Hozza létre a lépcsőt a harmadik emeletig. A Méretek terület Szélesség mezőjébe írja be az 1140 mm értéket. Kattintson az OK gombra fejezet Lépcsők és korlátok hozzáadása

9 6 A referenciasíkok segítségével helyezze el a lépcsőt: Nyomja le a Tab billentyűt a bal referenciasík bal felső végpontjának kiemeléséhet, majd kattintson a lépcső járóvonala első pontjának megadásához. Mozgassa lefelé a mutatót, és kattintson a bal oldali referenciasík alsó végpontjára. Az első lépcső elhelyezése kész. Az előző módszer segítségével a jobb referenciasík aljánál kezdve helyezze el a második lépcsőt. Láthatja, hogy a program automatikusan létrehozza a pihenőt, így U-alakú lépcső jön létre. A lépcső 1 fennmaradó fellépéssel ér véget, mert az utolsó fellépés a födém széle. U-alakú lépcső hozzáadása 175

10 7 Kattintson a Lépcsővázlat létrehozása lap Lépcső panel Lépcső befejezése elemre. 8 Zárja be a megjelenő párbeszédpanelt. Metszeti nézet létrehozása 9 Kattintson a Nézet lap Létrehozás panel Metszet elemre. 10 Kattintson a bal oldali lépcső fölé (a lépcső vízszintes középpontjánál), hogy megadja a metszet kezdőpontját, és kattintson a lépcső alá, hogy megadja a végpontját fejezet Lépcsők és korlátok hozzáadása

11 11 Nyomja le az Esc billentyűt. 12 Kattintson duplán a metszetfej jelre (a metszetvonal tetejénél) a metszeti nézet megnyitásához. 13 Zárja be a fájlt annak mentésével vagy anélkül. Korlátok módosítása Ebben a gyakorlatban az egész projektben módosíthatja a lépcsőhöz használt korlátok típusát. Létrehozhat egy falra szerelt korlát családtípust, és alkalmazhatja az U-alakú lépcsőre. Korlátok módosítása 177

12 Gyakorlatfájl Kattintson a Megnyitás gombra. A Megnyitás párbeszédpanel bal oldali ablaktábláján kattintson a Training Files (gyakorlatfájlok) ikonra, majd nyissa meg a Metric\RAC_SR_03_Modify_Railing_i.rvt fájlt. Falra szerelt korláttípus létrehozása 1 Az U-alakú lépcső metszetnézetének (Section 2) megnyitása után jelöljön ki egy korlátot. 2 Kattintson a jobb gombbal, és kattintson a Minden példány kiválasztása elemre az összes ilyen típusú korlát kijelöléséhez az egész projektben (nem csak ebben a nézetben). 3 Kattintson a Korlátok módosítása lap Elem panel Típusválasztó legördülő listára, és válassza a 900mm Pipe elemet. 4 Kattintson a rajzterületre a kijelölés törléséhez fejezet Lépcsők és korlátok hozzáadása

13 5 Jelölje ki a fogódzót a lépcső pihenőjénél. Módosítsa a fogódzó szerkezetét olyan típusra, amely a falra van szerelve. A falra szerelt korláttípushoz fogódzó is hozzá lesz adva. 6 Az elem panelen kattintson az Elem tulajdonságai legördülő listai Típus tulajdonságai elemre. 7 A Típus tulajdonságai párbeszédpanelen kattintson a Megkettőzés gombra. MEGJEGYZÉS Egy meglevő objektumtípus megkettőzésével családtípus-variációkat hozhat létre. Egy olyan típus megkettőzésével, amely hasonlít a kívánt típushoz, könnyebben hozhat létre családtípusokat. 8 A Név párbeszédpanelen írja be a Handrail - Pipe Wall Mounted nevet, majd kattintson az OK gombra. 9 A Típus tulajdonságai párbeszédpanelen a Korlátrúd szerkezet mezőben kattintson a Szerkesztés gombra. Törölje a felesleges korlátrudakat az új falra szerelt korláttípusból, hogy csak egy korlát maradjon. 10 A Korlátrudak szerkesztése párbeszédpanelen válassza ki a Korlát 2 elemet, és kattintson a Törlés gombra. 11 Az előző módszerrel törölje az összes korlátrudat a Korlát 1 elem kivételével. 12 Kattintson kétszer az OK gombra. Korlátok módosítása 179

14 13 Nyomja le az Esc billentyűt. Korlátléc családok betöltése 14 Kattintson a Beillesztés lap Betöltés elemtárból panel Család betöltése elemre. Cserélje ki a korláttípus függőleges korlátléceit fali tartókkal és fogódzókkal. Töltse be a korlátléc családokat a projektben, hogy felhasználhassa azokat a korláttípusban. 15 A Család betöltése párbeszédpanel bal oldalán kattintson a Training Files (gyakorlatfájlok) ikonra, és keresse meg a Metric\Families mappát. 16 Nyissa meg a következő családokat: Handrail - Bracket.rfa Handrail - Round w Extension - End.rfa Handrail - Round w Extension - Start-Offset.rfa MEGJEGYZÉS A Ctrl billentyűt lenyomva tartva jelölje ki mindhárom családot, és töltse be őket egyszerre. A korlátléc- és oszloptípusok cseréje 17 Jelölje ki a fogódzót a lépcső pihenőjénél. 18 Az elem panelen kattintson az Elem tulajdonságai legördülő listai Típus tulajdonságai elemre. 19 A Típus tulajdonságai párbeszédpanelen a Korlátléc elhelyezése mezőben kattintson a Szerkesztés gombra. 20 Típusok megadása a Korlátléc elhelyezésének szerkesztése párbeszédpanelen: A Fő minta részen a Regular baluster korlátléc családhoz válassza a Handrail - Bracket: Handrail - Bracket értéket. A korlátban használt függőleges oszlopot egy fogódzótartó váltja fel. Az Oszlopok részen a Start Post korlátléc családhoz válassza a Handrail - Round w Extension - Start-Offset : 1 1/2'' Handrail elemet. A Corner Post korlátléc családhoz válassza a Handrail - Bracket - Handrail - Bracket elemet. Az End Post korlátléc családhoz válassza a Handrail - Round w Extension - End : 1 1/2'' Handrail elemet. A korlátok elején, végén és sarkaiban elhelyezett oszlopokat az előző lépésekben a projektbe betöltött családok váltják fel. 21 Kattintson kétszer az OK gombra fejezet Lépcsők és korlátok hozzáadása

15 A korlát szerkesztése 22 A Projektáttekintő Alaprajzok területén kattintson duplán a 01 Entry Level elemre, és közelítsen rá a hosszabb szárnyban levő lépcsőre. Nem szükséges, hogy a korlát a lépcsőpihenő körüli falon is körbeérjen. Módosítsa a korlátot úgy, hogy minden lépcsőszakasz egy falra szerelt korlátrúddal rendelkezzen. 23 Jelölje ki a külső korlátot, majd kattintson a Korlátok módosítása lap Szerkesztés panel Útvonal szerkesztése parancsra. 24 A Ctrl billentyűt nyomva tartva jelölje ki a pihenő és a bal oldali lépcsőszakasz korlátszakaszait, majd nyomja le a Delete billentyűt. A korlátokat egy vonalként kell megrajzolni, ezért nem helyezhetők el megszakított szakaszokként. A bal oldali lépcső korlátrúdját külön korlátobjektumként hozhatja létre. 25 Kattintson a Korlátok módosítása lap Korlát panel Korlát befejezése elemre. Korlát hozzáadása a bal oldali lépcsőhöz 26 Kattintson az Alap lap Közlekedés panel Korlát elemre. 27 Jelölje ki a bal oldali lépcső bal felső végpontját és a lépcső bal alsó végpontját. MEGJEGYZÉS A végpontok kijelölésekor győződjön meg arról, hogy a belső gyám élre kattint, különben a korlát a falban jön létre. Korlátok módosítása 181

16 28 Kattintson a Korlát útvonalának létrehozása lap Eszközök panel Korlát befogadójának beállítása elemre. A lépcsőobjektumot a korlát befogadójaként kell megadni, hogy a korlát a megfelelő szögben legyen elhelyezve a falon. 29 Jelölje ki a lépcsőt. 30 Kattintson a Korlát útvonalának létrehozása lap Elem panel Korlát tulajdonságai elemre. 31 A Példánytulajdonságok párbeszédpanelen a Típus beállításnál válassza a Handrail - Pipe Wall Mounted elemet, majd kattintson az OK gombra. 32 Kattintson a Korlát útvonalának létrehozása lap Korlát panel Korlát befejezése elemre. Tekintse meg a korlátot 33 Jelölje ki a metszetet. 34 Kattintson a Metszet átfordítása vezérlőre fejezet Lépcsők és korlátok hozzáadása

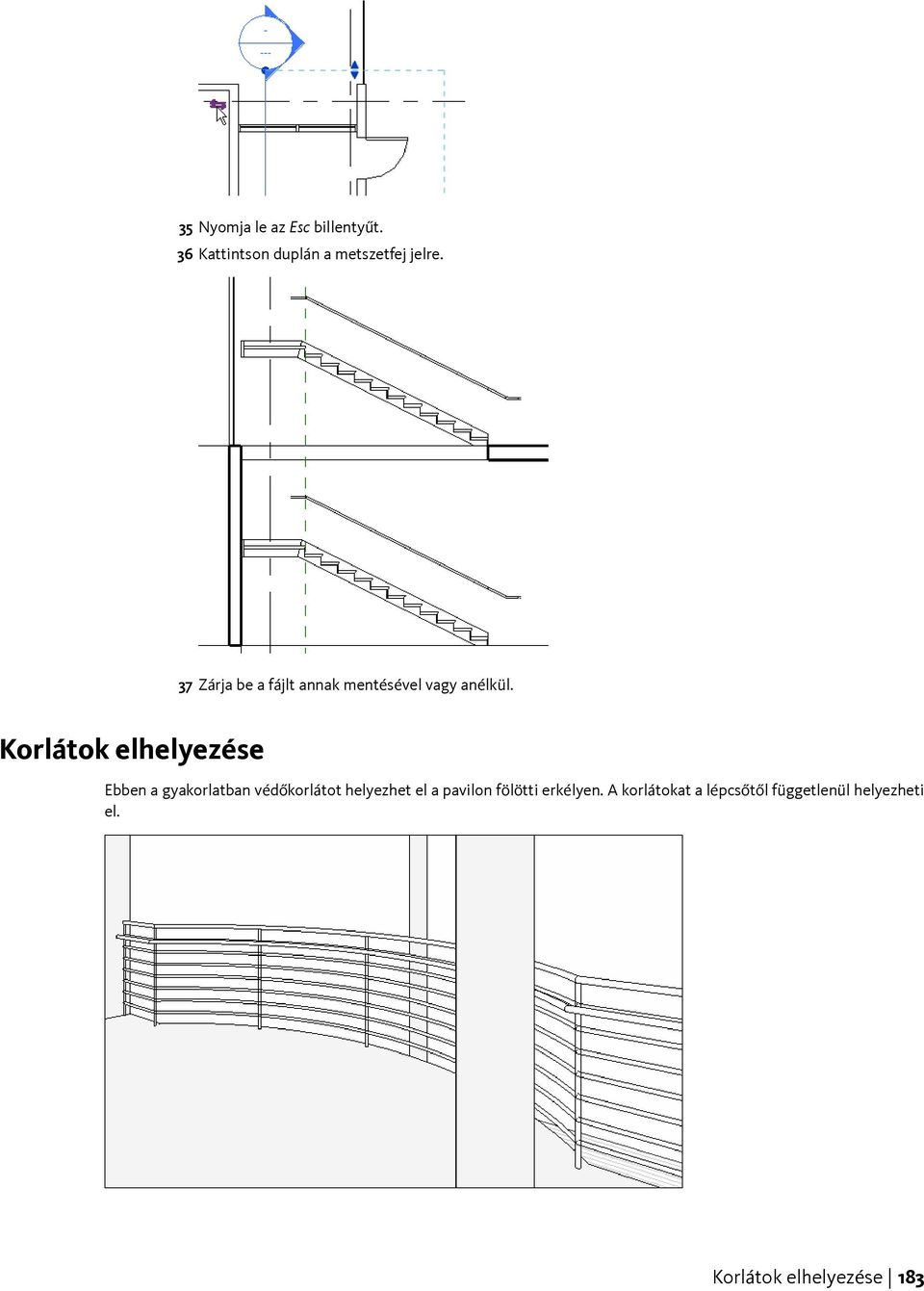

17 35 Nyomja le az Esc billentyűt. 36 Kattintson duplán a metszetfej jelre. 37 Zárja be a fájlt annak mentésével vagy anélkül. Korlátok elhelyezése Ebben a gyakorlatban védőkorlátot helyezhet el a pavilon fölötti erkélyen. A korlátokat a lépcsőtől függetlenül helyezheti el. Korlátok elhelyezése 183

18 Gyakorlatfájl Kattintson a Megnyitás gombra. A Megnyitás párbeszédpanel bal oldali ablaktábláján kattintson a Training Files (gyakorlatfájlok) ikonra, majd nyissa meg a Metric\RAC_SR_04_Place_Railing_i.rvt fájlt. Lépcső létrehozása 1 A Projektáttekintőben az Alaprajzok elem alatt kattintson duplán a 02 - Floor elemre, és nagyítson az épület közepénél található erkélyre. 2 Kattintson az Alap lap Közlekedés panel Korlát elemre. 3 Kattintson a Korlát útvonalának létrehozása lap Elem panel Korlát tulajdonságai elemre. 4 A Példánytulajdonságok párbeszédpanelen a Típus beállításnál válassza a Guardrail - Pipe elemet, majd kattintson az OK gombra. 5 Kattintson a Korlát útvonalának létrehozása lap Rajz panel (Jelöljön ki vonalakat) elemre. 6 A Lehetőségek sorban az Eltolás mezőbe írja be a 100 mm értéket. A födém lemezszegély szélét használja fel a korlát geometriájának alapjául. 7 Kattintson az erkély födémjének három szélére, hogy az eltolás befelé essen. MEGJEGYZÉS Győződjön meg arról, hogy a függőleges vonalakhoz nem a függönyfalat, hanem a födém szélét választja ki, hogy ne kelljen metszeni a rajzot fejezet Lépcsők és korlátok hozzáadása

19 8 Kattintson a Korlát útvonalának létrehozása lap Korlát panel Korlát befejezése elemre. 9 Nyomja le az Esc billentyűt. 3D nézet létrehozása 10 Kattintson a Nézet lap Létrehozás panel 3D nézet legördülő lista Kamera elemre. Helyezzen el agy kamerát, hogy 3D nézetben lássa az elhelyezett korlátot. 11 Kattintson a nézőpont elhelyezéséhez, majd kattintson a nézetcél elhelyezéséhez az ábrán látható módon. Korlátok elhelyezése 185

20 12 Nyomja le az Esc billentyűt, és tekintse meg a korlátot a 3D nézetben. 13 Zárja be a fájlt annak mentésével vagy anélkül fejezet Lépcsők és korlátok hozzáadása
