1 1. feladat CAD alapjai c. tárgyból nappali tagozatú ipari formatervező szakos mérnök hallgatóknak Vetületek képzése, alkatrészrajz készítése (formátum: A4) Készítse el a gyakorlatvezető által kiadott, mintalapon szereplő tárgy háromdimenziós modelljét. A modell elkészítéséhez szükséges méreteket az ábra mellett található szöveges információ tartalmazza. Határozza meg, hogy a tárgy alkatrészrajzának elkészítéséhez milyen nézetekre ill. metszetekre van szükség. A Solid Edge program segítségével készítse el a 3 dimenziós test alkatrészrajzát. Helyezze el a szükséges méreteket, és felületérdességi jeleket az ábrán. Készítsen szövegmezőt, és keretet a rajznak. Ehhez hasonlóan, további két feladatot kell megoldaniuk a hallgatóknak: A második alkatrész (A sorozat) esetén a méretek nélküli modell, arányaiban feleljen meg a mintalapon szereplő testnek. Ehhez segítségképpen vegye figyelembe a feladatkiírásban szereplő befoglaló méreteket. Készítse el a test alkatrészrajzát (nézetek, metszetek, méretezés, felületérdesség, stb). Készítse el a rajz keretét és kitöltött szövegmezőjét. Ezt a feladatrészt mindenki otthon befejezheti, ill. elkészítheti. A harmadik alkatrészről (B sorozat) a feltüntetett méretek alapján 3D-s modellt és alkatrészrajzot kell készíteni M1:1 méretarányban (nézetek, metszetek, méretezés, felületérdesség, stb). Készítse el a rajz keretét és kitöltött szövegmezőjét. Ezt a feladatrészt mindenki otthon befejezheti, ill. elkészítheti. A 3 rajzot elektronikusan, és nyomtatva is be kell adni. A gyakorlatvezető a nyomtatott rajzokat a hallgató mappájában tárolja. Szövegmező: Tankör: Neptun: Anyag: Tömeg: Tárgy: M. arány: Rajzszám: 15 Név: Beadási határidő: Az első rajzot óra végén, a másik kettőt a 2. hét óra elején Bihari Zoltán egyetemi adjunktus tárgyfelelős Dr. Szente József egyetemi docens tárgyelőadó

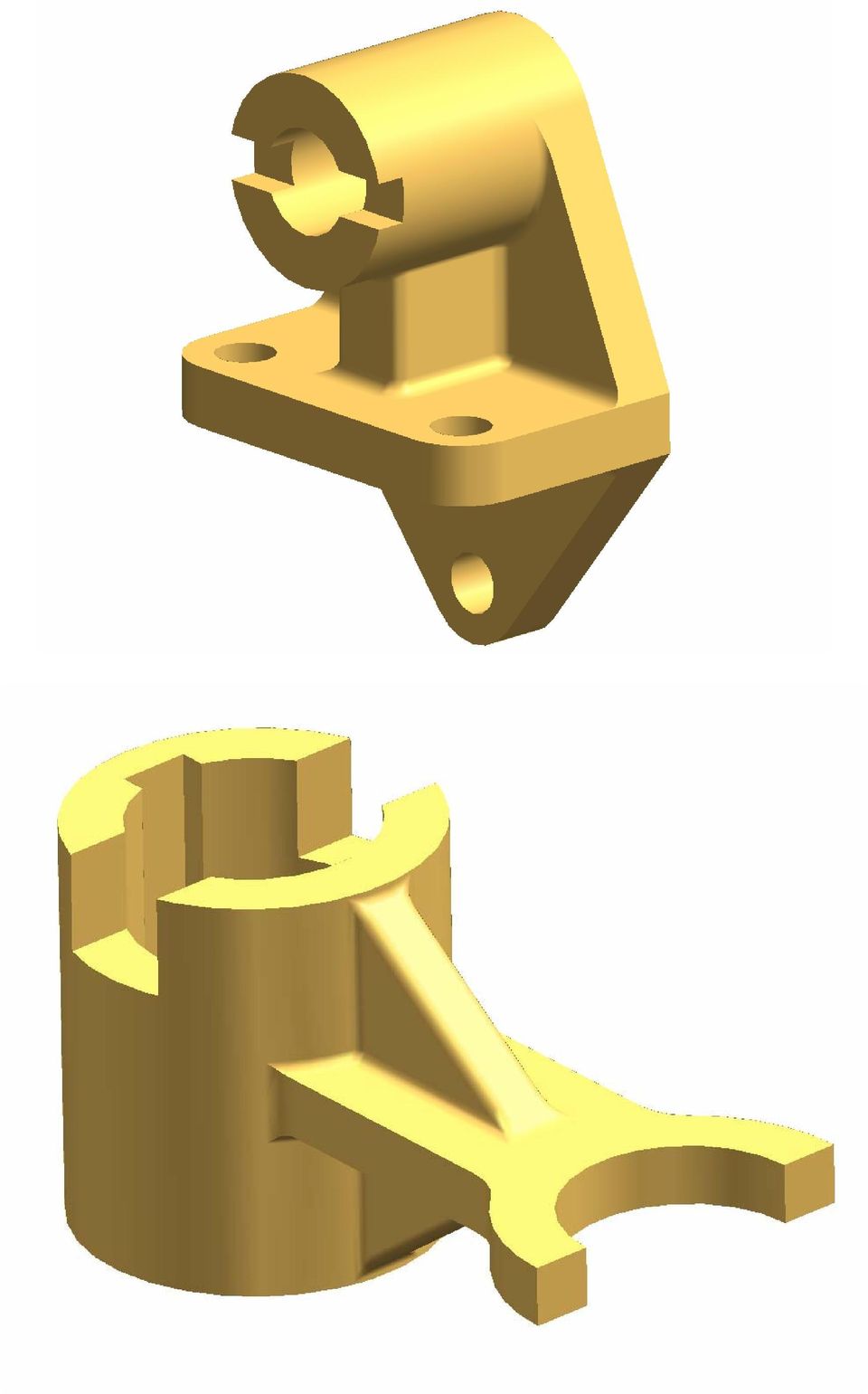

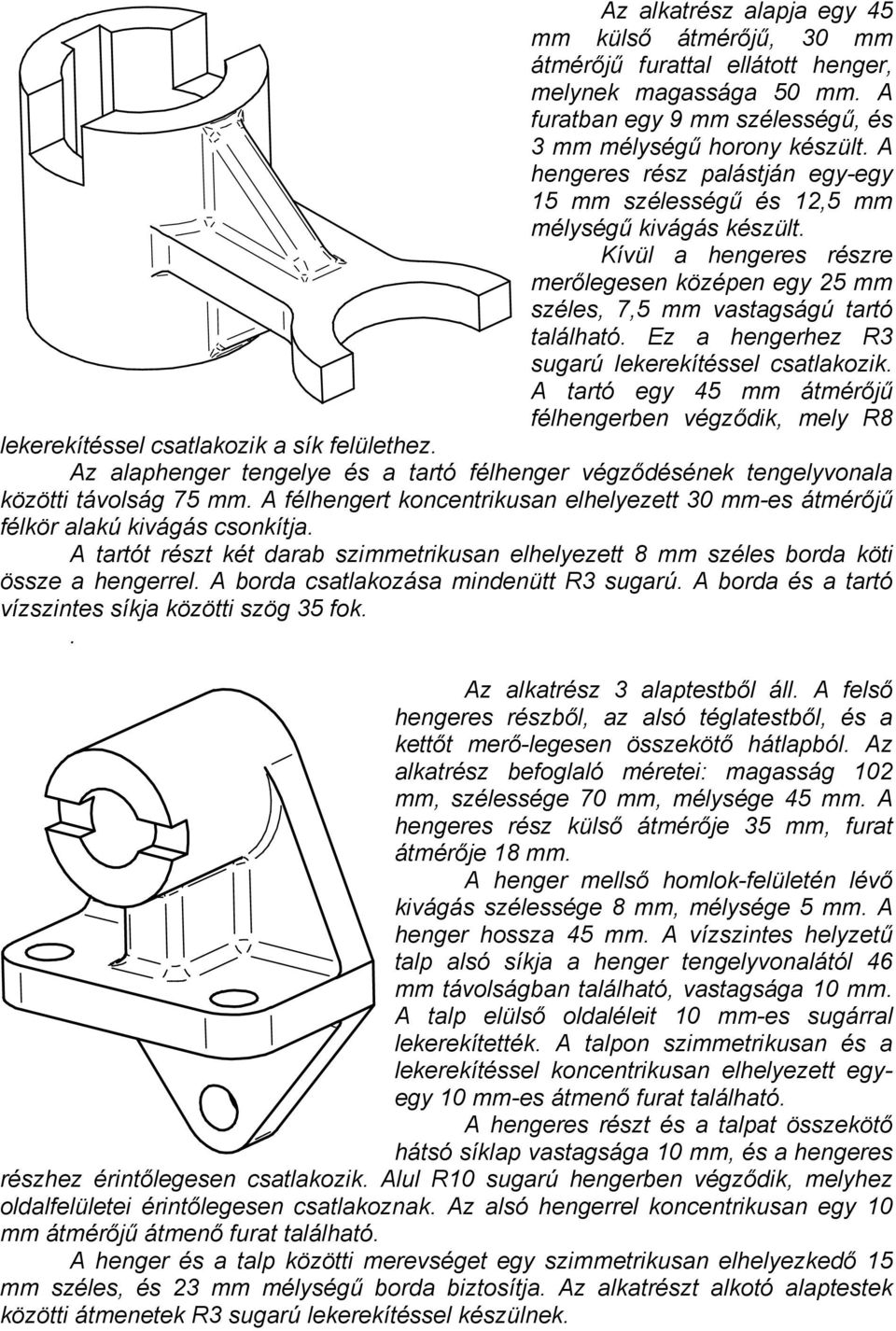

2 Az alkatrész alapja egy 45 mm külső átmérőjű, 30 mm átmérőjű furattal ellátott henger, melynek magassága 50 mm. A furatban egy 9 mm szélességű, és 3 mm mélységű horony készült. A hengeres rész palástján egy-egy 15 mm szélességű és 12,5 mm mélységű kivágás készült. Kívül a hengeres részre merőlegesen középen egy 25 mm széles, 7,5 mm vastagságú tartó található. Ez a hengerhez R3 sugarú lekerekítéssel csatlakozik. A tartó egy 45 mm átmérőjű félhengerben végződik, mely R8 lekerekítéssel csatlakozik a sík felülethez. Az alaphenger tengelye és a tartó félhenger végződésének tengelyvonala közötti távolság 75 mm. A félhengert koncentrikusan elhelyezett 30 mm-es átmérőjű félkör alakú kivágás csonkítja. A tartót részt két darab szimmetrikusan elhelyezett 8 mm széles borda köti össze a hengerrel. A borda csatlakozása mindenütt R3 sugarú. A borda és a tartó vízszintes síkja közötti szög 35 fok.. Az alkatrész 3 alaptestből áll. A felső hengeres részből, az alsó téglatestből, és a kettőt merő-legesen összekötő hátlapból. Az alkatrész befoglaló méretei: magasság 102 mm, szélessége 70 mm, mélysége 45 mm. A hengeres rész külső átmérője 35 mm, furat átmérője 18 mm. A henger mellső homlok-felületén lévő kivágás szélessége 8 mm, mélysége 5 mm. A henger hossza 45 mm. A vízszintes helyzetű talp alsó síkja a henger tengelyvonalától 46 mm távolságban található, vastagsága 10 mm. A talp elülső oldaléleit 10 mm-es sugárral lekerekítették. A talpon szimmetrikusan és a lekerekítéssel koncentrikusan elhelyezett egyegy 10 mm-es átmenő furat található. A hengeres részt és a talpat összekötő hátsó síklap vastagsága 10 mm, és a hengeres részhez érintőlegesen csatlakozik. Alul R10 sugarú hengerben végződik, melyhez oldalfelületei érintőlegesen csatlakoznak. Az alsó hengerrel koncentrikusan egy 10 mm átmérőjű átmenő furat található. A henger és a talp közötti merevséget egy szimmetrikusan elhelyezkedő 15 mm széles, és 23 mm mélységű borda biztosítja. Az alkatrészt alkotó alaptestek közötti átmenetek R3 sugarú lekerekítéssel készülnek.

3

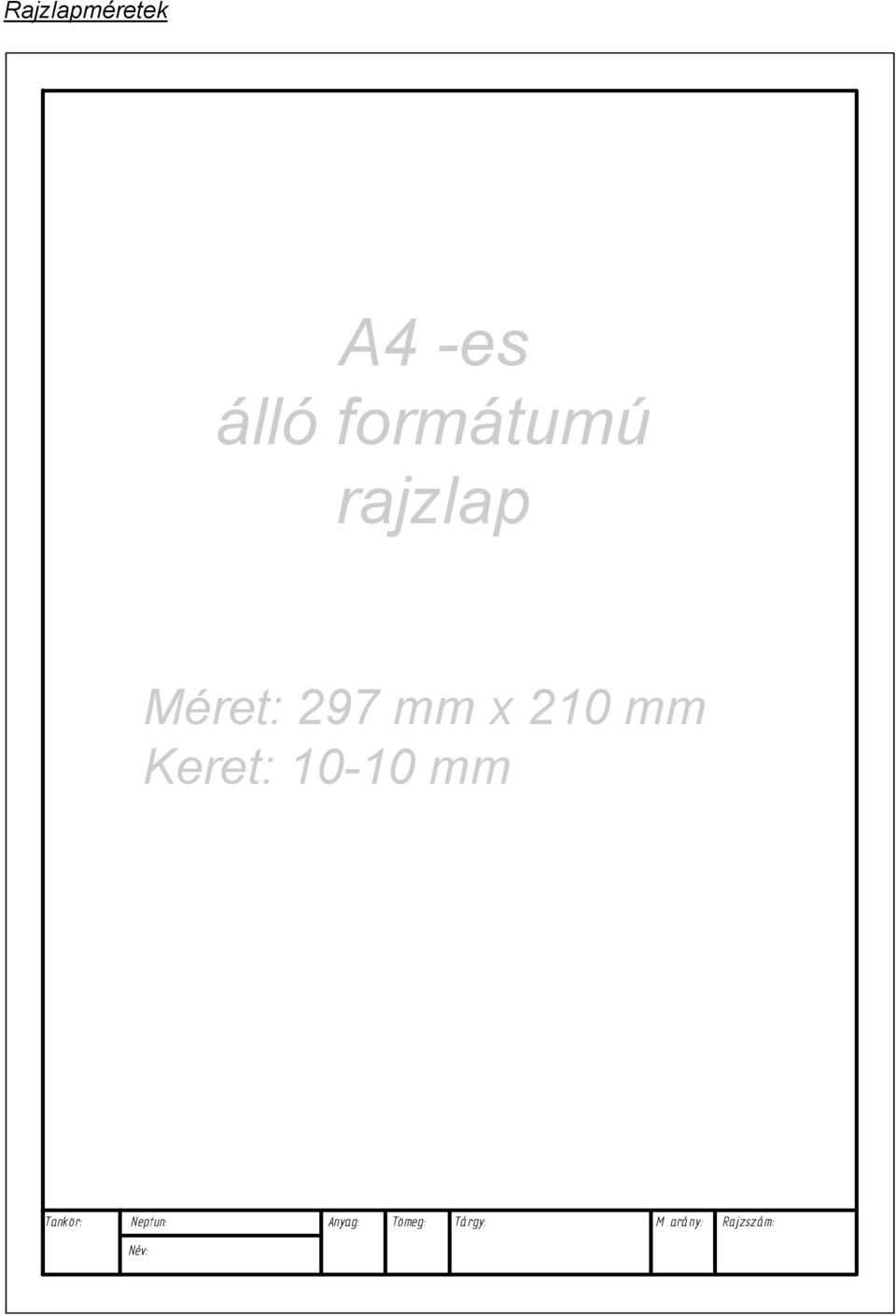

4 Rajzlapméretek A4 -es álló formátumú rajzlap Méret: 297 mm x 210 mm Keret: mm Tankör: Neptun: Anyag: Tömeg: Tárgy: M.arány: Rajzszám: Név:

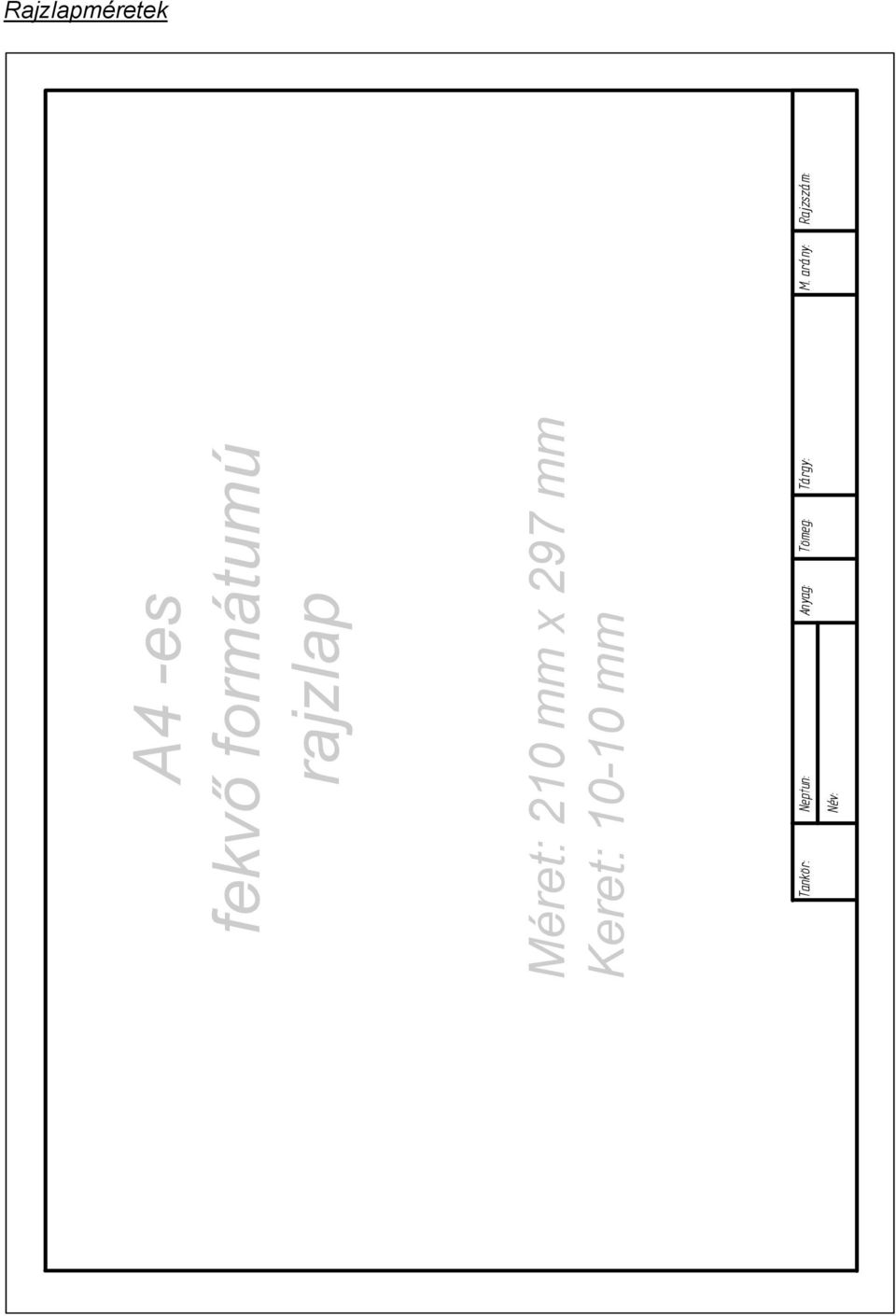

5 Rajzlapméretek A4 -es fekvő formátumú rajzlap Méret: 210 mm x 297 mm Keret: mm Tankör: Neptun: Anyag: Tömeg: Tárgy: M. arány: Rajzszám: Név:

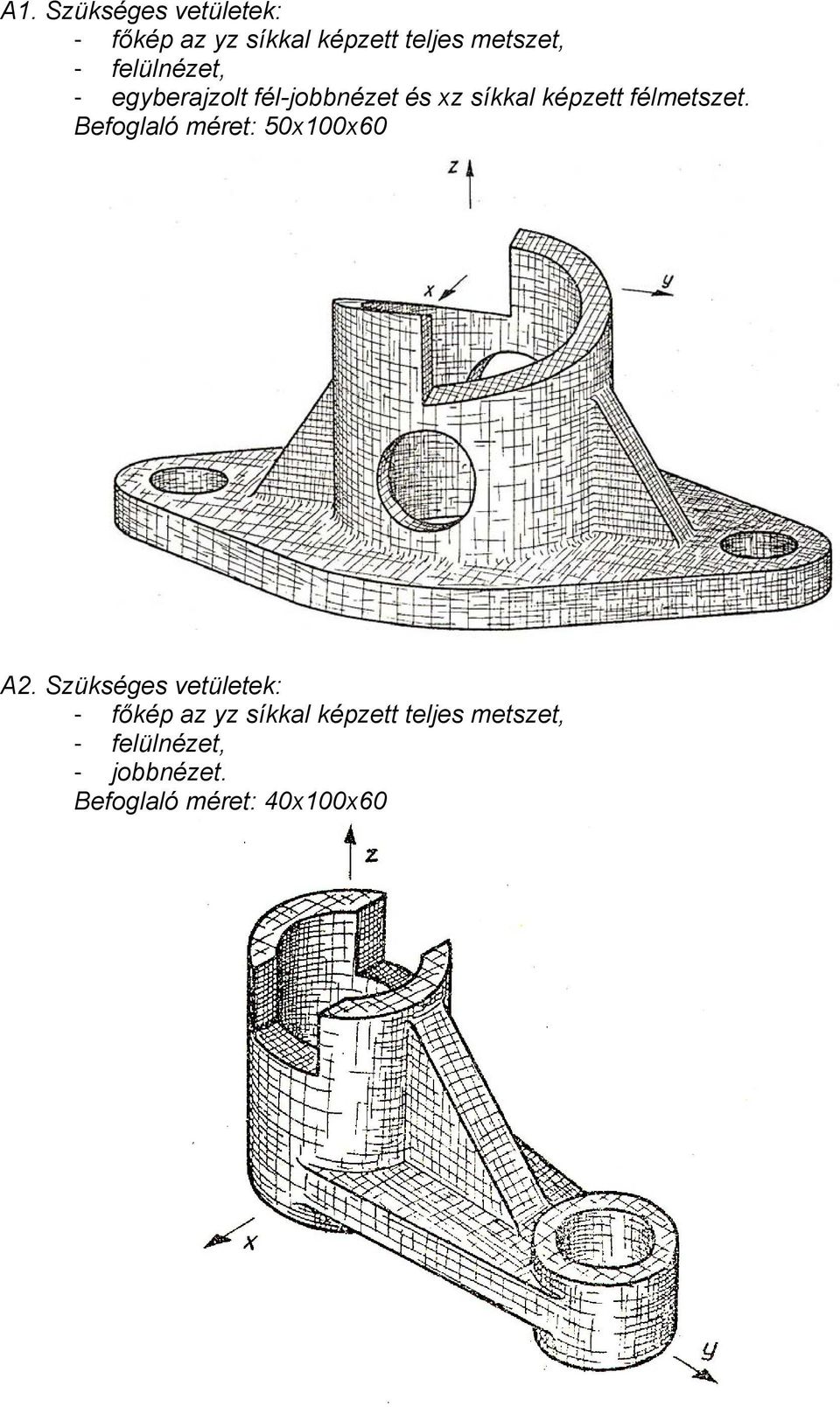

6 A1. Szükséges vetületek: - főkép az yz síkkal képzett teljes metszet, - felülnézet, - egyberajzolt fél-jobbnézet és xz síkkal képzett félmetszet. Befoglaló méret: 50x100x60 A2. Szükséges vetületek: - főkép az yz síkkal képzett teljes metszet, - felülnézet, - jobbnézet. Befoglaló méret: 40x100x60

7 A3. Szükséges vetületek: - főkép az xz síkkal képzett metszet, - felülnézet, - oldalnézet. Befoglaló méret: 100x65 A4. Szükséges vetületek: - félnézet + yz síkkal képzett félmetszet, - felülnézet, - oldalnézet. Befoglaló méret: 50x100x75

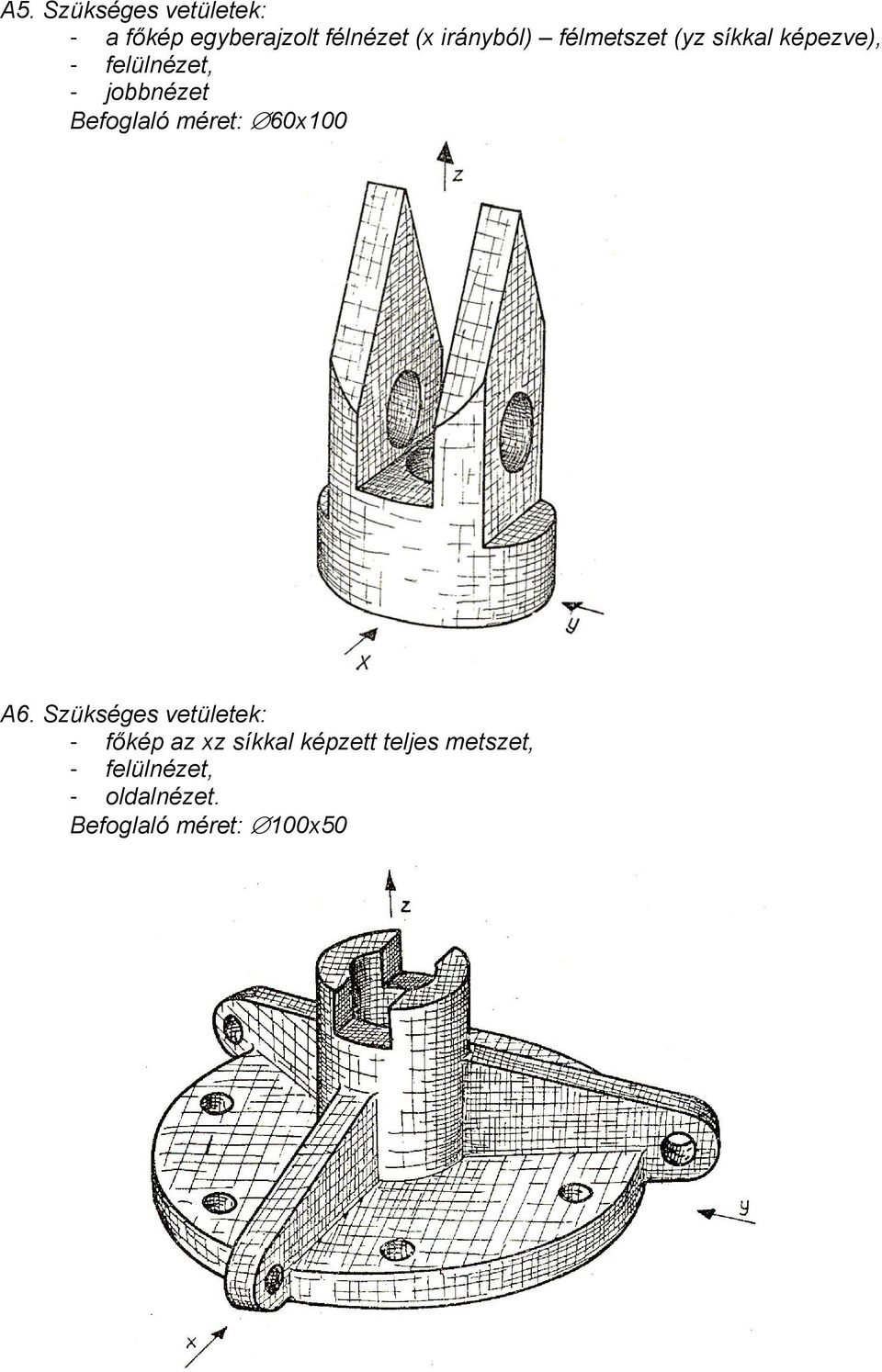

8 A5. Szükséges vetületek: - a főkép egyberajzolt félnézet (x irányból) félmetszet (yz síkkal képezve), - felülnézet, - jobbnézet Befoglaló méret: 60x100 A6. Szükséges vetületek: - főkép az xz síkkal képzett teljes metszet, - felülnézet, - oldalnézet. Befoglaló méret: 100x50

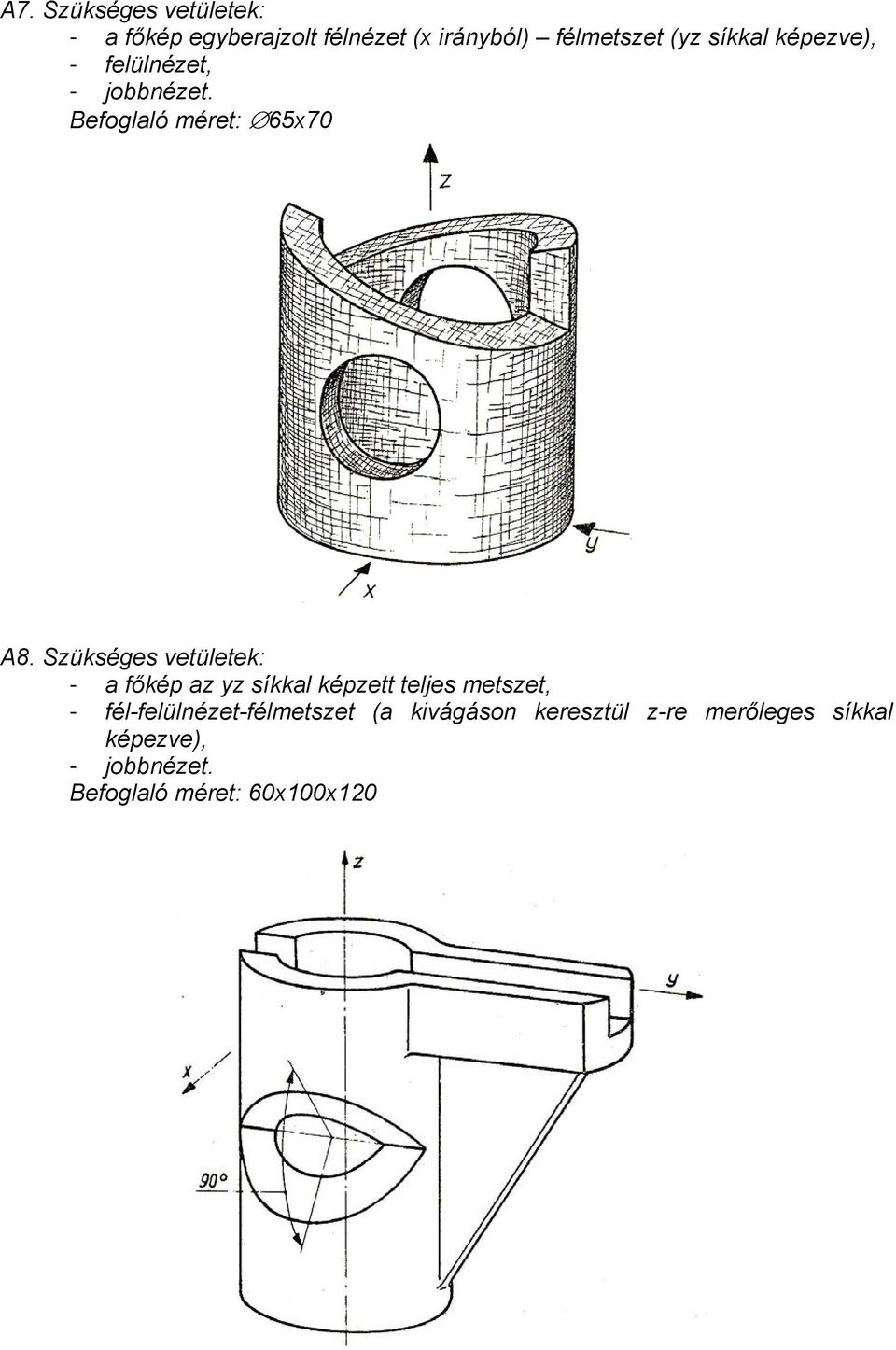

9 A7. Szükséges vetületek: - a főkép egyberajzolt félnézet (x irányból) félmetszet (yz síkkal képezve), - felülnézet, - jobbnézet. Befoglaló méret: 65x70 A8. Szükséges vetületek: - a főkép az yz síkkal képzett teljes metszet, - fél-felülnézet-félmetszet (a kivágáson keresztül z-re merőleges síkkal képezve), - jobbnézet. Befoglaló méret: 60x100x120

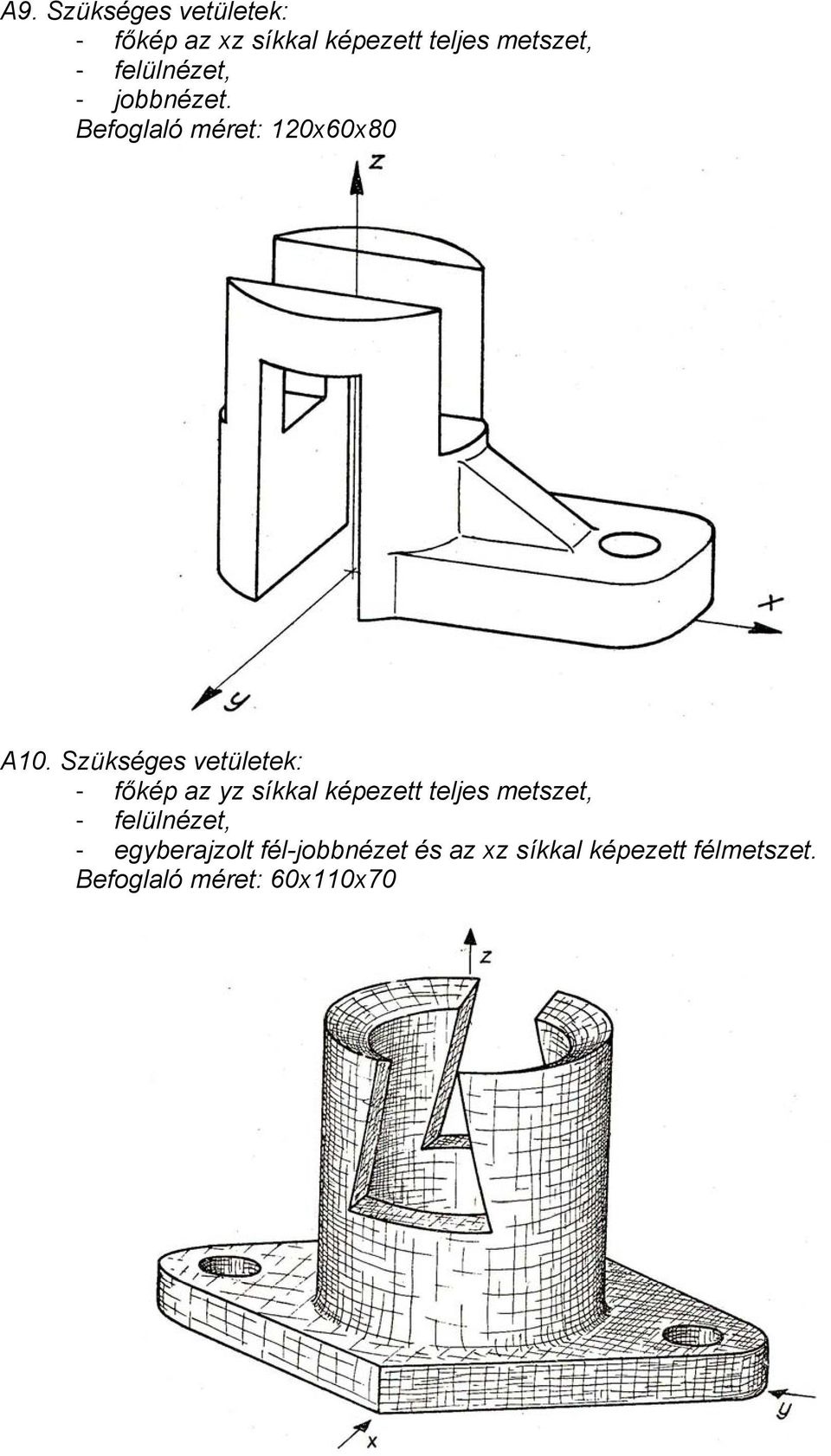

10 A9. Szükséges vetületek: - főkép az xz síkkal képezett teljes metszet, - felülnézet, - jobbnézet. Befoglaló méret: 120x60x80 A10. Szükséges vetületek: - főkép az yz síkkal képezett teljes metszet, - felülnézet, - egyberajzolt fél-jobbnézet és az xz síkkal képezett félmetszet. Befoglaló méret: 60x110x70

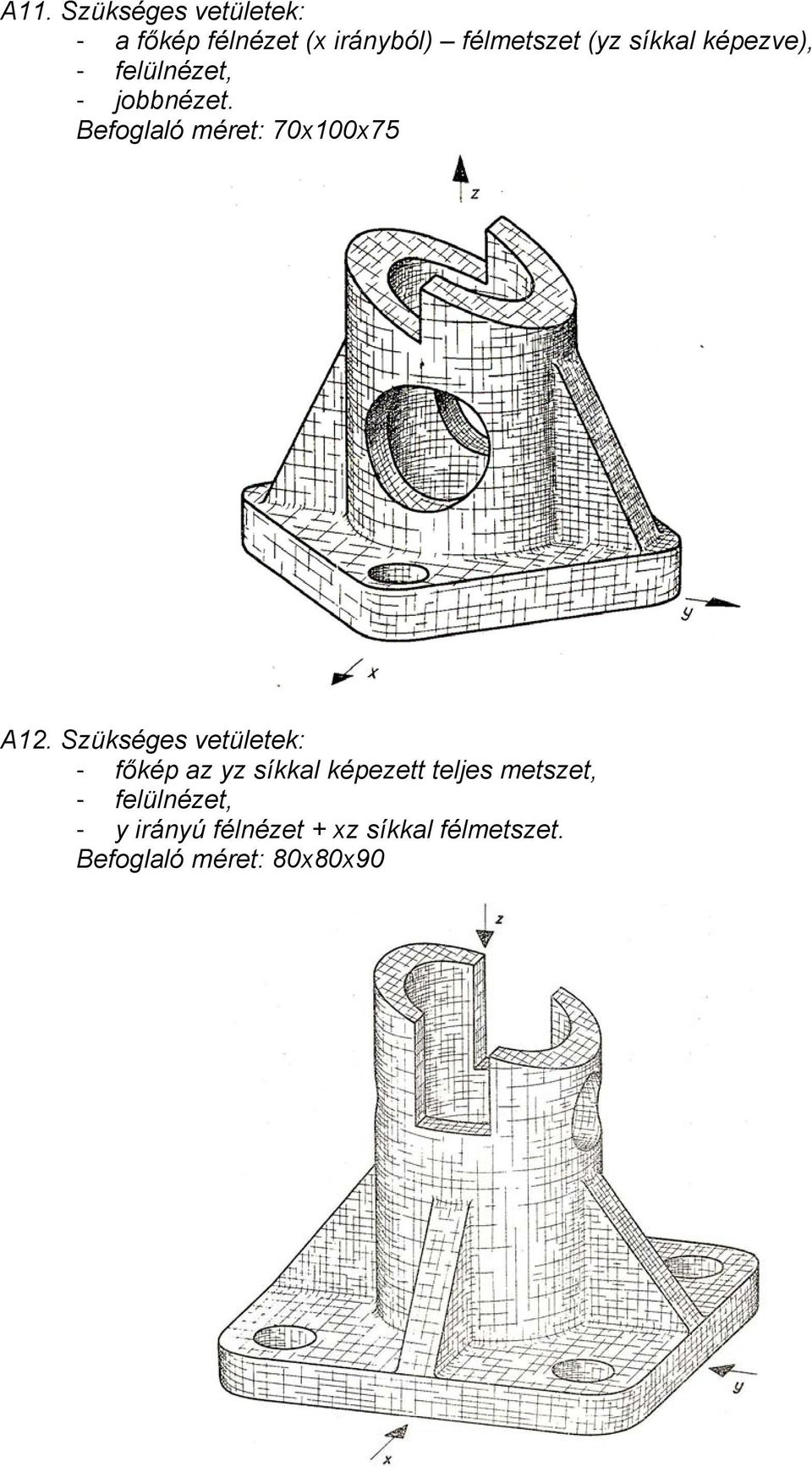

11 A11. Szükséges vetületek: - a főkép félnézet (x irányból) félmetszet (yz síkkal képezve), - felülnézet, - jobbnézet. Befoglaló méret: 70x100x75 A12. Szükséges vetületek: - főkép az yz síkkal képezett teljes metszet, - felülnézet, - y irányú félnézet + xz síkkal félmetszet. Befoglaló méret: 80x80x90

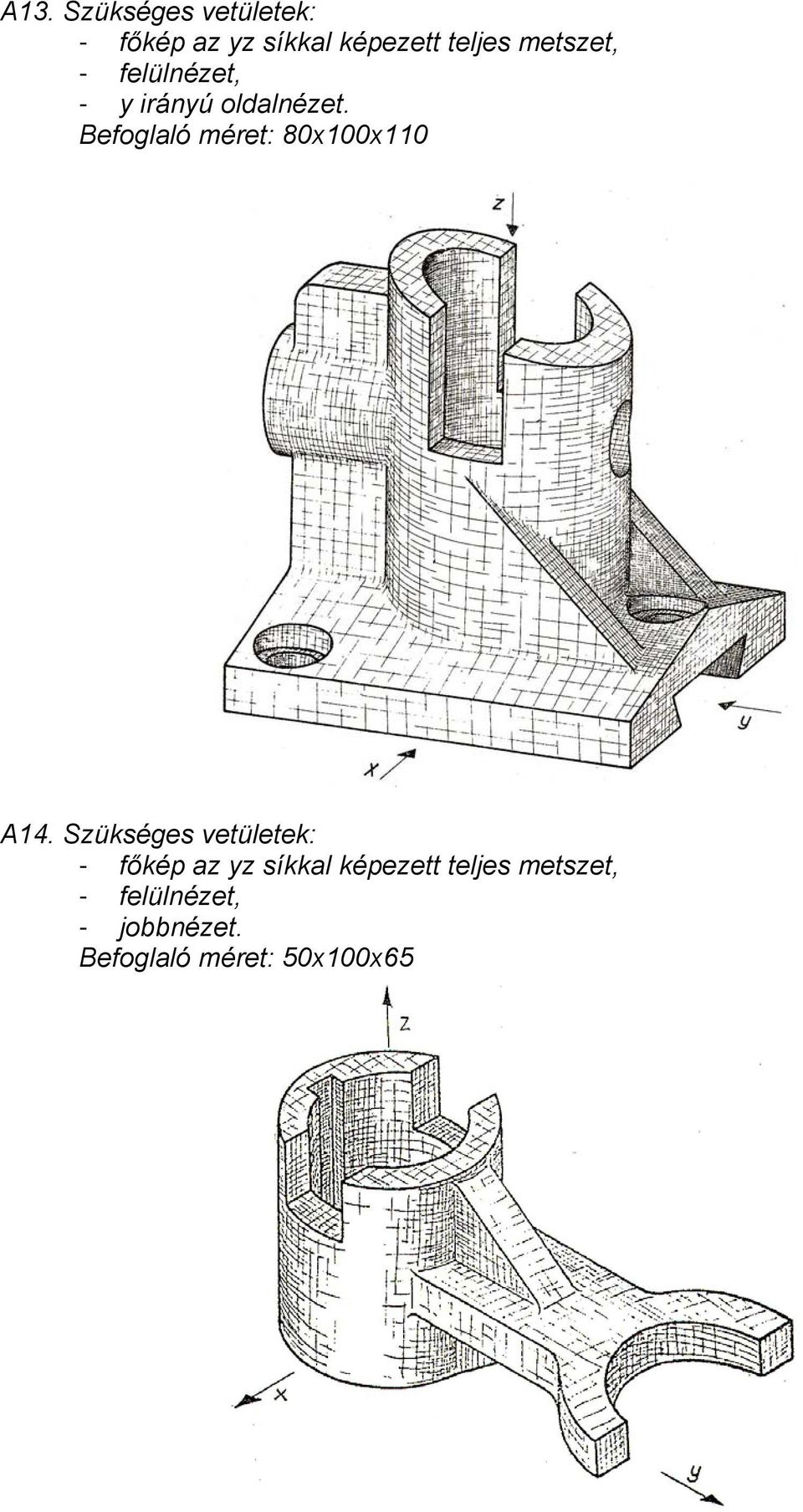

12 A13. Szükséges vetületek: - főkép az yz síkkal képezett teljes metszet, - felülnézet, - y irányú oldalnézet. Befoglaló méret: 80x100x110 A14. Szükséges vetületek: - főkép az yz síkkal képezett teljes metszet, - felülnézet, - jobbnézet. Befoglaló méret: 50x100x65

13 A15. Szükséges vetületek: - főkép az y irányú elölnézet, - felülnézet, - yz síkkal képzett teljes metszet. Befoglaló méret: 60x40x100 A16. Szükséges vetületek: - főkép az y irányból képezett elölnézet, - z irányból nézett felülnézet, - x irányból nézett, kivágáson keresztül menő keresztmetszet. Befoglaló méret: 120x(50)x52

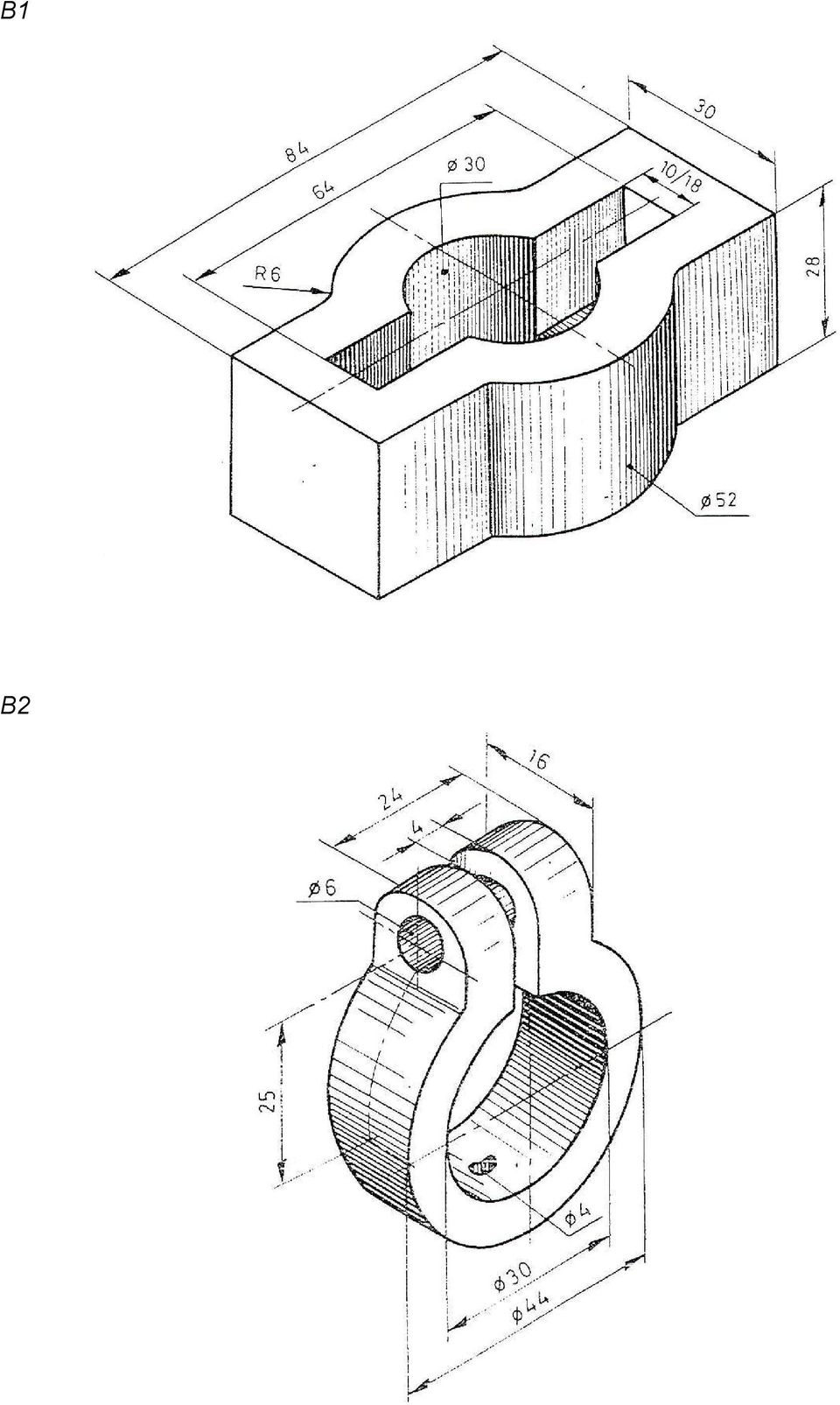

14 B1 B2

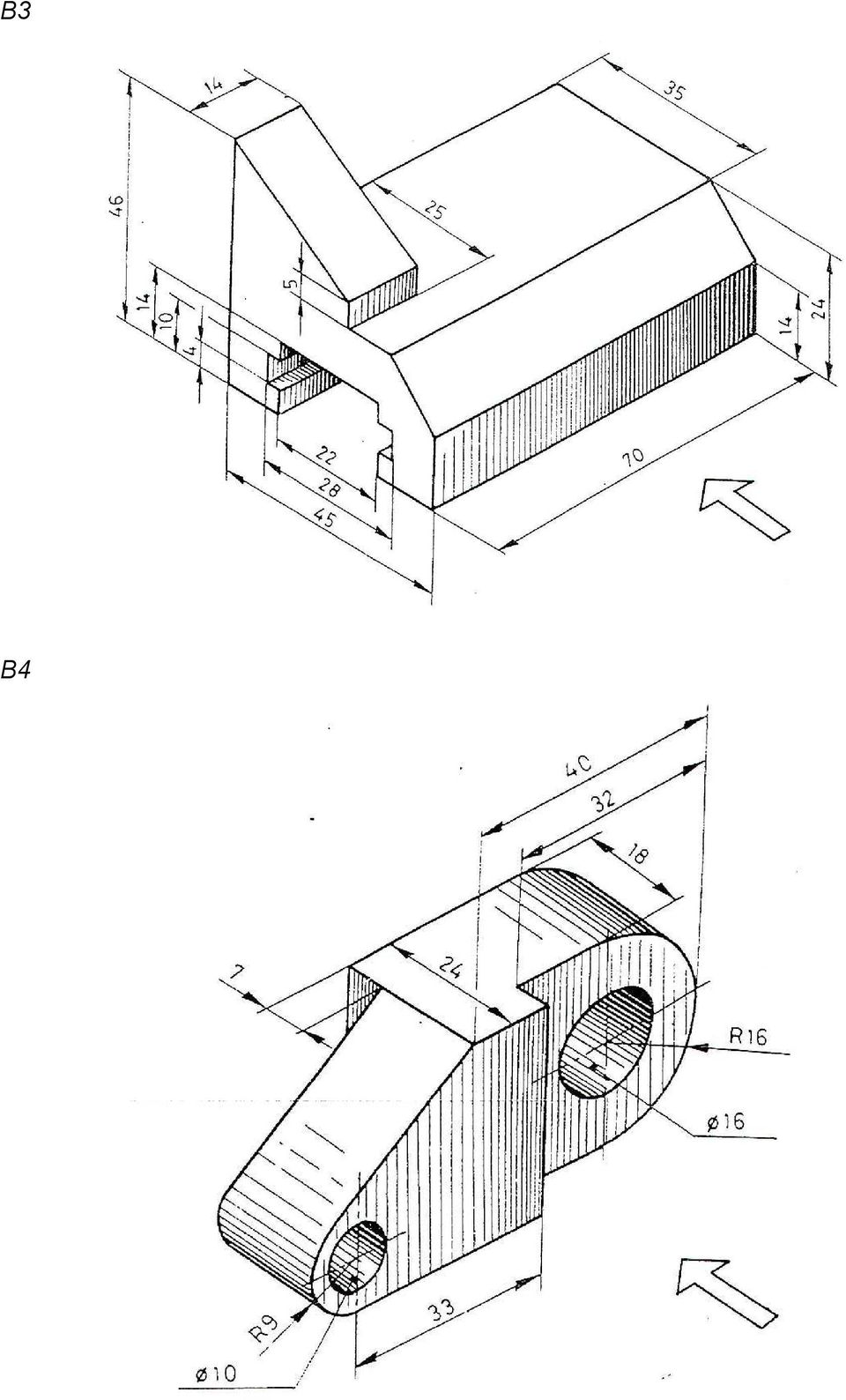

15 B3 B4

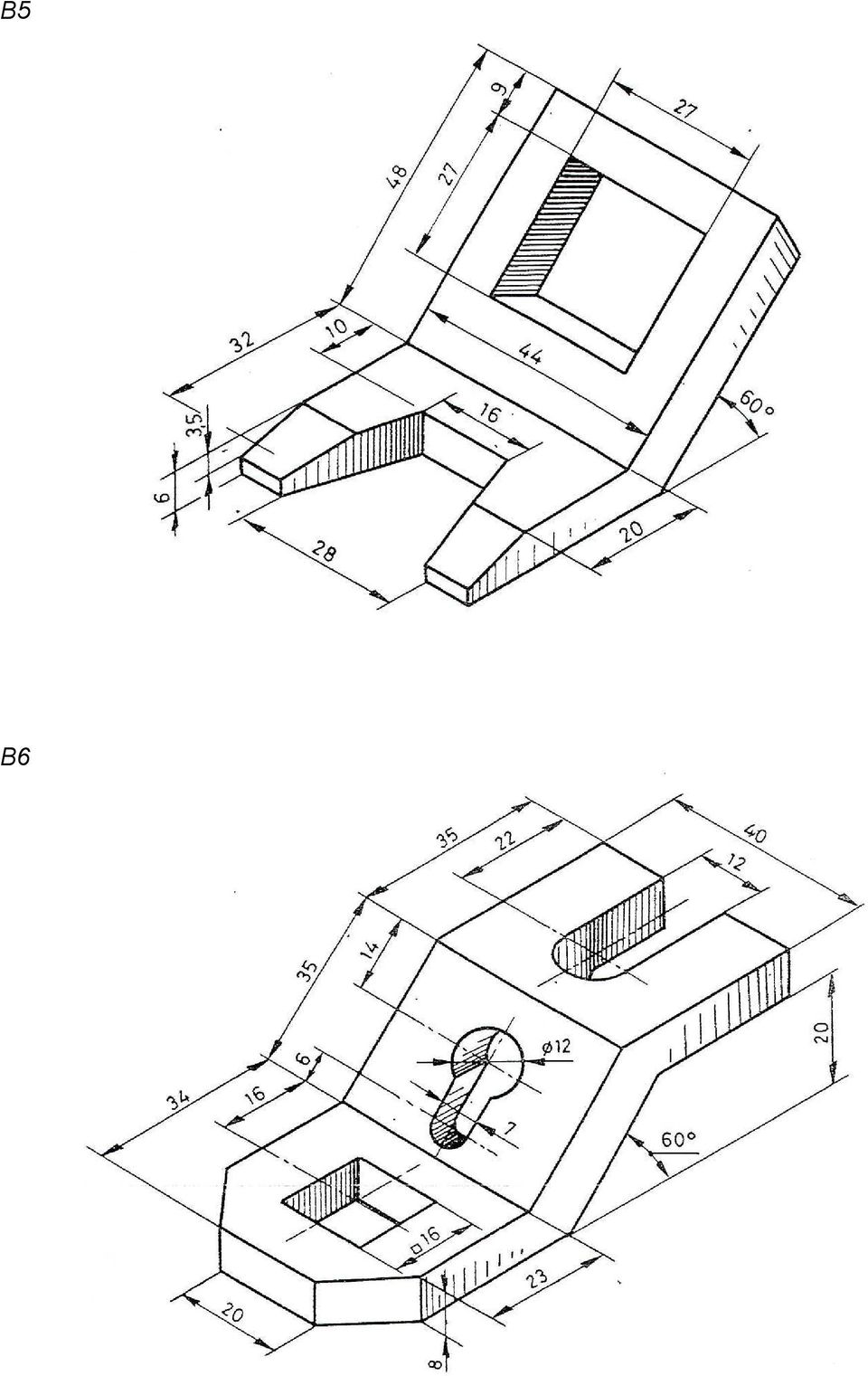

16 B5 B6

17 B7 B8

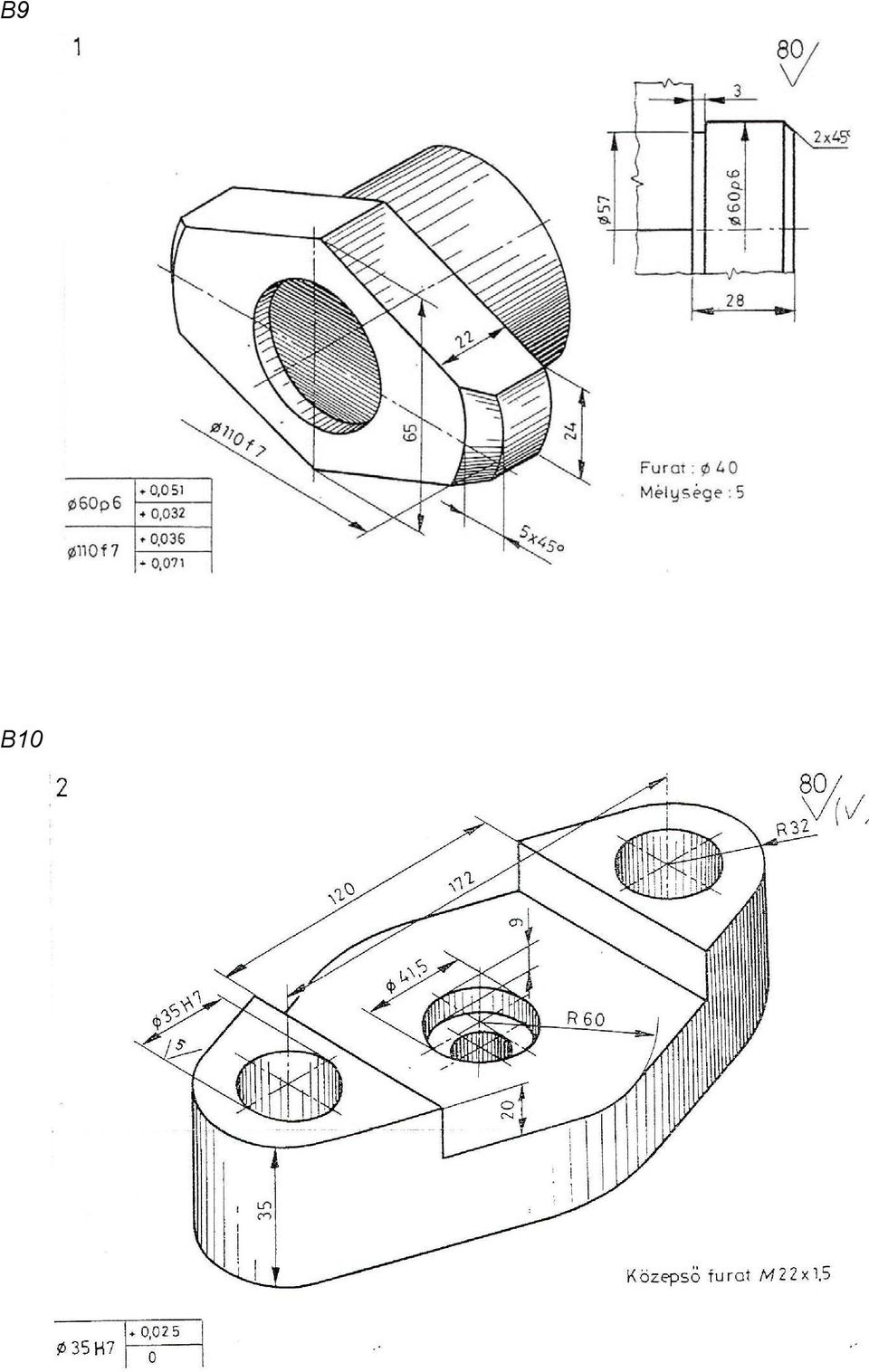

18 B9 B10

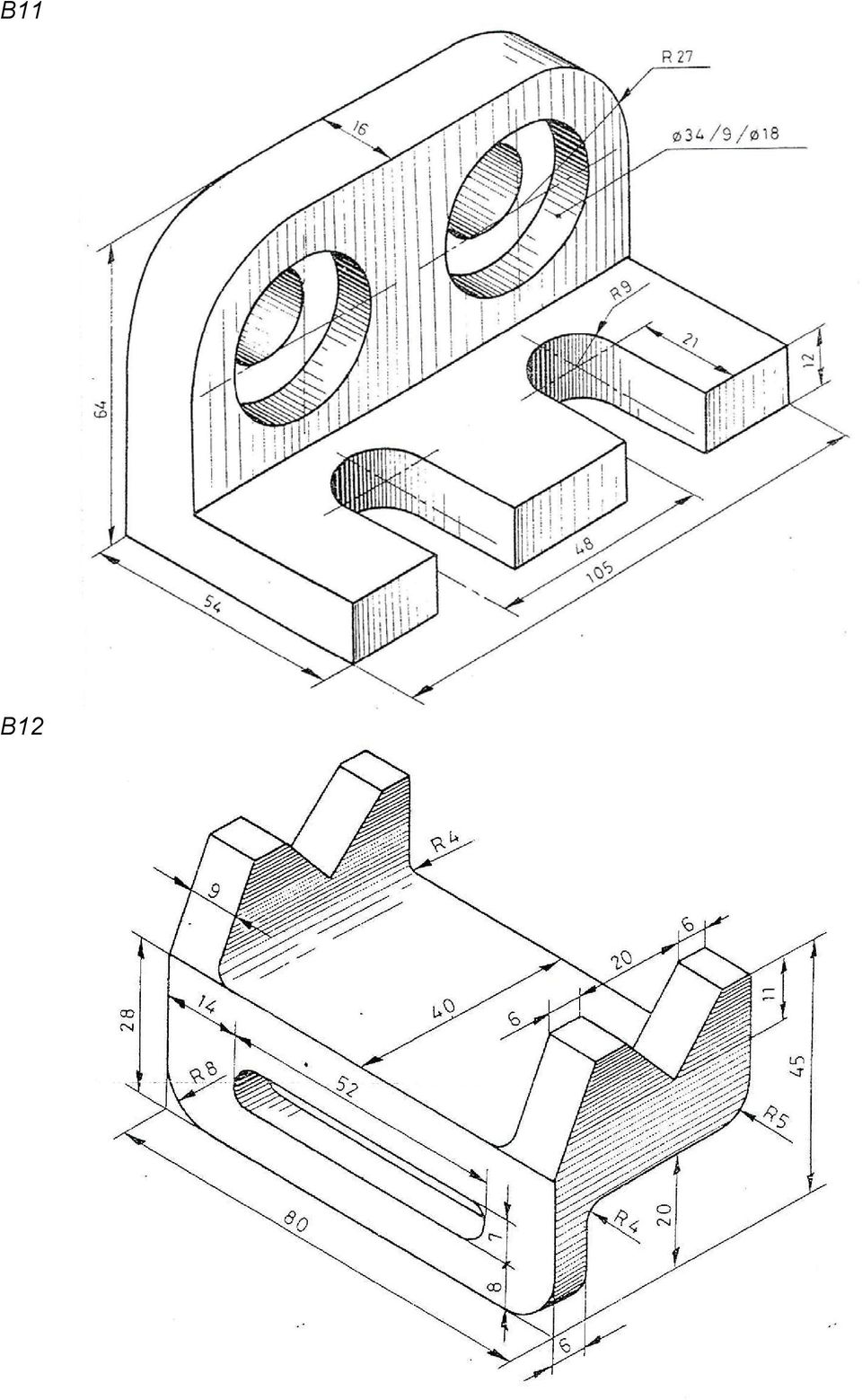

19 B11 B12

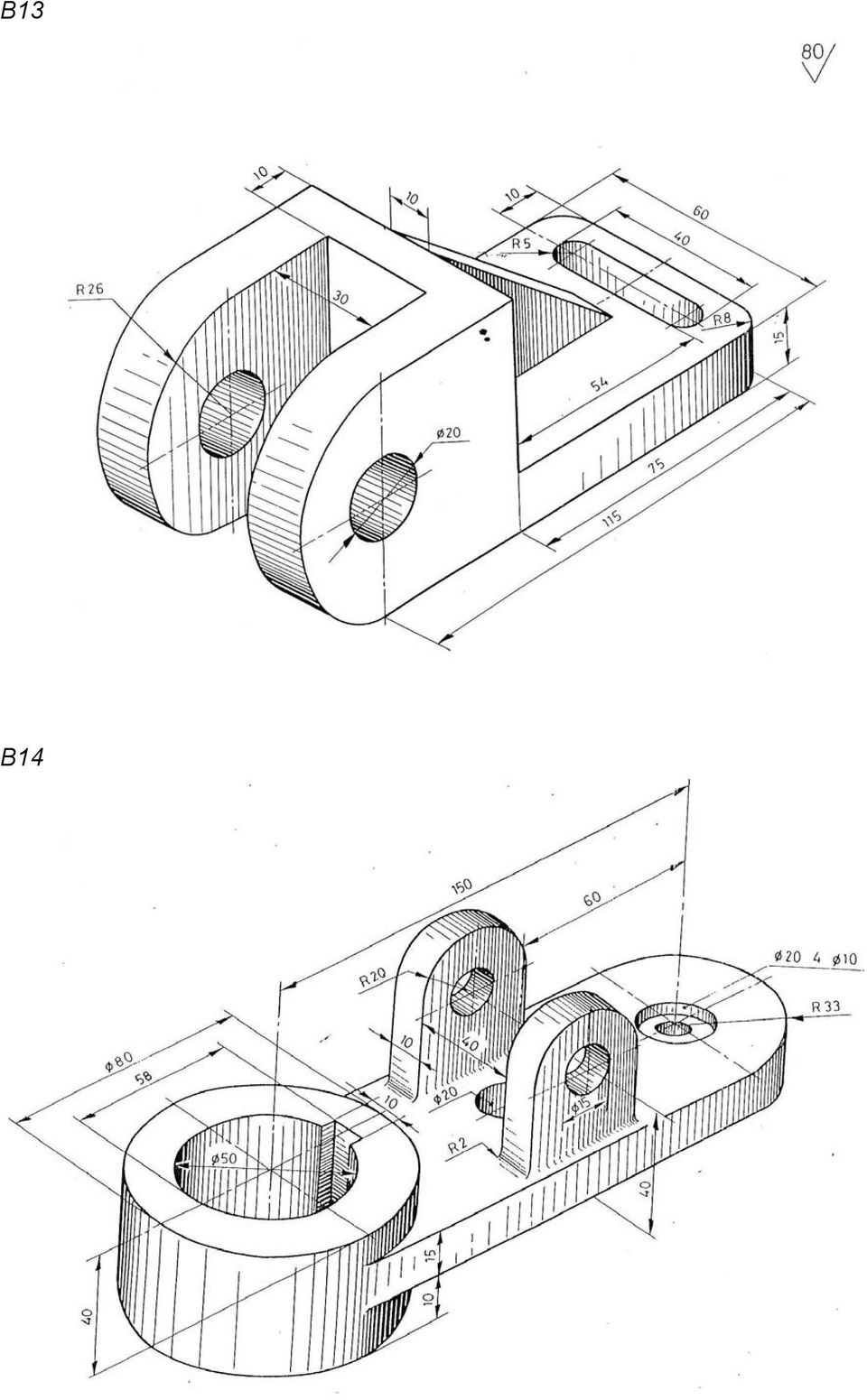

20 B13 B14

21 B15 B16

22 B17 B18

23 B19 B20

24 B21 B22

25 B23 B24

26 B25 B26

27 B27 B28

28 B29
