1 Gépészeti alapismeretek középszint 1221 ÉRETTSÉGI VIZSGA május 23. GÉPÉSZETI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Fontos tudnivalók A feleletválasztásos tesztfeladatoknál javítani tilos, a javított válaszok nem értékelhetők! Az összetett feladatoknál, ha a feladatmegoldás során felírt összefüggés hibás, akkor az ehhez a lépéshez tartozó további értékelési elemekre (pl. behelyettesítés, számítás, mértékegység stb.) pontszám nem adható! Amennyiben a számolási hibából származó helytelen részeredmény a további lépésekben felhasználásra került, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt a pontozás szempontjából helyes végeredménynek kell tekinteni! A vizsgázóknak a feladatmegoldás során kapott eredményei kismértékben eltérhetnek a javítási-értékelési útmutatóban megadott értékektől (számológép használata, megengedett kerekítési szabály alkalmazása, szögfüggvények, π stb.). A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok tovább nem bonthatók. írásbeli vizsga / május 23.

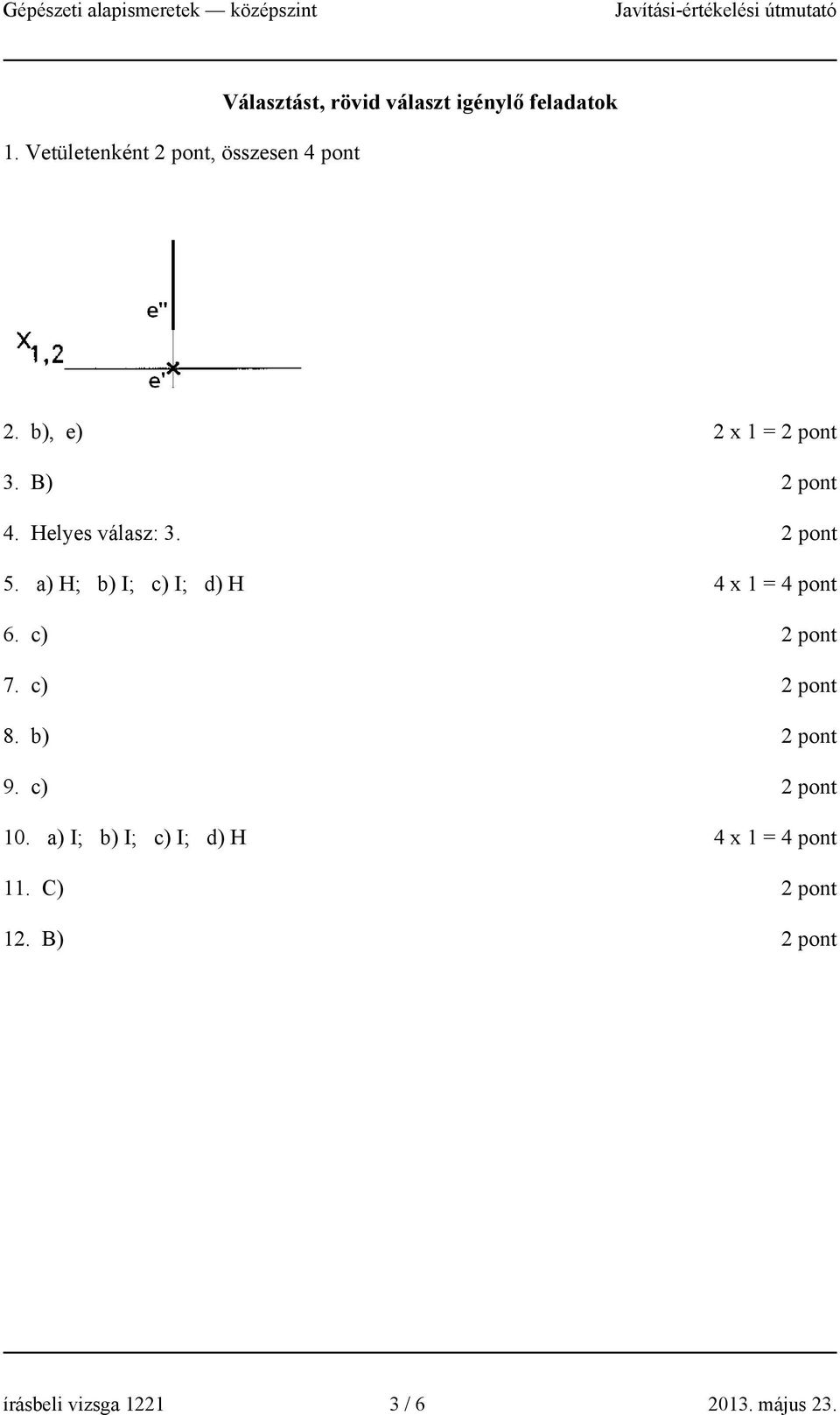

3 1. Vetületenként, összesen 4 pont Választást, rövid választ igénylő feladatok 2. b), e) 2 x 1 = 3. B) 4. Helyes válasz: a) H; b) I; c) I; d) H 4 x 1 = 4 pont 6. c) 7. c) 8. b) 9. c) 10. a) I; b) I; c) I; d) H 4 x 1 = 4 pont 11. C) 12. B) írásbeli vizsga / május 23.

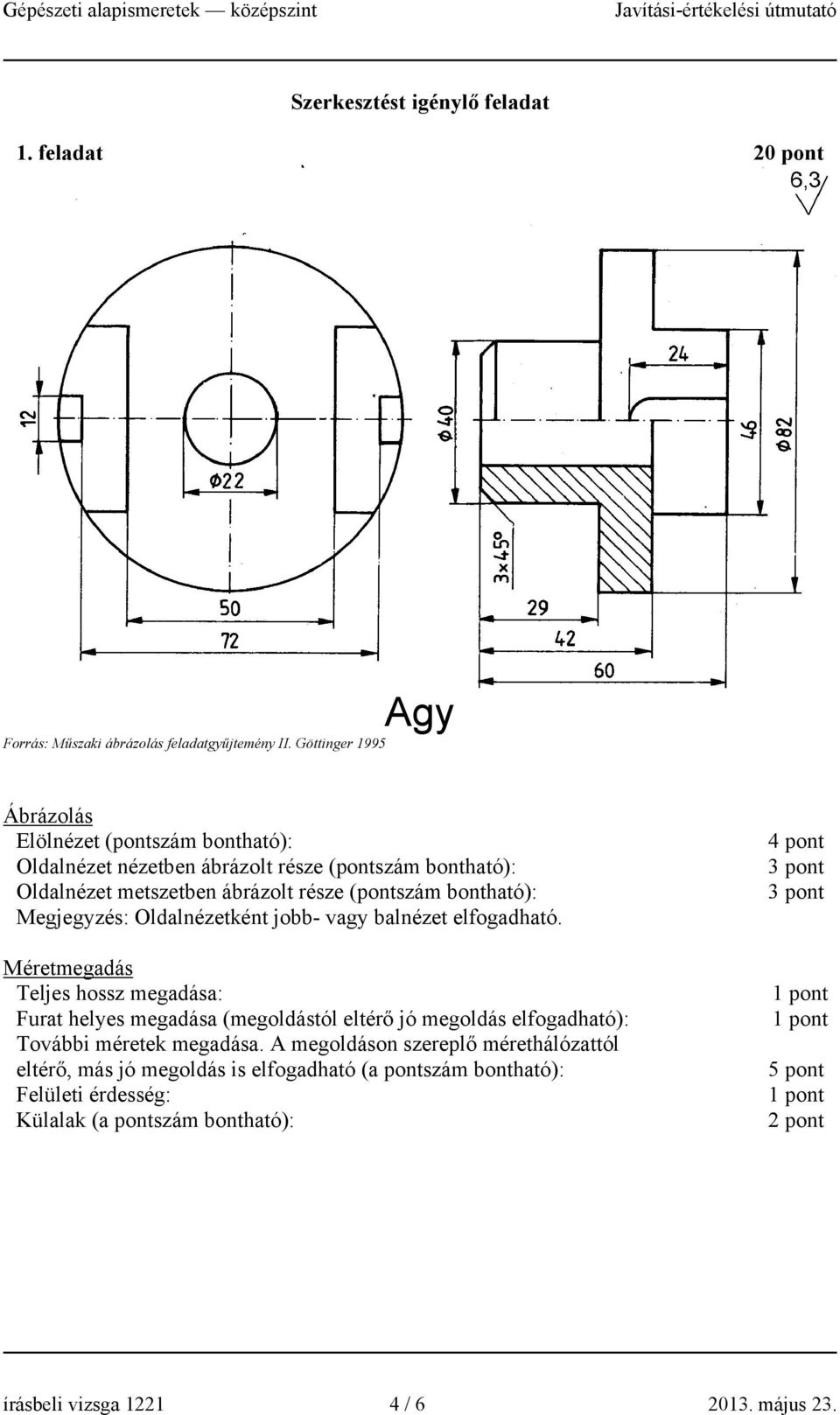

4 Szerkesztést igénylő feladat 1. feladat 20 pont Agy Forrás: Műszaki ábrázolás feladatgyűjtemény II. Göttinger 1995 Ábrázolás Elölnézet (pontszám bontható): Oldalnézet nézetben ábrázolt része (pontszám bontható): Oldalnézet metszetben ábrázolt része (pontszám bontható): Megjegyzés: Oldalnézetként jobb- vagy balnézet elfogadható. Méretmegadás Teljes hossz megadása: Furat helyes megadása (megoldástól eltérő jó megoldás elfogadható): További méretek megadása. A megoldáson szereplő mérethálózattól eltérő, más jó megoldás is elfogadható (a pontszám bontható): Felületi érdesség: Külalak (a pontszám bontható): 4 pont 3 pont 3 pont 5 pont írásbeli vizsga / május 23.

5 Számítást igénylő feladatok 1. feladat 18 pont a) Elrendezési rajz léptékhelyes megszerkesztése: (Nem hiba, ha az elrendezési rajzban az erők nagysága nem léptékhelyes.) Vektorábra helyes megszerkesztése (azonosító jelek, betűk): 4 pont Jelölések nélkül csak adható. Eredő helyes berajzolása a vektorábrába: Kötélábra helyes megszerkesztése (azonosító jelek, betűk): 4 pont Jelölések nélkül csak adható. Eredő erő helyes berajzolása a kötélábrába: Eredő erő értékének megállapítása: R -8 kn: Ha a vektor vagy kötélábrában helyes az eredő értelme, itt az abszolút érték elfogadható. Eredő hatásvonalának távolsága F 1 hatásvonalától: x R 1,5 m (Ha nem a feladatban megadott helytől határozza meg a távolságot, pontszám nem adható.) b) M A = (a + b + x) F1 (b + x) F2 + x F3 = ( ) 6 (2 + 1) = 28 kn m Összefüggés felírása: Helyes érték mértékegységgel: Egyenértékű megoldás az eredővel történő számolás. 2. feladat 10 pont Geometriai méretek d = m z = 3 80 = 240 mm d a = d +2 m = = 246 mm d b = d cos 20 = 240 0,9397 = 225,528 mm h = 2 m + c* m = ,2 3 = 6,6 mm p = m π =3 3,14 = 9,42 mm Pont csak akkor adható, ha a vizsgázó felírta az összefüggést, számszerűen behelyettesített, és a végeredmény is helyes. írásbeli vizsga / május 23.

6 3. feladat 1 a) A teljesítmény M = d/2 F = 0, = 60 N m P = M 2 π n = 60 2 π 7 = 2637,6 W Összefüggés felírása, nagyságrendileg helyes behelyettesítés: Helyes végeredmény és mértékegység: Egyenértékű megoldás a P = F v összefüggés alkalmazása. b) A tengely átmérője τ τ τ max max meg M = K p M K p = = = 1,2 10 m 6 τ meg Összefüggés felírása, nagyságrendileg helyes behelyettesítés: Helyes végeredmény és mértékegység: 3 d π K p = K 16 1, d = 3 = 3 = 1,82 10 m π π Összefüggés felírása, nagyságrendileg helyes behelyettesítés: Helyes végeredmény és mértékegység: d 19 mm (Csak felfelé kerekítésnél!) Megjegyzés: A csavarónyomaték jelölésénél használható a T is. 4. feladat 1 a) A csőátmérő meghatározása q = A v q 0,2-4 2 A = = = m v 25 Összefüggés felírása, nagyságrendileg helyes behelyettesítés: Helyes végeredmény és mértékegység: 2 D π A= D= 4 4 A = π D = 100 mm b) A szükséges falvastagság c = 1 mm D p 0,1 2,8 10 s= + c = 6 2 σ meg Választva:s = 2,75 mm π = 0,1009 m = 2,75 10 Összefüggés felírása, behelyettesítés: Helyes végeredmény és mértékegység: -3 m Összefüggés felírása: Nagyságrendileg helyes behelyettesítés: Helyes végeredmény és mértékegység: írásbeli vizsga / május 23.
