1 Top art technológiai megoldások a műemlékvédelemben, építészetben Fehér András Mensor 3D
2 PROLÓG % tudja mi a szkennelés 44% nem akarja a 3D digitalizálást 68% akarja a 3D digitalizálást
3 LÉZERSZKENNEREL DOLGOZUNK

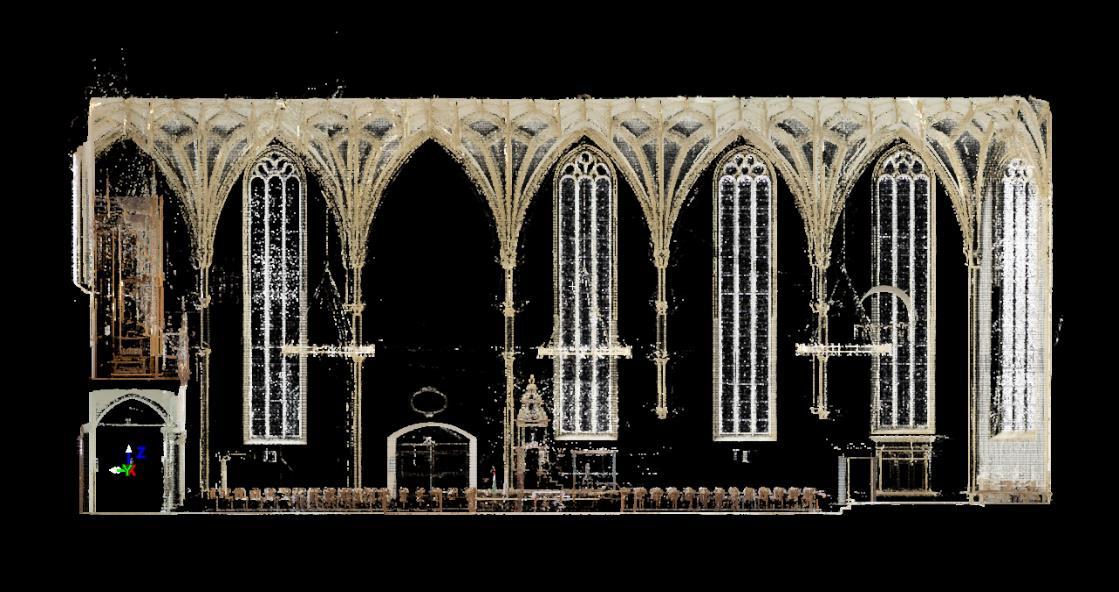

4 SZKENNELÉS EREDMÉNYE Nyírbátori Református Templom

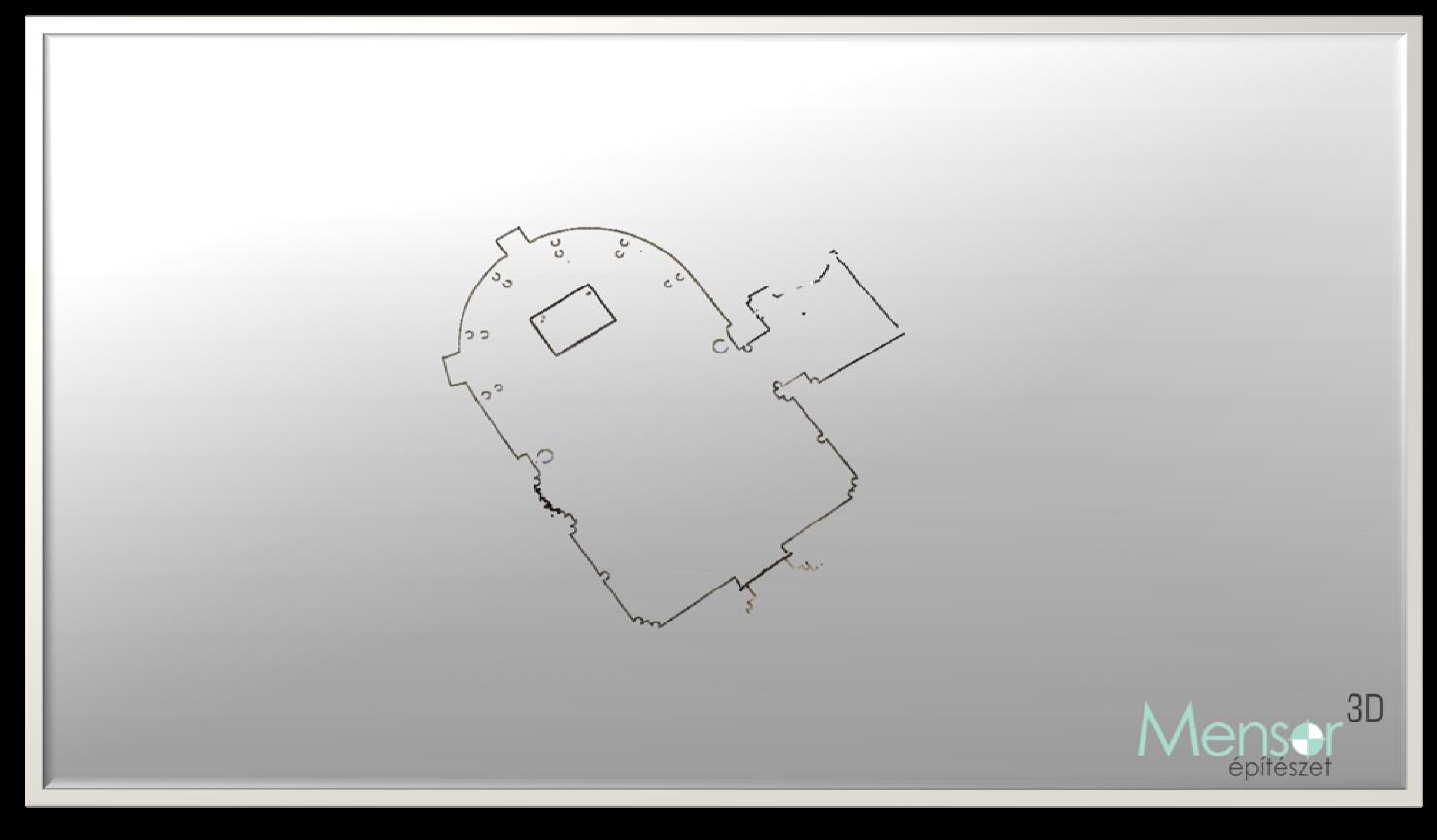

5 SZKENNELÉS EREDMÉNYE Esztergomi várkápolna
6 FELHASZNÁLÁSA AZ ÉPÍTÉSZETBEN? Én már láttam ilyet, érdekes, és?. Nem tudtam semmire használni. A CAD program nem tudja beolvasni. A szkenner átlát a falon? Sokba kerül, nem tudjuk megfizetni. A sitt kupac térfogatát meg tudták mondani.
7 FELHASZNÁLÁSA AZ ÉPÍTÉSZETBEN Aktuális állapot rögzítése, Digitális dokumentáció, Épület felmérés, Tervezés támogatása, Monitoring, Tervezés vs. Megvalósulás

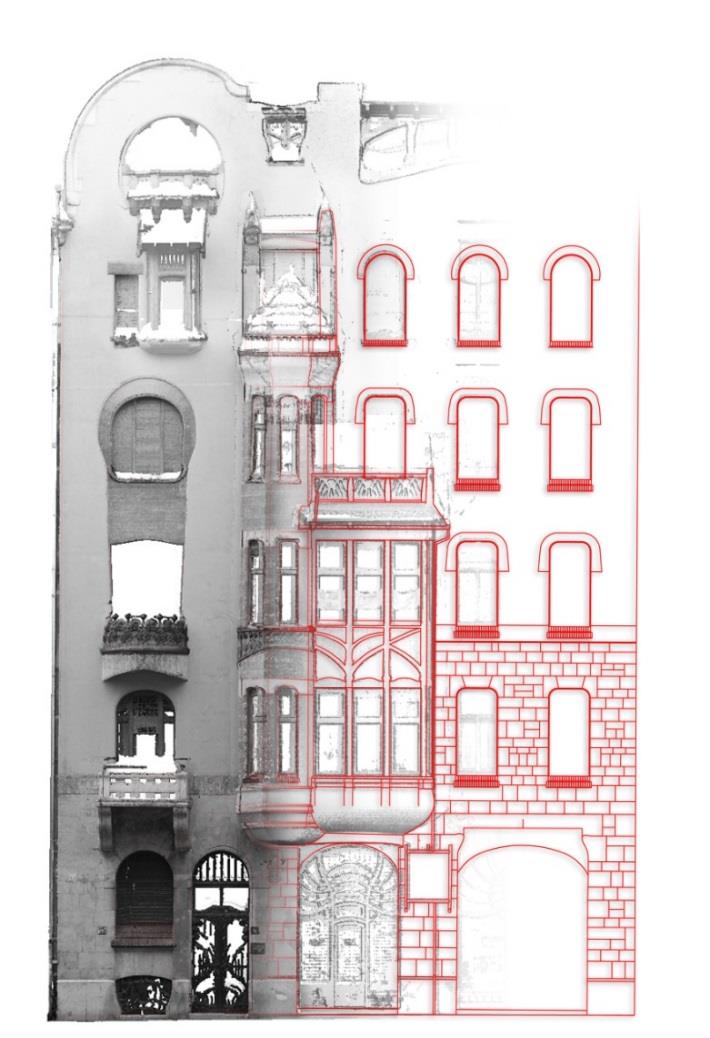

8 MEGLÉVŐ ÉPÜLET FELMÉRÉSE Homlokzatrajz készítése

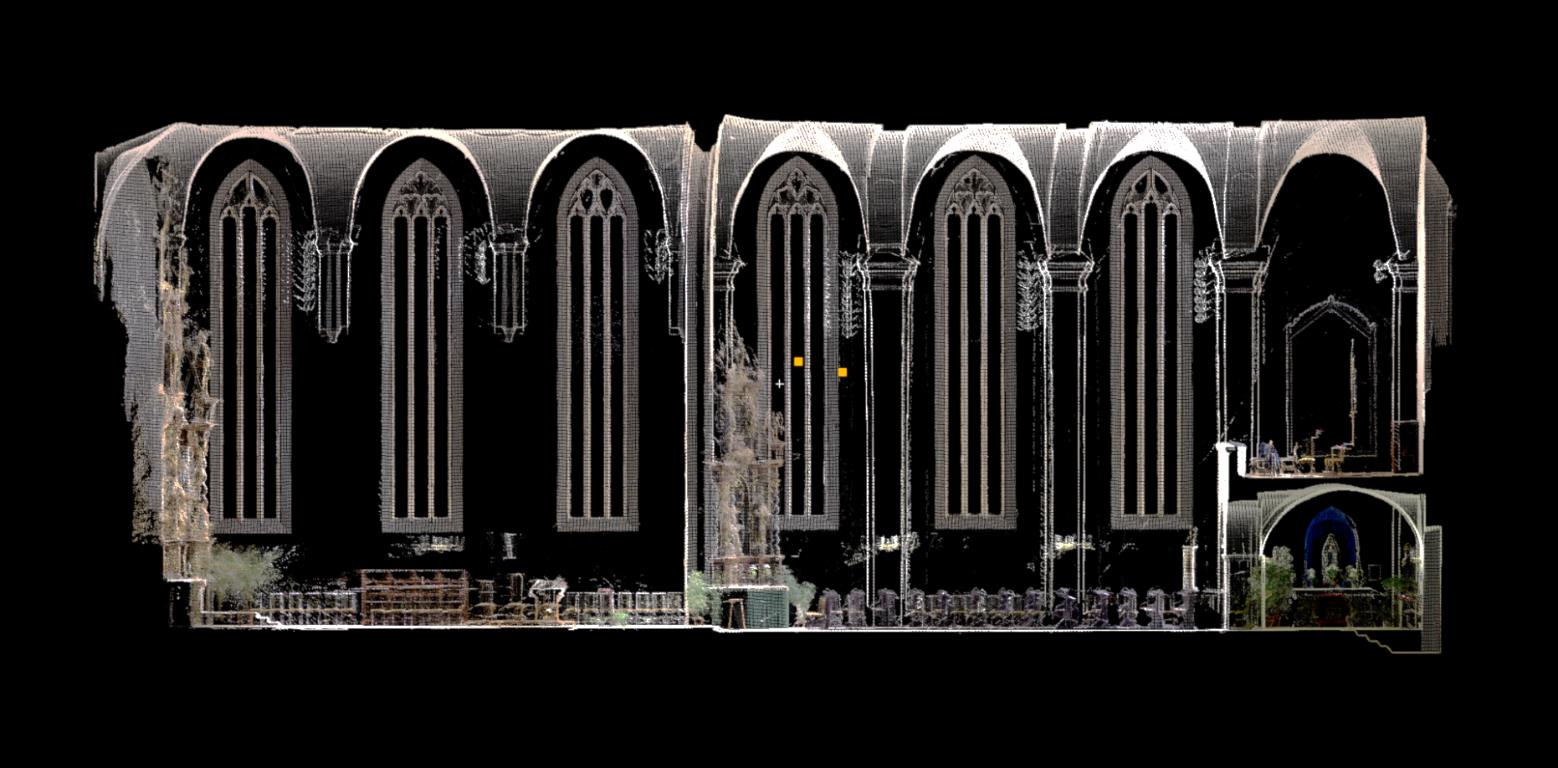

9 AKTUÁLIS ÁLLAPOT RÖGZÍTÉSE Műemlékek - Nyírbátori Katolikus Templom

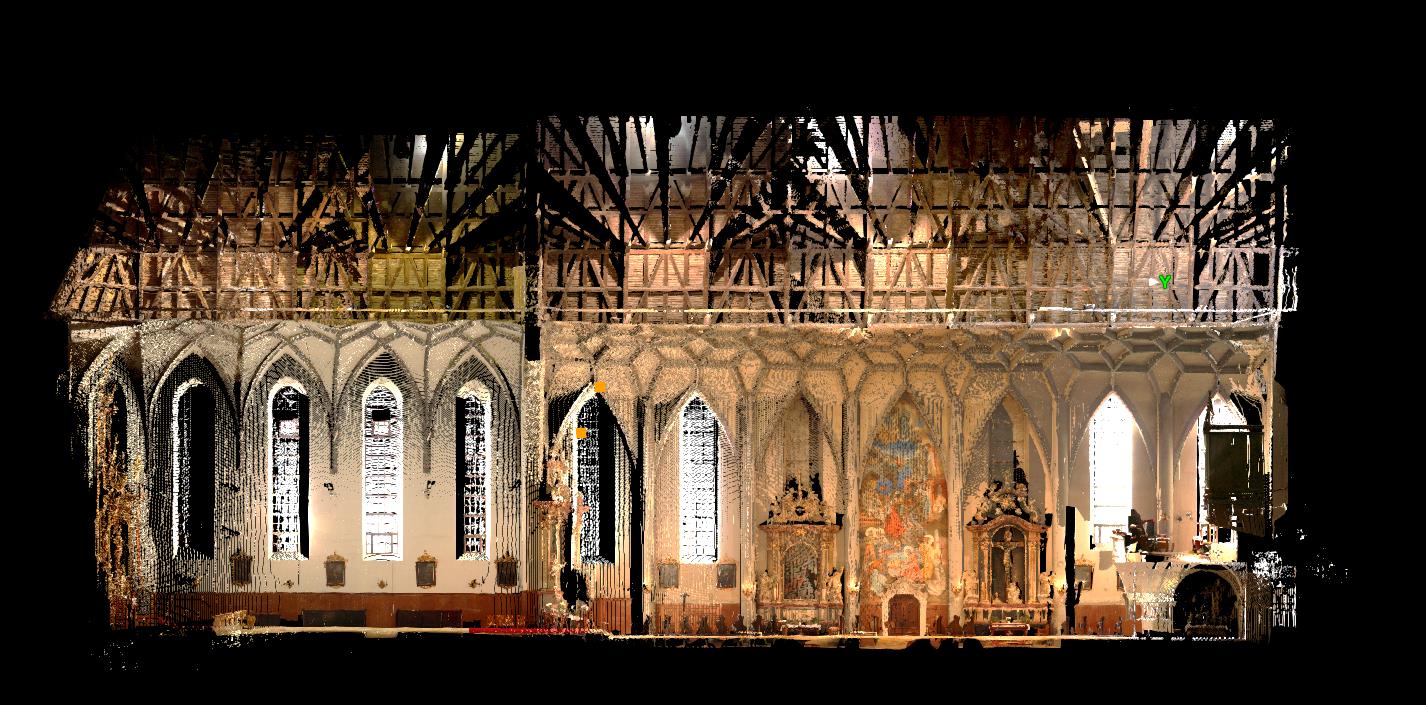

10 AKTUÁLIS ÁLLAPOT RÖGZÍTÉSE Műemlékek Szeged Alsóvárosi Ferences Templom

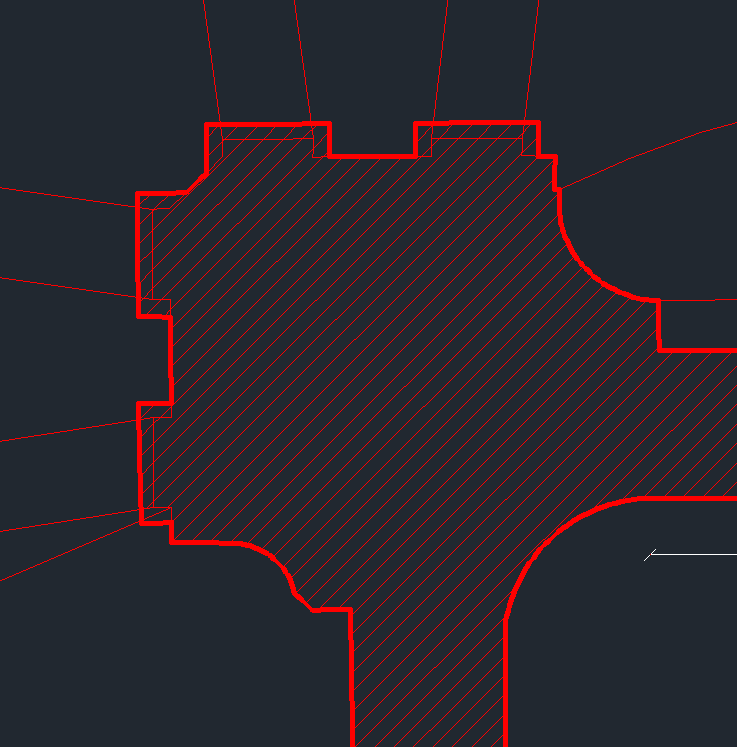

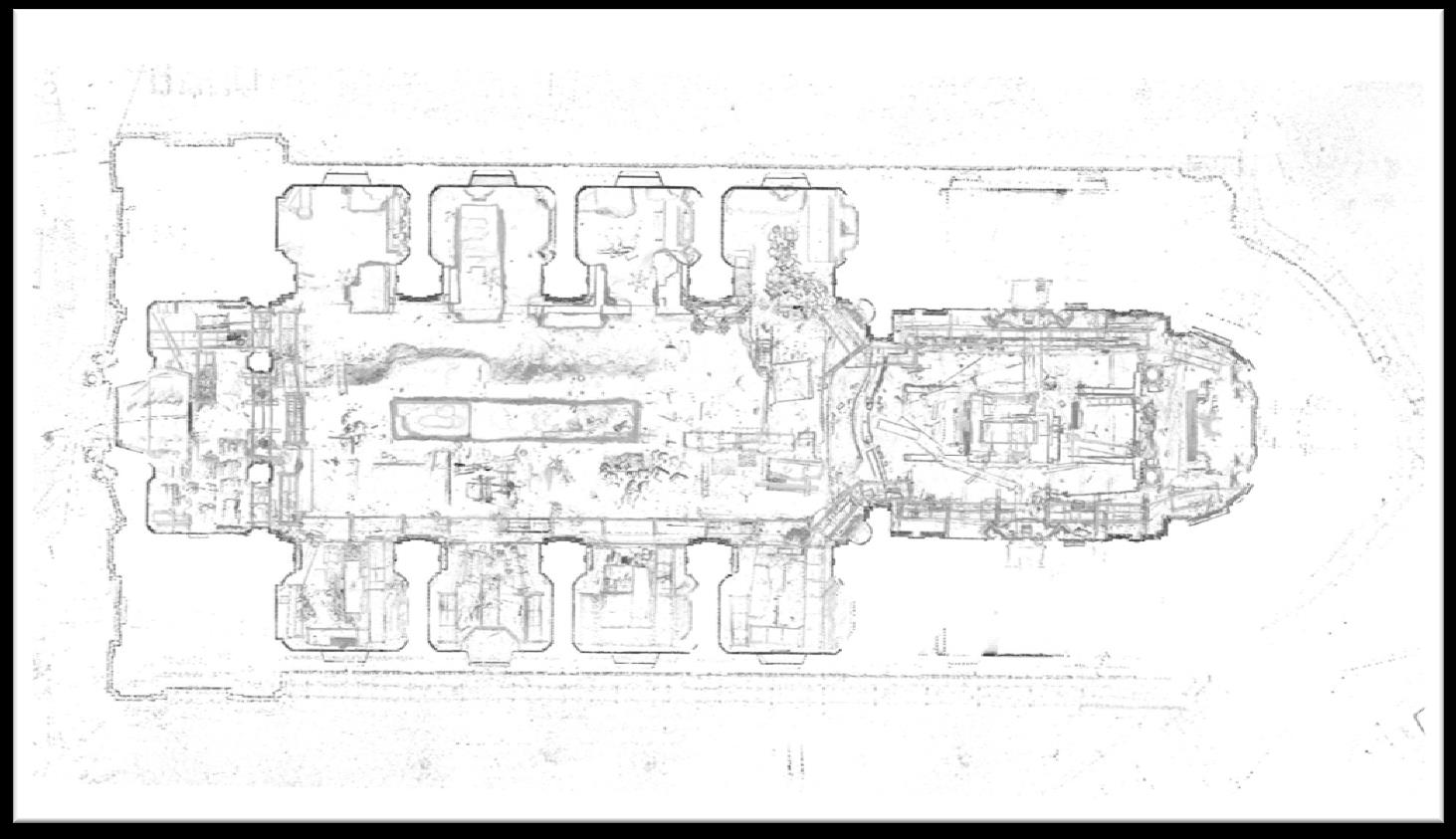

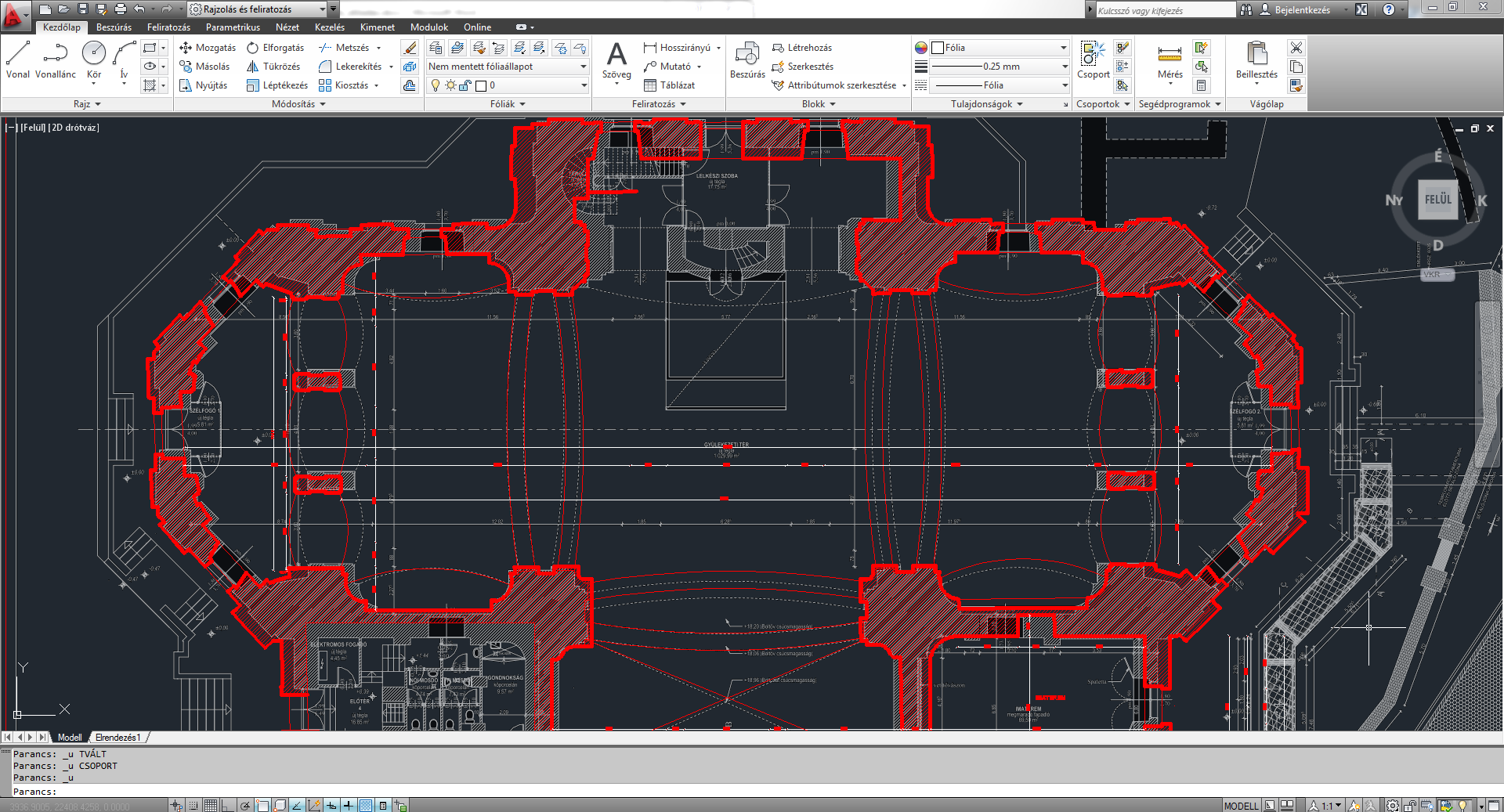

11 TERVEZÉS MEGLÉVŐ ÉPÜLET FELMÉRÉSE Pontfelhő CAD rajz
12 MEGLÉVŐ ÉPÜLET FELMÉRÉSE

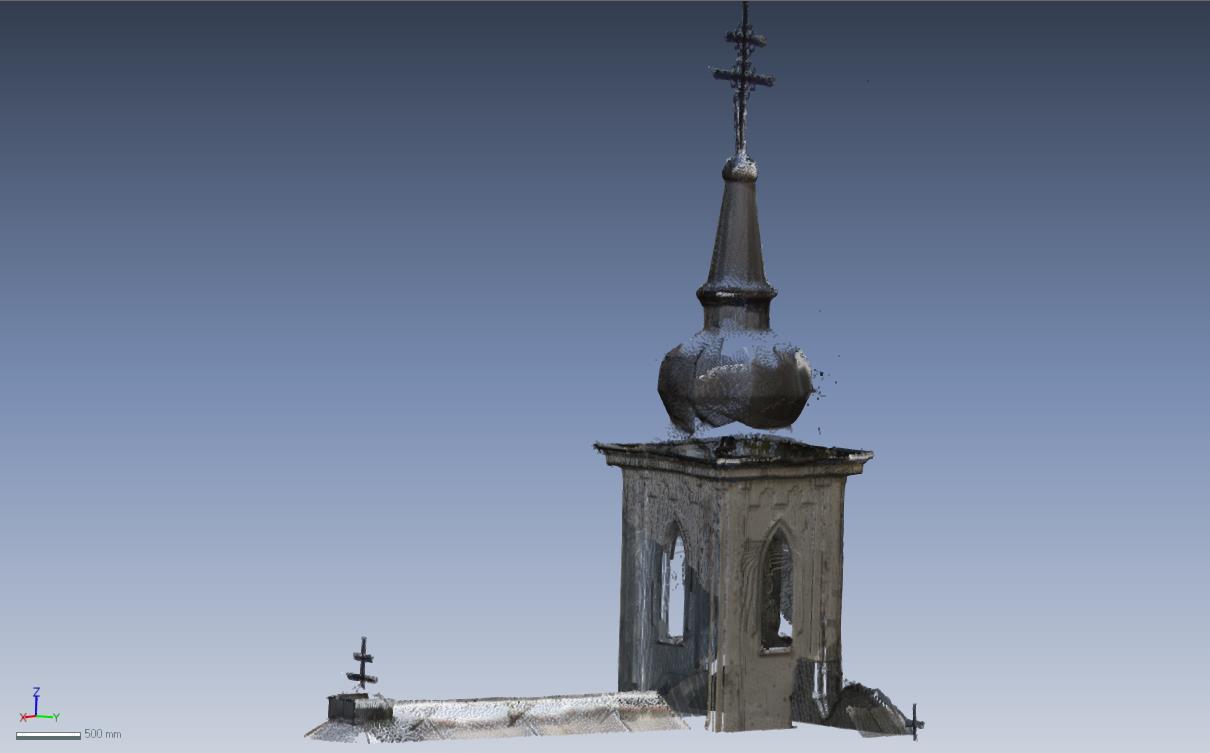

13 ÁLLAPOT FELMÉRÉSE Pontfelhő

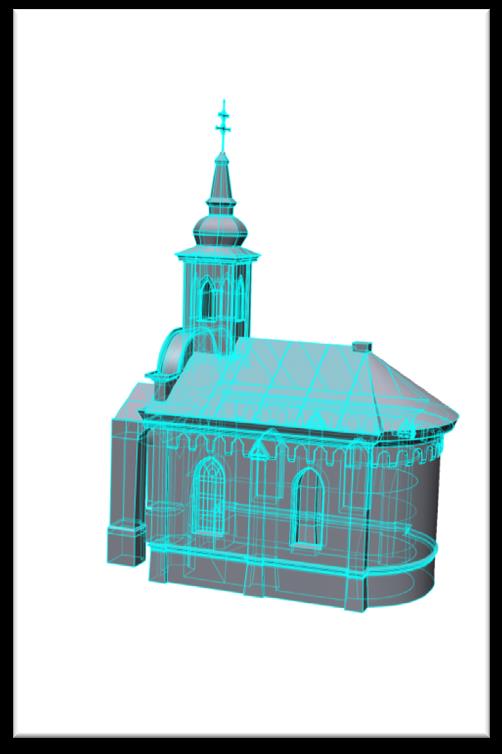

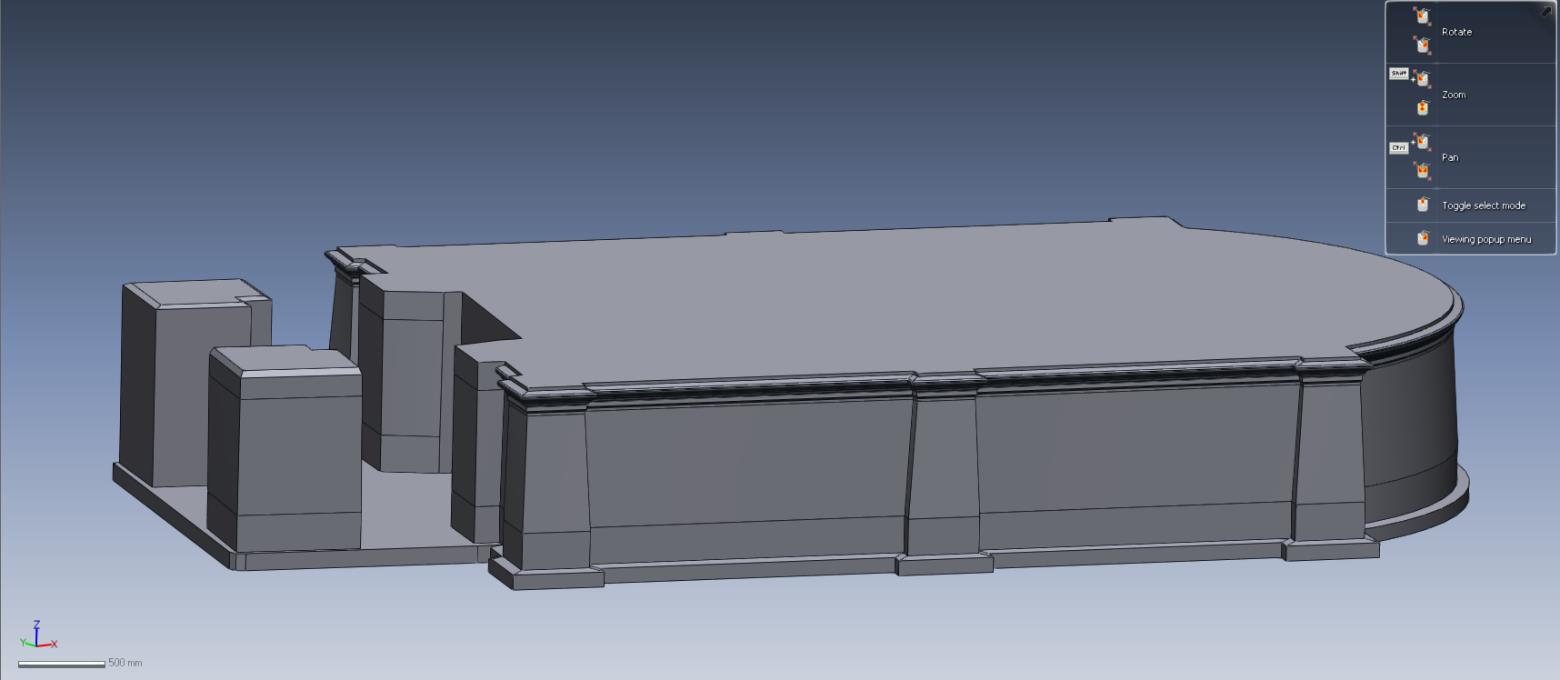

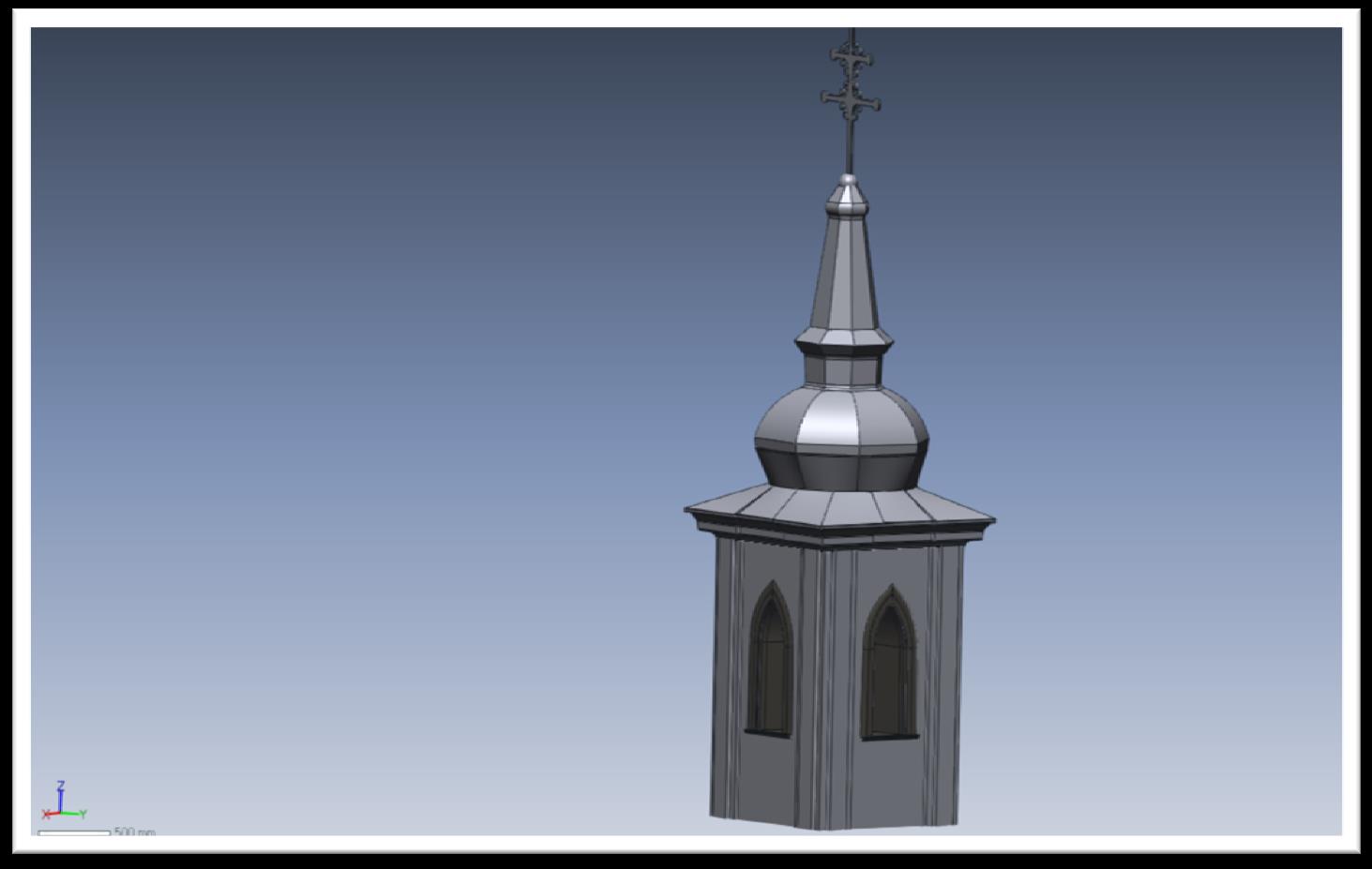

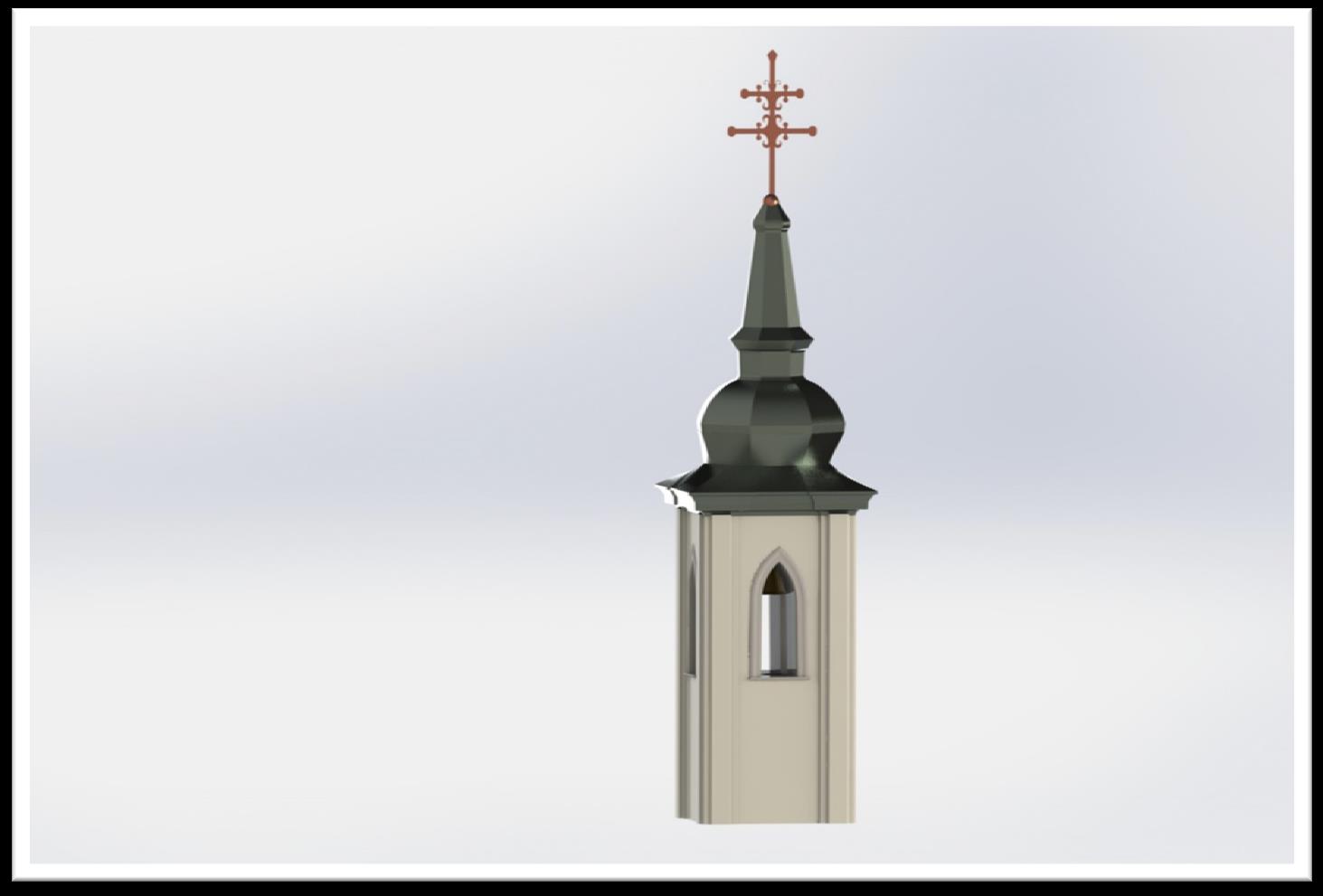

14 ÁLLAPOT FELMÉRÉSE Testmodell

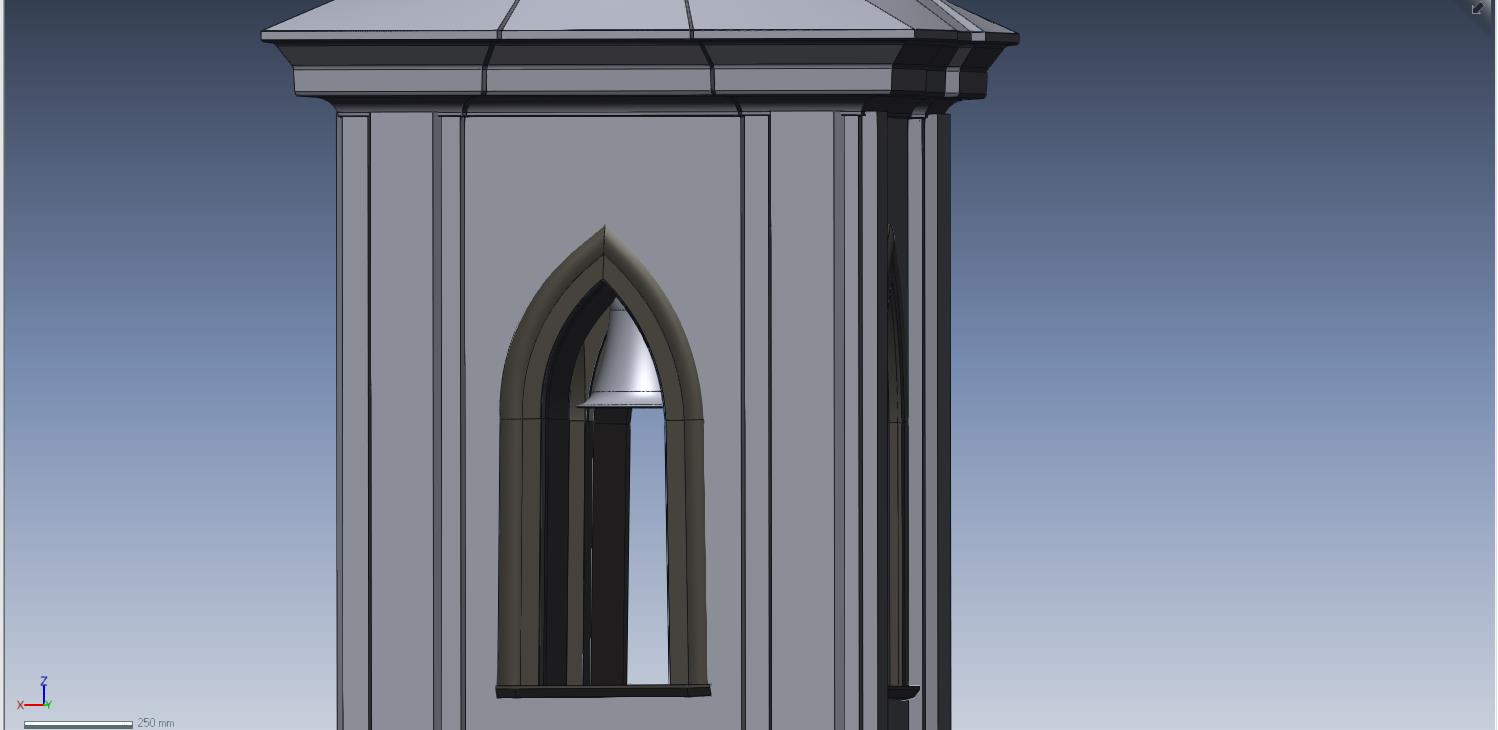

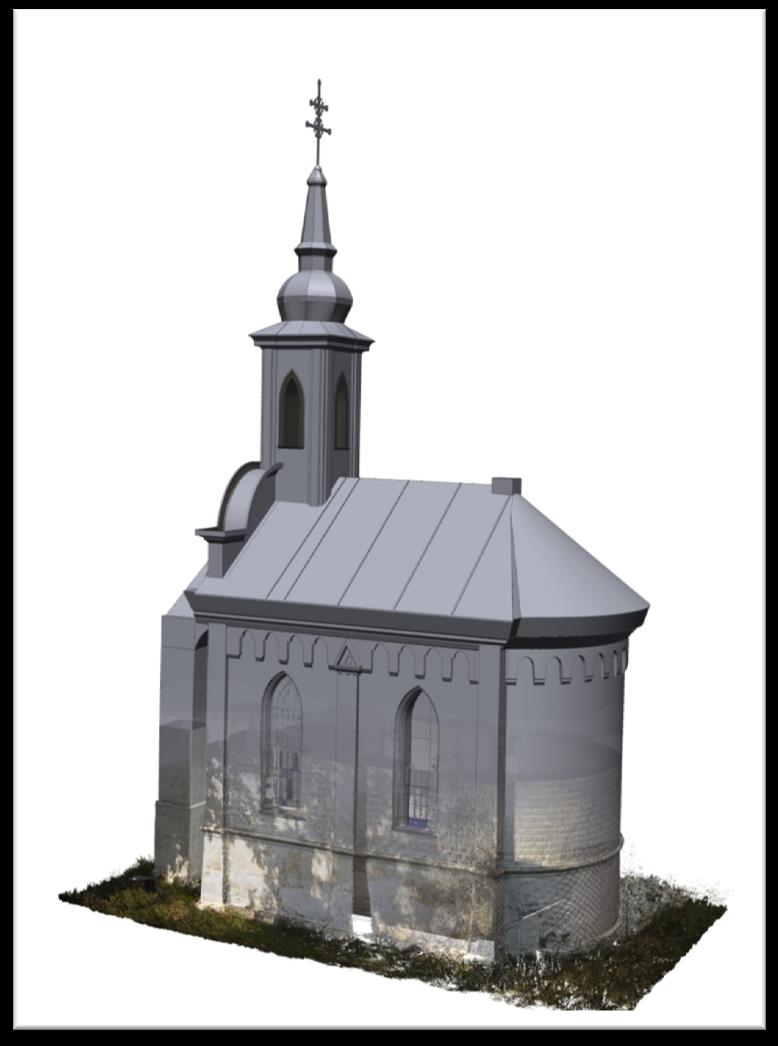

15 ÁLLAPOT FELMÉRÉSE Renderelt modell

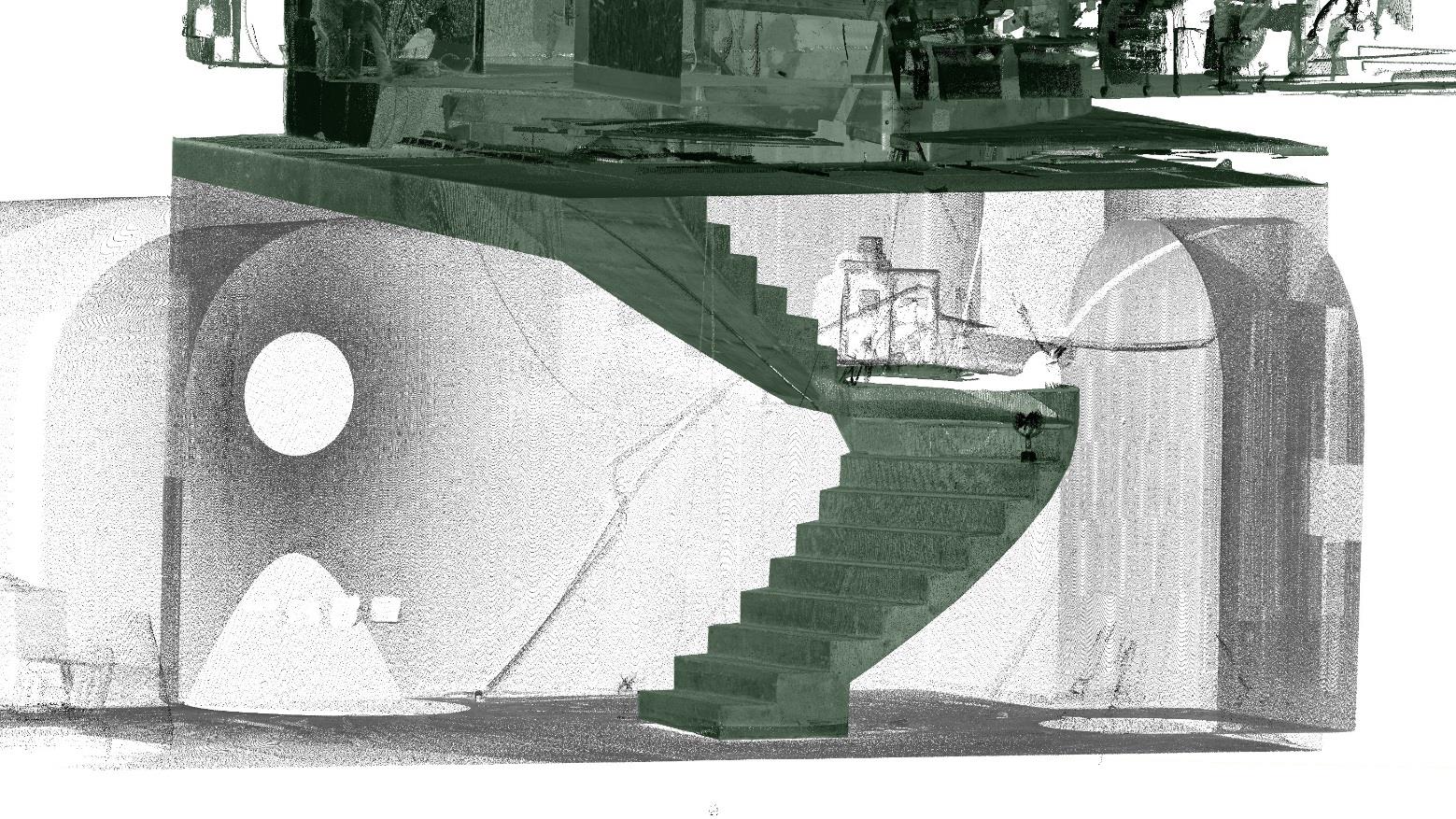

16 TERVEZÉS MEGLÉVŐ ÉPÜLET FELMÉRÉSE Folyamat lépés, pontfelhő
17 TERVEZÉS MEGLÉVŐ ÉPÜLET FELMÉRÉSE Folyamat lépés, építész rajzok

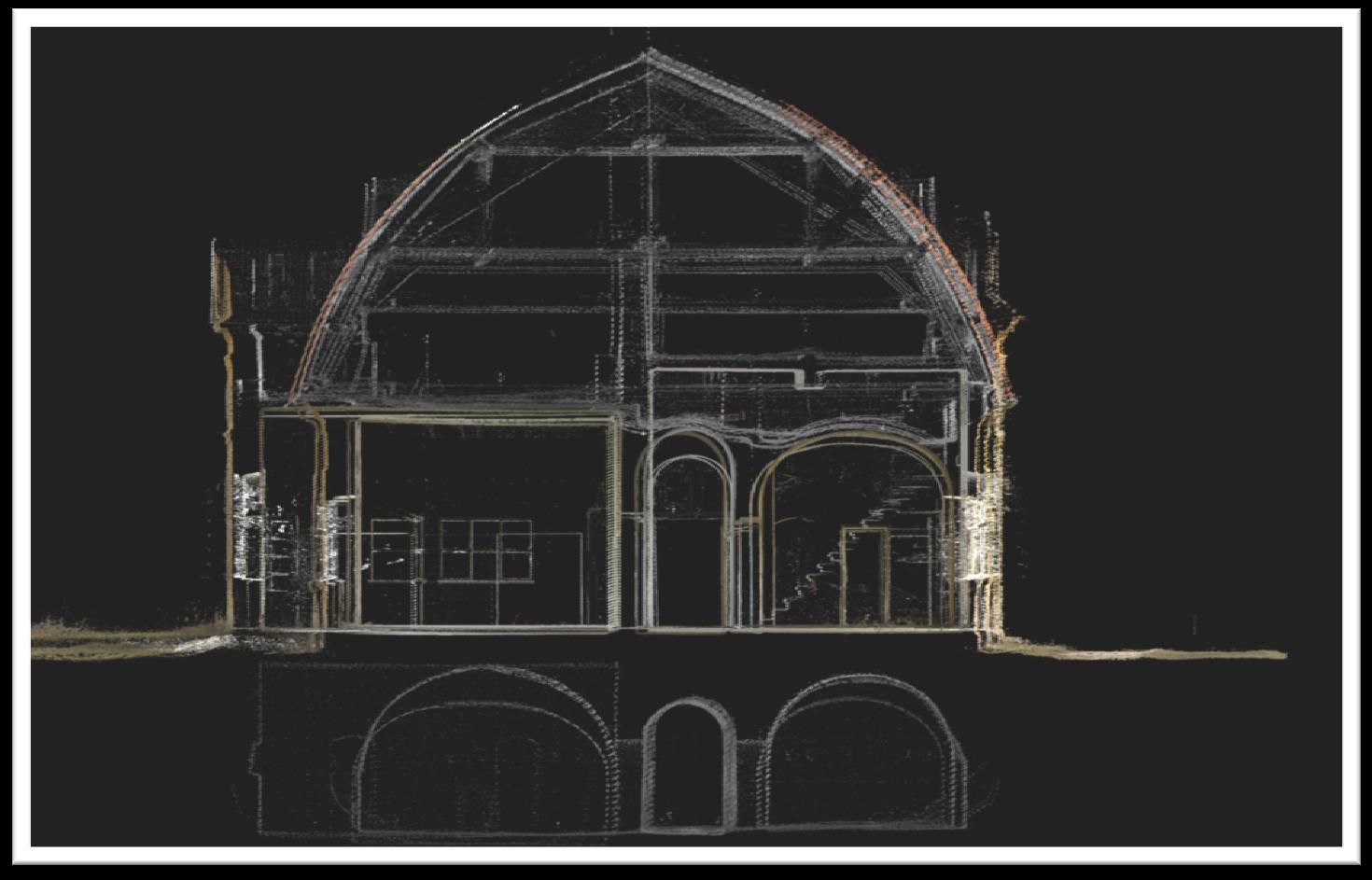

18 TERVEZÉS MEGLÉVŐ ÉPÜLET FELMÉRÉSE Metszetek generálása

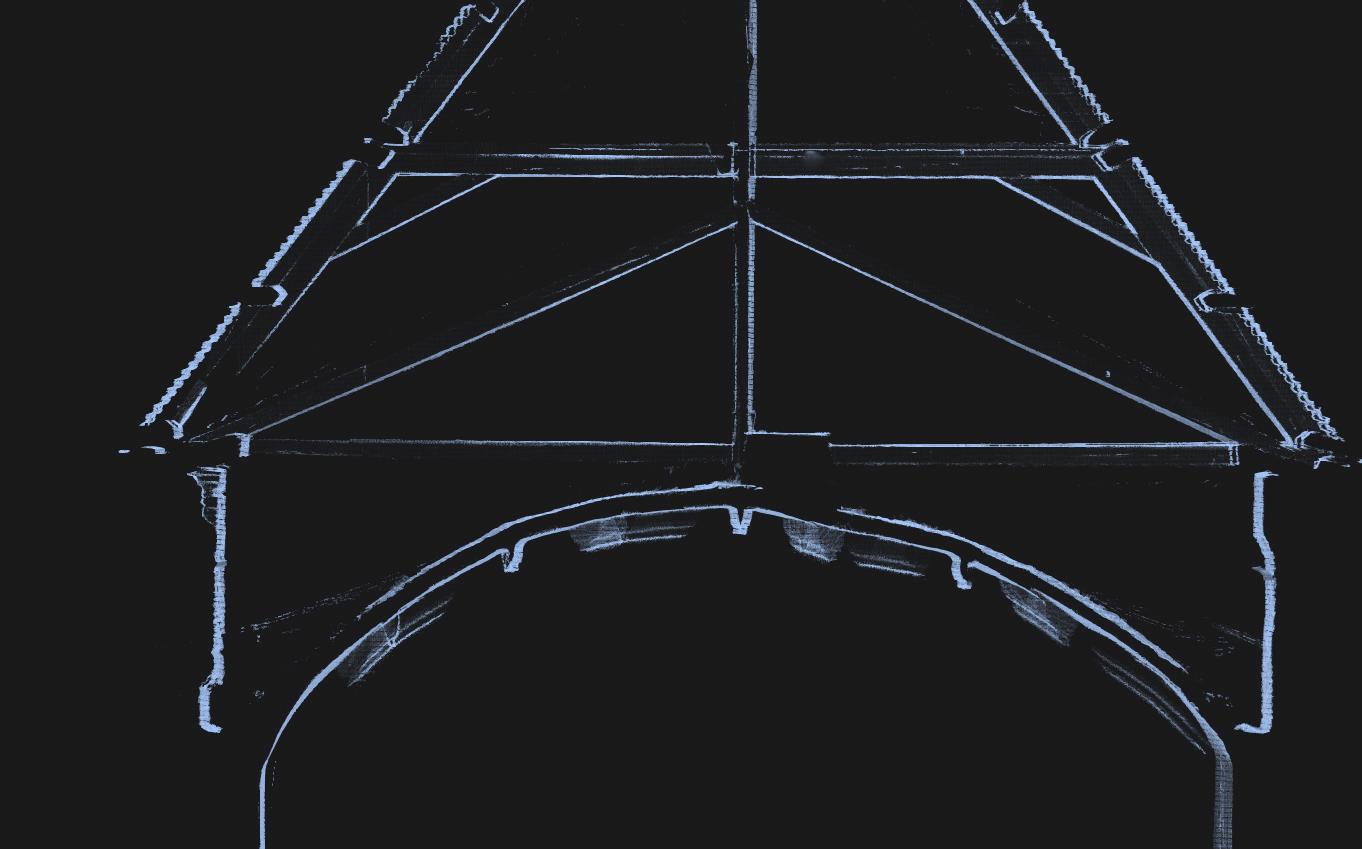

19 TERVEZÉS MEGLÉVŐ ÉPÜLET FELMÉRÉSE Hagyományos szerkezet

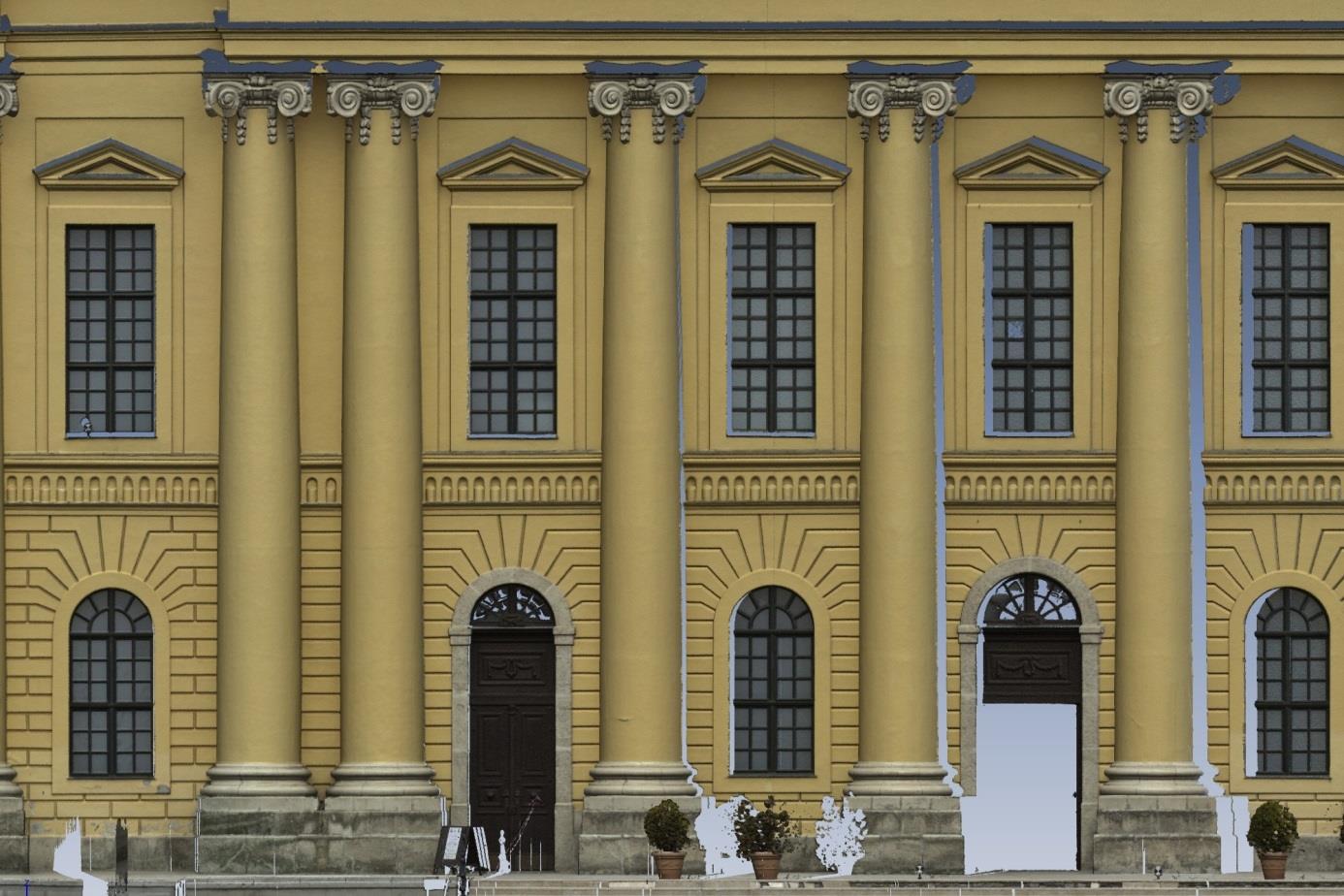

20 AKTUÁLIS ÁLLAPOT FELMÉRÉSE Ortofotó készítése pontfelhőből

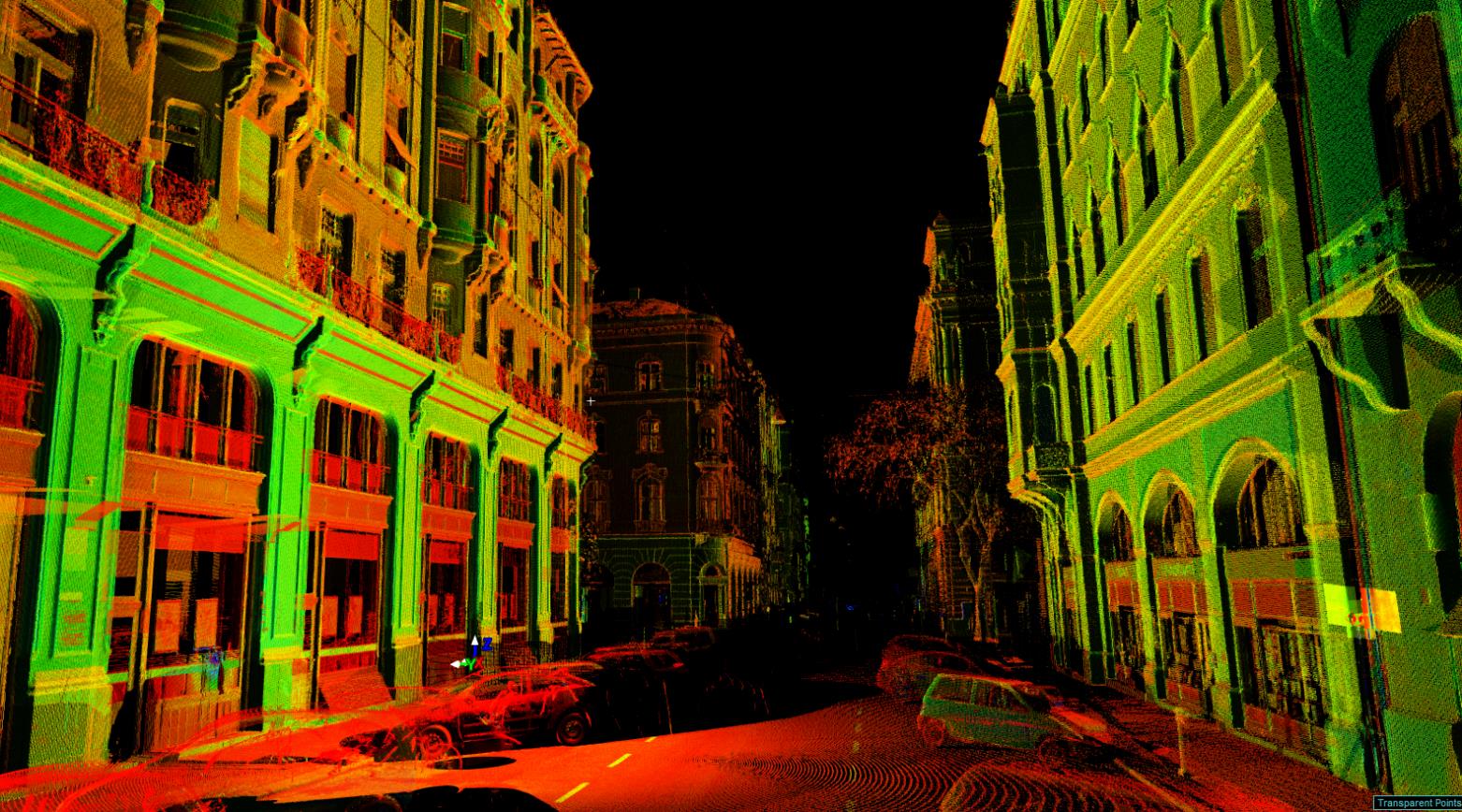

21 TERVEZÉS KÖRNYEZET FELMÉRÉSE Utcakép rögzítése

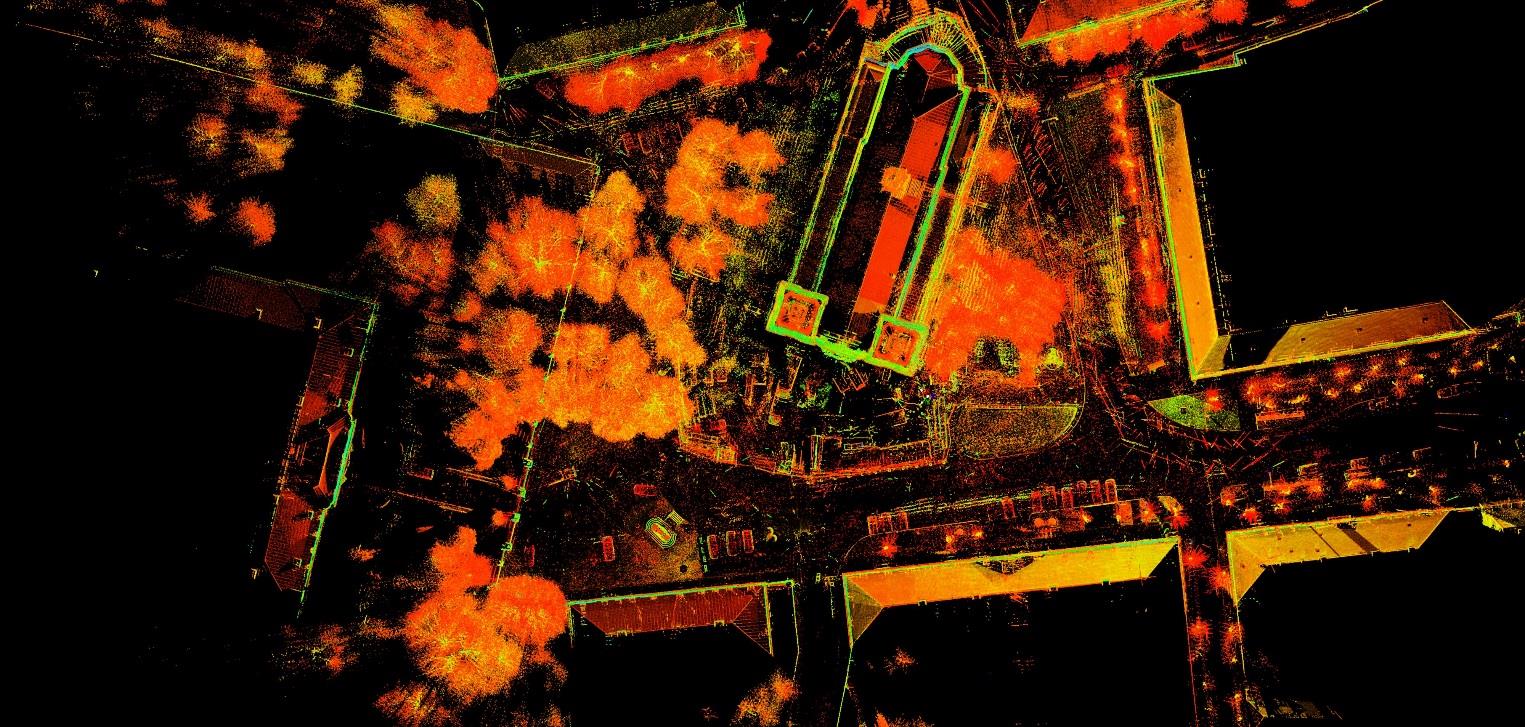

22 TERVEZÉS KÖRNYEZET FELMÉRÉSE Utcakép rögzítése, tér felmérés
23 TERVEZÉS KÖRNYEZET FELMÉRÉSE Szintvonalas térkép készítése
24 TERVEZÉS KÖRNYEZET FELMÉRÉSE Szintvonal akár 10 cm-ként

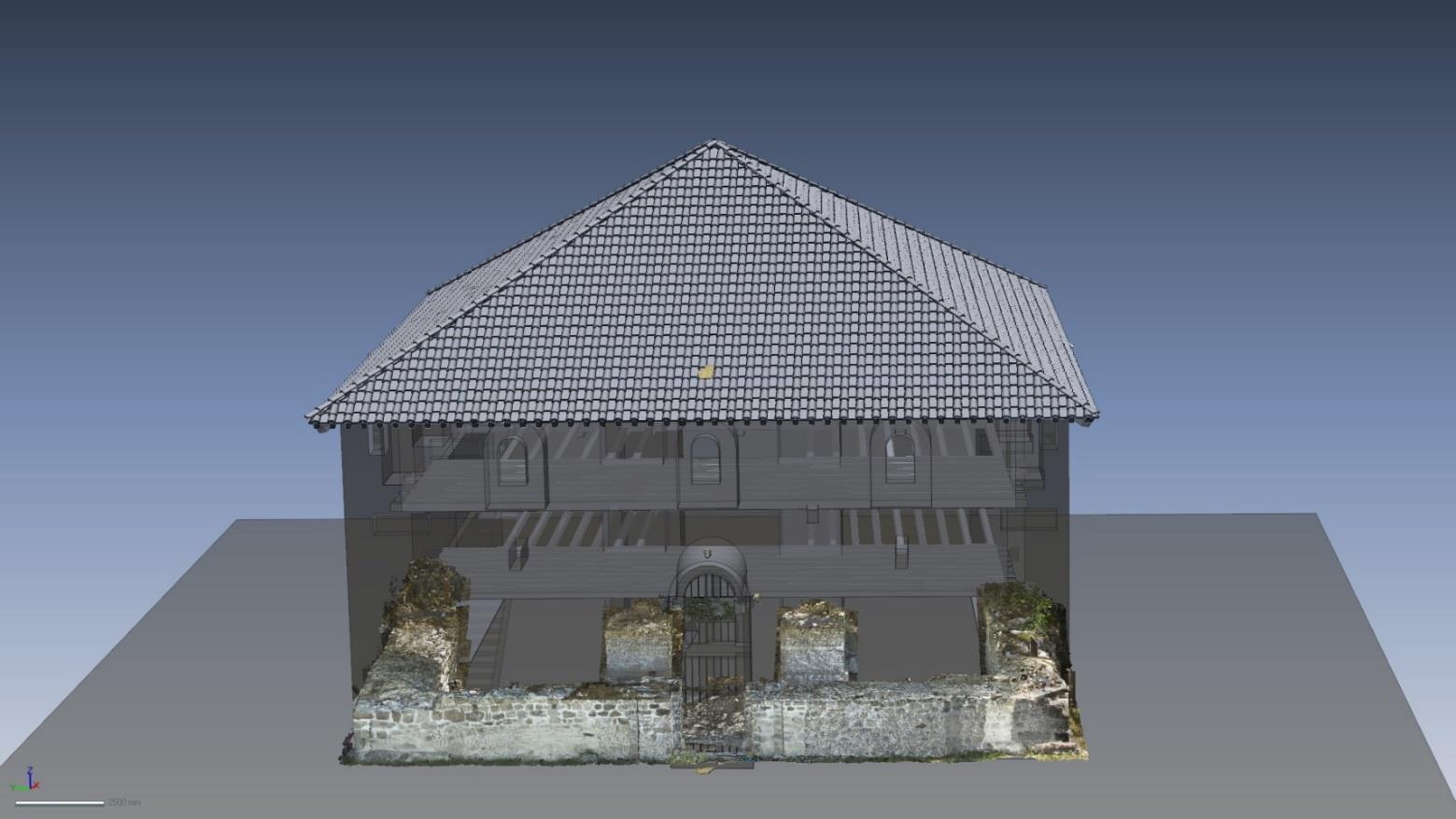

25 TERVEZÉS REKONSTRUKCIÓ Rekonstruált burgus - Lepence

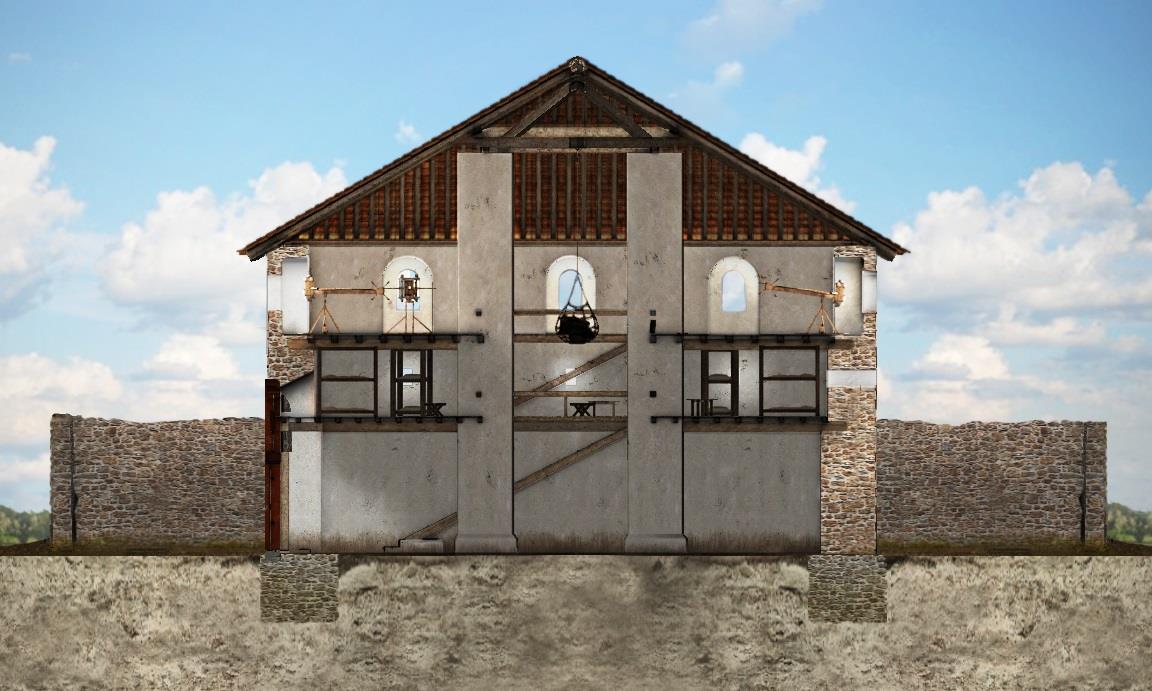

26 TERVEZÉS REKONSTRUKCIÓ Renderelt tömegmodell

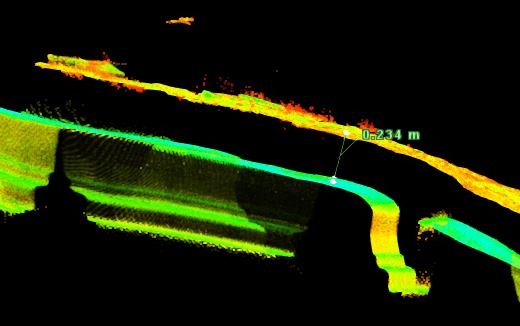

27 MONITORING MEGLÉVŐ ÉPÜLET FELMÉRÉSE Szemmel nem látható hibák kimutatása
28 MEGLÉVŐ ÉPÜLET ÁLLAPOT FELMÉRÉSE Bármilyen méret, bárhonnan
29 3D LÉZERSZKENNELÉS, 3D DIGITALIZÁLÁS Az épület digitális állománnyá konvertálása Geometria alakzat leképezése, pontfelhő vagy poligon Érintésmentesen, nem téve kárt az építményben Megvalósulási dokumentáció Georeferált adatok Pontfelhő és digitális fénykép együtt CAD bemenő adat BIM építő elem 3D nyomtatás alapja
30 MIRE HASZNÁLJUK? Felmérés 3D modellezés 2D rajzok készítése, ortofotók Megvalósulási dokumentáció Minőség ellenőrzés Környezet felmérés Látványtervezés BIM (Building Information Management) Szintvonalas térkép készítés Épületrekonstrukció 3D nyomtatás
31 3D ÉPÜLETMODELLEZÉS FÖLDI LÉZERSZKENNERES MÉRÉSBŐL SZÁRMAZÓ PONTFELHŐ ALAPJÁN Hadzijanisz Konsztantinosz munkája alapján

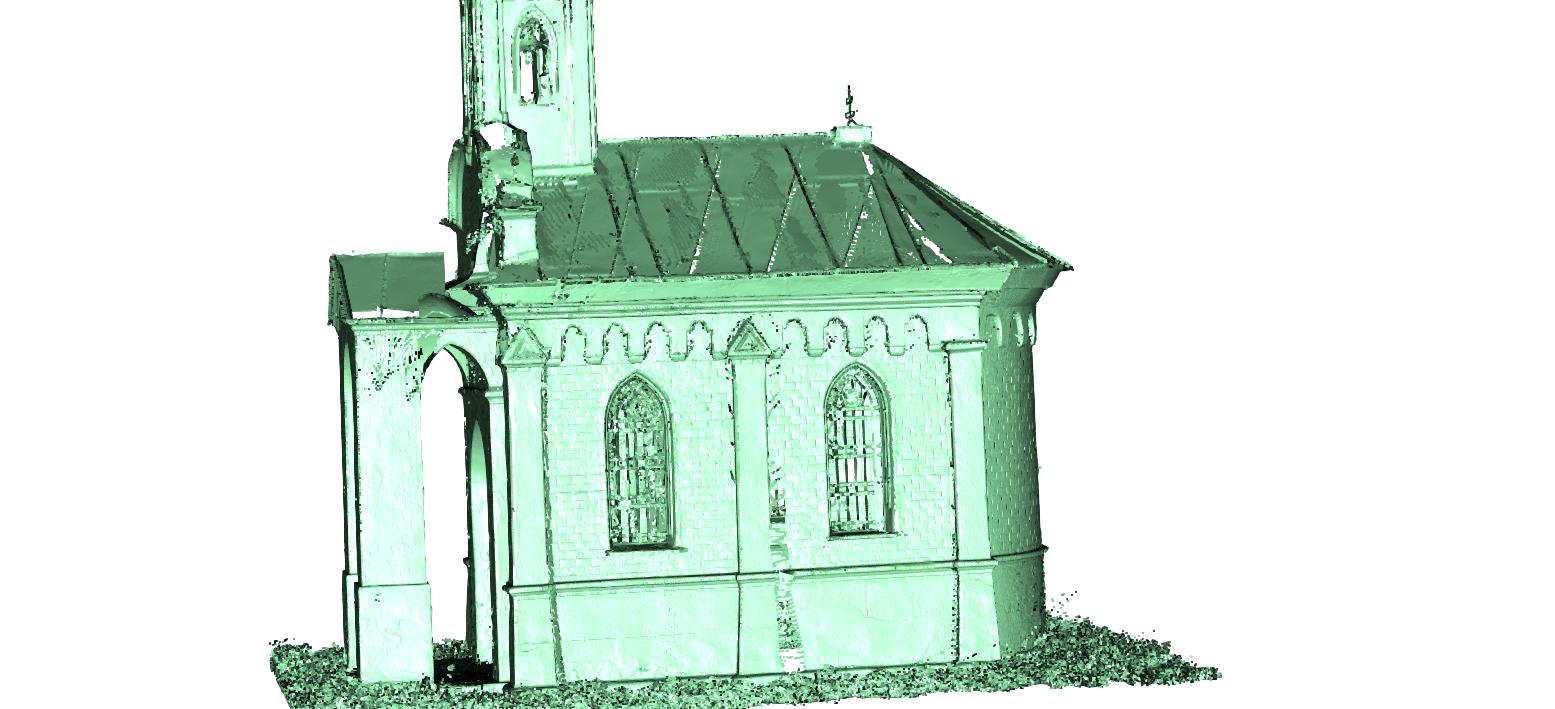

32 PONTFELHŐ 17 millió pont X Y Z koordináta

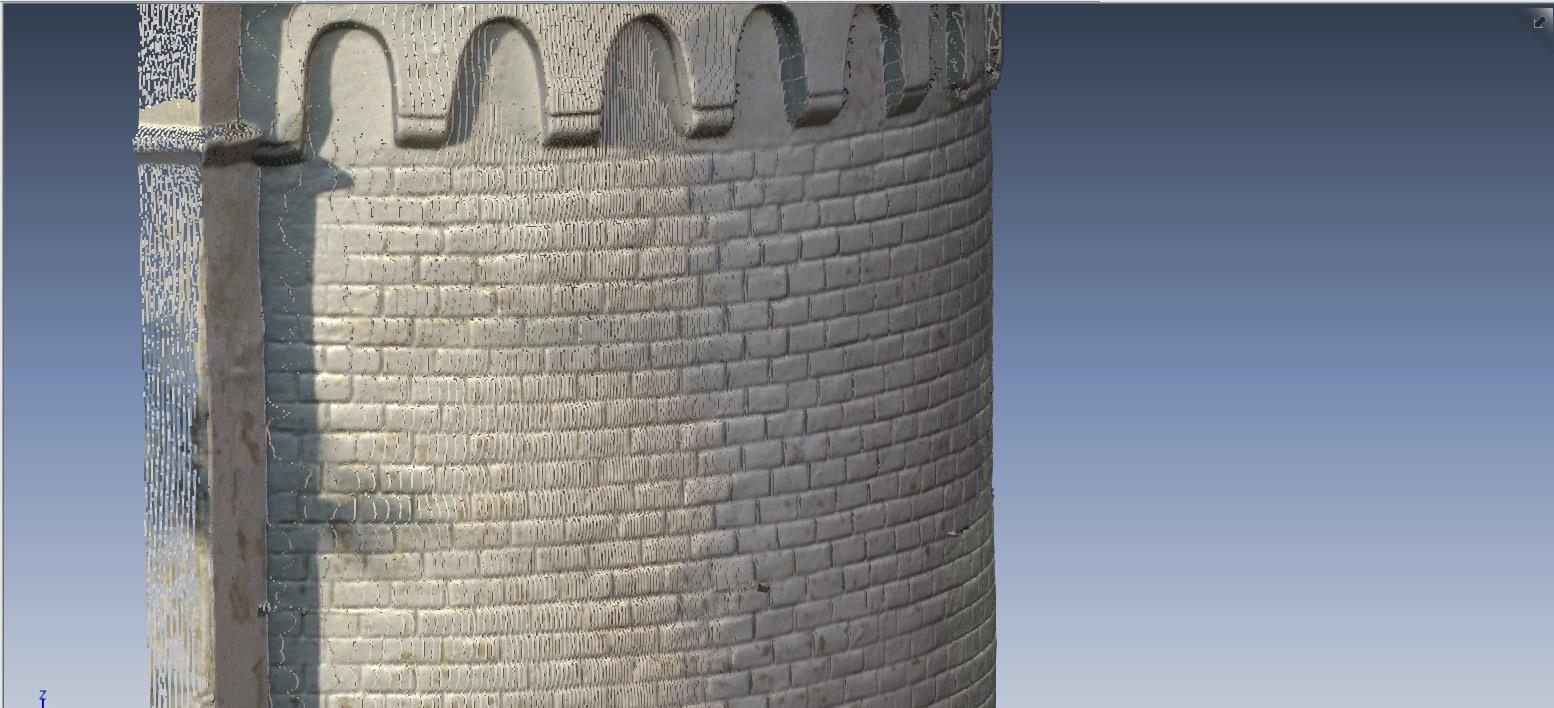

33 PONTFELHŐ Valós színek részlet gazdag geometria

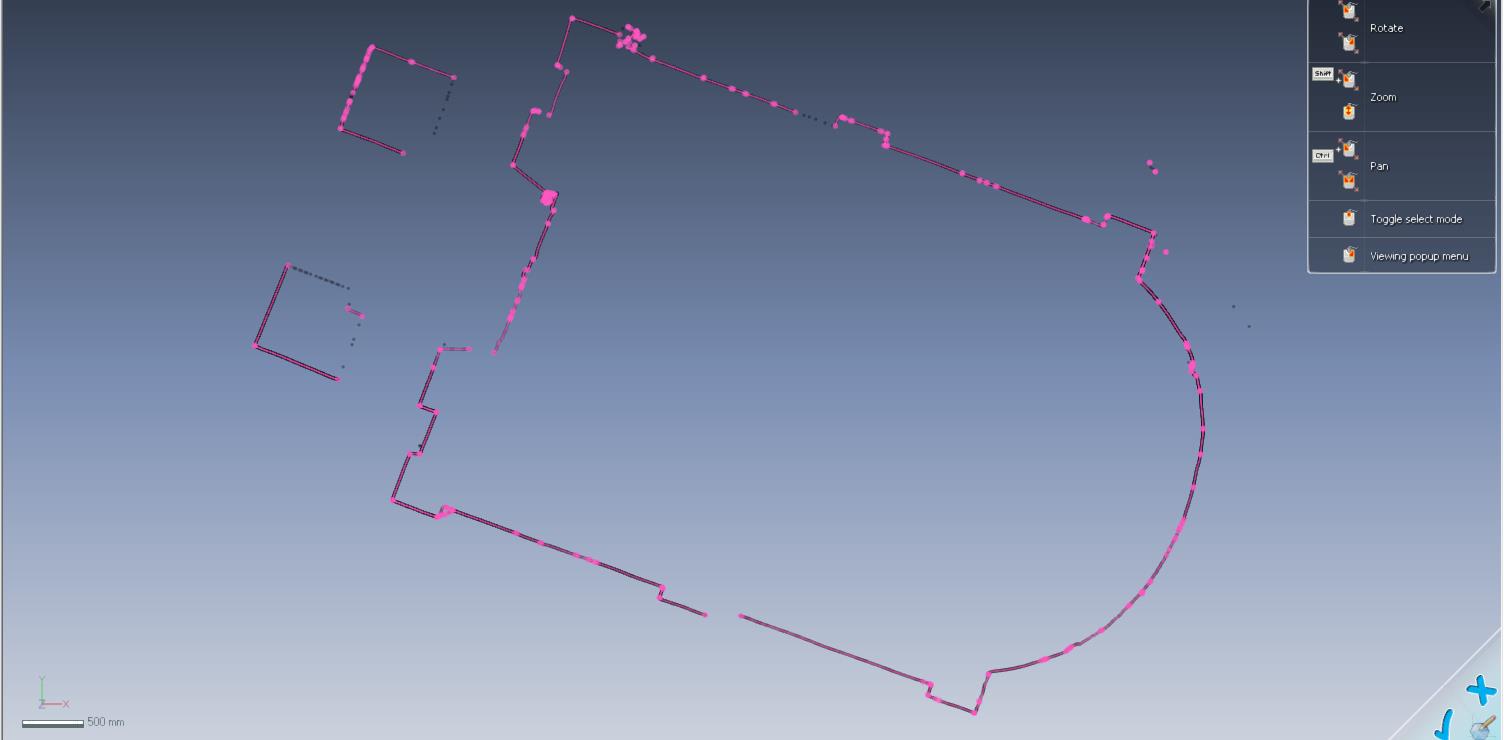

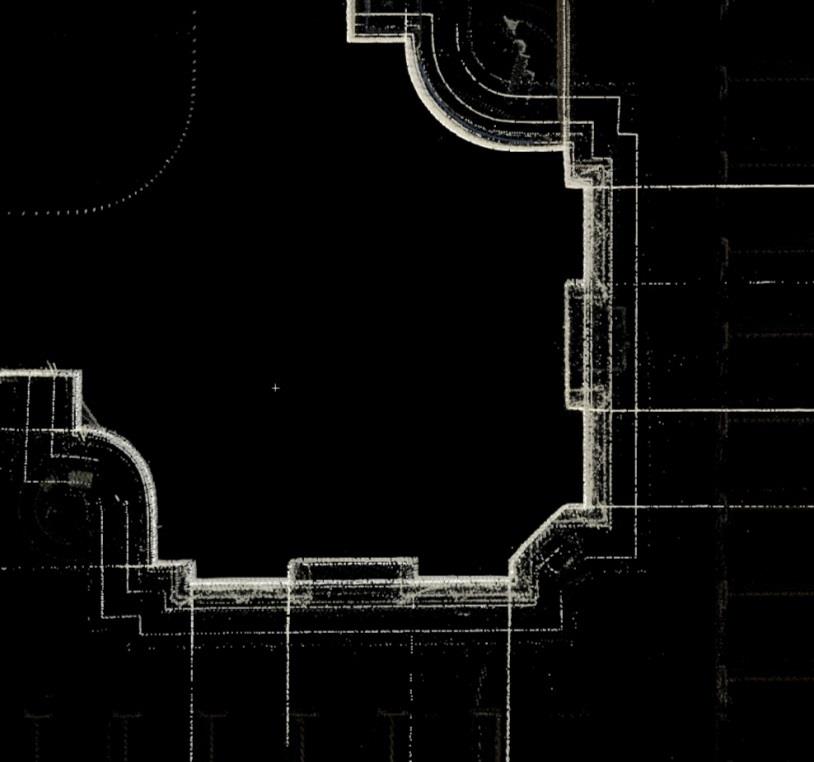

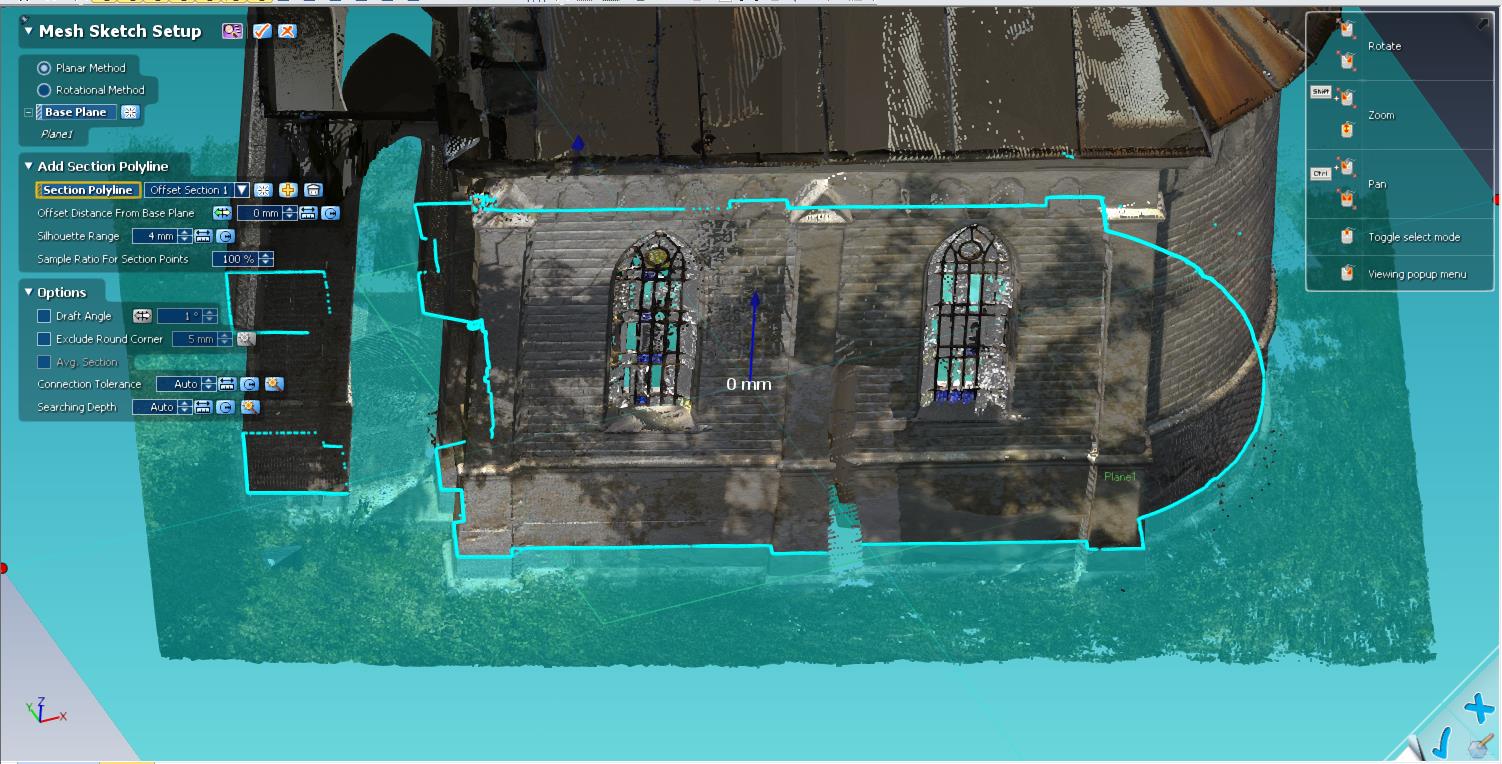

34 METSZET KÉPZÉSE Bárhol, bármilyen síkkal vehetünk fel metszetet
35 METSZET KÉPZÉS A kijelölt pontokra egyeneseket és íveket, vagy görbét illeszthetünk

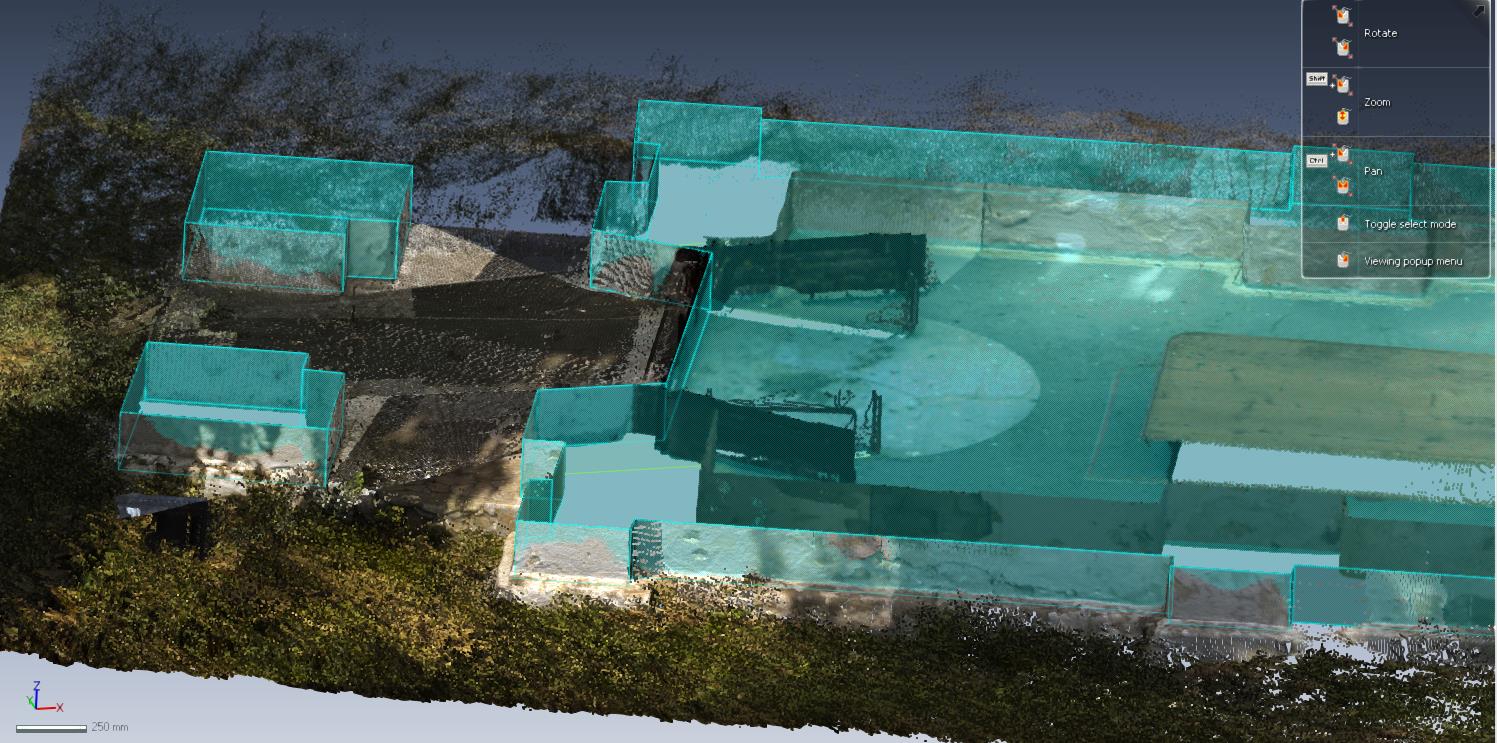

36 KIHÚZÁS A metszetet az általa létrehozott felület normális irányába húzzuk ki

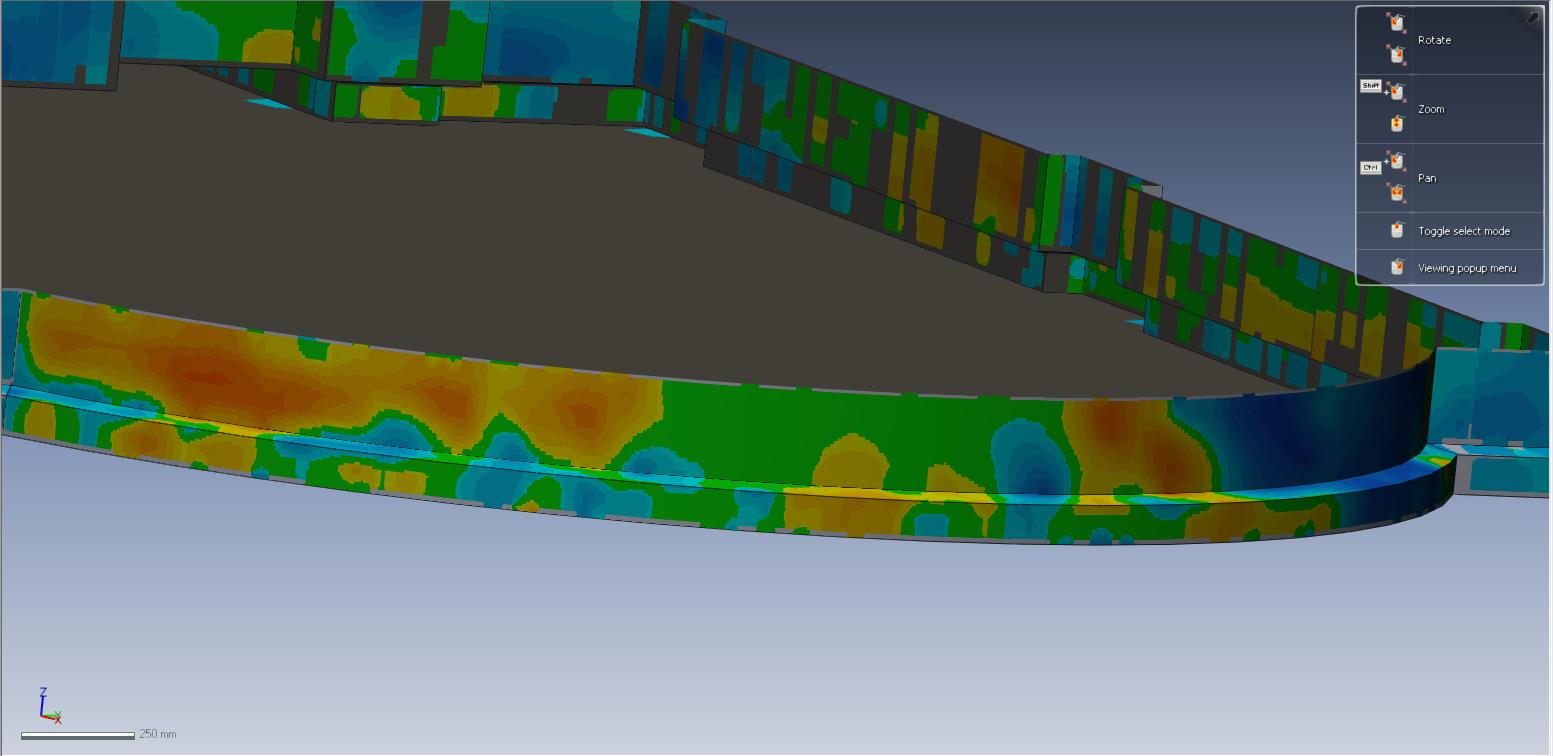

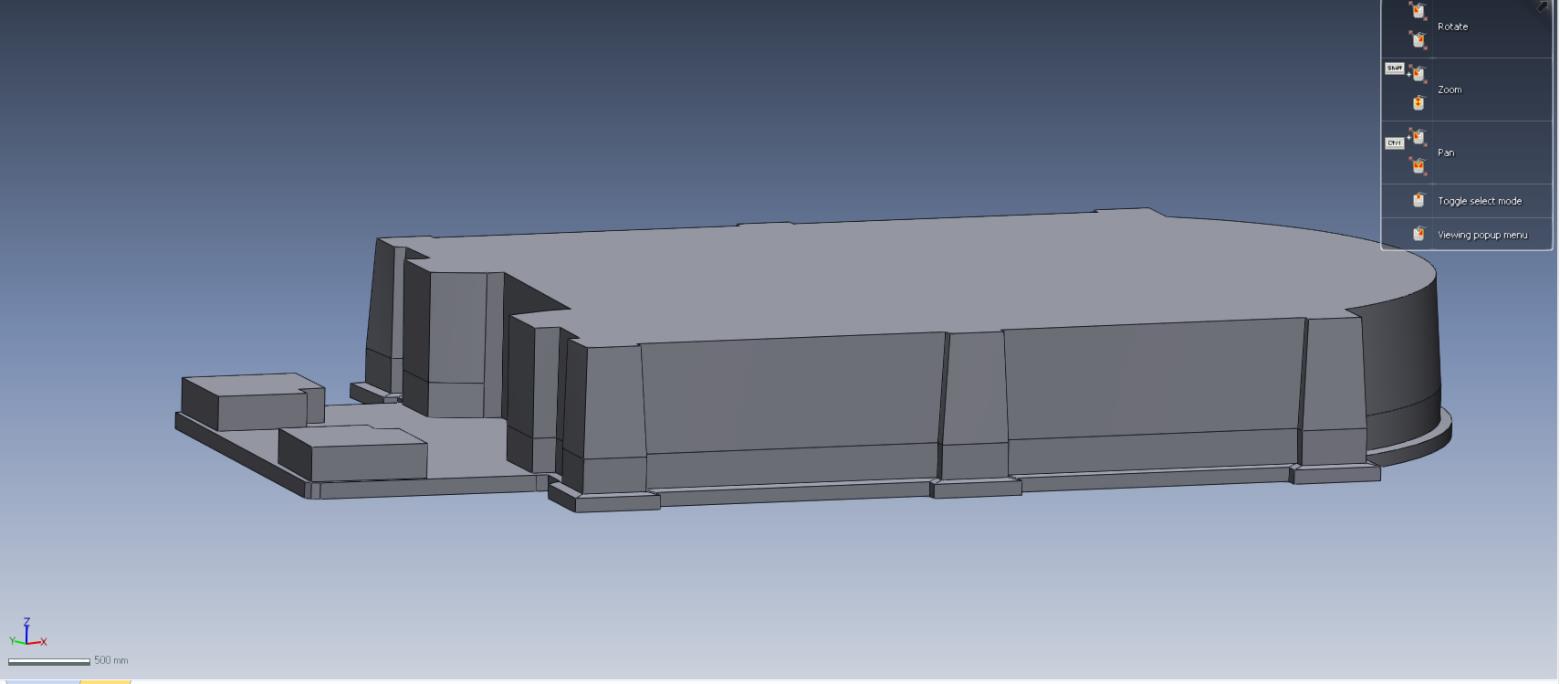

37 KIHÚZÁS - ELTÉRÉSEK

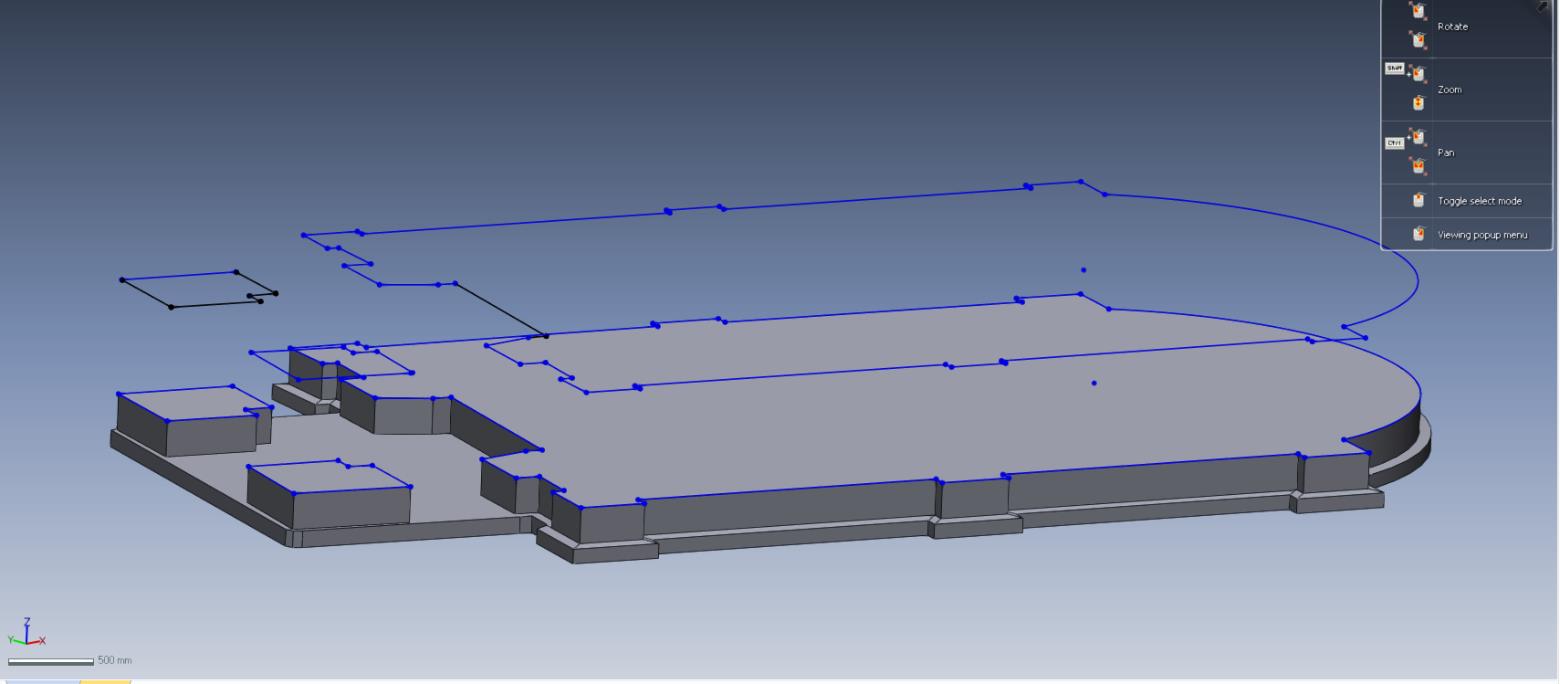

38 METSZETEK KÖZÖTTI FELÜLETKÉPZÉS
39 METSZETEK KÖZÖTTI FELÜLETKÉPZÉS
40 METSZETEK KÖZÖTTI FELÜLETKÉPZÉS

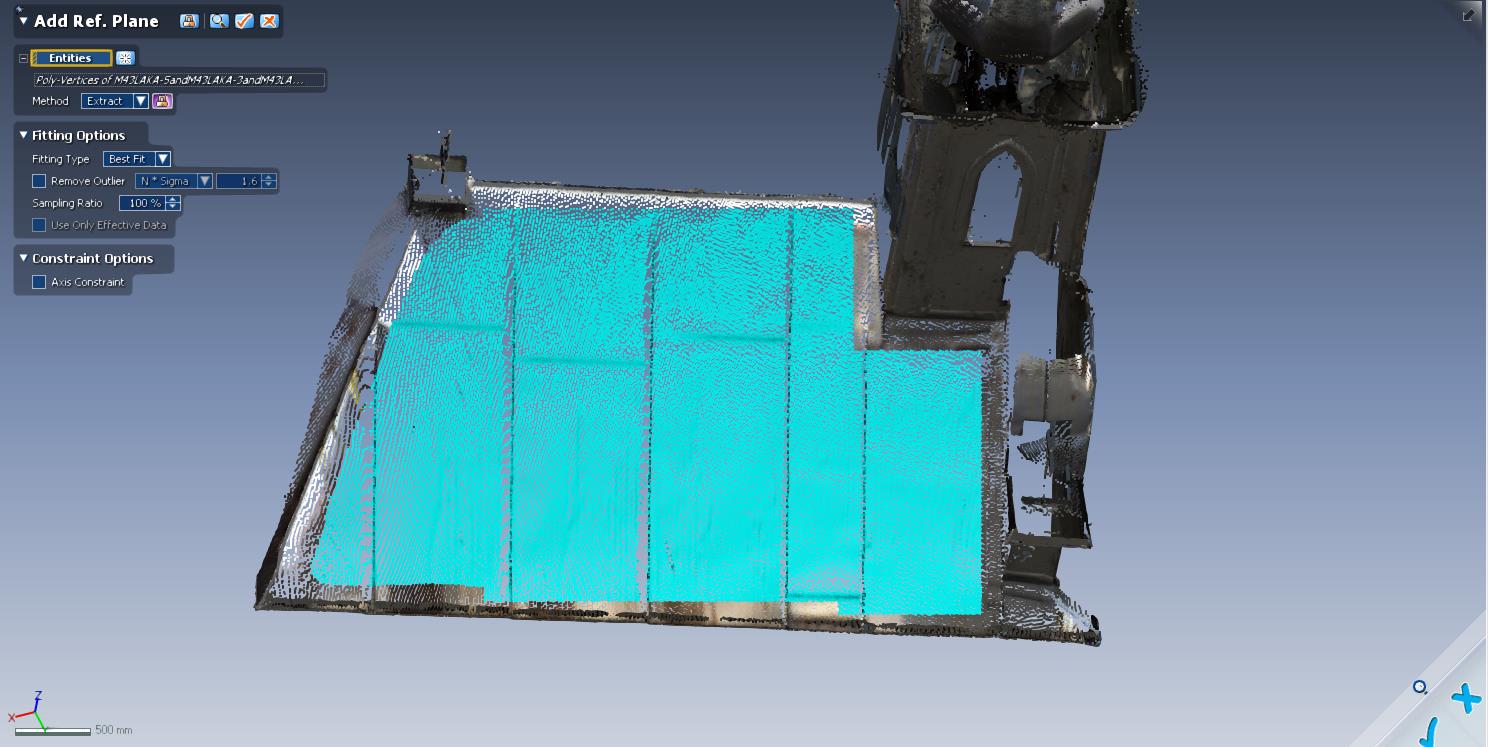

41 SÍK ILLESZTÉSE Sík illesztése ~ pont alapján
42 SÍK ILLESZTÉSE

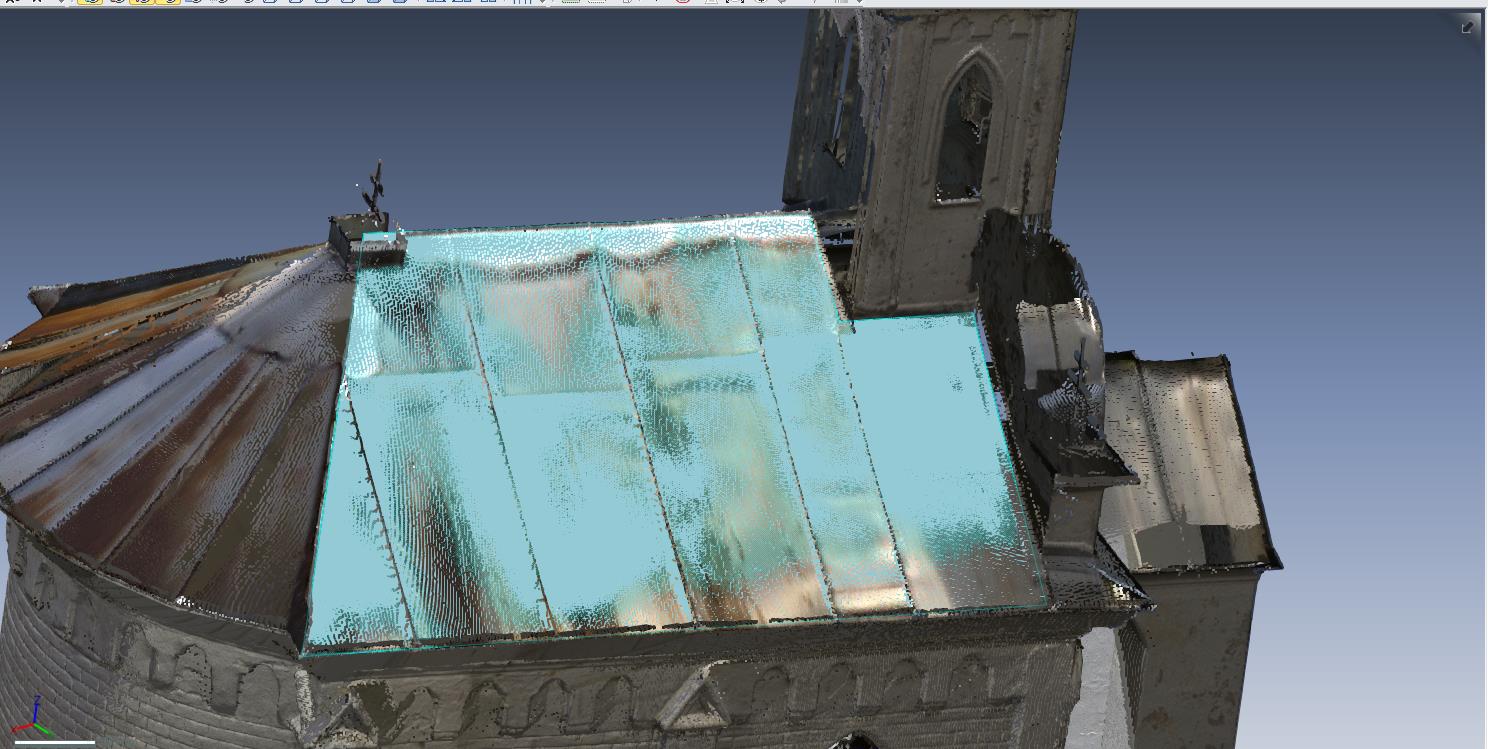

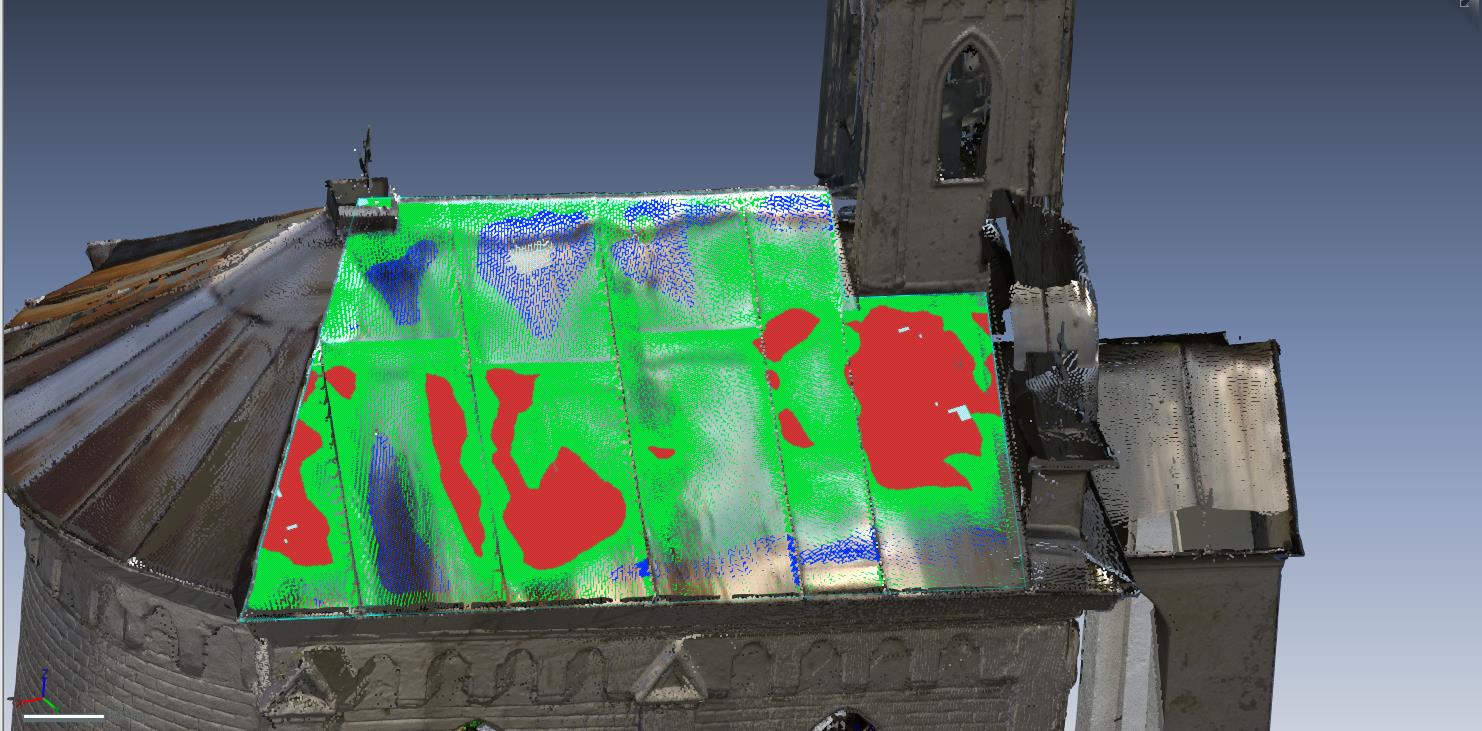

43 SÍK ILLESZTÉSE Eltérés a pontfelhő és a felvett sík között

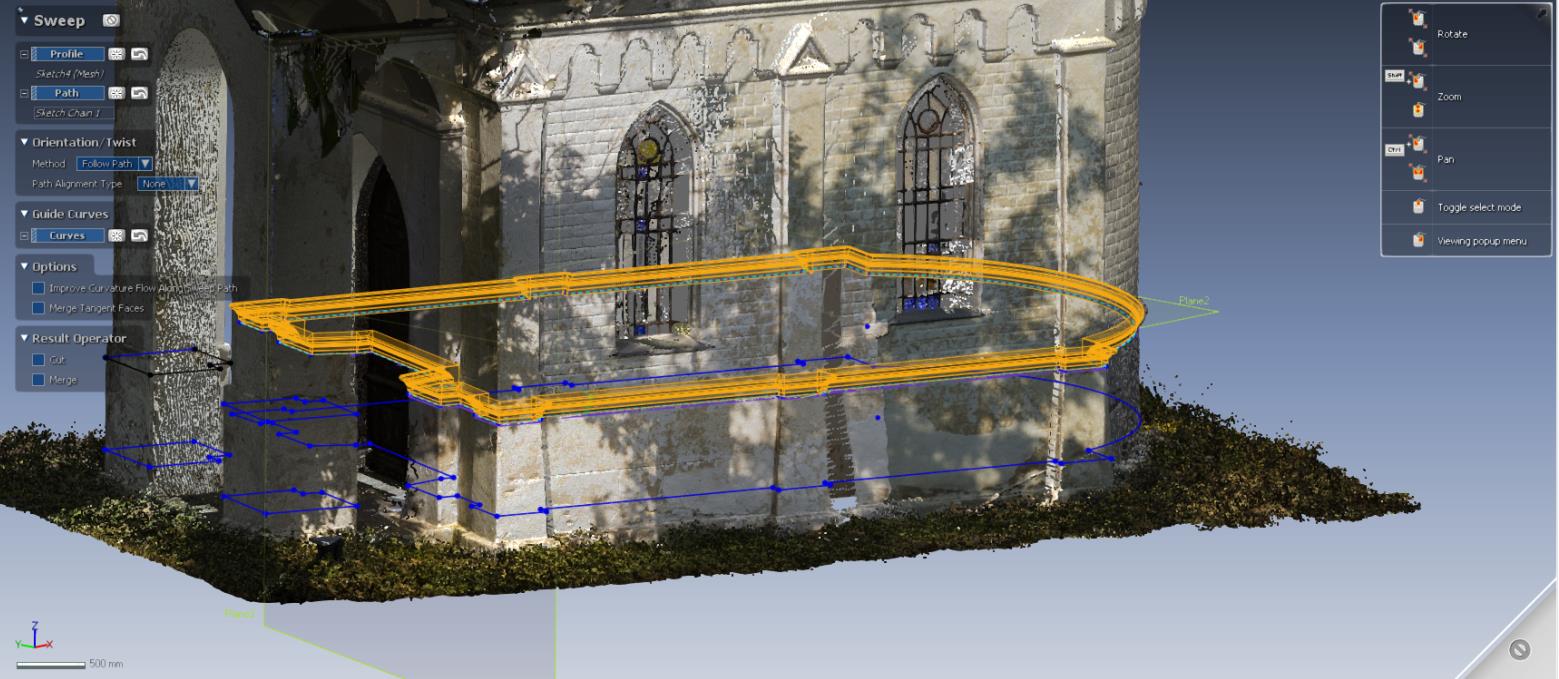

44 ÚTVONAL MENTÉN VÉGIGVEZETETT PROFIL Spline profil Szerkesztett profil
45 ÚTVONAL MENTÉN VÉGIGVEZETETT PROFIL
46 ÚTVONAL MENTÉN VÉGIGVEZETETT PROFIL

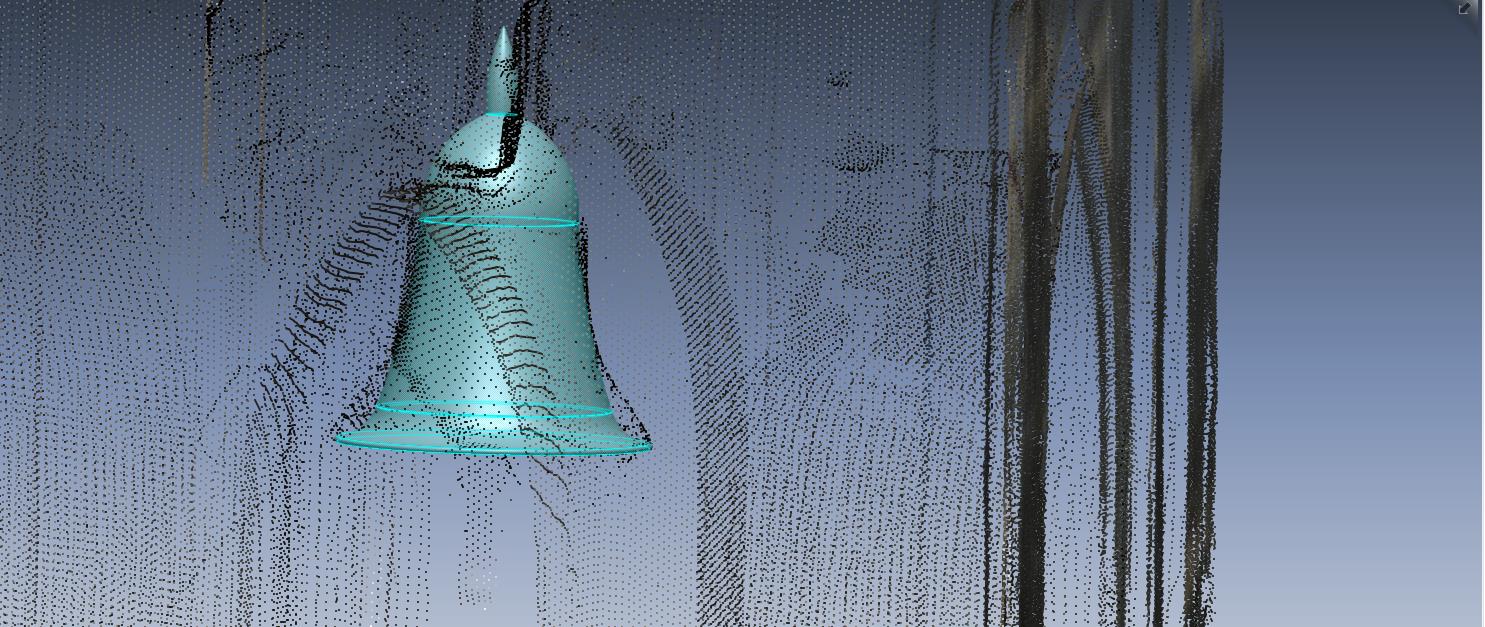

47 TENGELY KÖRÜLI FORGATÁS Forgástesteknél automatikus tengelykijelölés
48 TENGELY KÖRÜLI FORGATÁS
49 BOOLE ALGEBRA Unió Metszet Kivonás

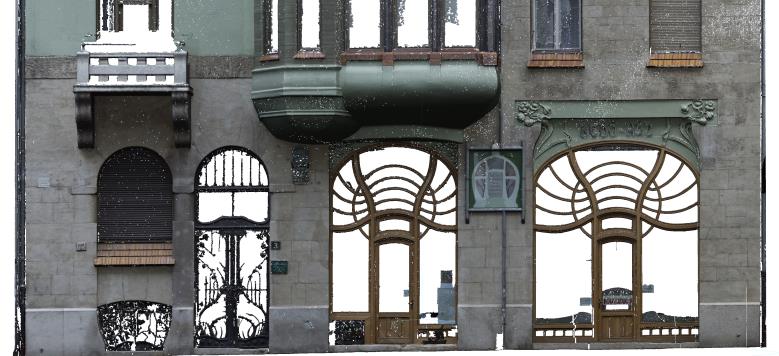

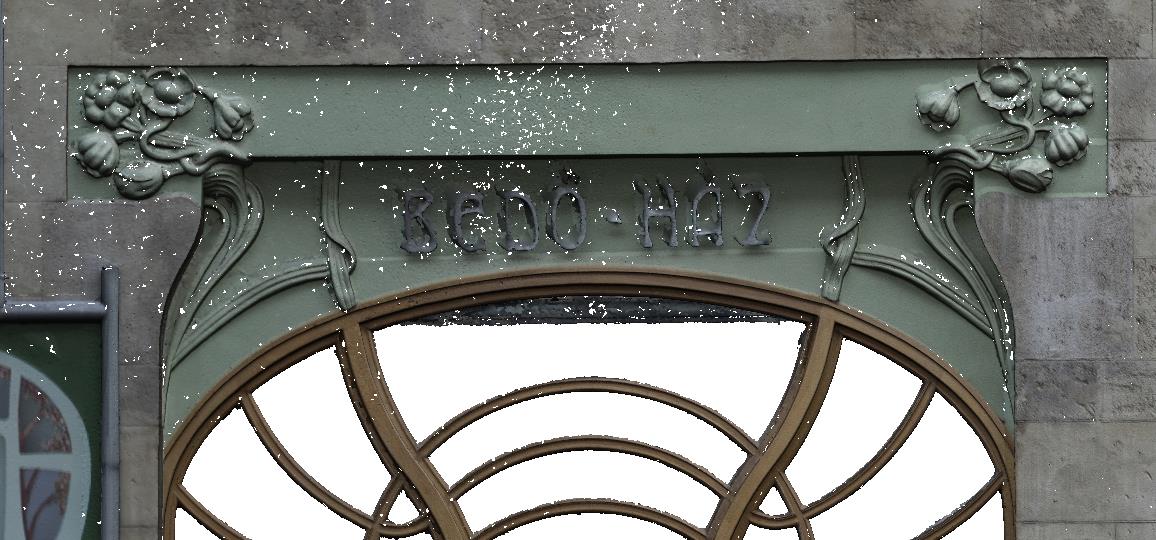

50 ORGANIKUS FORMÁK Magyar Szecesszió Háza homlokzat

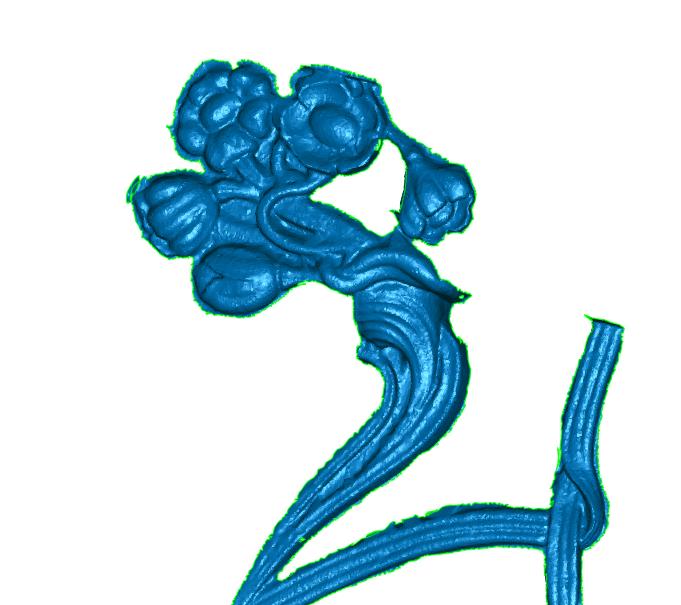

51 ORGANIKUS FORMÁK MODELLEZÉSE Virágdísz a homlokzaton, poligonháló generálásával
52 ORGANIKUS FORMÁK ~ poligon ~1400 poligon

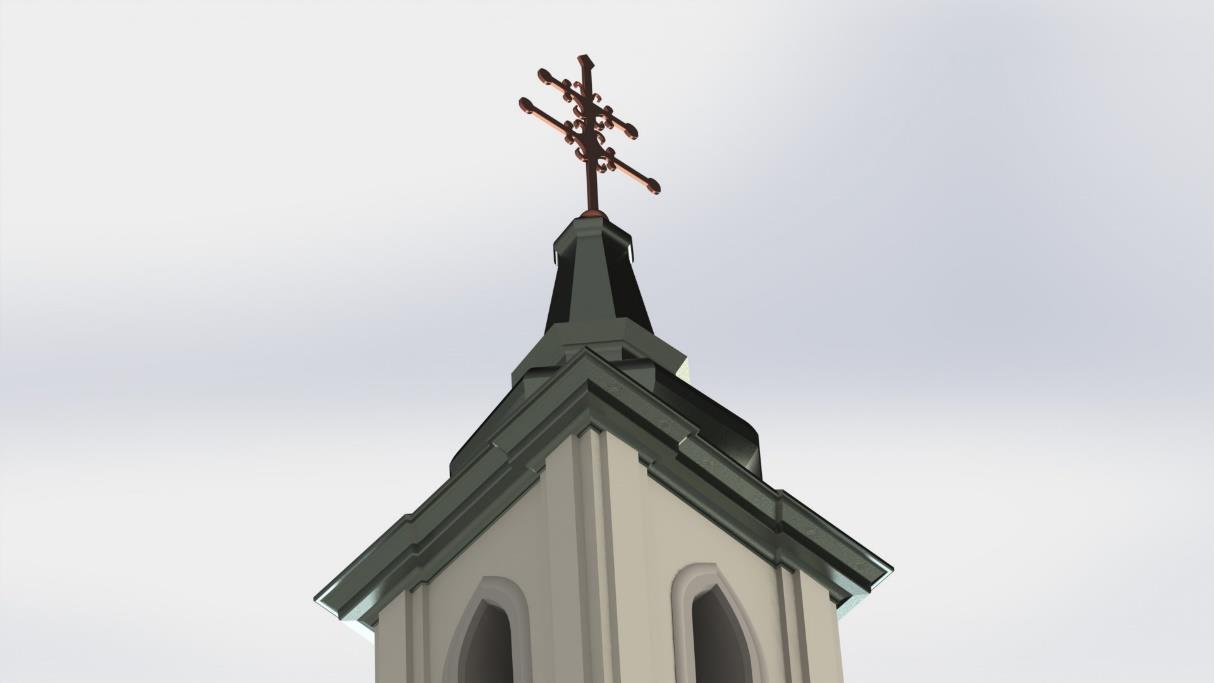

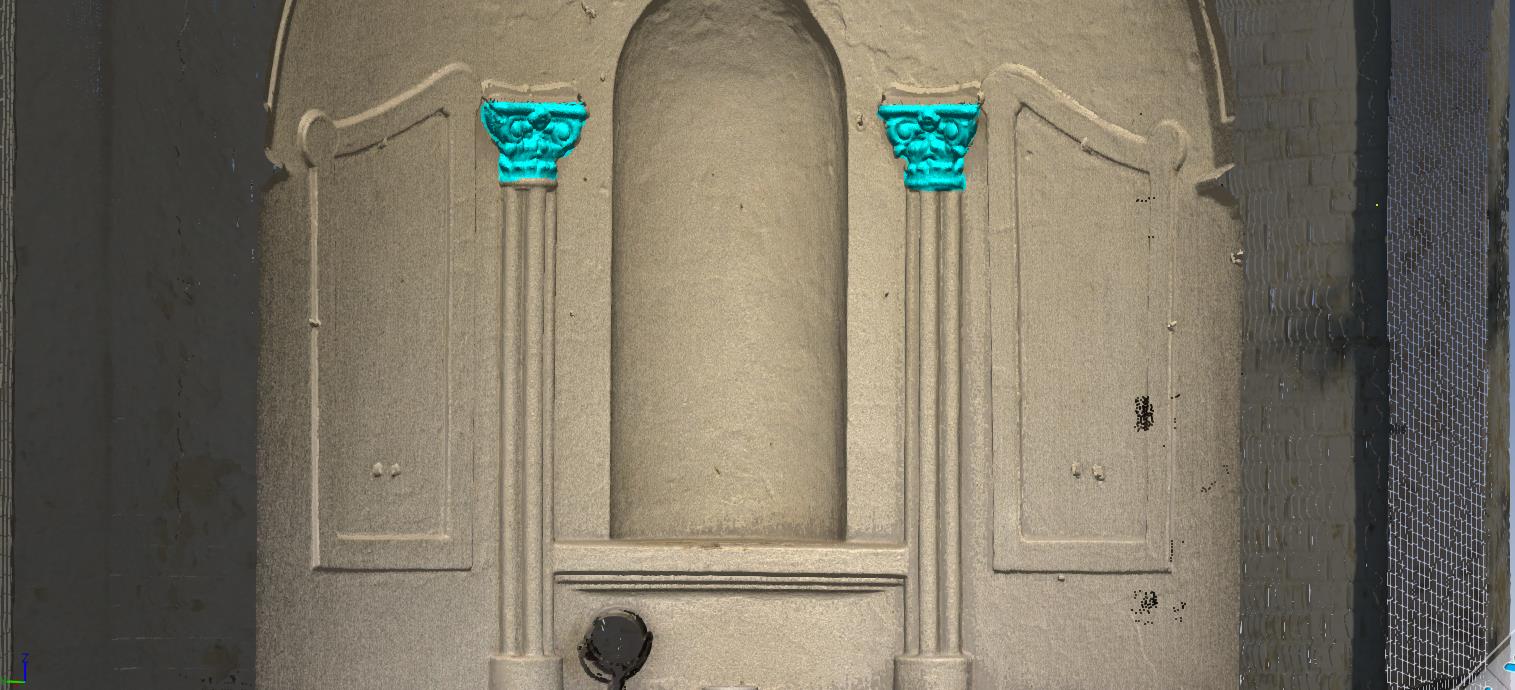

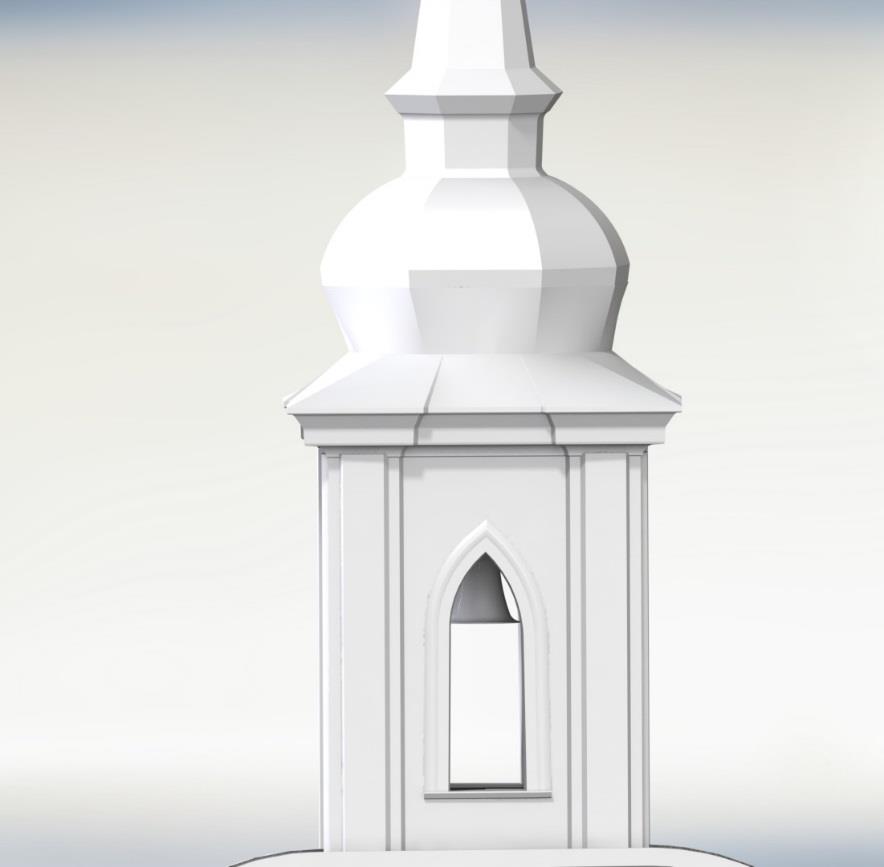

53 ORGANIKUS FORMÁK Az oszlopfők beillesztése alacsony poligonszámú felületmodellel
54 MIRE és HOGYAN HASZNÁLHATÓ? CAD alapú szoftverek könnyen kezelik az állományt
55 3D NYOMTATÁS
56 BIM (Building Information Modeling) Attribútum adatok hozzárendelése az egyes elemekhez Anyag Kor Állapot Geometria Összetett lekérdezések Szakági tervezés segítése
