Hatékony módszer a nagyfeszültségű távvezetékek. dokumentáció-felújítására a gyakorlatban

Átírás

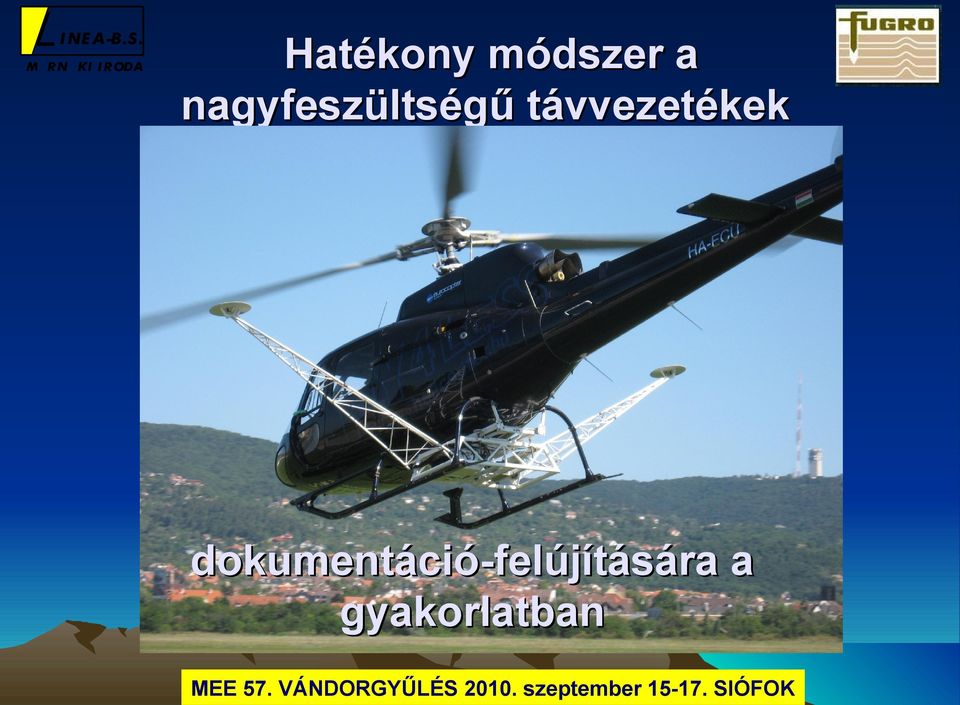

1 Hatékony módszer a nagyfeszültségű távvezetékek dokumentáció-felújítására a gyakorlatban MEE 57. VÁNDORGYŰLÉS szeptember SIÓFOK

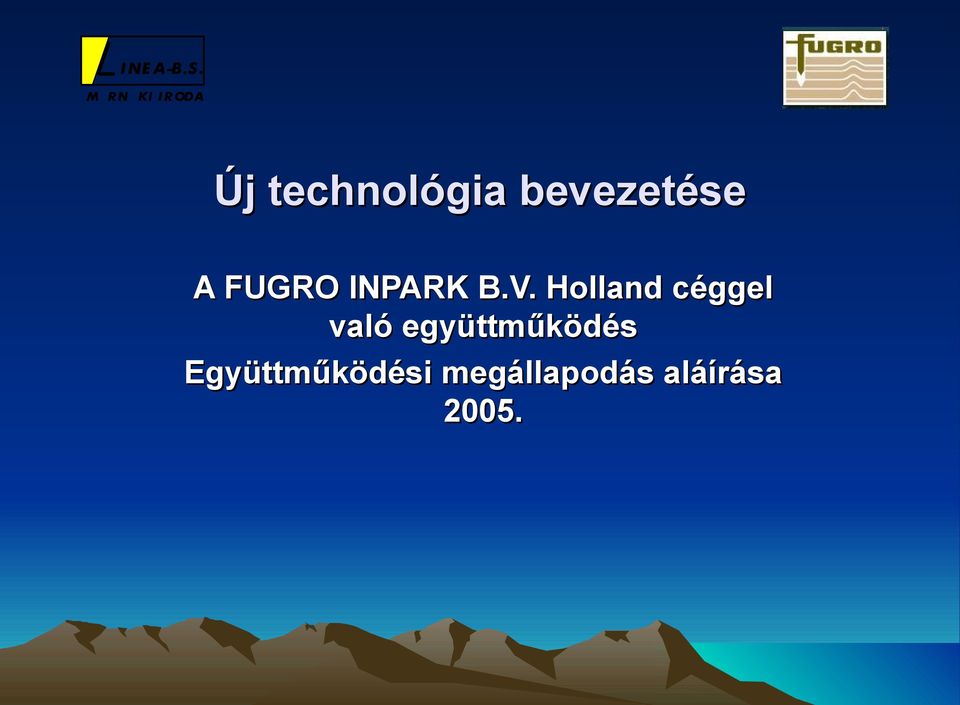

2 Új technológia bevezetése A FUGRO INPARK B.V. Holland céggel való együttműködés Együttműködési megállapodás aláírása 2005.

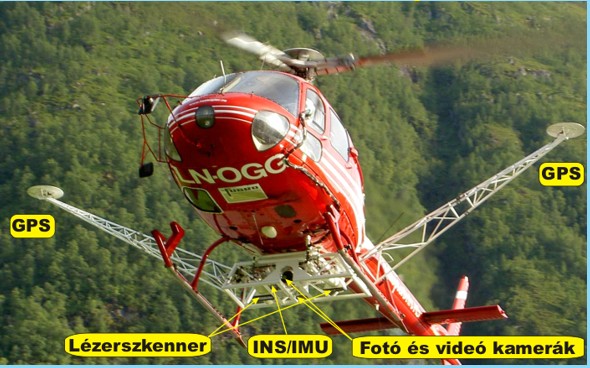

3 A rendszer felépítése 2 GPS, 1 INS/IMU, 1 lézerszkenner, 2 videó és 2 fotókamera Mérőkeret Felszerelt helikopter

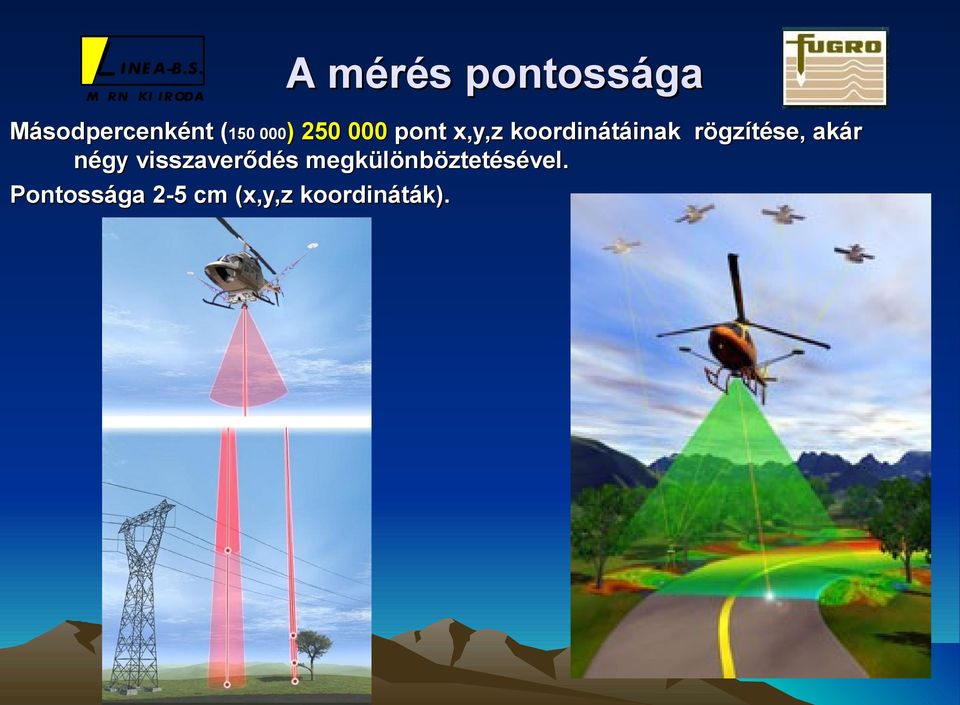

4 A mérés pontossága Másodpercenként ( ) pont x,y,z koordinátáinak rögzítése, akár négy visszaverődés megkülönböztetésével. Pontossága 2-5 cm (x,y,z koordináták).

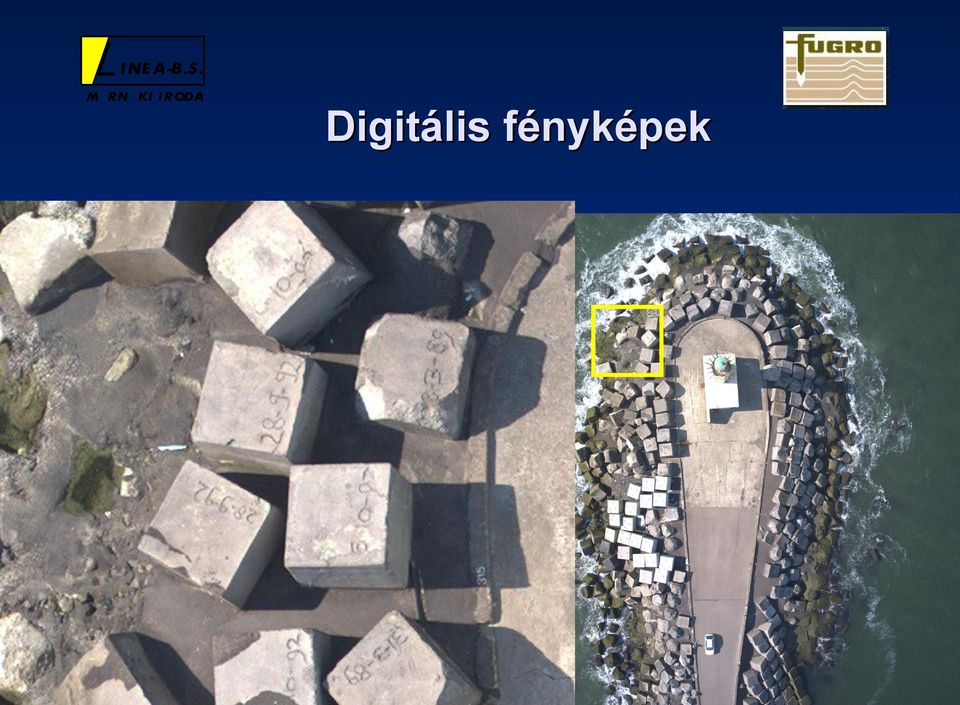

5 Digitális fényképek Előre néző fotók 12 Mpixel 1 s Függőleges fotók 12 Mpixel 2,5 s

6 Videó felvételek

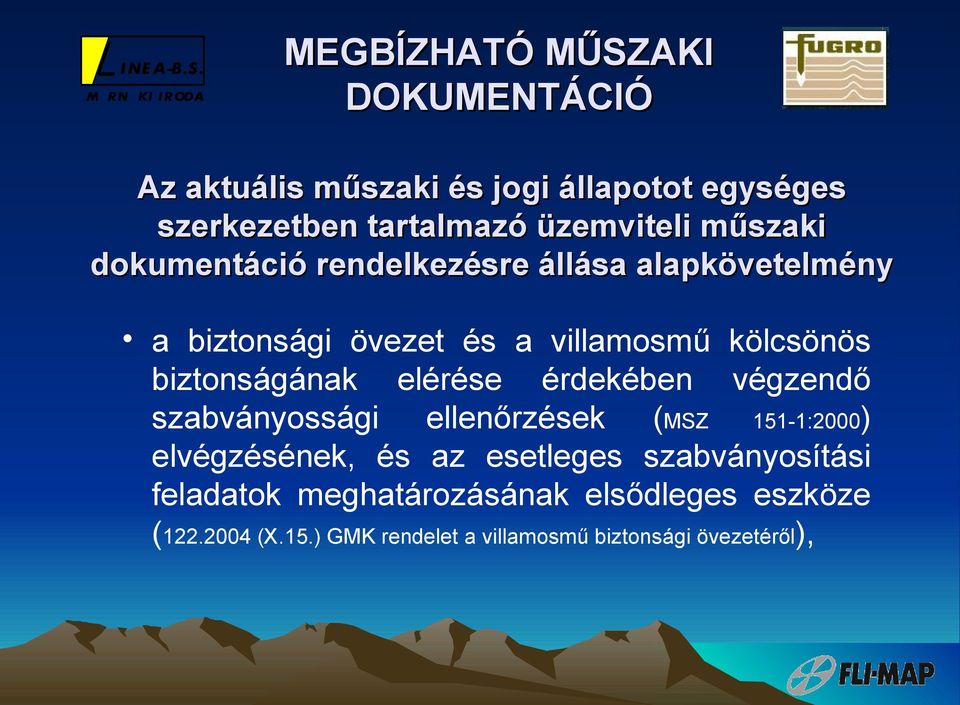

7 MEGBÍZHATÓ MŰSZAKI DOKUMENTÁCIÓ Az aktuális műszaki és jogi állapotot egységes szerkezetben tartalmazó üzemviteli műszaki dokumentáció rendelkezésre állása alapkövetelmény a biztonsági övezet és a villamosmű kölcsönös biztonságának elérése érdekében végzendő szabványossági ellenőrzések (MSZ 151-1:2000) elvégzésének, és az esetleges szabványosítási feladatok meghatározásának elsődleges eszköze ( (X.15.) GMK rendelet a villamosmű biztonsági övezetéről),

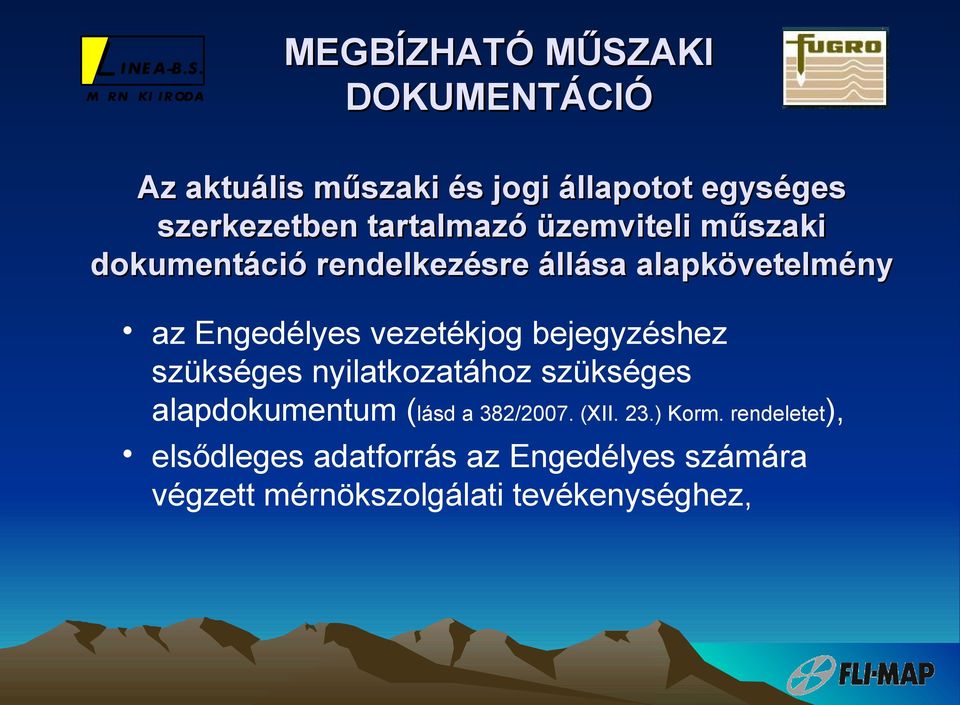

8 MEGBÍZHATÓ MŰSZAKI DOKUMENTÁCIÓ Az aktuális műszaki és jogi állapotot egységes szerkezetben tartalmazó üzemviteli műszaki dokumentáció rendelkezésre állása alapkövetelmény az Engedélyes vezetékjog bejegyzéshez szükséges nyilatkozatához szükséges alapdokumentum (lásd a 382/2007. (XII. 23.) Korm. rendeletet), elsődleges adatforrás az Engedélyes számára végzett mérnökszolgálati tevékenységhez,

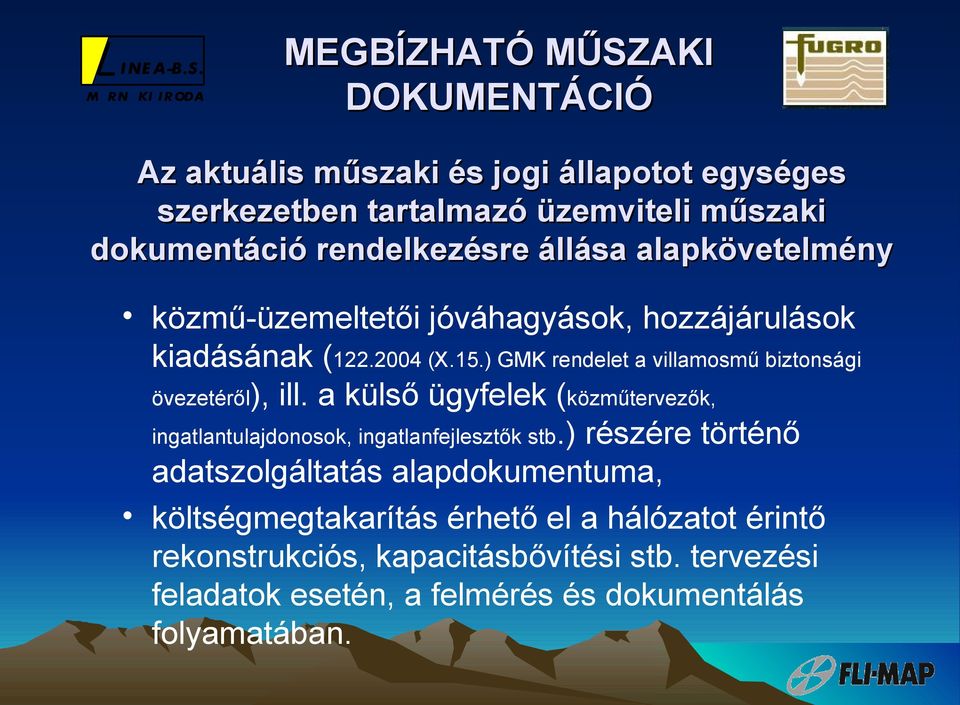

9 MEGBÍZHATÓ MŰSZAKI DOKUMENTÁCIÓ Az aktuális műszaki és jogi állapotot egységes szerkezetben tartalmazó üzemviteli műszaki dokumentáció rendelkezésre állása alapkövetelmény közmű-üzemeltetői jóváhagyások, hozzájárulások kiadásának ( (X.15.) GMK rendelet a villamosmű biztonsági övezetéről), ill. a külső ügyfelek (közműtervezők, ingatlantulajdonosok, ingatlanfejlesztők stb.) részére történő adatszolgáltatás alapdokumentuma, költségmegtakarítás érhető el a hálózatot érintő rekonstrukciós, kapacitásbővítési stb. tervezési feladatok esetén, a felmérés és dokumentálás folyamatában.

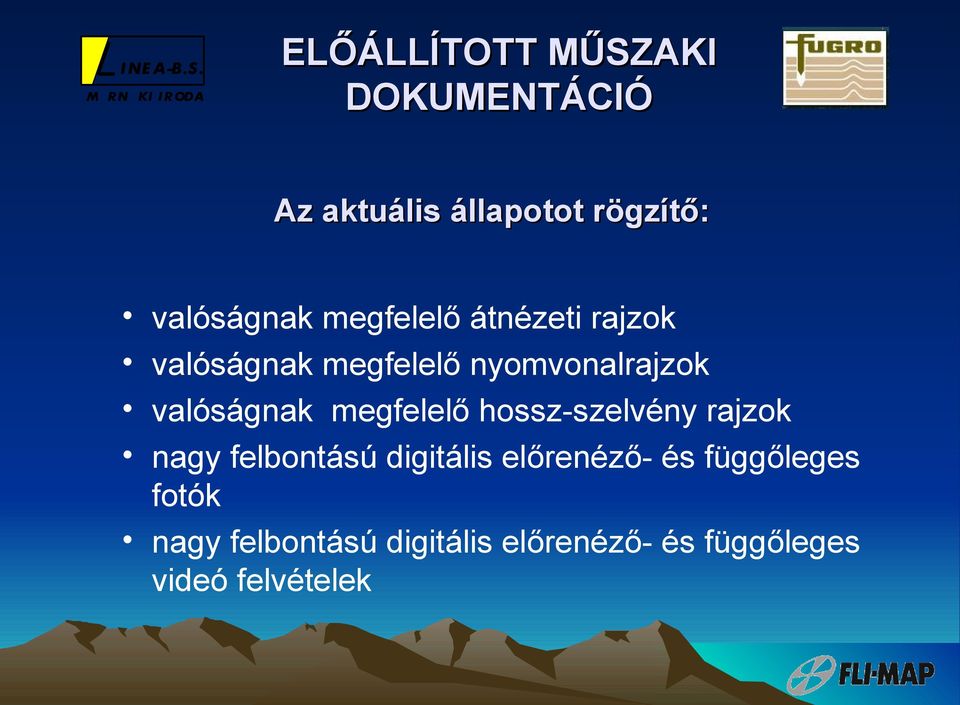

10 ELŐÁLLÍTOTT MŰSZAKI DOKUMENTÁCIÓ Az aktuális állapotot rögzítő: valóságnak megfelelő átnézeti rajzok valóságnak megfelelő nyomvonalrajzok valóságnak megfelelő hossz-szelvény rajzok nagy felbontású digitális előrenéző- és függőleges fotók nagy felbontású digitális előrenéző- és függőleges videó felvételek

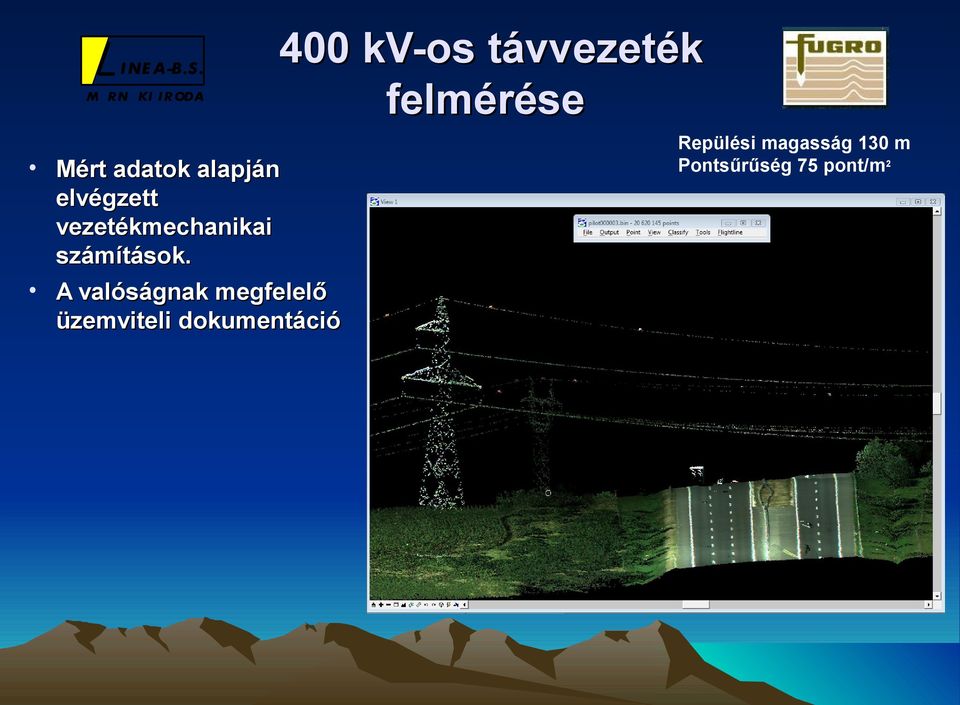

11 400 kv-os távvezeték felmérése Mért adatok alapján elvégzett vezetékmechanikai számítások. A valóságnak megfelelő üzemviteli dokumentáció Repülési magasság 130 m Pontsűrűség 75 pont/m2

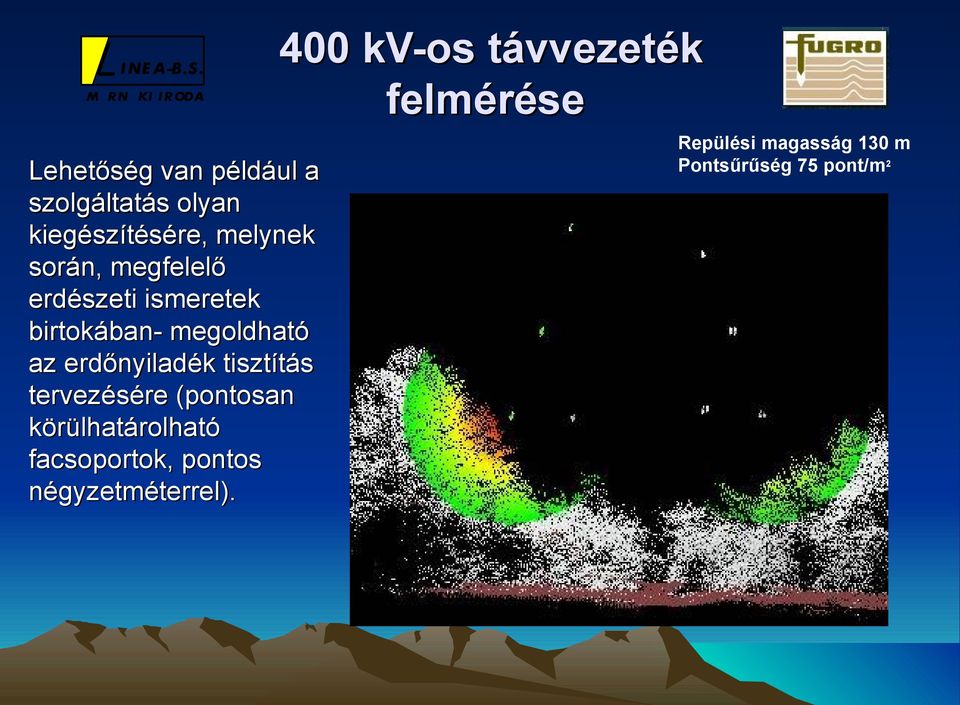

12 400 kv-os távvezeték felmérése Lehetőség van például a szolgáltatás olyan kiegészítésére, melynek során, megfelelő erdészeti ismeretek birtokában- megoldható az erdőnyiladék tisztítás tervezésére (pontosan körülhatárolható facsoportok, pontos négyzetméterrel). Repülési magasság 130 m Pontsűrűség 75 pont/m2

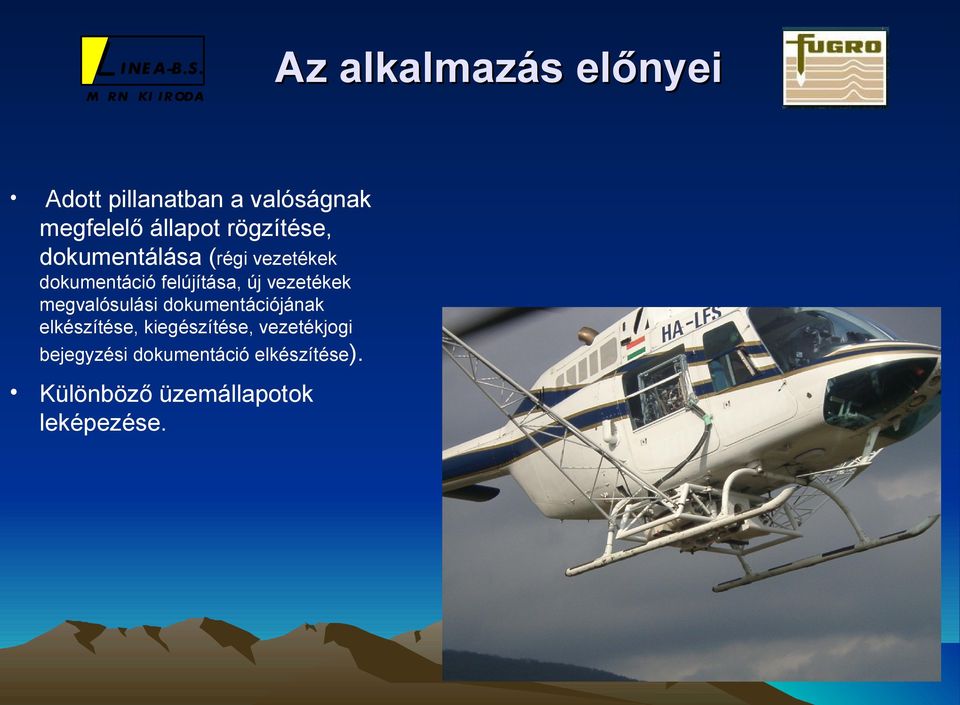

13 Az alkalmazás előnyei Adott pillanatban a valóságnak megfelelő állapot rögzítése, dokumentálása (régi vezetékek dokumentáció felújítása, új vezetékek megvalósulási dokumentációjának elkészítése, kiegészítése, vezetékjogi bejegyzési dokumentáció elkészítése). Különböző üzemállapotok leképezése.

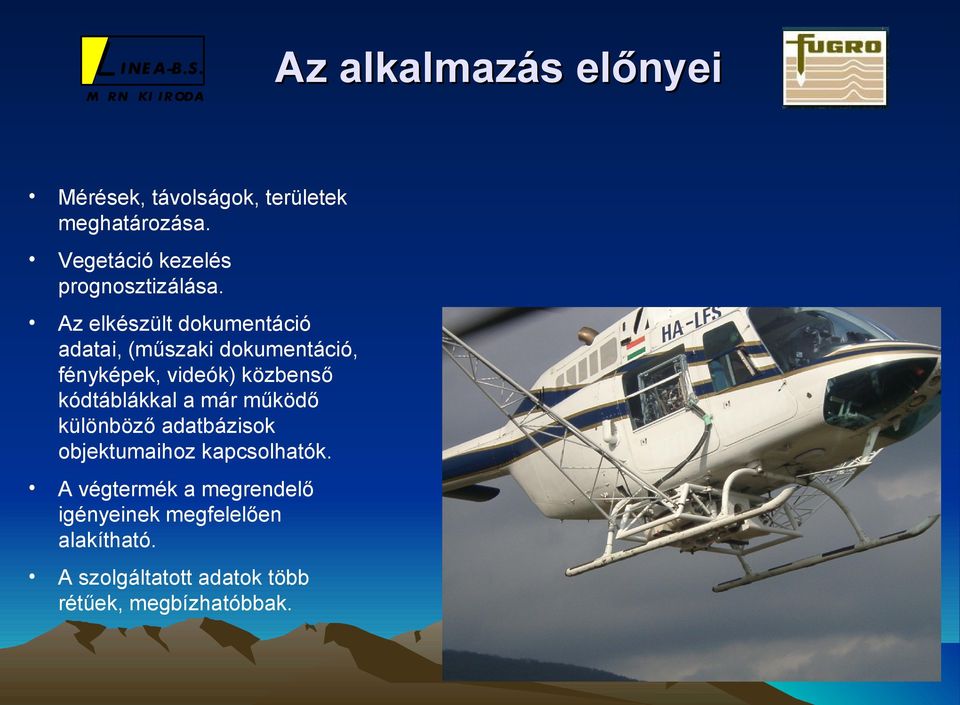

14 Az alkalmazás előnyei Mérések, távolságok, területek meghatározása. Vegetáció kezelés prognosztizálása. Az elkészült dokumentáció adatai, (műszaki dokumentáció, fényképek, videók) közbenső kódtáblákkal a már működő különböző adatbázisok objektumaihoz kapcsolhatók. A végtermék a megrendelő igényeinek megfelelően alakítható. A szolgáltatott adatok több rétűek, megbízhatóbbak.

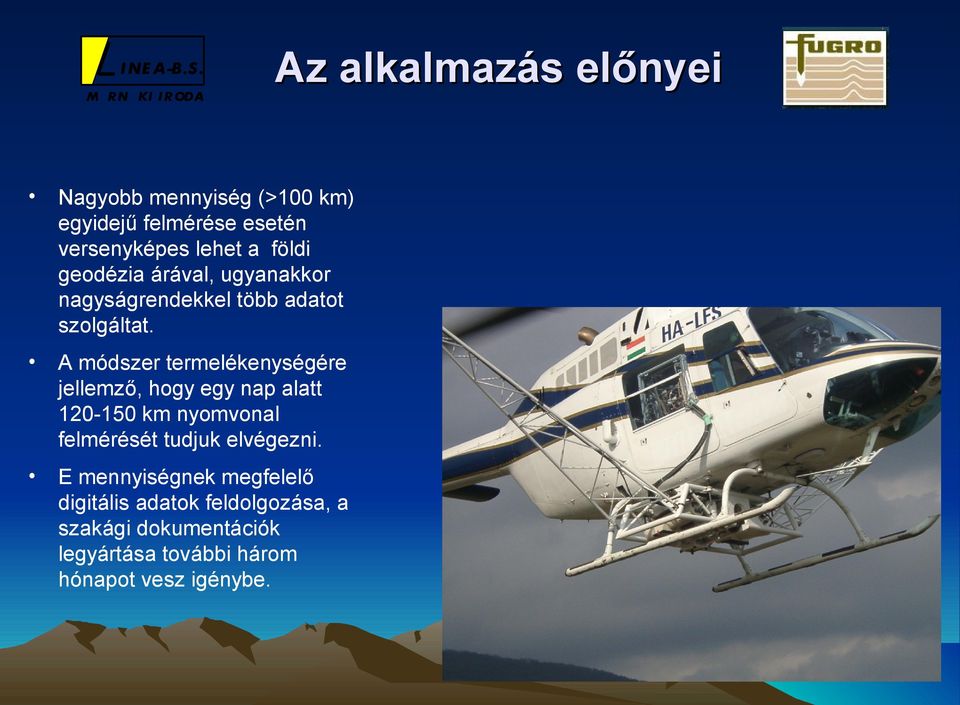

15 Az alkalmazás előnyei Nagyobb mennyiség (>100 km) egyidejű felmérése esetén versenyképes lehet a földi geodézia árával, ugyanakkor nagyságrendekkel több adatot szolgáltat. A módszer termelékenységére jellemző, hogy egy nap alatt km nyomvonal felmérését tudjuk elvégezni. E mennyiségnek megfelelő digitális adatok feldolgozása, a szakági dokumentációk legyártása további három hónapot vesz igénybe.

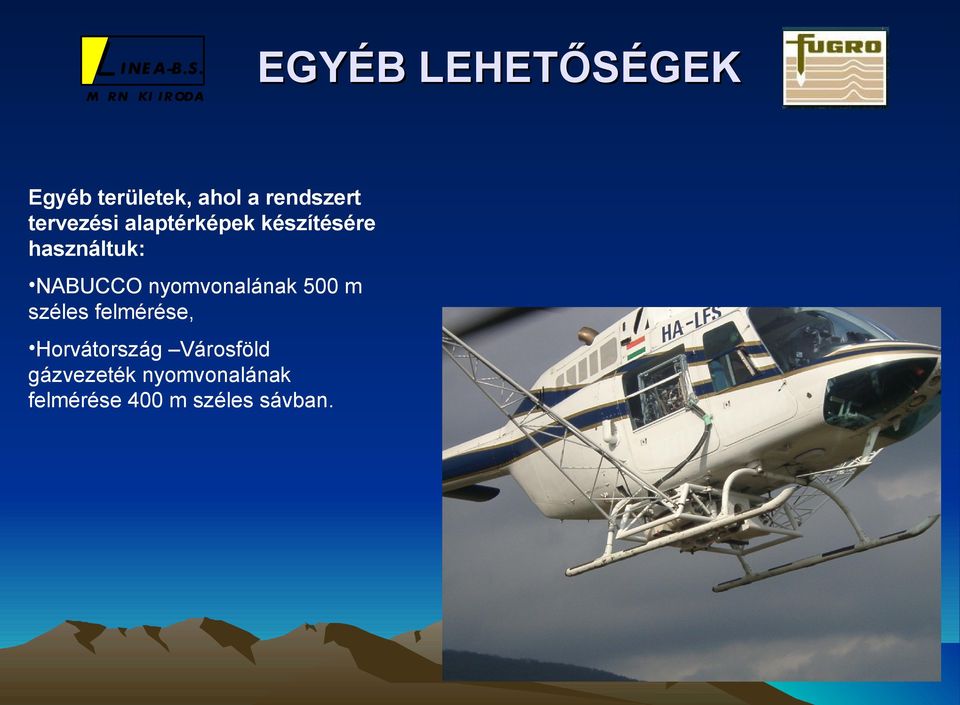

16 EGYÉB LEHETŐSÉGEK Egyéb területek, ahol a rendszert tervezési alaptérképek készítésére használtuk: NABUCCO nyomvonalának 500 m széles felmérése, Horvátország Városföld gázvezeték nyomvonalának felmérése 400 m széles sávban.
