1 Kéregmozgás-vizsgálatok a karon: múlt és jelen Busics György Nyugat-magyarországi Egyetem, Geoinformatikai Kar Geomatikai Intézet, Geodézia Tanszék MTA GTB ülés, Székesfehérvár, november27.

2 Tartalom A MÚLT: Kéregmozgást bemutató térképek Vonal-menti korrelációs vizsgálatok Területi korrelációs vizsgálatok A JELEN: Az EOMA újramérésének előzetes eredményei Szabatos szintezések vizsgálati vonalakon és tesztterület kialakítása 2

3 A kéregmozgást bemutató térképek alapja Alapadatok: a Bendefy hálózat és az EOMA I. rendű hálózat azonos pontjainak magasságai, ebből magasság-változások: h és sebességek: ( h) (I. r.) 3

adatgyűjtés feldolgozás bemutatás Kéregmozgást bemutató térképek Kelet-európai mozgásokat bemutató térkép (1971) Kárpát-Balkán Régió KBR1 (1979)

4 adatgyűjtés feldolgozás bemutatás Kéregmozgást bemutató térképek Kelet-európai mozgásokat bemutató térkép (1971) Kárpát-Balkán Régió KBR1 (1979) Javított KBR2 (1985) Mozgássebességek vonalmenti gradiensei (1991) Magyarország nemzeti mozgástérképe (1995) Kárpát-régió jelenkori mozgásai (2002) digitális 4

5 A Kárpát-régió jelenkori függőleges irányú mozgásainak térképe (adat: mm/év) 5

6 Vonal-menti korrelációs vizsgálatok S: mozgássebesség [mm/év] K: alapkőzet-mélység [km] G: Bouguer-féle anomáliák [mgal] alapadatok H: földi hőáram [mwatt/m 2 ] adat-táblák (Excel) összeállítása felület-modellekből (S, K, G, H) előzetes korrelációs együtthatók számítása páronként, regressziók lineáris modell létrehozása (kiegyenlítés, paraméterek) korrelációs együtthatók számítása a kiegyenlített értékekkel 6

7 A vonalmenti vizsgálatok helye 7

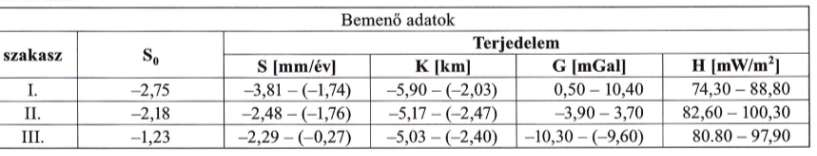

8 Békési medence-záhony vonal 8

9 Területi (függőleges) mozgásvizsgálatok Alapadatok: regressziók (r S/K, r S/G, r S/H ); hányadosok (S/K, S/G, S/H) Cél: a hatók szétválasztása 9

10 Rónai András Quarter időszakra vonatkozó vertikális értékei Két mozgástérkép összehasonlítása Joó István jelenkori mozgás-sebességei 10

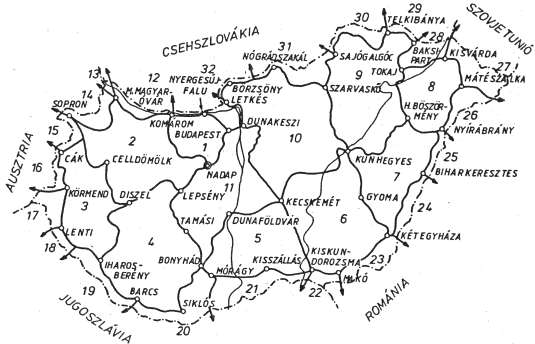

11 Új helyzet: elkezdődött az EOMA I. rendű hálózatának újramérése EOMA 1. epocha: EOMA 2. epocha: ??? 11

A jövőbeni EOMA-vizsgálatok alapja 1975-1978 Alapadatok: EOMA 1. epocha és EOMA 2.

12 A jövőbeni EOMA-vizsgálatok alapja Alapadatok: EOMA 1. epocha és EOMA 2. epocha Kelet-Magyarország: KMO 8., 9., 10. poligonok 1. mérés: mérés: esztendő! 12

13 KMO alapadatok Vonalösszeállítások Excel táblázatban 13

14 Körzárások (hibahatárok) mm egységben +8,0 (19) -11,8 (19) -2,8 9 8 (20) -12,6 (16) 10 +6,9 (23) -10,8 (18) +18,7 (19) 14

15 Főalappontok a KMO-ban sziklás mélyalapozású 15

16 Kiegyenlítés 1 adott pont alapján kilométeres középhiba: 0,29 mm A rajz a főalappontok EOMA1 és EOMA2 közötti magasságváltozását mutatja 10 cm 302 db új pont Ponthibák négyzetes átlaga: 2,9 mm Átl.hossz: 5,3 km 16

17 Kiegyenlítés 5(6) adott pont alapján Ez a jelenlegi vizsgálatnál elfogadott végleges változat kilométeres középhiba: 0,65 mm A rajz a főalappontok EOMA1 és EOMA2 közötti magasságváltozását mutatja 10 cm 297 db új pont Ponthibák négyzetes átlaga: 4,2 mm Átl.hossz: 5,3 km 17

18 A K pontok (KKP) elhelyezkedése a három KMO poligonban KKP kibontva KKP metszete kéregmozgási szakasz átlagos hossza: 5312 m 18

19 A K pontok magasságának változása 10 cm 19

20 A K pontok magasságának változása Először van alkalmunk ilyen ábrát látni 10 cm 20

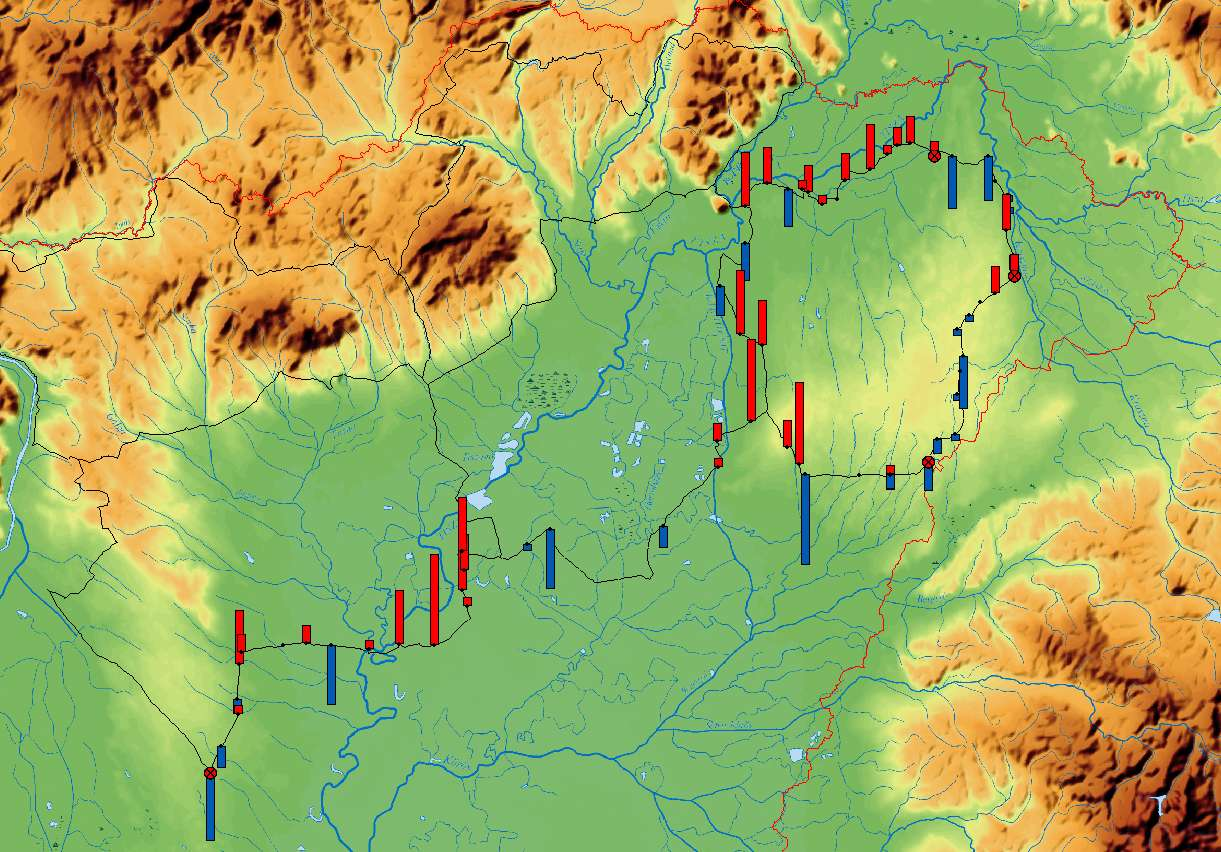

21 Az összes pont (KKP és SZVP) magasságváltozása Csak a elsőrendű vonalak mentén 10 cm 21

22 Debrecen környéke (összes pont) 10 cm 22

23 Debrecen környéke (csak KKP) 23

24 KKP KKP és közeli SZVP magasságkülönbségének változása SZVP SZVP KKP 24

25 KKP és SZVP magasságkülönbségének változása 67 magasságkülönbség összehasonlítása alapján a változások abszolút értékének átlaga: 3,3 mm Nincs különbség kő és csap között 1 cm 25

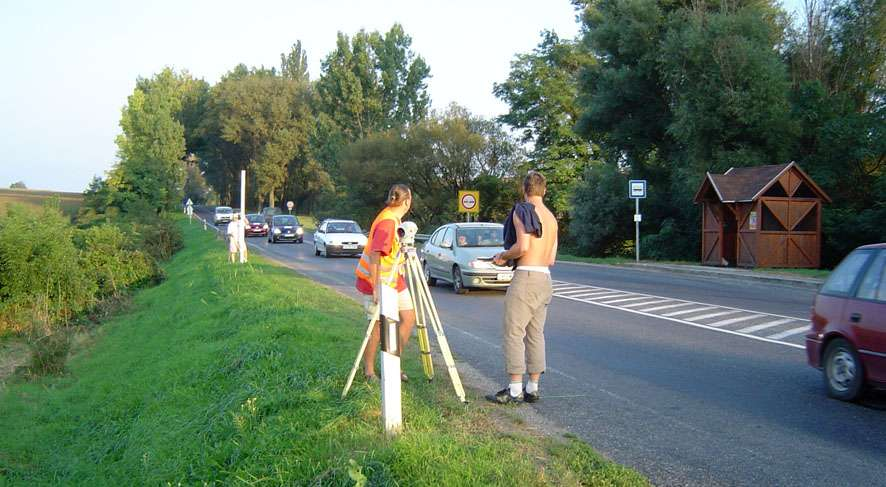

26 Sárrét (Csór-Sárszentmihály) Ismételt szabatos szintezések vizsgálati vonalakon Móri-horpadás (Bodajk-Csókakő-Söréd) Zámolyi-medence (Lovasberény-Csákvár) Váli-völgy harántolása 26

27 sebességek: Bodajk +2,7 mm/év Móri-árok +0,7 mm/év Vértes +4,9 mm/év Söréd -0,6 mm/év 27

28 28

29 2009: a vonalak összekapcsolása GPS mérésekkel (GPS magasságmeghatározás) 29

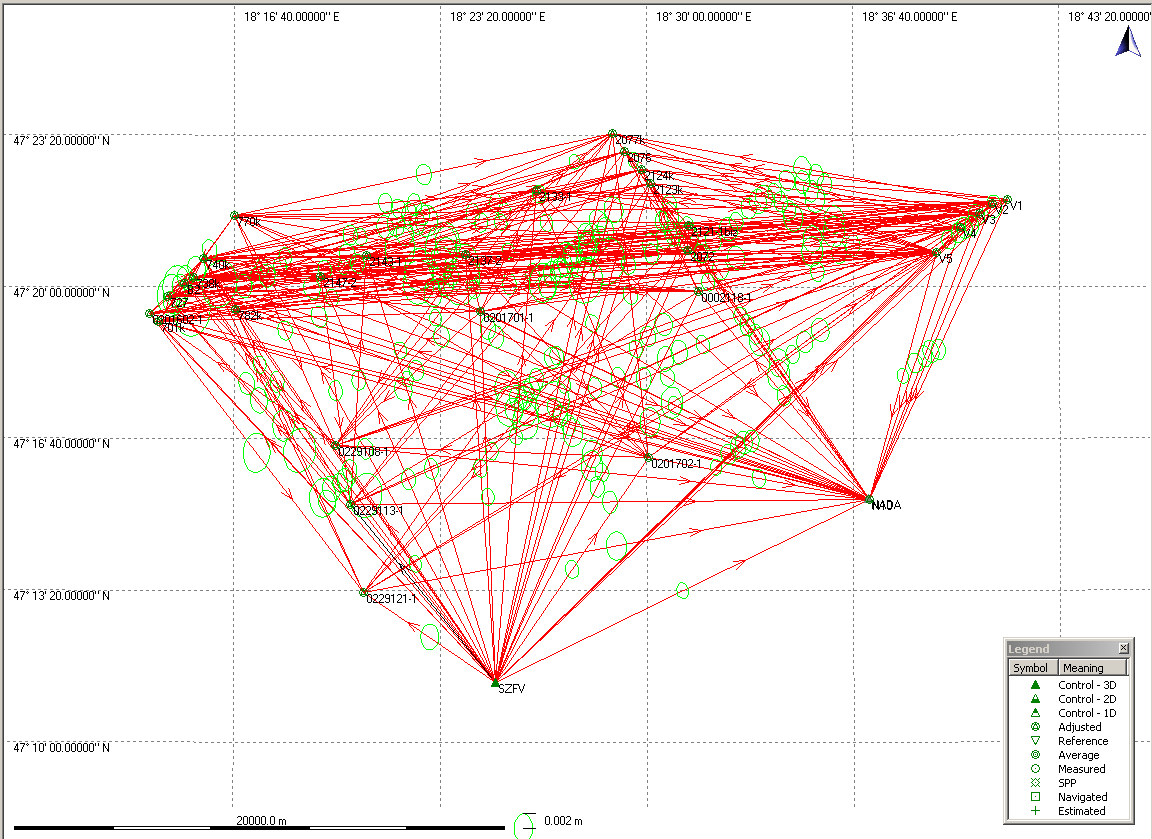

30 GPS hálózat 30

31 Bodajk-Csókakő Csákvár-Lberény Vizsgálati vonalak szabatos szintezéssel Vál NADAP SZFV 31

32 32

33 Jövő? Folytatás? kérdéses Köszönöm a figyelmet!
