1 Geodézia Zrt. FÖLDMÉRŐK VILÁGNAPJA ÉS AZ EURÓPAI FÖLDMÉRŐK ÉS GEOINFORMATIKUSOK NAPJA Korszerű adatgyűjtő eszközök Földi-, légi- és mobil lézerszkennelés, fotómodellezés Csörgits Péter

2 Mérjünk! "AMI MÉRHETŐ, MÉRD MEG, AMI NEM MÉRHETŐ, TEDD MÉRHETŐVÉ!" (GALILEO GALILEI)

3 Mire kellenek modern eszközök? KÖZVETLEN ÉS HOMOGÉN 3D MÉRÉS NAGY TERMELÉKENYSÉG RÖVID TEREPI JELENLÉT MÁS MÓDON NEHEZEN MÉRHETŐ OBJEKTUMOK MÉRÉSE LEÍRÓ ADATOK GYŰJTÉSE FOTÓ-DOKUMENTÁLÁS

4 Mire kell a 3D? KLASSZIKUS IGÉNYEK: TERVEZÉSI TÉRKÉP MEGVALÓSULÁSI TÉRKÉP TEMATIKUS TÉRKÉPEK TÉRINFORMATIKA

5 Mire kell a 3D? MODERN IGÉNYEK: 3D INGATLANNYILVÁNTARTÁS PINCÉK KÖZMŰVEK EGYMÁST TÉRBEN FEDŐ, ELTÉRŐ TULAJDONVISZONYÚ OBJEKTUMOK BIM (BUILDING INFORMATION MODELLING) KEZDETBEN 3D ÉPÜLETMODELLEK MA MÁR 4D (3D+IDŐ), 5D(4D+KÖLTSÉGVETÉS), 6D (5D+LÉTESÍTMÉNYKEZELÉS) NEM TÉRDIMENZIÓK! SMART CITY (OKOS VÁROS) TELEPÜLÉSFEJLESZTÉSI ELKÉPZELÉS INFORMÁCIÓS ÉS KOMMUNIKÁCIÓS TECHNOLÓGIÁK ÖSSZESSÉGE

6 BIM & Smart City igényei INFORMÁCIÓ ÉS ADATKEZELÉS KÖZEPES- ÉS NAGY FELBONTÁSÚ GEOMETRIA KÖZEPES ÉS NAGY ABSZOLÚT PONTOSSÁG NAGY RELATÍV PONTOSSÁG LEGFRISSEBB ADATOK GYORS & GYAKRAN ISMÉTELHETŐ ADATGYŰJTÉS ÁTFOGÓ ADATOK KÜLÖNBÖZŐ TECHNOLÓGIÁK ÖTVÖZÉSE A CÉLTERÜLET IGÉNYEINEK TELJES LEFEDÉSÉHEZ

7 Adatgyűjtés a múltban EGYSZERŰ PONTMÉRÉS HAGYOMÁNYOS FÖLDMÉRÉSI ESZKÖZÖKKEL LASSÚ, DRÁGA, IDŐNKÉNT VESZÉLYES ORTOFOTÓ KIÉRTÉKELÉS (2D) FAJLAGOSAN OLCSÓ, DE NINCS MAGASSÁG, NINCS ADAT A NÖVÉNYZET ALÓL, KIS TERÜLETRE DRÁGA SZTEREO-FOTÓ KIÉRTÉKELÉS (3D) FAJLAGOSAN OLCSÓ, DE NINCS HOMLOKZAT, NINCS ADAT A FEDETT TERÜLETEKRŐL, KIS TERÜLETRE DRÁGA ATTRIBÚTUMOK CSAK A TEREPEN GYŰJTHETŐK CÉLZOTT ADATGYŰJTÉS, DE CSAK A MEGCÉLZOTT ADATOK KÖRÉRE GEOMETRIAI ADATOK NEHEZEN GYŰJTHETŐK (TÖRZSÁTMÉRŐ, ŰRSZELVÉNY, VEZETÉKBELÓGÁS, STB.)

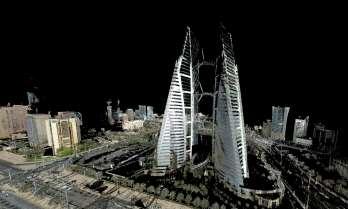

8 A jövő elkezdődött! 3D pontfelhő a jelen és a közeljövő adatforrása!

9 Amit a pontfelhő kínál: Mérhető 3D valóságot PONTOSAN MÉRHETŐ & ÁBRÁZOLHATÓ 3D VALÓSÁG (FELBONTÁS, PONTOSSÁG AKÁR CM-ES SZINTEN) RUGALMAS ÉS HATÉKONY GIS ADATKEZELÉS KÜLÖNBÖZŐ ADATFORRÁSOK ÖTVÖZÉSE

10 3D pontfelhő előállítás de mivel? Céltól, határidőtől, költségkerettől (és még sok más tényezőtől) függő választás: Földi lézerszkennelés (TLS) Légi lézerszkennelés (ALS) (Emberes- vagy drón) Mobil lézerszkennelés (MMS) Fotómodellezés (Földi vagy légi) Szkennelés víz alatt (Ultrahang vagy zöld lézer) Szkennelés föld alatt (GPR)

3D pontfelhő előállítás Mobil Térképező Rendszer előnyei Hatékony megoldás pontfelhő előállításra Teljesség: Mindent mér 360 körben Pontosság: Akár cm-es szintig Költség- és időhatékony: 1-10% a

11 3D pontfelhő előállítás Mobil Térképező Rendszer előnyei Hatékony megoldás pontfelhő előállításra Teljesség: Mindent mér 360 körben Pontosság: Akár cm-es szintig Költség- és időhatékony: 1-10% a terepi mérési idő a hagyományos technológiákhoz képest Rugalmasan használható: Közlekedési korlátok nélkül Újra feldolgozható: Más szempontok szerint Kiegészítő adatok: Geometriai adatok, tájékozott fényképek

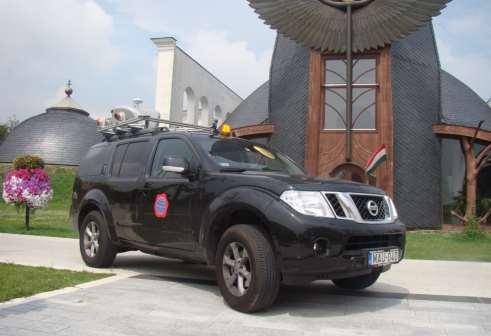

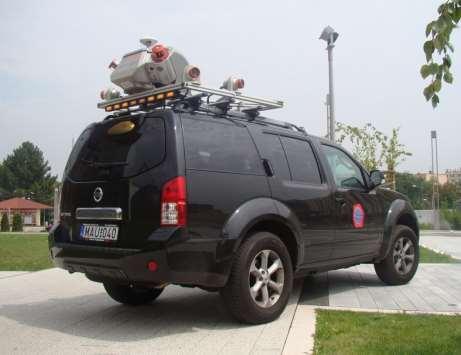

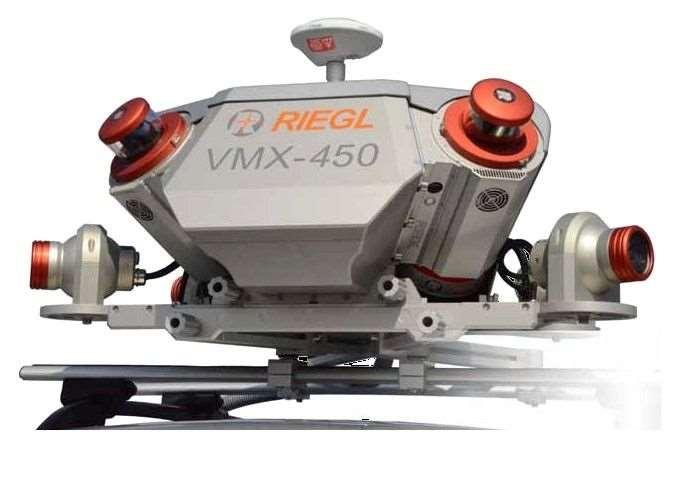

12 Mérőautóra felszerelve

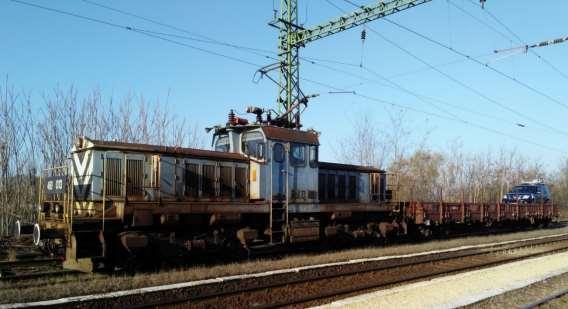

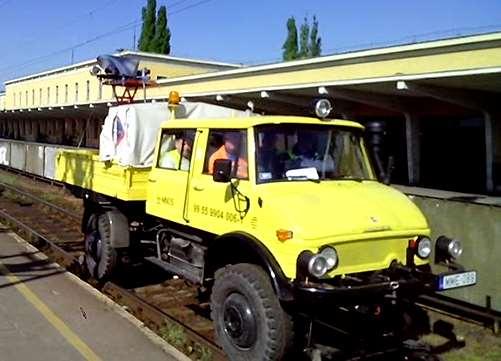

13 Vasútmérés

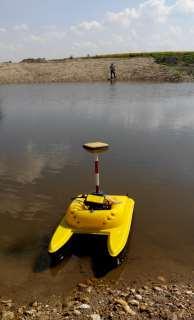

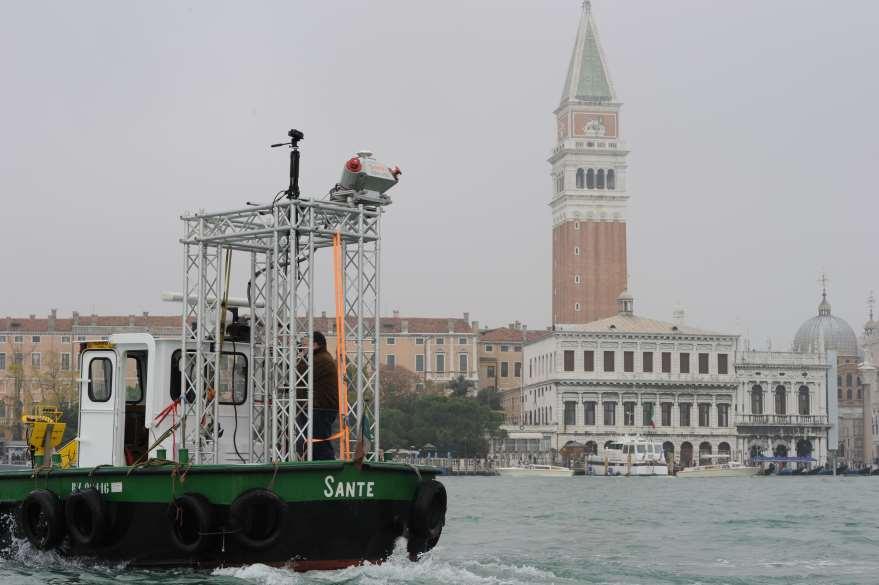

14 Szkennelés vízen

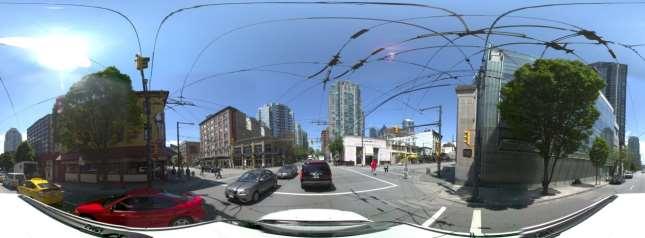

15 Szabadon konfigurálható kamerák

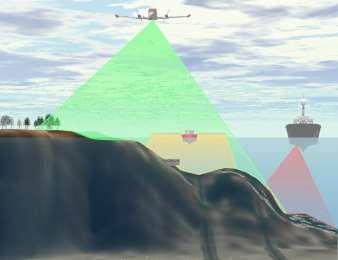

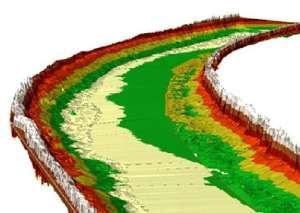

16 3D pontfelhő - Felszín alatt Vízfelszín alatt Zöld-lézeres légi lézerszkennelés (4-10 m mélységig) Ultrahangos medertérképezés

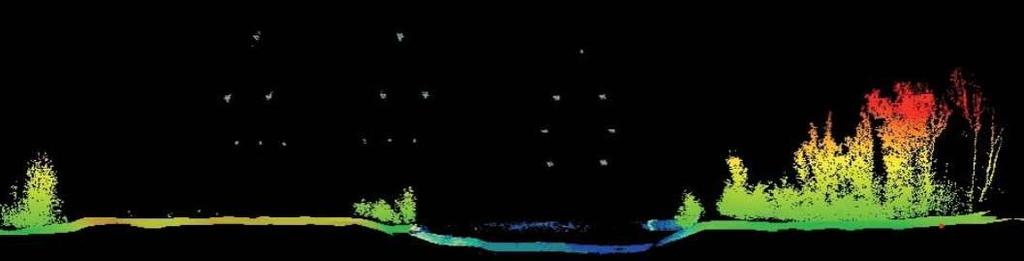

17 3D pontfelhő - Felszín alatt Vízfelszín alatt Zöld-lézeres légi lézerszkennelés (4-10 m mélységig) Ultrahangos mederfelvétel (gyakorlatilag mélységkorlát nélkül) Egysugaras Többsugaras Egyfrekvenciás Többfrekvenciás (iszapvastagság) Ember vezette / Robot

18 3D pontfelhő és GeoBIM - Felszín alatt Szilárd felszín alatt Kábelkutatók, fémkeresők (csak fémes anyagokhoz) Mikrohullámú talajradar - Ground Penetrating Radar (GPR) Kiegészítik a felszíni adatokat (de jobbára csak diszkrét adatokat szolgáltatnak)

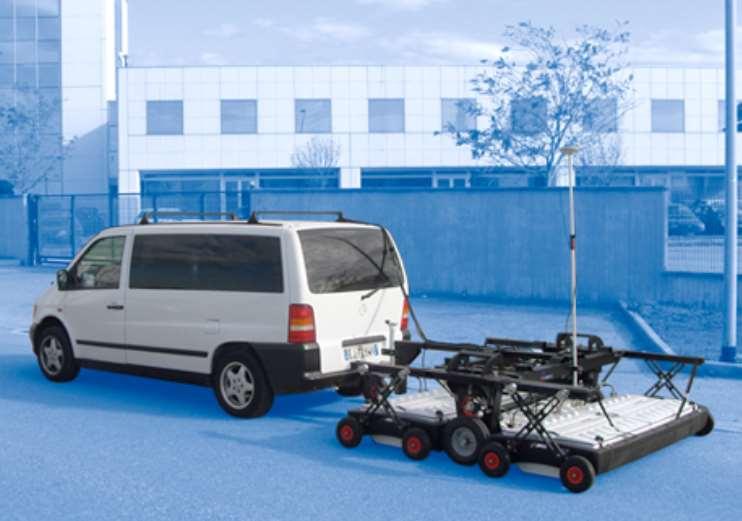

19 3D pontfelhő és GeoBIM - Felszín alatt Szilárd felszín alatt GPR - ma már gépjárművön is

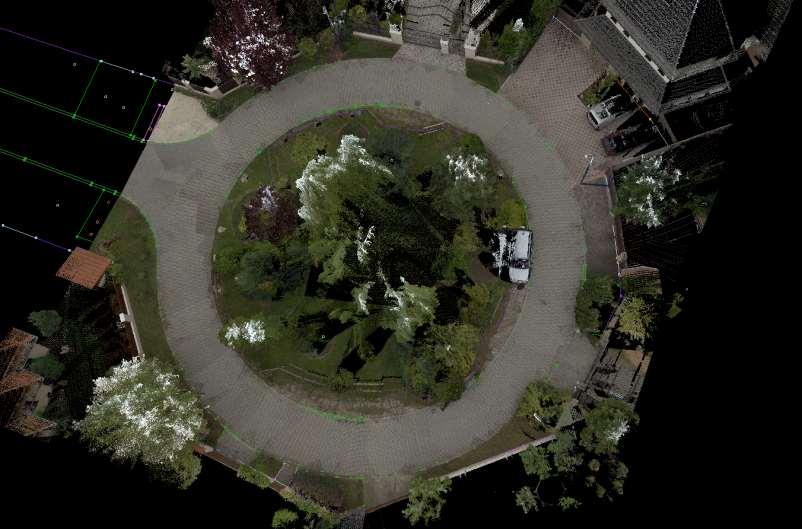

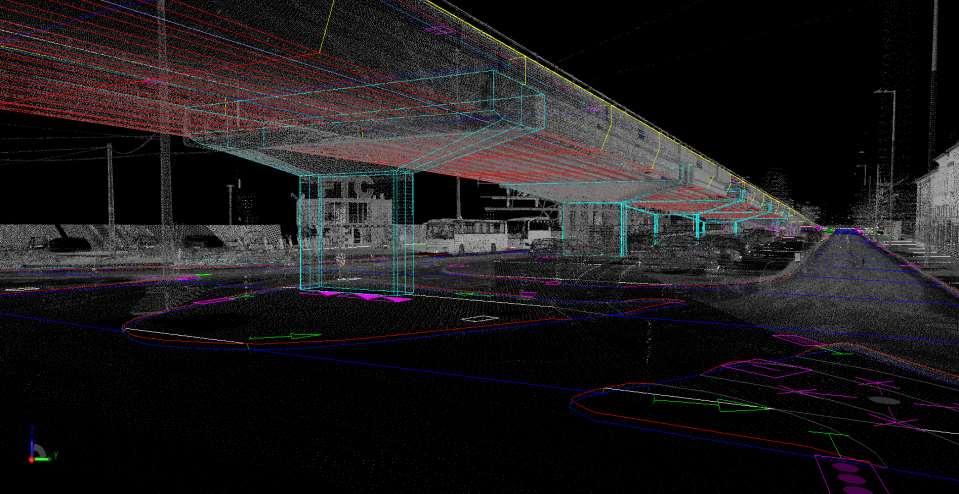

20 3D pontfelhő - A felszínen - Kültéren

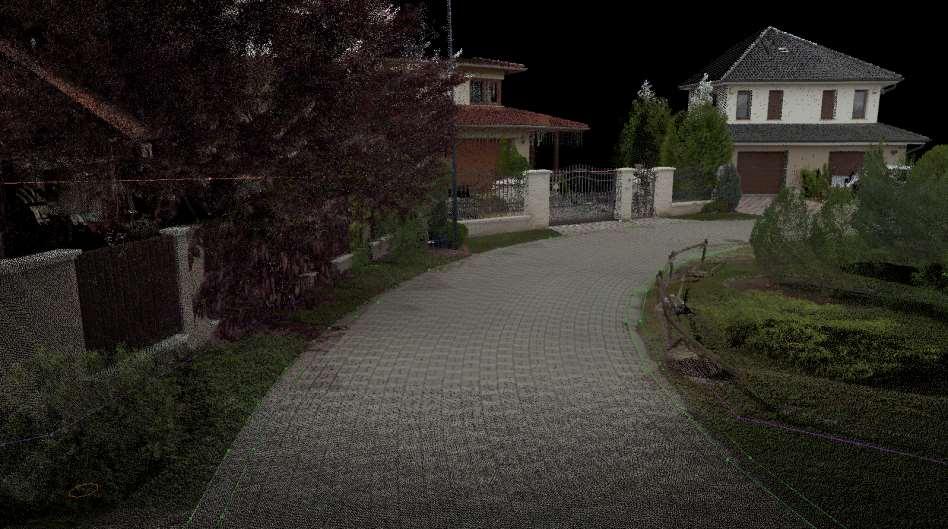

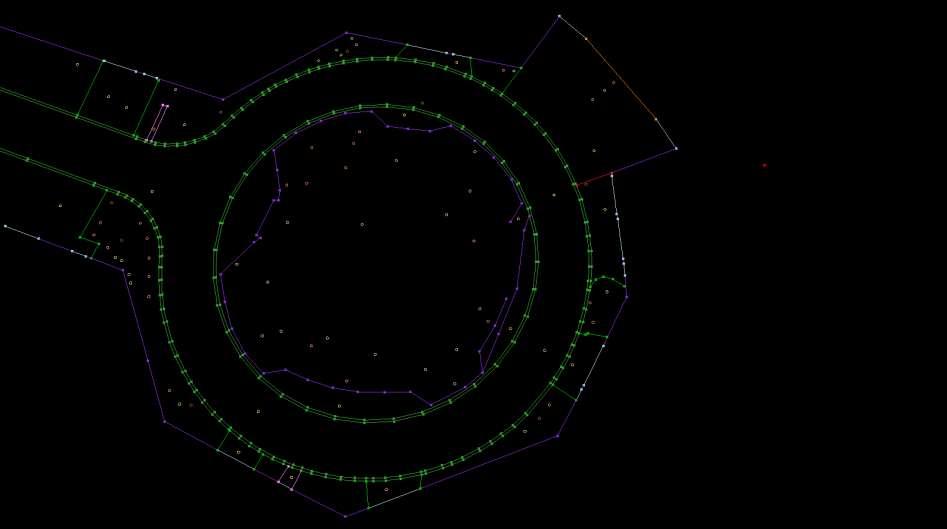

21 3D pontfelhő - A felszínen - Kültéren TERVEZÉSI TÉRKÉP

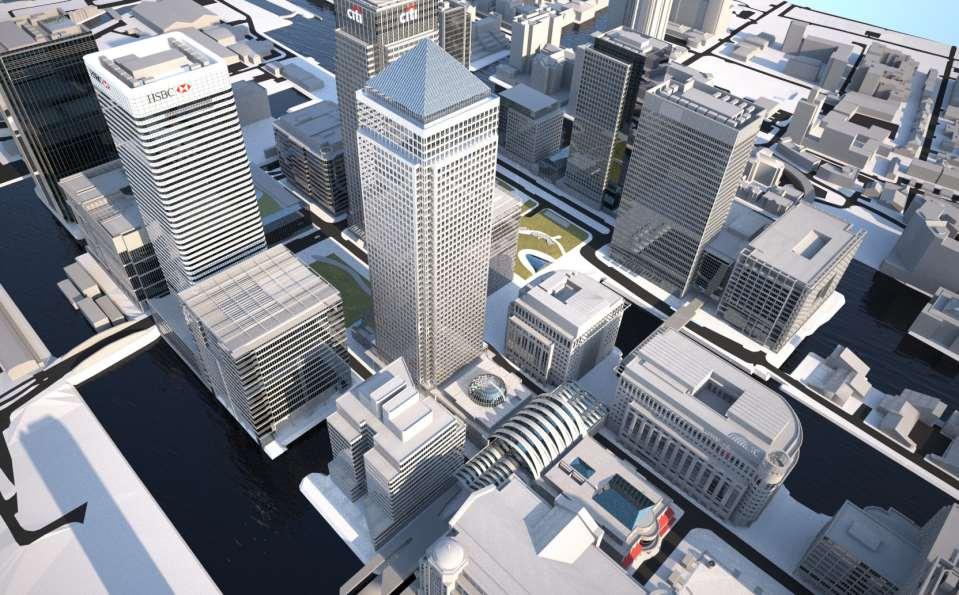

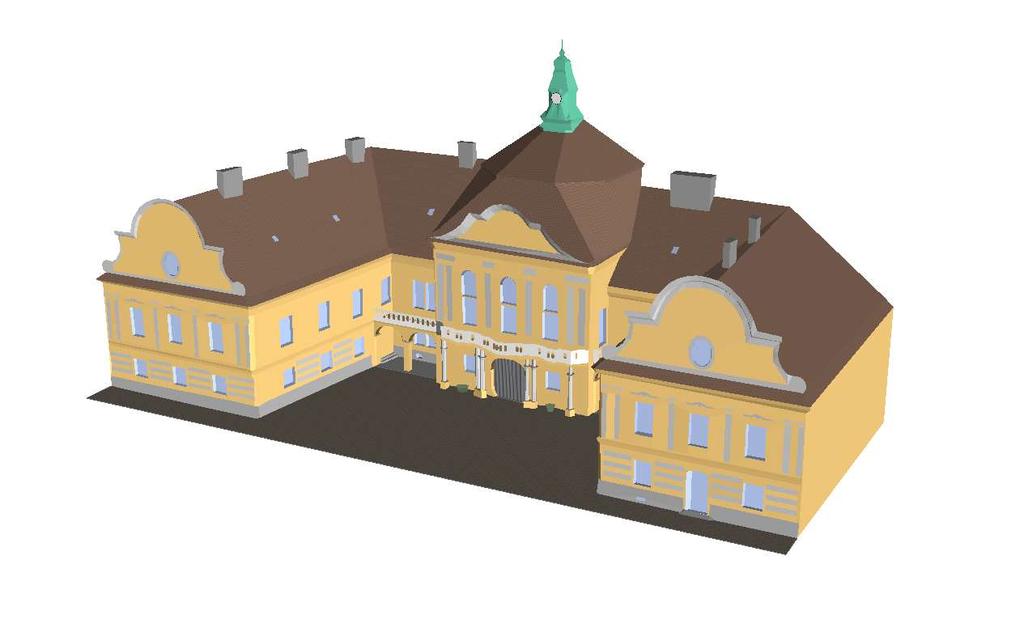

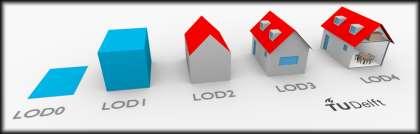

22 Felmérés igény szerinti részletességgel LOD 3 LOD 4 LOD 2 LOD 1

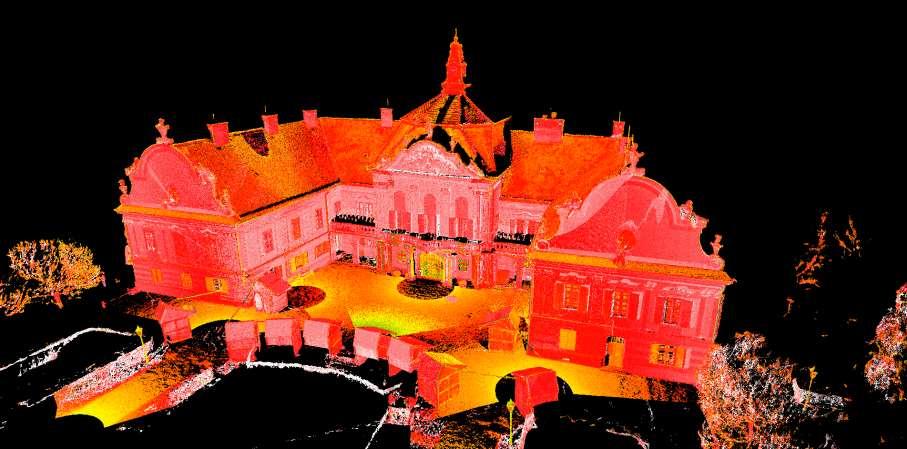

23 3D pontfelhő - A felszínen - Kültéren

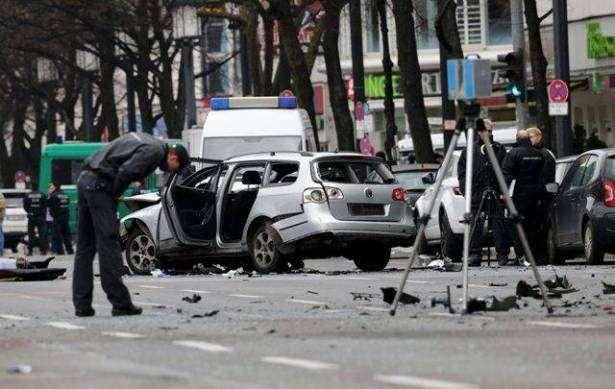

24 3D pontfelhő - A felszínen - Kültéren Felszínen - Kültéren Mobil Térképezés Közlekedési hálózatok Homlokzatok Állószkenner Magányos objektumok Műemlékek Kis területek (baleseti helyszín)

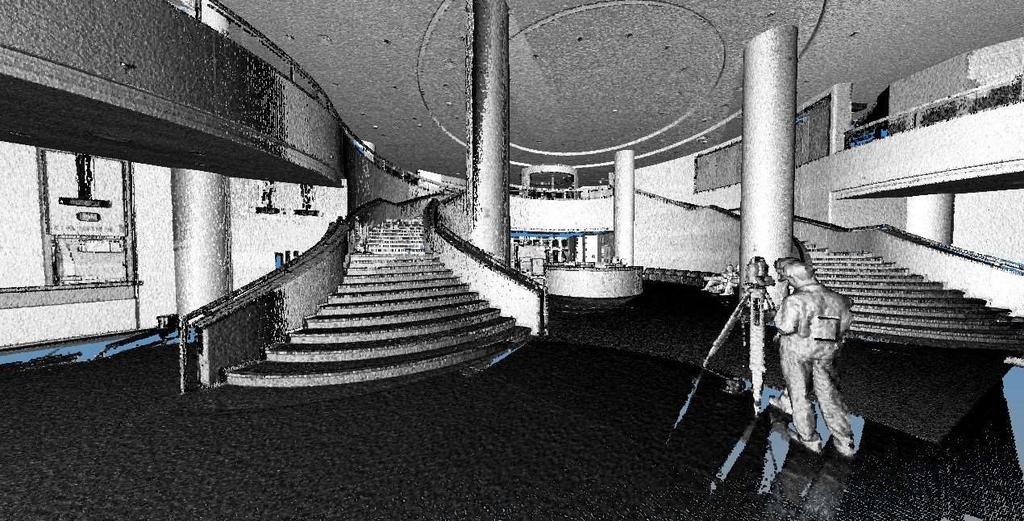

25 3D pontfelhő - beltér Beltéri szkennelés Állószkenner Belső részletek (bútor, szerelvény) Belső homlokzatok, belső udvarok Hátizsákos mobilszkenner Bonyolult szobarendszerhez Átjárók, folyosók, lépcsőházak Szűk területek

26 3D pontfelhő - beltér Beltéri szkennelés Állószkenner Belső részletek (bútor, szerelvény) Belső homlokzatok, belső udvarok Hátizsákos mobilszkenner (pl. Leica) Bonyolult szoba-elrendezés Átjárók, folyosók, lépcsőházak Szűk területek

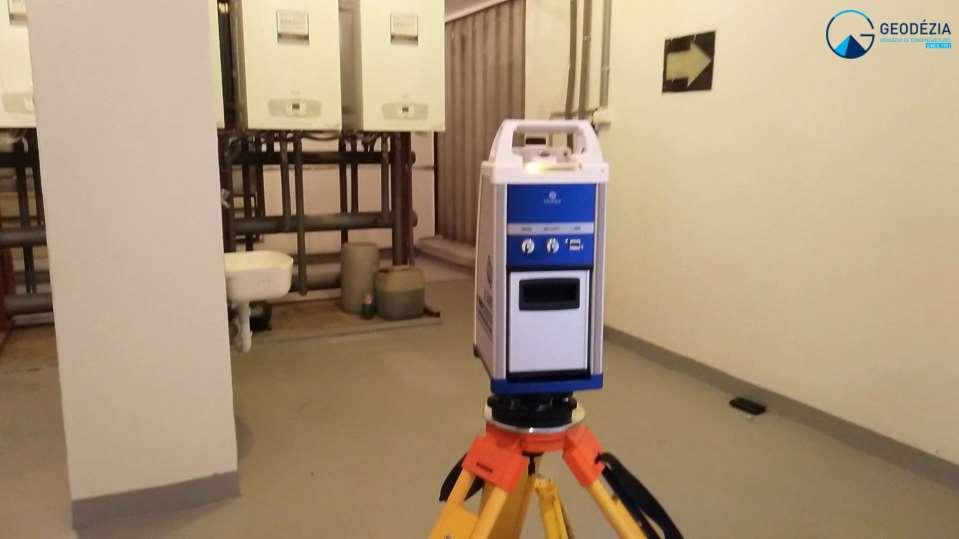

27 3D pontfelhő - beltér

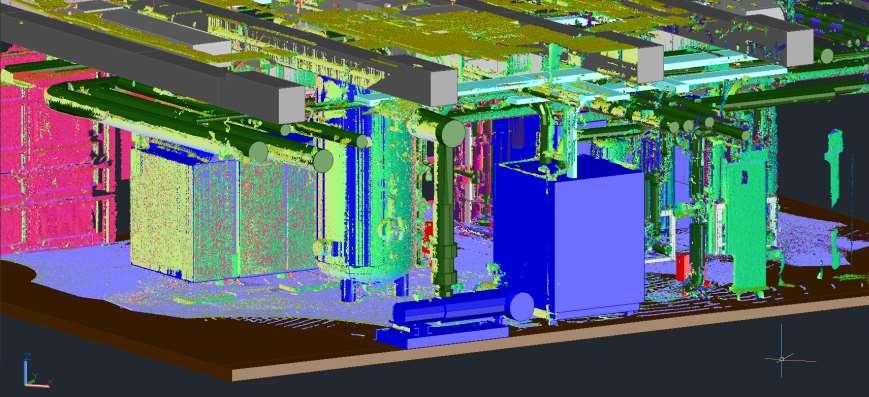

28 LOD4 - Állószkenner

29 LOD4 - Állószkenner

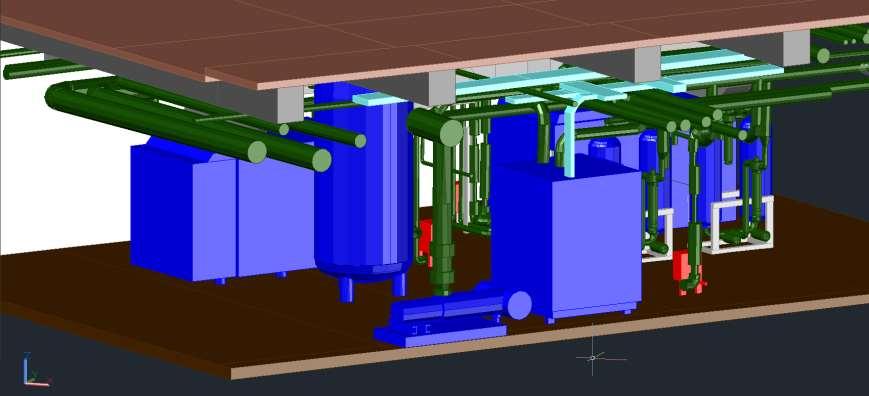

30 LOD4 - Állószkenner

31 LOD4 - Állószkenner

32 LOD4 - Állószkenner

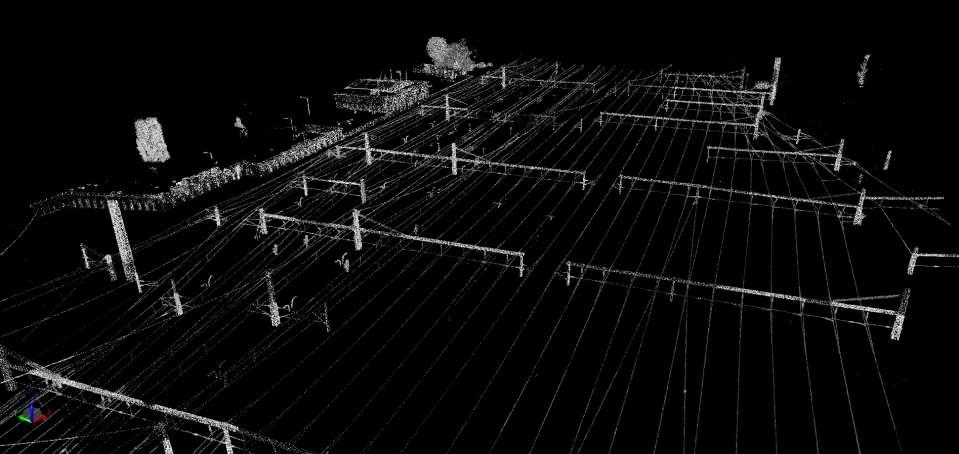

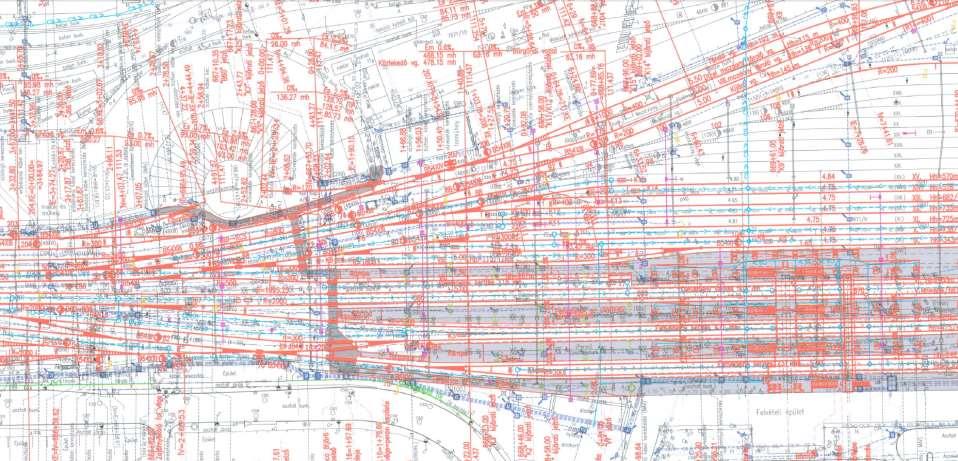

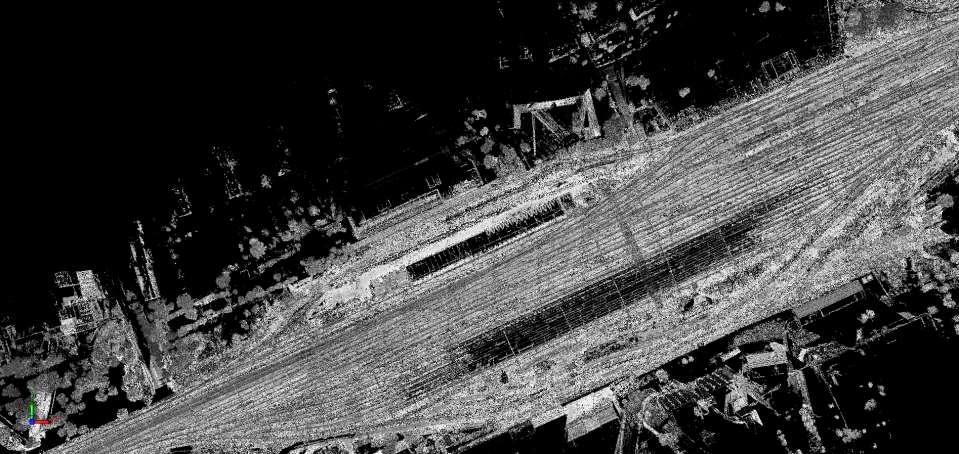

33 Vasúthálózat felmérése Felsővezeték rendszer Nagyon bonyolult struktúrák is felmérhetők

34 Vasúthálózat felmérése Felsővezeték rendszer ábrázolhatók

35 Vasúthálózat felmérése Felsővezeték rendszer áttekinthetők

36 Vasúthálózat felmérése Felsővezeték rendszer feldolgozhatók

37 Vasúthálózat felmérése Felsővezeték rendszer és elemezhetők

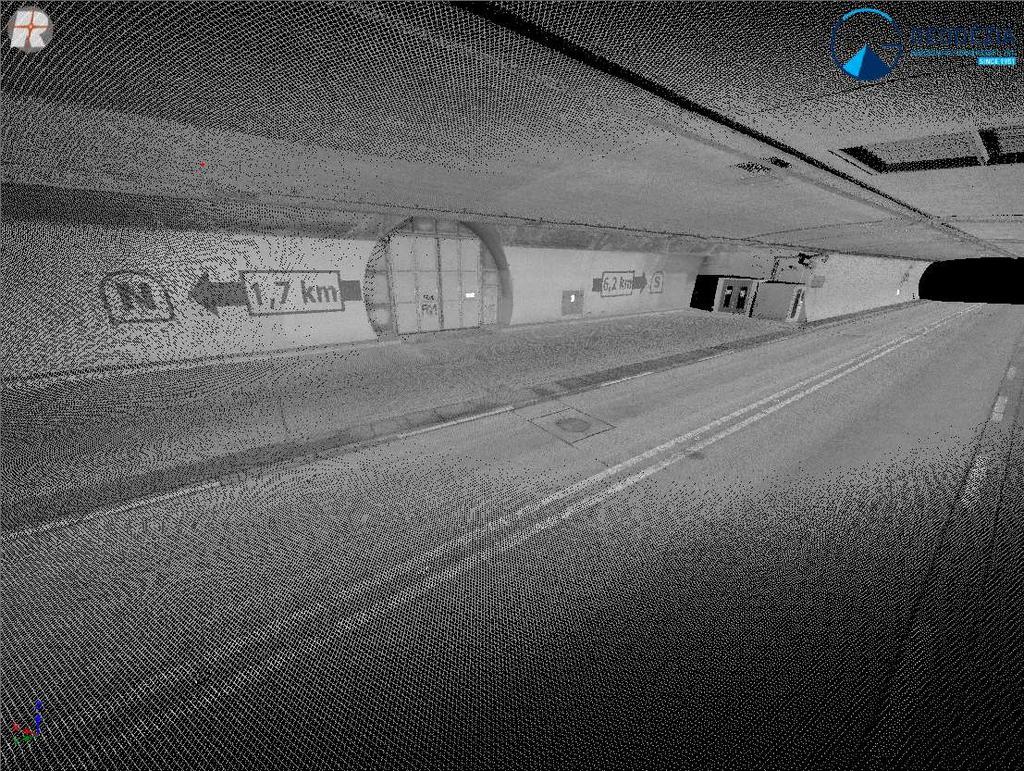

38 Alagutak, metróalagutak felmérése Karawanka Alagút (7864 m)

39 Alagutak, metróalagutak felmérése Karawanka Alagút (7864 m)

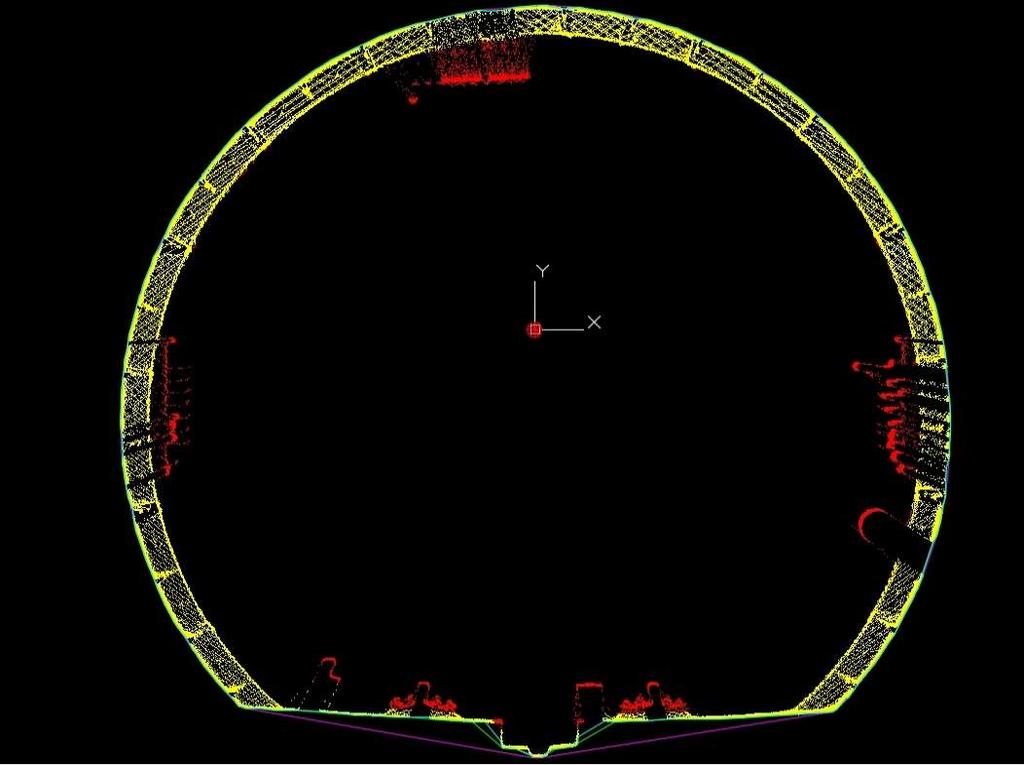

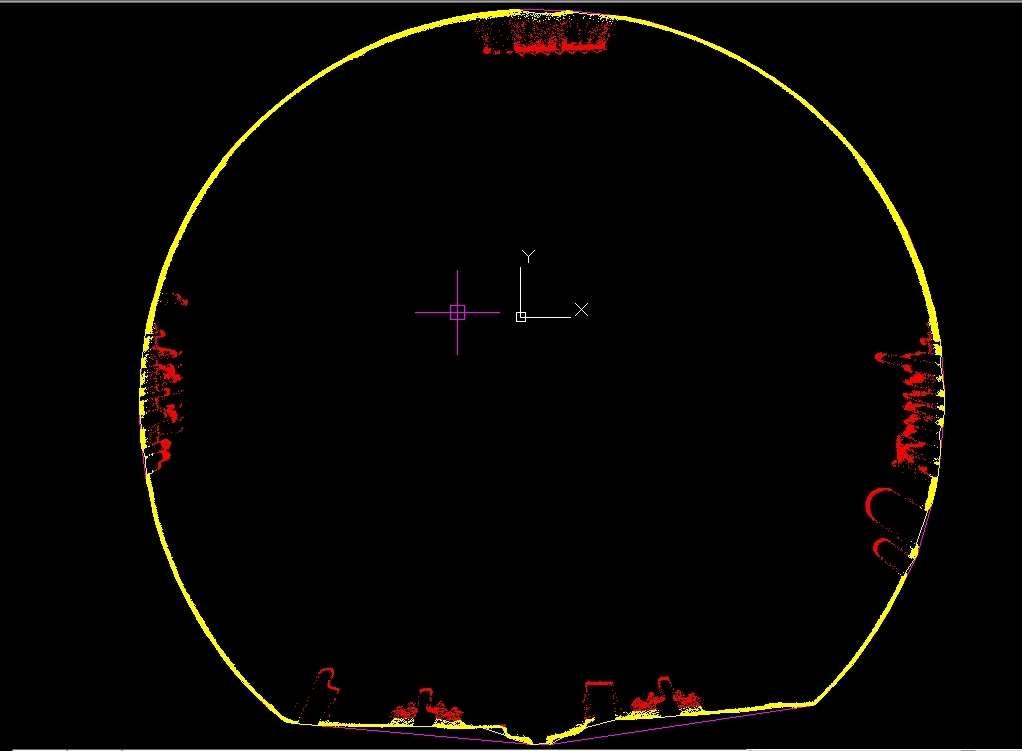

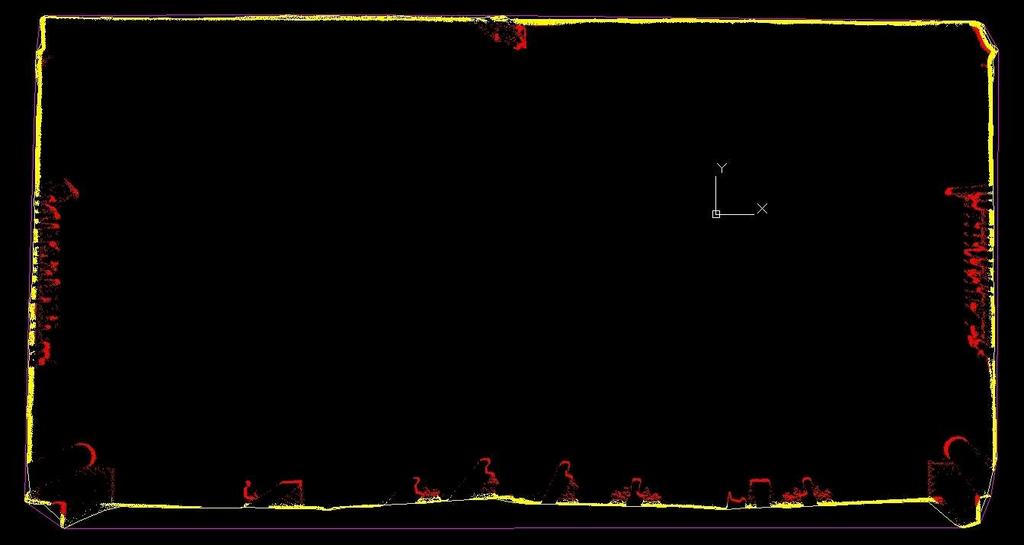

41 Alagutak, metróalagutak felmérése Űrszelvény ellenőrzés MAXIMUM LEFT RIGHT

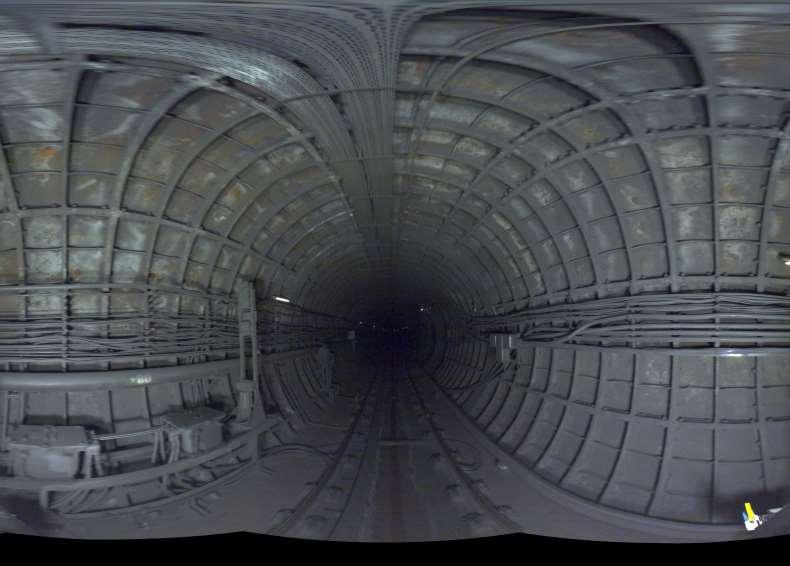

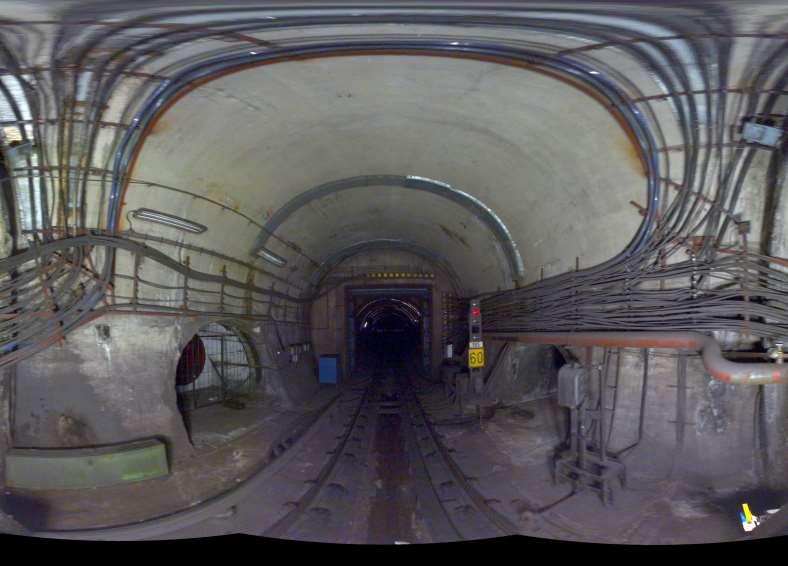

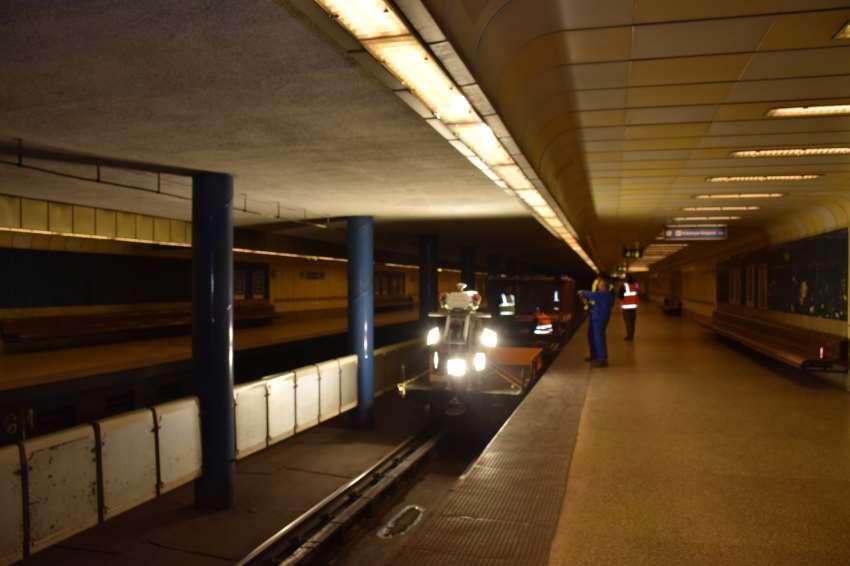

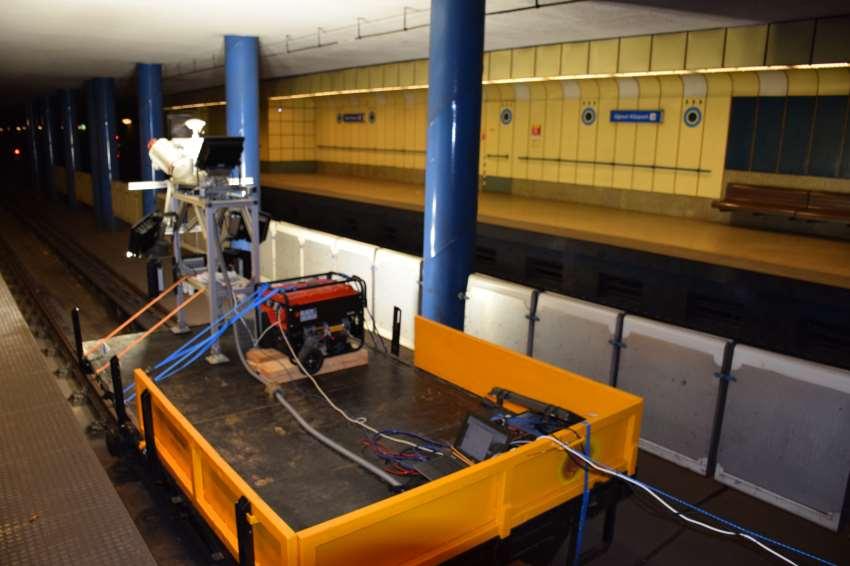

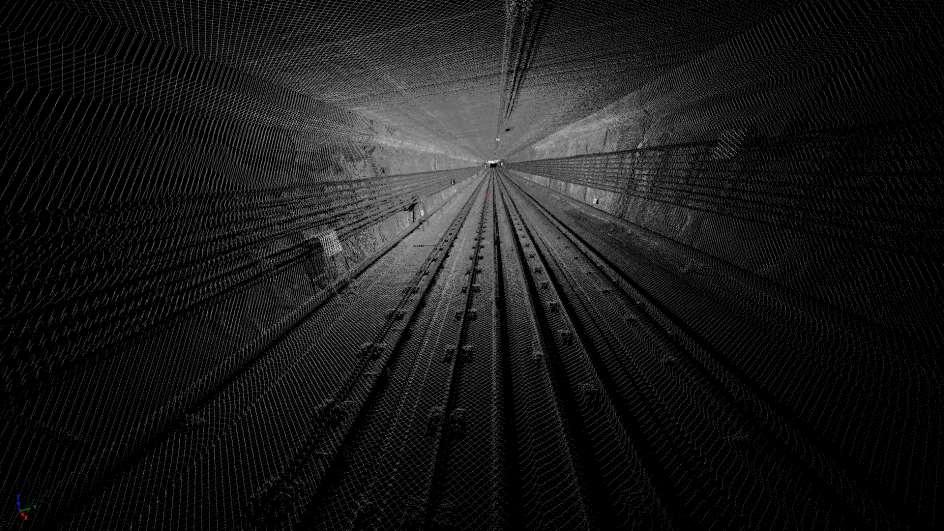

42 M3 metróalagút 17 km (x2=34km) Alagutak, metróalagutak felmérése

43 M3 metróalagút 17 km (x2=34km) Alagutak, metróalagutak felmérése

44 Alagutak, metróalagutak felmérése

45 Alagutak, metróalagutak felmérése

46 Alagutak, metróalagutak felmérése

47 Alagutak, metróalagutak felmérése

48 Alagutak, metróalagutak felmérése

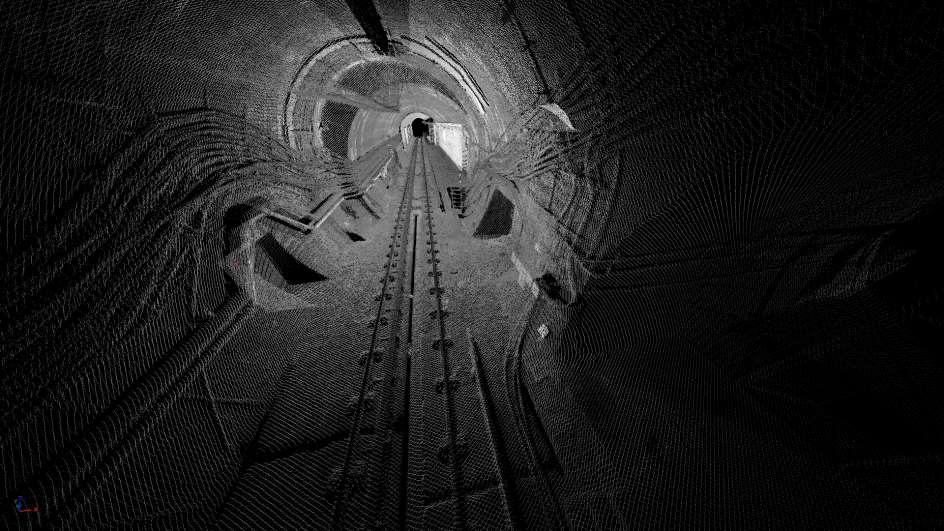

49 Alagutak, metróalagutak felmérése

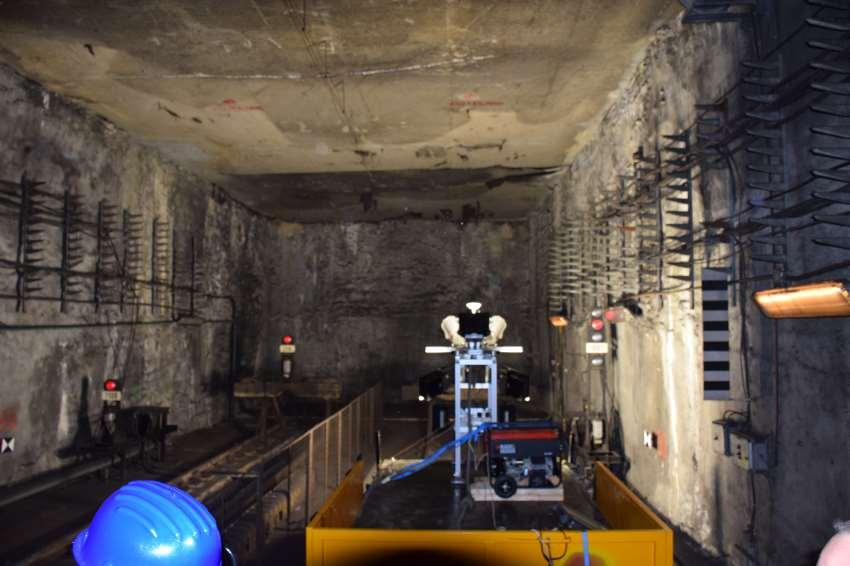

50 Alagutak, metróalagutak felmérése

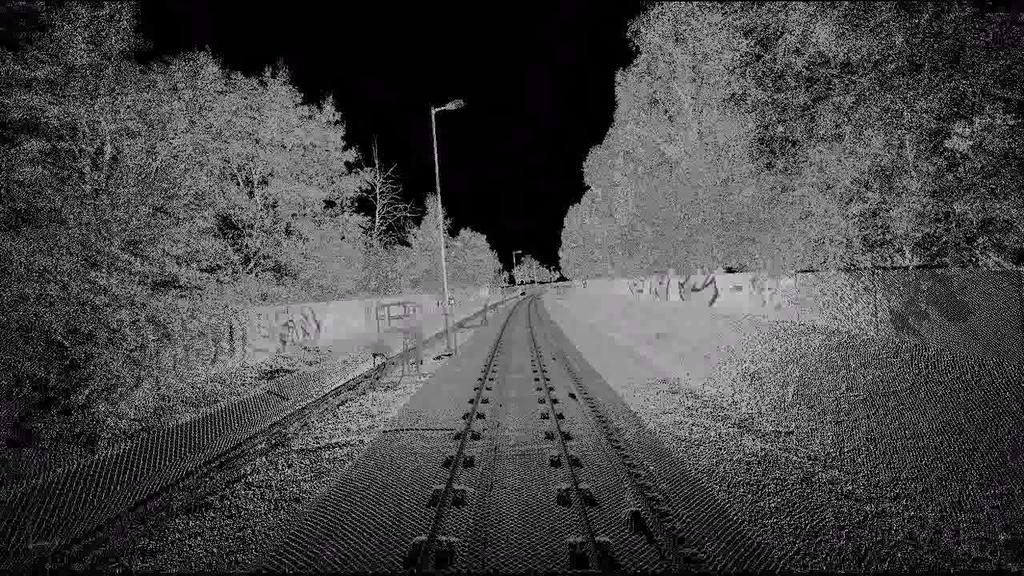

51 M3 - Eredmények

52 Alagutak, metróalagutak felmérése

53 Alagutak, metróalagutak felmérése

54 Alagutak, metróalagutak felmérése

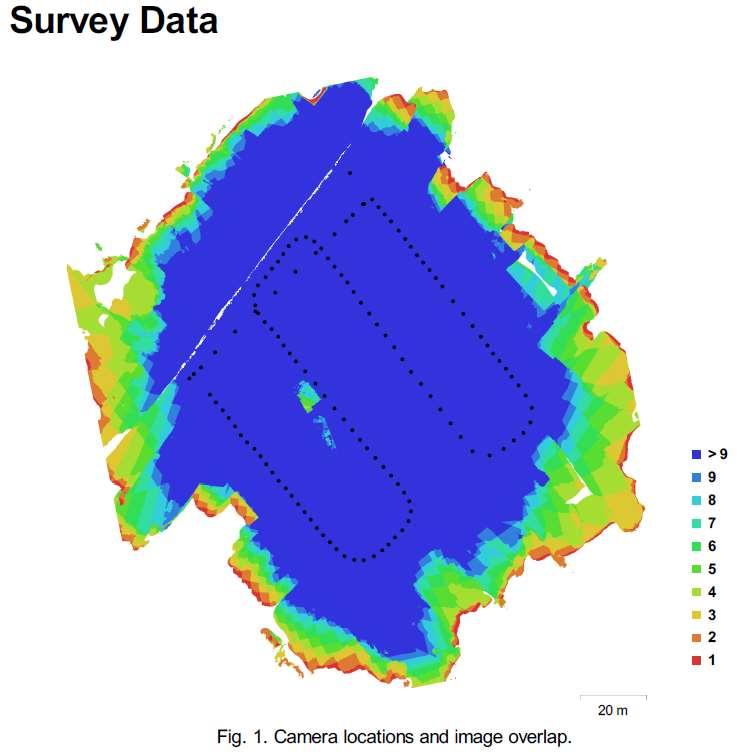

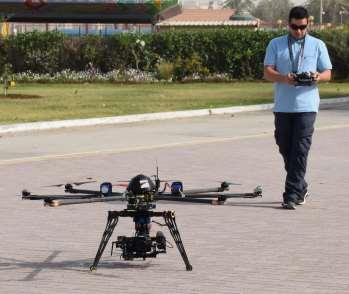

55 UAV Fotogrammetria Pontfelhő DSM - DTM

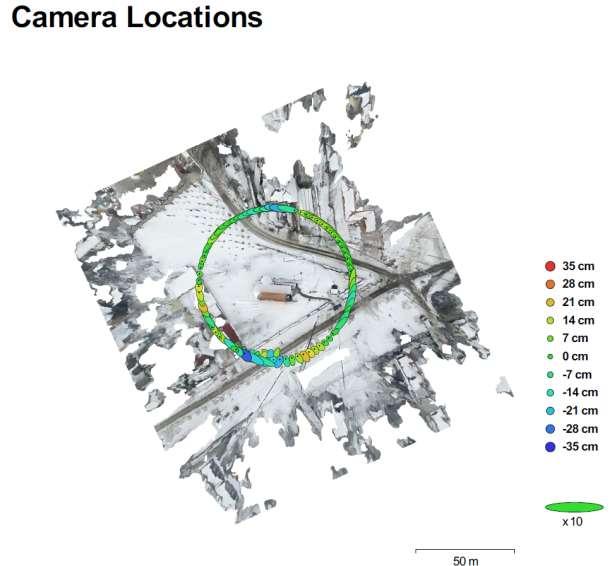

56 Örökségvédelem - Drónfotó

57 Örökségvédelem - Drónfotó

58 Örökségvédelem - Drónfotó

59 Örökségvédelem - Drónfotó

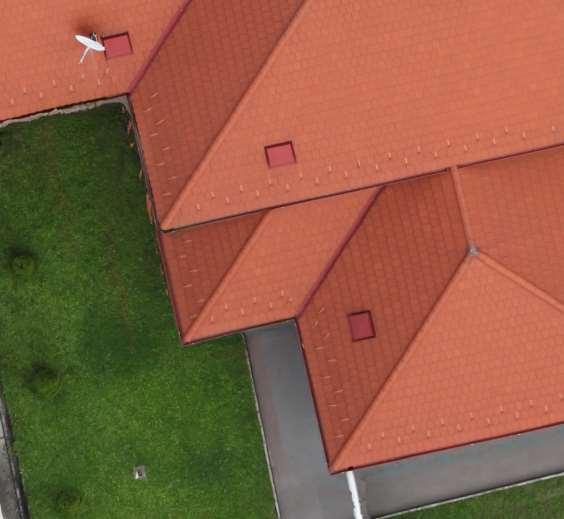

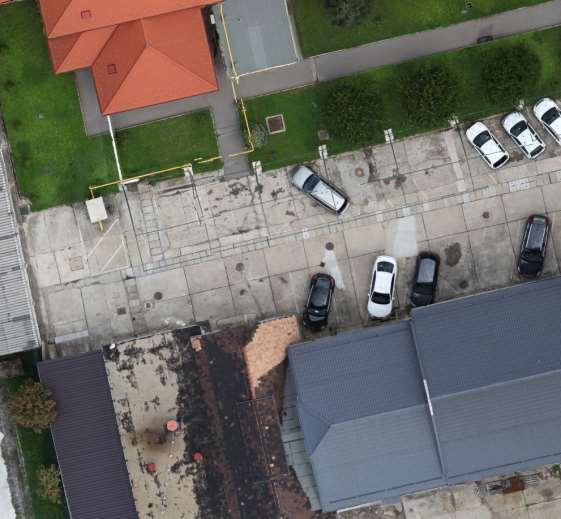

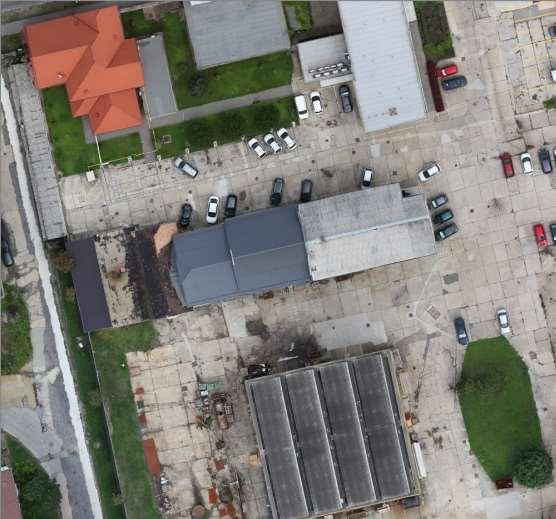

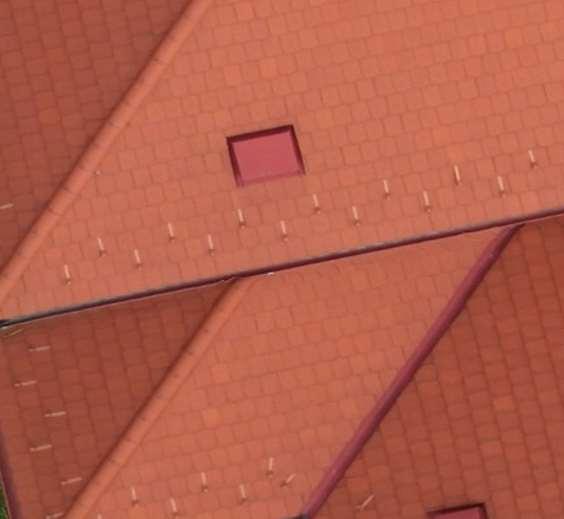

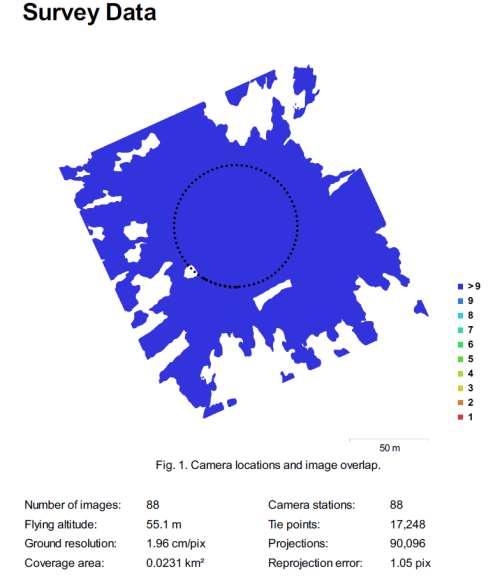

60 1 cm terepi felbontású ortofotó UAV Fotogrammetria Pontfelhő DSM - DTM

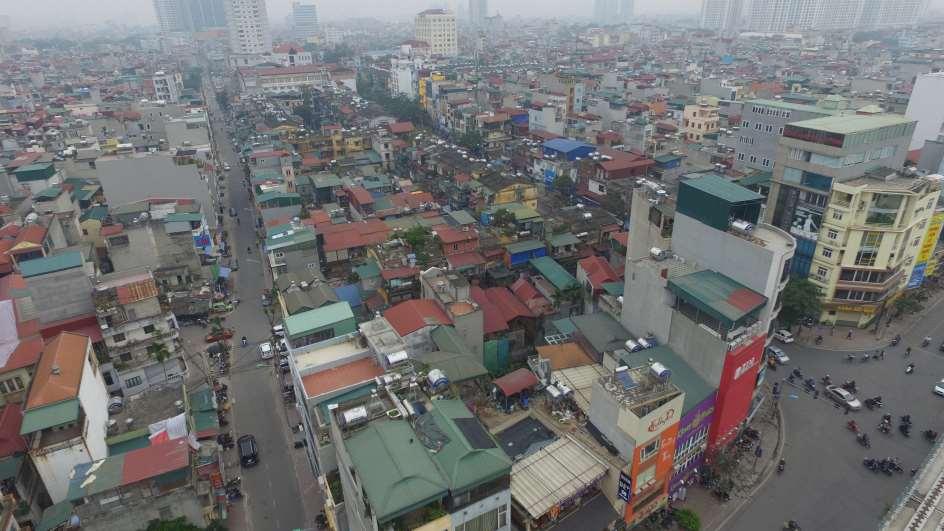

61 Városmodellezés: LOD1-LOD2 EXTRÉM SŰRŰ BEÉPÍTÉS NAGY FELBONTÁSI IGÉNY NYILVÁNTARTÁSI CÉLOK NAGY PONTOSSÁGI IGÉNY DE HIÁNYZÓ GNSS INFRASTRUKTÚRA NAGY NÉPSŰRŰSÉG ÁLLÓSZKENNER KIESIK MMS - DRÓN KOMBINÁCIÓ

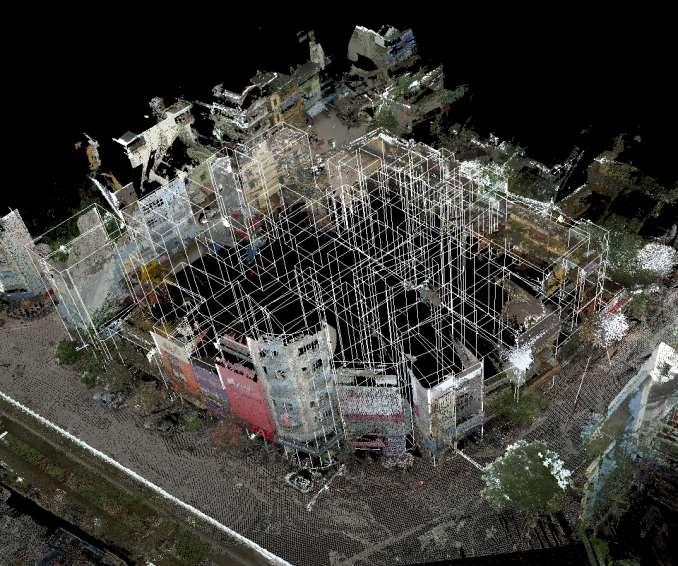

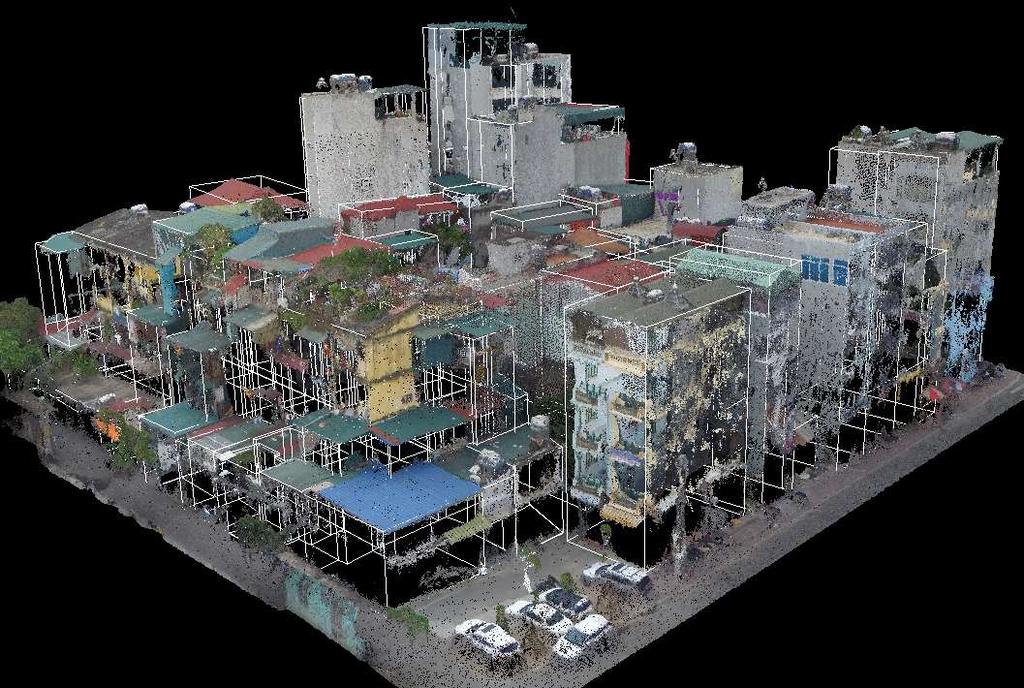

62 Városmodellezés: LOD1-LOD2

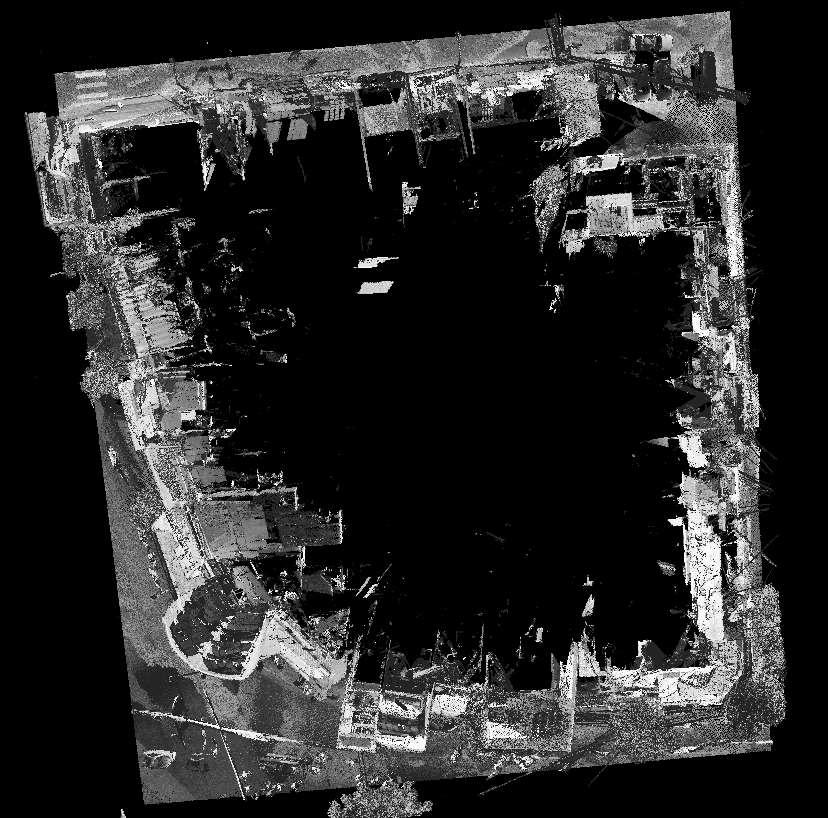

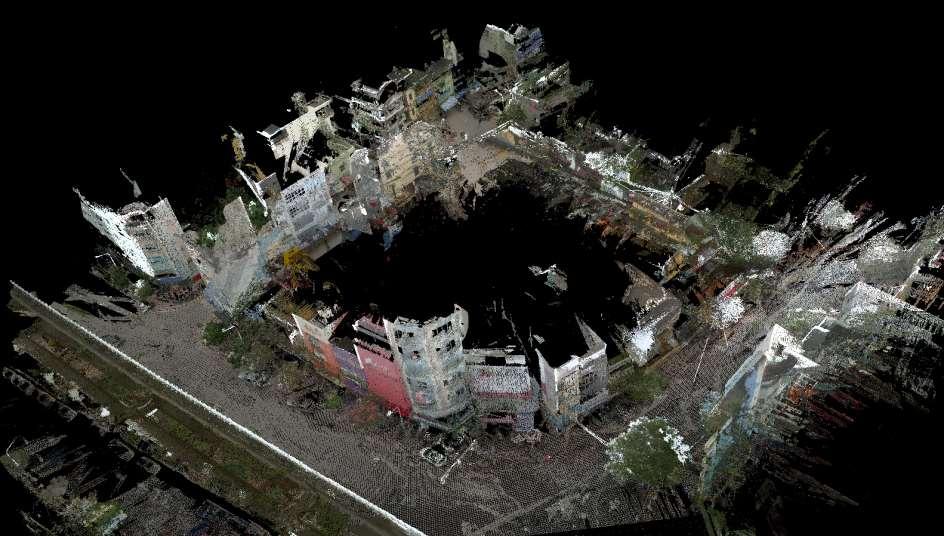

63 MMS

64 MMS

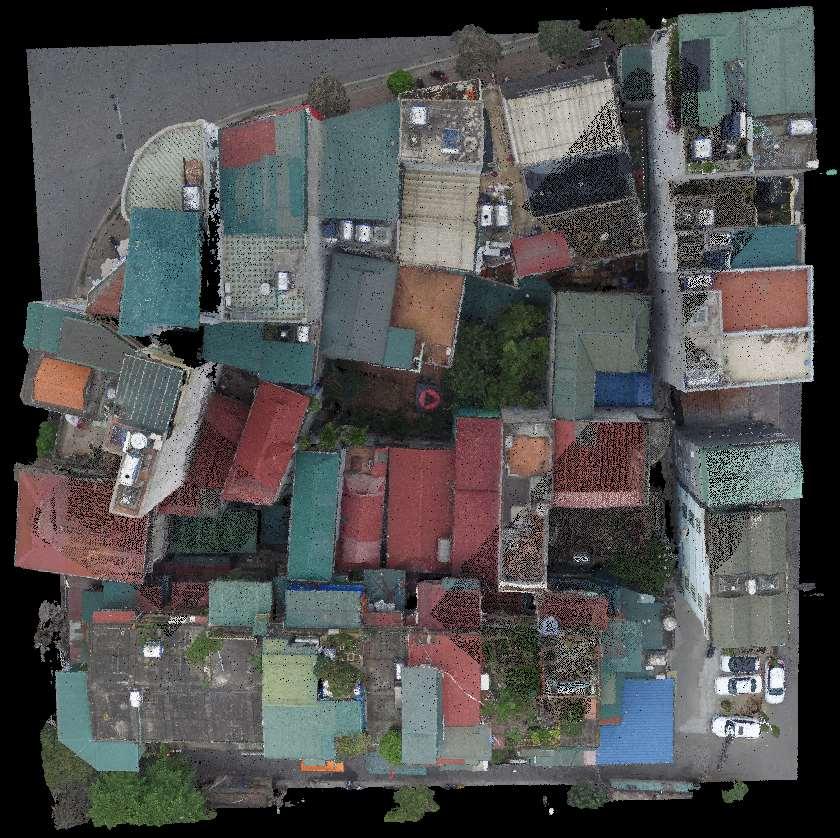

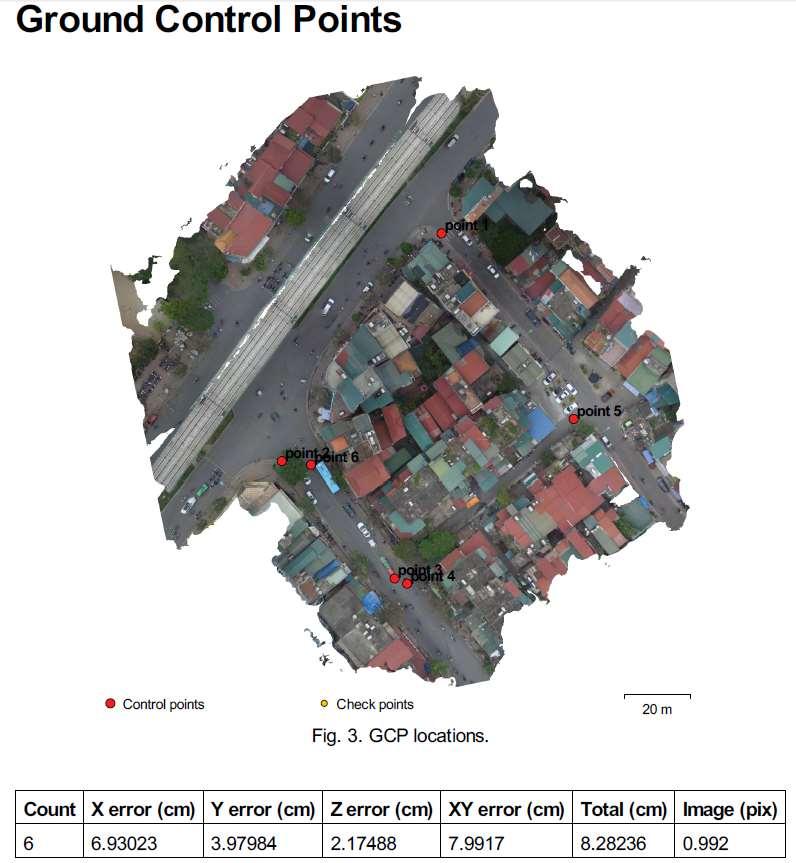

65 Drón-fotó, ortofotó, térmodell

66 Drón-fotó, ortofotó, térmodell

67 Drón-fotó, ortofotó, térmodell

68 Drón-fotó, ortofotó, térmodell

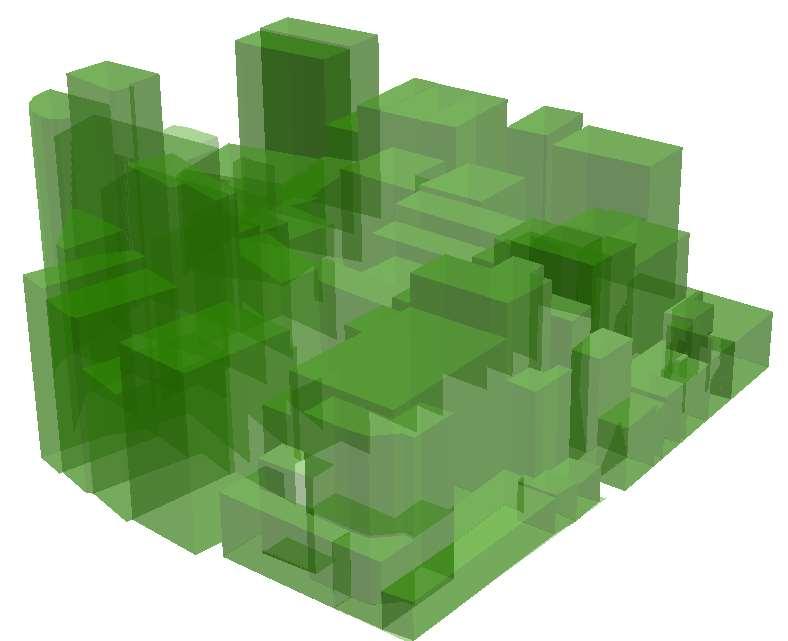

69 Kiértékelés

70 Kiértékelés

71 Kiértékelés

72 Kiértékelés

73 Összegzés A 3D pontfelhő technológia hatékony támogatást nyújthat: Tervezési-, megvalósulási térkép készítéshez BIM & Smart City projektekhez 3D ingatlannyilvántartáshoz Általános-, vagy különleges igényű mérnöki és/vagy GIS feladatokhoz.

74 Összegzés 3D pontfelhő előállítására egyre több eszköz áll rendelkezésünkre Különböző adatgyűjtési technológiák kombinálhatók Adatok egymáshoz illeszthetők: Illesztőpontok segítségével Valós idejű georeferálással (RealTime pl. RTK) Utólagos georeferálással Cloud-2-Cloud regisztrációval

75 Összegzés Különböző felmérési technológiák kombinációja szükséges az összes igény lefedéséhez

76 Különböző felmérési technológiák kombinációja szükséges az összes igény lefedéséhez DE NEM HAGYHATÓK EL A HAGYOMÁNYOS FÖLDMÉRÉS ESZKÖZEI! Illesztőpont mérés (földmérés, mérnökgeodézia, bányamérés) Ellenőrzés Helyszínelés Pótmérés, kiegészítő mérések Összegzés

77 Geodézia Zrt. Amit nem tudunk mérni, azon nem tudunk javítani (LORD KELVIN) Köszönöm a figyelmet CSÖRGITS PÉTER FŐMÉRNÖK MOBIL: CSORGITS. PETER@GEODEZIA.HU
