1 Geodézia Zrt. V. Európai Földmérők és Geoinformatikusok Napja 3D geodézia avagy térbeli adatgyűjtés technikai és technológiai lehetőségei Csörgits Péter

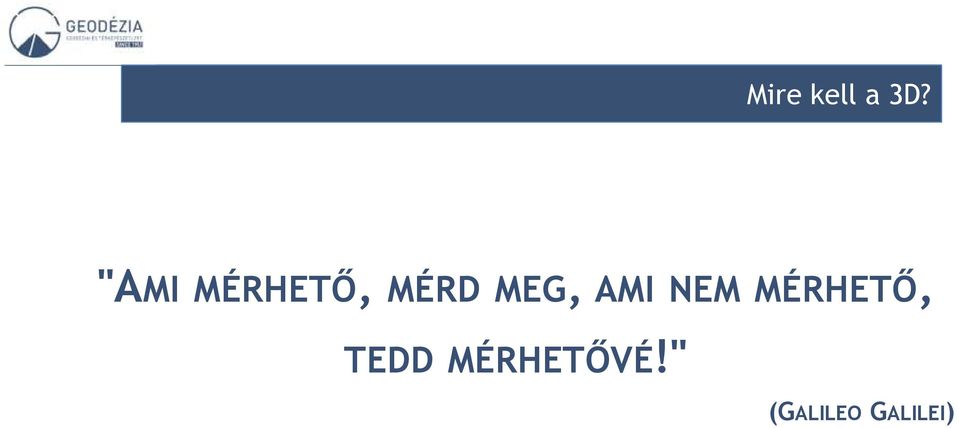

2 Mire kell a 3D? "AMI MÉRHETŐ, MÉRD MEG, AMI NEM MÉRHETŐ, TEDD MÉRHETŐVÉ!" (GALILEO GALILEI)

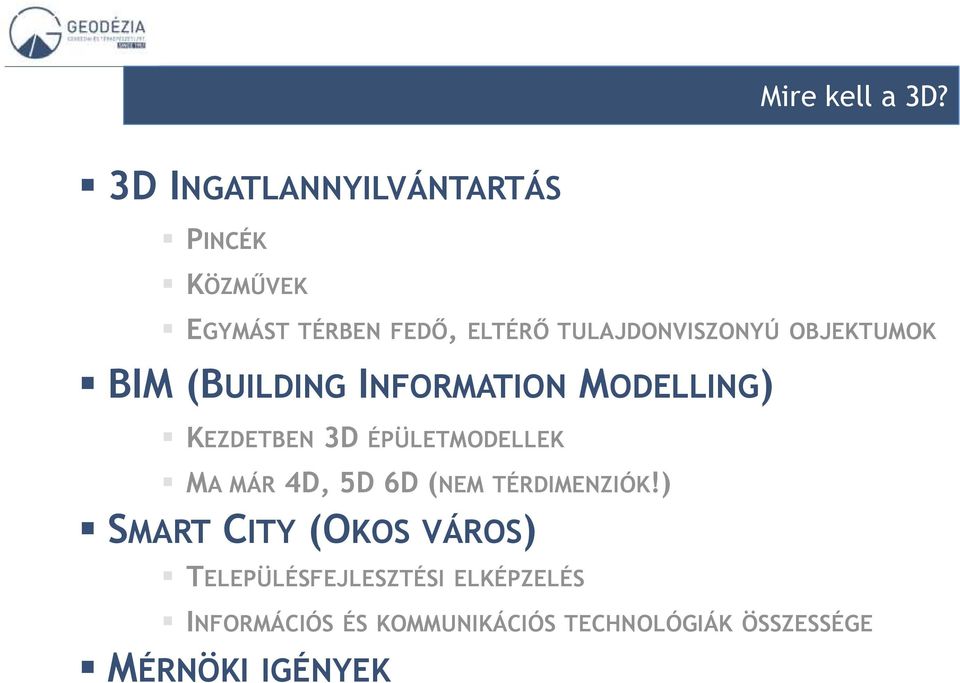

3 Mire kell a 3D? 3D INGATLANNYILVÁNTARTÁS PINCÉK KÖZMŰVEK EGYMÁST TÉRBEN FEDŐ, ELTÉRŐ TULAJDONVISZONYÚ OBJEKTUMOK BIM (BUILDING INFORMATION MODELLING) KEZDETBEN 3D ÉPÜLETMODELLEK MA MÁR 4D, 5D 6D (NEM TÉRDIMENZIÓK!) SMART CITY (OKOS VÁROS) TELEPÜLÉSFEJLESZTÉSI ELKÉPZELÉS INFORMÁCIÓS ÉS KOMMUNIKÁCIÓS TECHNOLÓGIÁK ÖSSZESSÉGE MÉRNÖKI IGÉNYEK

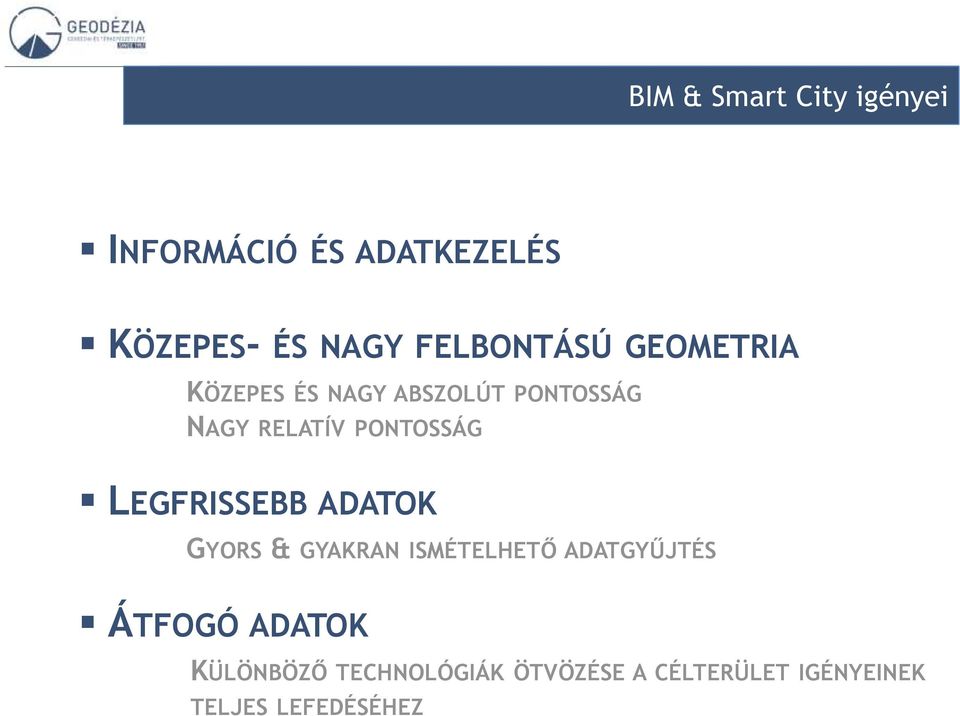

4 BIM & Smart City igényei INFORMÁCIÓ ÉS ADATKEZELÉS KÖZEPES- ÉS NAGY FELBONTÁSÚ GEOMETRIA KÖZEPES ÉS NAGY ABSZOLÚT PONTOSSÁG NAGY RELATÍV PONTOSSÁG LEGFRISSEBB ADATOK GYORS & GYAKRAN ISMÉTELHETŐ ADATGYŰJTÉS ÁTFOGÓ ADATOK KÜLÖNBÖZŐ TECHNOLÓGIÁK ÖTVÖZÉSE A CÉLTERÜLET IGÉNYEINEK TELJES LEFEDÉSÉHEZ

5 EGYSZERŰ PONTMÉRÉS HAGYOMÁNYOS FÖLDMÉRÉSI ESZKÖZÖKKEL LASSÚ, DRÁGA, IDŐNKÉNT VESZÉLYES ORTOFOTÓ KIÉRTÉKELÉS (2D) FAJLAGOSAN OLCSÓ, DE NINCS MAGASSÁG, NINCS ADAT A NÖVÉNYZET ALÓL, KIS TERÜLETRE DRÁGA SZTEREO-FOTÓ KIÉRTÉKELÉS (3D) FAJLAGOSAN OLCSÓ, DE NINCS HOMLOKZAT, NINCS ADAT A FEDETT TERÜLETEKRŐL, KIS TERÜLETRE DRÁGA ATTRIBÚTUMOK CSAK A TEREPEN GYŰJTHETŐK Adatgyűjtés a múltban CÉLZOTT ADATGYŰJTÉS, DE CSAK A MEGCÉLZOTT ADATOK KÖRÉRE, GEOMETRIAI ADATOK NEHEZEN GYŰJTHETŐK (TÖRZSÁTMÉRŐ, ŰRSZELVÉNY, VEZETÉKBELÓGÁS, STB.)

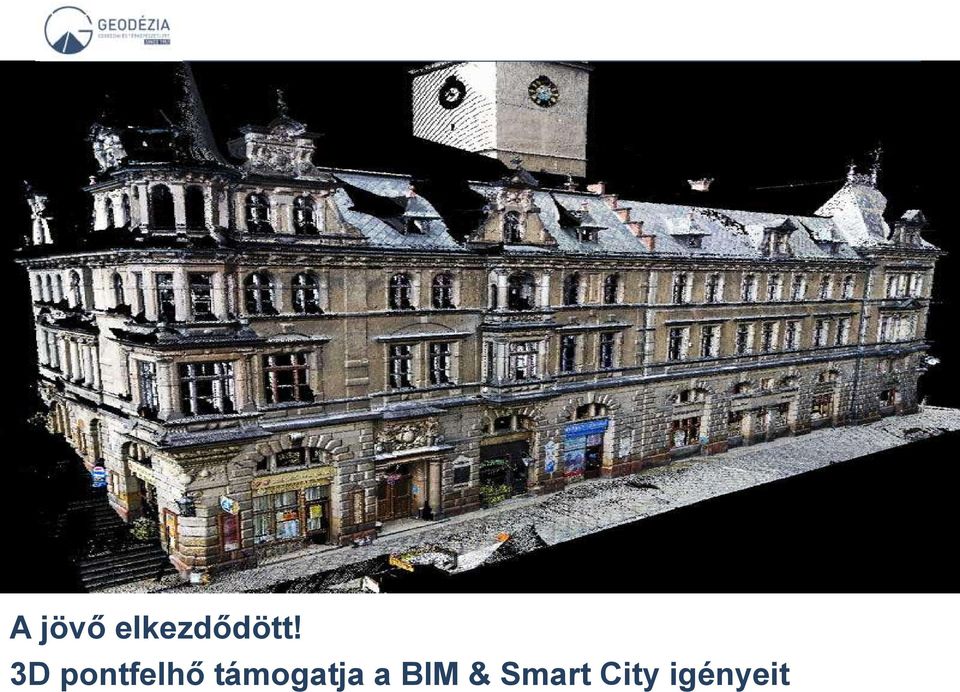

6 A jövő elkezdődött! 3D pontfelhő támogatja a BIM & Smart City igényeit

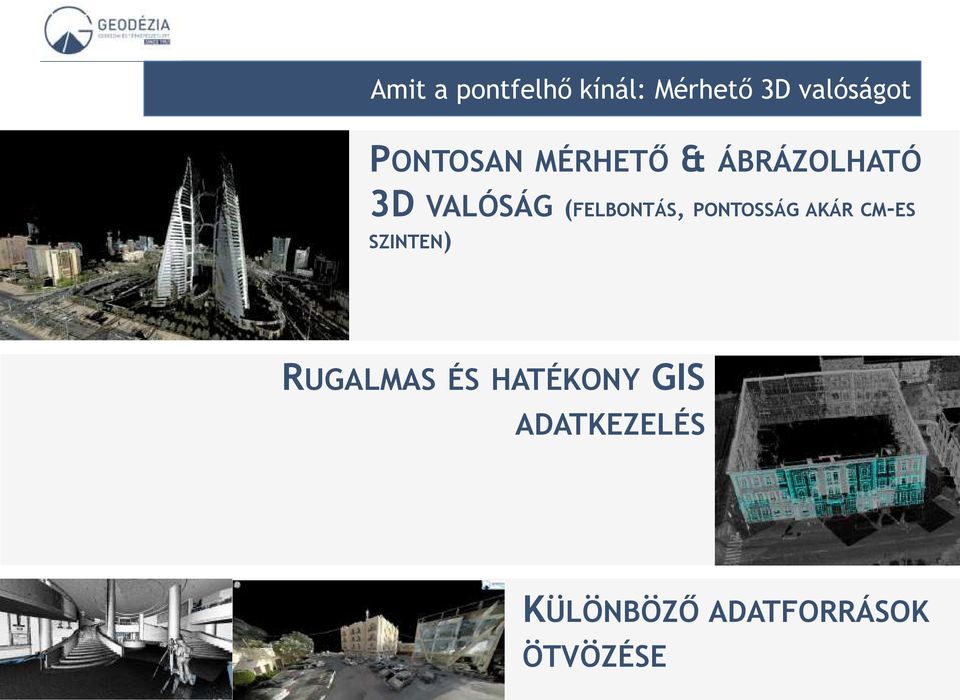

7 Amit a pontfelhő kínál: Mérhető 3D valóságot PONTOSAN MÉRHETŐ & ÁBRÁZOLHATÓ 3D VALÓSÁG (FELBONTÁS, PONTOSSÁG AKÁR CM-ES SZINTEN) RUGALMAS ÉS HATÉKONY GIS ADATKEZELÉS KÜLÖNBÖZŐ ADATFORRÁSOK ÖTVÖZÉSE

8 Amit a pontfelhő kínál: Mérhető 3D valóságot A 3D pontfelhő technológia értéknövelt szolgáltatásokkal támogatja a BIM rendszereket: Pontos GIS adatok gyorsan, forgalmi korlátozások nélkül, magas költséghatékonysággal, így a legjobb út a BIM & Smart City projektek befektetésarányos megtérüléséhez (ROI) Hatékony adatkezelés a felhasználók igényei szerint

9 3D pontfelhő előállítás Miért Mobil Térképező Rendszerrel (MMS)? A leghatékonyabb megoldás GIS célú pontfelhő előállításra Teljesség: Mindent mér 360 körben Pontosság: Akár cm-es szintig Költség- és időhatékony: 1-10% a terepi mérési idő a hagyományos technológiákhoz képest Rugalmasan használható: Közlekedési korlátok nélkül Újra feldolgozható: Más szempontok szerint Kiegészítő adatok: Geometriai adatok, tájékozott fényképek

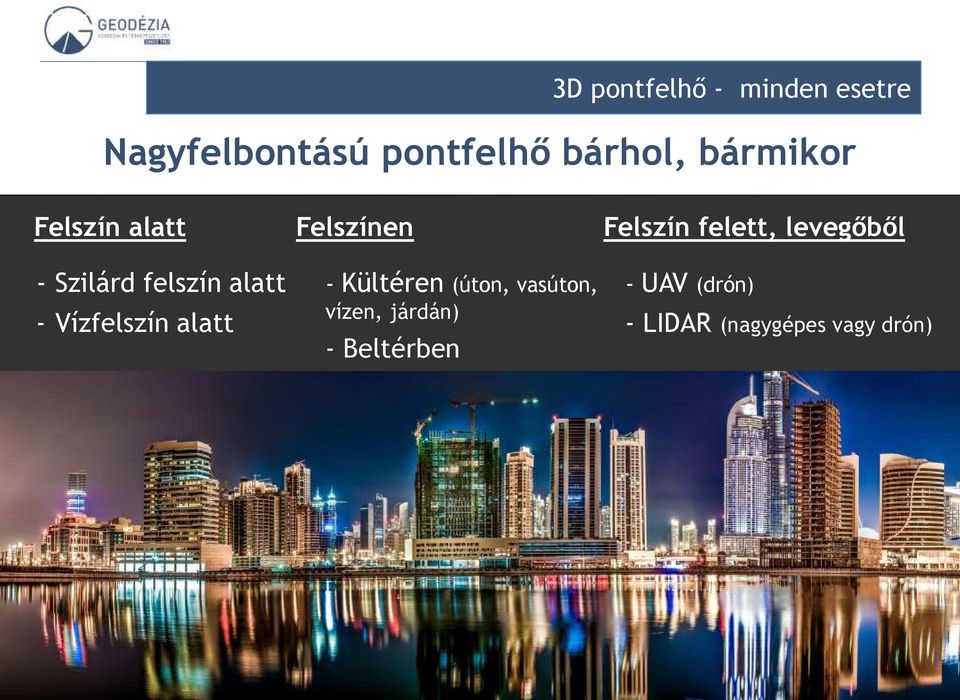

10 3D pontfelhő - minden esetre Nagyfelbontású pontfelhő bárhol, bármikor Felszín alatt - Szilárd felszín alatt - Vízfelszín alatt Felszínen - Kültéren (úton, vasúton, vízen, járdán) - Beltérben Felszín felett, levegőből - UAV (drón) - LIDAR (nagygépes vagy drón)

11 Hatékony adatszolgáltatás Épületek kívül-belül Vasúti infrastruktúra Közúti infrastruktúra Földalatti közművek Metró- és egyéb alagutak

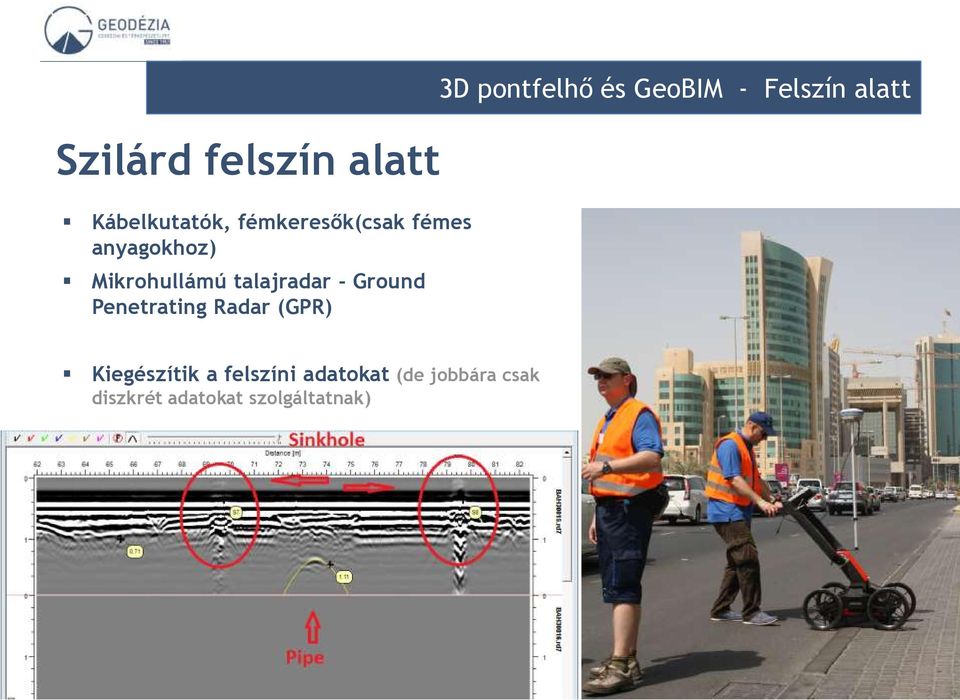

12 Szilárd felszín alatt Kábelkutatók, fémkeresők(csak fémes anyagokhoz) Mikrohullámú talajradar - Ground Penetrating Radar (GPR) 3D pontfelhő és GeoBIM - Felszín alatt Kiegészítik a felszíni adatokat (de jobbára csak diszkrét adatokat szolgáltatnak)

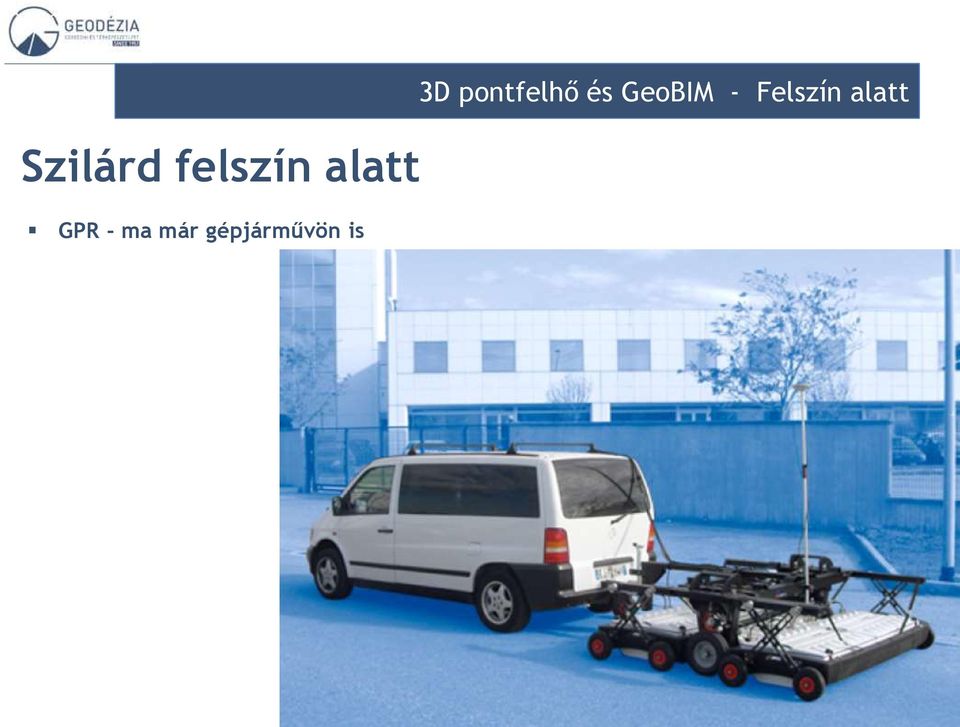

13 Szilárd felszín alatt GPR - ma már gépjárművön is 3D pontfelhő és GeoBIM - Felszín alatt

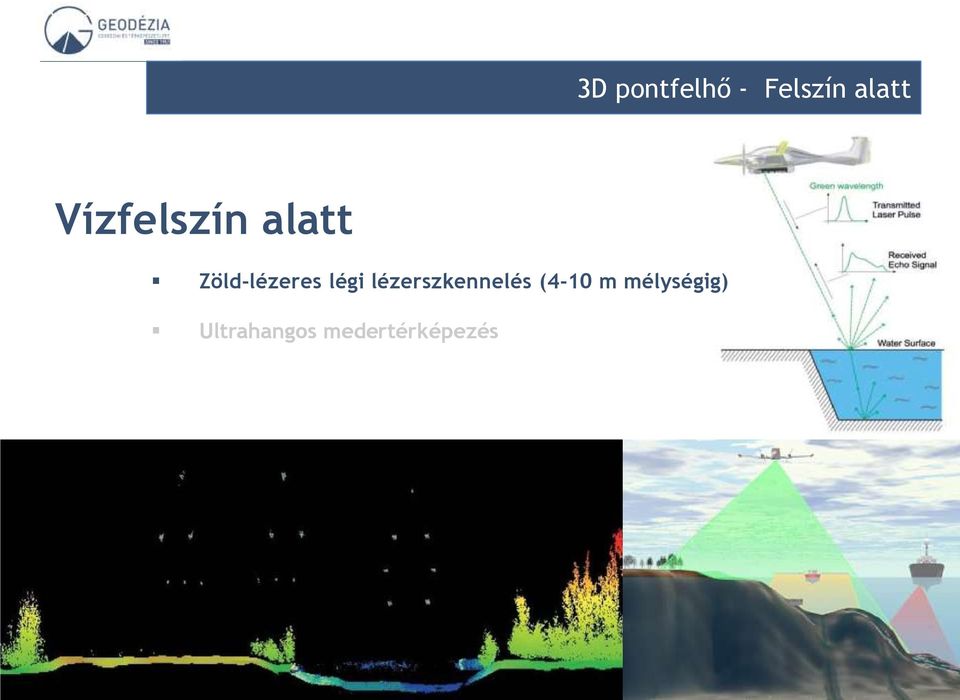

14 3D pontfelhő - Felszín alatt Vízfelszín alatt Zöld-lézeres légi lézerszkennelés (4-10 m mélységig) Ultrahangos medertérképezés

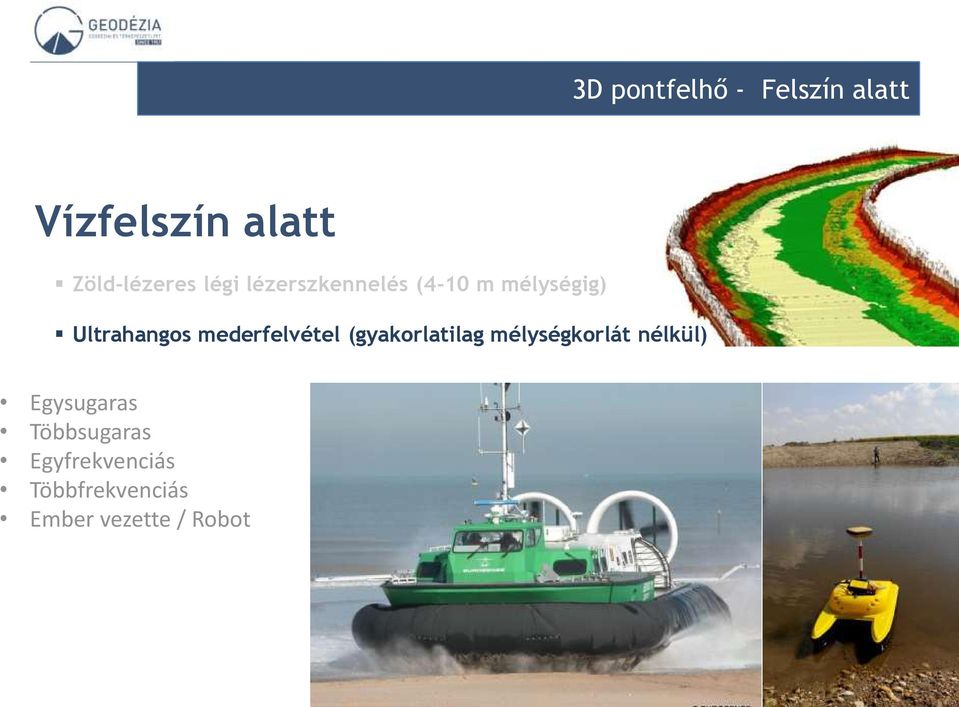

15 3D point 3D pontfelhő cloud - - Under Felszín surface alatt Vízfelszín alatt Zöld-lézeres légi lézerszkennelés (4-10 m mélységig) Ultrahangos mederfelvétel (gyakorlatilag mélységkorlát nélkül) Egysugaras Többsugaras Egyfrekvenciás Többfrekvenciás Ember vezette / Robot

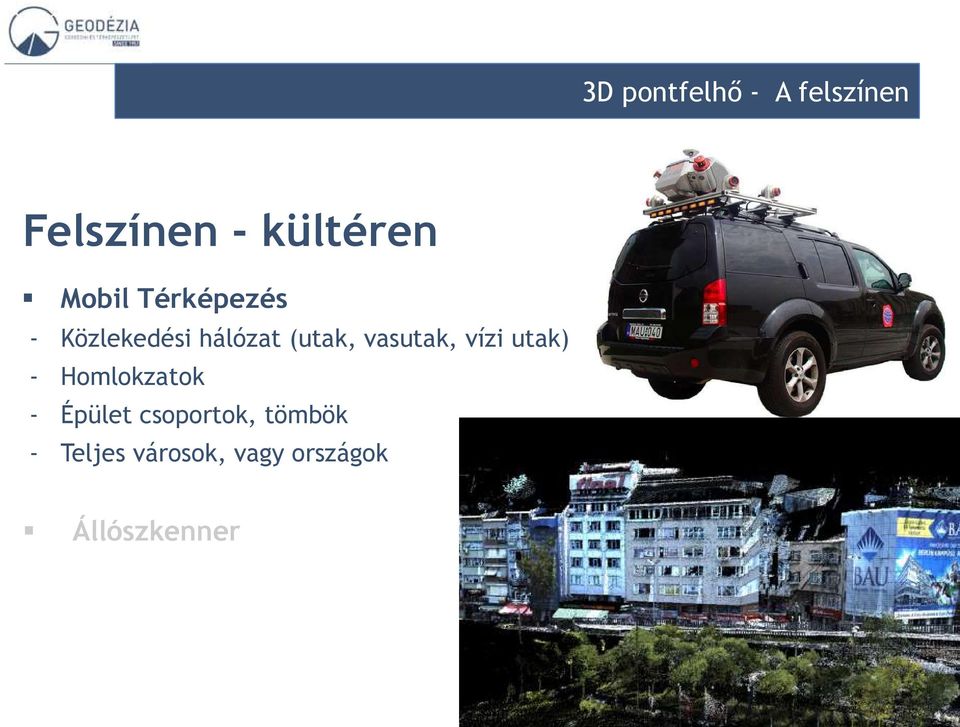

16 3D pontfelhő - A felszínen Felszínen - kültéren Mobil Térképezés - Közlekedési hálózat (utak, vasutak, vízi utak) - Homlokzatok - Épület csoportok, tömbök - Teljes városok, vagy országok Állószkenner

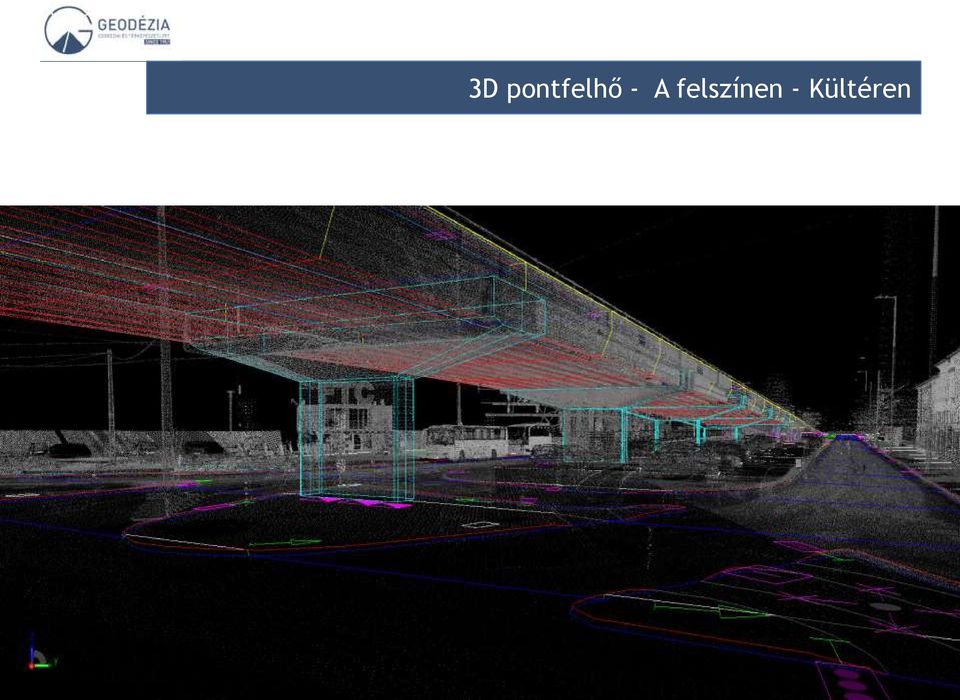

17 3D pontfelhő - A felszínen - Kültéren

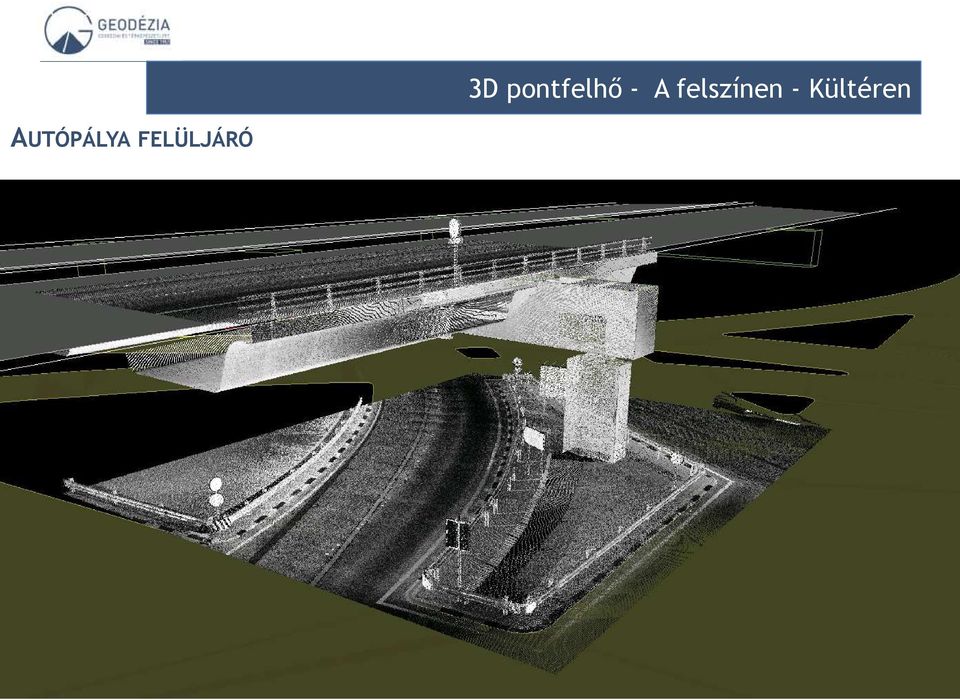

18 3D pontfelhő - A felszínen - Kültéren AUTÓPÁLYA FELÜLJÁRÓ

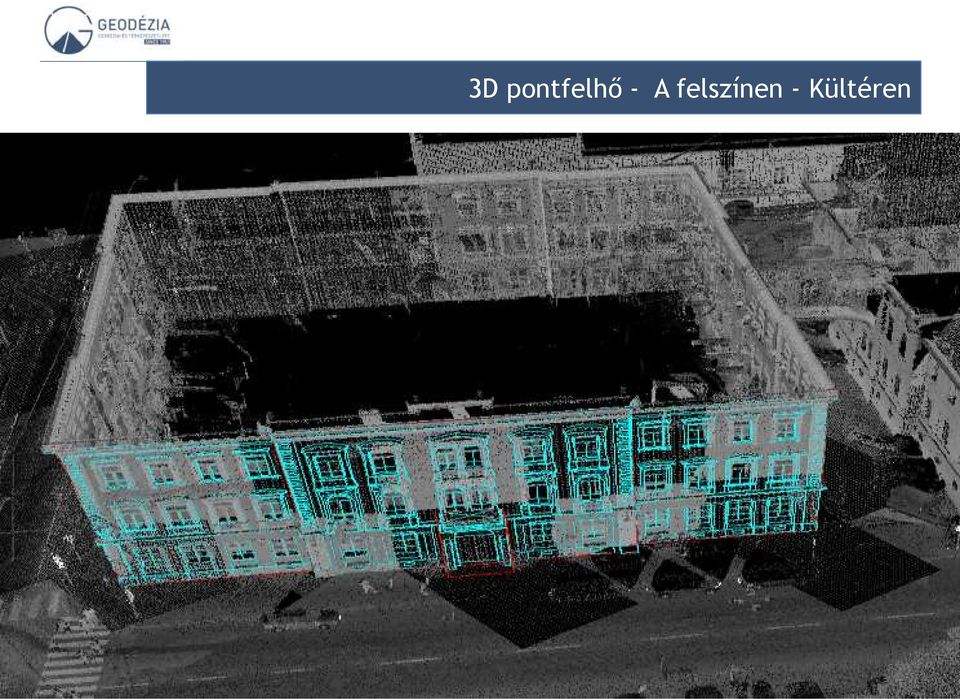

19 3D pontfelhő - A felszínen - Kültéren

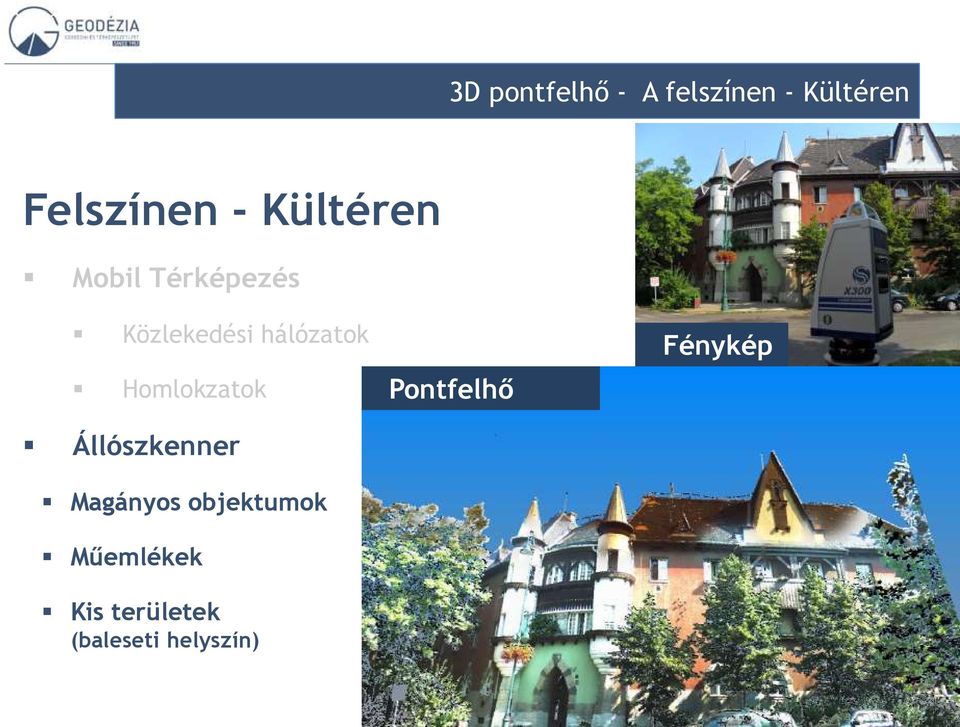

20 3D pontfelhő - A felszínen - Kültéren Felszínen - Kültéren Mobil Térképezés Közlekedési hálózatok Homlokzatok Állószkenner Magányos objektumok Műemlékek Kis területek (baleseti helyszín) Pontfelhő Fénykép

21 3D pontfelhő - A felszínen - Kültéren Felszínen - Kültéren Mobil Térképezés Közlekedési hálózatok Homlokzatok Állószkenner Magányos objektumok Műemlékek Kis területek (baleseti helyszín)

22 3D pontfelhő - beltér Beltéri szkennelés Állószkenner - Belső részletek (bútor, szerelvény) - Belső homlokzatok, belső udvarok Hátizsákos mobilszkenner - Bonyolult szobarendszerhez - Átjárók, folyosók, lépcsőházak - Szűk területek

23 3D pontfelhő - beltér

24 3D pontfelhő - beltér Beltéri szkennelés Állószkenner - Belső részletek (bútor, szerelvény) - Belső homlokzatok, belső udvarok Hátizsákos mobilszkenner (Leica) - Bonyolult szoba-elrendezés - Átjárók, folyosók, lépcsőházak - Szűk területek

25 Bonyolult és/vagy zsúfolt területek mérése nem probléma

26 Részletek felmérése nagy részletességgel LOD 3 LOD 4 LOD 2 LOD 1

27 Vasúthálózat felmérése Felsővezeték rendszer Nagyon bonyolult struktúrák is felmérhetők

28 Vasúthálózat felmérése Felsővezeték rendszer ábrázolhatók

29 Vasúthálózat felmérése Felsővezeték rendszer áttekinthetők

30 Vasúthálózat felmérése Felsővezeték rendszer feldolgozhatók

31 Vasúthálózat felmérése Felsővezeték rendszer és elemezhetők

32 Alagutak, metróalagutak felmérése Karawanka Alagút (7864 m)

33 Alagutak, metróalagutak felmérése Karawanka Alagút (7864 m)

34

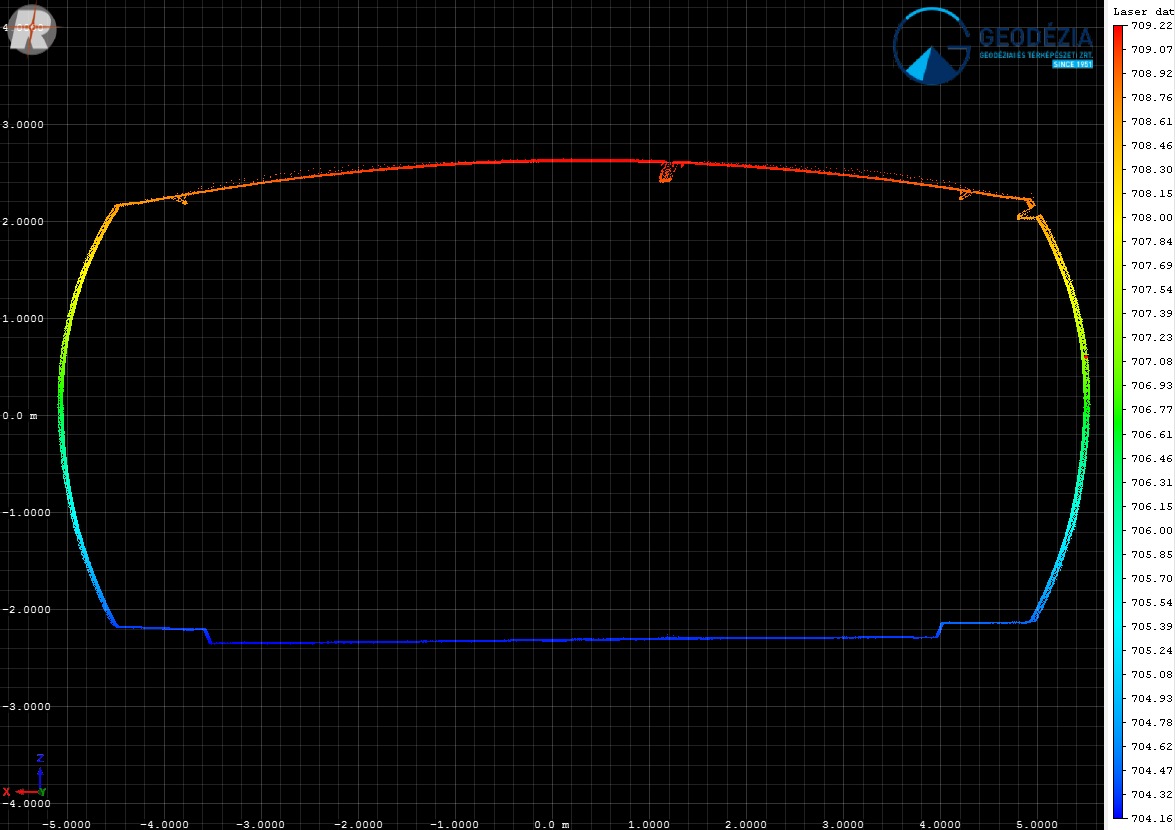

35 Alagutak, metróalagutak felmérése Űrszelvény ellenőrzés MAXIMUM LEFT RIGHT

36 UAV Fotogrammetria Pontfelhő DSM - DTM

37 Pontfelhő fotómodellezésből UAV Fotogrammetria Pontfelhő DSM - DTM

38 Textúrázott háromszögháló UAV Fotogrammetria Pontfelhő DSM - DTM

39 1 cm terepi felbontású ortofotó UAV Fotogrammetria Pontfelhő DSM - DTM

40 Összegzés A 3D pontfelhő technológia hatékony támogatást nyújthat: BIM & Smart City projektekhez 3D ingatlannyilvántartáshoz Általános-, vagy különleges igényű GIS feladatokhoz.

41 Összegzés Különböző felmérési technológiák kombinációja szükséges az összes igény lefedéséhez

42 Különböző felmérési technológiák kombinációja szükséges az összes igény lefedéséhez DE! Illesztőpont mérés (földmérés, mérnökgeodézia, bányamérés) Ellenőrzés Helyszínelés Pótmérés, kiegészítő mérések Összegzés

43 Geodézia Zrt. Amit nem tudunk mérni, azon nem tudunk javítani (LORD KELVIN) Köszönöm a figyelmet CSÖRGITS PÉTER FŐMÉRNÖK MOBIL: CSORGITS. PETER@GEODEZIA.HU
