1 Vasúti információs rendszerek gyakorlat október 30. Horváth Krisztián tanszéki mérnök 1

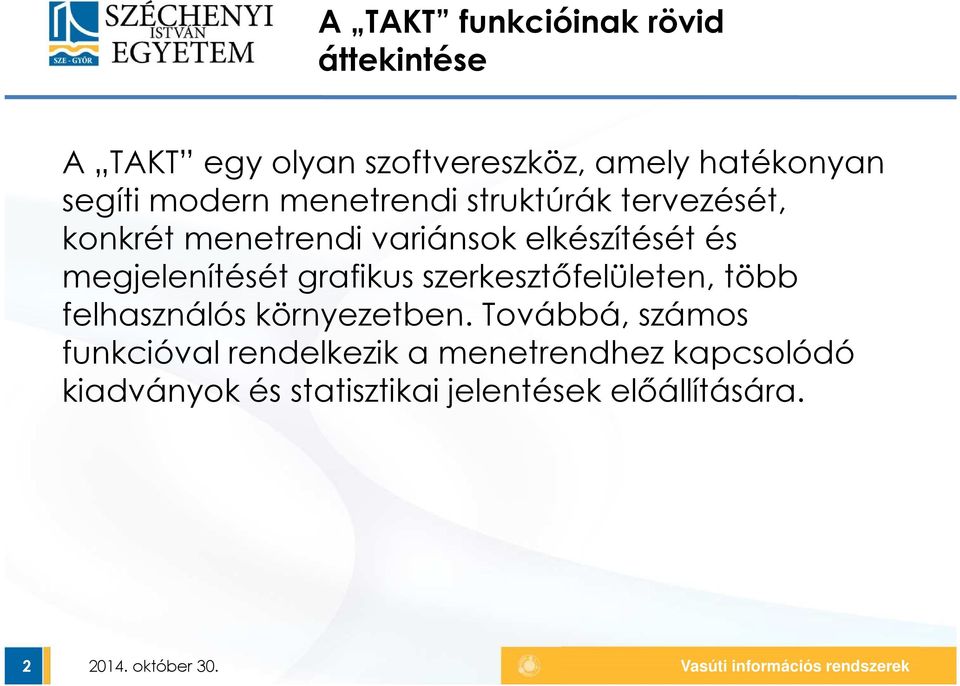

2 A TAKT egy olyan szoftvereszköz, amely hatékonyan segíti modern menetrendi struktúrák tervezését, konkrét menetrendi variánsok elkészítését és megjelenítését grafikus szerkesztőfelületen, több felhasználós környezetben. Továbbá, számos funkcióval rendelkezik a menetrendhez kapcsolódó kiadványok és statisztikai jelentések előállítására. 2

grafikus szerkesztőfelületen, több felhasználós környezetben.

3 Menetvonalak és menetvonal csoportok szerkesztése grafikus felületen, egérműveletekkel, automatikus konfliktus felismeréssel és kijelzéssel 3

4 Menetdinamikai számítások (menetidő, fékszázalék) 4

5 Alapértelmezés szerint a program a szerelvényjellemzőket (tömeg, hossz adatok) a menetvonal igénylésből veszi, így azok manuális beállítása nem szükséges. Menetvonal igényléssel nem rendelkező menetvonalak (pl. tanulmánymenetrendek) esetében lehetőség van a szerelvényjellemzők kézzel történő beállítására. 5

szükséges. Menetvonal igényléssel nem rendelkező menetvonalak (pl.

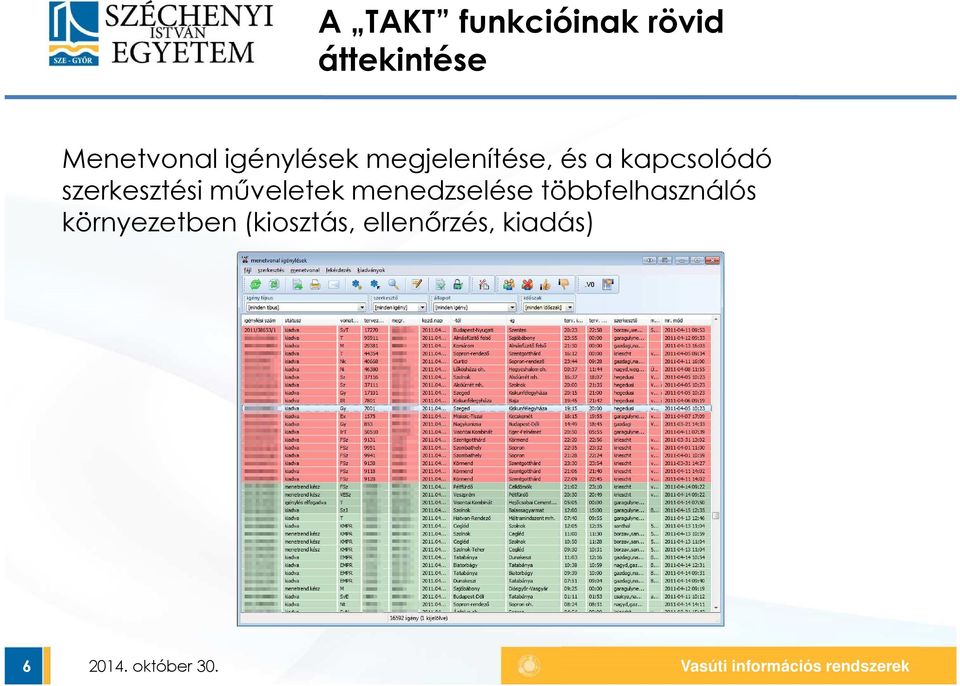

6 Menetvonal igénylések megjelenítése, és a kapcsolódó szerkesztési műveletek menedzselése többfelhasználós környezetben (kiosztás, ellenőrzés, kiadás) 6

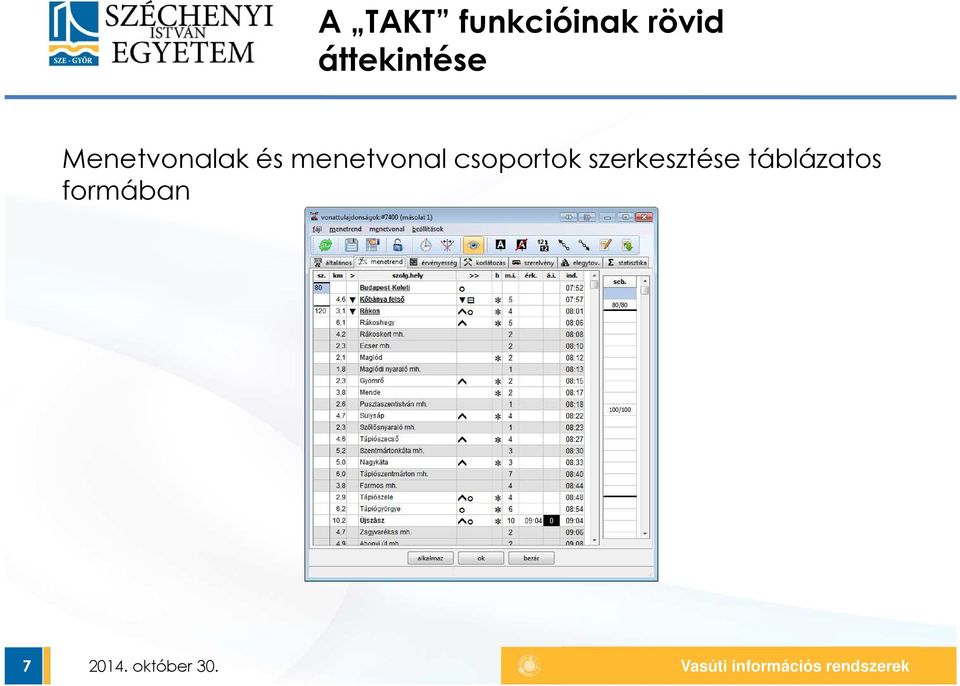

7 Menetvonalak és menetvonal csoportok szerkesztése táblázatos formában 7

8 Vágányzári és tanulmány menetrendek készítése a bázismenetrend alapján 8

9 Menetvonal ajánlat készítése, nyomtatása és szerkesztése egy adott időszakra és viszonylatra 9

10 Szolgálati menetrend könyvek készítése és nyomtatása, automatikus tördeléssel 10

11 Menetrend ábrák készítése és nyomtatása 11

12 Kapacitás kihasználtságistatisztikák készítése (térközök, váltókörzetek foglaltsági időtartamai, adott keresztmetszeten áthaladó vonatok száma, adott intervallumban egy adott területen közlekedő vonatok száma) 12

adott keresztmetszeten áthaladó vonatok száma, adott

13 Csatlakozások és csatlakozás mulasztások keresése 13

14 Vasúthálózati térkép megjelenítése és nyomtatása, az egyes objektumok különböző beállítások szerinti színezése 14

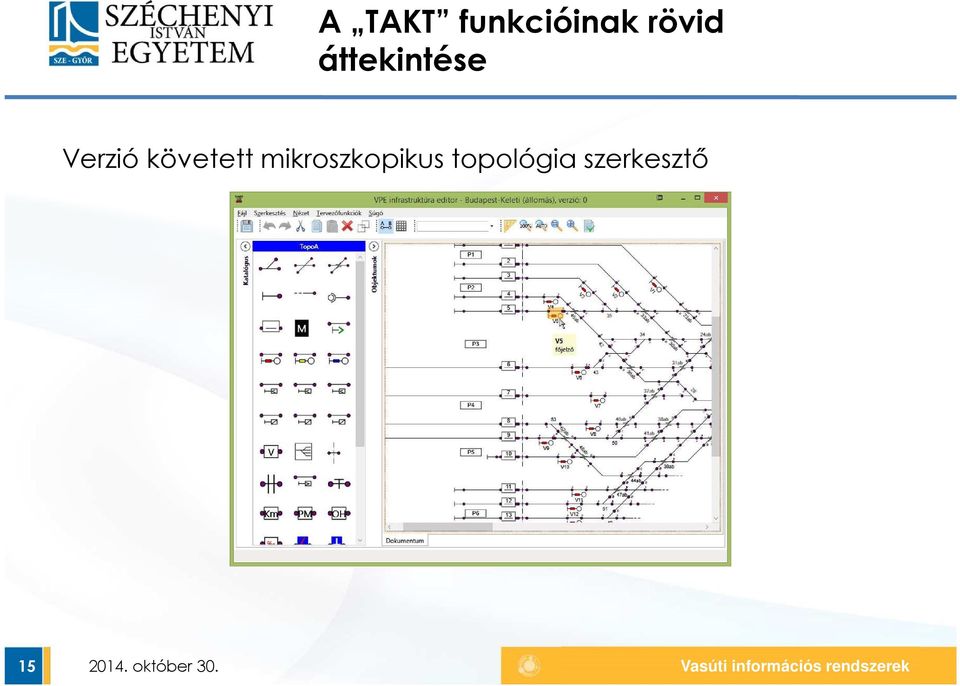

15 Verzió követett mikroszkopikus topológia szerkesztő 15

16 Menetrendi segédkönyv szerkesztése 16

17 A menetrenddel kapcsolatos infrastruktúra adatok szerkesztése időszakokra (szolgálati helyek adatai, stb.) 17

18 A menetrenddel kapcsolatos időszaki adatok kezelése és szerkesztése (korlátozások, szimbólumok, stb.) 18

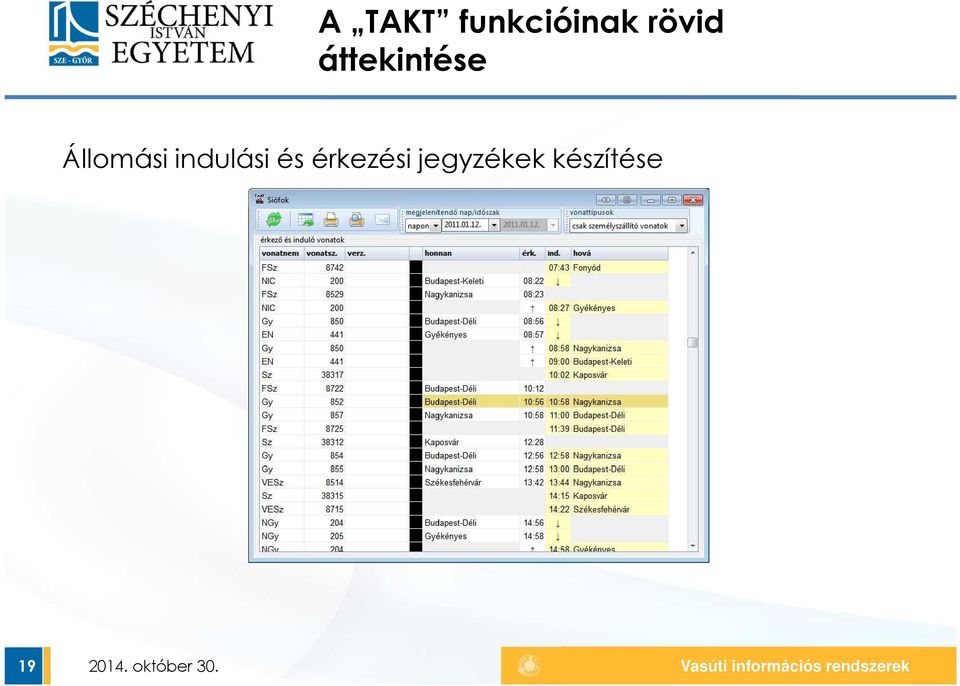

19 Állomási indulási és érkezési jegyzékek készítése 19

20 Táblázatos menetrendek előállítása excel formátumban 20

21 Tényadatok megjelenítése 21

22 Alapműveletek Projekt létrehozása Általában egy projekt egy adott menetrendvariáns szerkesztéséhez szükséges adatokat (vonatok, munkalapok, beállítások) tartalmazza. Egyidejűleg csak egy projekt lehet aktív. Munkalapok létrehozása A munkalapok szolgálnak egy adott viszonylat grafikus menetrend ábrájának vagy a vonalhálózat térképének megjelenítésére a kezelőfelületen. Egy projekt tetszőleges számú munkalapot tartalmazhat, melyek között a főmenü alatti fülekkel lehet váltogatni. Vonat létrehozása 22

23 Munkalap típusai Menetrend ábra, amely egy adott viszonylat vonatainak grafikus megjelenítésére és szerkesztésére szolgál. Térkép munkalap, amelyen a hálózat térképe jelenik meg és az infrastruktúra adatok szerkeszthetőek. Menetdiagram, amely menetidő számítására és az ahhoz szükséges profilok szerkesztésére szolgál. 23

24 Szerkesztési műveletek Szerkesztőfelületek: Grafikus szerkesztőfelület Táblázatos szerkesztőfelület Menetrend szerkesztési műveletek: Eltolás időben Helytelen vágányon közlekedés beállítása Konfliktusok keresése Korlátozás hozzáadása/szerkesztése Menetidő megváltoztatása Menetidő számítása Munkalap megjelenítési időszakának beállítása 24

25 Szerkesztési műveletek Útvonal meghosszabbítása Szerelvényjellemzők (tömeg, hossz, fékszázalék) beállítása Szolgálati megállás beállítása Tartózkodási idő megváltoztatása Vonatszeletek összekapcsolása Vonatok kijelölése a grafikus felületen 25

26 Szerkesztési műveletek Menetrend kiadásával kapcsolatos műveletek: Menetrend ábrák készítése Szolgálati menetrend nyomtatása Táblázatos menetrend nyomtatása V0 fájlok exportálása stb. 26

27 Szerkesztési műveletek Törzsadatok/infrastruktúra adatok szerkesztése: Topológiák létrehozása és módosítása Szolgálati hely létrehozása és módosítása Vonal létrehozása és módosítása Naptár szerkesztése Közlekedési korlátozások létrehozása és módosítása stb. 27

28 Hardver követelmények Ajánlott konfiguráció a TAKT kliensprogramok futtatásához: Intel Pentium-IV 2 GHz vagy ekvivalens 512 MbRAM 64Mb videókártya 1280x1024 felbontás (két-vagy többmonitoros mód támogatott) 1.0 USB port egér billentyűzet 100/100 MBit kapcsolat a menetrendi szerver felé/felől 28

29 Köszönöm a figyelmet! forrás: 29
