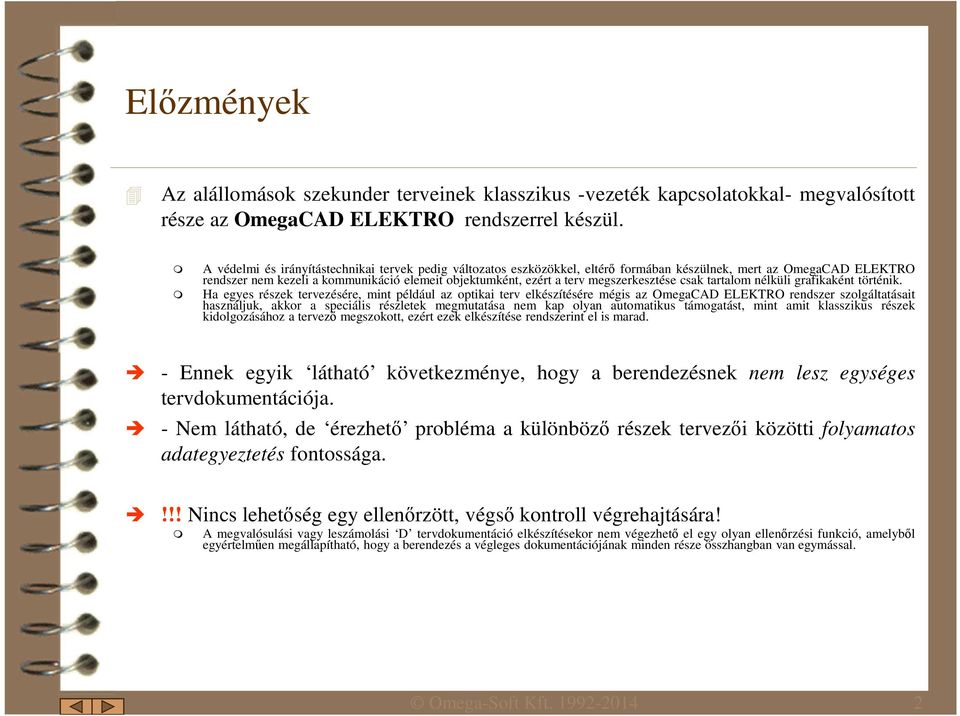

2 Előzmények Az alállomások szekunder terveinek klasszikus -vezeték kapcsolatokkal- megvalósított része az OmegaCAD ELEKTRO rendszerrel készül. A védelmi és irányítástechnikai tervek pedig változatos eszközökkel, eltérő formában készülnek, mert az OmegaCAD ELEKTRO rendszer nem kezeli a kommunikáció elemeit objektumként, ezért a terv megszerkesztése csak tartalom nélküli grafikaként történik. Ha egyes részek tervezésére, mint például az optikai terv elkészítésére mégis az OmegaCAD ELEKTRO rendszer szolgáltatásait használjuk, akkor a speciális részletek megmutatása nem kap olyan automatikus támogatást, mint amit klasszikus részek kidolgozásához a tervező megszokott, ezért ezek elkészítése rendszerint el is marad. - Ennek egyik látható következménye, hogy a berendezésnek nem lesz egységes tervdokumentációja. - Nem látható, de érezhető probléma a különböző részek tervezői közötti folyamatos adategyeztetés fontossága.!!! Nincs lehetőség egy ellenőrzött, végső kontroll végrehajtására! A megvalósulási vagy leszámolási D tervdokumentáció elkészítésekor nem végezhető el egy olyan ellenőrzési funkció, amelyből egyértelműen megállapítható, hogy a berendezés a végleges dokumentációjának minden része összhangban van egymással. Omega-Soft Kft

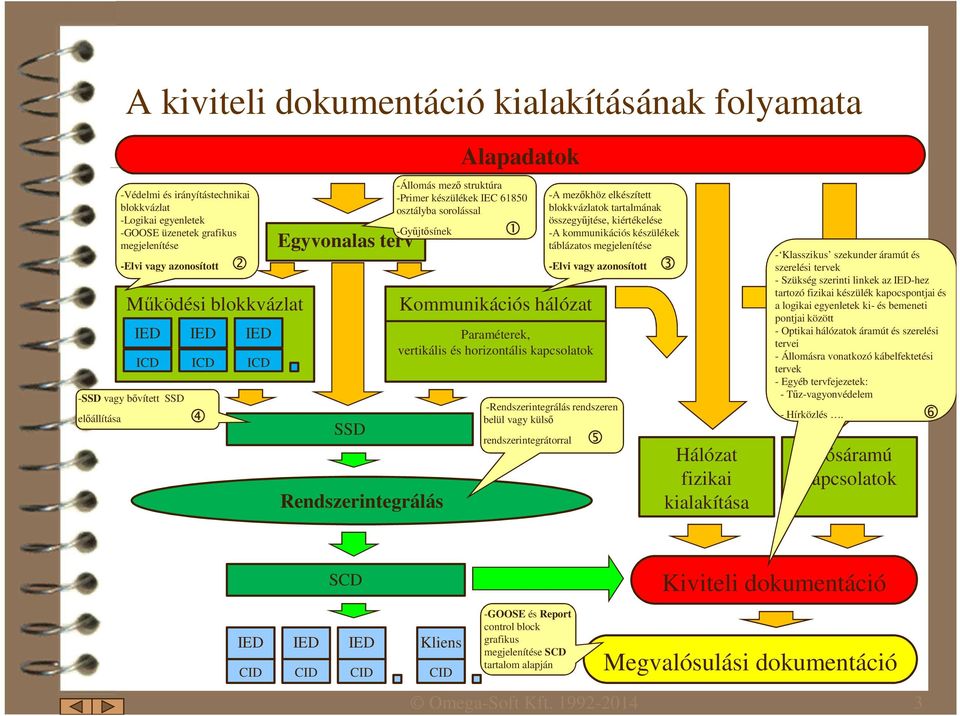

3 A kiviteli dokumentáció kialakításának folyamata -Védelmi és irányítástechnikai blokkvázlat -Logikai egyenletek -GOOSE üzenetek grafikus megjelenítése -Elvi vagy azonosított Működési blokkvázlat IED ICD IED ICD -SSD vagy bővített SSD előállítása IED ICD Egyvonalas terv SSD Rendszerintegrálás Alapadatok -Állomás mező struktúra -Primer készülékek IEC osztályba sorolással -Gyűjtősínek Kommunikációs hálózat Paraméterek, vertikális és horizontális kapcsolatok -A mezőkhöz elkészített blokkvázlatok tartalmának összegyűjtése, kiértékelése -A kommunikációs készülékek táblázatos megjelenítése -Elvi vagy azonosított -Rendszerintegrálás rendszeren belül vagy külső rendszerintegrátorral Hálózat fizikai kialakítása - Klasszikus szekunder áramút és szerelési tervek - Szükség szerinti linkek az IED-hez tartozó fizikai készülék kapocspontjai és a logikai egyenletek ki- és bemeneti pontjai között - Optikai hálózatok áramút és szerelési tervei - Állomásra vonatkozó kábelfektetési tervek - Egyéb tervfejezetek: - Tűz-vagyonvédelem - Hírközlés. Erősáramú kapcsolatok SCD Kiviteli dokumentáció IED CID IED CID IED CID Kliens CID -GOOSE és Report control block grafikus megjelenítése SCD tartalom alapján Megvalósulási dokumentáció Omega-Soft Kft

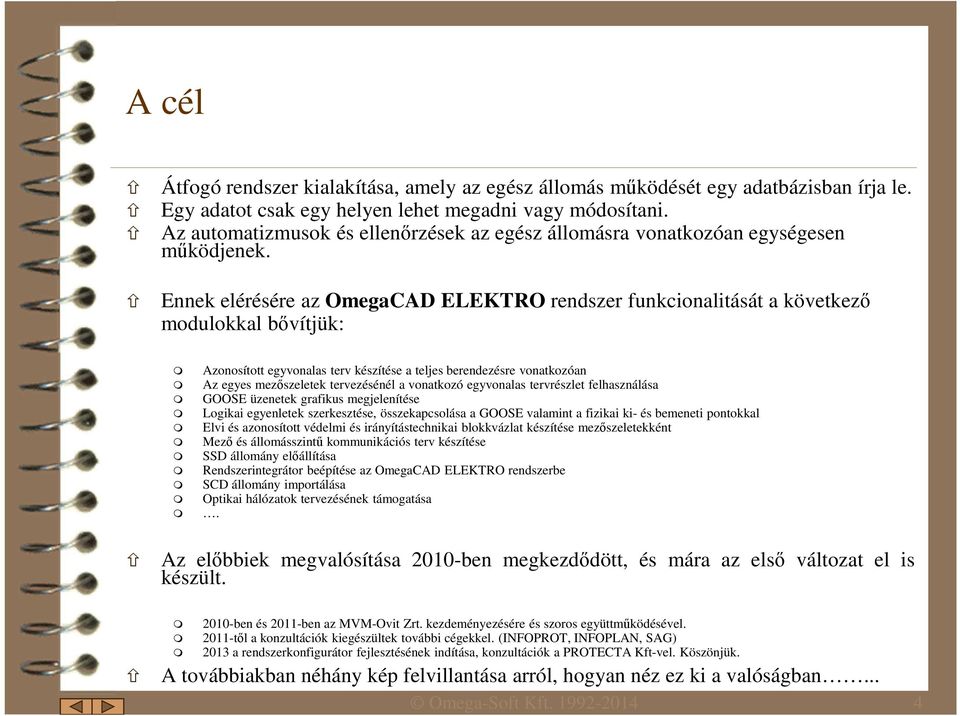

4 A cél Átfogó rendszer kialakítása, amely az egész állomás működését egy adatbázisban írja le. Egy adatot csak egy helyen lehet megadni vagy módosítani. Az automatizmusok és ellenőrzések az egész állomásra vonatkozóan egységesen működjenek. Ennek elérésére az OmegaCAD ELEKTRO rendszer funkcionalitását a következő modulokkal bővítjük: Azonosított egyvonalas terv készítése a teljes berendezésre vonatkozóan Az egyes mezőszeletek tervezésénél a vonatkozó egyvonalas tervrészlet felhasználása GOOSE üzenetek grafikus megjelenítése Logikai egyenletek szerkesztése, összekapcsolása a GOOSE valamint a fizikai ki- és bemeneti pontokkal Elvi és azonosított védelmi és irányítástechnikai blokkvázlat készítése mezőszeletekként Mező és állomásszintű kommunikációs terv készítése SSD állomány előállítása Rendszerintegrátor beépítése az OmegaCAD ELEKTRO rendszerbe SCD állomány importálása Optikai hálózatok tervezésének támogatása. Az előbbiek megvalósítása 2010-ben megkezdődött, és mára az első változat el is készült ben és 2011-ben az MVM-Ovit Zrt. kezdeményezésére és szoros együttműködésével től a konzultációk kiegészültek további cégekkel. (INFOPROT, INFOPLAN, SAG) 2013 a rendszerkonfigurátor fejlesztésének indítása, konzultációk a PROTECTA Kft-vel. Köszönjük. A továbbiakban néhány kép felvillantása arról, hogyan néz ez ki a valóságban... Omega-Soft Kft

5 Az állomásra vonatkozó egyvonalas terv elkészítése az IEC szerint SSD fájl exportjához /a: Az alállomás egyvonalas tervének megszerkesztése. A primer készülékek IEC objektum osztályhoz való rendelését a készülék adatbázisban adjuk meg. Az egyes készülék példányok a típus megadásával automatikusan megkapják az IEC objektum osztályhoz való rendelését is. Omega-Soft Kft

6 Az állomásra vonatkozó egyvonalas terv elkészítése az IEC szerint SSD fájl exportjához /b: Az alállomás egyvonalas tervének megszerkesztése. Tartalmazza a mezőket, gyűjtősíneket, primer készülékeket az elemek alfanumerikus azonosítóival. Omega-Soft Kft

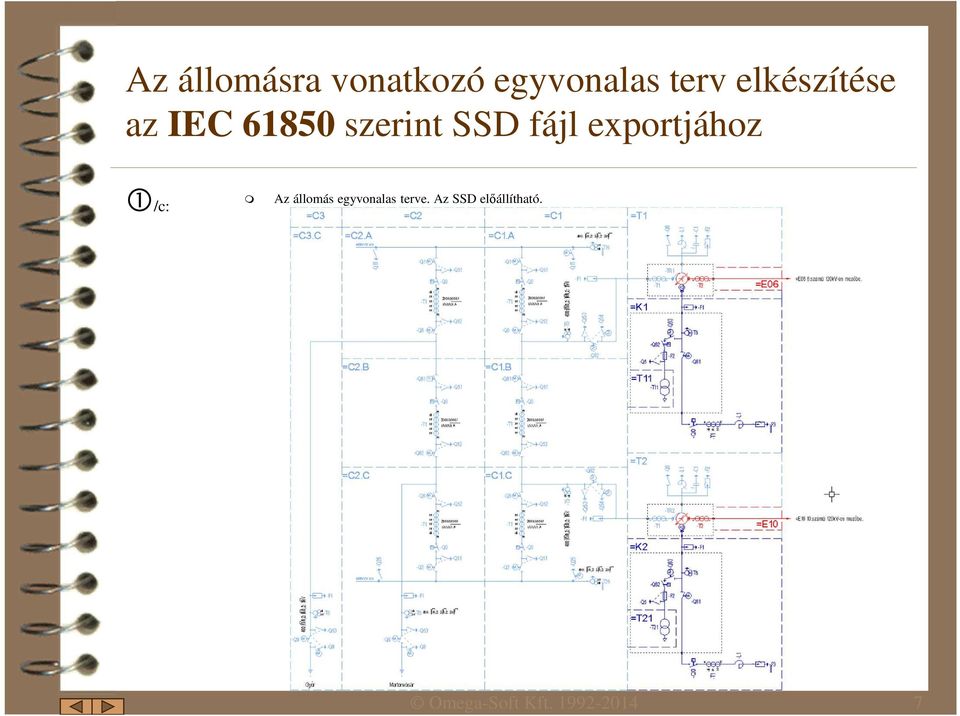

7 Az állomásra vonatkozó egyvonalas terv elkészítése az IEC szerint SSD fájl exportjához /c: Az állomás egyvonalas terve. Az SSD előállítható. Omega-Soft Kft

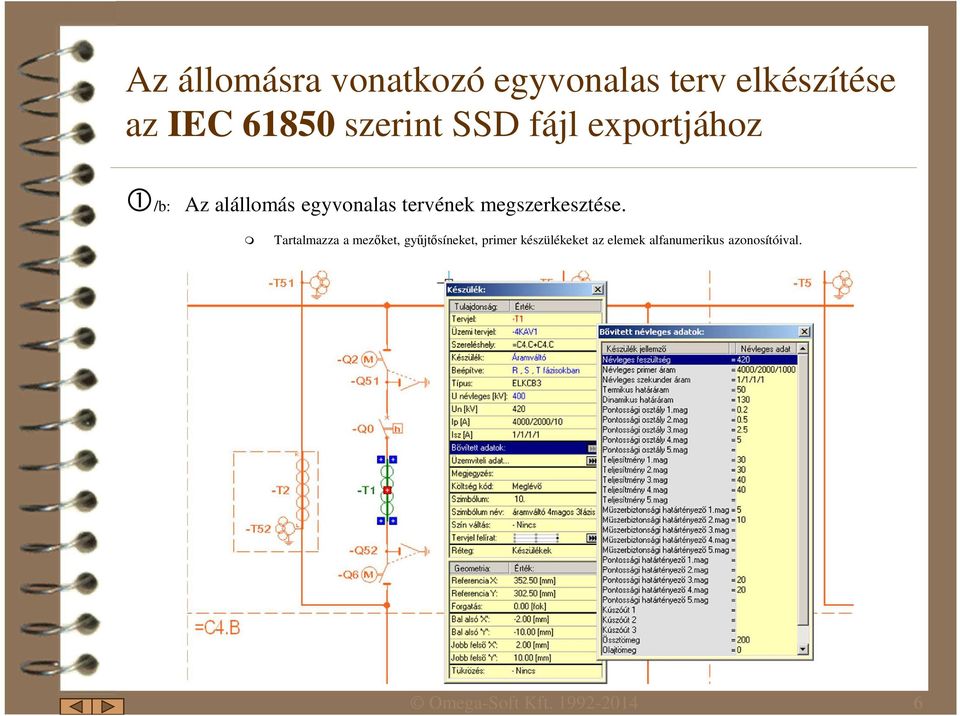

8 Az elvi és azonosított védelmi és irányítástechnikai működési blokkvázlatok elkészítése /a: Az alállomás egyvonalas terv mező, vagy mezőcsoportokra vonatkozó részeinek felhasználásával készülnek a működési blokkvázlatok. Ezekben a blokkvázlatokban adjuk meg a védelmi és irányítástechnikai szekunder készülékeket. A blokkvázlatok elkészítéséhez a teljes állomásra vonatkozó egyvonalas terv ide vonatkozó részeit itt megjelenítjük. Azaz másolatot készítünk róluk. Az egyvonalas szelet objektum részeinek (készülék, gyűjtősín) tulajdonságai itt NEM módosíthatók. Az egyvonalas szelet annyi tervlapon ismételhető meg, ahány tervlapon a blokkvázlatok megszerkesztésre kerülnek. A blokkvázlatok tartalom szerint készülhetnek egy azonos vagy külön-külön tervlapon: Bonyolultságtól, feszültségszinttől függően: Mérőváltó körök Működtetések Állásjelzések Rendellenes üzemállapot Megadjuk a védelmi és irányítástechnikai készülékeket, majd a funkcióit. Azonosított készülékek esetén közvetlen kapcsolat a védelmi és irányítástechnikai készülékek áramutas kapcsolási bekötés részével. Omega-Soft Kft

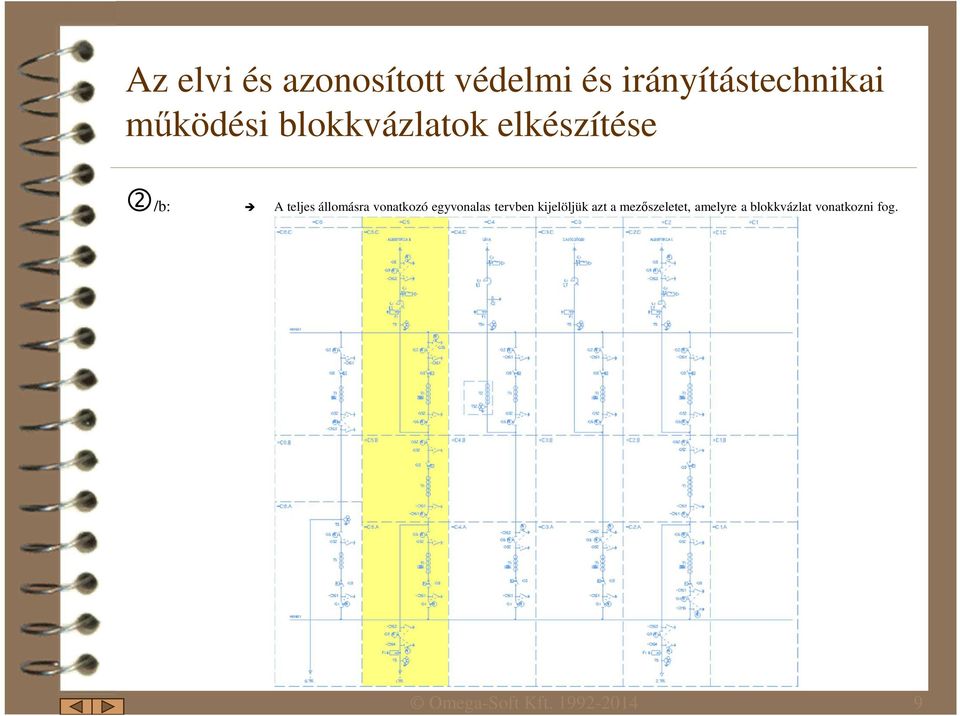

9 Az elvi és azonosított védelmi és irányítástechnikai működési blokkvázlatok elkészítése /b: A teljes állomásra vonatkozó egyvonalas tervben kijelöljük azt a mezőszeletet, amelyre a blokkvázlat vonatkozni fog. Omega-Soft Kft

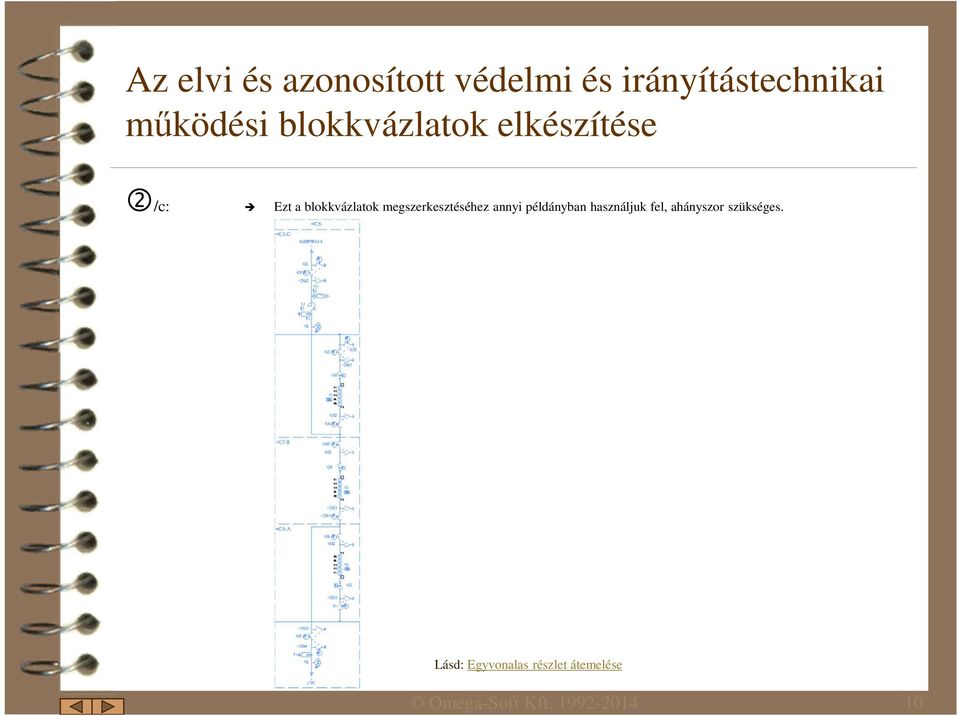

10 Az elvi és azonosított védelmi és irányítástechnikai működési blokkvázlatok elkészítése /c: Ezt a blokkvázlatok megszerkesztéséhez annyi példányban használjuk fel, ahányszor szükséges. Lásd: Egyvonalas részlet átemelése Omega-Soft Kft

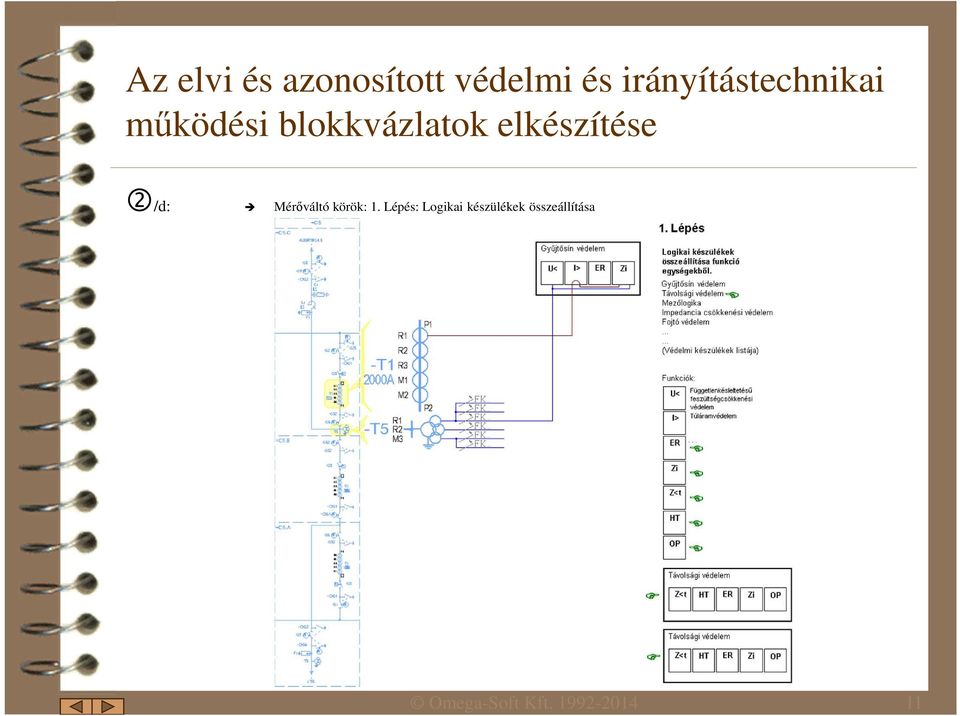

11 Az elvi és azonosított védelmi és irányítástechnikai működési blokkvázlatok elkészítése /d: Mérőváltó körök: 1. Lépés: Logikai készülékek összeállítása Omega-Soft Kft

12 Az elvi és azonosított védelmi és irányítástechnikai működési blokkvázlatok elkészítése /e: Működtető körök: 1. Lépés: Logikai készülékek összeállítása Omega-Soft Kft

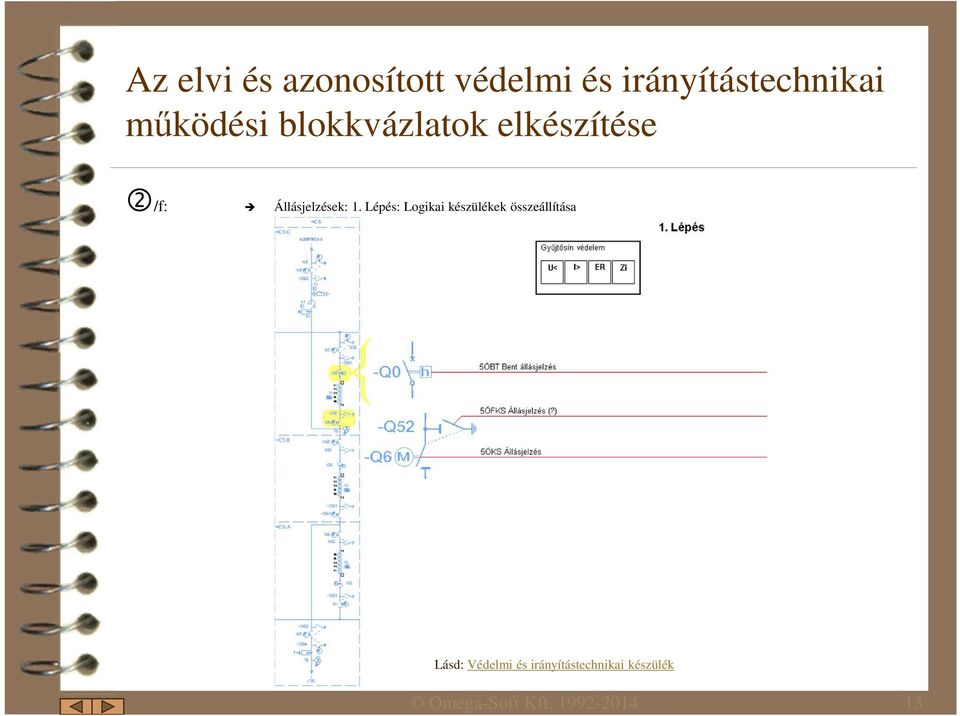

13 Az elvi és azonosított védelmi és irányítástechnikai működési blokkvázlatok elkészítése /f: Állásjelzések: 1. Lépés: Logikai készülékek összeállítása Lásd: Védelmi és irányítástechnikai készülék Omega-Soft Kft

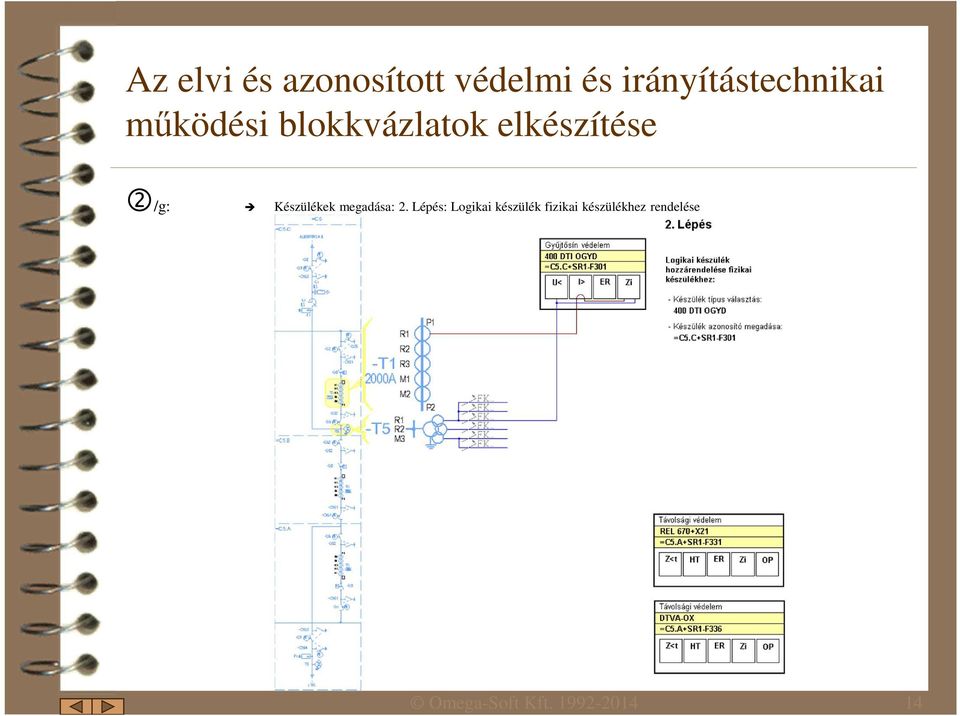

14 Az elvi és azonosított védelmi és irányítástechnikai működési blokkvázlatok elkészítése /g: Készülékek megadása: 2. Lépés: Logikai készülék fizikai készülékhez rendelése Omega-Soft Kft

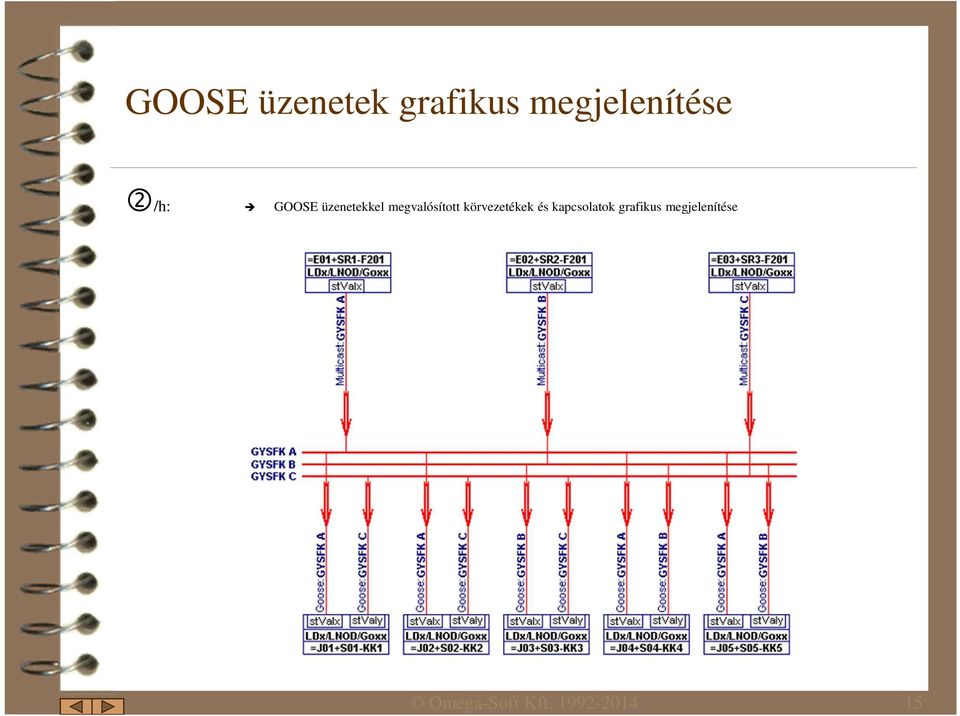

15 GOOSE üzenetek grafikus megjelenítése /h: GOOSE üzenetekkel megvalósított körvezetékek és kapcsolatok grafikus megjelenítése Omega-Soft Kft

16 /i: GOOSE üzenetek megadása panel Omega-Soft Kft

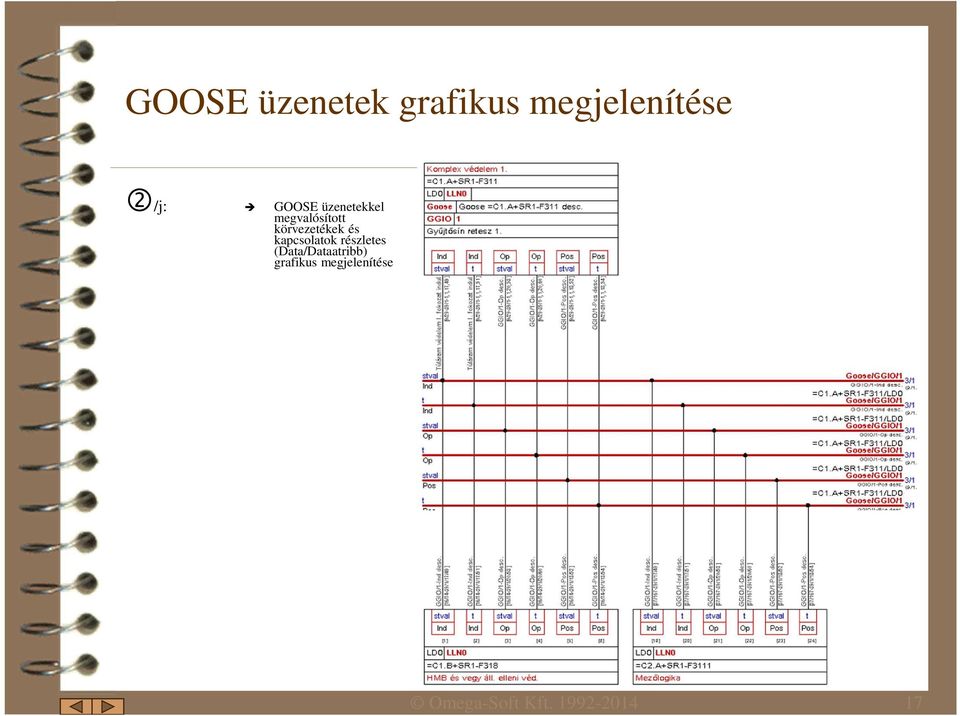

17 GOOSE üzenetek grafikus megjelenítése /j: GOOSE üzenetekkel megvalósított körvezetékek és kapcsolatok részletes (Data/Dataatribb) grafikus megjelenítése Omega-Soft Kft

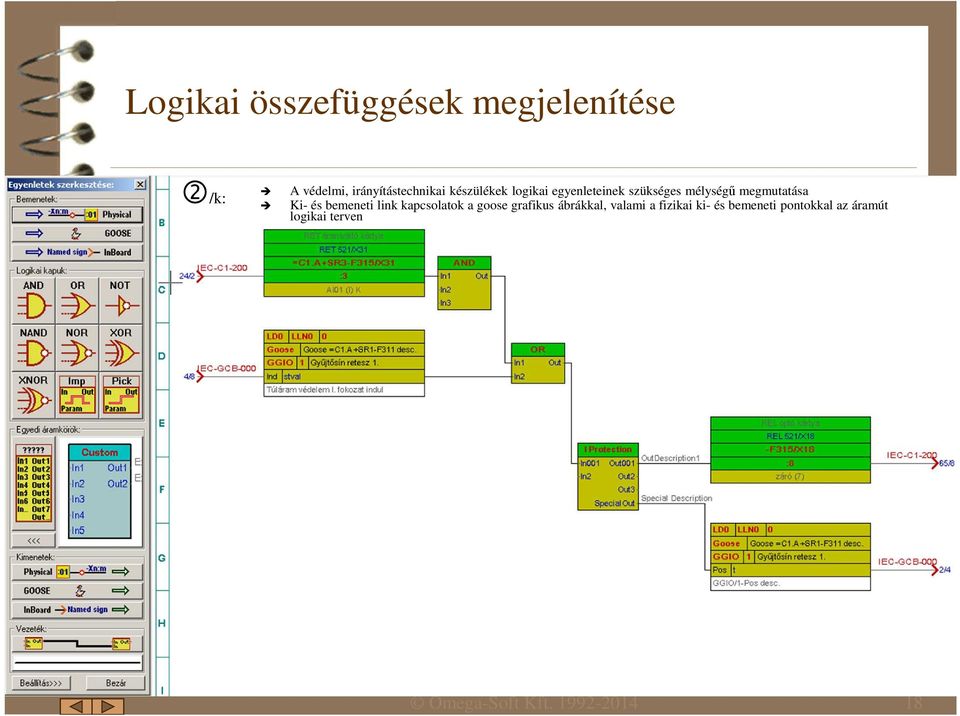

18 Logikai összefüggések megjelenítése /k: A védelmi, irányítástechnikai készülékek logikai egyenleteinek szükséges mélységű megmutatása Ki- és bemeneti link kapcsolatok a goose grafikus ábrákkal, valami a fizikai ki- és bemeneti pontokkal az áramút logikai terven Omega-Soft Kft

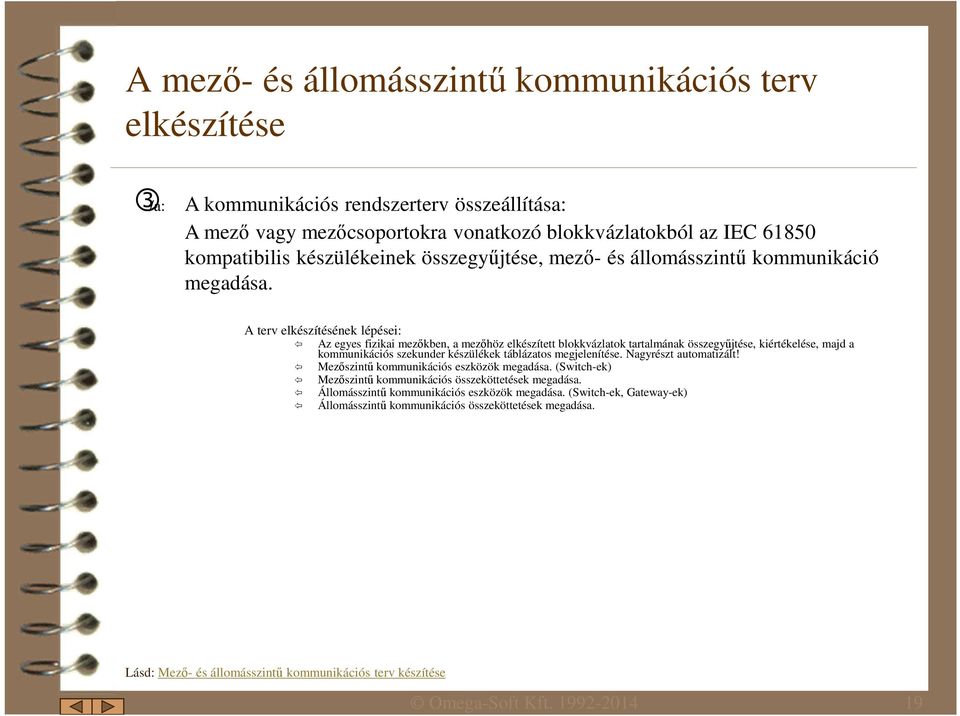

19 A mező- és állomásszintű kommunikációs terv elkészítése /a: A kommunikációs rendszerterv összeállítása: A mező vagy mezőcsoportokra vonatkozó blokkvázlatokból az IEC kompatibilis készülékeinek összegyűjtése, mező- és állomásszintű kommunikáció megadása. A terv elkészítésének lépései: Az egyes fizikai mezőkben, a mezőhöz elkészített blokkvázlatok tartalmának összegyűjtése, kiértékelése, majd a kommunikációs szekunder készülékek táblázatos megjelenítése. Nagyrészt automatizált! Mezőszintű kommunikációs eszközök megadása. (Switch-ek) Mezőszintű kommunikációs összeköttetések megadása. Állomásszintű kommunikációs eszközök megadása. (Switch-ek, Gateway-ek) Állomásszintű kommunikációs összeköttetések megadása. Lásd: Mező- és állomásszintű kommunikációs terv készítése Omega-Soft Kft

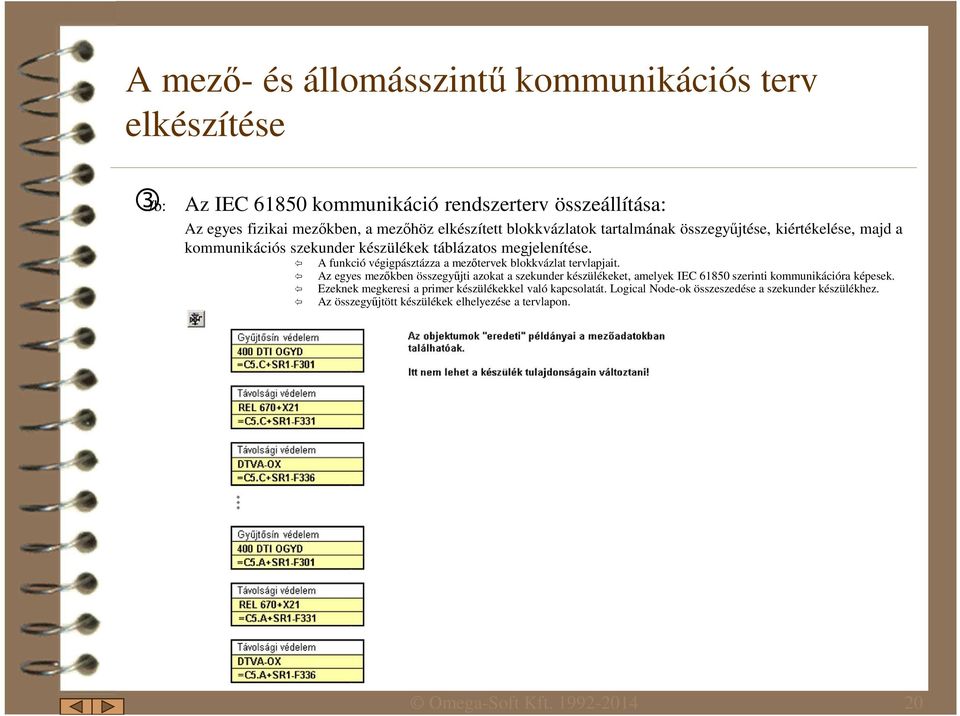

20 A mező- és állomásszintű kommunikációs terv elkészítése /b: Az IEC kommunikáció rendszerterv összeállítása: Az egyes fizikai mezőkben, a mezőhöz elkészített blokkvázlatok tartalmának összegyűjtése, kiértékelése, majd a kommunikációs szekunder készülékek táblázatos megjelenítése. A funkció végigpásztázza a mezőtervek blokkvázlat tervlapjait. Az egyes mezőkben összegyűjti azokat a szekunder készülékeket, amelyek IEC szerinti kommunikációra képesek. Ezeknek megkeresi a primer készülékekkel való kapcsolatát. Logical Node-ok összeszedése a szekunder készülékhez. Az összegyűjtött készülékek elhelyezése a tervlapon. Omega-Soft Kft

21 A mező- és állomásszintű kommunikációs terv elkészítése /c: Az IEC kommunikáció rendszerterv összeállítása: Mezőszintű kommunikáció megadása Mezőszintű kommunikációs eszközök megadása. (Switch-ek) Mezőszintű kommunikációs összeköttetések megadása. Omega-Soft Kft

22 Az állomásra vonatkozó IEC szerinti SSD fájl előállítása Az SSD exportálás Az SSD struktúra előáll a megadott fájlformátumban és a rendszer belső adatszerkezetében. A fizikai mezők és a feszültségszintek összerendelése az alábbi panelen állítható be: Omega-Soft Kft

23 Rendszerkonfigurálás A rendszerkonfigurálás történhet a belső vagy külső konfigurátorral. Külső konfigurálás esetén a megvalósulási tervek készítéséhez SCD import szükséges a tényleges GOOSE és Report control block grafikus megjelenítéshez. Omega-Soft Kft

24 Kiviteli tervdokumentáció elkészítése A kiviteli tervdokumentáció az állomásra egységes digitális adatbázisra épül. Az egységes adatbázis teszi lehetővé a teljes körű tervezési és tervellenőrzési automatizmusok működtetését, ami biztosítja a hibamentes terv készítését. Így a: - Klasszikus szekunder áramút és szerelési tervek. - Szükség szerinti linkek a IED-hez tartozó fizikai készülék kapocspontok és a logikai egyenletek ki- és bemeneti pontjai között Optikai hálózatok áramút és szerelési tervei Állomásra vonatkozó kábelfektetési tervek A tényleges GOOSE és Report control block grafikus megjelenítése - Egyéb tervfejezetek: - Tűz és vagyonvédelem - Hírközlés. tervfejezetek Erre néhány minta: Optikai hálózatok tervei, Állomásra vonatkozó kábelfektetési tervek Omega-Soft Kft

25 Kiviteli tervdokumentáció elkészítése - Optikai hálózatok tervei Az optikai útvonalon a száloptika azonosságának ellenőrzése Optikai útvonal hosszának ellenőrzése Optikai csatlakozók ellenőrzése Rx <---> Tx szembekötés ellenőrzése... Omega-Soft Kft

26 Kiviteli tervdokumentáció elkészítése - Állomásra vonatkozó kábelfektetési tervek Omega-Soft Kft

27 Kiviteli tervdokumentáció elkészítése - Állomásra vonatkozó kábelfektetési tervek Omega-Soft Kft

28 Tesztelés, ellenőrzés A rendszer tesztelésére az Óbudai Egyetemmel alakítottunk ki kapcsolatot. Ennek tapasztalatairól halljuk a következőkben Dr. Morva György Tanár Urat. Omega-Soft Kft
