1 Atmoszférikus égőjű kazánok kéményméretezése Baumann Mihály adjunktus PTE PMMK 1

2 MSZ EN Égéstermék-elvezető elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. Égéstermék-elvezető elvezető berendezések egy tüzelőberendezéssel december MSZ EN Égéstermék-elvezető elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 2. rész: Égéstermék-elvezető elvezető berendezések több tüzelőberendezés csatlakozással május 2

Égéstermék-elvezető elvezető berendezések egy tüzelőberendezéssel. 2002.

3 Kémény áramkör részei szélnyomás PL kémény PR levegő bevezetés PB kazán PW bekötő vezeték PFV belépési pont PZ 3

4 Atmoszférikus égőjű berendezések Égéstermék hőmérséklete csökken kémény huzata csökken A A készülék égésterméke a helyiségbe visszaáramolhat Más berendezések befolyásolják a működést 4

5 Nyomásfeltétel Huzat vagy szívás alatt működő (depressziós) égéstermék-elvezető elvezető berendezés A következő feltételeket kell betartani: P Z P H -P R -P L P W + P FV + P B P ZE Pa (1) P Z P B Pa (2) Ahol: P B P FV P H P L P R P W P Z P Ze a bevezetett levegő szükséges szállító nyomása, Pa; az összekötőelem szükséges szállító nyomása, Pa; a nyugalmi nyomás, Pa; a szélnyomás, Pa, az égéstermék-elvezető elvezető berendezés függőleges szakaszának ellenállási nyomása, Pa; a tüzelőberendezés szükséges szállító nyomása, Pa; a szívónyomás az égéstermék-elvezető elvezető berendezés függőleges szakaszának bevezetési pontján, Pa; a szükséges szívónyomás az égéstermék-elvezető elvezető berendezés függőleges szakaszának bevezetési pontján, Pa; 5

szélnyomás, Pa, az égéstermék-elvezető elvezető berendezés függőleges szakaszának ellenállási nyomása, Pa; a tüzelőberendezés szükséges szállító nyomása, Pa; a szívónyomás az

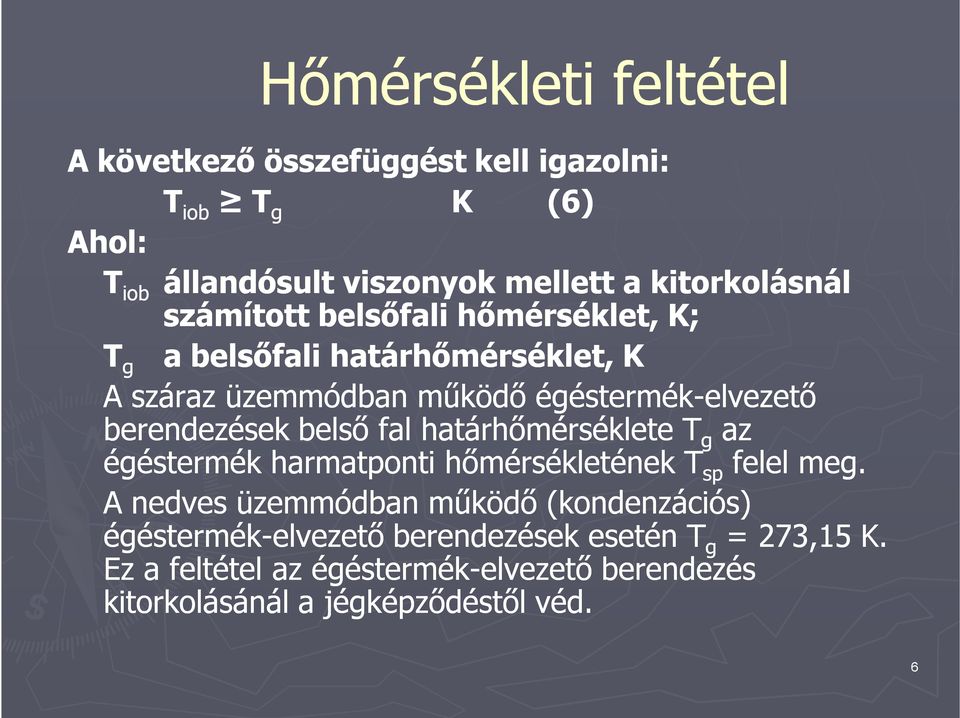

6 Hőmérsékleti feltétel A következő összefüggést kell igazolni: T iob T g K (6) Ahol: T iob állandósult viszonyok mellett a kitorkolásnál számított belsőfali hőmérséklet, K; T g a belsőfali határhőmérséklet, K A száraz üzemmódban működő égéstermék-elvezető elvezető berendezések belső fal határhőmérséklete T g az égéstermék harmatponti hőmérsékletének T sp felel meg. A nedves üzemmódban működő (kondenzációs) égéstermék-elvezető elvezető berendezések esetén T g 273,15 K. Ez a feltétel az égéstermék-elvezető elvezető berendezés kitorkolásánál a jégképződéstől véd. 6

belső fal határhőmérséklete T g az égéstermék harmatponti hőmérsékletének T sp felel meg.

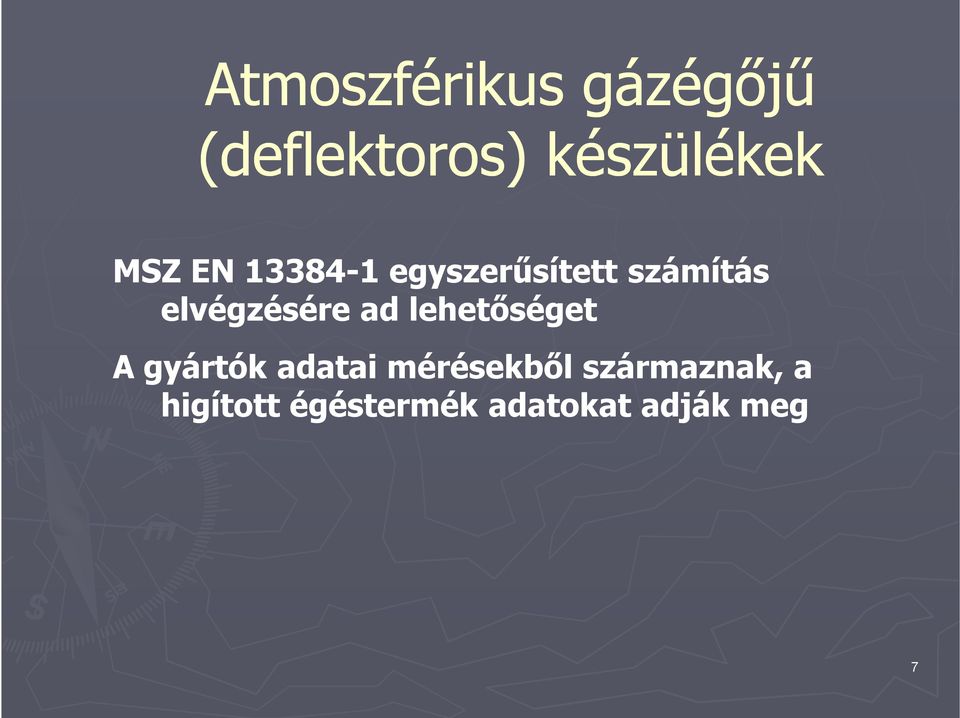

7 Atmoszférikus gázégőjű (deflektoros) készülékek MSZ EN egyszerűsített számítás elvégzésére ad lehetőséget A gyártók adatai mérésekből származnak, a higított égéstermék adatokat adják meg 7

8 Készülékek nyomásigénye, égéstermék adatai

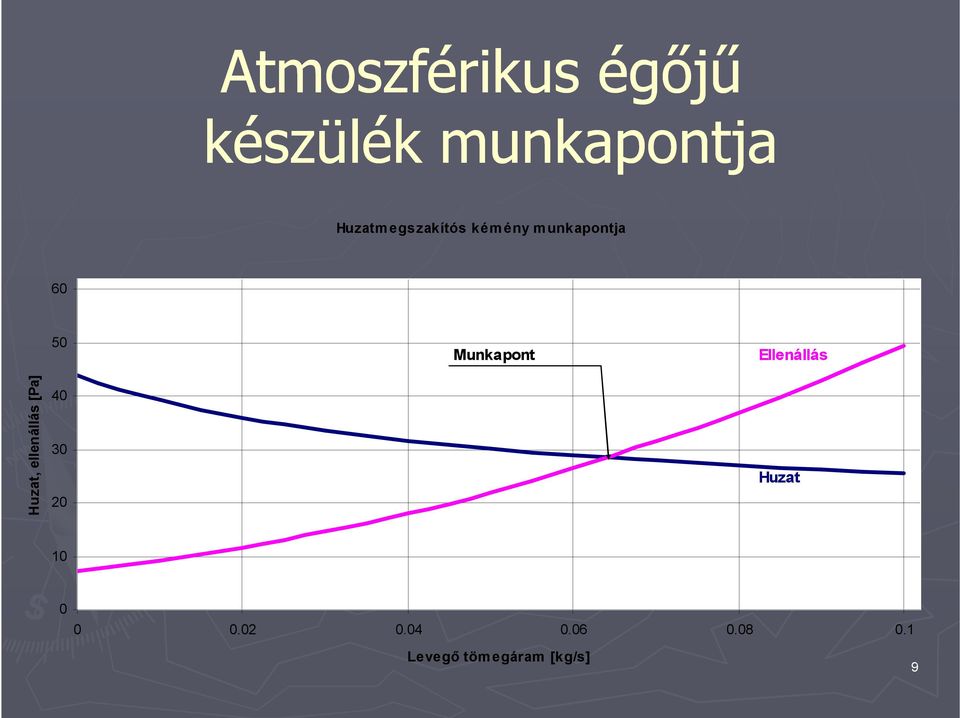

9 Atmoszférikus égőjű készülék munkapontja Huzatmegszakítós kémény munkapontja Munkapont Ellenállás Huzat, ellenállás [Pa] Huzat Levegő tömegáram [kg/s] 9

Munkapont Ellenállás Huzat, ellenállás [Pa] 40 30

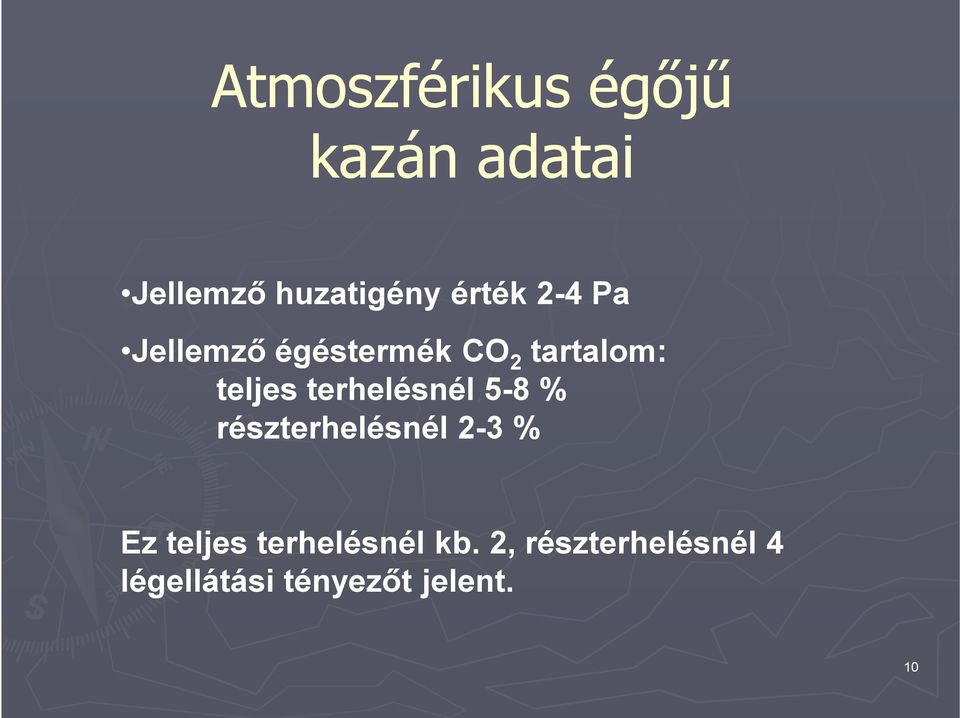

10 Atmoszférikus égőjű kazán adatai Jellemző huzatigény érték 2-4 Pa Jellemző égéstermék CO 2 tartalom: teljes terhelésnél 5-8 % részterhelésnél 2-3 % Ez teljes terhelésnél kb. 2, részterhelésnél 4 légellátási tényezőt jelent. 10

terhelésnél 5-8 % részterhelésnél 2-3 % Ez teljes

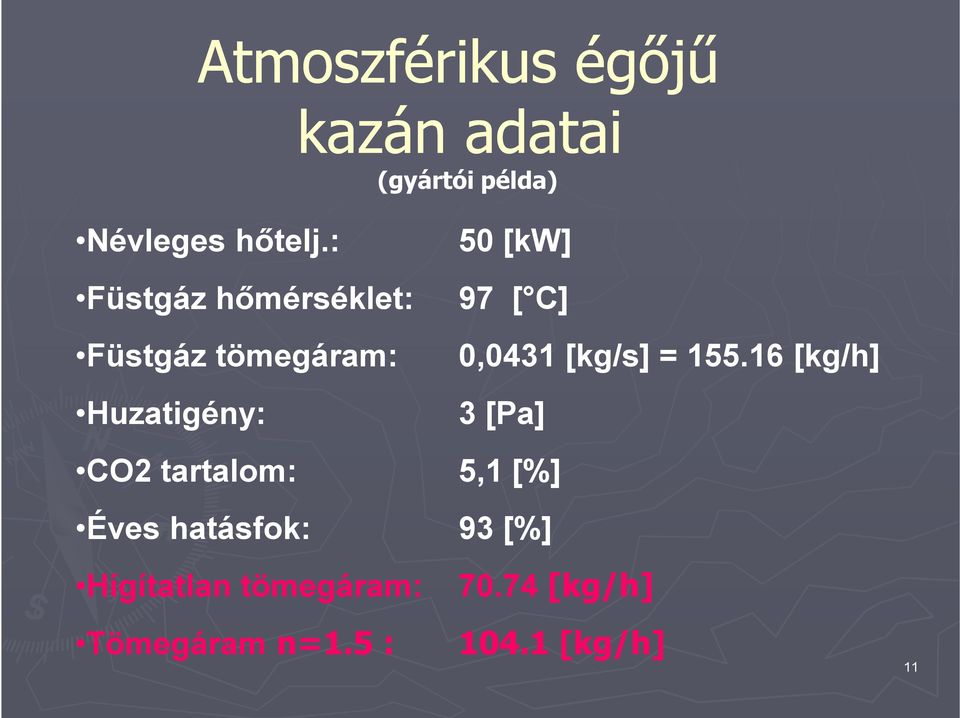

11 Atmoszférikus égőjű kazán adatai (gyártói példa) Névleges hőtelj.: Füstgáz hőmérséklet: Füstgáz tömegáram: Huzatigény: 50 [kw] 97 [ C] 0,0431 [kg/s] [kg/h] 3 [Pa] CO2 tartalom: 5,1 [%] Éves hatásfok: 93 [%] Hígítatlan tömegáram: Tömegáram n1.5 : [kg/h] [kg/h] 11

12 Atmoszférikus égőjű kazán adatai 12

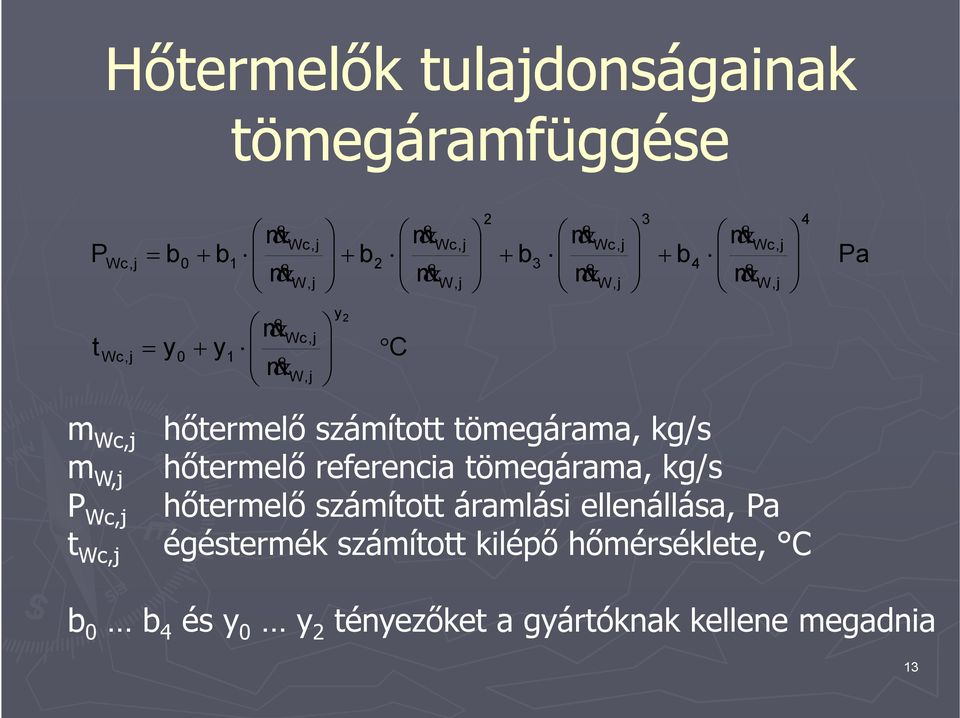

13 Hőtermelők tulajdonságainak tömegáramfüggése P,j b 0 + b 1 m& m&,j W,j + b 2 m& m&,j W,j 2 + b 3 m& m&,j W,j 3 + b 4 m& m&,j W,j 4 Pa t,j y 0 + y 1 m& m&,j W,j y 2 C m,j hőtermelő számított tömegárama, kg/s m W,j hőtermelő referencia tömegárama, kg/s P,j hőtermelő számított áramlási ellenállása, Pa t,j égéstermék számított kilépő hőmérséklete, C b 0 b 4 és y 0 y 2 tényezőket a gyártóknak kellene megadnia 13

kg/s m W,j hőtermelő referencia tömegárama, kg/s P,j hőtermelő számított áramlási ellenállása, Pa t,j

14 Hőtermelők tulajdonságainak tömegáramfüggése Hőtermelő Üzemállapot P,j t,j b 0 b 1 b 2 b 3 b 4 y 0 y 1 y 2 Szilárdtüzelésű, blokkégő nélküli berendezések Folyékony tüzelőanyaggal üzemelő berendezések, ventilátor nélkül Atmoszférikus égőjű (deflektoros) berendezések Gázüzemű berendezések, ventilátorral felszerelve Bekapcsolva P W,j 0 t W,j 0,8 Kikapcsolva 0 0 P W,j 0 0 t uv,j 0 0 Bekapcsolva 0 0 P W,j 0 0 t W,j 0 0 Kikapcsolva 0 0 P W,j 0 0 t uv,j 0 0 Bekapcsolva 0 0 P W,j 0 0 t uv,j t W,j -1 -t uv,j Kikapcsolva 0 0 P W,j 0 0 t uv,j 0 0 Bekapcsolva -P WG,j 0 P W,j+ 0 0 t W,j 0 0 P WG,j Kikapcsolva 0 0 P W,j+ 0 0 t uv,j 0 0 P WG,j 14

Bekapcsolva 0 0 0 0 P W,j 0 t W,j 0,8 Kikapcsolva 0 0 P W,j 0 0 t uv,j 0 0 Bekapcsolva 0 0 P W,j 0 0 t W,j 0 0 Kikapcsolva 0 0 P W,j 0 0 t uv,j 0 0 Bekapcsolva 0

15 Higítatlan kilépő hőmérséklet t t t uv ( t t ) W uv m& m& W C 1 ( 97 20) 189 C t égéstermék számított kilépő hőmérséklete, C t W égéstermék gyári kilépő hőmérséklete, C m hőtermelő számított tömegárama, kg/s hőtermelő referencia tömegárama, kg/s m W 15

16 C 1 ( 97 20) 189 C t égéstermék számított kilépő hőmérséklete, C

16 Kilépő hőmérséklet n1,5 légellátásnál t t t uv ( t t ) W uv m & m& W C 1 ( 97 20) 135 C t égéstermék számított kilépő hőmérséklete, C t W égéstermék gyári kilépő hőmérséklete, C m hőtermelő számított tömegárama, kg/s hőtermelő referencia tömegárama, kg/s m W 16

16 C 1 ( 97 20) 135 C t égéstermék számított kilépő hőmérséklete, C t

17 Égéstermék veszteség ( t t ) C Q m c uv Gyári adatokkal: Q Q Q kazán Hígítatlan értékekkel: Q Q Q kazán ( 97 20) % ( ) % W W 17

16 1120 3717 50000 Hígítatlan értékekkel: Q Q Q

18 GMBSZ tervezet Az áramlásbiztosítón keresztül a helyiségből távozó hígítólevegő-térfogatáramot a kéményméretezés eredményei alapján kell meghatározni. A méretezés során égéstermékáramlásbiztosító utáni össztömegáram nagysága nem lehet kevesebb, mint a készülékre számított elméleti égésterméktömegáram 1,5-szöröse. 18
