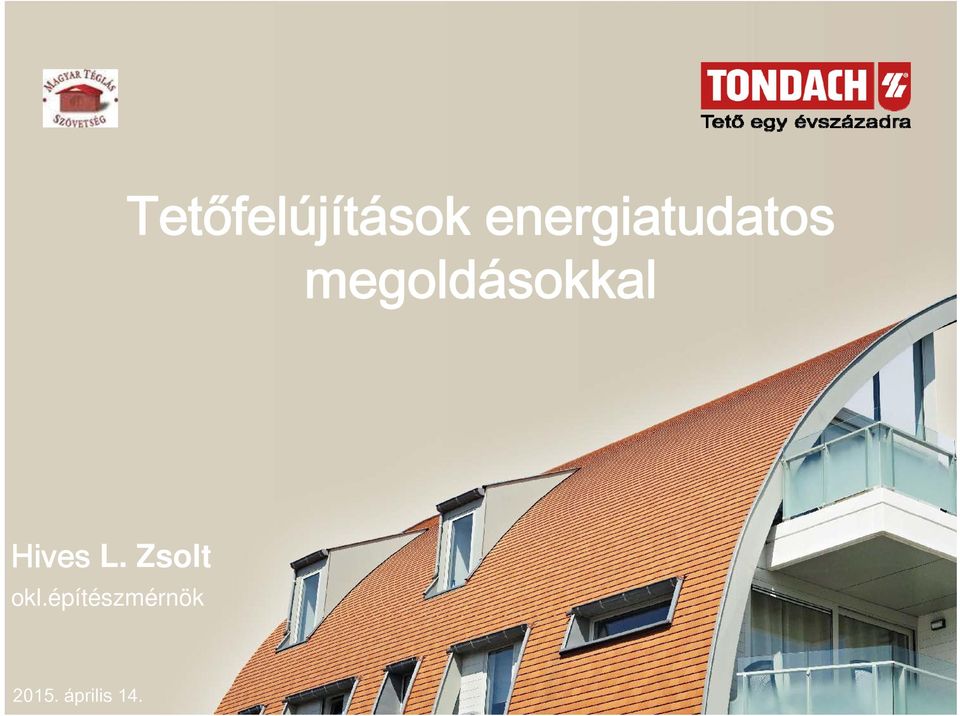

1 Tetőfelújítások energiatudatos megoldásokkal Hives L. Zsolt okl.építészmérnök április 14.

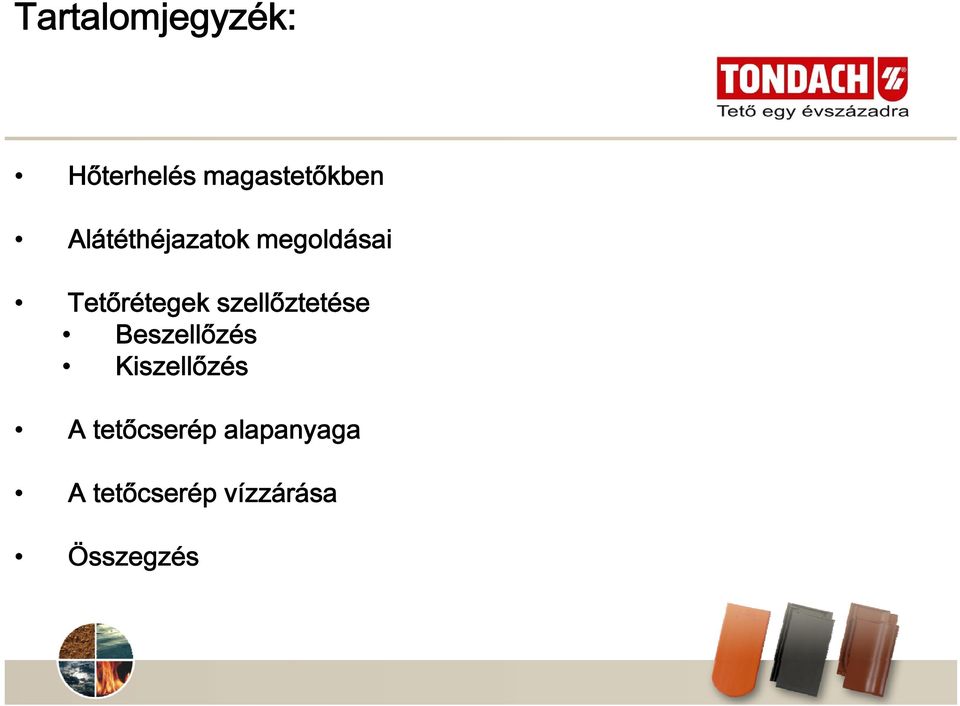

2 Tartalomjegyzék: Hőterhelés magastetőkben Alátéthéjazatok megoldásai Tetőrétegek szellőztetése Beszellőzés Kiszellőzés A tetőcserép alapanyaga A tetőcserép vízzárása Összegzés

3 Hőterhelés

4 Hőveszteség / hőterhelés Tető: 24% Falak: 31% Nyílászárók: 36% Földszint: 9% Tél Nyár

5 A hőátbocsátási tényező (U) értékei

6 Tető hőátbocsátási tényezői (U) értékei

7 Szarufák közötti hőszigetelés Fa λ=0,19-0,26 W/mK; hőszigetelés λ=0,022-0,04w/mk R fa =d/ λ= 0,79-0,58 m 2 K/W R hőszig =d/ λ=6,8-3,8 m 2 K/W

8 Szarufák közötti és alatti hőszigetelés A B U A =0,215 W/m 2 K = 39,5% U B =0,130 W/m 2 K

11 Szarufa feletti hőszigetelés 1 tetőcserép 2 tetőléc 3 ellenléc 4 tecta-pur párazárás 6 látszó deszkázat 7 szarufa

12 Szarufa feletti hőszigetelés PP-,páraáteresztő fólia, alátétfólia alufólia kasírozás poliuretán (λ=0,022 W/mK) alufólia kasírozás

13 Hőhatás C kerámia cserép tetőléc 50/ C deszka aljzat 24 mm szarufa 10/15 alátétfólia TONDACH FOL K ellenléc 60/60

14 Rétegek szellőztetése

15 Fólia+réteg szellőzés április 14.

16 TONDACH Tuning FOL K

17 Hőhatás Egydimenziós hőátbocsátás: Egy homogén felület jellemzője. Nevét onnan kapta, hogy a hőáram az egész felületen egyirányú, a felületre merőleges. Számítása: Q=qA (W), ahol q a hőáram, A a felület. Hőáram: q=u(t i -t e ) (W/m²)ahol U a hőátbocsátási tényező, t i a belső, t e pedig a külső hőmérséklet.

merőleges. Számítása: Q=qA (W), ahol q a hőáram, A a felület.

18 Hőáramsűrűség Hőáram-sűrűség = hőmérséklet-vezetési tényező x dt/dx hőmérséklet grádiens Hődiffuziós-tényező= hővezetési tényező/sűrűség x fajlagos hőkapacitás

19 Hőmérséklet vezetési tényező

20 Hőmérsékletvezetési tényező 0,6 ALACSONYABB, JOBB 0,5 0,4 0,3 0,2 x2 0,1 0 Fa Kerámia Beton

21 Hőmérsékletvezetés x ALACSONYABB JOBB x2 x Fa Kerámia Beton Acél Alumínium Adatsor1 0,12 0,28 0, ,8

22 Az agyag!

23 Porozitás Mikroszkopikus kép a porozitásról

24 Porozitás A kerámia cserép nyáron hűt, mert nedvességet tárol és párologtat is egyben.

25 Hőcsillapítás

26 Alátéthéjazat

27 Alátéttető öregedésálló vízálló hőálló páraáteresztő Aljzaton fekvő alátétfólia és szabadon fekvő alátétfólia (nincs deszkázat) Rácserősítés nélkül Nagy szakítószilárdság > 140 N Vízoszlop > 1000 mm Szabadon fekvő alátétfólia és aljzaton fekvő alátétfólia (tetődeszkázattal) Rácserősített Nagyon nagy szakítószilárdság > 175 N Vízoszlop > 1500 mm

28 Alátéttetők normái: ÖNORM B 4119 (kiadva: ) alátéttetők és alátétfóliák tervezése és kivitelezése ÖNORM B 3661 (kiadva: ) tömítések, alátétfóliák tetőfedéshez Nemzeti megfelelője az ÖNORM EN normának Az alátéttetők felosztása: vízzáró alátéttetők nagy vízterhelésnek kitett alátétfóliák

29 Az alátéthéjazatok kiválasztási szempontjai 1. az alkalmazott fedési elem előírt hajlásszöge 2. a tető tervezett hajlásszöge 3. a tetőtér hasznosítási jellege:üres tetőtér, beépített tetőtér 4. a tető formája, bonyolultsága 5. különleges időjárási körülmények: átlagostól eltérő hó-, csapadék- és szélviszonyok 6. egyéb körülmények: helyi építési előírások, műemléki védettség

30 Alátéthéjazatok 1. az alkalmazott fedési elem előírt hajlásszöge 2. a tető tervezett hajlásszöge 3. a tetőtér hasznosítási jellege:üres tetőtér, beépített tetőtér 4. a tető formája, bonyolultsága 5. különleges időjárási körülmények: átlagostól eltérő hó-, csapadék- és szélviszonyok 6. egyéb körülmények: helyi építési előírások, műemléki védettség

31 Alátéthéjazatok

32 Az alátéthéjazatok csoportosítása

33 Szabadon fekvő alátétfedés

34 Szabadon fekvő alátéthéjazat rétegrendje kerámia cserép tetőléc 50/30 alátétfólia TONDACH FOL K szarufa 10/15 ellenléc 50/

35 TONDACH Tuning FOL

36 TONDACH Tuning FOL N

37 Aljzaton fekvő alátétfedések

38 Szélzáró alátéthéjazat rétegrendje kerámia cserép tetőléc 50/30 deszka aljzat 24 mm szarufa 10/15 ellenléc 50/50 alátétfólia TONDACH FOL K 2012.

39 TONDACH Tuning FOL K

40 Alátétszigetelések

41 Vízzáró alátéthéjazat rétegrendje kerámia cserép szögtömítő tetőléc 50/30 deszka aljzat 24 mm szarufa 10/15 ellenléc 60/50 alátétfólia TONDACH FOL K 2012.

42 TONDACH Tuning FOL Mono

43 TONDACH Tuning FOL Mono Double

44 TONDACH Tuning fóliák rendszer tartozékok

45 Alátétszigetelések

46 Vízhatlan alátétszigetelés rétegrendje Kerámia cserép szögtömítő tetőléc deszka aljzat szarufa Ellenléc 10,00 cm magas Alátészigetelés T.Tuning Twin Power 2012.

47 TONDACH Tuning Twin Power

49 Alátétszigetelések április 14.

50 Rétegrendek szellőztetése

51 Nedvesség hatás külső térből nedvesség (csapadék, porhó, pára) április 14. Belső térből pára (zuhanyzás, főzés, emberi tartózkodás)

52 Rétegek szellőztetése A légrések feladata a fedés alatt keletkező hőterhelés levezetése a külső és a cserép alatti levegő hőmérsékletének kiegyenlítése a külső bejutó nedvesség kiszellőztetése a belső térből áthatoló pára elvezetése A bejutó nedvesség távozását mindig meg kell oldani!

53 Rétegek szellőztetése

54 Ellenléc vastagságok

55 Egyszeresen kiszellőztetett tető április 14.

56 Kétszeresen kiszellőztetett tető április 14.

57 Tető átszellőztetése Beszellőzés április 14.

58 Kiszellőzés (pontszellőző)

59 Kiszellőzés (pontszellőző)

60 Kiszellőzés (gerinc szellőzőelem)

61 Kiszellőzés (gerinc szellőzőelem)

62 Kiszellőzés (gerinc szellőzőelem)

63 Mi történik ha nincs a réteg átszellőztetve?

64 Átszellőztetés nélküli példa

65 Átszellőztetés nélküli példa

66 Átszellőztetés nélküli példa

67 A tetőcserép vízzárása

68 Vízzárás Lejtés irányú Keresztirányú

69 Keresztirányú vízzárás

70 Lejtés irányú vízzárás tetőléc távolság tetőhajlásszög vízzárás vízküszöb rátakarás

71 Rátakarás és tetőléc távolság az egyrétegű fedés esetén 2 húzott (sima) cserép Rátakarás (rt) Vízküszöb 1 tmax= cserép hosszúság - rt

72 Rátakarás és tetőléc távolság az egyrétegű fedés esetén 2 sajtolt(fejhornyos) cserép Rátakarás (rt) Vízküszöb 1 tmax= cserép hosszúság - rt

73 Rátakarás és tetőléc távolság az egyrétegű fedés esetén Húzott (sima) cserép vízküszöb 50,0 mm

74 Rátakarás és tetőléc távolság az egyrétegű fedés esetén sajtolt(fejhornyos) cserép vízküszöb 15,0 mm 50,0 mm 65,0 mm

75 Lejtés irányú vízzárás

76 Összegzés

77 Ha az igazságot akarod birtokolni, önmagad mélyén kell rátalálnod, a tanításokat csak segítségül használhatod." Weörös Sándor Köszönöm megtisztelő figyelmüket!
