Telekommunikáció Mészáros István Kábelmenedzsment

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Telekommunikáció Mészáros István Kábelmenedzsment"

Alajos Fodor
7 évvel ezelőtt
Látták:

2 Kábelmenedzsment Telekommunikáció

3 - függőleges kábelterelők - színes kábelek

4 AMPTRAC

5 5

6 AMPTRAC Telekommunikáció

7 Nagysűrűségű kábelezési megoldások - előszerelt és tesztelt moduláris kábelszerelvények - előszerelt és tesztelt csatlakozók - moduláris és rugalmas kábelezés MRJ 21

8 MRJ 21 életképek

9 Rack felügyelet (adatközpont felügyelet) Jellemzők: - teljeskörü felügyelet - érzékelés, vezérlés, beavatkozás - WEB-es elérés - SMS, értesítés

10 Adatközpontok üzembiztossága rendelkezésre állás leállás 98,9% 361 nap 4 nap 99% 361,35 nap 3,65 nap 99,9% 8.751,24 óra 8,76 óra 99,99% ,44 perc 52,56 perc 99,999% ,744 perc 5,256 perc 99,9999% ,464 mp 31,536 mp

11 Áramellátás - több irányú, független táplálás - diesel generátor - szünetmentes táplálás

Akkumulátortelepek diagnosztikája - kapacitástesztek - időszakos ellenőrzések - monitoring - kapocsfeszültség - cella feszültség - áram - töltő feszültség és áram - belső

12 Akkumulátortelepek diagnosztikája - kapacitástesztek - időszakos ellenőrzések - monitoring - kapocsfeszültség - cella feszültség - áram - töltő feszültség és áram - belső ellenállás - cella-cella közötti, vagy kapocs ellenállás - hőmérséklet (környezeti és elektrolit) - elektrolit szint, fajsúly - folyamatos ellenőrzés, felügyelet - kezdődő hibák észlelése

13 Diesel generátorok

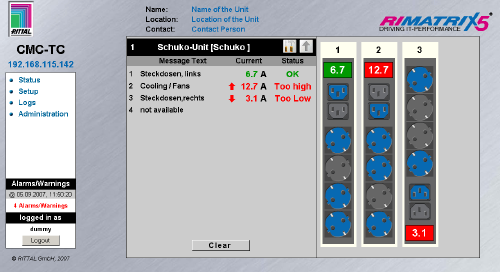

14 Áramellátás (PSM Power System Modul) - intelligens áramelosztás - internetről vezérelhető

15 15

16 CMC-TC Klimatizálás vezérlés 16

17 Adatközpont sebességek és tárhely Processzor or Virtual Storage Disc Storage 1 Bit= Binari Digit 1 Bit=Binari Digit 8 Bits=1 Byte 8 Bits=1 Byte 1024 Bytes=1 Kilobyte 1000 Bytes=1 Kilobyte (10 3 Bytes) 1024 Kilobytes=1 Megabyte 1000 Kilobytes=1Megabyte (10 6 Bytes) 1024 Megabytes=1 Gigabyte 1000 Megabytes=1 Gigabyte (10 9 Bytes) 1024 Gigabytes=1 Terabyte 1000 Gigabytes=1 Terabyte (10 12 Bytes) 1024 Terabytes= 1Petabyte 1000 Terabytes=1 Petabyte (10 15 Bytes) 1024 Petabytes=1 Exabyte 1000 Petabytes= 1 Exabyte (10 18 Bytes) 1024 Exabytes=1 Zettabyte 1000 Exabytes=1 Zettabyte (10 21 Bytes) 1024 Zettabytes= 1 Yottabyte 1000 Zettabytes= 1 Yottabyte (10 23 Bytes) 1024 Yottabytes=1 Brontobyte 1000 Zettabytes= 1 Brontobyte (10 26 Bytes)

18 Tárhelyek mérete (1 Gigabyte) Telekommunikáció

19 Tárhelyek mérete (1 Kilobyte) Telekommunikáció

20 Az adatközponti sebességek és a globális adatfolyam változása

21 Koaxiális kábelek (1880) A belső és a külső vezető elektromágneses tereinek kölcsönhatása olyan, hogy a rendszeren kívül elektromágneses tér nem keletkezik.

22 Skin hatás

24 A koaxiális kábel átviteli jellemzői - helyettesítő kép - átviteli impedancia: R: soros ellenállás L: soros induktivitás G: a dielektrikum vezetőképessége C: az erek közötti kapacitás Z0 hullámimpedancia egy adott közegben, adott irányban terjedő síkhullám esetén az átviteli közeg bármely pontján mérhető elektromos és mágneses térerőségek amplitúdójának hányadosa.

25 - illesztés - teljesítmény maximalizálása - reflexió minimalizálása

26 A KTV koaxiális kábeleken alkalmazott jelölések (Teletronik) Típus jelzés: RG => Radio Guide RG6 RG11 RG59 Árnyékolás: S szabványos árnyékolás T háromszoros árnyékolás Q négyszeres árnyékolás F beázás ellen védett

27 Árnyékoló háló: 60 60%-os sűrűségű (kettős árnyékoló háló esetén /Q sorozat/ a külső háló 32% sűrűségű) Alkalmazási terület: H C M beltéri kábel kültéri kábel önhordó légkábel acélhuzallal Belső vezető: CU tömör rézhuzal CS rezezett acél huzal

30 Fizikai paraméterek Telekommunikáció RG6 RG11

31 RG59 Csillapítás a frekvencia függvényében RG6 RG11 RG59

32 Csatlakozók - BNC (Bayonet Nut Coupling, Bajonett csavarkötés) F csatlakozó
