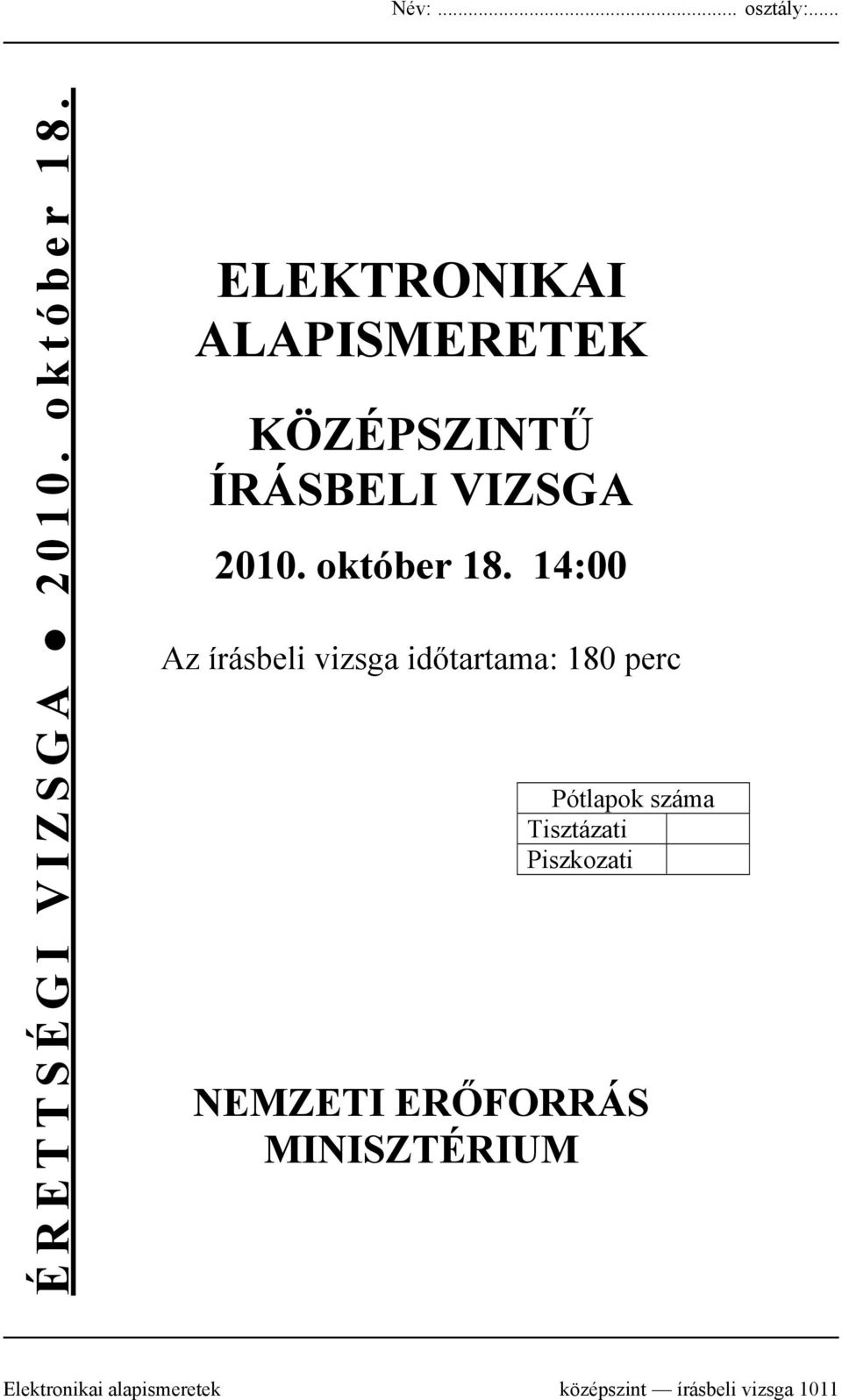

1 ÉRETTSÉGI VIZSGA október 18. ELEKTRONIKAI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Elektronikai alapismeretek középszint írásbeli vizsga 1011

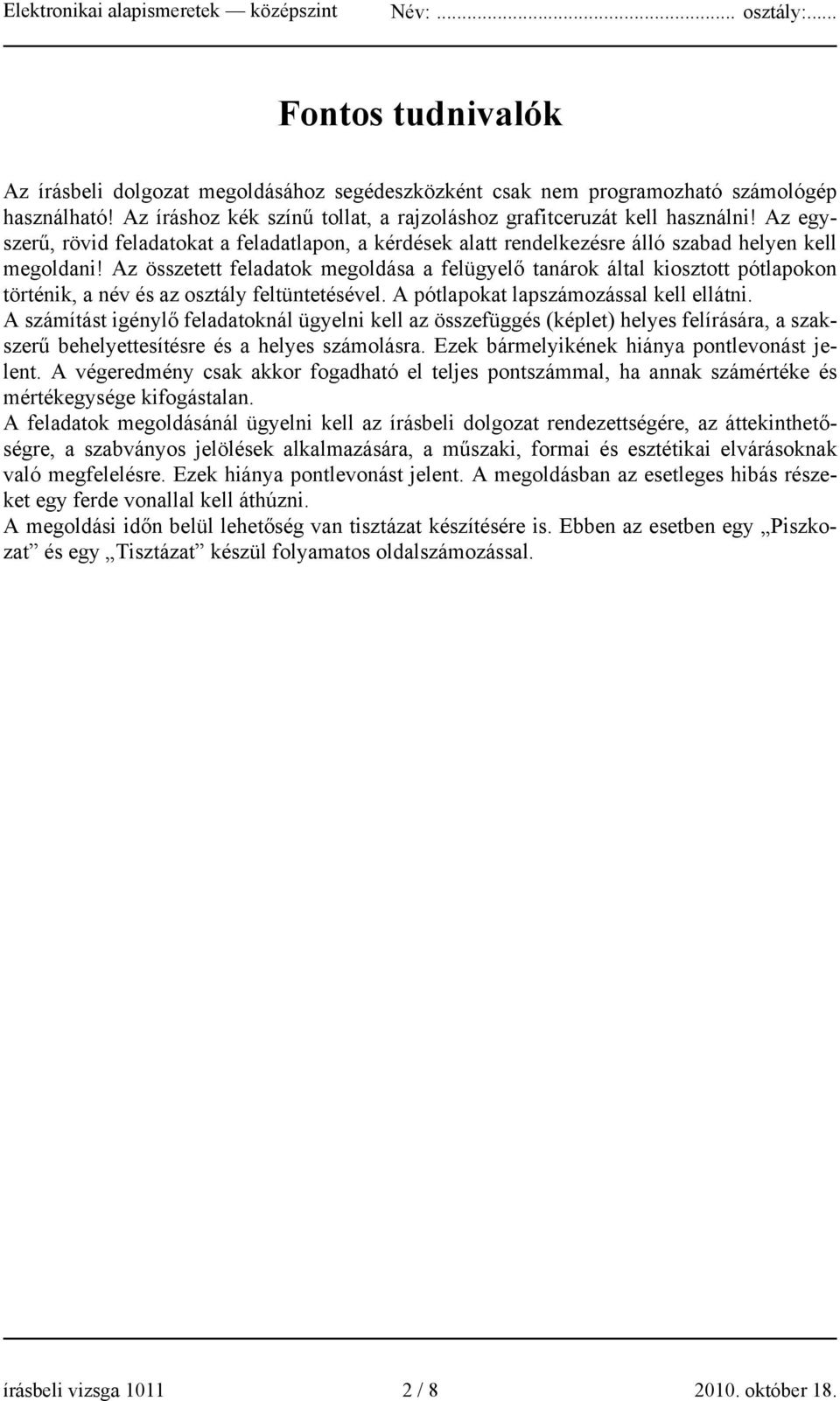

2 Fontos tudnivalók Az írásbeli dolgozat megoldásához segédeszközként csak nem programozható számológép használható! Az íráshoz kék színű tollat, a rajzoláshoz grafitceruzát kell használni! Az egyszerű, rövid feladatokat a feladatlapon, a kérdések alatt rendelkezésre álló szabad helyen kell megoldani! Az összetett feladatok megoldása a felügyelő tanárok által kiosztott pótlapokon történik, a név és az osztály feltüntetésével. A pótlapokat lapszámozással kell ellátni. A számítást igénylő feladatoknál ügyelni kell az összefüggés (képlet) helyes felírására, a szakszerű behelyettesítésre és a helyes számolásra. Ezek bármelyikének hiánya pontlevonást jelent. A végeredmény csak akkor fogadható el teljes pontszámmal, ha annak számértéke és mértékegysége kifogástalan. A feladatok megoldásánál ügyelni kell az írásbeli dolgozat rendezettségére, az áttekinthetőségre, a szabványos jelölések alkalmazására, a műszaki, formai és esztétikai elvárásoknak való megfelelésre. Ezek hiánya pontlevonást jelent. A megoldásban az esetleges hibás részeket egy ferde vonallal kell áthúzni. A megoldási időn belül lehetőség van tisztázat készítésére is. Ebben az esetben egy Piszkozat és egy Tisztázat készül folyamatos oldalszámozással. írásbeli vizsga / október 18.

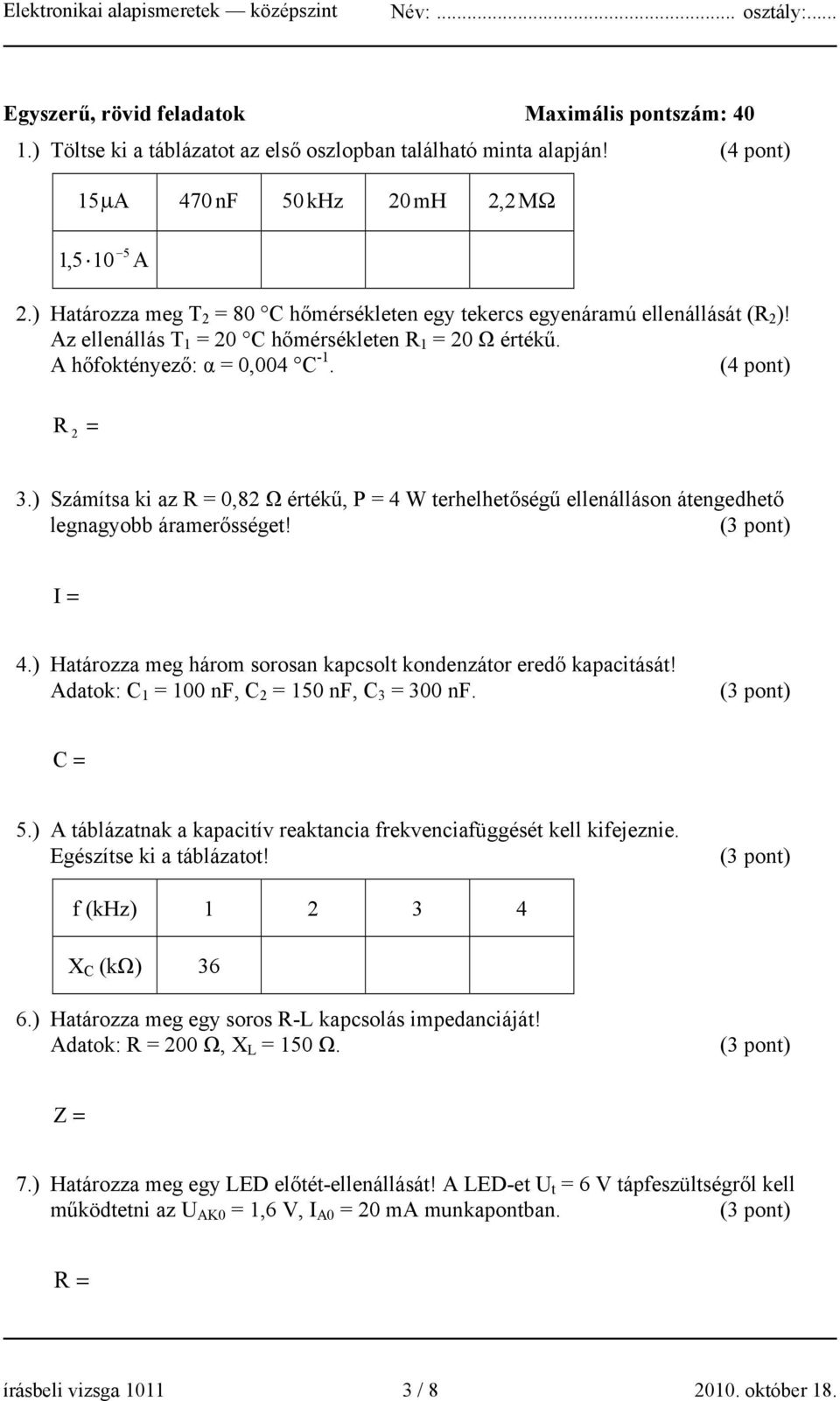

3 Egyszerű, rövid feladatok Maximális pontszám: 40 1.) Töltse ki a táblázatot az első oszlopban található minta alapján! (4 pont) 15μ A 470 nf 50 khz 20 mh 2,2MΩ 1, A 2.) Határozza meg T 2 = 80 C hőmérsékleten egy tekercs egyenáramú ellenállását (R 2 )! Az ellenállás T 1 = 20 C hőmérsékleten R 1 = 20 Ω értékű. A hőfoktényező: α = 0,004 C -1. (4 pont) R 2 = 3.) Számítsa ki az R = 0,82 Ω értékű, P = 4 W terhelhetőségű ellenálláson átengedhető legnagyobb áramerősséget! I = 4.) Határozza meg három sorosan kapcsolt kondenzátor eredő kapacitását! Adatok: C 1 = 100 nf, C 2 = 150 nf, C 3 = 300 nf. C = 5.) A táblázatnak a kapacitív reaktancia frekvenciafüggését kell kifejeznie. Egészítse ki a táblázatot! f (khz) X C (kω) 36 6.) Határozza meg egy soros R-L kapcsolás impedanciáját! Adatok: R = 200 Ω, X L = 150 Ω. Z = 7.) Határozza meg egy LED előtét-ellenállását! A LED-et U t = 6 V tápfeszültségről kell működtetni az U AK0 = 1,6 V, I A0 = 20 ma munkapontban. R = írásbeli vizsga / október 18.

4 8.) Határozza meg egy bipoláris tranzisztor h 21E paraméterét a következő mért értékek alapján: I B1 = 10 µa esetén I C1 = 1,5 ma; I B2 = 20 µa esetén I C2 = 3 ma! Mérés közben a kollektor-emitter feszültség állandó. h 21E = 9.) Rajzoljon közös emitteres erősítő alapkapcsolást 1 db NPN tranzisztor, 4 db ellenállás és 3 db kondenzátor felhasználásával! (4 pont) 10.) Határozza meg egy erősítő áramerősítését! A feszültségerősítés A u = 100, az erősítő bemeneti ellenállása R be = 10 kω, a terhelő ellenállás R t = 2 kω! A i = 11.) Írja fel az alábbi logikai függvény sorszámos alakját! A legnagyobb helyi értékű változót A-val jelöltük. F 4 = A B C D + A B C D + A B C D + A B C D 4 F = 12.) Rajzoljon kétváltozós NOR függvényt kétbemenetű NAND kapuk felhasználásával megvalósító logikai hálózatot! (4 pont) írásbeli vizsga / október 18.

5 Összetett feladatok Maximális pontszám: feladat 15 pont Egyenáramú hálózat számítása R g I R 1 U g U R 2 R 4 R 3 R 5 Adatok: U = 20 V R 2 = 150 Ω R 4 = 200 Ω R 1 = 30 Ω R 3 = 300 Ω R 5 = 300 Ω Feladatok: a) Határozza meg a generátort terhelő eredő ellenállás értékét (R), áramfelvételét (I) és teljesítményfelvételét (P)! b) Határozza meg az R 2 és az R 4 ellenállás áramát (I 2, I 4 )! c) Határozza meg az R 3 és R 5 ellenálláson lévő feszültséget (U 3, U 5 )! d) Határozza meg a generátor belső ellenállását (R g )! A generátor üresjárási kapocsfeszültsége U g = 24 V. 2. feladat 15 pont Váltakozó áramú hálózat számítása R g U I L C R Adatok: I = 2 ma X C = 5 kω X L = 2 kω f = 1 khz R = 4 kω Feladatok: a) Határozza meg az áramkör impedanciáját és a kapcsaira jutó feszültséget (Z, U)! b) Határozza meg az áramköri elemeken fellépő feszültségeket (U L, U R, U C )! c) Határozza meg a kapacitás és az induktivitás értékét (C, L)! írásbeli vizsga / október 18.

6 3. feladat 15 pont Kisfrekvenciás erősítő számítása R 2 R g Be C 1 R 1 IC C 2 Ki U g U be R 3 U ki R t Adatok: R 1 = 10 kω R 2 = 1 MΩ U g = 15 mv R g = 5 kω C 2 = 10 μf R t = 4 kω U ki max = ± 10V (a kimeneti feszültség maximális csúcsértéke) Feladatok: a) Határozza meg a feszültségerősítés (A u ) és az R 3 ellenállás értékét! b) Határozza meg a bemeneti és a kimeneti feszültség értékét (U be, U ki )! c) Határozza meg a túlvezérlés nélkül erősíthető legnagyobb bemeneti feszültség effektív értékét (U bemax )! d) Határozza meg a kimeneti csatoló tag (C 2 -R t ) határfrekvenciáját (f h )! 4. feladat 15 pont Kombinációs hálózat tervezése Adott egy konjunktív logikai függvény Veitch-táblája: A C B B D D Feladatok: a) Írja fel a függvény sorszámos alakját! (A legnagyobb helyi értékű változót A-val jelöltük.) b) Egyszerűsítse a függvényt grafikus módszerrel! c) Valósítsa meg a függvényt NOT, AND és OR kapukkal! (A változók csak ponált alakban állnak rendelkezésre.) d) Valósítsa meg a függvényt NOR kapukkal! (A változók csak ponált alakban állnak rendelkezésre.) írásbeli vizsga / október 18.

7 írásbeli vizsga / október 18.

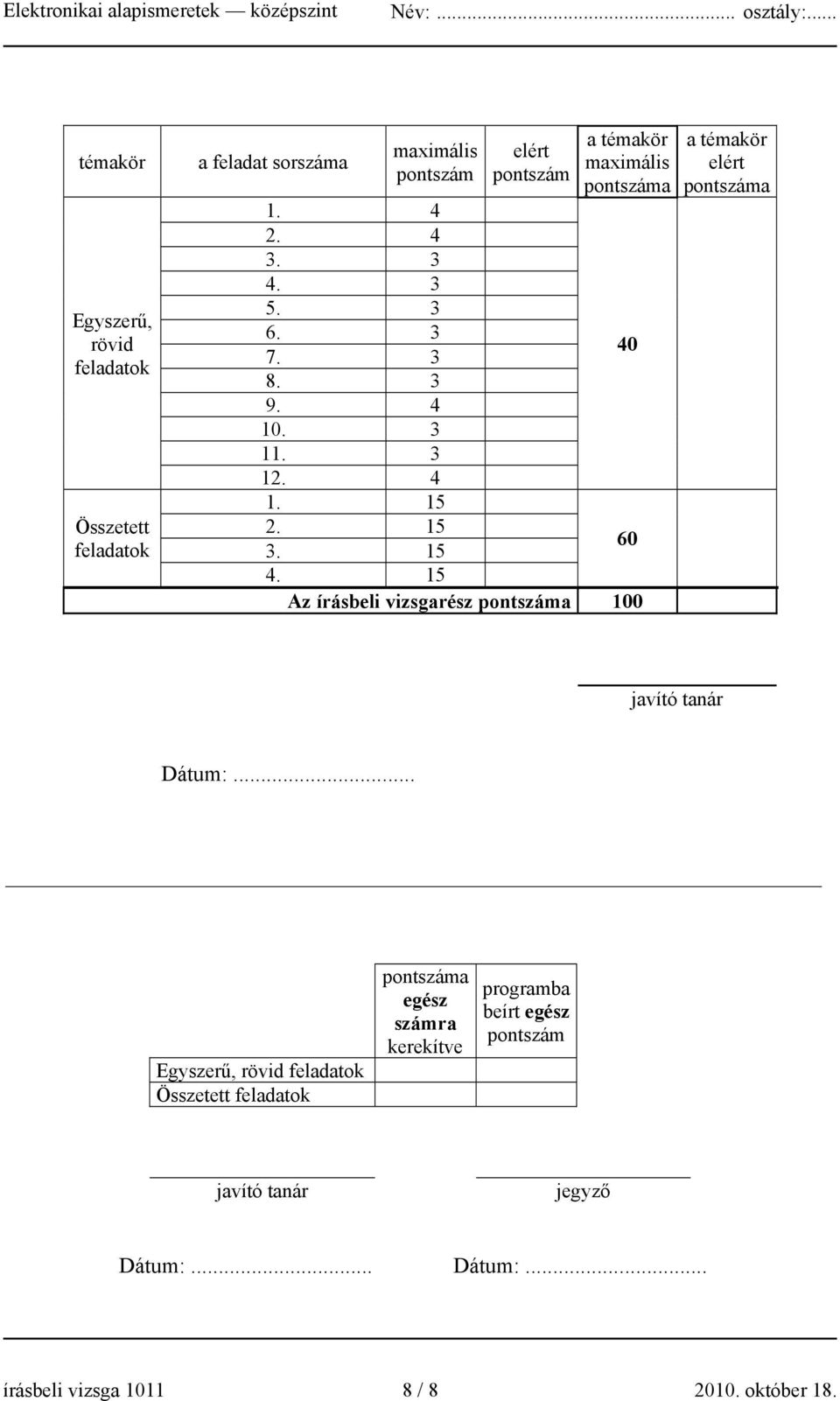

8 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / október 18.
