1 MAGYAR KERESKEDELMI ÉS IPARKAMARA Országos Szakmai Tanulmányi Verseny Elődöntő ÍRÁSBELI FELADAT Szakképesítés: SZVK rendelet száma: 27/2012. (VIII. 27.) NGM rendelet : Villamosipari és irányítástechnikai ismeretek és PLC általános ismeretek Elérhető pontszám: 40 pont Az írásbeli verseny időtartama: 180 perc Javító Aláírás Elért pontszám

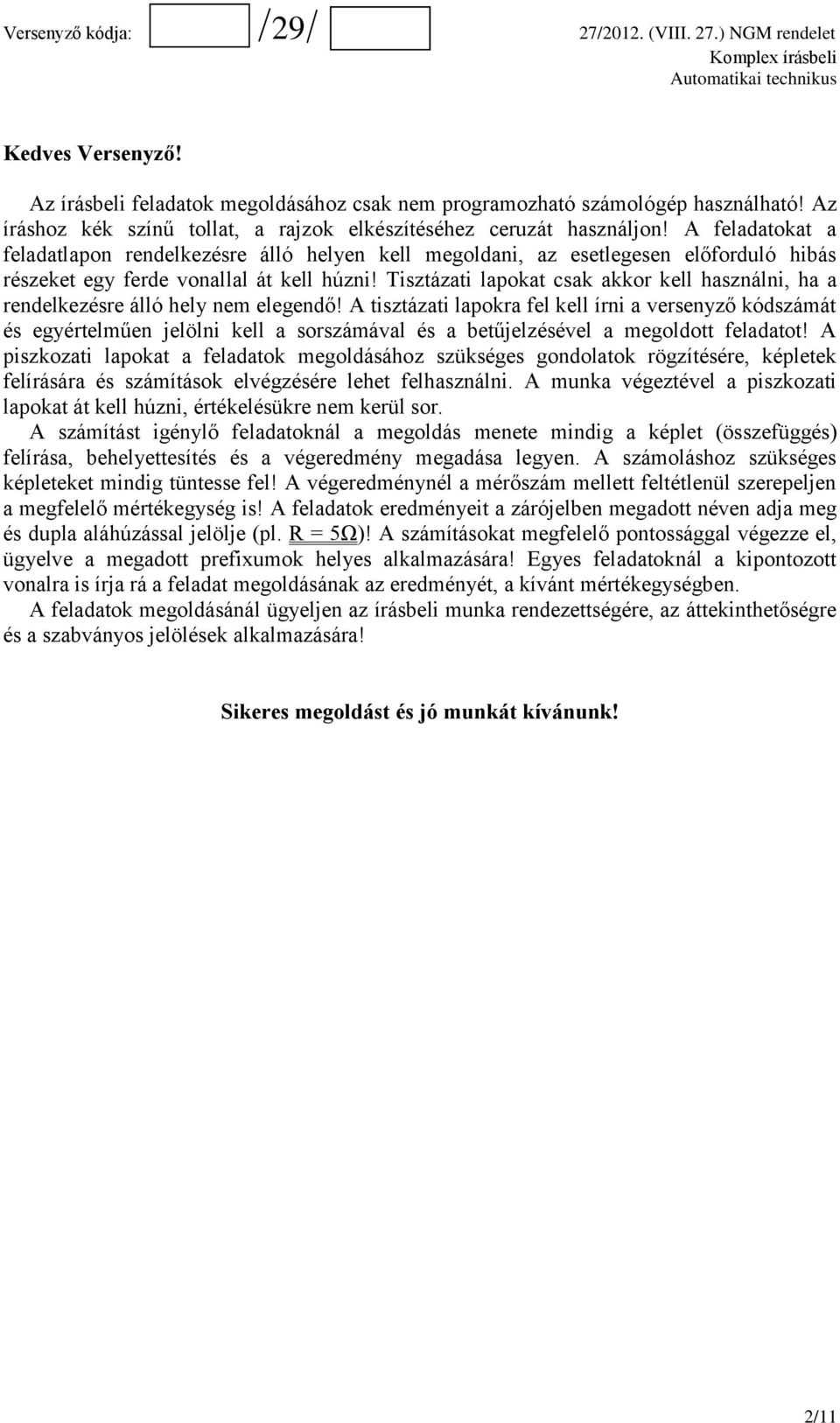

2 Kedves Versenyző! Az írásbeli feladatok megoldásához csak nem programozható számológép használható! Az íráshoz kék színű tollat, a rajzok elkészítéséhez ceruzát használjon! A feladatokat a feladatlapon rendelkezésre álló helyen kell megoldani, az esetlegesen előforduló hibás részeket egy ferde vonallal át kell húzni! Tisztázati lapokat csak akkor kell használni, ha a rendelkezésre álló hely nem elegendő! A tisztázati lapokra fel kell írni a versenyző kódszámát és egyértelműen jelölni kell a sorszámával és a betűjelzésével a megoldott feladatot! A piszkozati lapokat a feladatok megoldásához szükséges gondolatok rögzítésére, képletek felírására és számítások elvégzésére lehet felhasználni. A munka végeztével a piszkozati lapokat át kell húzni, értékelésükre nem kerül sor. A számítást igénylő feladatoknál a megoldás menete mindig a képlet (összefüggés) felírása, behelyettesítés és a végeredmény megadása legyen. A számoláshoz szükséges képleteket mindig tüntesse fel! A végeredménynél a mérőszám mellett feltétlenül szerepeljen a megfelelő mértékegység is! A feladatok eredményeit a zárójelben megadott néven adja meg és dupla aláhúzással jelölje (pl. R = 5Ω)! A számításokat megfelelő pontossággal végezze el, ügyelve a megadott prefixumok helyes alkalmazására! Egyes feladatoknál a kipontozott vonalra is írja rá a feladat megoldásának az eredményét, a kívánt mértékegységben. A feladatok megoldásánál ügyeljen az írásbeli munka rendezettségére, az áttekinthetőségre és a szabványos jelölések alkalmazására! Sikeres megoldást és jó munkát kívánunk! 2/11

Tisztázati lapokat csak akkor kell használni, ha a rendelkezésre álló hely nem elegendő!

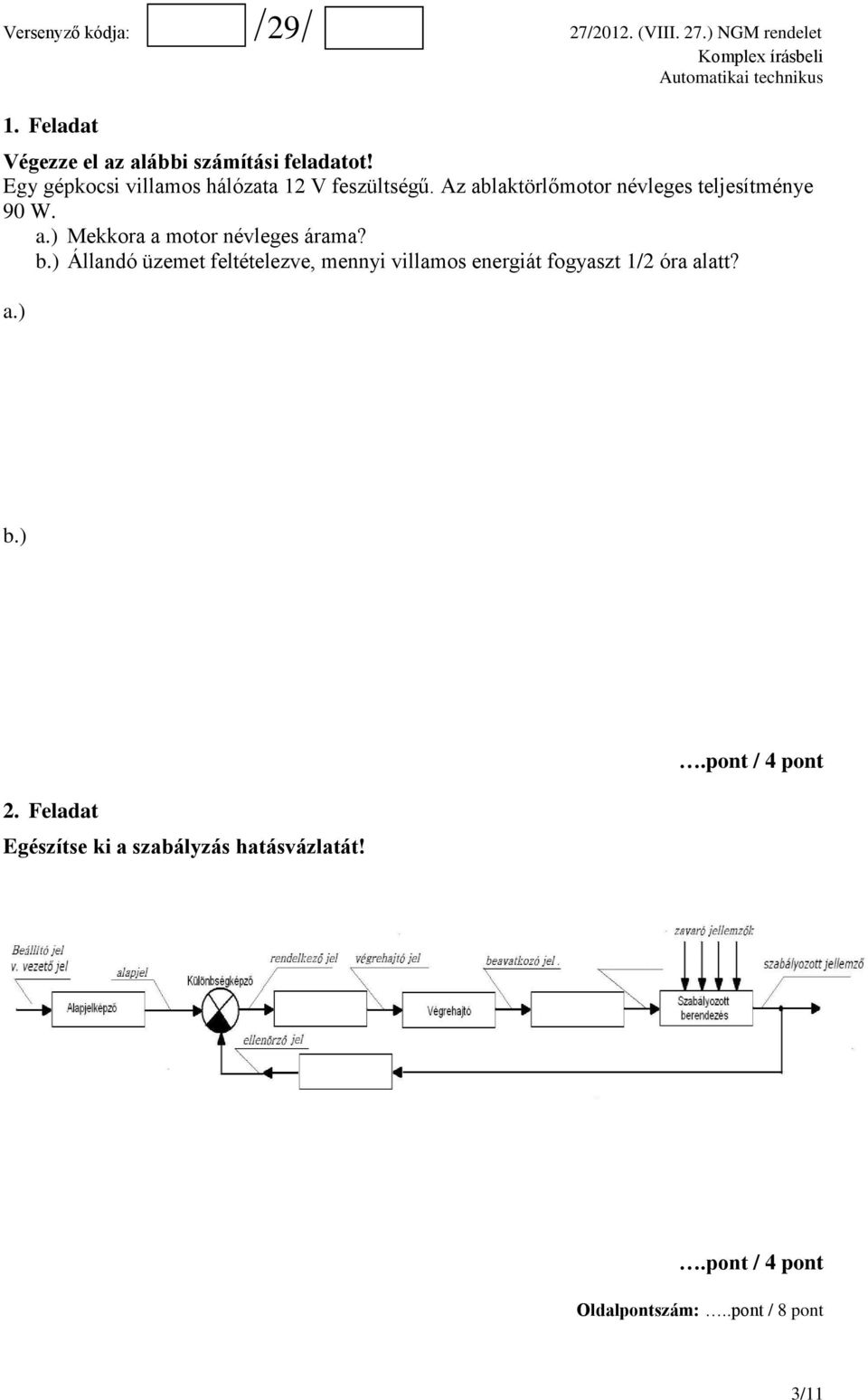

3 1. Feladat Végezze el az alábbi számítási feladatot! Egy gépkocsi villamos hálózata 12 V feszültségű. Az ablaktörlőmotor névleges teljesítménye 90 W. a.) Mekkora a motor névleges árama? b.) Állandó üzemet feltételezve, mennyi villamos energiát fogyaszt 1/2 óra alatt? a.) b.) 2. Feladat Egészítse ki a szabályzás hatásvázlatát!.pont / 4 pont.pont / 4 pont Oldalpontszám:..pont / 8 pont 3/11

4 3. Feladat Párosítsa össze a rajzrészleteket és nevezze meg őket! X Y Megnevezés 6x1 pont.pont / 6 pont Oldalpontszám:..pont / 6 pont 4/11

5 4. Feladat Ön a munkája során azt a feladatot kapta, hogy egy elektropneumatikus vezérlésű nagynyomású mosóberendezésen az adott részműveleteket végezze el. Készítse el a mosókészülék kaszkád, lépéskövető vezérlését. A hibakeresés megkönnyítése érdekében egy lépésben csak 1 henger mozoghat! Tanulmányozza a dokumentációt; Végezze el a feladat leírásában megadott részfeladatokat. Szelepházmosó berendezés EP vezérlési feladat. Az alábbi ábrán egy EP vezérlésű mosókészülék elrendezési vázlata látható. A jeladók IP68, PNP szenzorok, =24Vos elektromos jelet adnak, a végrehajtók pneumatikus munkahengerek. Tisztítómosó berendezés: Szelepház alkatrészt fúrási és marási műveletek után meg kell tisztítani. A mosóciklus automatikus üzemmódban a STARTgomb megnyomására indul és a STOP gombra a ciklus végén megáll. A tisztítandó alkatrészeket az 1 jelű görgősor szállítja és az 1.0 (A) henger tolja el a mosótányérra. Az alkatrészt a 2.0 (B) henger szorítja és a 3.0 (C) henger tolja át a mosókabinon. Mosás befejezése után 2.0 (B) henger oldja a szorítást a 4.0 (D) henger pedig az alkatrészt a 2 jelű görgősorra helyezi. A 3.0 (C) henger a mosótányért alaphelyzetbe viszi vissza. Újabb folyamat innen újra kezdődhet. 5/11

Tanulmányozza a dokumentációt; Végezze el a feladat leírásában megadott részfeladatokat. Szelepházmosó berendezés EP vezérlési feladat.

6 Bekötési rajz: a) Adja meg a lépéskövető vezérlés rövidleírását betűvel: A+ b) Útlépés diagram (töltse ki a diagramot):.pont / 1 pont.pont / 2 pont Oldalpontszám:..pont / 3 pont 6/11

7 c) Rajzolja meg az EP kapcsolást (relés, indirekt vezérlés) a pneumatikus bekötési rajz jelöléseit alkalmazva!.pont / 6 pont Oldalpontszám:..pont / 6 pont 7/11

8 5. Feladat Végezze el az alábbi szakmai számítási feladatot! Mekkora feszültség mérhető az R2 ellenálláson, ha a.) a K jelű kapcsoló nyitott, b.) a K jelű kapcsoló zárt? a.) b.).pont / 4 pont Oldalpontszám:..pont / 4 pont 8/11

9 6. Feladat Végezze el az alábbi szakmai számítási feladatot! Műveleti erősítővel felépített, invertáló váltakozóáramú erősítő számítása. R₂ C₁ R₁ C₂ U₁ R₃ R₄ U₂ Adatok: R1 = 12 kω; R2 = 240 kω; R4 = 2 kω; C1 = 470 nf; C2 = 4,7 µf; U1 = 50 mv Feladatok: a) Határozza meg a kompenzáló ellenállás értékét (R3)! b) Határozza meg a kapcsolás feszültség erősítését (Au)! c) Számolja ki a kapcsolás kimeneti feszültségét (U2)! d) Határozza meg az erősítő kimeneti csatoló tagjának a határfrekvenciáját (f2)! 4x1 pont.pont / 4 pont Oldalpontszám:..pont / 4 pont 9/11

kompenzáló ellenállás értékét (R3)! b) Határozza meg a kapcsolás feszültség erősítését (Au)!

10 7. Feladat Végezze el az alábbi tervezési feladatot! Adott egy logikai függvény sorszámos alakja: Feladatok: F 4 = 4 (0, 2, 4, 6, 8, 10, 11, 12, 13, 14, 15) a) Egyszerűsítse a függvényt Veitchtábla segítségével! A legnagyobb helyi értékű változót D vel jelölje!.pont / 3 pont b) Valósítsa meg az egyszerűsített függvényt NAND kapukkal! A változók csak ponált alakban állnak rendelkezésre!.pont / 3 pont Oldalpontszám:..pont / 6 pont 10/11

Egyszerűsítse a függvényt Veitchtábla segítségével! A legnagyobb helyi értékű változót D vel jelölje!

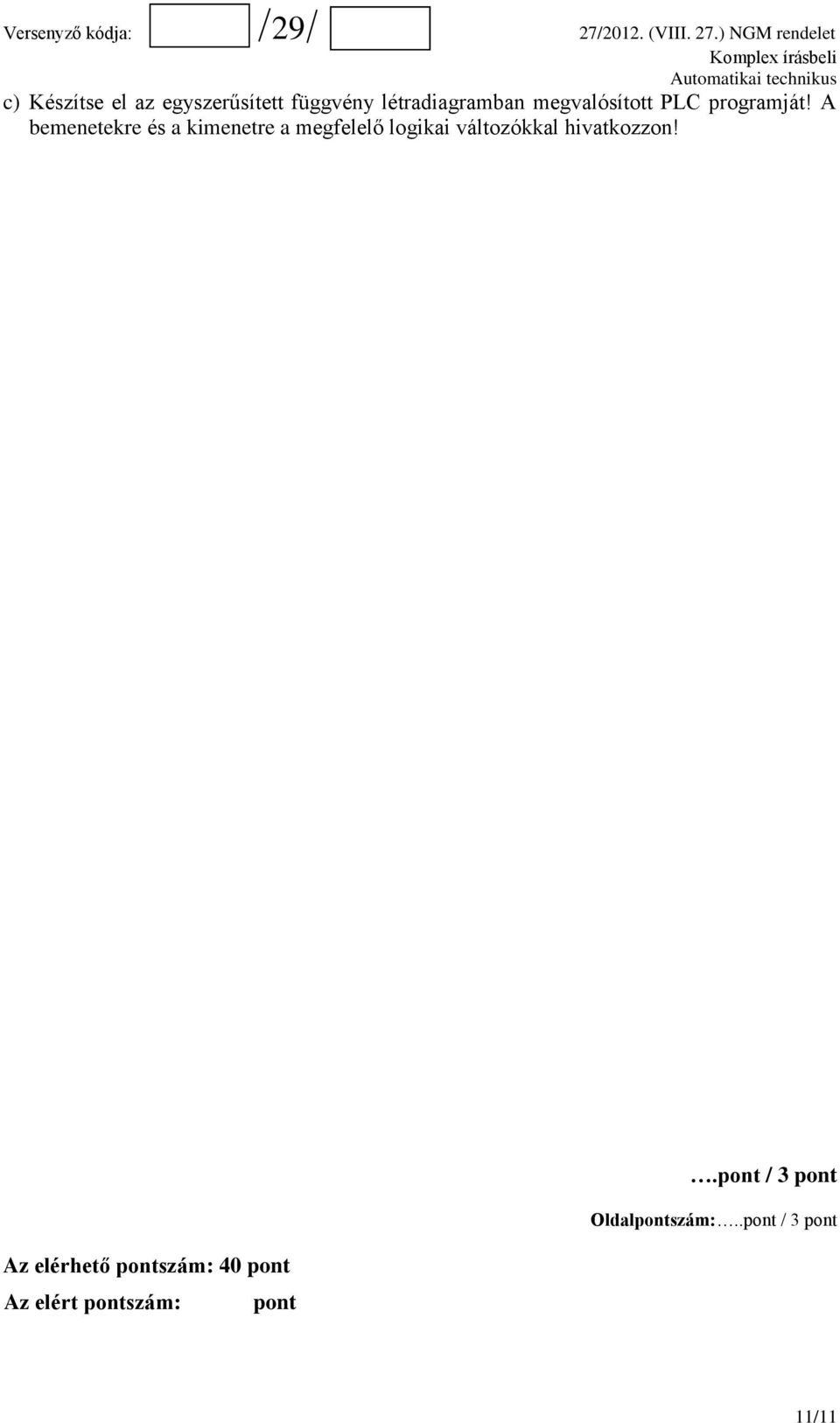

11 c) Készítse el az egyszerűsített függvény létradiagramban megvalósított PLC programját! A bemenetekre és a kimenetre a megfelelő logikai változókkal hivatkozzon! Az elérhető pontszám: 40 pont Az elért pontszám: pont.pont / 3 pont Oldalpontszám:..pont / 3 pont 11/11

A bemenetekre és a kimenetre a megfelelő logikai változókkal
